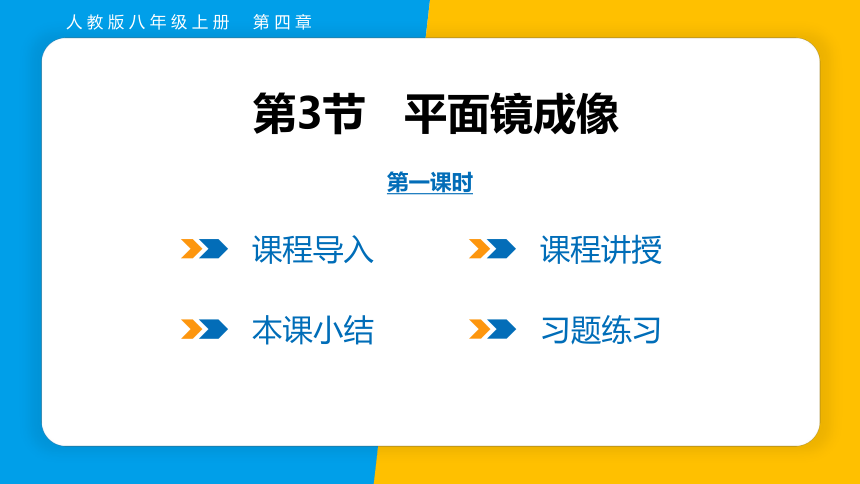

第3节 平面镜成像
人教版八年级上册 第四章
课程讲授
课程导入
本课小结
习题练习
第一课时
课程导入
国家大剧院和它在水中的倒影相映成趣，宛如一个巨大的蛋壳。为什么会出现这种现象呢？
课程导入
物
像

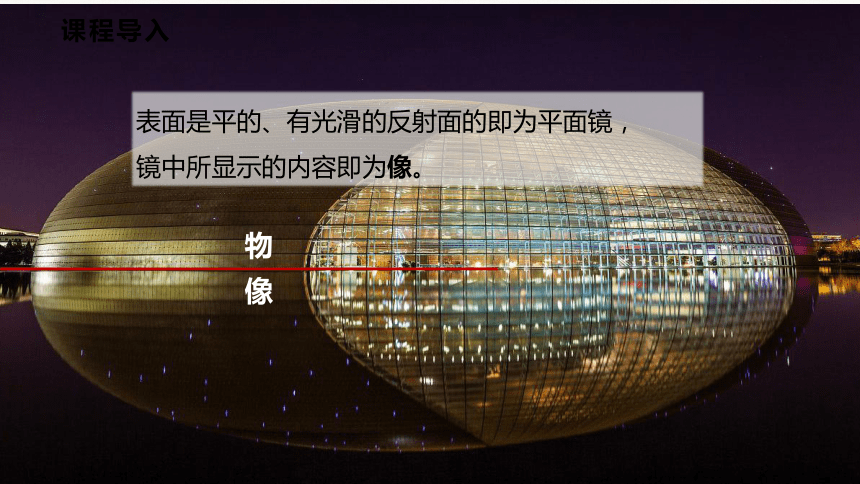

表面是平的、有光滑的反射面的即为平面镜，
镜中所显示的内容即为像。
课程讲授

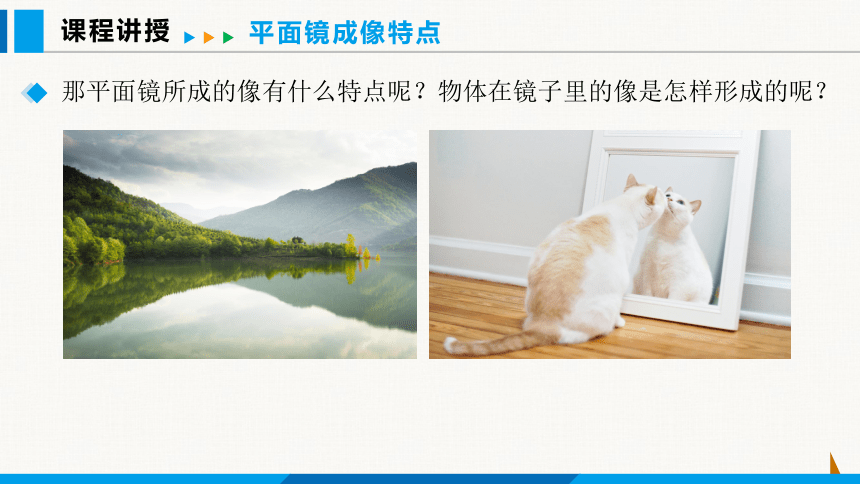

那平面镜所成的像有什么特点呢？物体在镜子里的像是怎样形成的呢？
平面镜成像特点
课程讲授
2.猜想与假设：
平面镜成像特点
实验：探究平面镜成像的特点

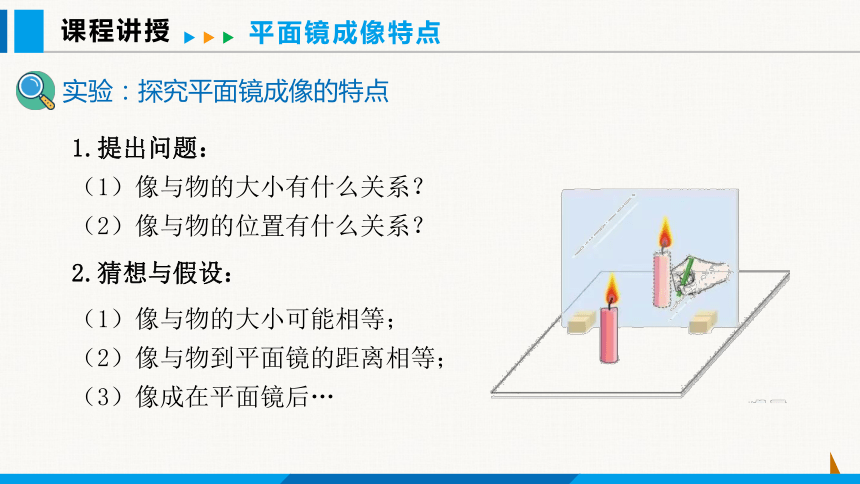

1.提出问题：
（1）像与物的大小有什么关系？
（2）像与物的位置有什么关系？
（1）像与物的大小可能相等；
（2）像与物到平面镜的距离相等；
（3）像成在平面镜后…
课程讲授

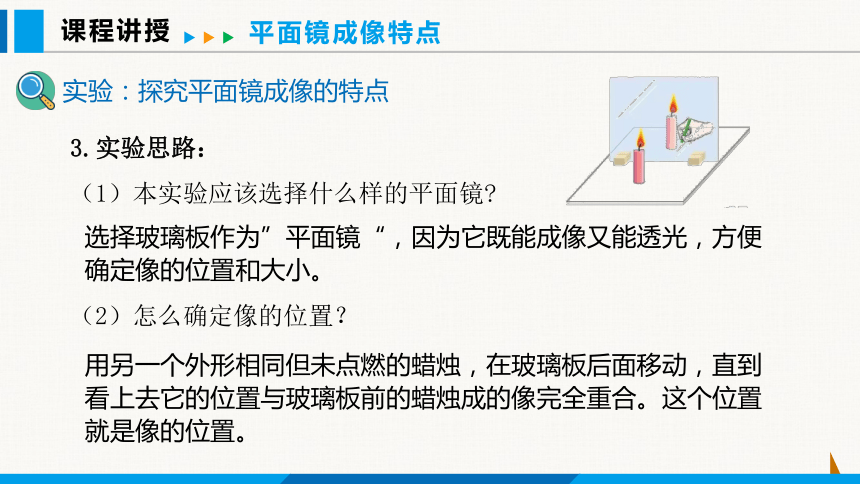

（1）本实验应该选择什么样的平面镜
（2）怎么确定像的位置？
选择玻璃板作为”平面镜“，因为它既能成像又能透光，方便确定像的位置和大小。
用另一个外形相同但未点燃的蜡烛，在玻璃板后面移动，直到看上去它的位置与玻璃板前的蜡烛成的像完全重合。这个位置就是像的位置。
平面镜成像特点
实验：探究平面镜成像的特点
3.实验思路：
课程讲授

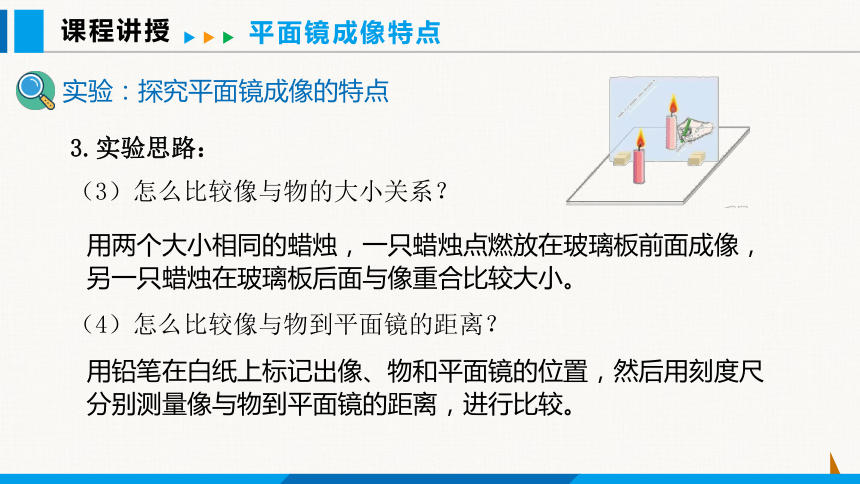

（3）怎么比较像与物的大小关系？
用两个大小相同的蜡烛，一只蜡烛点燃放在玻璃板前面成像，另一只蜡烛在玻璃板后面与像重合比较大小。
（4）怎么比较像与物到平面镜的距离？
平面镜成像特点
实验：探究平面镜成像的特点
3.实验思路：
用铅笔在白纸上标记出像、物和平面镜的位置，然后用刻度尺分别测量像与物到平面镜的距离，进行比较。
课程讲授

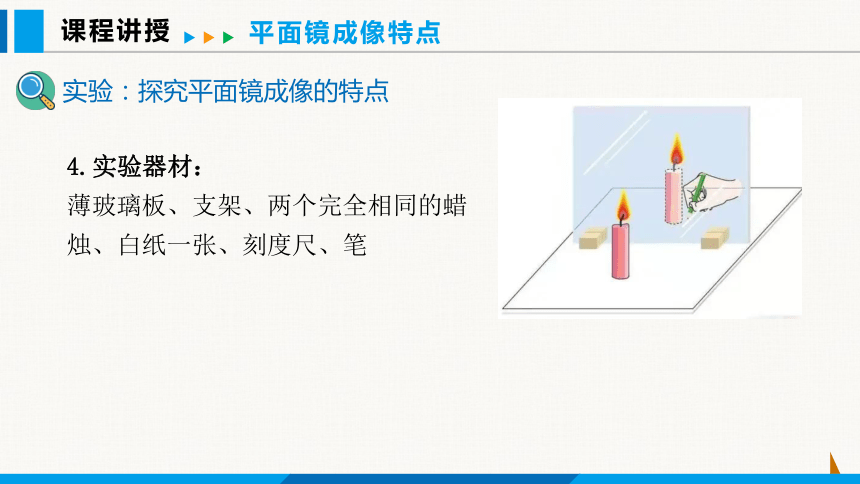

4.实验器材：
薄玻璃板、支架、两个完全相同的蜡烛、白纸一张、刻度尺、笔
平面镜成像特点
实验：探究平面镜成像的特点
课程讲授
平面镜成像特点
实验：探究平面镜成像的特点

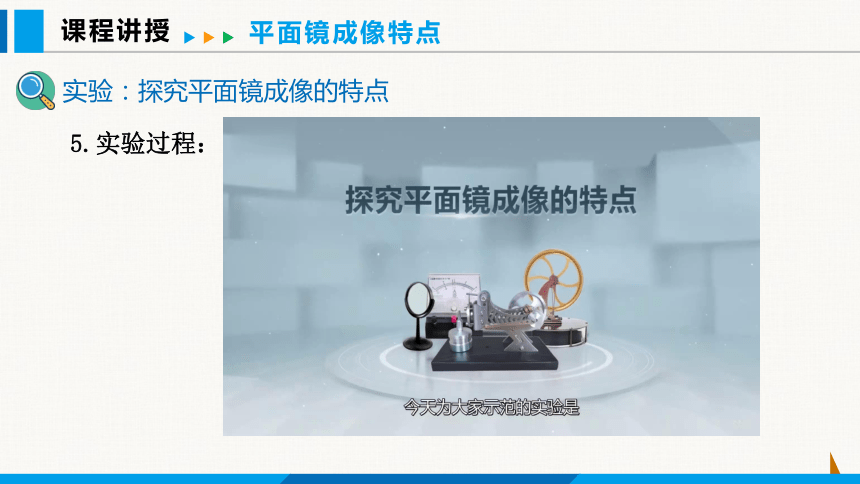

5.实验过程：
课程讲授

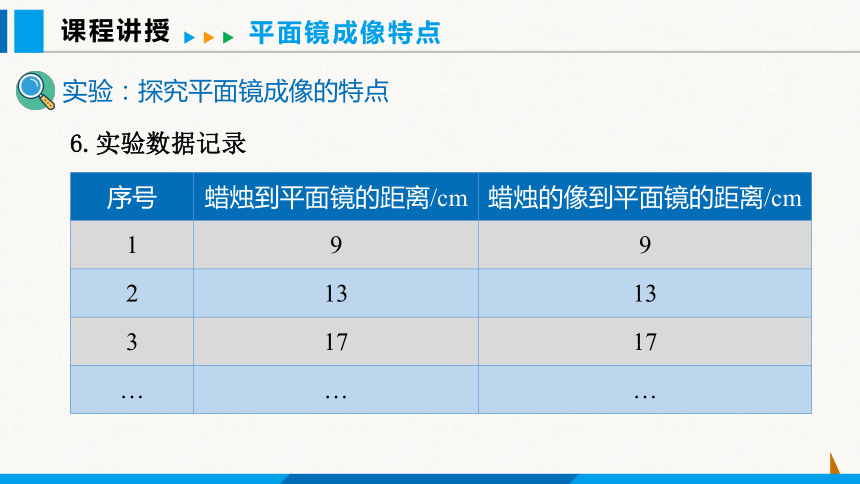

序号 蜡烛到平面镜的距离/cm 蜡烛的像到平面镜的距离/cm
1 9 9
2 13 13
3 17 17
… … …
平面镜成像特点
实验：探究平面镜成像的特点
6.实验数据记录
课程讲授

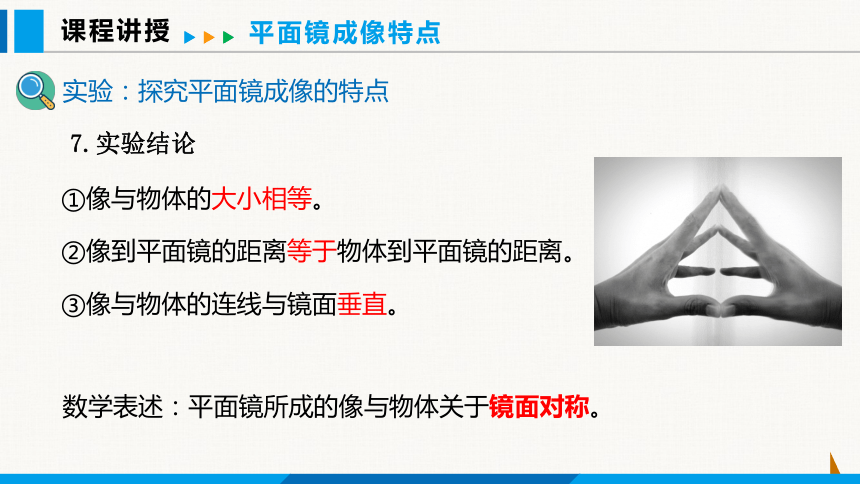

①像与物体的大小相等。
②像到平面镜的距离等于物体到平面镜的距离。
③像与物体的连线与镜面垂直。
数学表述：平面镜所成的像与物体关于镜面对称。
平面镜成像特点
实验：探究平面镜成像的特点
7.实验结论
课程讲授

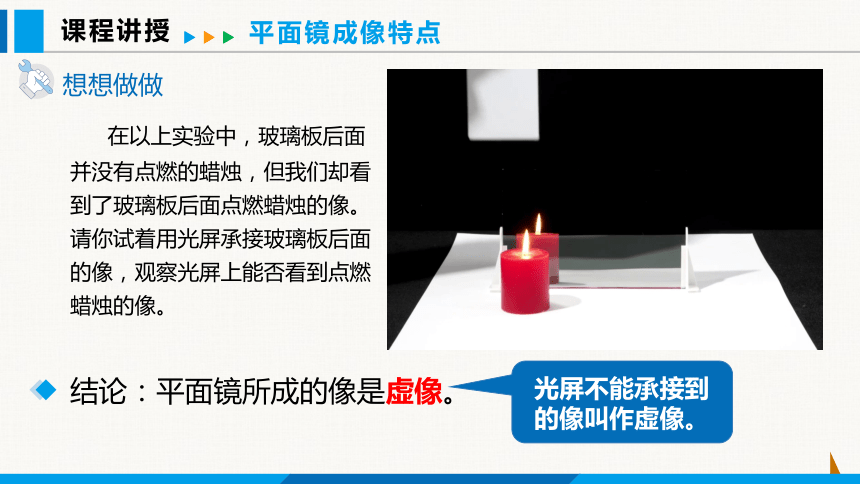

在以上实验中，玻璃板后面并没有点燃的蜡烛，但我们却看到了玻璃板后面点燃蜡烛的像。请你试着用光屏承接玻璃板后面的像，观察光屏上能否看到点燃蜡烛的像。
结论：平面镜所成的像是虚像。
想想做做
平面镜成像特点
光屏不能承接到的像叫作虚像。
课程讲授
（1）像与物体的大小相等；
（2）像与物体到平面镜的距离相等；
（3）像与物体的连线与镜面垂直；
（4）平面镜所成的像为正立的虚像。
像与物体关于镜面对称
总结：
平面镜成像特点
课程讲授
S
S′
光源S发出的一些光经平面镜反射后进入了人的眼睛，人会感觉这些光好像是S’处发出的。由于平面镜后并不存在光源S’，进入眼睛的光并非真正来自S’，所以把S’叫作虚像，用虚线表示。
平面镜成虚像的原理
平面镜成虚像的原理：
光的反射
课程讲授
例：请根据平面镜成像特点作出AB在平面镜中的像。
A′
B′
做图方法：
（1）作垂线
（2）取等距
（3）画虚像
平面镜成像作图
课程讲授
如图所示,A B 是物体AB在平面镜中所成的像，请根据平面镜成像特点画出平面镜（保留作图痕迹）。
A
B
A
B
平面镜成像作图
练习
小结
课程讲授
平面镜成像特点
像与物体大小相等
平面镜成像的特点
平面镜成虚像的原理
像与物体到平面镜的距离相等
像与物体的连线与镜面垂直
平面镜所成的像为正立的虚像
光的反射
习题练习
1. 我们知道平面镜成像非常清晰，为什么在探究平面镜成像的特点时用玻璃板而不用平面镜？
答：因为玻璃板既能成像又能透光，方便确定像的位置和大小。
习题练习
2. 小芳面向平面镜，站在镜前1m处，镜中的像与她相距多少米？若她后退0.5m远离平面镜，则镜中的像与她相距多少米？镜中像的大小会改变吗？
答：镜中的像与她相距2m；若她后退0.5m远离平面镜，则镜中的像与她相距3m；镜中像的大小不变。
习题练习
3. 京剧被列入我国第一批国家级非物质文化遗产名录。请在下图中分别画出京剧演员通过平面镜看到的A点和B点的像。
B′
A′
习题练习
4. 如下图所示，A’O‘是AO在平面镜中的像。请你画出平面镜的位置。
A
人教版八年级上册 第四章
课程讲授
课程导入
本课小结
习题练习
第3节 平面镜成像
第二课时
课程导入
复习回顾
平面镜成像的特点是什么？
（1）像与物体的大小相等；
（2）像与物体到平面镜的距离相等；
（3）像与物体的连线与镜面垂直；
（4）平面镜所成的像为正立的虚像。
课程讲授
平面镜的使用历史悠久
古代人们就用磨光的铜面作为镜子。
平面镜的应用
《女史箴图》于非闇绘，局部
课程讲授
平面镜的使用历史悠久
平面镜的应用
现代生活中人们更离不开镜子，平面镜在各行各业中都有广泛的应用。
扩
大
视
野
口
腔
检
查
梳
妆
打
扮
纠正动作
成像
课程讲授
早期军事上的潜望镜主要是由两块平面镜组成的。
平面镜的应用
改变光路
课程讲授
凸面镜和凹面镜
科学世界
生活中也常见到凸面镜和凹面镜。不锈钢勺子的里、外两个表面就相当于凹面镜和凸面镜。
课程讲授
汽车后视镜
广角镜
凸 面 镜
科学世界
性质：凸面镜对光线有发散作用，可扩大视野。
应用：汽车后视镜，街头路口的反光镜等。
课程讲授
太阳灶烧水
汽车前灯的反光装置
科学世界
凹 面 镜
性质：凹面镜对光线有会聚作用。
应用：太阳灶、手电筒等。
聚光手电筒
小结
课程讲授
平面镜成像特点
像与物体大小相等
平面镜成像
平面镜成虚像的原理
像与物体到平面镜的距离相等
像与物体的连线与镜面垂直
平面镜所成的像为正立的虚像
光的反射
生活应用：空腔检查、潜望镜等
平面镜的应用
凸面镜和凹面镜
习题练习
1. 检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者相距多远？与不用平面镜的方法相比，这样安排有什么好处？
答：视力表在镜中的像与被测者相距：
2.7m×2-0.4m=5m。
采用这种方法可以在较小的房间里检查视力，节省空间。
习题练习
2. 如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请你画出光路图来。
