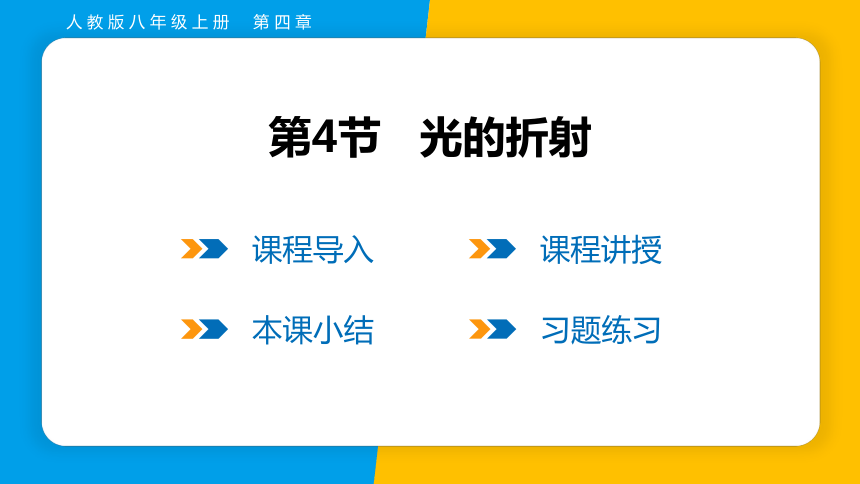

第4节 光的折射
人教版八年级上册 第四章
课程讲授
课程导入
本课小结
习题练习
课程导入

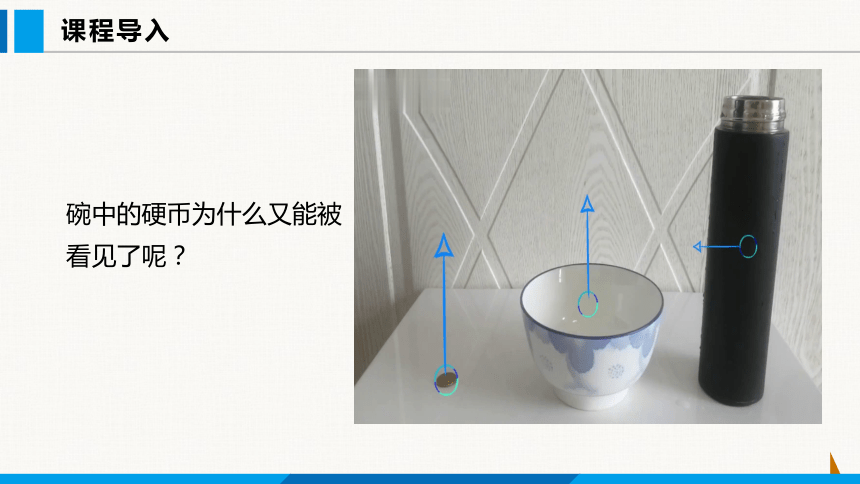

碗中的硬币为什么又能被看见了呢？
课程讲授

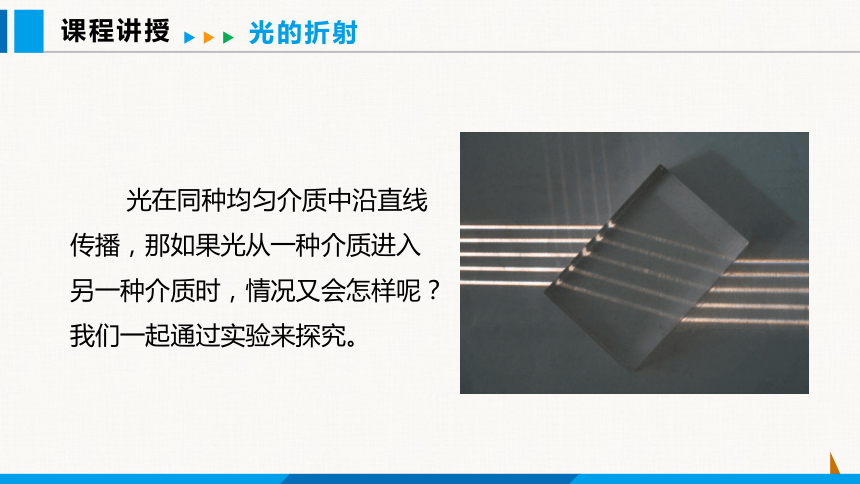

光在同种均匀介质中沿直线传播，那如果光从一种介质进入另一种介质时，情况又会怎样呢？我们一起通过实验来探究。
光的折射
课程讲授

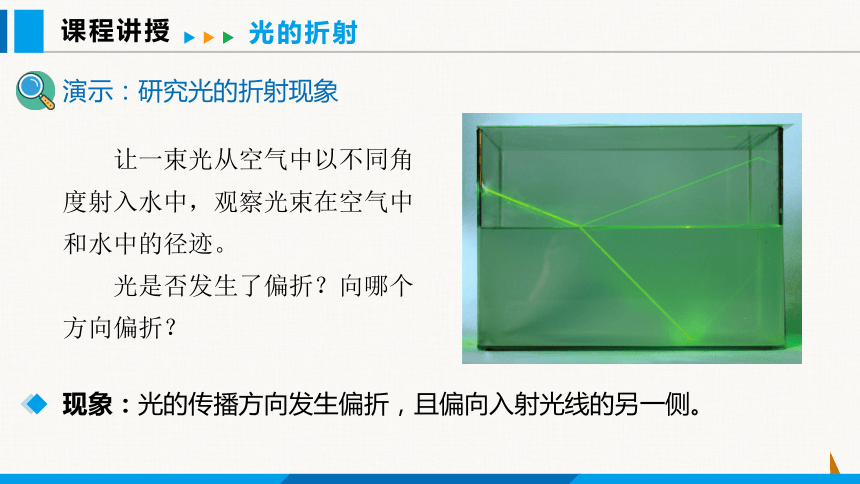

让一束光从空气中以不同角度射入水中，观察光束在空气中和水中的径迹。
光是否发生了偏折？向哪个方向偏折？
现象：光的传播方向发生偏折，且偏向入射光线的另一侧。
光的折射

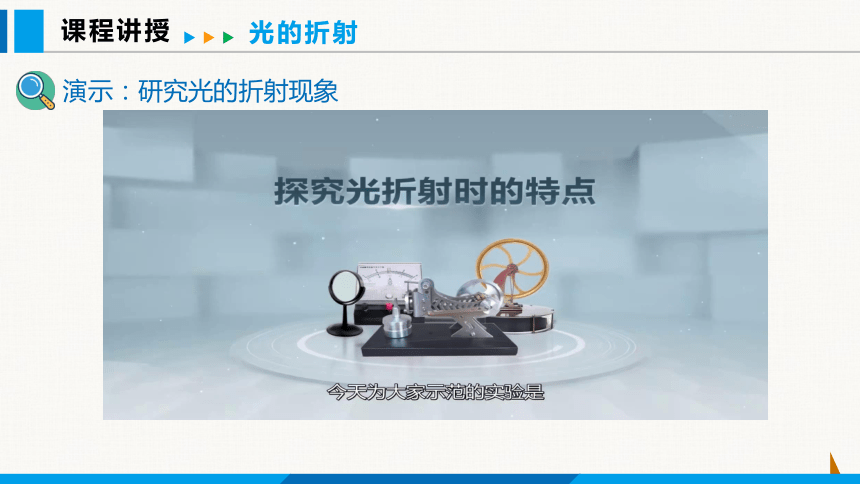

演示：研究光的折射现象
课程讲授
光的折射

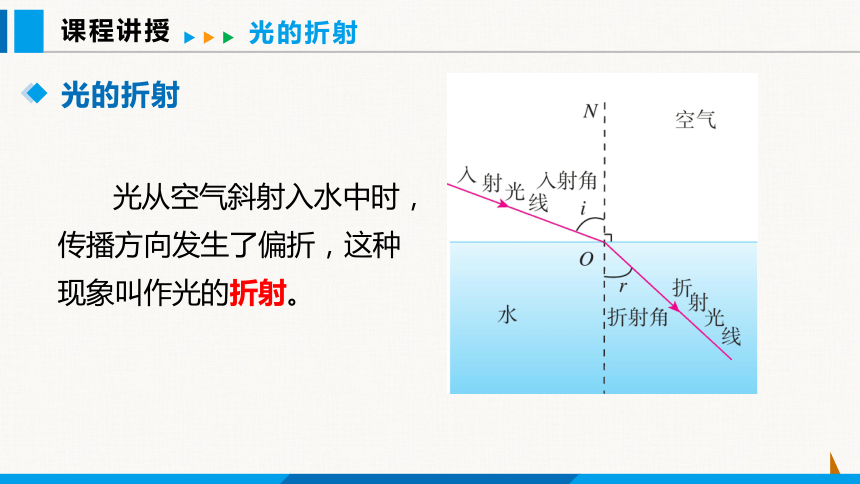

光从空气斜射入水中时，传播方向发生了偏折，这种现象叫作光的折射。
光的折射
课程讲授
光的折射
演示：研究光的折射现象
课程讲授

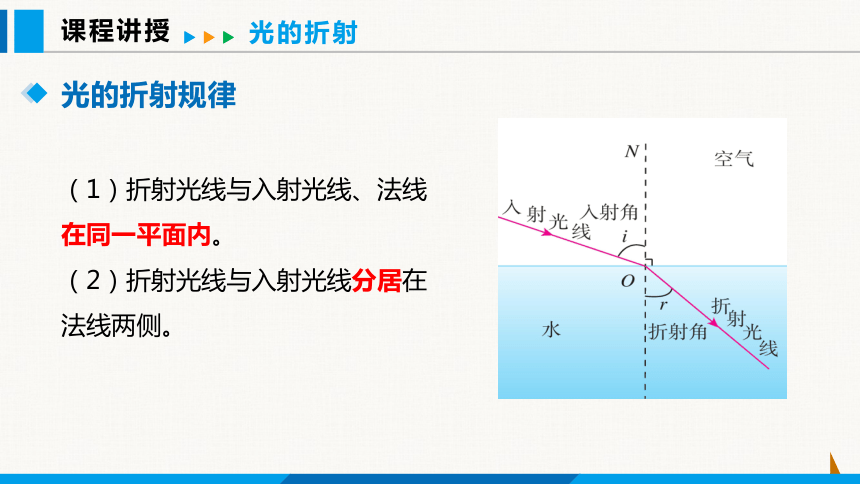

（1）折射光线与入射光线、法线在同一平面内。
（2）折射光线与入射光线分居在法线两侧。
光的折射
光的折射规律
课程讲授

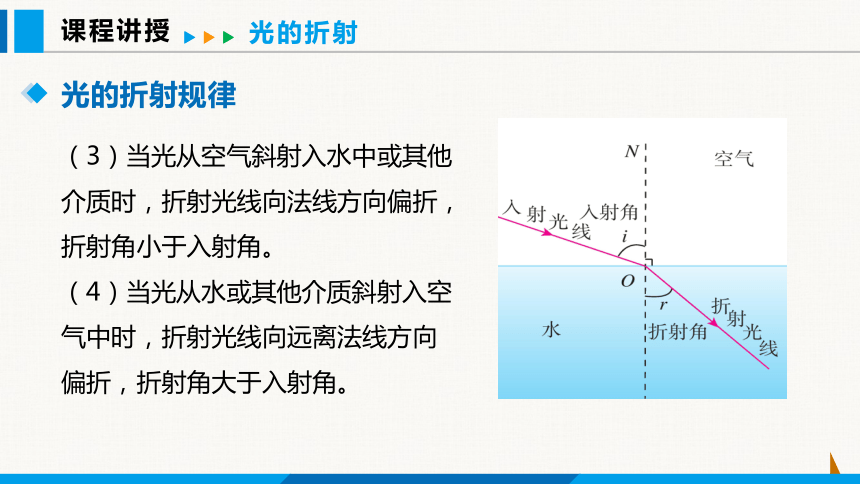

（3）当光从空气斜射入水中或其他介质时，折射光线向法线方向偏折，折射角小于入射角。
（4）当光从水或其他介质斜射入空气中时，折射光线向远离法线方向偏折，折射角大于入射角。
光的折射
光的折射规律
课程讲授

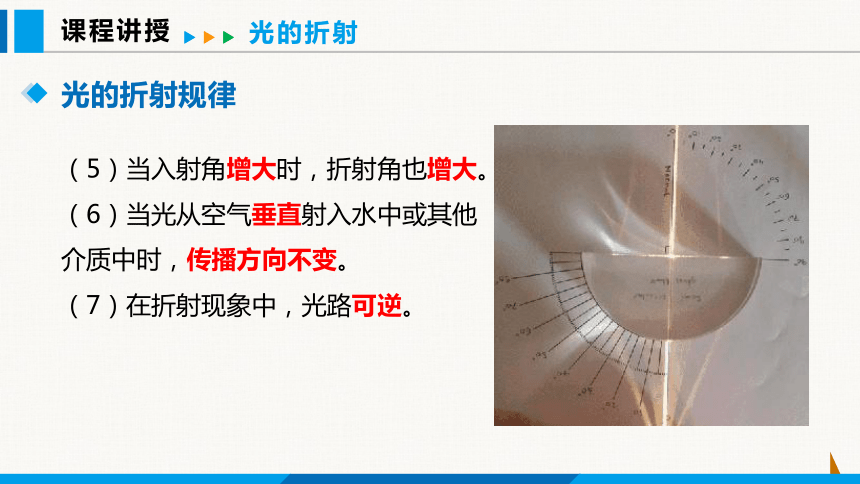

（5）当入射角增大时，折射角也增大。
（6）当光从空气垂直射入水中或其他介质中时，传播方向不变。
（7）在折射现象中，光路可逆。
光的折射
光的折射规律
课程讲授
如图所示，请根据光的折射特点，画出光从空气斜射入水中的折射光线。
随堂练习
光的折射
课程讲授
光反射和折射的比较
光的反射 光的折射
三线关系
两角关系
特殊情况
三线共面
三线共面
两线分居
两线分居
两角相等
空气中角大
同增同减
同增同减
垂直入射原路返回
垂直入射方向不变
光的折射
课程讲授
生活中的折射现象
筷子折了
“潭清疑水浅”
铅笔折断
生活中的折射现象
课程讲授
水
空气
P
P'
光从水中进入空气时，发生折射，人看到的是筷子在水中部分的虚像，比实际位置要浅一些。“硬币再现”也是这个道理。
看水浅实水深，远离水源，谨防溺水！
生活中的折射现象
生活中的折射现象
课程讲授
鱼儿在清澈的水中游动，可以看得很清楚。然而，沿着你看见的方向去叉它，却叉不到。有经验的渔民都知道，只有瞄准鱼的下方才能叉到鱼。
生活中的折射现象
生活中的折射现象
课程讲授
生活中的折射现象
生活中的折射现象
鱼儿在清澈的水中游动，可以看得很清楚。然而，沿着你看见的方向去叉它，却叉不到。有经验的渔民都知道，只有瞄准鱼的下方才能叉到鱼。
课程讲授
海市蜃楼
科学世界
小结
课程讲授
光的折射
光的折射
生活中的折射现象
光的折射规律
光由一种介质斜射入另一种介质时传播方向发生偏折的现象
三线共面
空气中角大
两线分居
光路可逆
同增同减
垂直不变
铅笔折断、池水变浅等
海市蜃楼
习题练习
1. 正确地表示了光从空气进入玻璃中的光路是（ ）
Ｃ
A
B
D
C
2. 一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃砖和离开玻璃砖后的光线（注意标出法线）
习题练习
习题练习
3. 在湖边看平静湖水中的“云在水中飘，鱼在云上游”， 则（ ）
A.“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B.“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C.“鱼”和“云”都是光的反射形成的虚像
D.“鱼”和“云”都是光的折射形成的虚像
B
