中小学教育资源及组卷应用平台

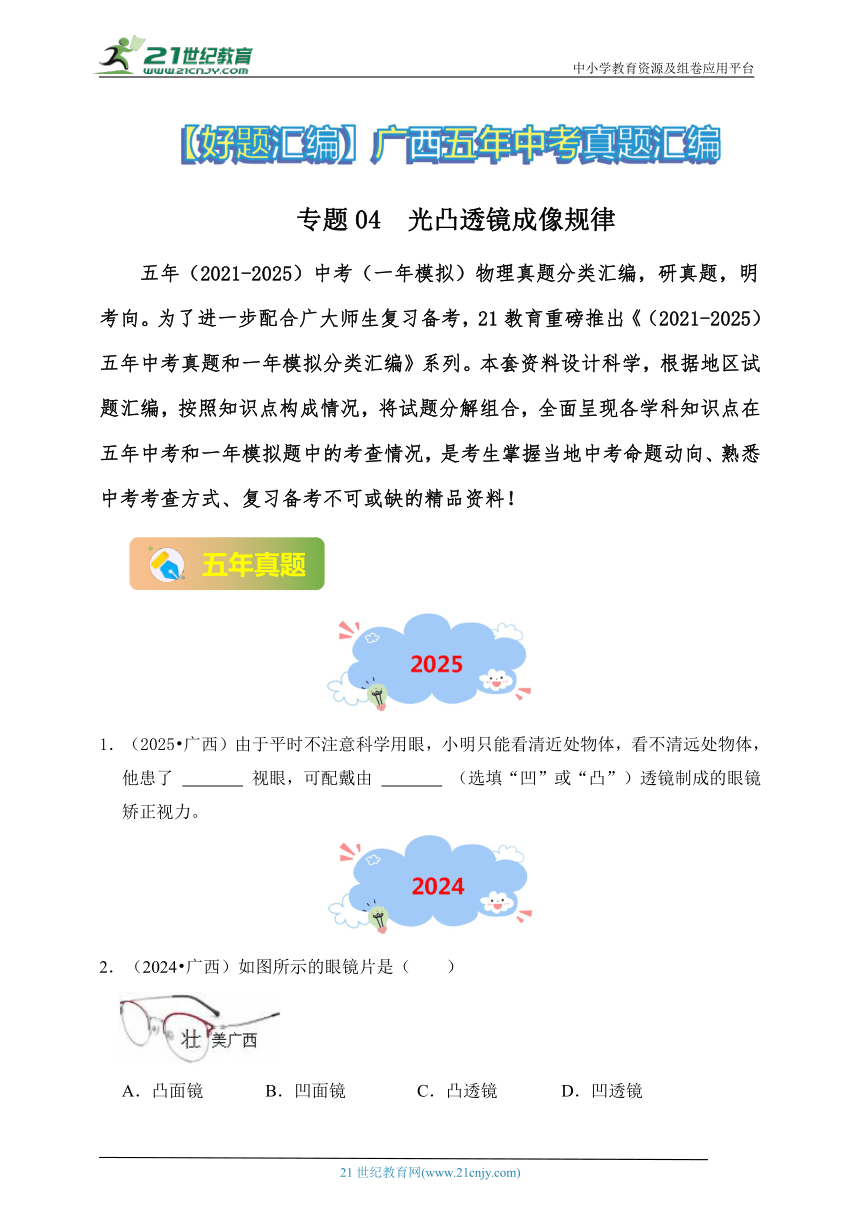

专题04 光凸透镜成像规律
五年（2021-2025）中考（一年模拟）物理真题分类汇编，研真题，明考向。为了进一步配合广大师生复习备考，21教育重磅推出《（2021-2025）五年中考真题和一年模拟分类汇编》系列。本套资料设计科学，根据地区试题汇编，按照知识点构成情况，将试题分解组合，全面呈现各学科知识点在五年中考和一年模拟题中的考查情况，是考生掌握当地中考命题动向、熟悉中考考查方式、复习备考不可或缺的精品资料！
1．（2025 广西）由于平时不注意科学用眼，小明只能看清近处物体，看不清远处物体，他患了 视眼，可配戴由 （选填“凹”或“凸”）透镜制成的眼镜矫正视力。
2．（2024 广西）如图所示的眼镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜

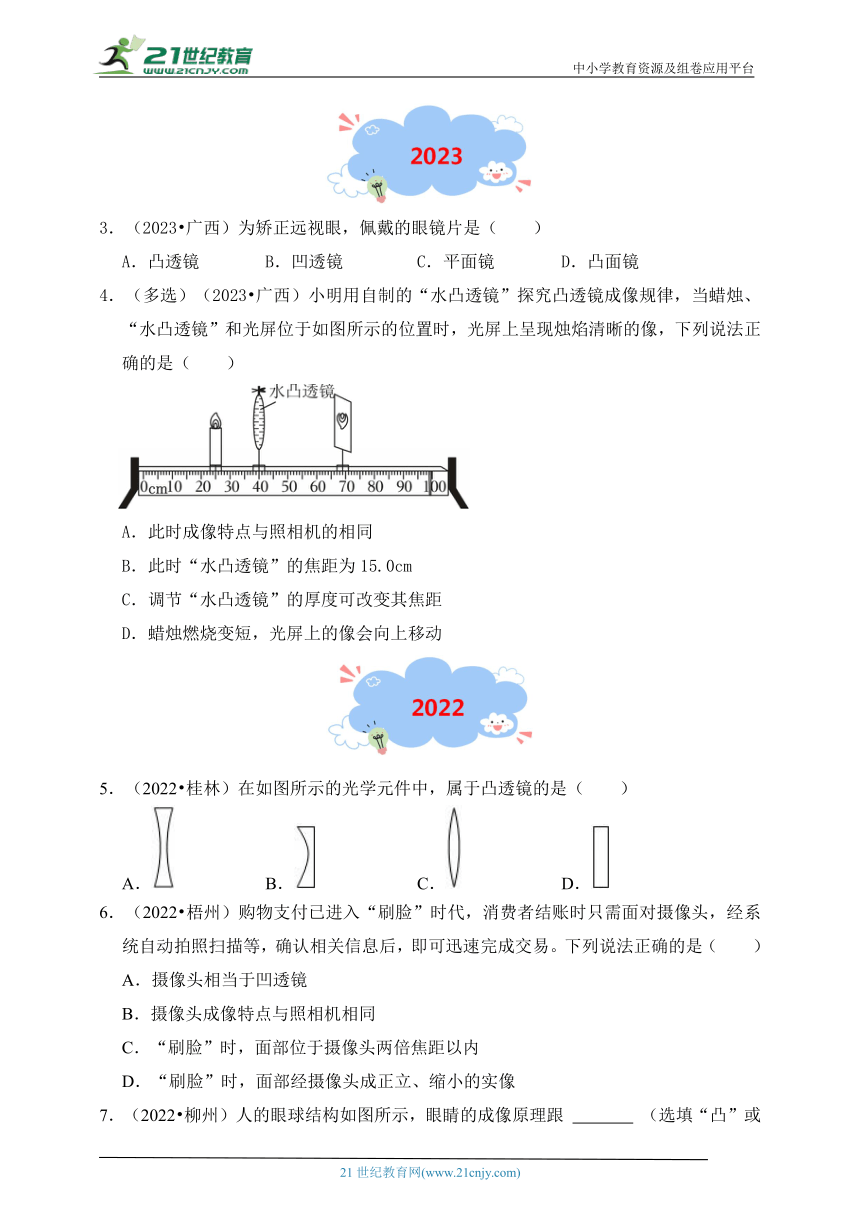

3．（2023 广西）为矫正远视眼，佩戴的眼镜片是（ ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
4．（多选）（2023 广西）小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（ ）
A．此时成像特点与照相机的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动
5．（2022 桂林）在如图所示的光学元件中，属于凸透镜的是（ ）
A． B． C． D．
6．（2022 梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像

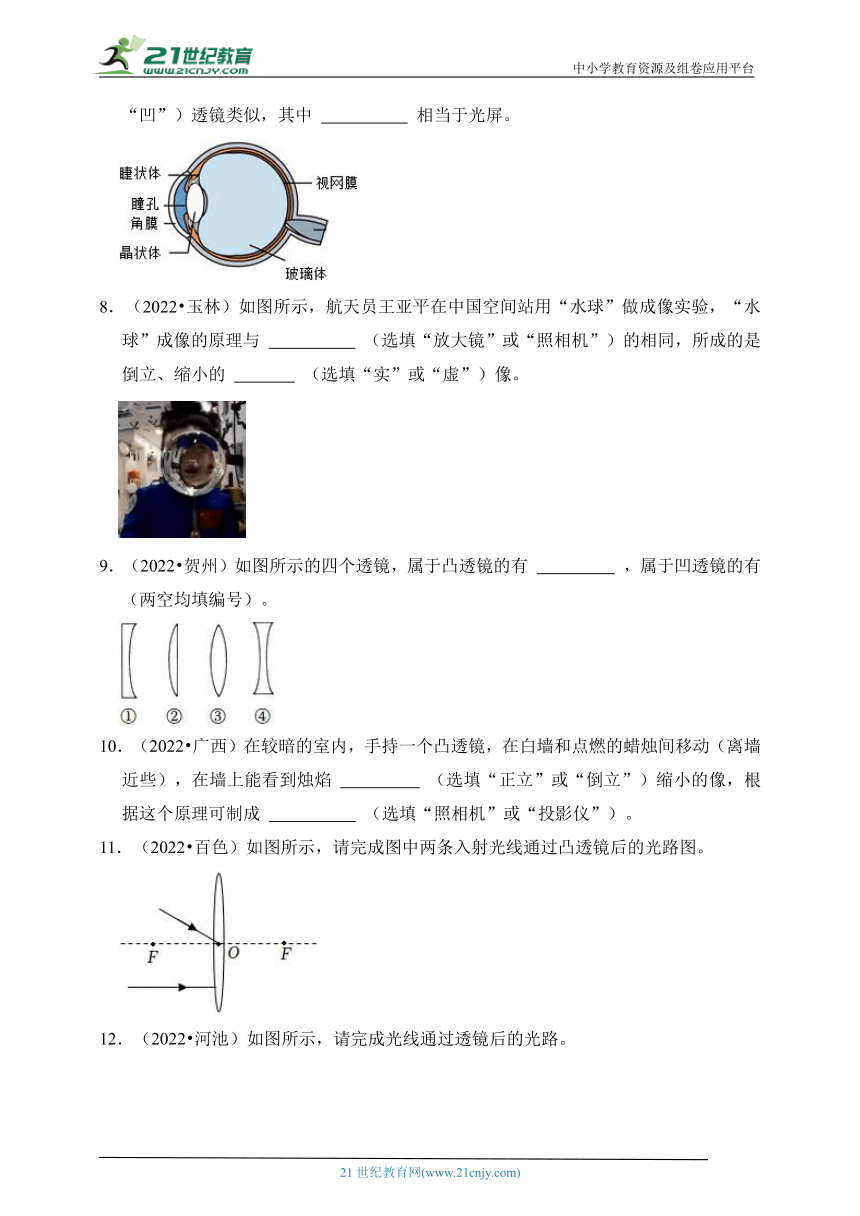

7．（2022 柳州）人的眼球结构如图所示，眼睛的成像原理跟 （选填“凸”或“凹”）透镜类似，其中 相当于光屏。
8．（2022 玉林）如图所示，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与 （选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的 （选填“实”或“虚”）像。
9．（2022 贺州）如图所示的四个透镜，属于凸透镜的有 ，属于凹透镜的有 （两空均填编号）。
10．（2022 广西）在较暗的室内，手持一个凸透镜，在白墙和点燃的蜡烛间移动（离墙近些），在墙上能看到烛焰 （选填“正立”或“倒立”）缩小的像，根据这个原理可制成 （选填“照相机”或“投影仪”）。
11．（2022 百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
12．（2022 河池）如图所示，请完成光线通过透镜后的光路。

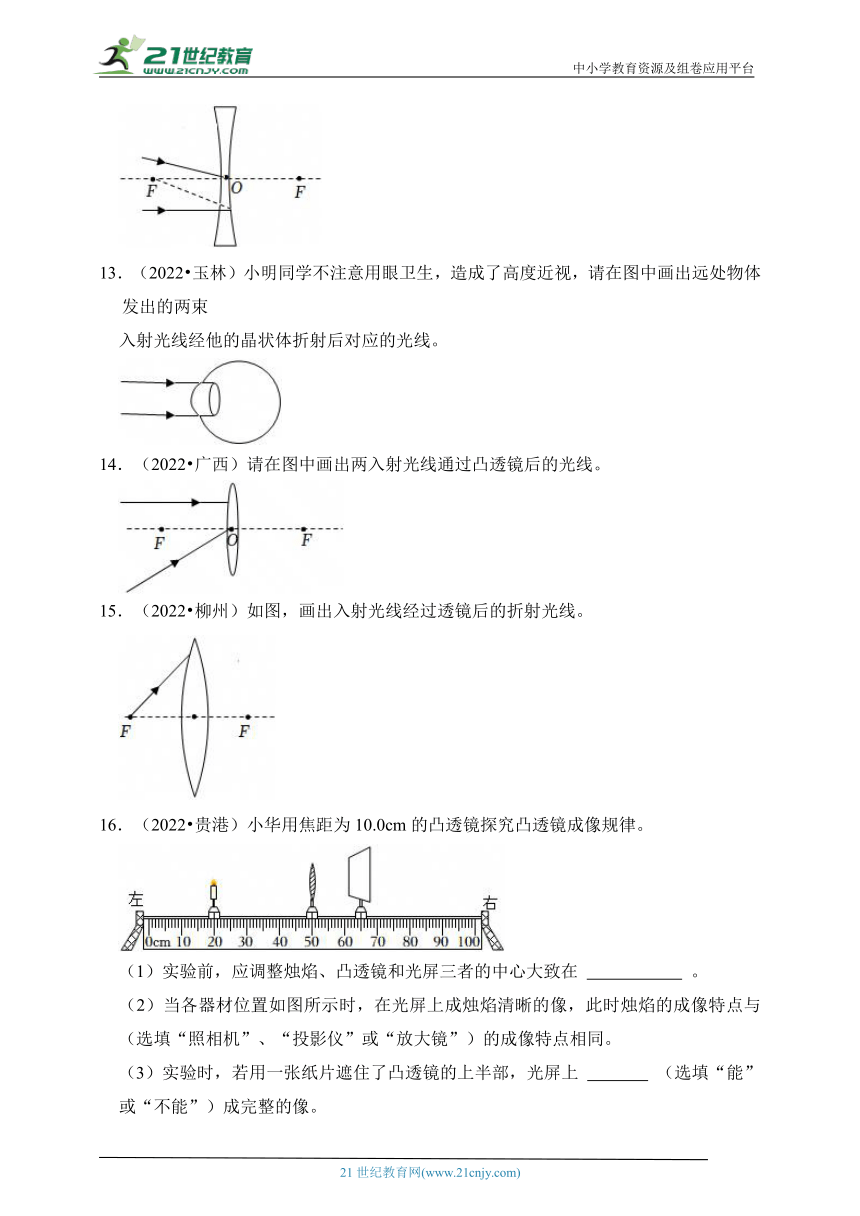

13．（2022 玉林）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两束
入射光线经他的晶状体折射后对应的光线。
14．（2022 广西）请在图中画出两入射光线通过凸透镜后的光线。
15．（2022 柳州）如图，画出入射光线经过透镜后的折射光线。
16．（2022 贵港）小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 。
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 （选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 （选填“能”或“不能”）成完整的像。
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向 端移动适当距离，光屏上即可重新成烛焰清晰的像。

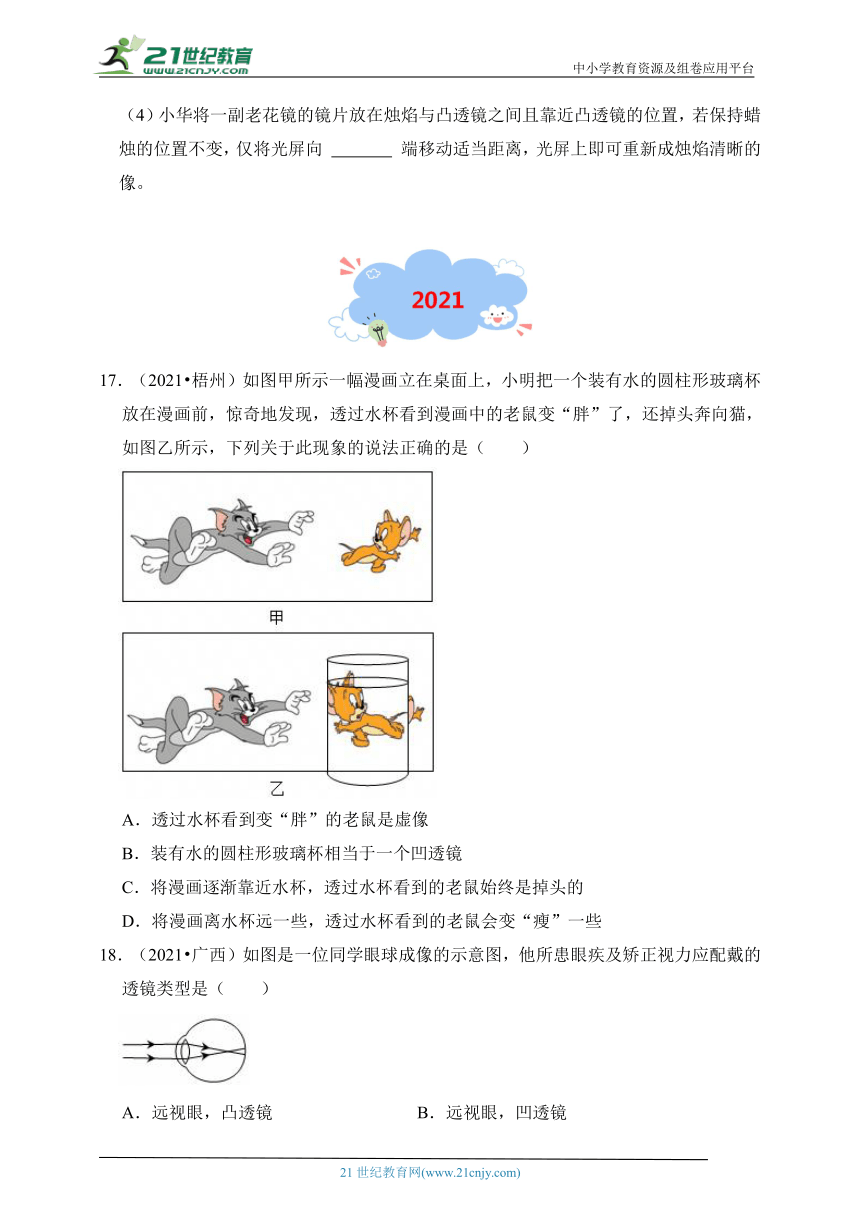

17．（2021 梧州）如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
18．（2021 广西）如图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（ ）
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
19．（2021 广西）毕业照给同学们留下了美好的青春记忆。拍照时（ ）
A．照相机镜头相当于凹透镜 B．同学们应站在镜头一倍焦距以内
C．照相机成缩小的实像 D．想让成的像变大，镜头应远离同学们
20．（2021 贺州）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同
C．该凸透镜的焦距为20cm
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
21．（2021 百色）如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
22．（2021 贺州）人眼的晶状体和角膜的共同作用相当于一个 （选填“凸”或“凹”）透镜；小明由于平时不注意用眼，造成了眼睛近视，他应通过佩戴 （选填“凸”或“凹”）透镜的眼镜来矫正视力。
23．（2021 贵港）在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实验中，调整烛焰、凸透镜、光屏的中心在 。将一支点燃的蜡烛放在凸透镜前18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏 凸透镜。
24．（2021 玉林）如图所示，请在图中画出近视眼能看清近处物体发出的两束入射光线经晶状体折射后对应的光线。
25．（2021 桂林）请画出图中入射光线经过凸透镜后的光线。
26．（2021 贵港）请在图中画出光线经过凹透镜后的光路图（F为焦点）。
27．（2021 柳州）同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 （选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 的测量结果准确度较高，小刚使用的应该是手电筒 。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 （选填“实”或“虚”）像；当u＝f时， （选填“能”或“不能”）观察到烛焰的像；当u＞f时，光屏上能出现烛焰的像，说明该像是 （选填“实”或“虚”）像。同学们分析得出结论：像的虚实由u和f的大小关系决定。
28．（2021 河池）某物理兴趣小组在做“探究凸透镜成像的规律”实验时，进行了如下操作：
（1）从左到右在光具座上依次安放蜡烛、凸透镜、光屏，点燃蜡烛，调节烛焰、凸透镜、光屏，使它们的中心大致在 ；
（2）当蜡烛距凸透镜20cm时，把光屏移至适当位置，恰能在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm；
（3）当蜡烛放在如图所示位置时，调节光屏至适当位置，可在光屏上得到一个倒立、 的实像。
一．选择题（共14小题）
1．（2025 兴宁区校级三模）如图，商家推出扫码兑奖活动，手机扫描瓶盖二维码时，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（ ）
A．瓶盖上的二维码是光源
B．影像传感器上成的是正立缩小的实像
C．扫码时二维码要位于摄像头二倍焦距以外
D．要使屏幕上二维码的像变小，只需将二维码靠近凸透镜
2．（2025 广西模拟）如图是“智慧苏州”云端摄像头拍摄到的交通违章情况。云端摄像头的镜头相当于一块透镜，其数字化接收器相当于光屏，以下分析不正确的是（ ）
A．摄像头相当于凸透镜
B．货车距摄像头的距离大于两倍焦距
C．数字化接收器上接收到的是正立缩小的虚像
D．货车行驶越远，成像越小
3．（2025 青秀区校级三模）青少年时期是近视的高发期，长时间上网、看电视、玩手机都有可能导致近视，如图所示，能正确表示近视眼成像情况和矫正方法的是（ ）
A．甲丙 B．甲丁 C．乙丙 D．乙丁
4．（2025 广西模拟）不要随意丢弃尚未喝尽的矿泉水瓶，因为这些瓶子可能因为阳光的聚光作用而酿成森林大火，这些矿泉水瓶相当于（ ）
A．平面镜 B．凸透镜 C．凹透镜 D．三棱镜
5．（2025 西乡塘区模拟）小红学完透镜后，课后实践自制的照相机模型，如图所示。凸透镜对着窗外的榕树，橡皮膜上呈现榕树清晰的像是（ ）
A．倒立放大的实像 B．倒立缩小的实像
C．倒立等大的实像 D．正立放大的虚像
6．（2025 良庆区模拟）如图所示的眼镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
7．（2025 港北区三模）如图甲所示是中考励志宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了镜面反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变大
D．地面上看到的是放大的虚像
8．（2025 钦州一模）如图，人形机器人正在给汽车做质检工作，其头部安装有摄像头。下列说法正确的是（ ）
A．摄像头的镜头相当于凹透镜
B．摄像头所成的像是倒立的虚像
C．摄像头靠近汽车时所成的像变大
D．摄像头成像的原理与放大镜相同
9．（2025 覃塘区一模）如图是学校门禁的刷脸机，师生通过“刷脸”进出校园，下列说法正确的是（ ）
A．摄像头相当于一个凸透镜
B．摄像头成像特点与投影仪相同
C．“刷脸”时，摄像头成的是放大的实像
D．与摄像头作用相当的镜片可用于矫正近视眼
10．（2025 西乡塘区校级模拟）如图为我国自主研发的“机器狗”，头部的“眼睛”能提供感知外界的“视觉”，其成像原理与人眼相似，主要由光学镜头（相当于晶状体）、内置光电传感器（相当于视网膜）组成。“机器狗”的“眼睛”正常工作时，下列说法正确的是（ ）
A．光学镜头对光有发散作用
B．被观测物体在光电传感器上成正立、缩小的像
C．“眼睛”靠近被观测物体时，光电传感器上的像变小
D．“眼睛”到被观测物体的距离大于光学镜头的二倍焦距
11．（2025 南宁一模）如图，《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”下列关于其涉及的物理知识，分析正确的是（ ）
A．制成的冰镜对光有发散作用
B．“削冰令圆”就是把冰块制成凹透镜
C．用于矫正近视眼的透镜与该冰镜形状相似
D．若要“火生”，把“艾”放在冰镜的一倍焦距处最好
12．（2025 广西三模）如图，是利用激光投影和成像技术的阅读设备——“光影阅读器”，开机后该设备将阅读资源投影到白色桌面上。关于此投影设备，下列相关说法正确的是（ ）
A．成像原理是光的反射
B．应选用光滑的白色桌面
C．所成的像是放大的虚像
D．镜头与远视眼镜的镜片类型相同
13．（2025 广西模拟）在探究凸透镜成像的规律实验中，将点燃的蜡烛、凸透镜（焦距10cm）如图固定，无论怎么移动光屏都无法成像，下列说法中正确的是（ ）
A．只向左移动蜡烛至光具座上30.0cm位置，再调节光屏上能呈现烛焰缩小的像
B．只向左移动蜡烛至光具座上40.0cm位置，再调节光屏上能呈现烛焰放大的像
C．只向右移动凸透镜至光具座上60.0cm位置，再调节光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
14．（2025 南宁一模）王老师戴着眼镜在批改作业，听到远处有学生喊他，他需要摘下眼镜才能看清学生的容貌，如图所示。由此可以推断，王老师佩戴的眼镜属于（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
二．多选题（共4小题）
（多选）15．（2025 青秀区一模）为了加强管理，学校利用人工智能技术，实行“刷脸”考勤制度。如图所示，“刷脸”时，下列说法正确的是（ ）
A．摄像头成像特点与照相机相同
B．面部应位于摄像头两倍焦距之外
C．面部经摄像头成倒立放大的实像
D．面部靠近摄像头时所成的像变小
（多选）16．（2025 青秀区校级模拟）如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中正确的是（ ）
A．平面镜的作用是改变光的传播方向
B．屏幕表面粗糙有利于光发生镜面反射
C．物体在屏幕上所成的像是一个放大的虚像
D．若使屏幕上的像变大，应使凸透镜靠近投影片
（多选）17．（2025 广西模拟）如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．智能快递车上的摄像头利用了光的反射原理工作
C．人脸识别时，人通过摄像头成倒立、缩小的实像
D．人脸识别时，要使成像变大，人应靠近摄像头
（多选）18．（2025 青秀区校级二模）如图是商场中使用的广告投影灯及内部简化结构图，凸透镜的焦距为20cm。下列说法正确的是（ ）
A．该凸透镜对光有会聚作用
B．广告片到凸透镜的距离应在20cm～40cm范围内调节
C．想要增大地面上的画面应增大广告片到凸透镜的距离
D．人们能从不同方向看到广告图标是因为地面对光产生镜面反射
三．填空题（共5小题）
19．（2025 兴宁区模拟）近视眼的形成是由于晶状体太 （选填“薄”或“厚”），看远处物体时像会成在视网膜之前，需要佩戴一个焦距合适的 透镜进行矫正。
20．（2025 广西模拟）如图所示是小刚在青秀山用照相机拍摄的龙象塔的照片，照相机的镜头相当于 （选填“凸透镜”或“凹透镜”），小刚若想拍摄龙象塔的远景，可以将镜头适当 （选填“靠近”或“远离”）龙象塔。
21．（2025 青秀区二模）小明由于不注意用眼卫生导致视力下降，如图所示说明小明患上了 眼，需要用 （选填“凸”或“凹”）透镜进行矫正。
22．（2025 北流市校级二模）如图是人的眼球部分结构示意图，其中对进入眼球的光线具有会聚作用的结构是 ；与人的眼球成像原理相同的是 （选填“放大镜”、“幻灯机”或“照相机”）。
23．（2025 港北区模拟）2025年春节档电影《哪吒2》总票房高居票房影史榜榜首。周末，小丽跟同学们组团一起再次观看《哪吒2》，电影放映机的镜头相当于 镜，为达到更好的观影效果，技术人员调小了镜头与放映机内LED屏（相当于电影胶片）的距离，为了让银幕上的画面清晰，应该将电影放映机 （选填“靠近”或“远离”）屏幕。
四．作图题（共10小题）
24．（2025 青秀区二模）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。
25．（2025 兴宁区校级模拟）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
（1）光线a经过凸透镜折射后的光线。
（2）光线b经过平面镜反射后的光线。
26．（2025 贺州一模）请完成如图的入射光线和折射光线。
27．（2025 玉林模拟）眼睛是心灵的窗户，我们要有保护视力的意识。如图是李老师戴眼镜矫正视力的部分光路，请在方框内画出矫正视力的透镜，并画出两条光线经晶状体折射后的光线。
28．（2025 兴宁区模拟）博物馆展台上有一枚印章，其上方放置一凸透镜，透过它能看到放大的印章。请在图中画出光线a、c经过凸透镜折射后的光线。
29．（2025 广西模拟）请将图中的光路补充完整，画出相应的入射光线。
30．（2025 西乡塘区模拟）一束平行于主光轴的光线，经凸透镜折射后射在水平镜面上并发生反射，请完成光路图。
31．（2025 玉林一模）请在图中根据折射光线画出对应的入射光线。
32．（2025 钦州一模）请在如图虚线框内填上合适的透镜，对该视力缺陷进行矫正。
33．（2025 象州县模拟）如图所示（F为凸透镜的焦点），BC为某光线经过平面镜后的反射光线，请画出：
（1）与BC对应的入射光线并标出入射角的大小；
（2）光线BC经凸透镜后的折射光线。
五．实验探究题（共5小题）
34．（2025 都安县模拟）小聪在探究凸透镜成像特点。
（1）如图甲，他将凸透镜正对着太阳光，在透镜下方平行地放上白纸，测出透镜与白纸间的距离s与对应的白纸被烤焦的时间t，绘制如图乙所示的图象。由图乙可知，白纸被烤焦的最短时间是2min，对应的s为 cm，此距离即为该透镜的焦距。
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”、“缩小”或“等大”）的清晰实像，接下来将蜡烛和光屏位置对调，在光屏上 （选填“能”或“不能”）得到一个清晰的像，原因是 。
（3）将蜡烛移至图丙所示位置，透过凸透镜会看到烛焰所成的 （选填“虚”或“实”）像。
35．（2025 兴宁区校级模拟）（1）如图甲，在“测量小车运动的平均速度”实验中。除图中的刻度尺外，本实验中用到的测量工具还有 ；图中BC段的路程sBC＝ cm。
（2）如图乙，在“探究海波熔化的特点”实验中，绘制出了海波熔化时的温度﹣时间图象。由图可知，海波的熔点为 ℃，可以判断海波是 （选填“晶体”或“非晶体”）。
（3）如图丙，在“用水透镜探究凸透镜的成像规律”实验中，通过调节蜡烛、水透镜、光屏三者的中心在 上，此时烛焰在光屏上恰好成清晰的像，该像的特点与 （选填“照相机”“投影仪”或“放大镜”）的成像特点相同。
36．（2025 柳州二模）（1）下表是某同学记录水在沸腾前后温度变化的实验数据。分析可知，他测出水的沸点是 ℃，其中时间为 min的这组数据为记录错误。
时间/min 0 1 2 3 4 5 6 7 8 9 …
温度/℃ 95 96 97 98 98 98 96 98 98 98 …
（2）某同学利用如图1所示的装置测量小球在斜面上运动的速度。让小球从A点由静止沿斜面运动，记录了小球在A、B、C三个位置的时刻，相邻位置的时间间隔均为1s。小球在AB、BC、AC各段运动的平均速度最大的是 段，该平均速度为 m/s（结果保留两位小数）。
（3）某同学用如图2实验装置模拟眼睛看东西。在光屏上呈现蜡烛清晰的像后，如要模拟远视眼，应更换一个焦距更 （选填“长”或“短”）的凸透镜；如要模拟远视眼的矫正，应再在凸透镜和 之间增加一个适当的老花镜，使光屏上再次呈现清晰的像。
37．（2025 兴宁区校级模拟）用焦距为10cm的凸透镜探究凸透镜成像规律时，将F形LED光源、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。调整F形光源、凸透镜和光屏，使他们中心高度 ；当F形光源和光屏的位置如图所示时，光屏上承接到的是F形光源清晰的 （选填“倒立”或“正立”）、缩小的实像。应用了此成像特点的是 （选填“照相机”“放大镜”或“投影仪”）。
38．（2025 柳州一模）小李在探究凸透镜成像规律时，用图甲所示的方法测量凸透镜的焦距，图甲中光屏上呈现最小、最亮的光斑，该凸透镜的焦距是 cm（估读到分度值的下一位）。当凸透镜和蜡烛的位置如图乙所示时，光屏上呈现一个清晰的像，这个像是倒立、 （选填“放大”“缩小”或“等大”）的像，此时的成像规律与 （选填“照相机”“投影仪”或“放大镜”）相同。若把图乙中的蜡烛向左移动，要想在光屏上再次呈现清晰的像，需将光屏向 （选填“左”或“右”）移动到适当位置，此时所成的清晰的像与原图乙中的像相比 （选填“变大”“变小”或“不变”）。
五年真题参考答案与试题解析
1．【考点】近视眼的矫正．版权所有
【专题】应用题；电能和电功率；应用能力．
【解答】小明同学只能看清近处的物体，而看不清远处的物体，是晶状体和角膜构成的透镜较厚，会聚能力较强，晶状体无法自动调节，看远处的物体时，将像成在视网膜的前面。该同学患上近视眼，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，应佩戴发散透镜即凹透镜。
故答案为：近；凹。
2．【考点】透镜的辨析．版权所有
【专题】透镜及其应用；应用能力．
【解答】AB、凸面镜和凹面镜不能透过光线，故AB不符合题意；
CD、由图可知，透过眼镜片看到的是正立、放大的虚像，则该镜片是凸透镜，故C符合题意、D不符合题意。
故选：C。
3．【考点】远视眼的形成原因；远视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】凸透镜对光线有会聚作用，配戴凸透镜，使进入眼睛的光线会聚，像的位置前移，使像成在视网膜上。
故选：A。
4．【考点】探究凸透镜成像的规律．版权所有
【专题】透镜及其应用；理解能力；分析、综合能力．
【解答】A、由图可知，物距u＝40.0cm﹣25.0cm＝15.0cm；像距v＝69.0cm﹣40.0cm＝29.0cm；物距小于像距，此时应成倒立放大的实像，投影仪根据这个原理制成；故A错误；
B、由A分析知，物距小于像距，凸透镜成倒立放大的实像，故f＜u＜2f，v＞2f，即f＜15.0cm＜2f，29.0cm＞2f，所以7.5cm＜f＜14.5cm，
故B错误；
C、“水凸透镜”的厚度变大，会聚作用变强，水透镜的焦距变小；“水凸透镜”的厚度变小，会聚作用变弱，水透镜的焦距变大；故C正确；
D、蜡烛燃烧变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向可知，像的位置向上移动，故D正确。
故选：CD。
5．【考点】透镜的辨析．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：AB、中间薄、边缘厚的透镜是凹透镜，故AB错误；
C、该透镜中间厚、边缘薄，为凸透镜，故C正确；
D、该元件厚度相同，不是凸透镜，也不是凹透镜，故D错误。
故选：C。
6．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、摄像头相当于一个凸透镜，故A错误；
B、物体通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B正确；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故CD错误。
故选：B。
7．【考点】眼睛的视物原理；眼睛的结构与视物原理．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：人的眼睛像一架神奇的照相机，晶状体相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立、缩小的实像。
故答案为：凸；视网膜。
8．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，当u＞2f时，成倒立、缩小的实像，照相机利用了此原理。
故答案为：照相机；实。
9．【考点】透镜的种类．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：如图，②③透镜中间比边缘厚是凸透镜；
①④透镜中间比边缘薄是凹透镜。
故答案为：②③；①④。
10．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：点燃的蜡烛在墙上能接收到像，由于凸透镜离墙近些，说明物距大于像距，所以墙上得到烛焰清晰的倒立、缩小的实像；
人们利用这个原理制成了照相机。
故答案为：倒立；照相机。
11．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】透镜及其应用．
【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如图：
12．【考点】凹透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】应用题；作图题；透镜及其应用；应用能力．
【解答】解：过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
13．【考点】近视眼的形成原因．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】解：近视眼看远处的物体时，物体发出的光会会聚在视网膜前面，如图所示：
。
14．【考点】凸透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用．
【解答】对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
15．【考点】透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用．
【解答】解：入射光线过焦点，经过凸透镜折射后，则折射光线将平行主光轴射出，如图所示：
16．【考点】探究凸透镜成像实验仪器的摆放原则；探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；分析、综合能力．
【解答】解：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；
（2）由图可知，物距u＝50.0cm﹣20.0cm＝30.0cm，像距v＝65.0cm﹣50.0cm＝15.0cm，已知f＝10cm，此时u＞2f，成倒立、缩小的实像，能够说明照相机的成像原理；
（3）若用一张纸片遮住了凸透镜的上半部，物体上任一点都有光线射向凸透镜下半部，经凸透镜折射后，照样能会聚成完整的烛焰的像，折射光线减少，会聚成的像变暗；
（4）老花镜是一个凸透镜，对光线有会聚作用，使光提前会聚将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，此时清晰的像成在光屏左侧，要在光屏上重新承接到烛焰清晰的像，光屏应向左移动。
故答案为：（1）同一高度；（2）照相机；（3）能；（4）左。
17．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该“凸透镜”能使图片横向放大、左右颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大、左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是始终掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
18．【考点】近视眼的形成原因；近视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】近视眼是晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，应佩戴发散透镜，即凹透镜进行矫正，故D正确。
故选：D。
19．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；理解能力．
【解答】
ABC、照相机镜头相当于凸透镜，当同学们在凸透镜的二倍焦距之外时，成倒立、缩小的实像，故AB错误，C正确；
D、想让成的像变大，应增大像距，减小物距，即镜头应靠近同学们，故D错误。
故选：C。
20．【考点】探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；应用能力．
【解答】
ABC、蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则u＝v＝20.0cm＝2f，所以焦距为f＝10.0cm；
将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，物距变大了，像距会变小，光屏应向左移动，才能在光屏上呈现清晰的像；此时的物距大于二倍焦距，成倒立、缩小的实像，其应用是照相机，故AC错误，B正确；
D、探究凸透镜成像规律时，随着蜡烛燃烧而变短，根据过光心的光线不改变传播方向可知，光屏上的像会向上移动，故D错误。
故选：B。
21．【考点】探究凸透镜成像的规律．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、由甲图可知该透镜焦距为40.0cm﹣30.0cm＝10.0cm，故A正确；
B、由图乙可知，物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，所以向左适当移动光屏可以得到倒立、缩小的实像，故B正确；
C、如图乙所示，将蜡烛移至30cm处，此时的物距等于二倍焦距，所以光屏上可得到倒立、等大的实像，故C正确；
D、如图乙所示，将蜡烛移至45cm处，物距小于焦距，凸透镜成正立、放大的虚像，虚像不能成在光屏上，故D错误。
故选：D。
22．【考点】眼睛的结构与视物原理；近视眼的形成原因；近视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】人眼的晶状体和角膜的共同作用相当于一个凸透镜。近视眼是因为晶状体太厚，折光能力太强，或者眼球在前后方向上太长，来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行矫正。
故答案为：凸；凹。
26．【考点】加装眼镜片；探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】实验中，应调整烛焰、凸透镜、光屏的中心大致在同一高度上，这样烛焰的像才能成在光屏的中央；在蜡烛和凸透镜之间放一个近视眼镜片，由于近视眼镜是凹透镜，对光线具有发散作用，使得像推迟会聚，像成在了光屏的后方，应将光屏向远离凸透镜的方向移动适当的距离，可在光屏上再次得到清晰的像。
故答案为：同一高度；远离。
24．【考点】近视眼的形成原因．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】近视眼看近处的物体时，物体发出的光会会聚在视网膜上，如图所示：
25．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：
26．【考点】凹透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】由图可知，上面的入射光线平行凹透镜的主光轴，则折射光线反向延长通过焦点；
下面的入射光线经过焦点，则折射光线会平行于主光轴，如图所示：
。
27．【考点】探究凸透镜成像实验的环境选择；探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）在“探究凸透镜成像的规律”实验中，为了便于观察实验现象，实验的环境应该较暗一些；
（2）由图可知，手电筒A发出的为平行光，而只有平行于主光轴的入射光线经凸透镜折射以后过焦点，所以手电筒A的测量结果准确；而手电筒B的是发散光，经凸透镜折射后会聚在焦点的后面，所以测量的焦距会偏大，由于小刚的测量结果总比小丁的测量结果小，所以小丁用的手电筒B，而小刚用的手电筒A；
（3）当物距u＜f时，成正立放大的虚像；当u＝f时，不成像；当u＞f时，成倒立的实像。
故答案为：（1）较暗；（2）A；A；（3）虚；不能；实。
28．【考点】探究凸透镜成像实验的成像原理；探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）在做凸透镜成像的实验中，为了使烛焰的像成在光屏的中央，要调节蜡烛焰心、凸透镜光心、光屏的中心大致在同一高度上；
（2）凸透镜成像时，物体放在距离凸透镜20cm处时，光屏上得到倒立、等大的实像，所以20cm＝2f，所以f＝10cm；
（3）由图可知，此时的物距为30cm，物体处于2倍焦距以外，移动光屏，可在光屏上得到一个清晰、倒立、缩小的实像.
故答案为：（1）同一高度上；（2）10；（3）缩小。
一年模拟参考答案与试题解析
一．选择题（共14小题）
1．【考点】凸透镜成像规律的应用；光源的概念与判断．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
A、二维码本身不发光，不是光源，故A错误；
B、手机摄像头相当于凸透镜，影像传感器相当于光屏，在影像传感器上成的是倒立缩小的实像，故B错误；
C、手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，凸透镜成倒立、缩小实像的原理工作的，所以，二维码要位于摄像头二倍焦距以外，故C正确；
D、如果要让像变小一些，因凸透镜成实像时，物远像近像变小，所以应增大物距，应将二维码远离凸透镜，故D错误。
故选：C。
2．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
ABC、摄像头相当于照相机，摄像头的镜头相当于一个凸透镜，拍摄时，物距远大于2倍焦距，所以此时成倒立缩小的实像，故AB正确，C错误；
D、凸透镜成实像时，货车行驶越远，物距越大，像距越小，则所成像越小，故D正确。
故选：C。
3．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】透镜及其应用；应用能力．
【解答】近视眼是由于晶状体对光线的会聚作用太强造成的，使远处物体射来的光线会聚在视网膜的前方；
由图知，甲图的入射光线会聚在视网膜的前方，所以甲图表示了近视眼的成像情况；
结合图示可知，为了使像刚好成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则丙图能正确表示近视眼的矫正情况。
故选：A。
4．【考点】凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】尚未喝尽的矿泉水瓶形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾，故B正确，ACD错误。
故选：B。
5．【考点】由v，u，f判断成像的性质．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】自制的照相机模型，把凸透镜对着窗外的榕树，可以看到室外景物清晰的像，榕树到凸透镜的距离大于二倍焦距，则小红观察到的这个像倒立、缩小的实像，故B正确，ACD错误。
故选：B。
6．【考点】透镜的辨析．版权所有
【专题】透镜及其应用；分析、综合能力．
【解答】图中眼镜片将字放大，成正立放大的虚像，根据凸透镜能成正立放大虚像的特点，可判断眼镜片是凸透镜。故C符合题意，ABD不符合题意。
故选：C。
7．【考点】凸透镜成像规律的应用；漫反射．版权所有
【专题】应用题；光的传播和反射、平面镜成像；透镜及其应用；分析、综合能力．
【解答】A、不同方向都能看到图案是光在地面发生了漫反射，故A错误；
B、该投影灯利用凸透镜将较小的图案放大为较大的像，应用了当凸透镜成实像时，物距小于像距，成倒立放大的实像，与照相机原理不同，故B错误；
C、凸透镜成实像时，当物距变小时，像距会变大，像也会变大，故调小镜头与图片的距离图案变大，故C正确；
D、地面上能看到放大的图案，是实像，故D错误。
故选：C。
8．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABD、摄像头的镜头是一个凸透镜，其成像原理与照相机相同，成倒立、缩小的实像，故ABD错误；
C、摄像头靠近汽车，此时物距减小，根据凸透镜成实像时，物近像远像变大可知，摄像头所成的像变大，故C正确。
故选：C。
9．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABC、摄像头相当于一个凸透镜，当u＞2f时，成倒立、缩小的实像，与照相机原理相同，故A正确，BC错误。
D、近视眼戴凹透镜加以矫正，摄像头相当于一个凸透镜，故D错误。
故选：A。
10．【考点】凸透镜成像规律的应用；凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABD、机器狗的镜头是一个凸透镜，凸透镜对光线具有会聚作用，是利用物距大于二倍焦距时，成倒立、缩小的实像的规律工作的；因此人脸识别取货时，人脸位于镜头二倍焦距以外，故AB错误，D正确；
C、“眼睛”靠近被观测物体时，物距越小，像距越大，像越大，故C错误。
故选：D。
11．【考点】凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】AB．“削冰令圆”是把冰块制成对光有会聚作用的凸透镜，故AB错误；
C．近视眼的晶状体太厚，折光能力太强，因此要佩戴对光有发散作用的透镜，与该冰镜的透镜种类不同，故C错误；
D．光平行于主光轴入射时，折射后的光会聚在冰镜的焦点处，因此生火时把“艾”放在冰镜的一倍焦距处最好，故D正确。
故选：D。
12．【考点】凸透镜成像规律的应用；远视眼的矫正；漫反射．版权所有
【解答】AC、该激光投影成像原理与投影仪相同，物体处于凸透镜一到两倍焦距之间，经过折射，成倒立、放大的实像，故AC不符合题意；
B、该成像技术将像投影到白色桌面上，在桌面上发生漫反射，使人在不同的方向上都能看到，所以白色桌面应该是粗糙的，故B不符合题意；
D、远视眼成像于视网膜前，需配戴凸透镜进行矫正，其镜片类型与该投影的镜头的镜片类型相同，故D符合题意。
故选：D。
13．【考点】凸透镜成像规律的应用．版权所有
【专题】透镜及其应用；应用能力．
【解答】A、只向左移动蜡烛至光具座上30.0cm位置，物距u＝45.0cm﹣30.0cm＝15.0cm，此时物距在一倍焦距和二倍焦距之内，像距大于二倍焦距，此时成倒立放大的实像，故A错误。
B、只向左移动蜡烛至光具座上40.0cm位置，物距u'＝45.0cm﹣40.0cm＝5.0cm，即物距在一倍焦距以内，成正立放大的虚像，虚像不能呈现在光屏上，故B错误；
C、只向右移动凸透镜至光具座上60.0cm位置，物距u''＝60.0cm﹣35.0cm＝25.0cm，即物距大于二倍焦距，成倒立缩小的实像，故C错误；
D、此时像距与物距之间距离75.0cm﹣35.0cm＝40.0cm＝4f，只移动凸透镜至适当位置，使物距等于像距，成倒立等大的实像，故D正确。
故选：D。
14．【考点】远视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的。远视矫正方法，需配戴凸透镜。由题意可知：王老师所戴眼镜的镜片是凸透镜。
故选：A。
二．多选题（共4小题）
15．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
A、摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故A正确；
BC、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故B正确、C错误；
D、面部靠近摄像头时，物距减小了，像距变大，人经摄像头所成的像会变大，故D错误。
故选：AB。
16．【考点】投影仪；漫反射；凸透镜成像的动态变化．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，故A正确。
B、屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，故B错误；
C、投影仪成放大、倒立的实像，故C错误；
D、若使屏幕上的像变大，应减小物距，所以应使镜头靠近投影片，故D正确。
故选：AD。
17．【考点】凸透镜成像规律的应用；光的反射现象；凸透镜成像的动态变化．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A．用户看见快递车是由于阳光在它表面发生了反射，故A错误；
B．摄像头的镜头相当于凸透镜，凸透镜对光线具有会聚作用，利用的是光的折射原理，故B错误；
C．人脸识别时，摄像头的镜头相当于凸透镜，识别时物距大于二倍焦距，所成的像是倒立、缩小的实像，故C正确；
D．凸透镜成实像时的动态变化规律：物近像远像变大，人脸识别时，要使成像变大，人应靠近摄像头，故D正确。
故选：CD。
18．【考点】凸透镜成像规律的应用；漫反射；凸透镜的会聚作用．版权所有
【专题】透镜及其应用；应用能力．
【解答】A、投影灯的镜头是凸透镜，凸透镜对光线具有会聚作用，故A正确；
B、该投影灯的成像原理与投影仪相同，成倒立、放大的实像，则广告片到镜头的距离在一倍焦距和两倍焦距之间，即广告片到镜头的距离应在20﹣40cm的范围内调节，故B正确；
C、想使地面上的画面变大，根据凸透镜成实像时，物近像远像变大可知，需减小广告片到镜头的距离，故C错误；
D、人们能从不同方向看到广告图标，这说明反射光线射向四面八方，光在地面发生了漫反射，故D错误。
故选：AB。
三．填空题（共5小题）
19．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】近视眼的形成是由于晶状体太厚，观察远处物体时，物体通过晶状体所成的像落在视网膜的前方，这是近视眼，需要佩戴一个焦距合适对光线具有发散作用的凹透镜进行矫正。故答案为：厚；凹。
20．【考点】照相机．版权所有
【专题】透镜及其应用；理解能力．
【解答】照相机的镜头相当于凸透镜，成的是倒立、缩小的实像；小刚若想拍摄龙象塔的远景，应该让像变小一些，要使照相机远离龙象塔，增大物距，同时应减小像距才可以在底片上得到清晰的像。
故答案为：凸透镜；远离。
21．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】由题图可知：像成在视网膜的前方，所以该类型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，即凹透镜使光线推迟会聚。
故答案为：近视；凹。
22．【考点】眼睛的视物原理．版权所有
【专题】透镜及其应用；应用能力．
【解答】晶状体在眼球中起到了类似凸透镜的作用，它能够将进入眼球的光线进行会聚，使得光线能够准确地聚焦在视网膜上，从而形成清晰的像；眼球的角膜和晶状体共同组成了类似于照相机的镜头，而视网膜则相当于照相机的底片。当光线进入眼球时，它经过角膜和晶状体的折射后聚焦在视网膜上，形成一个倒立缩小的实像。
故答案为：晶状体；照相机。
23．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】电影放映机的镜头相当于凸透镜，为了让银幕上的画面清晰，技术人员调小了镜头与放映机内LED屏（相当于电影胶片）的距离，根据凸透镜成实像时的动态变化规律可知，增大像距，即应该将电影放映机远离屏幕。
故答案为：凸透；远离。
四．作图题（共10小题）
24．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
25．【考点】凸透镜的三条特殊光线作图；利用光的反射作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；光的折射、光的色散；应用能力．
【解答】平行于主光轴的光线a经过凸透镜折射后，会聚于焦点；
先过入射点垂直于平面镜画出法线，再根据反射角等于入射角，在法线的另一侧画出反射光线，如图所示：
26．【考点】凹透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】
过凹透镜光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，如图所示：
27．【考点】近视眼的矫正．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】由图中光线情况可知，光线经矫正视力的透镜后开始发散，说明是凹透镜，而矫正后折射的光线在视网膜上会聚成像，如图所示：
28．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线a经过凸透镜折射后，会聚于焦点；过光心的光线其传播方向不变，如图所示：
29．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】应用题；作图题；透镜及其应用；应用能力．
【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
30．【考点】凸透镜的三条特殊光线作图；利用光的反射作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点，当照射到平面镜上后会发生反射，根据反射角等于入射角作出反射光线，如图所示：
31．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】过凸透镜光心的光线传播方向不改变；通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
32．【考点】近视眼的形成原因；近视眼的矫正．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】图中的物体的像成在视网膜的前方，所以是近视眼，应用发散透镜来矫正，即用凹透镜矫正，如图所示：
33．【考点】凸透镜的三条特殊光线作图；利用光的反射作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【解答】
（1）过平面镜的反射点垂直于镜面作出法线，因为反射光线与镜面的夹角为30°，则反射角为：90°﹣30°＝60°，故入射角也为60°；根据入射角等于60°在法线右侧作出入射光线；
（2）过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：
五．实验探究题（共5小题）
34．【考点】探究凸透镜成像的规律；探究凸透镜成像实验的成像原理．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）当正对太阳光的凸透镜将阳光会聚为一个最小、最亮的点时，会聚点的阳光温度最高、能量最大，将纸烤焦的时间也就最短；而凸透镜将阳光会聚为一个最小、最亮的点时，这点到凸透镜光心的距离即为焦距；由图可知，当凸透镜到纸的距离为10cm时将纸烤焦的时间最短，则凸透镜到纸的距离为10cm时会聚的点最小、最亮，故该凸透镜的焦距为10cm；
（2）当透镜与蜡烛的距离为15cm，此时2f＞u＞f，成倒立、放大的实像；
仅将蜡烛和光屏位置对调，此时物距等于原来的像距，像距等于原来的物距，根据光路可逆，在光屏上能得到一个清晰的像；
（3）将蜡烛移至图丙所示位置，此时物距u＝50cm﹣45cm＝5cm＜f，成正立、放大的虚像。
故答案为：（1）10；（2）放大；能；在光的折射现象中，光路可逆；（3）虚。
35．【考点】探究凸透镜成像的规律；探究固体熔化时温度的变化规律；实验 测量平均速度．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）如图甲所示，是“测量小车运动的平均速度”的实验装置。根据v，除图中的刻度尺外，本实验中用到的测量工具还有秒表；
图丙中BC段的路程：
sBC＝40.0cm﹣0.0cm＝40.0cm；
（2）如图乙所示，海波在熔化过程中，有一段固定不变的温度，这个温度叫熔点，是48℃，晶体为有固定熔点的物质，因此海波为晶体；
（3）为使烛焰的像始终成在光屏的中央，通过调节蜡烛、水透镜、光屏三者的中心在同一高度；
由图可知此时的物距为50.0cm，像距为20.0cm，物距大于像距，光屏得到倒立、缩小的实像，是照相机的原理。
故答案为：（1）秒表；40.0；（2）48；晶体；（3）同一高度；照相机。
36．【考点】远视眼的矫正；探究水沸腾时温度变化的特点；实验 测量平均速度．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）根据表格中的数据可知，当水温在98℃时，吸收热量，温度不变，水在沸腾过程中温度保持98℃不变，所以水沸点为98℃，故第6min的数据记录错误；
（2）小球做加速运动，由图可知小球在BC段运动的速度最大，
小球在BC段运动的平均速度：
vBC0.75m/s；
（3）要模拟远视眼，应更换一个焦距长的凸透镜；如要模拟远视眼的矫正，应再在凸透镜和蜡烛之间增加一个适当的老花镜，使光屏上再次呈现清晰的像。
故答案为：（1）98；6；（2）BC；0.75；（3）长；蜡烛。
37．【考点】探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则；探究凸透镜成像实验的成像原理．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）为使像成在光屏中央，实验前应调整烛焰、凸透镜和光屏的中心高度相同；
（2）如图所示，物距大于像距，根据凸透镜成像规律可知，此时物距大于二倍焦距，所成的是倒立、缩小的实像，是照相机的应用。
故答案为：（1）相同；（2）倒立；照相机。
38．【考点】探究凸透镜成像的规律；探究凸透镜成像实验的成像原理；由v，u，f判断成像的性质；主光轴、光心、焦点、焦距．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】让一束平行于凸透镜主光轴的光经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，由图甲可知，凸透镜的焦距：f＝50.0cm﹣40.0cm＝10.0cm；
当凸透镜和蜡烛的位置如图乙所示时，物距小于像距，成倒立、放大的实像，这一特点的应用是投影仪或幻灯机；
把图乙中的蜡烛向左移动，要想在光屏上再次呈现清晰的像，根据凸透镜成实像物近像远像变大，物远像近像变小，需将光屏向左移动到适当位置，此时所成的清晰的像与原图乙中的像相比变小。
故答案为：10.0；放大；投影仪；左；变小。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
专题04 光凸透镜成像规律
五年（2021-2025）中考（一年模拟）物理真题分类汇编，研真题，明考向。为了进一步配合广大师生复习备考，21教育重磅推出《（2021-2025）五年中考真题和一年模拟分类汇编》系列。本套资料设计科学，根据地区试题汇编，按照知识点构成情况，将试题分解组合，全面呈现各学科知识点在五年中考和一年模拟题中的考查情况，是考生掌握当地中考命题动向、熟悉中考考查方式、复习备考不可或缺的精品资料！
1．（2025 广西）由于平时不注意科学用眼，小明只能看清近处物体，看不清远处物体，他患了 视眼，可配戴由 （选填“凹”或“凸”）透镜制成的眼镜矫正视力。
2．（2024 广西）如图所示的眼镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
3．（2023 广西）为矫正远视眼，佩戴的眼镜片是（ ）
A．凸透镜 B．凹透镜 C．平面镜 D．凸面镜
4．（多选）（2023 广西）小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像，下列说法正确的是（ ）
A．此时成像特点与照相机的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动
5．（2022 桂林）在如图所示的光学元件中，属于凸透镜的是（ ）
A． B． C． D．
6．（2022 梧州）购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（ ）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像
7．（2022 柳州）人的眼球结构如图所示，眼睛的成像原理跟 （选填“凸”或“凹”）透镜类似，其中 相当于光屏。
8．（2022 玉林）如图所示，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与 （选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的 （选填“实”或“虚”）像。
9．（2022 贺州）如图所示的四个透镜，属于凸透镜的有 ，属于凹透镜的有 （两空均填编号）。
10．（2022 广西）在较暗的室内，手持一个凸透镜，在白墙和点燃的蜡烛间移动（离墙近些），在墙上能看到烛焰 （选填“正立”或“倒立”）缩小的像，根据这个原理可制成 （选填“照相机”或“投影仪”）。
11．（2022 百色）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。
12．（2022 河池）如图所示，请完成光线通过透镜后的光路。
13．（2022 玉林）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两束
入射光线经他的晶状体折射后对应的光线。
14．（2022 广西）请在图中画出两入射光线通过凸透镜后的光线。
15．（2022 柳州）如图，画出入射光线经过透镜后的折射光线。
16．（2022 贵港）小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 。
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 （选填“照相机”、“投影仪”或“放大镜”）的成像特点相同。
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 （选填“能”或“不能”）成完整的像。
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向 端移动适当距离，光屏上即可重新成烛焰清晰的像。
17．（2021 梧州）如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
18．（2021 广西）如图是一位同学眼球成像的示意图，他所患眼疾及矫正视力应配戴的透镜类型是（ ）
A．远视眼，凸透镜 B．远视眼，凹透镜
C．近视眼，凸透镜 D．近视眼，凹透镜
19．（2021 广西）毕业照给同学们留下了美好的青春记忆。拍照时（ ）
A．照相机镜头相当于凹透镜 B．同学们应站在镜头一倍焦距以内
C．照相机成缩小的实像 D．想让成的像变大，镜头应远离同学们
20．（2021 贺州）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同
C．该凸透镜的焦距为20cm
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
21．（2021 百色）如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（ ）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
22．（2021 贺州）人眼的晶状体和角膜的共同作用相当于一个 （选填“凸”或“凹”）透镜；小明由于平时不注意用眼，造成了眼睛近视，他应通过佩戴 （选填“凸”或“凹”）透镜的眼镜来矫正视力。
23．（2021 贵港）在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。实验中，调整烛焰、凸透镜、光屏的中心在 。将一支点燃的蜡烛放在凸透镜前18cm处，光屏上得到清晰的像。然后在烛焰和凸透镜之间放置了一个近视眼镜片，光屏上烛焰的清晰像变模糊了。若想在光屏上重新得到清晰的烛焰像，应将光屏 凸透镜。
24．（2021 玉林）如图所示，请在图中画出近视眼能看清近处物体发出的两束入射光线经晶状体折射后对应的光线。
25．（2021 桂林）请画出图中入射光线经过凸透镜后的光线。
26．（2021 贵港）请在图中画出光线经过凹透镜后的光路图（F为焦点）。
27．（2021 柳州）同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 （选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 的测量结果准确度较高，小刚使用的应该是手电筒 。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 （选填“实”或“虚”）像；当u＝f时， （选填“能”或“不能”）观察到烛焰的像；当u＞f时，光屏上能出现烛焰的像，说明该像是 （选填“实”或“虚”）像。同学们分析得出结论：像的虚实由u和f的大小关系决定。
28．（2021 河池）某物理兴趣小组在做“探究凸透镜成像的规律”实验时，进行了如下操作：
（1）从左到右在光具座上依次安放蜡烛、凸透镜、光屏，点燃蜡烛，调节烛焰、凸透镜、光屏，使它们的中心大致在 ；
（2）当蜡烛距凸透镜20cm时，把光屏移至适当位置，恰能在光屏上得到一个等大清晰的像，则凸透镜的焦距是 cm；
（3）当蜡烛放在如图所示位置时，调节光屏至适当位置，可在光屏上得到一个倒立、 的实像。
一．选择题（共14小题）
1．（2025 兴宁区校级三模）如图，商家推出扫码兑奖活动，手机扫描瓶盖二维码时，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，下列说法正确的是（ ）
A．瓶盖上的二维码是光源
B．影像传感器上成的是正立缩小的实像
C．扫码时二维码要位于摄像头二倍焦距以外
D．要使屏幕上二维码的像变小，只需将二维码靠近凸透镜
2．（2025 广西模拟）如图是“智慧苏州”云端摄像头拍摄到的交通违章情况。云端摄像头的镜头相当于一块透镜，其数字化接收器相当于光屏，以下分析不正确的是（ ）
A．摄像头相当于凸透镜
B．货车距摄像头的距离大于两倍焦距
C．数字化接收器上接收到的是正立缩小的虚像
D．货车行驶越远，成像越小
3．（2025 青秀区校级三模）青少年时期是近视的高发期，长时间上网、看电视、玩手机都有可能导致近视，如图所示，能正确表示近视眼成像情况和矫正方法的是（ ）
A．甲丙 B．甲丁 C．乙丙 D．乙丁
4．（2025 广西模拟）不要随意丢弃尚未喝尽的矿泉水瓶，因为这些瓶子可能因为阳光的聚光作用而酿成森林大火，这些矿泉水瓶相当于（ ）
A．平面镜 B．凸透镜 C．凹透镜 D．三棱镜
5．（2025 西乡塘区模拟）小红学完透镜后，课后实践自制的照相机模型，如图所示。凸透镜对着窗外的榕树，橡皮膜上呈现榕树清晰的像是（ ）
A．倒立放大的实像 B．倒立缩小的实像
C．倒立等大的实像 D．正立放大的虚像
6．（2025 良庆区模拟）如图所示的眼镜片是（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
7．（2025 港北区三模）如图甲所示是中考励志宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了镜面反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变大
D．地面上看到的是放大的虚像
8．（2025 钦州一模）如图，人形机器人正在给汽车做质检工作，其头部安装有摄像头。下列说法正确的是（ ）
A．摄像头的镜头相当于凹透镜
B．摄像头所成的像是倒立的虚像
C．摄像头靠近汽车时所成的像变大
D．摄像头成像的原理与放大镜相同
9．（2025 覃塘区一模）如图是学校门禁的刷脸机，师生通过“刷脸”进出校园，下列说法正确的是（ ）
A．摄像头相当于一个凸透镜
B．摄像头成像特点与投影仪相同
C．“刷脸”时，摄像头成的是放大的实像
D．与摄像头作用相当的镜片可用于矫正近视眼
10．（2025 西乡塘区校级模拟）如图为我国自主研发的“机器狗”，头部的“眼睛”能提供感知外界的“视觉”，其成像原理与人眼相似，主要由光学镜头（相当于晶状体）、内置光电传感器（相当于视网膜）组成。“机器狗”的“眼睛”正常工作时，下列说法正确的是（ ）
A．光学镜头对光有发散作用
B．被观测物体在光电传感器上成正立、缩小的像
C．“眼睛”靠近被观测物体时，光电传感器上的像变小
D．“眼睛”到被观测物体的距离大于光学镜头的二倍焦距
11．（2025 南宁一模）如图，《淮南万毕术》中记载：“削冰令圆，举以向日，以艾承其影，则火生。”下列关于其涉及的物理知识，分析正确的是（ ）
A．制成的冰镜对光有发散作用
B．“削冰令圆”就是把冰块制成凹透镜
C．用于矫正近视眼的透镜与该冰镜形状相似
D．若要“火生”，把“艾”放在冰镜的一倍焦距处最好
12．（2025 广西三模）如图，是利用激光投影和成像技术的阅读设备——“光影阅读器”，开机后该设备将阅读资源投影到白色桌面上。关于此投影设备，下列相关说法正确的是（ ）
A．成像原理是光的反射
B．应选用光滑的白色桌面
C．所成的像是放大的虚像
D．镜头与远视眼镜的镜片类型相同
13．（2025 广西模拟）在探究凸透镜成像的规律实验中，将点燃的蜡烛、凸透镜（焦距10cm）如图固定，无论怎么移动光屏都无法成像，下列说法中正确的是（ ）
A．只向左移动蜡烛至光具座上30.0cm位置，再调节光屏上能呈现烛焰缩小的像
B．只向左移动蜡烛至光具座上40.0cm位置，再调节光屏上能呈现烛焰放大的像
C．只向右移动凸透镜至光具座上60.0cm位置，再调节光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
14．（2025 南宁一模）王老师戴着眼镜在批改作业，听到远处有学生喊他，他需要摘下眼镜才能看清学生的容貌，如图所示。由此可以推断，王老师佩戴的眼镜属于（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜
二．多选题（共4小题）
（多选）15．（2025 青秀区一模）为了加强管理，学校利用人工智能技术，实行“刷脸”考勤制度。如图所示，“刷脸”时，下列说法正确的是（ ）
A．摄像头成像特点与照相机相同
B．面部应位于摄像头两倍焦距之外
C．面部经摄像头成倒立放大的实像
D．面部靠近摄像头时所成的像变小
（多选）16．（2025 青秀区校级模拟）如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中正确的是（ ）
A．平面镜的作用是改变光的传播方向
B．屏幕表面粗糙有利于光发生镜面反射
C．物体在屏幕上所成的像是一个放大的虚像
D．若使屏幕上的像变大，应使凸透镜靠近投影片
（多选）17．（2025 广西模拟）如图所示，智能快递车正在运送包裹，用户通过人脸识别取货。下列分析正确的是（ ）
A．用户看见快递车，是因为光在它表面发生了折射
B．智能快递车上的摄像头利用了光的反射原理工作
C．人脸识别时，人通过摄像头成倒立、缩小的实像
D．人脸识别时，要使成像变大，人应靠近摄像头
（多选）18．（2025 青秀区校级二模）如图是商场中使用的广告投影灯及内部简化结构图，凸透镜的焦距为20cm。下列说法正确的是（ ）
A．该凸透镜对光有会聚作用
B．广告片到凸透镜的距离应在20cm～40cm范围内调节
C．想要增大地面上的画面应增大广告片到凸透镜的距离
D．人们能从不同方向看到广告图标是因为地面对光产生镜面反射
三．填空题（共5小题）
19．（2025 兴宁区模拟）近视眼的形成是由于晶状体太 （选填“薄”或“厚”），看远处物体时像会成在视网膜之前，需要佩戴一个焦距合适的 透镜进行矫正。
20．（2025 广西模拟）如图所示是小刚在青秀山用照相机拍摄的龙象塔的照片，照相机的镜头相当于 （选填“凸透镜”或“凹透镜”），小刚若想拍摄龙象塔的远景，可以将镜头适当 （选填“靠近”或“远离”）龙象塔。
21．（2025 青秀区二模）小明由于不注意用眼卫生导致视力下降，如图所示说明小明患上了 眼，需要用 （选填“凸”或“凹”）透镜进行矫正。
22．（2025 北流市校级二模）如图是人的眼球部分结构示意图，其中对进入眼球的光线具有会聚作用的结构是 ；与人的眼球成像原理相同的是 （选填“放大镜”、“幻灯机”或“照相机”）。
23．（2025 港北区模拟）2025年春节档电影《哪吒2》总票房高居票房影史榜榜首。周末，小丽跟同学们组团一起再次观看《哪吒2》，电影放映机的镜头相当于 镜，为达到更好的观影效果，技术人员调小了镜头与放映机内LED屏（相当于电影胶片）的距离，为了让银幕上的画面清晰，应该将电影放映机 （选填“靠近”或“远离”）屏幕。
四．作图题（共10小题）
24．（2025 青秀区二模）如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。
25．（2025 兴宁区校级模拟）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
（1）光线a经过凸透镜折射后的光线。
（2）光线b经过平面镜反射后的光线。
26．（2025 贺州一模）请完成如图的入射光线和折射光线。
27．（2025 玉林模拟）眼睛是心灵的窗户，我们要有保护视力的意识。如图是李老师戴眼镜矫正视力的部分光路，请在方框内画出矫正视力的透镜，并画出两条光线经晶状体折射后的光线。
28．（2025 兴宁区模拟）博物馆展台上有一枚印章，其上方放置一凸透镜，透过它能看到放大的印章。请在图中画出光线a、c经过凸透镜折射后的光线。
29．（2025 广西模拟）请将图中的光路补充完整，画出相应的入射光线。
30．（2025 西乡塘区模拟）一束平行于主光轴的光线，经凸透镜折射后射在水平镜面上并发生反射，请完成光路图。
31．（2025 玉林一模）请在图中根据折射光线画出对应的入射光线。
32．（2025 钦州一模）请在如图虚线框内填上合适的透镜，对该视力缺陷进行矫正。
33．（2025 象州县模拟）如图所示（F为凸透镜的焦点），BC为某光线经过平面镜后的反射光线，请画出：
（1）与BC对应的入射光线并标出入射角的大小；
（2）光线BC经凸透镜后的折射光线。
五．实验探究题（共5小题）
34．（2025 都安县模拟）小聪在探究凸透镜成像特点。
（1）如图甲，他将凸透镜正对着太阳光，在透镜下方平行地放上白纸，测出透镜与白纸间的距离s与对应的白纸被烤焦的时间t，绘制如图乙所示的图象。由图乙可知，白纸被烤焦的最短时间是2min，对应的s为 cm，此距离即为该透镜的焦距。
（2）当透镜与蜡烛的距离为15cm时，可在光屏上得到一个倒立、 （选填“放大”、“缩小”或“等大”）的清晰实像，接下来将蜡烛和光屏位置对调，在光屏上 （选填“能”或“不能”）得到一个清晰的像，原因是 。
（3）将蜡烛移至图丙所示位置，透过凸透镜会看到烛焰所成的 （选填“虚”或“实”）像。
35．（2025 兴宁区校级模拟）（1）如图甲，在“测量小车运动的平均速度”实验中。除图中的刻度尺外，本实验中用到的测量工具还有 ；图中BC段的路程sBC＝ cm。
（2）如图乙，在“探究海波熔化的特点”实验中，绘制出了海波熔化时的温度﹣时间图象。由图可知，海波的熔点为 ℃，可以判断海波是 （选填“晶体”或“非晶体”）。
（3）如图丙，在“用水透镜探究凸透镜的成像规律”实验中，通过调节蜡烛、水透镜、光屏三者的中心在 上，此时烛焰在光屏上恰好成清晰的像，该像的特点与 （选填“照相机”“投影仪”或“放大镜”）的成像特点相同。
36．（2025 柳州二模）（1）下表是某同学记录水在沸腾前后温度变化的实验数据。分析可知，他测出水的沸点是 ℃，其中时间为 min的这组数据为记录错误。
时间/min 0 1 2 3 4 5 6 7 8 9 …
温度/℃ 95 96 97 98 98 98 96 98 98 98 …
（2）某同学利用如图1所示的装置测量小球在斜面上运动的速度。让小球从A点由静止沿斜面运动，记录了小球在A、B、C三个位置的时刻，相邻位置的时间间隔均为1s。小球在AB、BC、AC各段运动的平均速度最大的是 段，该平均速度为 m/s（结果保留两位小数）。
（3）某同学用如图2实验装置模拟眼睛看东西。在光屏上呈现蜡烛清晰的像后，如要模拟远视眼，应更换一个焦距更 （选填“长”或“短”）的凸透镜；如要模拟远视眼的矫正，应再在凸透镜和 之间增加一个适当的老花镜，使光屏上再次呈现清晰的像。
37．（2025 兴宁区校级模拟）用焦距为10cm的凸透镜探究凸透镜成像规律时，将F形LED光源、凸透镜和光屏依次放在光具座上，并将凸透镜固定在50cm刻度线处。调整F形光源、凸透镜和光屏，使他们中心高度 ；当F形光源和光屏的位置如图所示时，光屏上承接到的是F形光源清晰的 （选填“倒立”或“正立”）、缩小的实像。应用了此成像特点的是 （选填“照相机”“放大镜”或“投影仪”）。
38．（2025 柳州一模）小李在探究凸透镜成像规律时，用图甲所示的方法测量凸透镜的焦距，图甲中光屏上呈现最小、最亮的光斑，该凸透镜的焦距是 cm（估读到分度值的下一位）。当凸透镜和蜡烛的位置如图乙所示时，光屏上呈现一个清晰的像，这个像是倒立、 （选填“放大”“缩小”或“等大”）的像，此时的成像规律与 （选填“照相机”“投影仪”或“放大镜”）相同。若把图乙中的蜡烛向左移动，要想在光屏上再次呈现清晰的像，需将光屏向 （选填“左”或“右”）移动到适当位置，此时所成的清晰的像与原图乙中的像相比 （选填“变大”“变小”或“不变”）。
五年真题参考答案与试题解析
1．【考点】近视眼的矫正．版权所有
【专题】应用题；电能和电功率；应用能力．
【解答】小明同学只能看清近处的物体，而看不清远处的物体，是晶状体和角膜构成的透镜较厚，会聚能力较强，晶状体无法自动调节，看远处的物体时，将像成在视网膜的前面。该同学患上近视眼，为了使像正好呈在视网膜上，应使光线推迟会聚，使所成的像相对于晶状体后移，应佩戴发散透镜即凹透镜。
故答案为：近；凹。
2．【考点】透镜的辨析．版权所有
【专题】透镜及其应用；应用能力．
【解答】AB、凸面镜和凹面镜不能透过光线，故AB不符合题意；
CD、由图可知，透过眼镜片看到的是正立、放大的虚像，则该镜片是凸透镜，故C符合题意、D不符合题意。
故选：C。
3．【考点】远视眼的形成原因；远视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】凸透镜对光线有会聚作用，配戴凸透镜，使进入眼睛的光线会聚，像的位置前移，使像成在视网膜上。
故选：A。
4．【考点】探究凸透镜成像的规律．版权所有
【专题】透镜及其应用；理解能力；分析、综合能力．
【解答】A、由图可知，物距u＝40.0cm﹣25.0cm＝15.0cm；像距v＝69.0cm﹣40.0cm＝29.0cm；物距小于像距，此时应成倒立放大的实像，投影仪根据这个原理制成；故A错误；
B、由A分析知，物距小于像距，凸透镜成倒立放大的实像，故f＜u＜2f，v＞2f，即f＜15.0cm＜2f，29.0cm＞2f，所以7.5cm＜f＜14.5cm，
故B错误；
C、“水凸透镜”的厚度变大，会聚作用变强，水透镜的焦距变小；“水凸透镜”的厚度变小，会聚作用变弱，水透镜的焦距变大；故C正确；
D、蜡烛燃烧变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向可知，像的位置向上移动，故D正确。
故选：CD。
5．【考点】透镜的辨析．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：AB、中间薄、边缘厚的透镜是凹透镜，故AB错误；
C、该透镜中间厚、边缘薄，为凸透镜，故C正确；
D、该元件厚度相同，不是凸透镜，也不是凹透镜，故D错误。
故选：C。
6．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、摄像头相当于一个凸透镜，故A错误；
B、物体通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B正确；
CD、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故CD错误。
故选：B。
7．【考点】眼睛的视物原理；眼睛的结构与视物原理．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：人的眼睛像一架神奇的照相机，晶状体相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立、缩小的实像。
故答案为：凸；视网膜。
8．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，当u＞2f时，成倒立、缩小的实像，照相机利用了此原理。
故答案为：照相机；实。
9．【考点】透镜的种类．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：如图，②③透镜中间比边缘厚是凸透镜；
①④透镜中间比边缘薄是凹透镜。
故答案为：②③；①④。
10．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】解：点燃的蜡烛在墙上能接收到像，由于凸透镜离墙近些，说明物距大于像距，所以墙上得到烛焰清晰的倒立、缩小的实像；
人们利用这个原理制成了照相机。
故答案为：倒立；照相机。
11．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】透镜及其应用．
【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变，如图：
12．【考点】凹透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】应用题；作图题；透镜及其应用；应用能力．
【解答】解：过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：
13．【考点】近视眼的形成原因．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】解：近视眼看远处的物体时，物体发出的光会会聚在视网膜前面，如图所示：
。
14．【考点】凸透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用．
【解答】对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
15．【考点】透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用．
【解答】解：入射光线过焦点，经过凸透镜折射后，则折射光线将平行主光轴射出，如图所示：
16．【考点】探究凸透镜成像实验仪器的摆放原则；探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；分析、综合能力．
【解答】解：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；
（2）由图可知，物距u＝50.0cm﹣20.0cm＝30.0cm，像距v＝65.0cm﹣50.0cm＝15.0cm，已知f＝10cm，此时u＞2f，成倒立、缩小的实像，能够说明照相机的成像原理；
（3）若用一张纸片遮住了凸透镜的上半部，物体上任一点都有光线射向凸透镜下半部，经凸透镜折射后，照样能会聚成完整的烛焰的像，折射光线减少，会聚成的像变暗；
（4）老花镜是一个凸透镜，对光线有会聚作用，使光提前会聚将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，此时清晰的像成在光屏左侧，要在光屏上重新承接到烛焰清晰的像，光屏应向左移动。
故答案为：（1）同一高度；（2）照相机；（3）能；（4）左。
17．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
AB、圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜；该“凸透镜”能使图片横向放大、左右颠倒；由乙图可知，此时的老鼠的像与甲图中的老鼠相比，是放大、左右颠倒的实像，故AB错误；
C、将漫画逐渐靠近水杯，当物距小于焦距时，成正立、放大的虚像，透过水杯看到的老鼠还是向右跑的，不是始终掉头的，故C错误。
D、若将漫画离水杯再远一些，物距变大，像距变小，像变小，透过水杯看到的老鼠会变“瘦”一些，故D正确；
故选：D。
18．【考点】近视眼的形成原因；近视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】近视眼是晶状体曲度变大，会聚能力增强，像呈在视网膜的前方，应佩戴发散透镜，即凹透镜进行矫正，故D正确。
故选：D。
19．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；理解能力．
【解答】
ABC、照相机镜头相当于凸透镜，当同学们在凸透镜的二倍焦距之外时，成倒立、缩小的实像，故AB错误，C正确；
D、想让成的像变大，应增大像距，减小物距，即镜头应靠近同学们，故D错误。
故选：C。
20．【考点】探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；应用能力．
【解答】
ABC、蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则u＝v＝20.0cm＝2f，所以焦距为f＝10.0cm；
将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，物距变大了，像距会变小，光屏应向左移动，才能在光屏上呈现清晰的像；此时的物距大于二倍焦距，成倒立、缩小的实像，其应用是照相机，故AC错误，B正确；
D、探究凸透镜成像规律时，随着蜡烛燃烧而变短，根据过光心的光线不改变传播方向可知，光屏上的像会向上移动，故D错误。
故选：B。
21．【考点】探究凸透镜成像的规律．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、由甲图可知该透镜焦距为40.0cm﹣30.0cm＝10.0cm，故A正确；
B、由图乙可知，物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，所以向左适当移动光屏可以得到倒立、缩小的实像，故B正确；
C、如图乙所示，将蜡烛移至30cm处，此时的物距等于二倍焦距，所以光屏上可得到倒立、等大的实像，故C正确；
D、如图乙所示，将蜡烛移至45cm处，物距小于焦距，凸透镜成正立、放大的虚像，虚像不能成在光屏上，故D错误。
故选：D。
22．【考点】眼睛的结构与视物原理；近视眼的形成原因；近视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】人眼的晶状体和角膜的共同作用相当于一个凸透镜。近视眼是因为晶状体太厚，折光能力太强，或者眼球在前后方向上太长，来自远处点的光会聚在视网膜前，对近视眼的矫正可通过凹透镜对光线的发散作用进行矫正。
故答案为：凸；凹。
26．【考点】加装眼镜片；探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】实验中，应调整烛焰、凸透镜、光屏的中心大致在同一高度上，这样烛焰的像才能成在光屏的中央；在蜡烛和凸透镜之间放一个近视眼镜片，由于近视眼镜是凹透镜，对光线具有发散作用，使得像推迟会聚，像成在了光屏的后方，应将光屏向远离凸透镜的方向移动适当的距离，可在光屏上再次得到清晰的像。
故答案为：同一高度；远离。
24．【考点】近视眼的形成原因．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】近视眼看近处的物体时，物体发出的光会会聚在视网膜上，如图所示：
25．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点。如图所示：
26．【考点】凹透镜的三条特殊光线作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】由图可知，上面的入射光线平行凹透镜的主光轴，则折射光线反向延长通过焦点；
下面的入射光线经过焦点，则折射光线会平行于主光轴，如图所示：
。
27．【考点】探究凸透镜成像实验的环境选择；探究凸透镜成像的规律．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）在“探究凸透镜成像的规律”实验中，为了便于观察实验现象，实验的环境应该较暗一些；
（2）由图可知，手电筒A发出的为平行光，而只有平行于主光轴的入射光线经凸透镜折射以后过焦点，所以手电筒A的测量结果准确；而手电筒B的是发散光，经凸透镜折射后会聚在焦点的后面，所以测量的焦距会偏大，由于小刚的测量结果总比小丁的测量结果小，所以小丁用的手电筒B，而小刚用的手电筒A；
（3）当物距u＜f时，成正立放大的虚像；当u＝f时，不成像；当u＞f时，成倒立的实像。
故答案为：（1）较暗；（2）A；A；（3）虚；不能；实。
28．【考点】探究凸透镜成像实验的成像原理；探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）在做凸透镜成像的实验中，为了使烛焰的像成在光屏的中央，要调节蜡烛焰心、凸透镜光心、光屏的中心大致在同一高度上；
（2）凸透镜成像时，物体放在距离凸透镜20cm处时，光屏上得到倒立、等大的实像，所以20cm＝2f，所以f＝10cm；
（3）由图可知，此时的物距为30cm，物体处于2倍焦距以外，移动光屏，可在光屏上得到一个清晰、倒立、缩小的实像.
故答案为：（1）同一高度上；（2）10；（3）缩小。
一年模拟参考答案与试题解析
一．选择题（共14小题）
1．【考点】凸透镜成像规律的应用；光源的概念与判断．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
A、二维码本身不发光，不是光源，故A错误；
B、手机摄像头相当于凸透镜，影像传感器相当于光屏，在影像传感器上成的是倒立缩小的实像，故B错误；
C、手机摄像头相当于凸透镜，是利用物体在2倍焦距以外，凸透镜成倒立、缩小实像的原理工作的，所以，二维码要位于摄像头二倍焦距以外，故C正确；
D、如果要让像变小一些，因凸透镜成实像时，物远像近像变小，所以应增大物距，应将二维码远离凸透镜，故D错误。
故选：C。
2．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
ABC、摄像头相当于照相机，摄像头的镜头相当于一个凸透镜，拍摄时，物距远大于2倍焦距，所以此时成倒立缩小的实像，故AB正确，C错误；
D、凸透镜成实像时，货车行驶越远，物距越大，像距越小，则所成像越小，故D正确。
故选：C。
3．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】透镜及其应用；应用能力．
【解答】近视眼是由于晶状体对光线的会聚作用太强造成的，使远处物体射来的光线会聚在视网膜的前方；
由图知，甲图的入射光线会聚在视网膜的前方，所以甲图表示了近视眼的成像情况；
结合图示可知，为了使像刚好成在视网膜上，需要使入射光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则丙图能正确表示近视眼的矫正情况。
故选：A。
4．【考点】凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】尚未喝尽的矿泉水瓶形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾，故B正确，ACD错误。
故选：B。
5．【考点】由v，u，f判断成像的性质．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】自制的照相机模型，把凸透镜对着窗外的榕树，可以看到室外景物清晰的像，榕树到凸透镜的距离大于二倍焦距，则小红观察到的这个像倒立、缩小的实像，故B正确，ACD错误。
故选：B。
6．【考点】透镜的辨析．版权所有
【专题】透镜及其应用；分析、综合能力．
【解答】图中眼镜片将字放大，成正立放大的虚像，根据凸透镜能成正立放大虚像的特点，可判断眼镜片是凸透镜。故C符合题意，ABD不符合题意。
故选：C。
7．【考点】凸透镜成像规律的应用；漫反射．版权所有
【专题】应用题；光的传播和反射、平面镜成像；透镜及其应用；分析、综合能力．
【解答】A、不同方向都能看到图案是光在地面发生了漫反射，故A错误；
B、该投影灯利用凸透镜将较小的图案放大为较大的像，应用了当凸透镜成实像时，物距小于像距，成倒立放大的实像，与照相机原理不同，故B错误；
C、凸透镜成实像时，当物距变小时，像距会变大，像也会变大，故调小镜头与图片的距离图案变大，故C正确；
D、地面上能看到放大的图案，是实像，故D错误。
故选：C。
8．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABD、摄像头的镜头是一个凸透镜，其成像原理与照相机相同，成倒立、缩小的实像，故ABD错误；
C、摄像头靠近汽车，此时物距减小，根据凸透镜成实像时，物近像远像变大可知，摄像头所成的像变大，故C正确。
故选：C。
9．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABC、摄像头相当于一个凸透镜，当u＞2f时，成倒立、缩小的实像，与照相机原理相同，故A正确，BC错误。
D、近视眼戴凹透镜加以矫正，摄像头相当于一个凸透镜，故D错误。
故选：A。
10．【考点】凸透镜成像规律的应用；凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】ABD、机器狗的镜头是一个凸透镜，凸透镜对光线具有会聚作用，是利用物距大于二倍焦距时，成倒立、缩小的实像的规律工作的；因此人脸识别取货时，人脸位于镜头二倍焦距以外，故AB错误，D正确；
C、“眼睛”靠近被观测物体时，物距越小，像距越大，像越大，故C错误。
故选：D。
11．【考点】凸透镜的会聚作用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】AB．“削冰令圆”是把冰块制成对光有会聚作用的凸透镜，故AB错误；
C．近视眼的晶状体太厚，折光能力太强，因此要佩戴对光有发散作用的透镜，与该冰镜的透镜种类不同，故C错误；
D．光平行于主光轴入射时，折射后的光会聚在冰镜的焦点处，因此生火时把“艾”放在冰镜的一倍焦距处最好，故D正确。
故选：D。
12．【考点】凸透镜成像规律的应用；远视眼的矫正；漫反射．版权所有
【解答】AC、该激光投影成像原理与投影仪相同，物体处于凸透镜一到两倍焦距之间，经过折射，成倒立、放大的实像，故AC不符合题意；
B、该成像技术将像投影到白色桌面上，在桌面上发生漫反射，使人在不同的方向上都能看到，所以白色桌面应该是粗糙的，故B不符合题意；
D、远视眼成像于视网膜前，需配戴凸透镜进行矫正，其镜片类型与该投影的镜头的镜片类型相同，故D符合题意。
故选：D。
13．【考点】凸透镜成像规律的应用．版权所有
【专题】透镜及其应用；应用能力．
【解答】A、只向左移动蜡烛至光具座上30.0cm位置，物距u＝45.0cm﹣30.0cm＝15.0cm，此时物距在一倍焦距和二倍焦距之内，像距大于二倍焦距，此时成倒立放大的实像，故A错误。
B、只向左移动蜡烛至光具座上40.0cm位置，物距u'＝45.0cm﹣40.0cm＝5.0cm，即物距在一倍焦距以内，成正立放大的虚像，虚像不能呈现在光屏上，故B错误；
C、只向右移动凸透镜至光具座上60.0cm位置，物距u''＝60.0cm﹣35.0cm＝25.0cm，即物距大于二倍焦距，成倒立缩小的实像，故C错误；
D、此时像距与物距之间距离75.0cm﹣35.0cm＝40.0cm＝4f，只移动凸透镜至适当位置，使物距等于像距，成倒立等大的实像，故D正确。
故选：D。
14．【考点】远视眼的矫正．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的。远视矫正方法，需配戴凸透镜。由题意可知：王老师所戴眼镜的镜片是凸透镜。
故选：A。
二．多选题（共4小题）
15．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】
A、摄像头相当于一个凸透镜，光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故A正确；
BC、当u＞2f时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故B正确、C错误；
D、面部靠近摄像头时，物距减小了，像距变大，人经摄像头所成的像会变大，故D错误。
故选：AB。
16．【考点】投影仪；漫反射；凸透镜成像的动态变化．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A、投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，故A正确。
B、屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，故B错误；
C、投影仪成放大、倒立的实像，故C错误；
D、若使屏幕上的像变大，应减小物距，所以应使镜头靠近投影片，故D正确。
故选：AD。
17．【考点】凸透镜成像规律的应用；光的反射现象；凸透镜成像的动态变化．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】A．用户看见快递车是由于阳光在它表面发生了反射，故A错误；
B．摄像头的镜头相当于凸透镜，凸透镜对光线具有会聚作用，利用的是光的折射原理，故B错误；
C．人脸识别时，摄像头的镜头相当于凸透镜，识别时物距大于二倍焦距，所成的像是倒立、缩小的实像，故C正确；
D．凸透镜成实像时的动态变化规律：物近像远像变大，人脸识别时，要使成像变大，人应靠近摄像头，故D正确。
故选：CD。
18．【考点】凸透镜成像规律的应用；漫反射；凸透镜的会聚作用．版权所有
【专题】透镜及其应用；应用能力．
【解答】A、投影灯的镜头是凸透镜，凸透镜对光线具有会聚作用，故A正确；
B、该投影灯的成像原理与投影仪相同，成倒立、放大的实像，则广告片到镜头的距离在一倍焦距和两倍焦距之间，即广告片到镜头的距离应在20﹣40cm的范围内调节，故B正确；
C、想使地面上的画面变大，根据凸透镜成实像时，物近像远像变大可知，需减小广告片到镜头的距离，故C错误；
D、人们能从不同方向看到广告图标，这说明反射光线射向四面八方，光在地面发生了漫反射，故D错误。
故选：AB。
三．填空题（共5小题）
19．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】近视眼的形成是由于晶状体太厚，观察远处物体时，物体通过晶状体所成的像落在视网膜的前方，这是近视眼，需要佩戴一个焦距合适对光线具有发散作用的凹透镜进行矫正。故答案为：厚；凹。
20．【考点】照相机．版权所有
【专题】透镜及其应用；理解能力．
【解答】照相机的镜头相当于凸透镜，成的是倒立、缩小的实像；小刚若想拍摄龙象塔的远景，应该让像变小一些，要使照相机远离龙象塔，增大物距，同时应减小像距才可以在底片上得到清晰的像。
故答案为：凸透镜；远离。
21．【考点】近视眼的矫正；近视眼的形成原因．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】由题图可知：像成在视网膜的前方，所以该类型是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，即凹透镜使光线推迟会聚。
故答案为：近视；凹。
22．【考点】眼睛的视物原理．版权所有
【专题】透镜及其应用；应用能力．
【解答】晶状体在眼球中起到了类似凸透镜的作用，它能够将进入眼球的光线进行会聚，使得光线能够准确地聚焦在视网膜上，从而形成清晰的像；眼球的角膜和晶状体共同组成了类似于照相机的镜头，而视网膜则相当于照相机的底片。当光线进入眼球时，它经过角膜和晶状体的折射后聚焦在视网膜上，形成一个倒立缩小的实像。
故答案为：晶状体；照相机。
23．【考点】凸透镜成像规律的应用．版权所有
【专题】应用题；透镜及其应用；应用能力．
【解答】电影放映机的镜头相当于凸透镜，为了让银幕上的画面清晰，技术人员调小了镜头与放映机内LED屏（相当于电影胶片）的距离，根据凸透镜成实像时的动态变化规律可知，增大像距，即应该将电影放映机远离屏幕。
故答案为：凸透；远离。
四．作图题（共10小题）
24．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，如图所示：
25．【考点】凸透镜的三条特殊光线作图；利用光的反射作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；光的折射、光的色散；应用能力．
【解答】平行于主光轴的光线a经过凸透镜折射后，会聚于焦点；
先过入射点垂直于平面镜画出法线，再根据反射角等于入射角，在法线的另一侧画出反射光线，如图所示：
26．【考点】凹透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】
过凹透镜光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，如图所示：
27．【考点】近视眼的矫正．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】由图中光线情况可知，光线经矫正视力的透镜后开始发散，说明是凹透镜，而矫正后折射的光线在视网膜上会聚成像，如图所示：
28．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】平行于主光轴的光线a经过凸透镜折射后，会聚于焦点；过光心的光线其传播方向不变，如图所示：
29．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】应用题；作图题；透镜及其应用；应用能力．
【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：
30．【考点】凸透镜的三条特殊光线作图；利用光的反射作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【解答】平行于主光轴的光线经凸透镜折射后将过焦点，当照射到平面镜上后会发生反射，根据反射角等于入射角作出反射光线，如图所示：
31．【考点】凸透镜的三条特殊光线作图．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】过凸透镜光心的光线传播方向不改变；通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
32．【考点】近视眼的形成原因；近视眼的矫正．版权所有
【专题】作图题；透镜及其应用；应用能力．
【解答】图中的物体的像成在视网膜的前方，所以是近视眼，应用发散透镜来矫正，即用凹透镜矫正，如图所示：
33．【考点】凸透镜的三条特殊光线作图；利用光的反射作图；透镜的三条特殊光线的作图．版权所有
【专题】作图题；光的传播和反射、平面镜成像；透镜及其应用；应用能力．
【解答】
（1）过平面镜的反射点垂直于镜面作出法线，因为反射光线与镜面的夹角为30°，则反射角为：90°﹣30°＝60°，故入射角也为60°；根据入射角等于60°在法线右侧作出入射光线；
（2）过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：
五．实验探究题（共5小题）
34．【考点】探究凸透镜成像的规律；探究凸透镜成像实验的成像原理．版权所有
【专题】实验题；透镜及其应用；实验基本能力．
【解答】（1）当正对太阳光的凸透镜将阳光会聚为一个最小、最亮的点时，会聚点的阳光温度最高、能量最大，将纸烤焦的时间也就最短；而凸透镜将阳光会聚为一个最小、最亮的点时，这点到凸透镜光心的距离即为焦距；由图可知，当凸透镜到纸的距离为10cm时将纸烤焦的时间最短，则凸透镜到纸的距离为10cm时会聚的点最小、最亮，故该凸透镜的焦距为10cm；
（2）当透镜与蜡烛的距离为15cm，此时2f＞u＞f，成倒立、放大的实像；
仅将蜡烛和光屏位置对调，此时物距等于原来的像距，像距等于原来的物距，根据光路可逆，在光屏上能得到一个清晰的像；
（3）将蜡烛移至图丙所示位置，此时物距u＝50cm﹣45cm＝5cm＜f，成正立、放大的虚像。
故答案为：（1）10；（2）放大；能；在光的折射现象中，光路可逆；（3）虚。
35．【考点】探究凸透镜成像的规律；探究固体熔化时温度的变化规律；实验 测量平均速度．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）如图甲所示，是“测量小车运动的平均速度”的实验装置。根据v，除图中的刻度尺外，本实验中用到的测量工具还有秒表；
图丙中BC段的路程：
sBC＝40.0cm﹣0.0cm＝40.0cm；
（2）如图乙所示，海波在熔化过程中，有一段固定不变的温度，这个温度叫熔点，是48℃，晶体为有固定熔点的物质，因此海波为晶体；
（3）为使烛焰的像始终成在光屏的中央，通过调节蜡烛、水透镜、光屏三者的中心在同一高度；
由图可知此时的物距为50.0cm，像距为20.0cm，物距大于像距，光屏得到倒立、缩小的实像，是照相机的原理。
故答案为：（1）秒表；40.0；（2）48；晶体；（3）同一高度；照相机。
36．【考点】远视眼的矫正；探究水沸腾时温度变化的特点；实验 测量平均速度．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）根据表格中的数据可知，当水温在98℃时，吸收热量，温度不变，水在沸腾过程中温度保持98℃不变，所以水沸点为98℃，故第6min的数据记录错误；
（2）小球做加速运动，由图可知小球在BC段运动的速度最大，
小球在BC段运动的平均速度：
vBC0.75m/s；
（3）要模拟远视眼，应更换一个焦距长的凸透镜；如要模拟远视眼的矫正，应再在凸透镜和蜡烛之间增加一个适当的老花镜，使光屏上再次呈现清晰的像。
故答案为：（1）98；6；（2）BC；0.75；（3）长；蜡烛。
37．【考点】探究凸透镜成像的规律；探究凸透镜成像实验仪器的摆放原则；探究凸透镜成像实验的成像原理．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】（1）为使像成在光屏中央，实验前应调整烛焰、凸透镜和光屏的中心高度相同；
（2）如图所示，物距大于像距，根据凸透镜成像规律可知，此时物距大于二倍焦距，所成的是倒立、缩小的实像，是照相机的应用。
故答案为：（1）相同；（2）倒立；照相机。
38．【考点】探究凸透镜成像的规律；探究凸透镜成像实验的成像原理；由v，u，f判断成像的性质；主光轴、光心、焦点、焦距．版权所有
【专题】实验题；探究型实验综合题；实验基本能力．
【解答】让一束平行于凸透镜主光轴的光经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，由图甲可知，凸透镜的焦距：f＝50.0cm﹣40.0cm＝10.0cm；
当凸透镜和蜡烛的位置如图乙所示时，物距小于像距，成倒立、放大的实像，这一特点的应用是投影仪或幻灯机；
把图乙中的蜡烛向左移动，要想在光屏上再次呈现清晰的像，根据凸透镜成实像物近像远像变大，物远像近像变小，需将光屏向左移动到适当位置，此时所成的清晰的像与原图乙中的像相比变小。
故答案为：10.0；放大；投影仪；左；变小。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
