第1节 透镜
人教版八年级上册 第五章
课程讲授
课程导入
本课小结
习题练习
历史展现
你能解释图中含义吗？
课程导入
早在西汉时期成书的《淮南万毕术》中就有记载：“削冰令圆，举以向日，以艾承其影，则火生。”可见古人已知使用透镜。
历史展现
课程导入
那什么是透镜呢？
课程导入

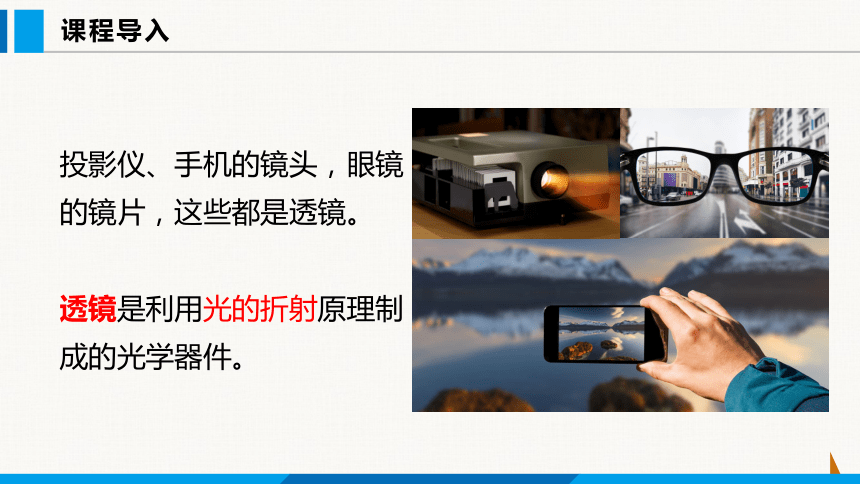

投影仪、手机的镜头，眼镜的镜片，这些都是透镜。
透镜是利用光的折射原理制成的光学器件。
课程讲授

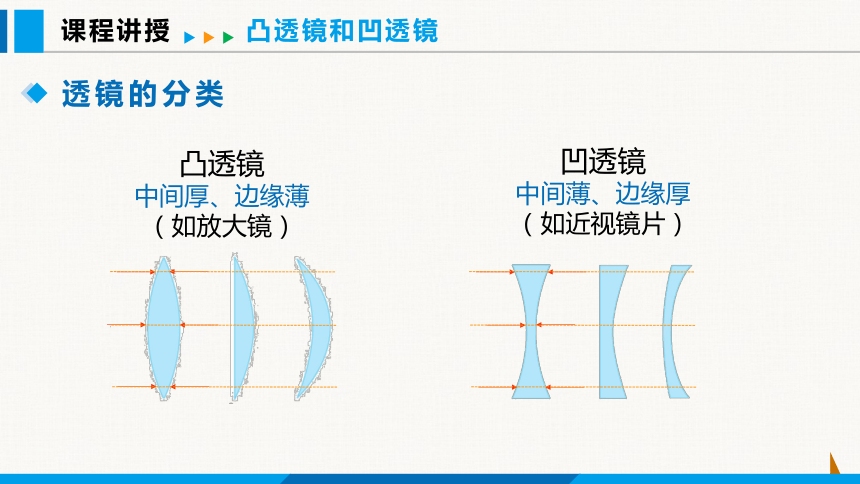

凸透镜和凹透镜
凸透镜
中间厚、边缘薄
（如放大镜）
凹透镜
中间薄、边缘厚
（如近视镜片）
透镜的分类
课程讲授

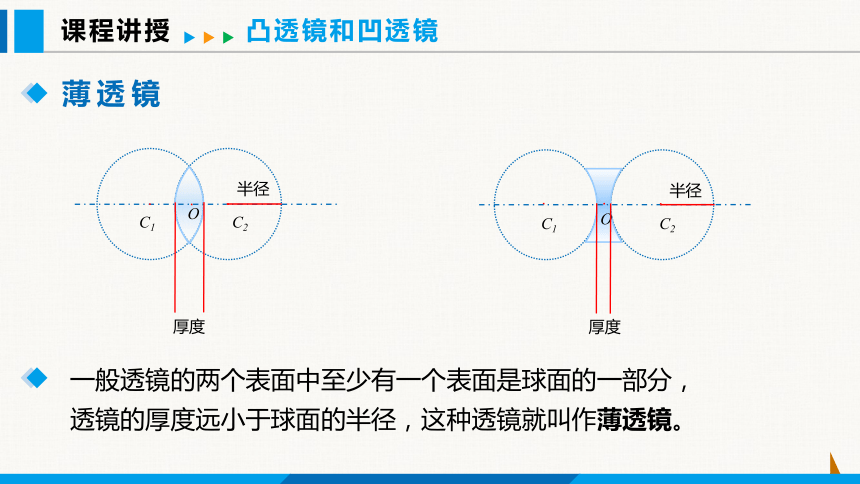

薄透镜
一般透镜的两个表面中至少有一个表面是球面的一部分，
透镜的厚度远小于球面的半径，这种透镜就叫作薄透镜。
·
·
·
O
C1
C2
·
C1
C2
O
·
·
厚度
半径
厚度
半径
凸透镜和凹透镜
课程讲授

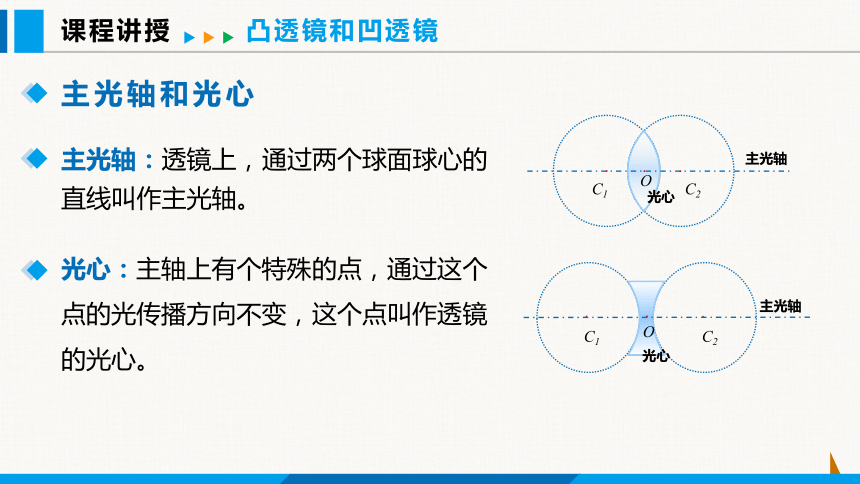

主光轴和光心
主光轴：透镜上，通过两个球面球心的直线叫作主光轴。
光心：主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫作透镜的光心。
·
·
·
O
C1
C2
光心
主光轴
·
C1
C2
O
光心
·
·
主光轴
凸透镜和凹透镜
课程讲授

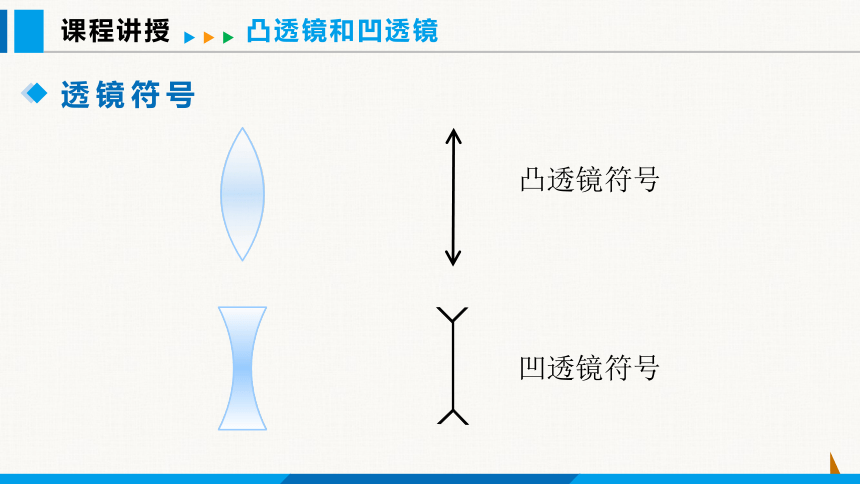

透镜符号
凸透镜符号
凹透镜符号
凸透镜和凹透镜
课程讲授
说明：凸透镜对光线有会聚作用
视频中光斑处的温度很高，若长时间照射，纸会被烤焦。
那凹透镜也可以使光会聚吗？
透镜对光的作用
课程讲授
1.让平行于透镜主光轴的几束光射向凸透镜，观察光通过透镜后的偏折方向。
2.让平行于透镜主光轴的几束光射向凹透镜，观察光通过透镜后的偏折方向。
演示：两种透镜对光的作用
透镜对光的作用
课程讲授
凸透镜对光有会聚作用，所以又叫作会聚透镜。
凹透镜对光有发散作用，所以又叫作发散透镜。
实验表明：
透镜对光的作用
课程讲授
焦距：
焦点到凸透镜光心的距离叫作焦距，用 f 表示。
焦点和焦距
焦点：
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫作凸透镜的焦点，用 F 表示。
课程讲授
F
主光轴
f
f
F
凸透镜两侧各有一个焦点，两侧的两个焦距相等。
焦点和焦距
课程讲授
F
f
O
F
f
O
凸透镜的焦距越小，
对光的会聚作用越强。
焦点和焦距
课程讲授
凹透镜也有焦点和焦距，与凸透镜不同的是凹透镜的焦点是虚焦点，它在折射光线的反向延长线上。凸透镜的焦点是实焦点。
焦点和焦距
课程讲授
特殊光线
入射光线平行主光轴，折射光线过焦点
入射光线过焦点，折射光线平行主光轴
通过光心的光线，传播方向不变
凸透镜特殊光线：
焦点和焦距
课程讲授
凹透镜特殊光线：
入射光线平行主光轴，折射光线反向延长过焦点
入射光线射向焦点，折射光线平行主光轴
过光心的光线，传播方向不变
特殊光线
焦点和焦距
课程讲授
光路可逆：
F
特殊光线
焦点和焦距
课程讲授
特殊光线
光路可逆：
焦点和焦距
课程讲授
焦距测量
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
焦点和焦距
望远镜的镜筒一般都比较粗，这意味着其中透镜的直径比较大。宇宙中的天体大多离我们非常遥远，它们发出来的光经过长距离传播，变得很微弱，因此天文望远镜的直径都很大。这样可以收集更多的光，改善观察效果。
课程讲授
拓展
小结
课程讲授
凸透镜和凹透镜
凸透镜：中间厚、边缘薄
透镜
透镜对光的作用
凹透镜对光有发散作用
凹透镜：中间薄、边缘厚
主光轴与光心的含义
透镜符号
凸透镜对光有会聚作用
焦点和焦距
含义
焦距的测量
习题练习
1. 一束光通过透镜的光路如下图所示，正确的是（ ）
A B C D
A
习题练习
2. 如图是平行于主光轴的光线经过两个不同凸透镜后会聚成的光路图,下列说法正确的是( )
A.凸透镜表面越凸,焦距越长
B.凸透镜的焦距长短与表面凸起的程度无关
C.凸透镜对光的会聚作用与表面的凸起程度无关
D.凸透镜表面越凸,对光的会聚作用越明显
D
习题练习
3. 如图所示，表示小聪同学用激光分别射向甲、乙透镜后光的传播路径，由图可知甲透镜应是 透镜，乙透镜应是 透镜。
凹
凸
习题练习
4. 我国西汉时期的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”这是利用冰透镜对日聚焦取火的最早记载。如图所示，假设F 为冰透镜的焦点，请你在图中完成光路。
习题练习
5. 同学们在讨论“如何在野外生存”的问题时提出:在野外如果没有打火机,该怎么生火取暖呢 一位同学想出了一个“削冰取火”的办法。你认为“削冰”就是把冰制成　 　透镜,“取火”是把要点燃的物体放在　 　位置,这是利用了该透镜对光线有　 　作用。
凸
与太阳异侧的焦点
会聚
