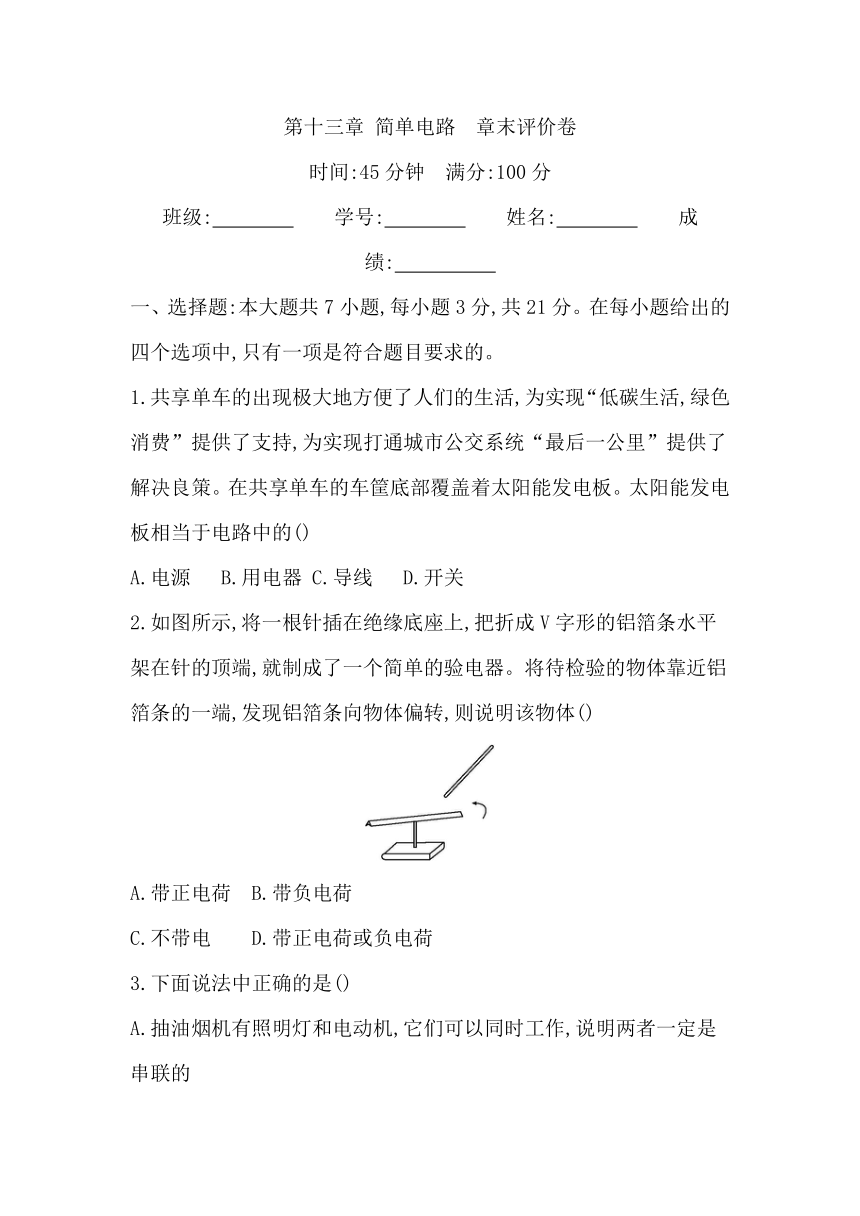

第十三章 简单电路　章末评价卷
时间:45分钟　满分:100分
班级:　　　　　　学号:　　　　　　姓名:　　　　　　成绩:　　　　
一、选择题:本大题共7小题,每小题3分,共21分。在每小题给出的四个选项中,只有一项是符合题目要求的。
1.共享单车的出现极大地方便了人们的生活,为实现“低碳生活,绿色消费”提供了支持,为实现打通城市公交系统“最后一公里”提供了解决良策。在共享单车的车筐底部覆盖着太阳能发电板。太阳能发电板相当于电路中的()
A.电源 B.用电器 C.导线 D.开关
2.如图所示,将一根针插在绝缘底座上,把折成V字形的铝箔条水平架在针的顶端,就制成了一个简单的验电器。将待检验的物体靠近铝箔条的一端,发现铝箔条向物体偏转,则说明该物体()
A.带正电荷 B.带负电荷
C.不带电 D.带正电荷或负电荷
3.下面说法中正确的是()
A.抽油烟机有照明灯和电动机,它们可以同时工作,说明两者一定是串联的

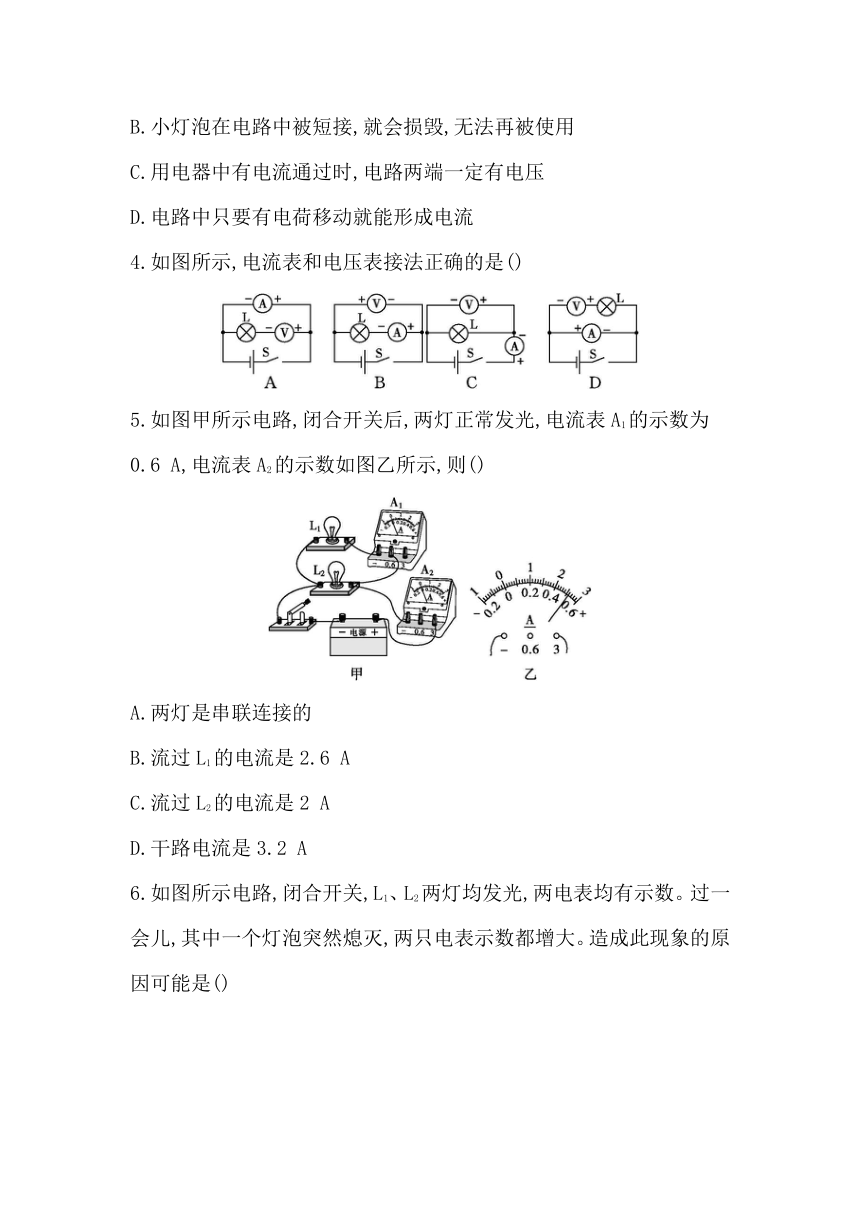

B.小灯泡在电路中被短接,就会损毁,无法再被使用
C.用电器中有电流通过时,电路两端一定有电压
D.电路中只要有电荷移动就能形成电流
4.如图所示,电流表和电压表接法正确的是()
5.如图甲所示电路,闭合开关后,两灯正常发光,电流表A1的示数为0.6 A,电流表A2的示数如图乙所示,则()
A.两灯是串联连接的
B.流过L1的电流是2.6 A
C.流过L2的电流是2 A
D.干路电流是3.2 A

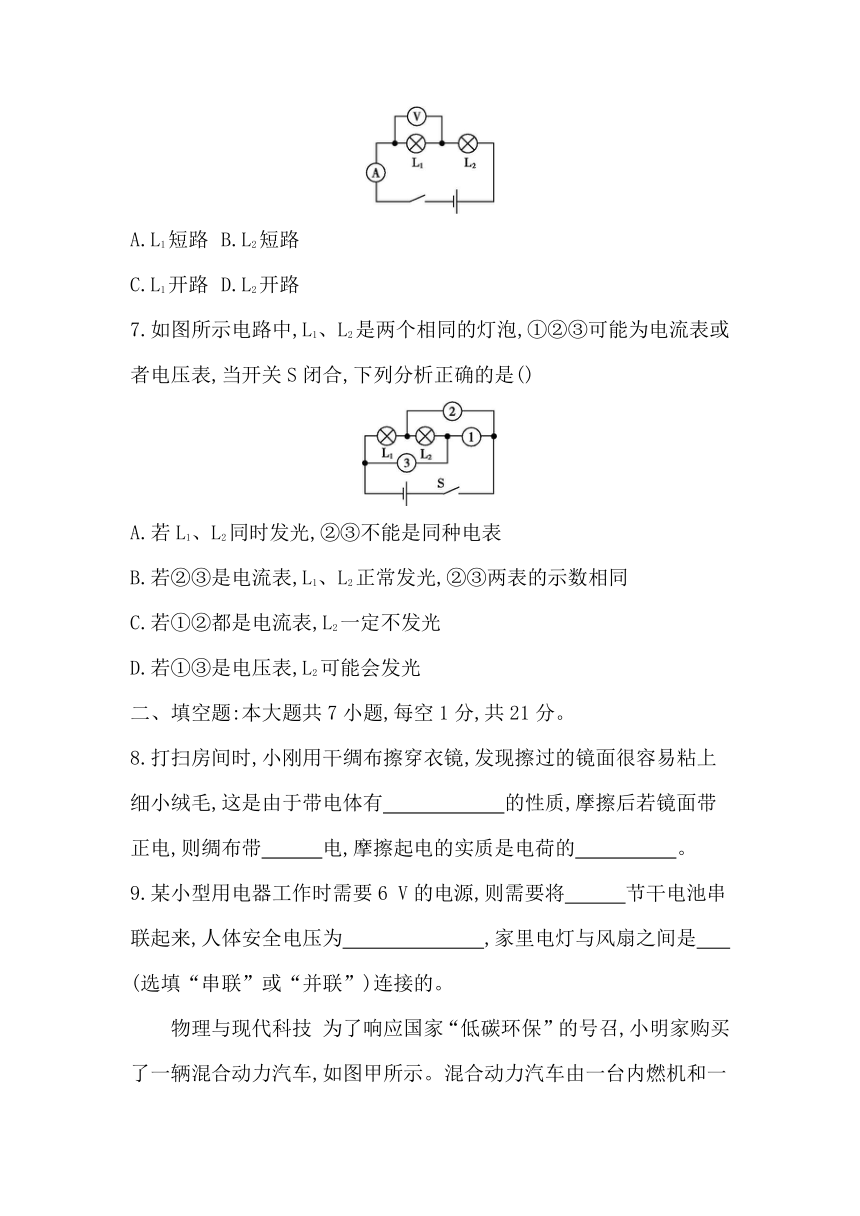

6.如图所示电路,闭合开关,L1、L2两灯均发光,两电表均有示数。过一会儿,其中一个灯泡突然熄灭,两只电表示数都增大。造成此现象的原因可能是()
A.L1短路 B.L2短路
C.L1开路 D.L2开路
7.如图所示电路中,L1、L2是两个相同的灯泡,①②③可能为电流表或者电压表,当开关S闭合,下列分析正确的是()
A.若L1、L2同时发光,②③不能是同种电表
B.若②③是电流表,L1、L2正常发光,②③两表的示数相同
C.若①②都是电流表,L2一定不发光
D.若①③是电压表,L2可能会发光
二、填空题:本大题共7小题,每空1分,共21分。
8.打扫房间时,小刚用干绸布擦穿衣镜,发现擦过的镜面很容易粘上细小绒毛,这是由于带电体有　　　　　　的性质,摩擦后若镜面带正电,则绸布带　　　电,摩擦起电的实质是电荷的　　　　　。
9.某小型用电器工作时需要6 V的电源,则需要将　　　节干电池串联起来,人体安全电压为　　　　　　　,家里电灯与风扇之间是　　　　　(选填“串联”或“并联”)连接的。

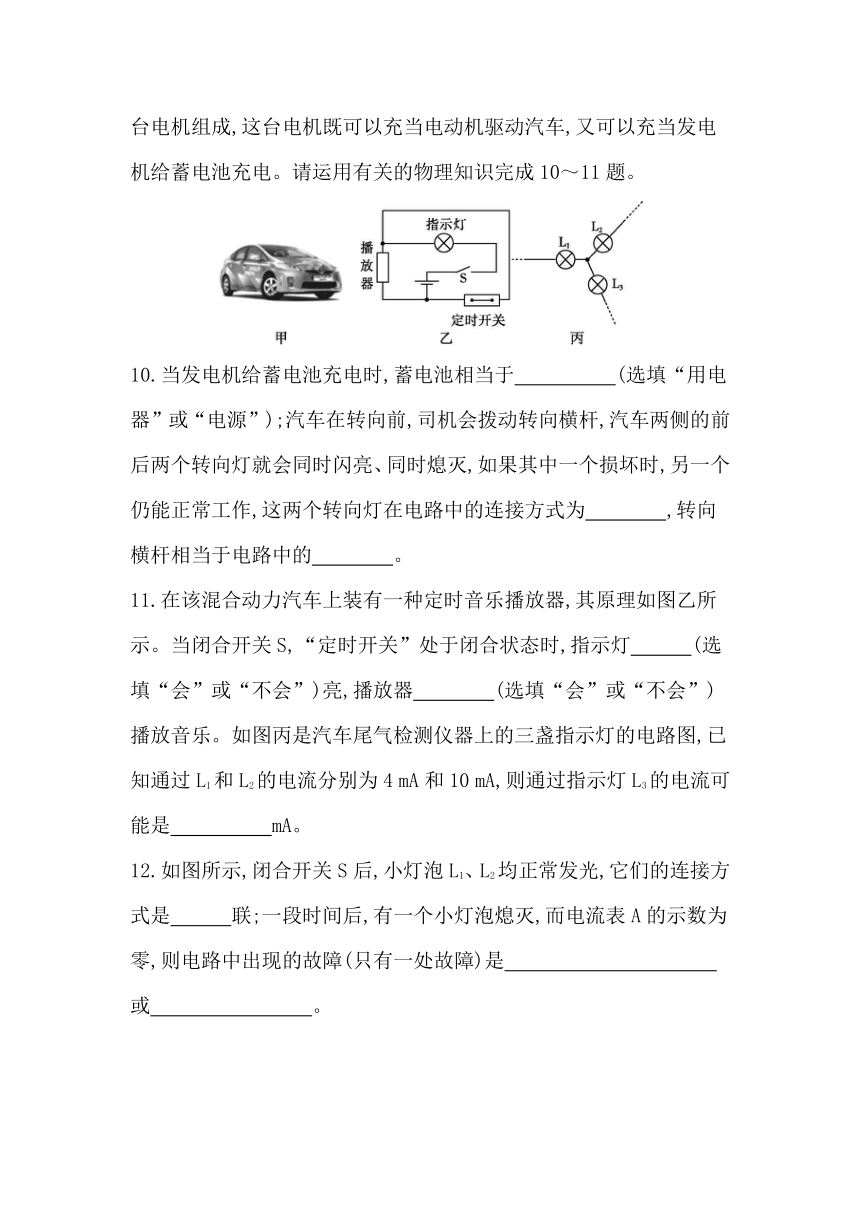

　　物理与现代科技 为了响应国家“低碳环保”的号召,小明家购买了一辆混合动力汽车,如图甲所示。混合动力汽车由一台内燃机和一台电机组成,这台电机既可以充当电动机驱动汽车,又可以充当发电机给蓄电池充电。请运用有关的物理知识完成10～11题。
10.当发电机给蓄电池充电时,蓄电池相当于　　　　　(选填“用电器”或“电源”);汽车在转向前,司机会拨动转向横杆,汽车两侧的前后两个转向灯就会同时闪亮、同时熄灭,如果其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为　　　　,转向横杆相当于电路中的　　　　。
11.在该混合动力汽车上装有一种定时音乐播放器,其原理如图乙所示。当闭合开关S,“定时开关”处于闭合状态时,指示灯　　　(选填“会”或“不会”)亮,播放器　　　　(选填“会”或“不会”)播放音乐。如图丙是汽车尾气检测仪器上的三盏指示灯的电路图,已知通过L1和L2的电流分别为4 mA和10 mA,则通过指示灯L3的电流可能是　　　　　mA。

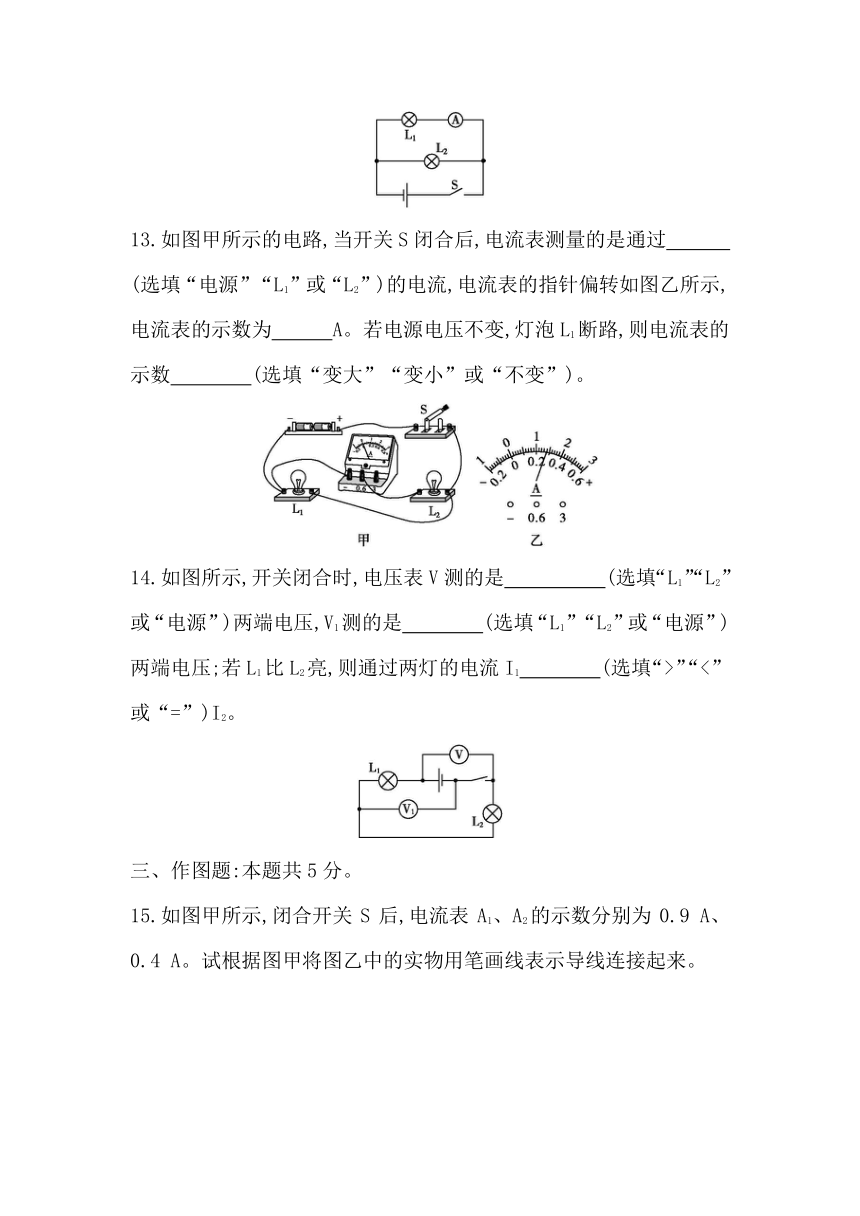

12.如图所示,闭合开关S后,小灯泡L1、L2均正常发光,它们的连接方式是　　　联;一段时间后,有一个小灯泡熄灭,而电流表A的示数为零,则电路中出现的故障(只有一处故障)是　　　　 　　　　或　　　　　　　　。
13.如图甲所示的电路,当开关S闭合后,电流表测量的是通过　　　　　　(选填“电源”“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为　　　A。若电源电压不变,灯泡L1断路,则电流表的示数　　　　(选填“变大”“变小”或“不变”)。
14.如图所示,开关闭合时,电压表V测的是　　　　　(选填“L1”“L2”或“电源”)两端电压,V1测的是　　　　(选填“L1”“L2”或“电源”)两端电压;若L1比L2亮,则通过两灯的电流I1　　　　(选填“>”“<”或“=”)I2。
三、作图题:本题共5分。
15.如图甲所示,闭合开关S后,电流表A1、A2的示数分别为0.9 A、
0.4 A。试根据图甲将图乙中的实物用笔画线表示导线连接起来。
四、实验题:本大题共2小题,第16小题14分,第17小题14分,共28分。
16.如图甲所示是某实验小组探究并联电路中电流的特点的实验电路图,电流表分别接入电路A、B、C三个位置,记录实验数据如表所示。
　
A点电流IA/A B点电流IB/A C点电流IC/A
0.26 0.26 0.52
(1)某同学发现还没接入电路的电流表的指针位置如图乙所示,纠正方法是　　　　;将纠正过的电流表接入电路,闭合开关后,发现电流表的指针偏转还是如图乙所示,产生这一现象的原因是　　　　　　。
(2)测A点电流时不接“0～3 A”量程,而使用“0～0.6 A”量程,理由是　　　　　　　　　　。
(3)分析表中实验数据得出结论:并联电路,干路中的电流等于　　 　　
　　　　　　。这样得出结论的不足之处是　　　　 　　　　　　
　　　　　。
(4)分析表中数据得出另一个结论:并联电路中,各支路中的电流相等。这个结论　　　　　(选填“正确”或“不正确”),原因是　　 　　　
　　　　　　。
17.“探究串联电路中电压的特点”的实验电路如图甲所示,请完成下列问题。
(1)为了使探究得出的结论具有普遍意义,L1、L2应该选择规格　　　　　(选填“相同”或“不同”)的小灯泡。
(2)在连接电路时,开关必须　　　　,小明根据电路图连接电路,闭合开关S前,发现电压表的指针指在零刻度线的左侧,造成这种现象的原因是　　　　　　　　　　。
(3)在测L2两端的电压时,小明为了节省时间,采用以下方法:电压表的B连接点不动,只断开A连接点,并改接到C连接点上。小明用上面的方法　　　　(选填“能”或“不能”)测出L2两端的电压,原因是　　　　　　　　　　　　　。
(4)排除故障后,小明用电压表分别测A与B、A与C之间的电压,电压表的示数分别如图乙和图丙所示,则电压表的示数分别为UAB=　　V,
UAC=　　　V。
五、计算题:本题共13分。
18.如图所示电路,闭合开关S后,电压表V的示数为6 V,电流表A1的示数为0.4 A,电流表A2的示数为0.1 A。求:
(1)通过L1的电流为多少
(2)通过L2的电流为多少
(3)L1两端的电压为多少
六、综合能力题:本题共12分。
19.如图甲所示为人们所喜爱的电动自行车,它轻便、节能、环保。只要将图甲中的车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。
(1)这车钥匙实质相当于一个　　　　　。给电动自行车充电时,电瓶相当于　　　　　(选填“电源”或“用电器”)。
(2)图乙是电动自行车的充电插口,内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰;图丙是电动自行车的局部电路图,其中控制器是指电动自行车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚,可能会造成　　　　　(选填“蓄电池”“控制器”或“充电插口”)损坏。
(3)电动自行车两刹车手柄(如图丁所示)中各有一个开关S1和S2;在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,以下电路符合要求的是　　　。
第十三章　章末评价卷
1.A　2.D　3.C　4.C　5.C　6.B　7.C　
8.吸引轻小物体　负　转移　
9.4　不高于36 V　并联　
10.用电器　并联　开关　11.会　不会　6或14　
12.并　L1断路　电流表断路　
13.L2　0.28　不变　14.电源　L2　=　
15.如图所示
16.(1)调零　电流表正负接线柱接反了　(2)分度值小,减小误差　(3)各支路中的电流之和　没有多次实验,结论具有偶然性　(4)不正确　选用的两个小灯泡的规格相同
17.(1)不同　(2)断开　电压表没有调零　(3)不能　电压表的正负接线柱接反了　(4)2.8　5　
18.(1)0.3 A　(2)0.1 A　(3)6 V
19.(1)开关　用电器　(2)蓄电池　(3)D
