C

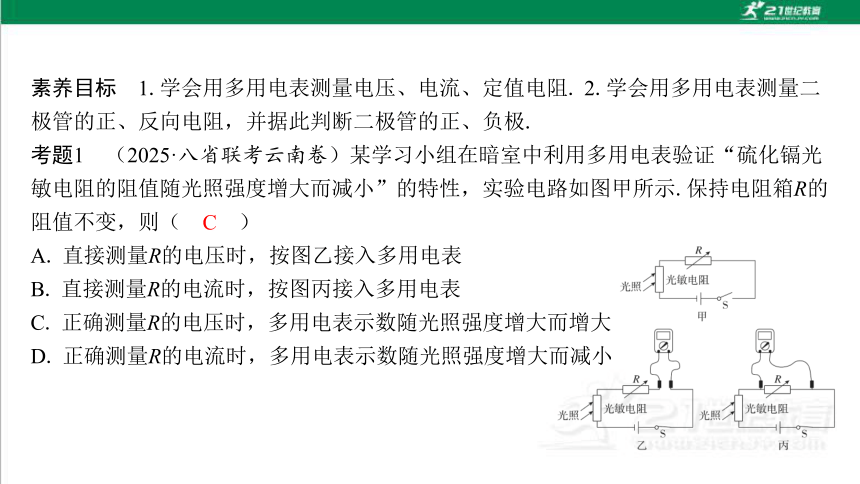

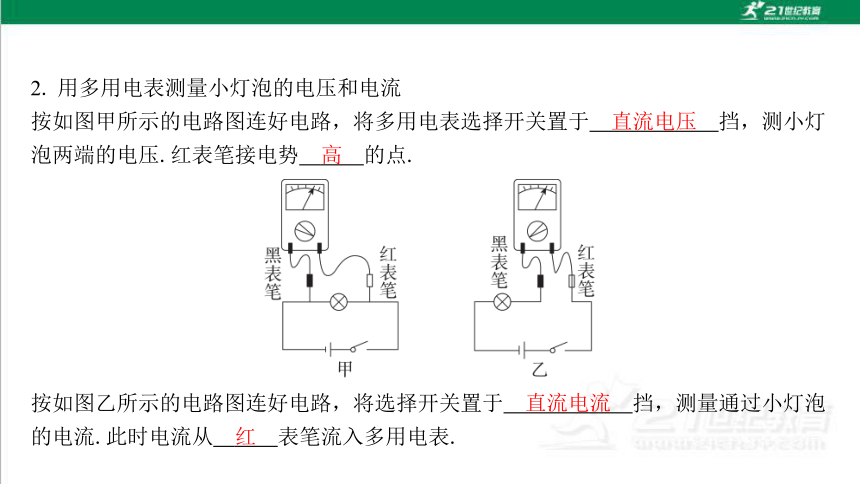

A. 直接测量R的电压时，按图乙接入多用电表
B. 直接测量R的电流时，按图丙接入多用电表
C. 正确测量R的电压时，多用电表示数随光照强度增大而增大
D. 正确测量R的电流时，多用电表示数随光照强度增大而减小

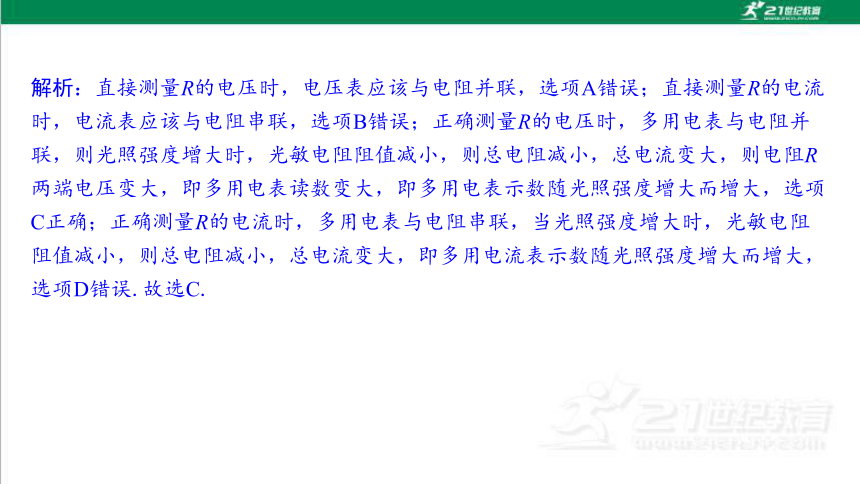

解析：直接测量R的电压时，电压表应该与电阻并联，选项A错误；直接测量R的电流时，电流表应该与电阻串联，选项B错误；正确测量R的电压时，多用电表与电阻并联，则光照强度增大时，光敏电阻阻值减小，则总电阻减小，总电流变大，则电阻R两端电压变大，即多用电表读数变大，即多用电表示数随光照强度增大而增大，选项C正确；正确测量R的电流时，多用电表与电阻串联，当光照强度增大时，光敏电阻阻值减小，则总电阻减小，总电流变大，即多用电流表示数随光照强度增大而增大，选项D错误.故选C.
1. 认识多用电表
（1）多用电表可以用来测量电流、电压、电阻等物理量，并且每一种测量项目都有几个量程.

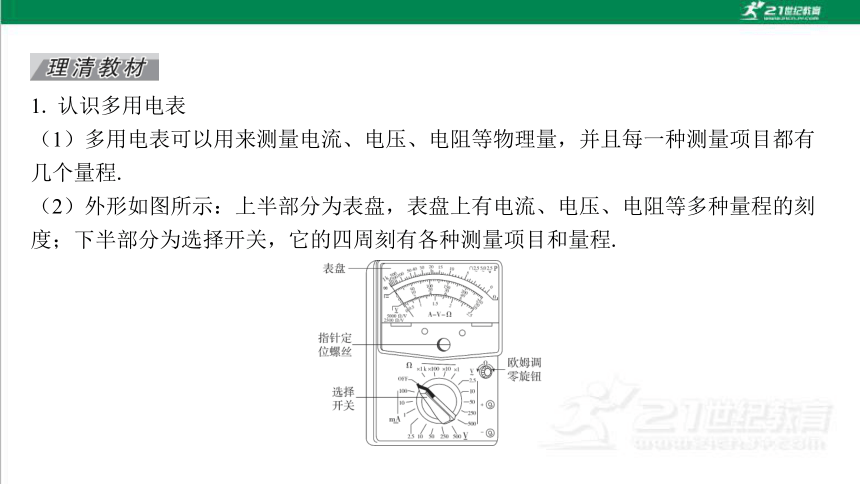

（2）外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程.
红　
黑　

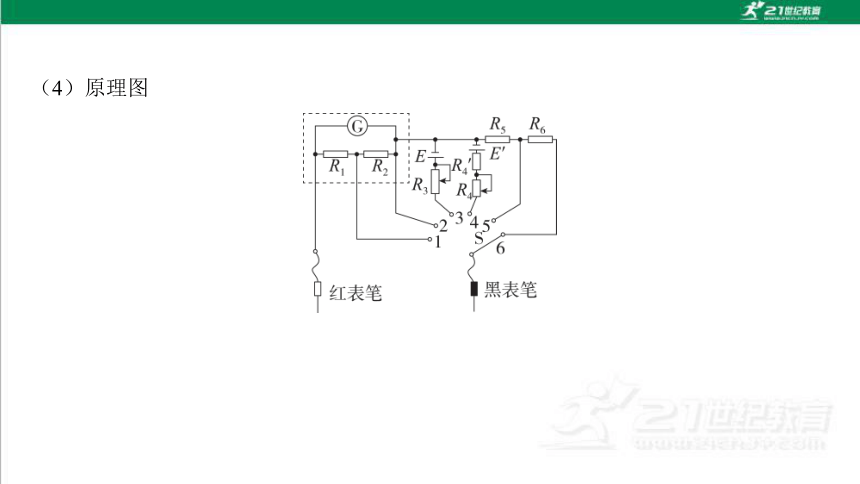

（4）原理图
直流电压　
高　
直流电流　
红　

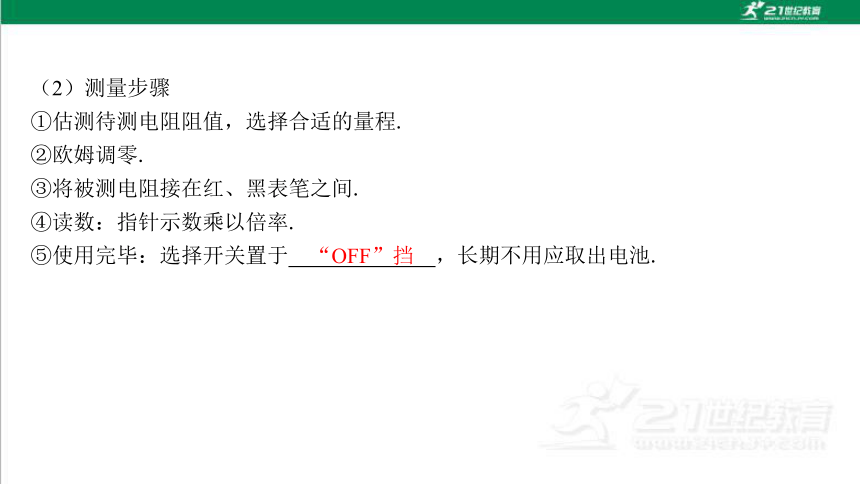

3. 用多用电表测定值电阻的阻值

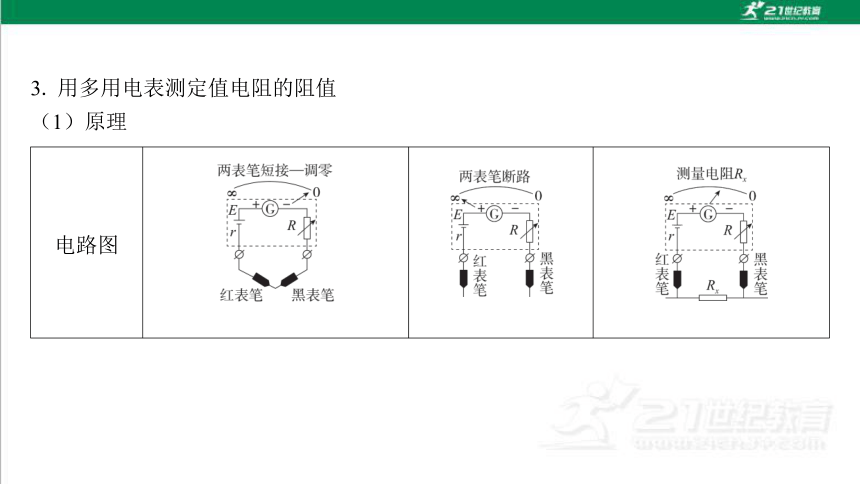

（1）原理
电路图
I与Rx的
对应关系 相当于待测电阻Rx＝∞，此时I＝0，指针不偏转
刻度特点 表头电流满偏Ig处，对应欧姆表零刻度（最右侧） 表头电流I＝0处，对应欧姆表∞刻度（最左侧） 表头电流I与电阻Rx一一对应，但不是线性关系，表盘刻度不均匀

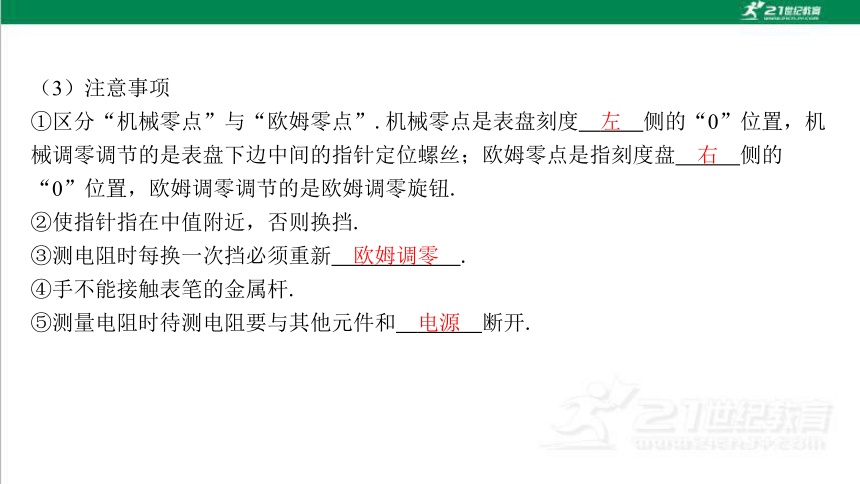

两点说明
“OFF”挡　
左　
右　

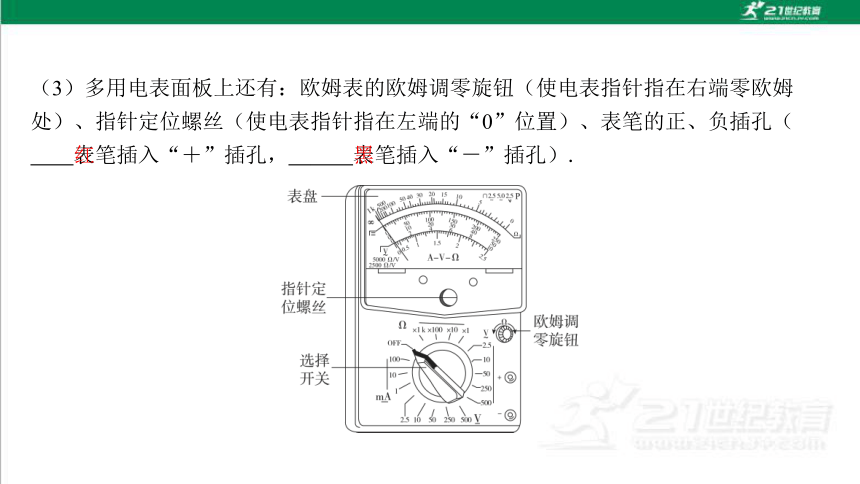

欧姆调零　
电源　

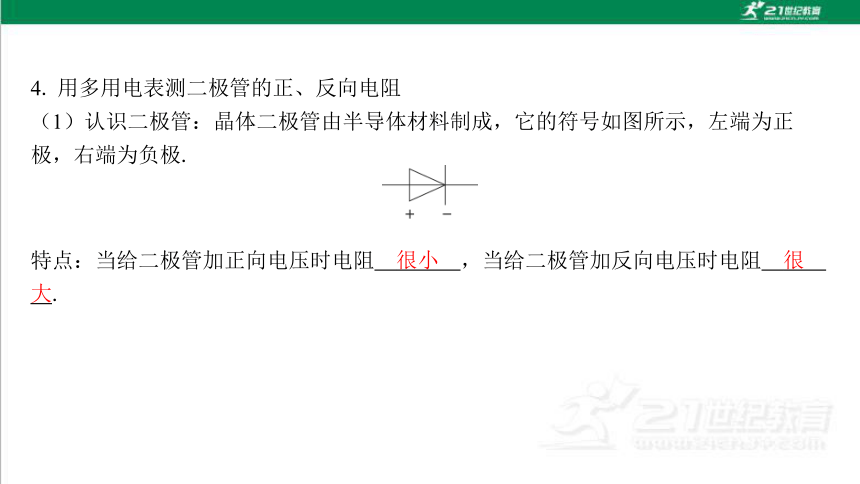

4. 用多用电表测二极管的正、反向电阻
（1）认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极.
很小　
很
大　
正　
负　
负　
正　
角度1　多用电表的原理与读数
例1　（2025·四川师范大学附属中学模拟）某同学利用一个多用电表（表盘如图乙所示）测量一个内阻Rg约100 Ω、满偏电流Ig＝100 mA的电流表的内阻，主要步骤如下：
×10　
B　
解析：（1）当欧姆表的指针指在中间位置附近时，测量值较为准确，故选择“×10”挡较好；多用电表的黑表笔与内部电源正极连接，与外电路形成闭合回路后，电流从黑表笔流出，红表笔流进，而电流表接入电路要注意“＋”进“－”出，故黑表笔应接电流表的B接线柱上.
解析：（2）欧姆表读数等于表盘刻度值×倍率，即欧姆表的读数为120 Ω；电流表的量程是0～100 mA，分度值为2 mA，则示数为40 mA.
120　
40　
（3）测量结束后，将选择开关拨到OFF挡.
解析：（4）由题图乙可知表盘中间刻度为15，又选择倍率为“×10”挡，所以此时多用电表的中值电阻为150 Ω，根据E＝I（R＋R中）；得E＝40×10－3×（120＋150） V＝10.8 V.
10.8　
角度2　使用多用电表判断二极管的正、负极
例2　（2025·安徽马鞍山模拟）某兴趣小组同学在王老师的指导下进行课外探究活动.
（1）王老师取出一只欧姆表中的电池，让同学们测出此电池的电动势和内阻.同学们找来了一些实验器材，设计了如图甲所示的电路进行实验，已知电流表A的内阻为RA.

b　
B　
240　
不会　
解析：（1）多用电表指针不偏转，可能是电阻阻值过大，故选用更大的倍率进行测量.电流由多用电表的黑表笔流出、红表笔流入；发光二极管具有单向导电性，当多用电表的黑表笔接二极管正极，红表笔接二极管负极时才会正向导通，反之二极管被反接，电阻非常大，指针不偏转；所以指针偏转时多用电表的红表笔接二极管负极.
×1 k　
负极　
解析：（2）为实现电压从零开始调节，需要使用分压式电路，所以P应接a；实验电源为两节干电池，电路中电压不超过3 V，所以Q应接d.50 mA挡的分度值为1 mA，需估读到1 mA的下一位，故电流I＝45.0 mA.
a　
d　
45.0　
非线性
解析：（3）题图（c）中二极管的I－U图线不是一条直线，说明该二极管是非线性元件.
深化1　　用多用电表检测电路故障
断路故障的检测方法（故障仅一处） （1）将多用电表拨到直流电压挡作为电压表使用.
①将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏.
②在电源完好时，再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势，则说明该部分电路中有断路
（2）将多用电表拨到直流电流挡作为电流表使用，将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路
断路故障的检测方法（故障仅一处） （3）用欧姆挡检测.将各元件与电源断开，然后接到红、黑表笔间，若有阻值（或有电流）说明元件完好，若电阻无穷大（或无电流）说明此元件断路
短路故障的检测方法（故障仅一处） 将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路未被短路或不完全被短路
深化2　　黑箱内常见电学元件的特性
电学元件 应用挡位 现象
电源 电压挡 两接线柱正、反接时均无示数，说明无电源或与电源断开
电阻 欧姆挡 两接线柱正、反接时示数相同
二极管 欧姆挡 正接时示数很小，反接时示数很大
电容器 欧姆挡 指针先指向某一小阻值，后逐渐增大到“∞”，且指针摆动越来越慢
角度1　用多用电表检测电路故障
例3　在如图甲所示的电路中，4节干电池串联，小灯泡A、B的规格为“3.8 V　0.3 A”.合上开关S后，无论怎样移动滑片，A、B灯都不亮.
甲 乙
A. 2.5 V B. 10 V
C. 50 V D. 250 V
解析：（1）①由于4节干电池串联后电动势为6 V，电压表量程应选10 V，B正确.
B　
A. 灯泡A灯丝断开
B. 灯泡B灯丝断开
C. d、e间连线断开
D. 灯泡B被短路
解析：②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，A正确.
A　
解析：（2）①使用欧姆表时一定要将被测电阻从电路中断开.
断开　
6.0　
e、f　
12.7　
角度2　使用多用电表探索黑箱内元件
例4　如图甲所示为某黑箱面板上的三个接线柱，黑箱里可能有直流电源、电阻、二极管、电容器等元件，但任意两个接线柱间最多只连接有一个元件.
A. 用多用电表的电阻挡测量任意两接线柱间的电阻
B. 用多用电表的电压挡测量任意两接线柱间的输出电压
C. 用多用电表的电流挡测量任意两接线柱间的输出电流
B　
解析：（1）因黑盒子内部可能有电源，则不能先用多用电表的欧姆挡测量，可先用电压挡判断内部是否有电源，故选B.
（2）探测结果表明，黑箱里没有电源，并测得任两个接线柱间的电阻如表所示：
红表笔 A B A C B C
黑表笔 B A C A C B
测得阻值/Ω 200 200 11.2 k 270 11 k 70
答案：　见解析图
电阻、二极管　
解析：（2）根据题表中的测量值可以断定：A、B间肯定有电阻，B、C之间肯定有二极管，A、C间肯定有电阻和二极管的串联，电路连接如图所示.
C　
×1 k　
解析：（3）在上面探测A、C两接线柱间电阻时，红表笔接A接线柱，黑表笔接C接线柱，这时电流从C接线柱流进黑箱；为了使这时测量电阻读数尽可能减小误差，指针应指在中值附近，测电阻的挡位选择的应是“×1 k”.
