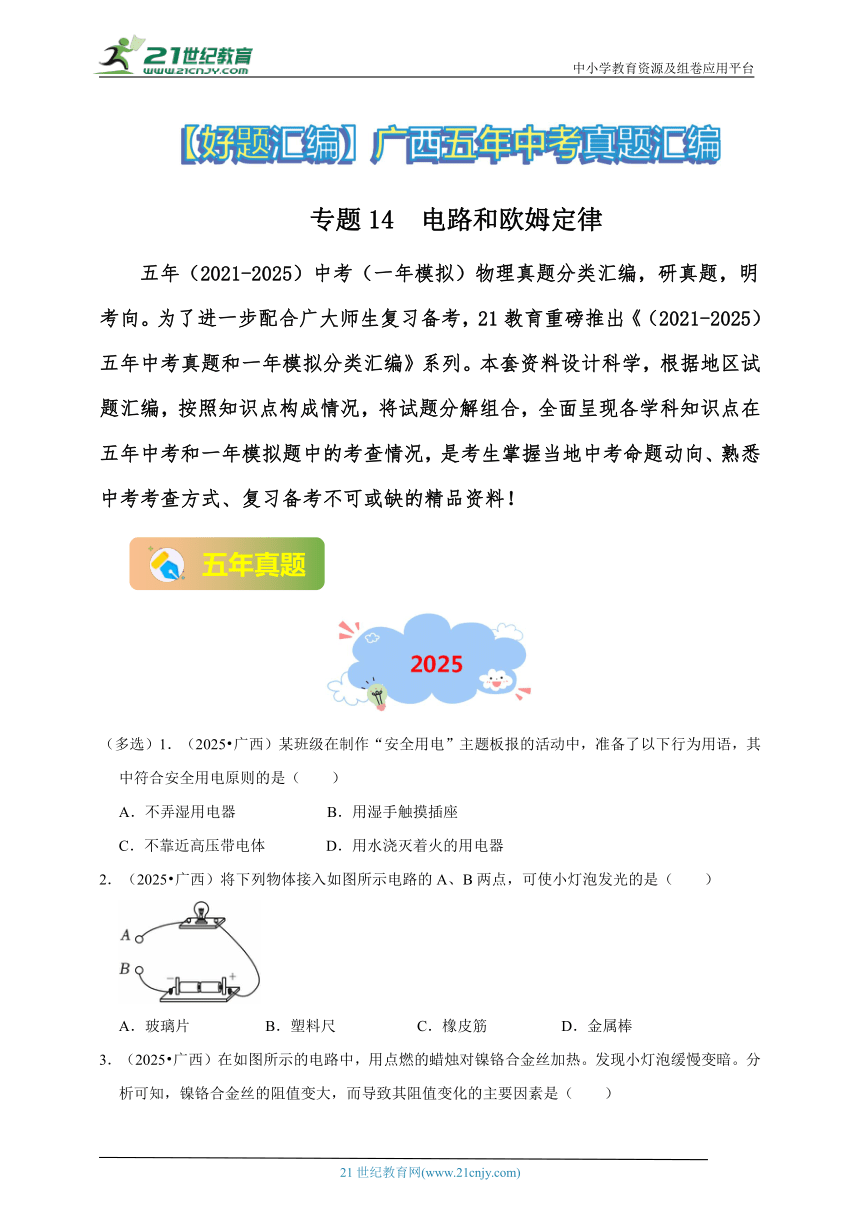

专题14 电路和欧姆定律
五年（2021-2025）中考（一年模拟）物理真题分类汇编，研真题，明考向。为了进一步配合广大师生复习备考，21教育重磅推出《（2021-2025）五年中考真题和一年模拟分类汇编》系列。本套资料设计科学，根据地区试题汇编，按照知识点构成情况，将试题分解组合，全面呈现各学科知识点在五年中考和一年模拟题中的考查情况，是考生掌握当地中考命题动向、熟悉中考考查方式、复习备考不可或缺的精品资料！
（多选）1．（2025 广西）某班级在制作“安全用电”主题板报的活动中，准备了以下行为用语，其中符合安全用电原则的是（ ）
A．不弄湿用电器 B．用湿手触摸插座
C．不靠近高压带电体 D．用水浇灭着火的用电器

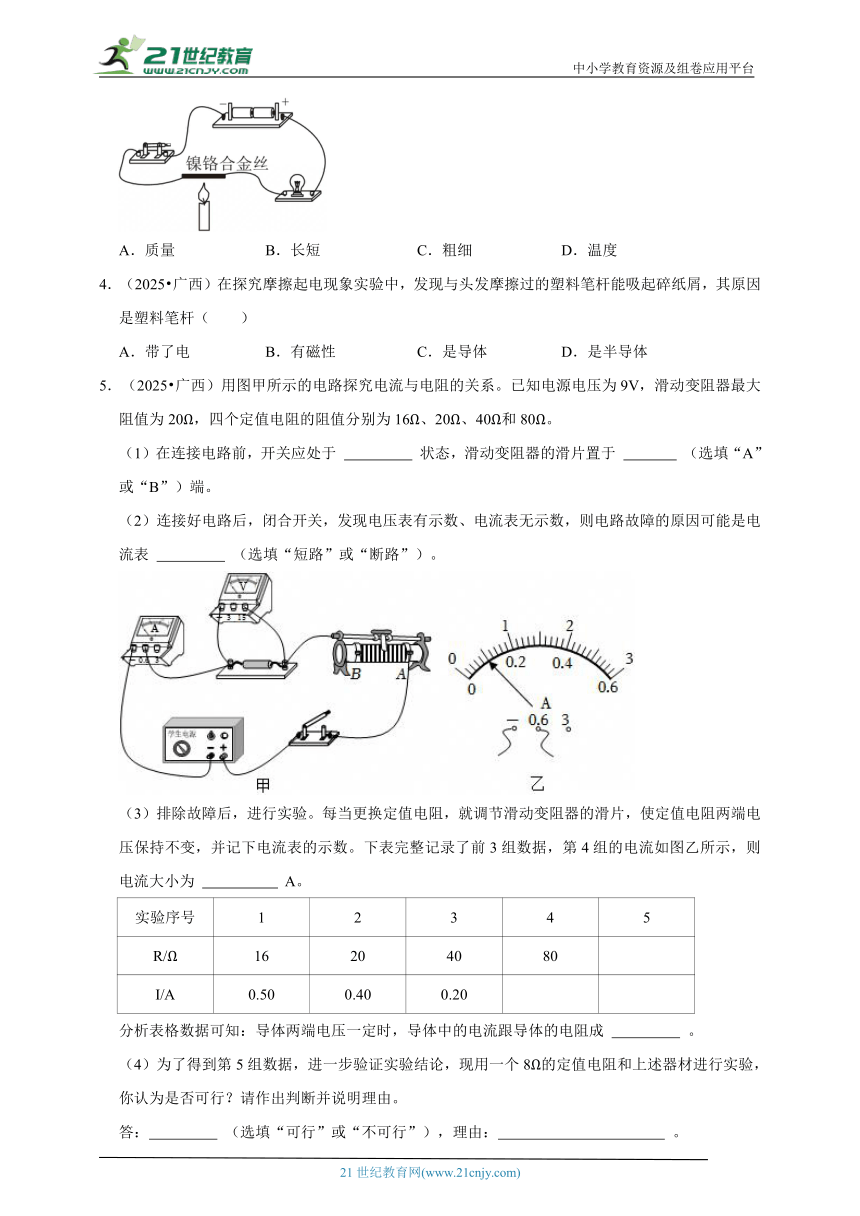

2．（2025 广西）将下列物体接入如图所示电路的A、B两点，可使小灯泡发光的是（ ）
A．玻璃片 B．塑料尺 C．橡皮筋 D．金属棒
3．（2025 广西）在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（ ）
A．质量 B．长短 C．粗细 D．温度
4．（2025 广西）在探究摩擦起电现象实验中，发现与头发摩擦过的塑料笔杆能吸起碎纸屑，其原因是塑料笔杆（ ）
A．带了电 B．有磁性 C．是导体 D．是半导体
5．（2025 广西）用图甲所示的电路探究电流与电阻的关系。已知电源电压为9V，滑动变阻器最大阻值为20Ω，四个定值电阻的阻值分别为16Ω、20Ω、40Ω和80Ω。
（1）在连接电路前，开关应处于 状态，滑动变阻器的滑片置于 （选填“A”或“B”）端。
（2）连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路故障的原因可能是电流表 （选填“短路”或“断路”）。
（3）排除故障后，进行实验。每当更换定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。下表完整记录了前3组数据，第4组的电流如图乙所示，则电流大小为 A。
实验序号 1 2 3 4 5
R/Ω 16 20 40 80
I/A 0.50 0.40 0.20
分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成 。
（4）为了得到第5组数据，进一步验证实验结论，现用一个8Ω的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由。
答： （选填“可行”或“不可行”），理由： 。

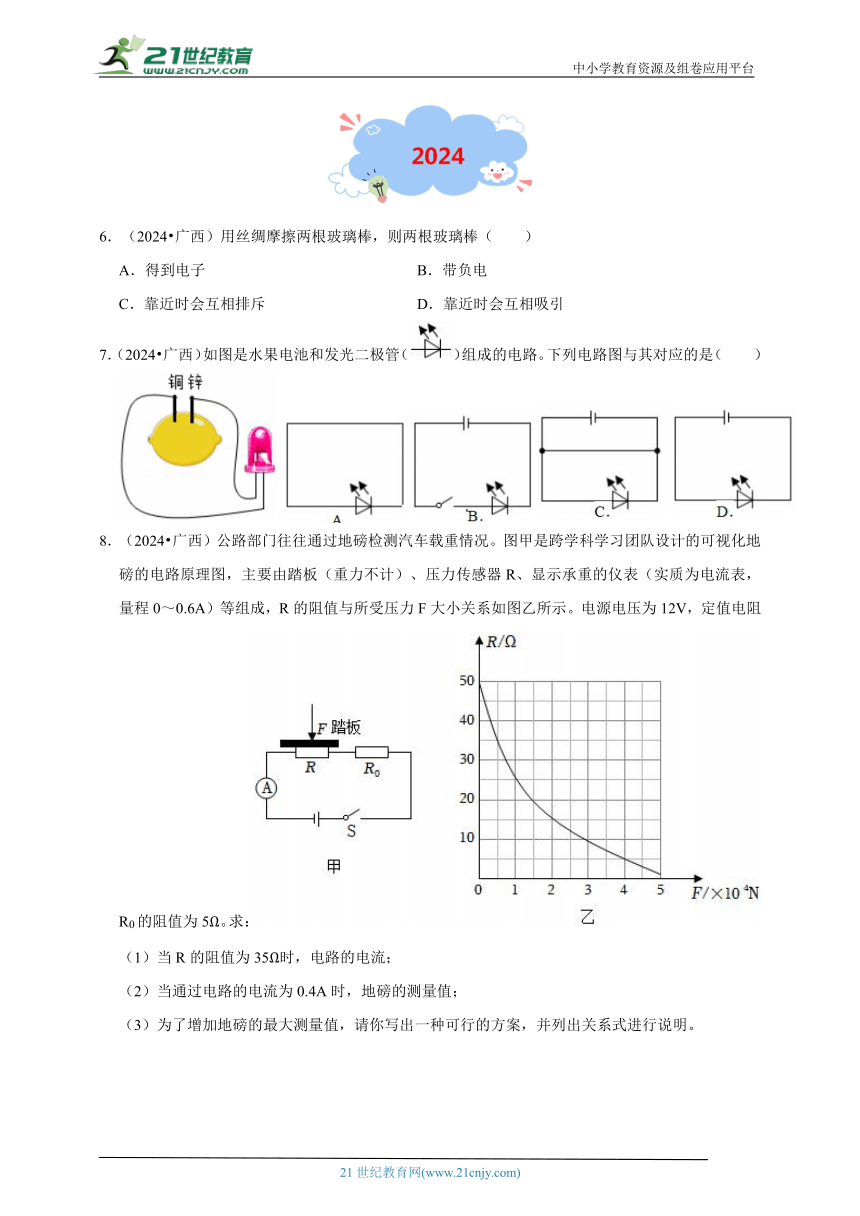

6．（2024 广西）用丝绸摩擦两根玻璃棒，则两根玻璃棒（ ）
A．得到电子 B．带负电
C．靠近时会互相排斥 D．靠近时会互相吸引
7．（2024 广西）如图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
8．（2024 广西）公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程0～0.6A）等组成，R的阻值与所受压力F大小关系如图乙所示。电源电压为12V，定值电阻R0的阻值为5Ω。求：
（1）当R的阻值为35Ω时，电路的电流；
（2）当通过电路的电流为0.4A时，地磅的测量值；
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明。

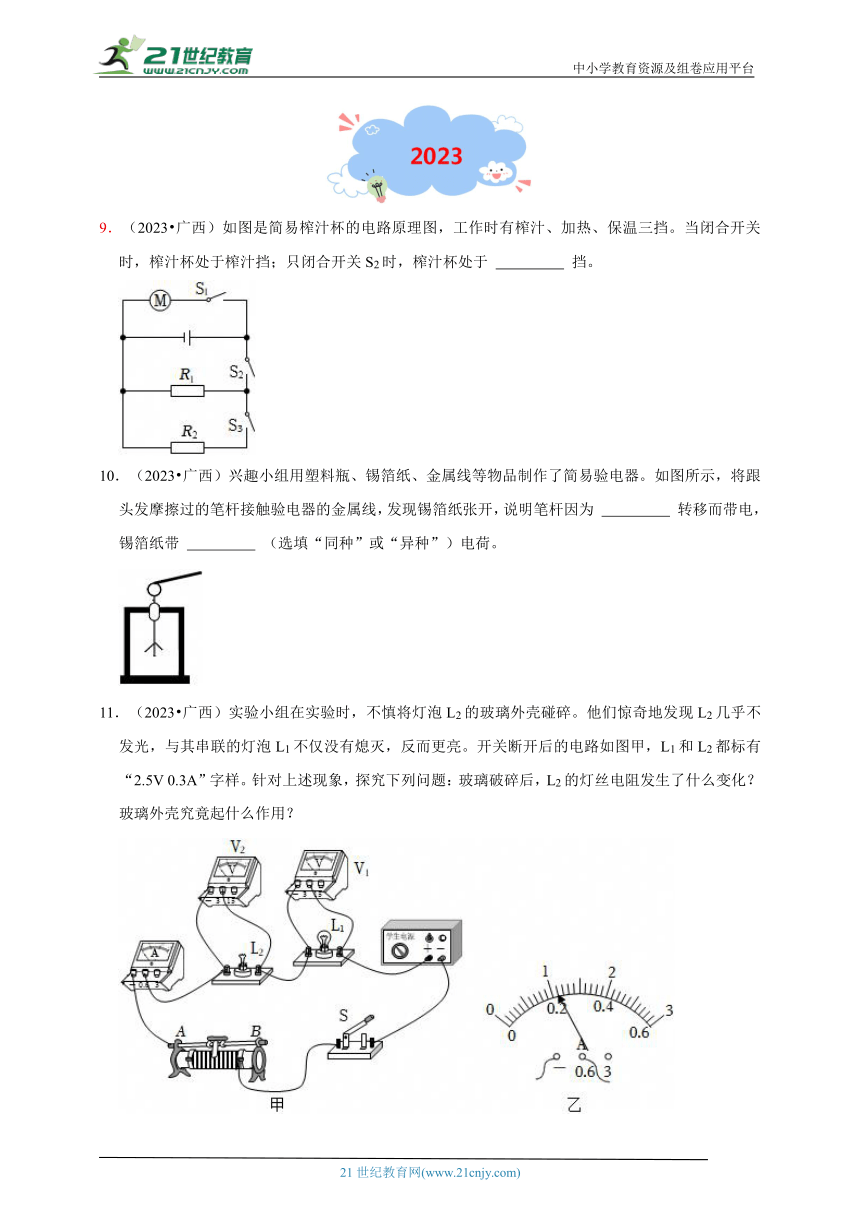

9．（2023 广西）如图是简易榨汁杯的电路原理图，工作时有榨汁、加热、保温三挡。当闭合开关 时，榨汁杯处于榨汁挡；只闭合开关S2时，榨汁杯处于 挡。
10．（2023 广西）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为 转移而带电，锡箔纸带 （选填“同种”或“异种”）电荷。
11．（2023 广西）实验小组在实验时，不慎将灯泡L2的玻璃外壳碰碎。他们惊奇地发现L2几乎不发光，与其串联的灯泡L1不仅没有熄灭，反而更亮。开关断开后的电路如图甲，L1和L2都标有“2.5V 0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后，L2的灯丝电阻发生了什么变化？玻璃外壳究竟起什么作用？

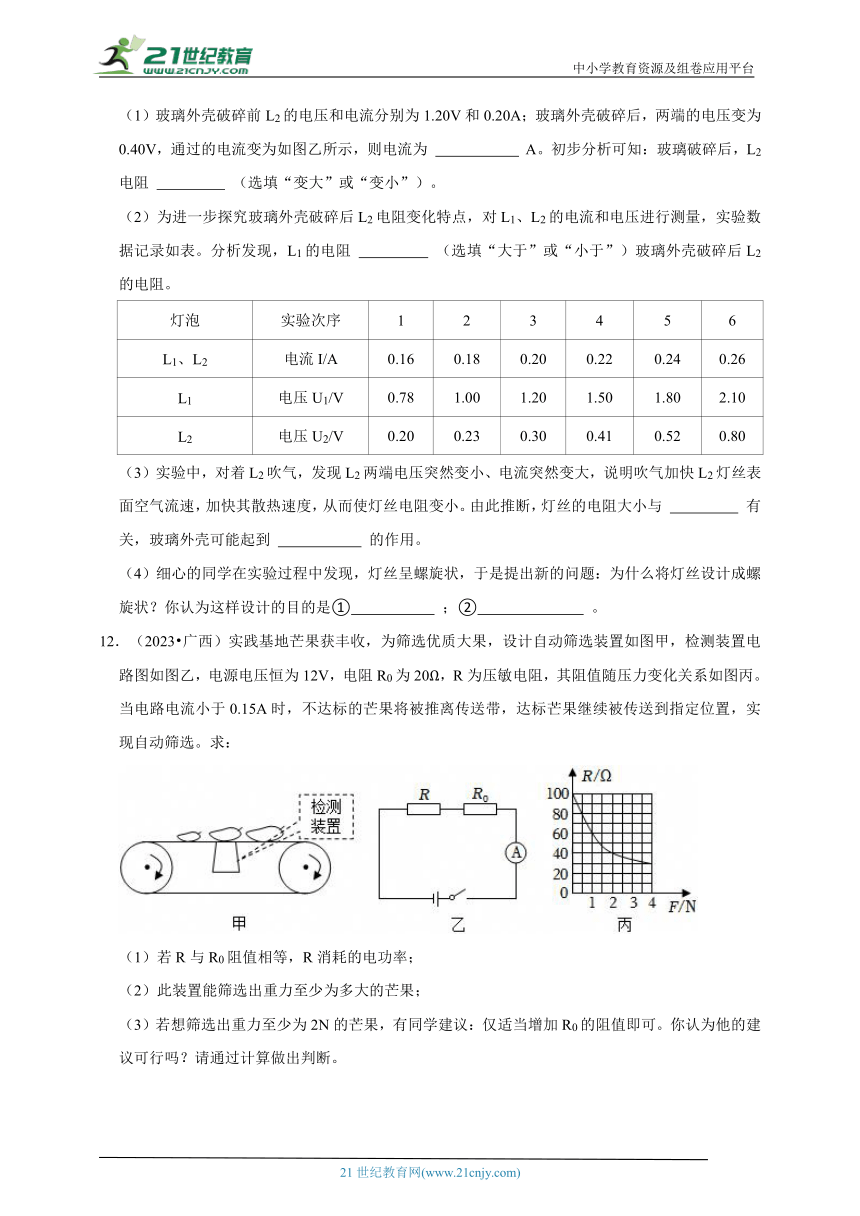

（1）玻璃外壳破碎前L2的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所示，则电流为 A。初步分析可知：玻璃破碎后，L2电阻 （选填“变大”或“变小”）。
（2）为进一步探究玻璃外壳破碎后L2电阻变化特点，对L1、L2的电流和电压进行测量，实验数据记录如表。分析发现，L1的电阻 （选填“大于”或“小于”）玻璃外壳破碎后L2的电阻。
灯泡 实验次序 1 2 3 4 5 6
L1、L2 电流I/A 0.16 0.18 0.20 0.22 0.24 0.26
L1 电压U1/V 0.78 1.00 1.20 1.50 1.80 2.10
L2 电压U2/V 0.20 0.23 0.30 0.41 0.52 0.80
（3）实验中，对着L2吹气，发现L2两端电压突然变小、电流突然变大，说明吹气加快L2灯丝表面空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻大小与 有关，玻璃外壳可能起到 的作用。
（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯丝设计成螺旋状？你认为这样设计的目的是① ；② 。
12．（2023 广西）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻R0为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与R0阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加R0的阻值即可。你认为他的建议可行吗？请通过计算做出判断。
1．（2022 桂林）在通常情况下，下列物体属于绝缘体的是（ ）
A．铁丝 B．人体 C．铜线 D．塑料尺
2．（2022 梧州）下列属于防止电流热效应产生危害的实例是（ ）
A．家里使用电热水壶烧水 B．利用电视机后盖的小孔散热
C．家里使用电饭锅煮饭 D．小佳妈妈使用电熨斗熨衣服
3．（2022 百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
4．（2022 梧州）“一盔一带 安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
5．（2022 贺州）如图所示，在A、B两点间先后接入下列物体，闭合开关后，不能使小灯泡发光的是（ ）
A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
6．（2022 玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A． B．
C． D．
7．（2022 河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
8．（2022 玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5V B．3V C．2V D．1V
9．（2022 柳州）如图所示电路，两只小灯泡规格相同，先闭合S，L2正常发光，再闭合S1，则L1（ ）
A．被短路 B．被烧坏 C．与L2并联 D．与L2串联
10．（2022 贺州）如图所示的选项中，使用交流电源的是（ ）
A．图甲中叫醒我和弟弟起床的闹钟用的干电池
B．图乙中爸爸外出时备用的充电宝
C．图丙中妈妈上班所骑电动车用的蓄电池
D．图丁中全家收看春节联欢晚会时电视机插头所接的电源
11．（2022 梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（ ）
A．R0阻值为60Ω
B．滑动变阻器的阻值变化范围为0～300Ω
C．当滑动变阻器的滑片P在中点时，电压表的示数为21V
D．当滑动变阻器的滑片P在中点时，电流表的示数为0.17A
12．（2022 贵港）如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A．甲是一个定值电阻，阻值为5Ω
B．当乙两端的电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电路中电流为0.3A.则电路的总功率为0.6W
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
13．（2022 河池）如图甲所示的电路，R0为定值电阻，闭合开关，调节滑动变阻器R的阻值，记录电压表、电流表的示数，作出U﹣I关系图象如图乙①所示。已知某小灯泡的U﹣I图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的实际功率为（ ）
A．0.1W B．0.2W C．0.3W D．0.75W
（多选）14．（2022 柳州）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（ ）
A．使每页书都带上正电
B．使每页书都带上负电
C．使相邻书页带上异种电荷
D．只让封面带正电，封底带负电
15．（2022 贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为 电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从 （只选填标号：A.“金属球到金属箔片”或B.“金属箔片到金属球”）。
16．（2022 广西）如图，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1，通过R1的电流为I1，此时R1与R2 联。更换两表种类，闭合开关，两表均有示数，此时两表均为 表，通过R2的电流为I2，则I1：I2＝ 。
17．（2022 贺州）自然界存在两种电荷，一种是正电荷，另一种是 电荷；当甲、乙两带电轻质小球出现如图所示的情形时，若甲带正电，则乙带 电。
18．（2022 梧州）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相 ，此时金属箔带 电。
19．（2022 贺州）教室的灯管之间是 联的，灯管正常发光时两端电压为 V；多开一盏灯，干路上的电流大小会 （选填“变大”“变小”或“不变”）。
20．（2022 柳州）如图电路，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管（二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过，如同自动开关）。闭合开关S，接入电路的总电阻为 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 。
21．（2022 贵港）如图所示的电路，电源电压保持不变，闭合开关S、S1，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变化范围是0.4～1.2A，则电源电压是 V；闭合开关S、S2，断开开关S1，当滑动变阻器的滑片从a端移动到中点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4：3，则小灯泡L的额定功率是 W。（不计温度对灯丝电阻的影响）
22．（2022 河池）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，R1＝160Ω，R2＝40Ω，当S1闭合，S2断开时，电热水壶处于 挡；加热挡的电功率为 W。
23．（2022 桂林）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最 （选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝ Ω。
24．（2022 梧州）小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。
（1）连接电路时，开关应 。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 。
实验组次 1 2 3 4 5
电阻R/Ω 5 10 15 25 30
电流I/A 0.6 1 0.12 0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（5）以上实验控制AB间的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 Ω。
25．（2022 玉林）如图1甲所示是“测量小灯泡的电阻”的实验电路图。
（1）请根据图1甲所示电路图，用笔画线代替导线完成图乙未连接好的实物电路（要求滑片P向右移动时小灯泡变亮）；
（2）电路连接好后闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，如果电路只有一个元件有故障，该故障可能是小灯泡 ；
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图1丙所示，其读数为 V；
（4）根据实验数据，作出小灯泡工作时I﹣U的关系图像如图2所示，则小灯泡正常发光时的电阻为 Ω；
（5）由图2可知，不同电压下，小灯泡电阻值不同，灯丝的电阻会随温度升高而变 ；
（6）若实验过程中发现电压表损坏，现增加一个已知阻值为R0的定值电阻和一个开关，设计如图3所示的电路，也能测出小灯泡正常发光时的电阻，其实验步骤如下：
①闭合开关S，断开开关S1，移动滑动变阻器的滑片P，使电流表的示数为I额，并记录下来；
②保持滑动变阻器滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1；
③保持开关S和S1闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为I2；
④则小灯泡正常发光时电阻的表达式为：R灯＝ （用I额、I1、I2和R0表示）。
26．（2022 贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关：
A.导体的材料
B.导体的长度
C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜导体。
（1）实验前开关应处于 状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想 （选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为 V，此时电路中电流表的示数为0.2A，则②导体的电阻为 Ω。
27．（2022 河池）某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
（1）根据图甲用笔画线代替导线将图乙的实物图补充完整；
（2）该实验的原理是 ；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为 Ω；实验时应多测几组数据，求电阻的平均值，目的是 ；
（4）若撤去电压表和滑动变阻器，新增一个阻值为R0的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻Rx的阻值。实验步骤如下：
①首先，闭合开关S1、S2，记录电流表的示数I1；
②接着，断开开关 ，记录电流表的示数I2；
则待测电阻的阻值Rx＝ （用R0、I1、I2表示）。
28．（2022 百色）在探究电流与电阻关系的实验中，小华设计了如图甲所示的电路，定值电阻的阻值分别为10Ω、15Ω、20Ω、30Ω，滑动变阻器规格为“20Ω 1A”。
（1）如图甲所示，在开关闭合前，滑动变阻器的滑片应移到 端（选填“A”或“B”）。
（2）闭合开关，发现电流表有示数，电压表无示数，其原因可能是定值电阻 （选填“断路”或“短路”）。
（3）排除故障后，分别用10Ω、15Ω、20Ω的电阻进行实验，正确操作，记录的数据如下表所示，则实验中控制电压表的示数为 V不变。将10Ω的电阻换成15Ω后，为了保持电压表的示数不变，应将滑动变阻器的滑片向 端移动（选填“A”或“B”）。当使用30Ω的电阻做实验时，为了使电压表的示数与前三次相同，电源电压应不高于 V。
实验次数 1 2 3 4
R/Ω 10 15 20 30
I/A 0.3 0.2 0.15
（4）分析实验数据得出结论：当电压一定时，导体中的电流与导体的电阻成 关系。
（5）小华想利用图甲电路改做测定小灯泡电功率的实验：将图甲中的定值电阻更换为标有“3.8V”字样的小灯泡，重新连接电路。闭合开关，移动滑动变阻器的滑片，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是 W。
29．（2022 梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A。问：
（1）通过R1的电流是多少？
（2）R2的阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2。要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？
30．（2022 贵港）如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为0～0.6A，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为0～3V，在保证电路元件都安全的情况下，求电路总功率的变化范围。
31．（2022 百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P﹣I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，1min内灯泡L消耗的电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
32．（2022 玉林）科技研究小组在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，他们用厚钢尺制成了一座跨度为L的桥梁（如图甲所示），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成（如图乙所示）。已测得跨度为L时，在一定范围内，其压力F与下垂量h满足关系F，k＝1×10﹣3m/N。已知电源电压不变，当电压表的示数为4V时，电流表示数为0.4A。当压力F1＝32N时，电路中的电流为I1，此时R的功率为P1；当压力F2＝40N时，电路中的电流为I2，此时R的功率为P2；且I1与I2相差0.1A。传感器的电阻R与压力F的关系图像是一条直线（如图丙所示），忽略传感器与钢梁自重产生的影响。求：
（1）R0的阻值；
（2）当桥梁的下垂量为3cm时，压力传感器受到的压力；
（3）当压力为零时，电路中的总电阻；
（4）P1与P2的差值。
1．（2021 玉林）由欧姆定律I变形可得R，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
2．（2021 柳州）下列材料中最容易导电的是（ ）
A．铜线 B．塑料 C．木材 D．玻璃
3．（2021 贺州）下列说法不正确的是（ ）
A．影子是由光的直线传播形成的
B．刚从冰箱里拿出的苹果过一段时间表面有一层小水珠，小水珠的形成属于液化现象
C．站在平面镜前的人远离平面镜时，他在平面镜中所成的像变小
D．用丝绸摩擦过的玻璃棒与一带电小球靠近时，小球被排斥，说明小球带正电
4．（2021 百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
5．（2021 广西）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是（ ）
A．B．C．D．
6．（2021 贺州）如图所示的电路中，电源电压和R2的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
7．（2021 河池）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
8．（2021 贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A． B．
C． D．
9．（2021 玉林）下列物体属于导体的是（ ）
A．橡胶 B．铜线 C．玻璃 D．硅材料
10．（2021 玉林）气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是（ ）
A．电流表的示数减小
B．电压表的示数增大
C．电路消耗的电功率减小
D．电路消耗的电功率增大
11．（2021 广西）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（ ）
A．L1、L2两端电压相等
B．L1、L2的亮度一定相同
C．a、b、c三处的电流一样大
D．若L2灯丝烧断了，L1仍能发光
12．（2021 河池）如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U＝2.0V
B．电压表的最大示数为1.5V
C．定值电阻的阻值R0＝1.0Ω
D．电路的最大功率为4.5W
13．（2021 玉林）如图所示，电源电压恒定，R1为5Ω，R2为10Ω。若闭合S1、S3，断开S2时，电流表示数I为1.8A，则只闭合S2时，电路消耗的总功率P为（ ）
A．2.4W B．10.8W C．27W D．48.6W
14．（2021 贵港）如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
15．（2021 梧州）如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（ ）
A．R1的阻值为50Ω
B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V
D．P在A端时R1的电功率为14.4W
16．（2021 百色）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 （选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 （选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
17．（2021 贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
18．（2021 柳州）在如图所示的遥控器电池盒中，应安装 节干电池，其正常工作电压为 V。
19．（2021 广西）如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
20．（2021 河池）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 有关。
21．（2021 百色）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 ，电压表V的示数与电流表A2的示数之比将 。（均填“变大”、“变小”或“不变”）
22．（2021 贺州）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ V，电源电压U＝ V。
23．（2021 贵港）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2＝6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最
大刻度值处。则R1的阻值是 Ω，电源电压是 V。
24．（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
25．（2021 桂林）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发现仍是L1比L2更亮，说明猜想二 。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 有关。
26．（2021 贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
27．（2021 百色）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）在连接电路时，开关应处于 状态。
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 条（从图中选填导线序号）；
（3）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最 （选填“左”或“右”）端。小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是 。
（4）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则其示数为 A，未知电阻Rx＝ Ω。
（5）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
② ，记下此时电压表读数为U；
③请写出未知电阻Rx阻值表达式：Rx＝ （用U、U1和R0表示）。
28．（2021 柳州）压敏电阻的阻值会随压力的变化而变化，某实验小组通过如图甲的电路探究压敏电阻Rr的阻值随压力变化的关系，该小组操作如下：
（1）首先，应确保电流表指针对准 刻度线，闭合开关前，应将滑动变阻器的滑片置于 端；
（2）闭合开关，将滑动变阻器的滑片逐渐向另一端移动，电流表示数变 。
（3）当滑片处于b端时，电流表示数如图乙，则I＝ A；
（4）保持滑片处于b端不动，逐渐往压敏电阻上增加砝码来增大压力，观察到电流表示数逐渐变大，在此过程中，压敏电阻两端的电压 ；
（5）记录数据并画出电流随砝码总质量变化的图像（如图丙），根据图丙画出压敏电阻的阻值随压力变化的图像（如图丁）。由图可知，压敏电阻的阻值随压力增大而 。
（6）他们利用该电路改装成一款电子秤，将电流表的表盘换成电子秤的表盘，则原来0.6A的位置应刻成 kg，刻度线刻成 （选填“均匀”或“不均匀”）的；若将滑动变阻器的滑片向a端移动一些，则电子秤的量程 （选填“变大”、“变小”或“不变”）。
29．（2021 广西）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
30．（2021 贵港）如图1所示，电源电压为24V且保持不变，滑动变阻器R铭牌上的规格是“xxΩ 5A”。当S闭合、S1断开，滑片P滑动变阻器的中点时，电压表示数如图2所示；当开关S、S1均闭合，滑动变阻器的滑片P滑到a端时，电流表示数如图3所示。求：
（1）滑动变阻器的最大阻值；
（2）当开关S、S1均闭合，变阻器的滑片P滑到a端时，电流通过电阻R1在1min内产生的热量；
（3）若电压表的量程为0～15V，电流表的量程为0～3A，S闭合、S1断开且该电路工作中各元件均安全的情况下，通过电阻R1的最小电流是多少？整个电路的总功率变化范围是多少？
31．（2021 柳州）如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I＝0.12A；再将R2的滑片P移至a端，L正常发光，忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'＝0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
32．（2021 广西）学校利用过氧乙酸对教室内的空气进行熏蒸消毒。某学习小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图1甲所示的检测仪。已知电源电压为6V，定值电阻R0标有“2.5Ω 0.4A”字样，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示。电压表的量程为0～3V，电压表不同的示数对应不同的过氧乙酸气体浓度，请通过计算说明：
（1）按要求，ρ＞0.1g/m3才能达到消毒要求。当电压表的示数为0.75V时，教室内过氧乙酸气体的浓度是否达到消毒要求；
（2）若该检测仪处在所能测量的最大ρ值状态下工作了500s，电路消耗的电功率及R0消耗的电能；
（3）若检测仪所能测量的最大ρ值调整为0.45g/m3，此时电压表指针刚好偏转到最大刻度，则需重新选用哪种规格的定值电阻。
33．（2021 玉林）如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB＝1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；
（2）当电流表示数为0.4A时，物体的重力；
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。
34．（2021 桂林）某科技小组的同学设计制作了一款自动控温烘干箱，箱内主要电路包括控制电路和工作电路，其原理图如图所示。控制电路电源电压为8V，R为变阻器，Rt为热敏电阻、Rt阻值与箱内气温关系如下表所示。工作电路电源电压为220V，R0为电热丝，阻值恒为88Ω，M为电风扇，铭牌上标有“220V 20W”字样，其作用是使箱内空气均匀受热，红、绿指示灯用于分别指示电路加热、待机状态。当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，工作电路处于待机状态，当控制电路电流减小到某值时，衔铁被释放，工作电路处于加热状态。
t/℃ 30 40 50 60 70
Rt/Ω 305 245 200 170 150
（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达多少摄氏度？（电磁铁的线圈电阻不计）
（2）重新调节变阻器R，同时闭合开关S1、S2，箱内气温与时间关系如图乙所示，若电热丝R0加热空气的效率为80%，衔铁每次被吸住的时长均为300s，箱内空气质量恒为2.2kg、比热容为1×103J/（kg ℃）。求开关S1、S2闭合20min内，工作电路总共消耗的电能是多少焦耳？（控制电路、指示灯及电风扇M产生的电热均不计，指示灯消耗的电能不计）
一．选择题（共8小题）
1．（2025 玉林二模）下列物体属于绝缘体的是（ ）
A．石墨 B．塑料 C．硅 D．金属
2．（2025 西乡塘区校级模拟）如图所示电路中，闭合开关后，电流表所测量的电流是（ ）
A．通过电灯L1的电流
B．通过电灯L2的电流
C．通过电灯L1和电灯L2的电流之和
D．电源供给电路的总电流
3．（2025 兴宁区校级模拟）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A．B．C．D．
4．（2025 广西模拟）新能源汽车逐渐兴起，我们给新能源汽车充电时，新能源汽车相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
5．（2025 兴宁区校级三模）节能减排，绿色环保，新能源汽车成为未来汽车发展方向。如图是一辆新能源汽车正在用充电桩充电，在整个充电过程中，充电电路中的用电器是（ ）
A．汽车发动机 B．汽车电池
C．导线 D．充电桩
6．（2025 鱼峰区模拟）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压一定不相等
7．（2025 柳州模拟）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
8．（2025 西乡塘区校级模拟）如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（ ）
A．连接前，A的金属箔张开是因为异种电荷相互吸引
B．连接的一瞬间，A中正电荷通过金属棒流向B，A金属箔的张角减小
C．连接的一瞬间，金属杆中电流方向是从A流向B
D．B中的自由电子通过金属棒流向A，A金属箔的张角增大
二．多选题（共2小题）
（多选）9．（2025 兴宁区校级三模）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A．接线柱“1”应与“3”连接 B．“显示器”由电压表改装而成
C．若货车质量增大，则电阻R0两端电压增大 D．为了节约电能，电阻R0可以去掉
（多选）10．（2025 广西模拟）图甲所示的坐位体前屈测量仪可以对学生进行体质健康检测，测量仪的简化电路图如图乙所示，当学生推动绝缘柄使滑动变阻器的滑块M向右移动时，电路中各表变化情况正确的是（ ）
A．电流表示数不变 B．电流表示数变大
C．电压表示数不变 D．电压表示数变大
三．填空题（共6小题）
11．（2025 广西三模）有时人接触汽车门把手会被“触电”，这是因为汽车行驶时与空气摩擦发生了 现象，若瞬间电流方向是由人体流向汽车，则汽车带的是 电荷。
12．（2025 兴宁区校级模拟）在手电筒电路中，小灯泡的电阻是10Ω，当流过小灯泡的电流是0.3A时，小灯泡两端的电压是 V；当小灯泡两端的电压为0V时，小灯泡的电阻是 Ω。
13．（2025 玉林一模）共享充电宝是时下比较流行的共享产品。如图所示，充电柜中的8个充电宝之间是 （选填“串联”或“并联”）关系；当用户将其归还至充电柜中时，充电宝相当于电路中的 （选填“电源”或“用电器”）。
14．（2025 广西模拟）高速公路通过居民区会修建“墙”挡住噪音，这种控制噪声的措施是 。这种“墙”吸附很多灰尘，是因为汽车高速通过，带动气流与“墙” 吸附灰尘。
15．（2025 良庆区模拟）如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发和气球带上了 （选填“同种”或“异种”）电荷；经检验气球所带的电荷为正电荷，说明 （选填“气球”或“头发”）的原子核对电子的束缚能力强。
16．（2025 鱼峰区模拟）抛绣球是壮族人民喜爱的民俗活动之一，小妤设计了一个自动记录绣球过圈数量的计数器，其简化电路如图甲所示。其中R1是光敏电阻，当绣球挡住了射向R1的红外线时，R1的电阻会变小为20Ω，AB间电压变大，这时自动计数器计数一次。已知R2是定值电阻，电源电压恒为12V，当绣球穿过球圈时，AB间的电压随时间变化的图像如图乙所示，则R2的阻值为 Ω；当没有绣球通过球圈，红外线正常照射R1时，电路总电流 A。
四．作图题（共2小题）
17．（2025 青秀区校级模拟）在如图的〇内填上适当的电表符号，保证开关闭合后两个小灯泡都能发光。
18．（2025 兴宁区校级模拟）在“探究电流与电阻的关系”的实验中，如图所示是某同学连接的电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。
五．实验探究题（共4小题）
19．（2025 青秀区校级三模）（1）如图甲，在“探究冰熔化时温度的变化规律”实验中，实验器材的组装顺序是 （选填“自下而上”或“自上而下”）；试管中的冰在熔化过程中，温度计的示数 。
（2）如图乙，与毛皮摩擦过的橡胶棒因得到电子而带 电，用带电的橡胶棒接触验电器的金属球，金属箔张开，这两片金属箔带 种电荷。
（3）如图丙，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个铜锌盐水电池，铜锌盐水电池的电压为 V；锌片是盐水电池的 极。
20．（2025 西乡塘区模拟）实验小组用“伏安法”测量额定电压为2.5V的小灯泡发光时的电阻，如图甲所示，电源电压恒定。
（1）连接电路时，接通最后一根导线小灯泡立即发光，则实验中操作不当之处是 。
（2）实验时，电压表的示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片P向 （选填“左”或“右”）端移动。
（3）该实验小组测量出了多组实验数据，绘制出了通过小灯泡的电流I随其两端电压U变化的图象，如图丙所示。由图象可知，小灯泡正常发光时的电阻为 Ω，a、b两点电阻大小不一样主要是受到 的影响。
（4）仅利用该实验中的器材，还能完成的实验是 。
A.探究电流与电压的关系 B.测量小灯泡的额定功率 C.探究电流与电阻的关系
（5）该实验小组又在没有电流表可用的情况下，增加一个已知阻值为R0的定值电阻，设计了图丁电路测出了另一小灯泡L2正常发光时的电阻，若已知小灯泡L2的额定电流I额，则在方框 （选填“1”或“2”）接小灯泡L2，另一个方框接定值电阻，闭合开关S，S1接a，调节滑动变阻器滑片，当电压表示数为 （用题目中的已知符号R0、I额表示），此时灯泡正常发光。
21．（2025 西乡塘区三模）如图所示是小明和小刚探究电流与电阻关系的电路，电源由3节新干电池组成，实验中定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。
实验次序 1 2 3 4
电阻R/Ω 5 10 15 20
电流表示数I/A 0.6 0.3 0.2 0.16
（1）连接电路时开关应 ；闭合开关前，应将滑动变阻器的滑片移到 （选填“A”或“B”）端。
（2）正确连接电路，小明发现，闭合开关，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，经检查线路连接没有问题，则故障原因可能是定值电阻 。
（3）在实验过程中将5Ω电阻更换成10Ω电阻后立即闭合开关，发现电压表示数变 （选填“大”或“小”），接下来应将滑动变阻器的滑片向 （选填“左”或“右”）移，直至电压表示数为3V，并记下此时电流表的示数。
（4）多次实验后，实验数据如表所示。分析表格数据可知，在误差范围内，导体两端的电压一定时，通过导体的电流与导体的电阻成 比。
（5）小刚用同样的装置重做实验，他控制定值电阻两端电压为2.5V不变并顺利完成实验。之后他想用额定电压为2.5V的小灯泡替换定值电阻来测量小灯泡的额定功率，已知小灯泡的额定电流在0.2A和0.5A之间，你认为原来的电路及器材能满足测量要求吗？并说明理由。
22．（2025 青秀区校级模拟）在“人工孵蛋”的跨学科实践活动中，同学们需要制作一个孵化箱，为鸡蛋的孵化提供合适的温度环境。同学们从老旧的电吹风中，截取了部分电热丝用于制作发热电阻。
任务一：测量自制电热丝R0
（1）请用笔画线代替导线把图1电路连接完整。
（2）闭合开关S，发现电流表无示数，电压表有明显示数，出现该故障的原因可能是电热丝R0 。
（3）排除故障后，向左移动滑动变阻器的滑片到某一位置，电压表示数如图2所示，同时读出此时电流大小为0.44A，则电阻R0＝ Ω。
任务二：调整电热丝发热功率
（4）如图3所示，将电阻丝放入孵化箱中，并用温度传感器检测孵化箱温度。当孵化箱温度过低时，滑片应该向 侧移动以提高孵化箱温度。
（5）若将学生电源电压调到最大值，滑动变阻器阻值调到最小，加热功率仍然不够。为增大加热功率，在不改变电路连接的方式下，只利用图3提供的器材进行改动，可以 达到解决问题的目的。
任务三：改进与提升
温度过高会导致鸡蛋失去活力而无法孵化，同学们在孵化箱中装了自制高温报警装置。阻值不计的报警器在电流达到某一值时开始报警，电路图如图4所示，电源电压保持3V不变，L为指示灯，RT为热敏电阻，其阻值随温度t变化的函数关系是RT＝﹣0.1Ω/℃ t+15Ω（RT＞0）。
（6）当箱内温度升高时，灯的亮度变 。
（7）通过向左侧调节滑动变阻器Rp′可以 （选填“升高”或“降低”）报警温度。
六．综合应用题（共6小题）
23．（2025 港南区一模）小明设计如图甲所示的模拟智能测温报警电路：电源电压为12V，报警器（电阻不计）通过的电流超过0.1A时就会报警，热敏电阻RT其阻值随温度t的变化关系如图乙所示。要求：当所测温度达到或超过37℃时，系统报警。求：
（1）报警器报警时电路的总电阻；
（2）40℃时电路的电流；
（3）若要提高此模拟智能测温报警电路的报警温度，请你写出一种可行的方案，并列出关系式进行说明。
24．（2025 青秀区校级三模）如图甲是科学小组设计的电子秤结构原理图，重新标注电压表表盘后，能直接读出称量物体的质量。电源电压9V恒定不变，电阻R0＝60Ω，电压表的量程为0～3V，压敏电阻R1的阻值与所称物体质量变化的图象如图乙所示。托盘和压杆的质量忽略不计，求：
（1）空载时，电路中的电流；
（2）该电子秤的最大称量；
（3）若保持电子秤结构和电压表量程不变，为使电子秤的最大称量变为40kg，只在电路中再多串联一个电阻R2，请计算电阻R2的阻值，并在丙图的虚线框中补充完整改进后的电路图。
F/N 0 1 2 3 4 5 6
R1/Ω 80 60 50 40 30 20 10
25．（2025 西乡塘区校级模拟）小明给家里的鱼缸设计了自动注水控制系统，可随水位升降的圆柱形浮子A底面积为50cm2，高为20cm，A的重力（GA＝4N，图甲A的底部到鱼缸底部距离为10cm，A的上方有用硬杆进行固定的压力敏感电阻R1，R1的阻值与压力F的部分关系如表所示。控制电路如图乙所示，电源电压为6V，定值电阻R2的阻值为10Ω，当控制电路的电流达到0.1A时，停止注水，达到最高水位。
求：（1）停止注水时R1的阻值；
（2）最高水位水的深度；
（3）若要升高最高水位，可以调整浮子A或者电路部分元件，请列出关系式并说明改进方法。
26．（2025 南宁模拟）如图甲所示的电热杯垫，它能够对杯子进行加热或保温。杯垫内部简化电路如图乙所示，R1、R2为加热电阻，其中R1＝10Ω，R2＝5Ω，其工作电压U＝10V，1、2、3、4为触点，通过调节旋钮可使扇形开关S上端同时接触两两个相邻的触点，从而实现开关、加热或保温挡之间的切换。求：
（1）当开关旋至2、3触点时电路中的电流；
（2）当开关旋至3、4触点时电路消耗的功率；
（3）杯垫保温1min产生的热量。
27．（2025 贺州一模）如图甲是体测用到的简易坐位体前屈测试仪，图乙为其内部简化电路，将滑块移到规定位置时S1闭合，灯L发光。图乙电源电压U恒定，R2为调试变阻器，小灯泡L的额定电压为4V，其电流与电压的关系如图丙所示，R1的阻值为20Ω，当S1闭合、S2断开时，电压表示数为1V，滑动变阻器标有“40Ω 1A”的字样，电流表A的量程为0～0.6A。求：
（1）小灯泡正常工作时的电阻；
（2）电源电压；
（3）将电阻R1与灯泡L的位置调换，当S1断开、S2闭合时，滑动变阻器的最大电功率。
28．（2025 北流市二模）在某次科技活动中，王老师给同学们展示一个如图甲所示的黑盒子，绝缘外壳上有A、B、C三个接线柱。王老师告诉同学们，盒内电路由两个定值电阻连接而成。小山同学设计了如图乙所示的电路来研究盒内电阻的连接情况及其电功率。已知电源电压恒定不变，R0是阻值为2Ω的定值电阻，R1是滑动变阻器。小山进行了如下的实验操作：
（Ⅰ）把BC两个接线柱接到MN之间，只闭合开关S，将R1的滑片移至最左端时，电压表示数为1.8V，电流表示数为0.6A；
（Ⅱ）用导线把AC连接起来，再将AB接线柱接入MN之间，闭合开关S和S1，此时电流表的示数为1.5A；
（Ⅲ）把AC两个接线柱接到MN之间，只闭合开关S，小山发现将R1的滑片从某位置移至最左端或最右端时，电压表的示数均变化了0.25V，电路的总功率均变化了0.75W。
（1）请根据操作（Ⅰ）求出黑盒子BC间的电阻；
（2）在操作（Ⅱ）中，求黑盒子工作100s消耗的电能；
（3）①请画出黑盒子内的电路图，并标明各电阻的阻值；
②小山接下来继续进行研究，他将AB两个接线柱接到MN之间，只闭合开关S，移动R1的滑片，黑盒子的电功率会随之变化，求此过程中黑盒子的最大电功率与最小电功率之比。
五年真题参考答案与试题解析
1．【考点】安全用电原则．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】A、生活用水是电的导体，如果弄湿用电器，很可能会导致电流通过湿抹布导入人体，从而引发触电事故，因此不弄湿用电器，故A符合题意；
B、因为水是导体，用湿手触摸插座时，可能会使电源通过人体与大地形成通路，发生触电，故B不符合题意；
C、根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故C符合题意；
D、用电器着火时直接不能用水浇灭，因为生活用水是导体，会导电，容易引发触电事故，故D不符合题意。
故选：AC。
2．【考点】常见的导体与绝缘体．版权所有
【专题】电流和电路；应用能力．
【解答】ABC、通常情况下，玻璃片、塑料尺和橡皮筋是绝缘体，不容易导电，将它们接入如图所示电路的A、B两点，不能使小灯泡发光，故ABC错误；
D、金属棒是导体，容易导电，把它接入如图所示电路的A、B两点，可使小灯泡发光，故D正确。
故选：D。
3．【考点】电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的材料、长度和横截面积不变，温度升高，此时发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，说明导致其阻值变化的主要因素是温度，故ABC不符合题意、D符合题意。
故选：D。
4．【考点】摩擦起电的实质．版权所有
【专题】电流和电路；分析、综合能力．
【解答】发现与头发摩擦过的塑料笔杆能吸起碎纸屑，塑料笔杆摩擦带电，带电体具有吸引轻小物体的性质；塑料不是磁性物质，不可以被磁化，是不容易导电的绝缘体。
故选：A。
5．【考点】探究电流与电阻的关系．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）为了保护电路，连接电路前，开关处于断开状态；滑动变阻器移动到电阻最大位置，图中用A，则滑片应该放在左侧B端；
（2）正确连接电路后，实验时发现电压表有示数，说明电压表两个接线柱到电源两端通路，电流表无示数，说明电路可能是电压表并联的部分断路，也可能是电流表短路；
（3）电流表用的是0﹣0.6A的量程，分度值0.02A，读数为0.1A；
根据表格数据，电阻扩大几倍，电流变为几分之一，说明是反比关系，故结论是：导体两端电压一定时，导体中的电流跟导体的电阻成反比；
（4）根据上述规律，电阻8Ω是第一次的一半，故电流为第一次的2倍，即1.0A，故可以探究，但必须更改电流表的量程；
故答案为：（1）断开；B；（2）短路；（3）0.1；反比；（4）可行，电流没有超过大量程，但必须换用大量程。
6．【考点】摩擦起电的实质；正电荷和负电荷；电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用丝绸摩擦两根玻璃棒，两根玻璃棒失去电子带正电，靠近时会相互排斥，故ABD错误，C正确。
故选：C。
7．【考点】根据实物图画电路图．版权所有
【专题】电流和电路；理解能力．
【解答】由图可知，发光二极管直接连接到水果电池两端，故D正确，ABC错误。
故选：D。
8．【考点】欧姆定律的应用．版权所有
【专题】计算题；欧姆定律；应用能力．
【解答】由图可知，压力传感器R和定值电阻R0串联，电流表测量电路中的电流，当R的阻值为35Ω时，电路的电流：
I0.3A
（2）当通过电路的电流为I′＝0.4A时，电路的总电阻：
R总30Ω，
R的阻值：
R'＝R总﹣R0＝30Ω﹣5Ω＝25Ω；
由图乙可知压力F＝1×104N，地磅的测量值：
m1000kg；
（3）电流表的示数最大为0.6A，电源电压不变，电路的总电阻为：
R总′20Ω，
为了增加地磅的最大测量值，即压力增大，需要减小R的阻值，R的阻值为：
R″＝R总′﹣R0＝20Ω﹣R0，所以需要增大R0的阻值。
答：（1）当R的阻值为35Ω时，电路的电流是0.3A；
（2）当通过电路的电流为0.4A时，地磅的测量值是1000kg；
（3）为了增加地磅的最大测量值，需要增大R0的阻值。
9．【考点】电功率的综合计算；电功率多档位问题．版权所有
【专题】电流和电路；电能和电功率；应用能力．
【解答】（1）榨汁杯处于榨汁挡时，只有电动机工作，由电路图可知，此时应只闭合开关S1；
（2）当只闭合开关S2时，电路为R1的简单电路，闭合开关S2和S3时，R1、R2并联；
因为并联电路的总电阻小于各支路的电阻，所以由P＝UI可知，R1、R2并联时，电路中的电阻最小，电功率最大，榨汁杯为加热挡；电路为R1的简单电路时，电路中的电阻最大，电功率最小，榨汁杯为保温挡；因此只闭合开关S2时，榨汁杯处于保温挡。
故答案为：S1；保温。
10．【考点】验电器的原理．版权所有
【专题】电流和电路；应用能力．
【解答】将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为电子转移而带电，锡箔纸带同种电荷相互排斥而张开。
故答案为：电子；同种。
11．【考点】温度对导体电阻的影响．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所示，则电流为0.22A；玻璃外壳破碎前，灯丝的电阻为；玻璃外壳破碎后，灯丝的电阻为；比较可知：玻璃破碎后，L2电阻变小。
（2）为进一步探究玻璃外壳破碎后L2电阻变化特点，对L1、L2的电流和电压进行测量，实验数据记录如表。分析发现，L1的电阻大于玻璃外壳破碎后L2的电阻，因为在相同的电流下，灯泡L1两端的电压始终高于灯泡L2两端的电压。
（3）由此推断，灯丝的电阻大小与温度有关，温度越低，电阻越小；玻璃外壳可能起到隔热保温的作用。
（4）将灯丝设计成螺旋状的目的是：①减少散热；②增大导体的长度。
故答案为：（1）0.22；变小；（2）大于；（3）温度；隔热保温；（4）①减少散热；②增大导体的长度。
12．【考点】电功率的综合计算；欧姆定律的应用；光敏、热敏、压敏等半导体电路分析；结合图像计算电功率．版权所有
【专题】欧姆定律；电能和电功率；应用能力．
【解答】由图乙可知，两电阻串联，电流表测电路中的电流；
（1）由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I10.3A，
则R消耗的电功率：PRR＝（0.3A）2×20Ω＝1.8W；
（2）由欧姆定律可知，电路中的最大总电阻：R最大80Ω，
由串联电路的电阻特点可知，此时压敏电阻R的阻值：R'＝R最大﹣R0＝80Ω﹣20Ω＝60Ω，
由图丙可知，此时压敏电阻受到的压力为1N，即此装置能筛选出重力至少为1N的芒果；
（3）由图丙可知，压敏电阻的阻值随着压力的增大而减小，
当压力为2N时，压敏电阻的阻值为40Ω，
由串联电路的电阻特点可知，为了筛选出重力至少为2N的芒果，R0的阻值为R0'＝R最大﹣R″＝80Ω﹣40Ω＝40Ω＞20Ω，
因此适当增加R0的阻值可以让重力小于2N的芒果被推离传送带，将重力至少为2N的芒果继续被传送到指定位置。
答：（1）若R与R0阻值相等，R消耗的电功率为1.8W；
（2）此装置能筛选出重力至少为1N的芒果；
（3）他的建议可行，将R0的阻值增大到40Ω即可。
1．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；理解能力．
【解答】在通常情况下，铁丝、人体、铜线容易导电，都属于导体；塑料尺不容易导电，属于绝缘体。
故选：D。
2．【考点】电热的防止．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】A、使用电热水壶烧水，将电能转化为内能，属于利用电流的热效应，故A不符合题意；
B、电视机的后盖有很多孔，是为了防止电热产生危害，故B符合题意；
C、家里使用电饭锅煮饭，消耗电能转化为内能，属于利用电流的热效应，故C不符合题意；
D、小佳妈妈使用电熨斗熨衣服，将电能转化为内能，属于利用电流的热效应，故D不符合题意。
故选：B。
3．【考点】判断电压表测量的对象；电路的三种状态；串联和并联的概念与辨析；判断电流表测量的对象．版权所有
【专题】电流和电路；电压和电阻；分析、综合能力．
【解答】
ABD、由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流；电压表并联在灯L1的两端，则电压表测量灯L1两端的电压，故AB正确、D错误；
C、因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L2仍正常发光，故C正确。
故选：D。
4．【考点】生活中的串、并联电路．版权所有
【专题】应用题；电流和电路；分析、综合能力．
【解答】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确、BCD错误。
故选：A。
5．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电压和电阻；理解能力．
【解答】铝线、铜线、铅笔芯都是导体，容易导电，接入电路中，有电流通过，灯泡会发光；玻璃棒属于绝缘体，接入电路中，不能通过电流，灯泡不发光，故C正确。
故选：C。
6．【考点】生活中的串、并联电路．版权所有
【专题】电流和电路；应用能力．
【解答】A、当声控开关闭合时，形成电源短路，灯泡不亮，故A不符合题意；
B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使灯泡发光，故B不符合题意；
C、当光控开关闭合时，形成电源短路，灯泡不亮，故C不符合题意；
D、由图知，光控开关、声控开关和灯泡是串联的，光控开关、声控开关都闭合时电路形成通路，灯泡发光；只闭合光控开关或只闭合声控开关时，电路处于断路状态，灯泡都不发光，故D符合题意。
故选：D。
7．【考点】串联电路中的电流规律；判断电压表测量的对象；开关在串并联电路中的作用；电流表的读数；电流表的使用方法．版权所有
【专题】电压和电阻；理解能力．
【解答】由图可知，开关闭合后，电流的路径只有一条，为串联电路，串联电路中电流处处相等，即通过L1、L2的电流相等；
电流表测量通过两个灯泡的电流，电流表选用小量程分度值为0.02A，电流表示数为0.24A；
电压表测量的是L1两端的电压，故C正确。
故选：C。
8．【考点】运用串联电路中的电压规律计算．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】
由电路图可知，两灯泡串联，电压表并联在L1两端，故电压表的示数即为L1两端的电压，即灯泡L1两端的电压U1＝2V；
由串联电路的特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣2V＝1V。
故选：D。
9．【考点】电路的三种状态；开关在串并联电路中的作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】两只小灯泡规格相同，先闭合S，只有L2接入电路，L2正常发光；再闭合S1，L1与L2并联接入电路，两端电压不变，L1和L2正常发光，L1没有造成短路，也不会被烧坏。
故选：C。
10．【考点】电源的作用；电压的单位及其换算；插座的构造与工作方式；电路的基本组成．版权所有
【专题】应用题；电流和电路；理解能力．
【解答】ABC、干电池、充电宝和蓄电池都是直流电源，故ABC不符合题意；
D、家庭电路的电流是交流电，故D符合题意。
故选：D。
11．【考点】欧姆定律求范围值；欧姆定律的应用．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】A、由图可知：油箱内油面达到最高（或最低）位置时，滑动变阻器接入电路的阻值为零，根据I可知；电流表的示数最大，由于电压表测量滑动变阻器两端的电压，则电压表为零；根据要求可知：表的最大量程对应油箱的最大油量，所以反映油量的电表是电流表；
滑动变阻器接入电路的阻值为零，电流表的示数最大，根据I可知：校准电阻R0的阻值应为R060Ω，故A正确；
B、当油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，电路的电流最小；根据反映油量的电表的最小示数为最大量程的可知：I最小0.6A＝0.1A，
根据I可知电路总电阻：R总360Ω；
根据串联电路的总电阻等于各电阻之和可知：
滑动变阻器的最大阻值为R大＝R总﹣R0＝360Ω﹣60Ω＝300Ω；
所以滑动变阻器的阻值变化范围为0～300Ω，故B正确；
CD、当滑动变阻器的滑片P在中点时，电路中的总电阻为：
R串R060Ω＝210Ω，
根据I可知，电路中的电流为：I串0.17A，即电流表示数为0.17A，故D正确；
此时滑动变阻器两端的电压为：UV＝I串0.17A25.5V，即电压表示数为25.5V，故C错误。
故选：C。
12．【考点】欧姆定律在图像中的应用；电功率的综合计算．版权所有
【专题】应用题；欧姆定律；应用能力．
【解答】A.由图像可知，甲的U﹣I图像是过原点的倾斜直线，说明甲的电流与电压成正比，即甲是定值电阻，
当U甲＝3V时，通过的电流I甲＝0.6A，由I可得，甲的阻值R甲5Ω，故A正确；
B．由图像可知，当乙两端电压为2.5V时，通过乙的电流为0.5A，则R乙5Ω，故B正确；
C、由图像可以看出，当电路电流为0.3A时，甲两端的电压为1.5V，乙两端的电压为0.5V，
根据串联电路电压的规律知，电源电压为1.5V+0.5V＝2V，此时电路的总功率为P＝UI＝2V×0.3A＝0.6W，故C正确；
D、并联电路各支路两端的电压相等，根据图像可知甲、乙两端的电压为1V时通过它们的电流分别为：I甲＝0.2A、I乙＝0.4A，
因为并联电路干路中的电流等于各支路电流之和，所以干路中的电流为：I＝I甲+I乙＝0.2A+0.4A＝0.6A，故D错误。
故选：D。
13．【考点】电功率的综合计算；欧姆定律在图像中的应用．版权所有
【专题】电流和电路；欧姆定律；电能和电功率；分析、综合能力．
【解答】由图甲可知，定值电阻R0与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，电流表测量电路中的电流；
当滑动变阻器滑片移到最左端时，滑动变阻器被短路，电压表示数为0，由图乙可知，此时电路中的电流I＝0.3A，根据欧姆定律可得，电源电压U＝IR0＝0.3A×R0——————①
由图乙可知，当电流表示数为I1＝0.2A时，电压表示数为UR＝1V，
根据欧姆定律和串联电路的电压特点可得，电源电压U＝UR+I1R0＝1V+0.2A×R0——————②
联立①②两式可得，电源电压U＝3V，定值电阻R0＝10Ω；
用小灯泡替换图甲中的滑动变阻器，电路其他元件不变，则小灯泡与定值电阻R0串联，
根据串联电路特点结合图乙可知，当电路中的电流I′＝0.2A，小灯泡两端电压为UL＝1V时，电源电压U＝UL+I′R0＝1V+0.2A×10Ω＝3V，满足要求；
此时小灯泡的实际功率PL＝ULI′＝1V×0.2A＝0.2W。
故选：B。
14．【考点】电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】通过给书带电，使书一页页分开来，根据同种电荷相互排斥，异种电荷相互吸引知识可知，可以给书带上同种电荷，书一页页可以分开，故AB正确，CD错误。
故选：AB。
15．【考点】电流的方向；验电器的原理．版权所有
【专题】电流和电路；分析、综合能力．
【解答】（1）用带负电的橡胶板和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上同种电荷，同种电荷相互排斥；
（2）橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转移到金属箔片上，由于正电荷定向移动的方向为电流的方向，所以此时的电流方向是从金属箱片到金属球即B正确。
故答案为：同种；B。
16．【考点】串并联的比例计算；串联和并联的概念与辨析；电学元件的选择．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）如图可知，若断开开关，R1、R2并联，两电表分别与R1、R2串联，则两表是电流表，电流表甲测量通过R1的电流，电流表乙测量通过R2的电流；
根据并联电路的特点和欧姆定律可知，通过R1、R2的电流之比：，
则R2＝2R1；
（2）更换两表种类，则两表应为电压表，由图可知，闭合开关，R1、R2串联，
根据串联电路的电阻特点可知，电路中的总电阻R＝R1+R2＝3R1，
根据串联电路的电流特点和欧姆定律可知，通过R2的电流I2＝I，
则。
故答案为：并；电压；3：1。
17．【考点】正电荷和负电荷；物体带电情况的判断．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】自然界存在两种电荷：正电荷和负电荷；
图中所示甲、乙两个小球互相排斥，所以甲乙小球带的是异种电荷，因为甲带正电，所以乙带正电。
故答案为：负；正。
18．【考点】验电器的原理．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电；由于同种电荷相互排斥，故其两个金属箔片会张开；验电器的制作原理是：同种电荷相互排斥。
故答案为：排斥；负。
19．【考点】并联电路中的电流规律；串联和并联的概念与辨析．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】由于教室内各个灯管能够独立工作，互不影响，所以教室的灯管之间是并联的；
我国家庭电路的供电电压是220V；
并联电路中，干路电流等于各个支路电流之和，故当家中多开一盏灯时，干路上的电流将变大。
故答案为：并；220；变大。
20．【考点】电功率的比例计算；欧姆定律的应用．版权所有
【专题】计算题；电压和电阻；电能和电功率；应用能力．
【解答】（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，由串联电路的电阻特点可知，接入电路的总电阻Ra＝R2+R3＝2R+3R＝5R；
（2）由图结合二极管的单向导电性可知，将电源正负极对调再接回原位置时，电阻R1、R2串联，由串联电路的电阻特点可知，接入电路的总电阻Rb＝R1+R2＝R+2R＝3R，
由P＝UI可知，前后两种情况R2消耗的功率之比：（）2＝（）2＝（）2＝（）2。
故答案为：5R；9：25。
21．【考点】电功率的综合计算；欧姆定律的应用；串并联的比例计算；欧姆定律的多状态计算．版权所有
【专题】计算题；欧姆定律；电能和电功率；应用能力．
【解答】（1）由电路图可知，闭合开关S、S1，断开开关S2时，滑动变阻器R2和定值电阻R1串联，电压表测定值电阻R1两端的电压，电流表测电路中的电流；
由欧姆定律可知，滑动变阻器接入电路的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，电压表测电源电压，电压表的示数最大，因此电源电压U＝12V；
定值电阻R1的阻值：
R110Ω，
由欧姆定律可知，滑动变阻器接入电路的电阻最大时，电路中的电流最小，
此时电路中的总电阻：
R总大30Ω，
由串联电路的电阻特点可知，滑动变阻器的最大阻值：
R大＝R总大﹣R1＝30Ω﹣10Ω＝20Ω；
（2）闭合开关S、S2，断开开关S1时，滑动变阻器R2和灯泡L串联，电压表测L两端的电压；
由P＝UI和串联电路的电阻特点可知，电路最大功率和最小功率之比：
，
解得：RL＝20Ω；
由题意可知，小灯泡L恰好正常发光时，电路中的电流：
I0.4A，
因此小灯泡L的额定功率：
PL＝I2R0＝（0.4A）2×20Ω＝3.2W。
故答案为：12；3.2。
22．【考点】电功率的综合计算；电功率多档位问题．版权所有
【专题】电流和电路；电能和电功率；分析、综合能力．
【解答】由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，开关S1、S2均闭合时，R1与R2并联，
根据并联电路的电阻特点可知，并联电路中总电阻小于任何一个分电阻，
所以，开关S1闭合、S2断开时，电路的总电阻最大，电源电压一定时，由P＝UI可知，电路的总功率最小，电热水壶处于保温挡；
同理可知，开关S1、S2均闭合时，R1与R2并联，电路中的总电阻最小，总功率最大，电热水壶处于加热挡；
加热挡的电功率P加热＝P1+P21512.5W。
故答案为：保温；1512.5。
23．【考点】欧姆定律的应用．版权所有
【专题】欧姆定律；应用能力．
【解答】解（1）根据保护电路的要求，在开关闭合前，滑动变阻器的滑片要移到电阻最大处，故应将R0的滑片移动至最右端；
（2）由题意知：当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，
因为R＜Rx，所以，电压表示数增大了0.5V，同时总电阻增大，则电流表示数减小了0.1A，
又因为电源电压不变，所以，滑动变阻器R0的电压减小了0.5V；
因为滑片移至某点固定不动，所以，R05Ω，
当开关S1接触a点时：Ia0.5A，
当开关S1接触b点时：Ib＝Ia﹣0.1A＝0.4A，
Ib，
即：0.4A，
解得：Rx＝20Ω。
故答案为：右；20。
24．【考点】探究电流与电阻的关系．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】（1）连接电路时，为保护电路，开关应断开；
（2）由图甲知，电压表串联在电路中，由于电压表自身电阻非常大，所以用电器AB不工作，电流表无示数；
滑动变阻器、用电器AB应串联，电压表应与用电器AB并联，可以将用电器AB右侧连接滑动变阻器的导线改接到电压表负接线柱上，如图所示：
（3）由U＝IR知，U＝0.6A×5Ω＝3V，则I20.3A；
在探究电流与电阻的关系的实验中应控制定值电阻两端的电压一定，根据表中数据可知，第1次实验所控制的电压U1＝I1R1＝0.5A×6Ω＝3V，第2次实验所控制的电压U2＝I2R2＝0.3A×10Ω＝3V，第3次实验所控制的电压U3＝I3R3＝1A×15Ω＝15V，第4次实验所控制的电压U4＝I4R4＝0.12A×25Ω＝3V，第5次实验所控制的电压U5＝I5R5＝0.1A×30Ω＝3V，所以错误的数据是第3次实验的数据，其原因是第3次电压值是其他的5倍，应该是电流表量程看错，读数错误，而且电源电压才4.5V；
（4）根据正确的实验数据得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，为了保证电路的安全，电路中的最大电流为0.6A，此时定值电阻和变阻器接入电路中的电阻都最小：R小＝5Ω；因变阻器的最大电阻为50Ω，当滑动变阻器的电阻最大时，定值电阻阻值也最大；当变阻器接入电路中的阻值最大时，此时电路中的电流I0.03A，定值电阻的最大阻值：R大100Ω。
故答案为：（1）断开；（2）电压表串联在电路中了；如图所示；（3）0.3；第3次电压值是其他的5倍，应该是电流表量程看错，读数错误，而且电源电压才4.5V；（4）反比；（5）3；5～100。
25．【考点】电阻和灯泡的伏安特性曲线；伏安法测小灯泡的电阻．版权所有
【专题】实验题；电路和欧姆定律；分析、综合能力；实验基本能力．
【解答】（1）滑片P向右移动时小灯泡变亮，说明电路中电流变大，变阻器阻值变小，故变阻器右下接线柱与灯泡串联接入电路中，如下图所示：
；
（2）电路连接好后闭合开关，发现电流表有示数，说明电路是通路；电压表无示数，小灯泡不亮，说明电压表并联的支路短路或电压表短路，如果电路只有一个元件有故障，该故障可能是小灯泡短路；
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图1丙所示，电压表选用小量程，分度值0.1V，其示数为2.5V；
（4）由I﹣U的关系图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，小灯泡正常发光时的电阻为：
R10Ω；
（5）由I﹣U的关系图像可知，当灯泡两端的电压增大，通过灯泡的电流也变大，根据P＝UI可知，灯泡的功率变大，灯丝的温度升高，灯丝的电阻随温度的升高而变大；
（6）实验步骤：
①闭合开关S，断开开关S1，移动滑动变阻器的滑片P，使电流表的示数为I额，并记录下来；
②保持滑动变阻器滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1；
③保持开关S和S1闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为I2；
④在步骤①中，R、R0和L串联在电路中，电流表测串联电路电流，移动滑动变阻器的滑片P，使电流表的示数为I额，此时灯泡正常发光；根据R可知，电路的总电阻为：
R总；
在步骤②中，R和R0串联在电路中，电流表测串联电路电流，保持滑动变阻器滑片P的位置不动，此时电流表的示数为I1，根据R可知，电路的总电阻为：
R总1；
在步骤③中，电路为只有R0的简单电路，此时电流表的示数为I2，根据U＝IR可知，电源电压为U源＝I2R0；
由电阻的串联可知，小灯泡正常发光时电阻的表达式为：
R灯＝R总﹣R总1I2R0（）。
故答案为：（1）见解答图；（2）短路；（3）2.5；（4）10；（5）大；（6）。
26．【考点】探究影响电阻大小的因素．版权所有
【专题】实验题；电压和电阻；欧姆定律；应用能力．
【解答】（1）为了保护电路，实验前开关应处于断开状态；
（2）选用①②两根导体分别接入电路进行实验，根据题意可知，①②两根导体材料、横截面积相同，而长度不同，所以是验证B电阻与导体长度的关系；
（3）①④两根导体，长度、横截面积相同，材料不同，而电流表的示数不同，说明两导体的电阻不同，所以导体电阻大小跟导体的材料有关；
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V；此时电路中电流表的示数为0.2A，则②导体的电阻为：
R11Ω。
故答案为：（1）断开；（2）B；（3）材料；（4）2.2；11。
27．【考点】用电流表和定值电阻测电阻；伏安法测电阻．版权所有
【专题】实验题；电路和欧姆定律；分析、综合能力；实验基本能力．
【解答】（1）由电路图可知，变阻器选用左下接线柱与开关串联接入电路中，如下图所示：；
（2）在伏安法测量待测电阻Rx的阻值实验中，用电压表测待测电阻Rx两端的电压，用电流表测通过待测电阻Rx的电流，根据R计算电阻，故该实验的原理是R；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为：
R5Ω；
为提高测量的准确程度，要多次测量求平均值减小误差；
（4）实验步骤：
①首先，闭合开关S1、S2，记录电流表的示数I1；
②接着，断开开关S2，记录电流表的示数I2；
③在步骤①中，电路为只有R0的简单电路，电流表测量电路电流，记下电流表示数为I1，根据欧姆定律可知电源电压为U＝I1R0；
在步骤②中，R0和Rx串联，电流表测量电路电流，记下电流表示数为I2，根据欧姆定律可知电源电压U＝I2（R0+Rx）；
联立以上两式可得待测电阻的阻值Rx。
故答案为：（1）见解答图；（2）R；（3）5；减小误差；（4）②S2；③。
28．【考点】探究电流与电阻的关系；伏安法测量小灯泡的电功率．版权所有
【专题】欧姆定律；探究型实验综合题；分析、综合能力；实验基本能力；科学探究能力．
【解答】（1）闭合开关前，要将滑动变阻器滑片移至A端；此时电路中滑动变阻器达到最大值起到保护电路元件安全的作用；
（2）闭合开关，发现电流表有示数，电压表无示数，其原因可能是定值电阻短路。
（3）①由表中数据，根据欧姆定律，电压表示数为：Uv＝IR＝0.3A×10Ω＝3V；
②实验中应保持定值电阻两端的电压不变。当电阻由10Ω更换为15Ω时，根据串联分压特点可知，定值电阻两端的电压变大，为保证定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，故应将滑动变阻器的滑片向A端滑动；
③由题知滑动变阻器最大值为20Ω，当使用30Ω的电阻进行实验时，若要保证定值电阻的电压不变，设电压表示数为数为Uv，根据串联电路电压规律和分压原理有：，即，解得：U＝5V；
（4）分析表中数据有，当电阻为原来的几倍时，通过导体的电流为原来的几分之一，所以得出的结论是：当导体两端电压一定时，通过导体的电流与电阻成反比；
（5）小灯泡在额定电压下正常发光，即当电压表示数为3.8V时，小灯泡正常发光，此时电流表的示数为0.4A，根据公式P＝UI计算出小灯泡的额定电功率：P＝U额I额＝3.8V×0.4A＝1.52W；
故答案为：（1）A；（2）短路；（3）3；A；5；（4）反比；（5）3.8；1.52。
29．【考点】电功率的综合计算；欧姆定律的应用．版权所有
【专题】计算题；欧姆定律；电能和电功率；应用能力．
【解答】由图可知，R1、R2并联，电流表测干路的电流；
（1）由并联电路的电压特点可知，R1两端的电压U1＝U＝6V，
则通过R1的电流：
I10.6A；
（2）由并联电路的电流特点可知，通过R2的电流：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A，
由并联电路的电压特点可知，R2两端的电压U2＝U＝6V，
由欧姆定律可知，R2的阻值：
R220Ω；
（3）由P＝UI可知，电路中的最小电流：
I最小2.5A，
由滑动变阻器的规格可知，滑动变阻器允许通过的最大电流：
I滑大＝2A，
则通过定值电阻的最小电流：
I定小＝I最小﹣I滑大＝2.5A﹣2A＝0.5A＞0.3A，
因此滑动变阻器替换的是R2，
由欧姆定律可知，当滑动变阻器接入电路的电阻最大时，通过滑动变阻器的电流最小，
由并联电路的电压特点可知，滑动变阻器两端的电压：U滑＝U＝6V，
通过滑动变阻器的最小电流：
I滑小0.12A，
由并联电路的电流特点可知，电路中的最小电流：
I小＝I1+I滑小＝0.6A+0.12A＝0.72A，
由并联电路的特点可知，通过R1的电流不变，
则电源的最小电功率：
P小＝UI小＝6V×0.72A＝4.32W。
答：（1）通过R1的电流是0.6A；
（2）R2的阻值是20Ω；
（3）更换后电源的最小电功率是4.32W。
30．【考点】电功率范围值问题；结合图像计算电功率；电功率的综合计算；焦耳定律的简单计算；欧姆定律在图像中的应用．版权所有
【专题】定量思想；欧姆定律；电能和电功率；应用能力．
【解答】（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2和R1串联，电压表测量R1两端的电压，电流表测量电路中的电流，
当滑动变阻器R2的滑片P在a端时，滑动变阻器的电阻为零，电路中只有电阻R1接入电路，它两端的电压最大，为电源电压，由图乙知电源电压为6V；
当滑动变阻器R2的滑片P在b端时，滑动变阻器的电阻最大，电路中的电流最小，由图乙知此时R1的两端的电压为1V，电路中的电流为0.1A；
由I知电阻R1的阻值为：
R110Ω；
串联电路电压的规律知滑动变阻器两端的电压最大为：
U2＝U﹣U1＝6V﹣1V＝5V，
滑动变阻器R2的最大阻值为：
R250Ω；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，滑动变阻器的最大电阻与定值电阻R3并联，电流表测量电路中的总电流；
通过R2的的电流为：
I20.12A，
由并联电路电流的规律知通过R3的的电流为：
I3＝I﹣I2＝0.42A﹣0.12A＝0.3A，
R3通电50s产生的电热为：
Q3＝W＝UI3t＝6V×0.3A×50s＝90J；
（3）若闭合开关S1、S3，断开开关S2时，由电压表的量程为0～3V知，定值电阻两端的电压最大为3V，电路中的最大电流为：
I大0.3A，
电路的最大功率为：
P大＝UI大＝6V×0.3A＝1.8W；
当滑动变阻器的电阻最大时电路中的电流最小，最小电流为0.1A，
电路的最小功率为：
P小＝UI小＝6V×0.1A＝0.6W，所以电路总功率的变化范围为0.6W～1.8W。
答：（1）电阻R1的阻值为10Ω、R2的最大阻值为50Ω；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，R3通电50s产生的电热为90J；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为0～3V，在保证电路元件都安全的情况下，电路总功率的变化范围为0.6W～1.8W。
31．【考点】电功率的综合计算；欧姆定律的应用；欧姆定律求范围值；电功与电能的计算．版权所有
【专题】计算题；电路和欧姆定律；电能和电功率；应用能力．
【解答】（1）灯泡L上标有“5V 2.5W”字样，灯泡正常发光时的电阻：RL10Ω；
（2）闭合开关，灯泡和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压，
滑片P在b端时，滑动变阻器接入电路的电阻最大，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知此时通过电路的电流最小，由图乙可知此时通过电路的电流为0.3A，灯泡的实际功率为0.9W，1min内灯泡L消耗的电能：W＝Pt＝0.9W×60s＝54J；
（3）滑片P在b端时，灯泡两端的电压：UL13V，
串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压：U＝UL1+I1R＝3V+0.3A×R﹣﹣﹣﹣﹣﹣①，
滑动变阻器的滑片位于中点时，由图乙可知通过电路的电流为0.4A，此时灯泡的实际功率为1.6W，灯泡两端的电压：UL24V，
根据串联电路电压规律结合欧姆定律可得电源电压：U＝UL2+I24V+0.4A②，
①②联立可得：R＝10Ω，U＝6V；
（4）灯泡正常发光时的电流；IL0.5A，
根据串联电路电流特点可知灯泡正常发光时的电流为通过电路的最大电流，根据欧姆定律可知此时滑动变阻器接入电路的电阻最小，
根据欧姆定律可得此时电路总电阻：R012Ω，
根据串联电路电阻规律可得滑动变阻器接入电路的最小阻值：R′＝R0﹣RL＝12Ω﹣10Ω＝2Ω。
答：（1）灯泡L正常发光时的电阻为10Ω；
（2）滑片P在b端时，1min内灯泡L消耗的电能为54J；
（3）电源电压为6V；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值为2Ω。
32．【考点】欧姆定律的应用；电功率的综合计算．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）由图乙可知，R和R0串联，电压表测R0的电压，
电压表的示数为4V，即R0的电压为4V，
电流表的示数为0.4A，即R0的电流为0.4A，
根据欧姆定律得：R010Ω；
（2）压力F与下垂量h满足关系F，k＝1×10﹣3m/N，h＝3cm＝0.03m，
代入数据F30N；
（3）由图丙可知，压力为零时R＝30Ω，
由（1）得R0为10Ω，
R总＝R+R0＝30Ω+10Ω＝40Ω；
（4）传感器的电阻R与压力F的关系图像是一条直线，设R＝aF+b，
代入（0N，30Ω）、（60N，0Ω）两组数据得到R＝﹣0.5Ω/N×F+30Ω，
当压力F1＝32N时，代入得：R1＝﹣0.5Ω/N×32N+30Ω＝14Ω，
当压力F2＝40N时，代入得R2＝﹣0.5Ω/N×40N+30Ω＝10Ω，
所以R1时电路总电阻更大，电流更小，
I1与I2相差0.1A，因此I2＝I1+0
专题14 电路和欧姆定律
五年（2021-2025）中考（一年模拟）物理真题分类汇编，研真题，明考向。为了进一步配合广大师生复习备考，21教育重磅推出《（2021-2025）五年中考真题和一年模拟分类汇编》系列。本套资料设计科学，根据地区试题汇编，按照知识点构成情况，将试题分解组合，全面呈现各学科知识点在五年中考和一年模拟题中的考查情况，是考生掌握当地中考命题动向、熟悉中考考查方式、复习备考不可或缺的精品资料！
（多选）1．（2025 广西）某班级在制作“安全用电”主题板报的活动中，准备了以下行为用语，其中符合安全用电原则的是（ ）
A．不弄湿用电器 B．用湿手触摸插座
C．不靠近高压带电体 D．用水浇灭着火的用电器
2．（2025 广西）将下列物体接入如图所示电路的A、B两点，可使小灯泡发光的是（ ）
A．玻璃片 B．塑料尺 C．橡皮筋 D．金属棒
3．（2025 广西）在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗。分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（ ）
A．质量 B．长短 C．粗细 D．温度
4．（2025 广西）在探究摩擦起电现象实验中，发现与头发摩擦过的塑料笔杆能吸起碎纸屑，其原因是塑料笔杆（ ）
A．带了电 B．有磁性 C．是导体 D．是半导体
5．（2025 广西）用图甲所示的电路探究电流与电阻的关系。已知电源电压为9V，滑动变阻器最大阻值为20Ω，四个定值电阻的阻值分别为16Ω、20Ω、40Ω和80Ω。
（1）在连接电路前，开关应处于 状态，滑动变阻器的滑片置于 （选填“A”或“B”）端。
（2）连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路故障的原因可能是电流表 （选填“短路”或“断路”）。
（3）排除故障后，进行实验。每当更换定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。下表完整记录了前3组数据，第4组的电流如图乙所示，则电流大小为 A。
实验序号 1 2 3 4 5
R/Ω 16 20 40 80
I/A 0.50 0.40 0.20
分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成 。
（4）为了得到第5组数据，进一步验证实验结论，现用一个8Ω的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由。
答： （选填“可行”或“不可行”），理由： 。
6．（2024 广西）用丝绸摩擦两根玻璃棒，则两根玻璃棒（ ）
A．得到电子 B．带负电
C．靠近时会互相排斥 D．靠近时会互相吸引
7．（2024 广西）如图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
8．（2024 广西）公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程0～0.6A）等组成，R的阻值与所受压力F大小关系如图乙所示。电源电压为12V，定值电阻R0的阻值为5Ω。求：
（1）当R的阻值为35Ω时，电路的电流；
（2）当通过电路的电流为0.4A时，地磅的测量值；
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明。
9．（2023 广西）如图是简易榨汁杯的电路原理图，工作时有榨汁、加热、保温三挡。当闭合开关 时，榨汁杯处于榨汁挡；只闭合开关S2时，榨汁杯处于 挡。
10．（2023 广西）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为 转移而带电，锡箔纸带 （选填“同种”或“异种”）电荷。
11．（2023 广西）实验小组在实验时，不慎将灯泡L2的玻璃外壳碰碎。他们惊奇地发现L2几乎不发光，与其串联的灯泡L1不仅没有熄灭，反而更亮。开关断开后的电路如图甲，L1和L2都标有“2.5V 0.3A”字样。针对上述现象，探究下列问题：玻璃破碎后，L2的灯丝电阻发生了什么变化？玻璃外壳究竟起什么作用？
（1）玻璃外壳破碎前L2的电压和电流分别为1.20V和0.20A；玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所示，则电流为 A。初步分析可知：玻璃破碎后，L2电阻 （选填“变大”或“变小”）。
（2）为进一步探究玻璃外壳破碎后L2电阻变化特点，对L1、L2的电流和电压进行测量，实验数据记录如表。分析发现，L1的电阻 （选填“大于”或“小于”）玻璃外壳破碎后L2的电阻。
灯泡 实验次序 1 2 3 4 5 6
L1、L2 电流I/A 0.16 0.18 0.20 0.22 0.24 0.26
L1 电压U1/V 0.78 1.00 1.20 1.50 1.80 2.10
L2 电压U2/V 0.20 0.23 0.30 0.41 0.52 0.80
（3）实验中，对着L2吹气，发现L2两端电压突然变小、电流突然变大，说明吹气加快L2灯丝表面空气流速，加快其散热速度，从而使灯丝电阻变小。由此推断，灯丝的电阻大小与 有关，玻璃外壳可能起到 的作用。
（4）细心的同学在实验过程中发现，灯丝呈螺旋状，于是提出新的问题：为什么将灯丝设计成螺旋状？你认为这样设计的目的是① ；② 。
12．（2023 广西）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻R0为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与R0阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加R0的阻值即可。你认为他的建议可行吗？请通过计算做出判断。
1．（2022 桂林）在通常情况下，下列物体属于绝缘体的是（ ）
A．铁丝 B．人体 C．铜线 D．塑料尺
2．（2022 梧州）下列属于防止电流热效应产生危害的实例是（ ）
A．家里使用电热水壶烧水 B．利用电视机后盖的小孔散热
C．家里使用电饭锅煮饭 D．小佳妈妈使用电熨斗熨衣服
3．（2022 百色）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（ ）
A．灯L1与灯L2并联 B．电压表测量灯L1两端的电压
C．只断开开关S1，灯L2正常发光 D．电流表测量电路总电流
4．（2022 梧州）“一盔一带 安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路中符合要求的是（ ）
5．（2022 贺州）如图所示，在A、B两点间先后接入下列物体，闭合开关后，不能使小灯泡发光的是（ ）
A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
6．（2022 玉林）如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A． B．
C． D．
7．（2022 河池）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A．灯泡L1与L2并联 B．电压表测L2两端的电压
C．通过L1、L2的电流相等 D．通过L1的电流为0.22A
8．（2022 玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（ ）
A．5V B．3V C．2V D．1V
9．（2022 柳州）如图所示电路，两只小灯泡规格相同，先闭合S，L2正常发光，再闭合S1，则L1（ ）
A．被短路 B．被烧坏 C．与L2并联 D．与L2串联
10．（2022 贺州）如图所示的选项中，使用交流电源的是（ ）
A．图甲中叫醒我和弟弟起床的闹钟用的干电池
B．图乙中爸爸外出时备用的充电宝
C．图丙中妈妈上班所骑电动车用的蓄电池
D．图丁中全家收看春节联欢晚会时电视机插头所接的电源
11．（2022 梧州）如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（ ）
A．R0阻值为60Ω
B．滑动变阻器的阻值变化范围为0～300Ω
C．当滑动变阻器的滑片P在中点时，电压表的示数为21V
D．当滑动变阻器的滑片P在中点时，电流表的示数为0.17A
12．（2022 贵港）如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A．甲是一个定值电阻，阻值为5Ω
B．当乙两端的电压为2.5V时，其阻值为5Ω
C．将甲和乙串联，若电路中电流为0.3A.则电路的总功率为0.6W
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
13．（2022 河池）如图甲所示的电路，R0为定值电阻，闭合开关，调节滑动变阻器R的阻值，记录电压表、电流表的示数，作出U﹣I关系图象如图乙①所示。已知某小灯泡的U﹣I图象如图乙②所示，现用该小灯泡替换图甲中的滑动变阻器，电路其他元件不变。则此时小灯泡的实际功率为（ ）
A．0.1W B．0.2W C．0.3W D．0.75W
（多选）14．（2022 柳州）博物馆里有些古书非常陈旧，直接翻动它容易使书页破损，有人提出，通过给书带电，使书一页页分开来，如图所示。假设给每页书带电可以实现，能使书一页页分开的带电方式是（ ）
A．使每页书都带上正电
B．使每页书都带上负电
C．使相邻书页带上异种电荷
D．只让封面带正电，封底带负电
15．（2022 贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。验电器金属箔片张开是因为 电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流方向是从 （只选填标号：A.“金属球到金属箔片”或B.“金属箔片到金属球”）。
16．（2022 广西）如图，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1，通过R1的电流为I1，此时R1与R2 联。更换两表种类，闭合开关，两表均有示数，此时两表均为 表，通过R2的电流为I2，则I1：I2＝ 。
17．（2022 贺州）自然界存在两种电荷，一种是正电荷，另一种是 电荷；当甲、乙两带电轻质小球出现如图所示的情形时，若甲带正电，则乙带 电。
18．（2022 梧州）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的两片金属箔张开，其工作原理是同种电荷互相 ，此时金属箔带 电。
19．（2022 贺州）教室的灯管之间是 联的，灯管正常发光时两端电压为 V；多开一盏灯，干路上的电流大小会 （选填“变大”“变小”或“不变”）。
20．（2022 柳州）如图电路，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管（二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过，如同自动开关）。闭合开关S，接入电路的总电阻为 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 。
21．（2022 贵港）如图所示的电路，电源电压保持不变，闭合开关S、S1，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是4～12V，电流表示数变化范围是0.4～1.2A，则电源电压是 V；闭合开关S、S2，断开开关S1，当滑动变阻器的滑片从a端移动到中点时，小灯泡L恰好正常发光，此过程中电路最大功率和最小功率之比为4：3，则小灯泡L的额定功率是 W。（不计温度对灯丝电阻的影响）
22．（2022 河池）某品牌电热水壶有“加热”和“保温”两个挡位，其内部简化电路如图所示，R1＝160Ω，R2＝40Ω，当S1闭合，S2断开时，电热水壶处于 挡；加热挡的电功率为 W。
23．（2022 桂林）在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，R0为滑动变阻器，R、Rx为定值电阻，且R＜Rx，R＝15Ω。闭合开关S前，应将R0的滑片移动至最 （选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则Rx＝ Ω。
24．（2022 梧州）小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。
（1）连接电路时，开关应 。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 。
实验组次 1 2 3 4 5
电阻R/Ω 5 10 15 25 30
电流I/A 0.6 1 0.12 0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ；
（5）以上实验控制AB间的电压为 V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 Ω。
25．（2022 玉林）如图1甲所示是“测量小灯泡的电阻”的实验电路图。
（1）请根据图1甲所示电路图，用笔画线代替导线完成图乙未连接好的实物电路（要求滑片P向右移动时小灯泡变亮）；
（2）电路连接好后闭合开关，发现电流表有示数，电压表无示数，小灯泡不亮，如果电路只有一个元件有故障，该故障可能是小灯泡 ；
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图1丙所示，其读数为 V；
（4）根据实验数据，作出小灯泡工作时I﹣U的关系图像如图2所示，则小灯泡正常发光时的电阻为 Ω；
（5）由图2可知，不同电压下，小灯泡电阻值不同，灯丝的电阻会随温度升高而变 ；
（6）若实验过程中发现电压表损坏，现增加一个已知阻值为R0的定值电阻和一个开关，设计如图3所示的电路，也能测出小灯泡正常发光时的电阻，其实验步骤如下：
①闭合开关S，断开开关S1，移动滑动变阻器的滑片P，使电流表的示数为I额，并记录下来；
②保持滑动变阻器滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1；
③保持开关S和S1闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为I2；
④则小灯泡正常发光时电阻的表达式为：R灯＝ （用I额、I1、I2和R0表示）。
26．（2022 贺州）在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关：
A.导体的材料
B.导体的长度
C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜导体。
（1）实验前开关应处于 状态。
（2）选用①②两根导体分别接入电路进行实验，可验证猜想 （选填猜想因素选项“A”“B”或“C”）。
（3）选用①④两根导体分别接入图中M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 有关。
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，读数为 V，此时电路中电流表的示数为0.2A，则②导体的电阻为 Ω。
27．（2022 河池）某实验小组用伏安法测量待测电阻Rx的阻值，设计的实验电路如图甲所示。
（1）根据图甲用笔画线代替导线将图乙的实物图补充完整；
（2）该实验的原理是 ；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为 Ω；实验时应多测几组数据，求电阻的平均值，目的是 ；
（4）若撤去电压表和滑动变阻器，新增一个阻值为R0的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻Rx的阻值。实验步骤如下：
①首先，闭合开关S1、S2，记录电流表的示数I1；
②接着，断开开关 ，记录电流表的示数I2；
则待测电阻的阻值Rx＝ （用R0、I1、I2表示）。
28．（2022 百色）在探究电流与电阻关系的实验中，小华设计了如图甲所示的电路，定值电阻的阻值分别为10Ω、15Ω、20Ω、30Ω，滑动变阻器规格为“20Ω 1A”。
（1）如图甲所示，在开关闭合前，滑动变阻器的滑片应移到 端（选填“A”或“B”）。
（2）闭合开关，发现电流表有示数，电压表无示数，其原因可能是定值电阻 （选填“断路”或“短路”）。
（3）排除故障后，分别用10Ω、15Ω、20Ω的电阻进行实验，正确操作，记录的数据如下表所示，则实验中控制电压表的示数为 V不变。将10Ω的电阻换成15Ω后，为了保持电压表的示数不变，应将滑动变阻器的滑片向 端移动（选填“A”或“B”）。当使用30Ω的电阻做实验时，为了使电压表的示数与前三次相同，电源电压应不高于 V。
实验次数 1 2 3 4
R/Ω 10 15 20 30
I/A 0.3 0.2 0.15
（4）分析实验数据得出结论：当电压一定时，导体中的电流与导体的电阻成 关系。
（5）小华想利用图甲电路改做测定小灯泡电功率的实验：将图甲中的定值电阻更换为标有“3.8V”字样的小灯泡，重新连接电路。闭合开关，移动滑动变阻器的滑片，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是 W。
29．（2022 梧州）在如图所示的电路中，电源电压恒定为6V，R1阻值为10Ω，闭合开关S，电流表的示数为0.9A。问：
（1）通过R1的电流是多少？
（2）R2的阻值是多少？
（3）现用一个规格为“50Ω 2A”的滑动变阻器替换R1或R2。要求：替换后，电源的最大电功率不小于15W，则电源的最小电功率是多少？
30．（2022 贵港）如图甲所示电路中，电源电压保持不变，电压表量程可选，电流表量程为0～0.6A，滑动变阻器R2标有“1A”字样，最大阻值未知。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片P从b端移动到a端，得R1的“U﹣I”关系图像如图乙所示。
（1）求电阻R1的阻值和R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，求R3通电50s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为0～3V，在保证电路元件都安全的情况下，求电路总功率的变化范围。
31．（2022 百色）如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P﹣I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）滑片P在b端时，1min内灯泡L消耗的电能；
（3）电源电压；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
32．（2022 玉林）科技研究小组在实验室模仿工程师做“钢梁承重后的下垂量h”的测试，他们用厚钢尺制成了一座跨度为L的桥梁（如图甲所示），并设计了一个方便读取“厚钢尺桥梁受压后下垂量”的测试仪，测试仪由压力传感器R与外部电路组成（如图乙所示）。已测得跨度为L时，在一定范围内，其压力F与下垂量h满足关系F，k＝1×10﹣3m/N。已知电源电压不变，当电压表的示数为4V时，电流表示数为0.4A。当压力F1＝32N时，电路中的电流为I1，此时R的功率为P1；当压力F2＝40N时，电路中的电流为I2，此时R的功率为P2；且I1与I2相差0.1A。传感器的电阻R与压力F的关系图像是一条直线（如图丙所示），忽略传感器与钢梁自重产生的影响。求：
（1）R0的阻值；
（2）当桥梁的下垂量为3cm时，压力传感器受到的压力；
（3）当压力为零时，电路中的总电阻；
（4）P1与P2的差值。
1．（2021 玉林）由欧姆定律I变形可得R，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
2．（2021 柳州）下列材料中最容易导电的是（ ）
A．铜线 B．塑料 C．木材 D．玻璃
3．（2021 贺州）下列说法不正确的是（ ）
A．影子是由光的直线传播形成的
B．刚从冰箱里拿出的苹果过一段时间表面有一层小水珠，小水珠的形成属于液化现象
C．站在平面镜前的人远离平面镜时，他在平面镜中所成的像变小
D．用丝绸摩擦过的玻璃棒与一带电小球靠近时，小球被排斥，说明小球带正电
4．（2021 百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
5．（2021 广西）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关S1闭合；若红外测温数值在正常范围内，开关S2闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。如图中电路设计符合要求的是（ ）
A．B．C．D．
6．（2021 贺州）如图所示的电路中，电源电压和R2的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
7．（2021 河池）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
8．（2021 贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A． B．
C． D．
9．（2021 玉林）下列物体属于导体的是（ ）
A．橡胶 B．铜线 C．玻璃 D．硅材料
10．（2021 玉林）气敏电阻R的阻值随气体浓度的增大而减小。如图所示，闭合开关，当气体浓度增大时，下列说法正确的是（ ）
A．电流表的示数减小
B．电压表的示数增大
C．电路消耗的电功率减小
D．电路消耗的电功率增大
11．（2021 广西）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（ ）
A．L1、L2两端电压相等
B．L1、L2的亮度一定相同
C．a、b、c三处的电流一样大
D．若L2灯丝烧断了，L1仍能发光
12．（2021 河池）如图甲所示的电路中，R0为定值电阻，滑动变阻器R最大阻值为5Ω，闭合开关后，调节滑动变阻器R的阻值，根据记录的数据，作出U﹣I关系图像如图乙所示，由图像可知（ ）
A．电源电压U＝2.0V
B．电压表的最大示数为1.5V
C．定值电阻的阻值R0＝1.0Ω
D．电路的最大功率为4.5W
13．（2021 玉林）如图所示，电源电压恒定，R1为5Ω，R2为10Ω。若闭合S1、S3，断开S2时，电流表示数I为1.8A，则只闭合S2时，电路消耗的总功率P为（ ）
A．2.4W B．10.8W C．27W D．48.6W
14．（2021 贵港）如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
15．（2021 梧州）如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（ ）
A．R1的阻值为50Ω
B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V
D．P在A端时R1的电功率为14.4W
16．（2021 百色）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 （选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 （选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
17．（2021 贺州）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 （选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
18．（2021 柳州）在如图所示的遥控器电池盒中，应安装 节干电池，其正常工作电压为 V。
19．（2021 广西）如图是一握力计的电路示意图，a、b、c、d是四个接线柱，仪表及定值电阻R0均未画出。M、N均为金属板，N固定不动，当金属片P向左移动时，R接入电路的阻值变 。若握力F增大时，要求仪表的示数也增大，则a、b之间应接入 ，c、d之间应接入 。（后两空选填“定值电阻”、“电流表”或“电压表”）
20．（2021 河池）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 有关。
21．（2021 百色）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将 ，电压表V的示数与电流表A2的示数之比将 。（均填“变大”、“变小”或“不变”）
22．（2021 贺州）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ V，电源电压U＝ V。
23．（2021 贵港）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2＝6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。当闭合开关S1、断开S2，滑片P移动到某一位置时，电流表和电压表指针的位置如图乙所示；当同时闭合开关S1、S2，滑动变阻器接入电路的阻值不变，此时电流表指针刚好达到所选量程的最
大刻度值处。则R1的阻值是 Ω，电源电压是 V。
24．（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
25．（2021 桂林）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发现仍是L1比L2更亮，说明猜想二 。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 有关。
26．（2021 贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
27．（2021 百色）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）在连接电路时，开关应处于 状态。
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 条（从图中选填导线序号）；
（3）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最 （选填“左”或“右”）端。小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是 。
（4）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所示，则其示数为 A，未知电阻Rx＝ Ω。
（5）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值，请将以下实验步骤补充完整：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
② ，记下此时电压表读数为U；
③请写出未知电阻Rx阻值表达式：Rx＝ （用U、U1和R0表示）。
28．（2021 柳州）压敏电阻的阻值会随压力的变化而变化，某实验小组通过如图甲的电路探究压敏电阻Rr的阻值随压力变化的关系，该小组操作如下：
（1）首先，应确保电流表指针对准 刻度线，闭合开关前，应将滑动变阻器的滑片置于 端；
（2）闭合开关，将滑动变阻器的滑片逐渐向另一端移动，电流表示数变 。
（3）当滑片处于b端时，电流表示数如图乙，则I＝ A；
（4）保持滑片处于b端不动，逐渐往压敏电阻上增加砝码来增大压力，观察到电流表示数逐渐变大，在此过程中，压敏电阻两端的电压 ；
（5）记录数据并画出电流随砝码总质量变化的图像（如图丙），根据图丙画出压敏电阻的阻值随压力变化的图像（如图丁）。由图可知，压敏电阻的阻值随压力增大而 。
（6）他们利用该电路改装成一款电子秤，将电流表的表盘换成电子秤的表盘，则原来0.6A的位置应刻成 kg，刻度线刻成 （选填“均匀”或“不均匀”）的；若将滑动变阻器的滑片向a端移动一些，则电子秤的量程 （选填“变大”、“变小”或“不变”）。
29．（2021 广西）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
30．（2021 贵港）如图1所示，电源电压为24V且保持不变，滑动变阻器R铭牌上的规格是“xxΩ 5A”。当S闭合、S1断开，滑片P滑动变阻器的中点时，电压表示数如图2所示；当开关S、S1均闭合，滑动变阻器的滑片P滑到a端时，电流表示数如图3所示。求：
（1）滑动变阻器的最大阻值；
（2）当开关S、S1均闭合，变阻器的滑片P滑到a端时，电流通过电阻R1在1min内产生的热量；
（3）若电压表的量程为0～15V，电流表的量程为0～3A，S闭合、S1断开且该电路工作中各元件均安全的情况下，通过电阻R1的最小电流是多少？整个电路的总功率变化范围是多少？
31．（2021 柳州）如图所示，电源电压恒定，R1为定值电阻，灯泡L上标有“6V 3.6W”，将R2的滑片P移至b端，先闭合S、S2，电流表示数I＝0.12A；再将R2的滑片P移至a端，L正常发光，忽略温度对灯泡电阻的影响。
（1）求电源电压U；
（2）最后闭合S1，电流表示数变为I'＝0.9A，求R1的阻值；
（3）若R2的滑片P的位置及各开关状态任意组合，求电路工作时的最小电功率。
32．（2021 广西）学校利用过氧乙酸对教室内的空气进行熏蒸消毒。某学习小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图1甲所示的检测仪。已知电源电压为6V，定值电阻R0标有“2.5Ω 0.4A”字样，过氧乙酸气体传感器Rt的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示。电压表的量程为0～3V，电压表不同的示数对应不同的过氧乙酸气体浓度，请通过计算说明：
（1）按要求，ρ＞0.1g/m3才能达到消毒要求。当电压表的示数为0.75V时，教室内过氧乙酸气体的浓度是否达到消毒要求；
（2）若该检测仪处在所能测量的最大ρ值状态下工作了500s，电路消耗的电功率及R0消耗的电能；
（3）若检测仪所能测量的最大ρ值调整为0.45g/m3，此时电压表指针刚好偏转到最大刻度，则需重新选用哪种规格的定值电阻。
33．（2021 玉林）如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB＝1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。（平板、压杆和杠杆的质量均忽略不计）求：
（1）电源电压；
（2）当电流表示数为0.4A时，物体的重力；
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率分别达最大值和最小值时，压力传感器R消耗功率的比值；
（4）当平板上物体重为250N，此时电路不安全，若可移动A点使电路安全，则A点移动的方向和A点移动的最小距离。
34．（2021 桂林）某科技小组的同学设计制作了一款自动控温烘干箱，箱内主要电路包括控制电路和工作电路，其原理图如图所示。控制电路电源电压为8V，R为变阻器，Rt为热敏电阻、Rt阻值与箱内气温关系如下表所示。工作电路电源电压为220V，R0为电热丝，阻值恒为88Ω，M为电风扇，铭牌上标有“220V 20W”字样，其作用是使箱内空气均匀受热，红、绿指示灯用于分别指示电路加热、待机状态。当控制电路的电流达到0.025A时，衔铁被电磁铁吸住，工作电路处于待机状态，当控制电路电流减小到某值时，衔铁被释放，工作电路处于加热状态。
t/℃ 30 40 50 60 70
Rt/Ω 305 245 200 170 150
（1）将控制电路中变阻器R的阻值调为120Ω时，箱内气温最高可达多少摄氏度？（电磁铁的线圈电阻不计）
（2）重新调节变阻器R，同时闭合开关S1、S2，箱内气温与时间关系如图乙所示，若电热丝R0加热空气的效率为80%，衔铁每次被吸住的时长均为300s，箱内空气质量恒为2.2kg、比热容为1×103J/（kg ℃）。求开关S1、S2闭合20min内，工作电路总共消耗的电能是多少焦耳？（控制电路、指示灯及电风扇M产生的电热均不计，指示灯消耗的电能不计）
一．选择题（共8小题）
1．（2025 玉林二模）下列物体属于绝缘体的是（ ）
A．石墨 B．塑料 C．硅 D．金属
2．（2025 西乡塘区校级模拟）如图所示电路中，闭合开关后，电流表所测量的电流是（ ）
A．通过电灯L1的电流
B．通过电灯L2的电流
C．通过电灯L1和电灯L2的电流之和
D．电源供给电路的总电流
3．（2025 兴宁区校级模拟）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A．B．C．D．
4．（2025 广西模拟）新能源汽车逐渐兴起，我们给新能源汽车充电时，新能源汽车相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
5．（2025 兴宁区校级三模）节能减排，绿色环保，新能源汽车成为未来汽车发展方向。如图是一辆新能源汽车正在用充电桩充电，在整个充电过程中，充电电路中的用电器是（ ）
A．汽车发动机 B．汽车电池
C．导线 D．充电桩
6．（2025 鱼峰区模拟）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是（ ）
A．灯L1和灯L2串联
B．灯L1和灯L2并联
C．通过灯L1和灯L2的电流一定相等
D．灯L1和灯L2两端的电压一定不相等
7．（2025 柳州模拟）如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
8．（2025 西乡塘区校级模拟）如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（ ）
A．连接前，A的金属箔张开是因为异种电荷相互吸引
B．连接的一瞬间，A中正电荷通过金属棒流向B，A金属箔的张角减小
C．连接的一瞬间，金属杆中电流方向是从A流向B
D．B中的自由电子通过金属棒流向A，A金属箔的张角增大
二．多选题（共2小题）
（多选）9．（2025 兴宁区校级三模）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A．接线柱“1”应与“3”连接 B．“显示器”由电压表改装而成
C．若货车质量增大，则电阻R0两端电压增大 D．为了节约电能，电阻R0可以去掉
（多选）10．（2025 广西模拟）图甲所示的坐位体前屈测量仪可以对学生进行体质健康检测，测量仪的简化电路图如图乙所示，当学生推动绝缘柄使滑动变阻器的滑块M向右移动时，电路中各表变化情况正确的是（ ）
A．电流表示数不变 B．电流表示数变大
C．电压表示数不变 D．电压表示数变大
三．填空题（共6小题）
11．（2025 广西三模）有时人接触汽车门把手会被“触电”，这是因为汽车行驶时与空气摩擦发生了 现象，若瞬间电流方向是由人体流向汽车，则汽车带的是 电荷。
12．（2025 兴宁区校级模拟）在手电筒电路中，小灯泡的电阻是10Ω，当流过小灯泡的电流是0.3A时，小灯泡两端的电压是 V；当小灯泡两端的电压为0V时，小灯泡的电阻是 Ω。
13．（2025 玉林一模）共享充电宝是时下比较流行的共享产品。如图所示，充电柜中的8个充电宝之间是 （选填“串联”或“并联”）关系；当用户将其归还至充电柜中时，充电宝相当于电路中的 （选填“电源”或“用电器”）。
14．（2025 广西模拟）高速公路通过居民区会修建“墙”挡住噪音，这种控制噪声的措施是 。这种“墙”吸附很多灰尘，是因为汽车高速通过，带动气流与“墙” 吸附灰尘。
15．（2025 良庆区模拟）如图所示，小丽用气球在头发上蹭几下，头发就随着气球飘起来，这表明摩擦后头发和气球带上了 （选填“同种”或“异种”）电荷；经检验气球所带的电荷为正电荷，说明 （选填“气球”或“头发”）的原子核对电子的束缚能力强。
16．（2025 鱼峰区模拟）抛绣球是壮族人民喜爱的民俗活动之一，小妤设计了一个自动记录绣球过圈数量的计数器，其简化电路如图甲所示。其中R1是光敏电阻，当绣球挡住了射向R1的红外线时，R1的电阻会变小为20Ω，AB间电压变大，这时自动计数器计数一次。已知R2是定值电阻，电源电压恒为12V，当绣球穿过球圈时，AB间的电压随时间变化的图像如图乙所示，则R2的阻值为 Ω；当没有绣球通过球圈，红外线正常照射R1时，电路总电流 A。
四．作图题（共2小题）
17．（2025 青秀区校级模拟）在如图的〇内填上适当的电表符号，保证开关闭合后两个小灯泡都能发光。
18．（2025 兴宁区校级模拟）在“探究电流与电阻的关系”的实验中，如图所示是某同学连接的电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。
五．实验探究题（共4小题）
19．（2025 青秀区校级三模）（1）如图甲，在“探究冰熔化时温度的变化规律”实验中，实验器材的组装顺序是 （选填“自下而上”或“自上而下”）；试管中的冰在熔化过程中，温度计的示数 。
（2）如图乙，与毛皮摩擦过的橡胶棒因得到电子而带 电，用带电的橡胶棒接触验电器的金属球，金属箔张开，这两片金属箔带 种电荷。
（3）如图丙，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个铜锌盐水电池，铜锌盐水电池的电压为 V；锌片是盐水电池的 极。
20．（2025 西乡塘区模拟）实验小组用“伏安法”测量额定电压为2.5V的小灯泡发光时的电阻，如图甲所示，电源电压恒定。
（1）连接电路时，接通最后一根导线小灯泡立即发光，则实验中操作不当之处是 。
（2）实验时，电压表的示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片P向 （选填“左”或“右”）端移动。
（3）该实验小组测量出了多组实验数据，绘制出了通过小灯泡的电流I随其两端电压U变化的图象，如图丙所示。由图象可知，小灯泡正常发光时的电阻为 Ω，a、b两点电阻大小不一样主要是受到 的影响。
（4）仅利用该实验中的器材，还能完成的实验是 。
A.探究电流与电压的关系 B.测量小灯泡的额定功率 C.探究电流与电阻的关系
（5）该实验小组又在没有电流表可用的情况下，增加一个已知阻值为R0的定值电阻，设计了图丁电路测出了另一小灯泡L2正常发光时的电阻，若已知小灯泡L2的额定电流I额，则在方框 （选填“1”或“2”）接小灯泡L2，另一个方框接定值电阻，闭合开关S，S1接a，调节滑动变阻器滑片，当电压表示数为 （用题目中的已知符号R0、I额表示），此时灯泡正常发光。
21．（2025 西乡塘区三模）如图所示是小明和小刚探究电流与电阻关系的电路，电源由3节新干电池组成，实验中定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。
实验次序 1 2 3 4
电阻R/Ω 5 10 15 20
电流表示数I/A 0.6 0.3 0.2 0.16
（1）连接电路时开关应 ；闭合开关前，应将滑动变阻器的滑片移到 （选填“A”或“B”）端。
（2）正确连接电路，小明发现，闭合开关，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，经检查线路连接没有问题，则故障原因可能是定值电阻 。
（3）在实验过程中将5Ω电阻更换成10Ω电阻后立即闭合开关，发现电压表示数变 （选填“大”或“小”），接下来应将滑动变阻器的滑片向 （选填“左”或“右”）移，直至电压表示数为3V，并记下此时电流表的示数。
（4）多次实验后，实验数据如表所示。分析表格数据可知，在误差范围内，导体两端的电压一定时，通过导体的电流与导体的电阻成 比。
（5）小刚用同样的装置重做实验，他控制定值电阻两端电压为2.5V不变并顺利完成实验。之后他想用额定电压为2.5V的小灯泡替换定值电阻来测量小灯泡的额定功率，已知小灯泡的额定电流在0.2A和0.5A之间，你认为原来的电路及器材能满足测量要求吗？并说明理由。
22．（2025 青秀区校级模拟）在“人工孵蛋”的跨学科实践活动中，同学们需要制作一个孵化箱，为鸡蛋的孵化提供合适的温度环境。同学们从老旧的电吹风中，截取了部分电热丝用于制作发热电阻。
任务一：测量自制电热丝R0
（1）请用笔画线代替导线把图1电路连接完整。
（2）闭合开关S，发现电流表无示数，电压表有明显示数，出现该故障的原因可能是电热丝R0 。
（3）排除故障后，向左移动滑动变阻器的滑片到某一位置，电压表示数如图2所示，同时读出此时电流大小为0.44A，则电阻R0＝ Ω。
任务二：调整电热丝发热功率
（4）如图3所示，将电阻丝放入孵化箱中，并用温度传感器检测孵化箱温度。当孵化箱温度过低时，滑片应该向 侧移动以提高孵化箱温度。
（5）若将学生电源电压调到最大值，滑动变阻器阻值调到最小，加热功率仍然不够。为增大加热功率，在不改变电路连接的方式下，只利用图3提供的器材进行改动，可以 达到解决问题的目的。
任务三：改进与提升
温度过高会导致鸡蛋失去活力而无法孵化，同学们在孵化箱中装了自制高温报警装置。阻值不计的报警器在电流达到某一值时开始报警，电路图如图4所示，电源电压保持3V不变，L为指示灯，RT为热敏电阻，其阻值随温度t变化的函数关系是RT＝﹣0.1Ω/℃ t+15Ω（RT＞0）。
（6）当箱内温度升高时，灯的亮度变 。
（7）通过向左侧调节滑动变阻器Rp′可以 （选填“升高”或“降低”）报警温度。
六．综合应用题（共6小题）
23．（2025 港南区一模）小明设计如图甲所示的模拟智能测温报警电路：电源电压为12V，报警器（电阻不计）通过的电流超过0.1A时就会报警，热敏电阻RT其阻值随温度t的变化关系如图乙所示。要求：当所测温度达到或超过37℃时，系统报警。求：
（1）报警器报警时电路的总电阻；
（2）40℃时电路的电流；
（3）若要提高此模拟智能测温报警电路的报警温度，请你写出一种可行的方案，并列出关系式进行说明。
24．（2025 青秀区校级三模）如图甲是科学小组设计的电子秤结构原理图，重新标注电压表表盘后，能直接读出称量物体的质量。电源电压9V恒定不变，电阻R0＝60Ω，电压表的量程为0～3V，压敏电阻R1的阻值与所称物体质量变化的图象如图乙所示。托盘和压杆的质量忽略不计，求：
（1）空载时，电路中的电流；
（2）该电子秤的最大称量；
（3）若保持电子秤结构和电压表量程不变，为使电子秤的最大称量变为40kg，只在电路中再多串联一个电阻R2，请计算电阻R2的阻值，并在丙图的虚线框中补充完整改进后的电路图。
F/N 0 1 2 3 4 5 6
R1/Ω 80 60 50 40 30 20 10
25．（2025 西乡塘区校级模拟）小明给家里的鱼缸设计了自动注水控制系统，可随水位升降的圆柱形浮子A底面积为50cm2，高为20cm，A的重力（GA＝4N，图甲A的底部到鱼缸底部距离为10cm，A的上方有用硬杆进行固定的压力敏感电阻R1，R1的阻值与压力F的部分关系如表所示。控制电路如图乙所示，电源电压为6V，定值电阻R2的阻值为10Ω，当控制电路的电流达到0.1A时，停止注水，达到最高水位。
求：（1）停止注水时R1的阻值；
（2）最高水位水的深度；
（3）若要升高最高水位，可以调整浮子A或者电路部分元件，请列出关系式并说明改进方法。
26．（2025 南宁模拟）如图甲所示的电热杯垫，它能够对杯子进行加热或保温。杯垫内部简化电路如图乙所示，R1、R2为加热电阻，其中R1＝10Ω，R2＝5Ω，其工作电压U＝10V，1、2、3、4为触点，通过调节旋钮可使扇形开关S上端同时接触两两个相邻的触点，从而实现开关、加热或保温挡之间的切换。求：
（1）当开关旋至2、3触点时电路中的电流；
（2）当开关旋至3、4触点时电路消耗的功率；
（3）杯垫保温1min产生的热量。
27．（2025 贺州一模）如图甲是体测用到的简易坐位体前屈测试仪，图乙为其内部简化电路，将滑块移到规定位置时S1闭合，灯L发光。图乙电源电压U恒定，R2为调试变阻器，小灯泡L的额定电压为4V，其电流与电压的关系如图丙所示，R1的阻值为20Ω，当S1闭合、S2断开时，电压表示数为1V，滑动变阻器标有“40Ω 1A”的字样，电流表A的量程为0～0.6A。求：
（1）小灯泡正常工作时的电阻；
（2）电源电压；
（3）将电阻R1与灯泡L的位置调换，当S1断开、S2闭合时，滑动变阻器的最大电功率。
28．（2025 北流市二模）在某次科技活动中，王老师给同学们展示一个如图甲所示的黑盒子，绝缘外壳上有A、B、C三个接线柱。王老师告诉同学们，盒内电路由两个定值电阻连接而成。小山同学设计了如图乙所示的电路来研究盒内电阻的连接情况及其电功率。已知电源电压恒定不变，R0是阻值为2Ω的定值电阻，R1是滑动变阻器。小山进行了如下的实验操作：
（Ⅰ）把BC两个接线柱接到MN之间，只闭合开关S，将R1的滑片移至最左端时，电压表示数为1.8V，电流表示数为0.6A；
（Ⅱ）用导线把AC连接起来，再将AB接线柱接入MN之间，闭合开关S和S1，此时电流表的示数为1.5A；
（Ⅲ）把AC两个接线柱接到MN之间，只闭合开关S，小山发现将R1的滑片从某位置移至最左端或最右端时，电压表的示数均变化了0.25V，电路的总功率均变化了0.75W。
（1）请根据操作（Ⅰ）求出黑盒子BC间的电阻；
（2）在操作（Ⅱ）中，求黑盒子工作100s消耗的电能；
（3）①请画出黑盒子内的电路图，并标明各电阻的阻值；
②小山接下来继续进行研究，他将AB两个接线柱接到MN之间，只闭合开关S，移动R1的滑片，黑盒子的电功率会随之变化，求此过程中黑盒子的最大电功率与最小电功率之比。
五年真题参考答案与试题解析
1．【考点】安全用电原则．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】A、生活用水是电的导体，如果弄湿用电器，很可能会导致电流通过湿抹布导入人体，从而引发触电事故，因此不弄湿用电器，故A符合题意；
B、因为水是导体，用湿手触摸插座时，可能会使电源通过人体与大地形成通路，发生触电，故B不符合题意；
C、根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，故C符合题意；
D、用电器着火时直接不能用水浇灭，因为生活用水是导体，会导电，容易引发触电事故，故D不符合题意。
故选：AC。
2．【考点】常见的导体与绝缘体．版权所有
【专题】电流和电路；应用能力．
【解答】ABC、通常情况下，玻璃片、塑料尺和橡皮筋是绝缘体，不容易导电，将它们接入如图所示电路的A、B两点，不能使小灯泡发光，故ABC错误；
D、金属棒是导体，容易导电，把它接入如图所示电路的A、B两点，可使小灯泡发光，故D正确。
故选：D。
3．【考点】电阻大小与导线长度、横截面积、材料之间的关系．版权所有
【专题】电压和电阻；应用能力．
【解答】用点燃的蜡烛对镍铬合金丝加热，镍铬合金丝的材料、长度和横截面积不变，温度升高，此时发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，说明导致其阻值变化的主要因素是温度，故ABC不符合题意、D符合题意。
故选：D。
4．【考点】摩擦起电的实质．版权所有
【专题】电流和电路；分析、综合能力．
【解答】发现与头发摩擦过的塑料笔杆能吸起碎纸屑，塑料笔杆摩擦带电，带电体具有吸引轻小物体的性质；塑料不是磁性物质，不可以被磁化，是不容易导电的绝缘体。
故选：A。
5．【考点】探究电流与电阻的关系．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）为了保护电路，连接电路前，开关处于断开状态；滑动变阻器移动到电阻最大位置，图中用A，则滑片应该放在左侧B端；
（2）正确连接电路后，实验时发现电压表有示数，说明电压表两个接线柱到电源两端通路，电流表无示数，说明电路可能是电压表并联的部分断路，也可能是电流表短路；
（3）电流表用的是0﹣0.6A的量程，分度值0.02A，读数为0.1A；
根据表格数据，电阻扩大几倍，电流变为几分之一，说明是反比关系，故结论是：导体两端电压一定时，导体中的电流跟导体的电阻成反比；
（4）根据上述规律，电阻8Ω是第一次的一半，故电流为第一次的2倍，即1.0A，故可以探究，但必须更改电流表的量程；
故答案为：（1）断开；B；（2）短路；（3）0.1；反比；（4）可行，电流没有超过大量程，但必须换用大量程。
6．【考点】摩擦起电的实质；正电荷和负电荷；电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用丝绸摩擦两根玻璃棒，两根玻璃棒失去电子带正电，靠近时会相互排斥，故ABD错误，C正确。
故选：C。
7．【考点】根据实物图画电路图．版权所有
【专题】电流和电路；理解能力．
【解答】由图可知，发光二极管直接连接到水果电池两端，故D正确，ABC错误。
故选：D。
8．【考点】欧姆定律的应用．版权所有
【专题】计算题；欧姆定律；应用能力．
【解答】由图可知，压力传感器R和定值电阻R0串联，电流表测量电路中的电流，当R的阻值为35Ω时，电路的电流：
I0.3A
（2）当通过电路的电流为I′＝0.4A时，电路的总电阻：
R总30Ω，
R的阻值：
R'＝R总﹣R0＝30Ω﹣5Ω＝25Ω；
由图乙可知压力F＝1×104N，地磅的测量值：
m1000kg；
（3）电流表的示数最大为0.6A，电源电压不变，电路的总电阻为：
R总′20Ω，
为了增加地磅的最大测量值，即压力增大，需要减小R的阻值，R的阻值为：
R″＝R总′﹣R0＝20Ω﹣R0，所以需要增大R0的阻值。
答：（1）当R的阻值为35Ω时，电路的电流是0.3A；
（2）当通过电路的电流为0.4A时，地磅的测量值是1000kg；
（3）为了增加地磅的最大测量值，需要增大R0的阻值。
9．【考点】电功率的综合计算；电功率多档位问题．版权所有
【专题】电流和电路；电能和电功率；应用能力．
【解答】（1）榨汁杯处于榨汁挡时，只有电动机工作，由电路图可知，此时应只闭合开关S1；
（2）当只闭合开关S2时，电路为R1的简单电路，闭合开关S2和S3时，R1、R2并联；
因为并联电路的总电阻小于各支路的电阻，所以由P＝UI可知，R1、R2并联时，电路中的电阻最小，电功率最大，榨汁杯为加热挡；电路为R1的简单电路时，电路中的电阻最大，电功率最小，榨汁杯为保温挡；因此只闭合开关S2时，榨汁杯处于保温挡。
故答案为：S1；保温。
10．【考点】验电器的原理．版权所有
【专题】电流和电路；应用能力．
【解答】将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为电子转移而带电，锡箔纸带同种电荷相互排斥而张开。
故答案为：电子；同种。
11．【考点】温度对导体电阻的影响．版权所有
【专题】电压和电阻；应用能力．
【解答】（1）玻璃外壳破碎后，两端的电压变为0.40V，通过的电流变为如图乙所示，则电流为0.22A；玻璃外壳破碎前，灯丝的电阻为；玻璃外壳破碎后，灯丝的电阻为；比较可知：玻璃破碎后，L2电阻变小。
（2）为进一步探究玻璃外壳破碎后L2电阻变化特点，对L1、L2的电流和电压进行测量，实验数据记录如表。分析发现，L1的电阻大于玻璃外壳破碎后L2的电阻，因为在相同的电流下，灯泡L1两端的电压始终高于灯泡L2两端的电压。
（3）由此推断，灯丝的电阻大小与温度有关，温度越低，电阻越小；玻璃外壳可能起到隔热保温的作用。
（4）将灯丝设计成螺旋状的目的是：①减少散热；②增大导体的长度。
故答案为：（1）0.22；变小；（2）大于；（3）温度；隔热保温；（4）①减少散热；②增大导体的长度。
12．【考点】电功率的综合计算；欧姆定律的应用；光敏、热敏、压敏等半导体电路分析；结合图像计算电功率．版权所有
【专题】欧姆定律；电能和电功率；应用能力．
【解答】由图乙可知，两电阻串联，电流表测电路中的电流；
（1）由串联电路的电阻特点和欧姆定律可知，此时电路中的电流：I10.3A，
则R消耗的电功率：PRR＝（0.3A）2×20Ω＝1.8W；
（2）由欧姆定律可知，电路中的最大总电阻：R最大80Ω，
由串联电路的电阻特点可知，此时压敏电阻R的阻值：R'＝R最大﹣R0＝80Ω﹣20Ω＝60Ω，
由图丙可知，此时压敏电阻受到的压力为1N，即此装置能筛选出重力至少为1N的芒果；
（3）由图丙可知，压敏电阻的阻值随着压力的增大而减小，
当压力为2N时，压敏电阻的阻值为40Ω，
由串联电路的电阻特点可知，为了筛选出重力至少为2N的芒果，R0的阻值为R0'＝R最大﹣R″＝80Ω﹣40Ω＝40Ω＞20Ω，
因此适当增加R0的阻值可以让重力小于2N的芒果被推离传送带，将重力至少为2N的芒果继续被传送到指定位置。
答：（1）若R与R0阻值相等，R消耗的电功率为1.8W；
（2）此装置能筛选出重力至少为1N的芒果；
（3）他的建议可行，将R0的阻值增大到40Ω即可。
1．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电流和电路；理解能力．
【解答】在通常情况下，铁丝、人体、铜线容易导电，都属于导体；塑料尺不容易导电，属于绝缘体。
故选：D。
2．【考点】电热的防止．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】A、使用电热水壶烧水，将电能转化为内能，属于利用电流的热效应，故A不符合题意；
B、电视机的后盖有很多孔，是为了防止电热产生危害，故B符合题意；
C、家里使用电饭锅煮饭，消耗电能转化为内能，属于利用电流的热效应，故C不符合题意；
D、小佳妈妈使用电熨斗熨衣服，将电能转化为内能，属于利用电流的热效应，故D不符合题意。
故选：B。
3．【考点】判断电压表测量的对象；电路的三种状态；串联和并联的概念与辨析；判断电流表测量的对象．版权所有
【专题】电流和电路；电压和电阻；分析、综合能力．
【解答】
ABD、由图知，闭合开关S1、S2，两灯并联，电流表串联在灯L2的支路上，则电流表测量通过L2的电流；电压表并联在灯L1的两端，则电压表测量灯L1两端的电压，故AB正确、D错误；
C、因为并联电路中各支路独立工作、互不影响，所以，只断开开关S1时，灯L2仍正常发光，故C正确。
故选：D。
4．【考点】生活中的串、并联电路．版权所有
【专题】应用题；电流和电路；分析、综合能力．
【解答】根据题意可知，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确、BCD错误。
故选：A。
5．【考点】常见的导体与绝缘体．版权所有
【专题】应用题；电压和电阻；理解能力．
【解答】铝线、铜线、铅笔芯都是导体，容易导电，接入电路中，有电流通过，灯泡会发光；玻璃棒属于绝缘体，接入电路中，不能通过电流，灯泡不发光，故C正确。
故选：C。
6．【考点】生活中的串、并联电路．版权所有
【专题】电流和电路；应用能力．
【解答】A、当声控开关闭合时，形成电源短路，灯泡不亮，故A不符合题意；
B、光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使灯泡发光，故B不符合题意；
C、当光控开关闭合时，形成电源短路，灯泡不亮，故C不符合题意；
D、由图知，光控开关、声控开关和灯泡是串联的，光控开关、声控开关都闭合时电路形成通路，灯泡发光；只闭合光控开关或只闭合声控开关时，电路处于断路状态，灯泡都不发光，故D符合题意。
故选：D。
7．【考点】串联电路中的电流规律；判断电压表测量的对象；开关在串并联电路中的作用；电流表的读数；电流表的使用方法．版权所有
【专题】电压和电阻；理解能力．
【解答】由图可知，开关闭合后，电流的路径只有一条，为串联电路，串联电路中电流处处相等，即通过L1、L2的电流相等；
电流表测量通过两个灯泡的电流，电流表选用小量程分度值为0.02A，电流表示数为0.24A；
电压表测量的是L1两端的电压，故C正确。
故选：C。
8．【考点】运用串联电路中的电压规律计算．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】
由电路图可知，两灯泡串联，电压表并联在L1两端，故电压表的示数即为L1两端的电压，即灯泡L1两端的电压U1＝2V；
由串联电路的特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣2V＝1V。
故选：D。
9．【考点】电路的三种状态；开关在串并联电路中的作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】两只小灯泡规格相同，先闭合S，只有L2接入电路，L2正常发光；再闭合S1，L1与L2并联接入电路，两端电压不变，L1和L2正常发光，L1没有造成短路，也不会被烧坏。
故选：C。
10．【考点】电源的作用；电压的单位及其换算；插座的构造与工作方式；电路的基本组成．版权所有
【专题】应用题；电流和电路；理解能力．
【解答】ABC、干电池、充电宝和蓄电池都是直流电源，故ABC不符合题意；
D、家庭电路的电流是交流电，故D符合题意。
故选：D。
11．【考点】欧姆定律求范围值；欧姆定律的应用．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】A、由图可知：油箱内油面达到最高（或最低）位置时，滑动变阻器接入电路的阻值为零，根据I可知；电流表的示数最大，由于电压表测量滑动变阻器两端的电压，则电压表为零；根据要求可知：表的最大量程对应油箱的最大油量，所以反映油量的电表是电流表；
滑动变阻器接入电路的阻值为零，电流表的示数最大，根据I可知：校准电阻R0的阻值应为R060Ω，故A正确；
B、当油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，电路的电流最小；根据反映油量的电表的最小示数为最大量程的可知：I最小0.6A＝0.1A，
根据I可知电路总电阻：R总360Ω；
根据串联电路的总电阻等于各电阻之和可知：
滑动变阻器的最大阻值为R大＝R总﹣R0＝360Ω﹣60Ω＝300Ω；
所以滑动变阻器的阻值变化范围为0～300Ω，故B正确；
CD、当滑动变阻器的滑片P在中点时，电路中的总电阻为：
R串R060Ω＝210Ω，
根据I可知，电路中的电流为：I串0.17A，即电流表示数为0.17A，故D正确；
此时滑动变阻器两端的电压为：UV＝I串0.17A25.5V，即电压表示数为25.5V，故C错误。
故选：C。
12．【考点】欧姆定律在图像中的应用；电功率的综合计算．版权所有
【专题】应用题；欧姆定律；应用能力．
【解答】A.由图像可知，甲的U﹣I图像是过原点的倾斜直线，说明甲的电流与电压成正比，即甲是定值电阻，
当U甲＝3V时，通过的电流I甲＝0.6A，由I可得，甲的阻值R甲5Ω，故A正确；
B．由图像可知，当乙两端电压为2.5V时，通过乙的电流为0.5A，则R乙5Ω，故B正确；
C、由图像可以看出，当电路电流为0.3A时，甲两端的电压为1.5V，乙两端的电压为0.5V，
根据串联电路电压的规律知，电源电压为1.5V+0.5V＝2V，此时电路的总功率为P＝UI＝2V×0.3A＝0.6W，故C正确；
D、并联电路各支路两端的电压相等，根据图像可知甲、乙两端的电压为1V时通过它们的电流分别为：I甲＝0.2A、I乙＝0.4A，
因为并联电路干路中的电流等于各支路电流之和，所以干路中的电流为：I＝I甲+I乙＝0.2A+0.4A＝0.6A，故D错误。
故选：D。
13．【考点】电功率的综合计算；欧姆定律在图像中的应用．版权所有
【专题】电流和电路；欧姆定律；电能和电功率；分析、综合能力．
【解答】由图甲可知，定值电阻R0与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，电流表测量电路中的电流；
当滑动变阻器滑片移到最左端时，滑动变阻器被短路，电压表示数为0，由图乙可知，此时电路中的电流I＝0.3A，根据欧姆定律可得，电源电压U＝IR0＝0.3A×R0——————①
由图乙可知，当电流表示数为I1＝0.2A时，电压表示数为UR＝1V，
根据欧姆定律和串联电路的电压特点可得，电源电压U＝UR+I1R0＝1V+0.2A×R0——————②
联立①②两式可得，电源电压U＝3V，定值电阻R0＝10Ω；
用小灯泡替换图甲中的滑动变阻器，电路其他元件不变，则小灯泡与定值电阻R0串联，
根据串联电路特点结合图乙可知，当电路中的电流I′＝0.2A，小灯泡两端电压为UL＝1V时，电源电压U＝UL+I′R0＝1V+0.2A×10Ω＝3V，满足要求；
此时小灯泡的实际功率PL＝ULI′＝1V×0.2A＝0.2W。
故选：B。
14．【考点】电荷间的相互作用．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】通过给书带电，使书一页页分开来，根据同种电荷相互排斥，异种电荷相互吸引知识可知，可以给书带上同种电荷，书一页页可以分开，故AB正确，CD错误。
故选：AB。
15．【考点】电流的方向；验电器的原理．版权所有
【专题】电流和电路；分析、综合能力．
【解答】（1）用带负电的橡胶板和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上同种电荷，同种电荷相互排斥；
（2）橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转移到金属箔片上，由于正电荷定向移动的方向为电流的方向，所以此时的电流方向是从金属箱片到金属球即B正确。
故答案为：同种；B。
16．【考点】串并联的比例计算；串联和并联的概念与辨析；电学元件的选择．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）如图可知，若断开开关，R1、R2并联，两电表分别与R1、R2串联，则两表是电流表，电流表甲测量通过R1的电流，电流表乙测量通过R2的电流；
根据并联电路的特点和欧姆定律可知，通过R1、R2的电流之比：，
则R2＝2R1；
（2）更换两表种类，则两表应为电压表，由图可知，闭合开关，R1、R2串联，
根据串联电路的电阻特点可知，电路中的总电阻R＝R1+R2＝3R1，
根据串联电路的电流特点和欧姆定律可知，通过R2的电流I2＝I，
则。
故答案为：并；电压；3：1。
17．【考点】正电荷和负电荷；物体带电情况的判断．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】自然界存在两种电荷：正电荷和负电荷；
图中所示甲、乙两个小球互相排斥，所以甲乙小球带的是异种电荷，因为甲带正电，所以乙带正电。
故答案为：负；正。
18．【考点】验电器的原理．版权所有
【专题】应用题；电流和电路；应用能力．
【解答】用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电；由于同种电荷相互排斥，故其两个金属箔片会张开；验电器的制作原理是：同种电荷相互排斥。
故答案为：排斥；负。
19．【考点】并联电路中的电流规律；串联和并联的概念与辨析．版权所有
【专题】定性思想；电流和电路；应用能力．
【解答】由于教室内各个灯管能够独立工作，互不影响，所以教室的灯管之间是并联的；
我国家庭电路的供电电压是220V；
并联电路中，干路电流等于各个支路电流之和，故当家中多开一盏灯时，干路上的电流将变大。
故答案为：并；220；变大。
20．【考点】电功率的比例计算；欧姆定律的应用．版权所有
【专题】计算题；电压和电阻；电能和电功率；应用能力．
【解答】（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，由串联电路的电阻特点可知，接入电路的总电阻Ra＝R2+R3＝2R+3R＝5R；
（2）由图结合二极管的单向导电性可知，将电源正负极对调再接回原位置时，电阻R1、R2串联，由串联电路的电阻特点可知，接入电路的总电阻Rb＝R1+R2＝R+2R＝3R，
由P＝UI可知，前后两种情况R2消耗的功率之比：（）2＝（）2＝（）2＝（）2。
故答案为：5R；9：25。
21．【考点】电功率的综合计算；欧姆定律的应用；串并联的比例计算；欧姆定律的多状态计算．版权所有
【专题】计算题；欧姆定律；电能和电功率；应用能力．
【解答】（1）由电路图可知，闭合开关S、S1，断开开关S2时，滑动变阻器R2和定值电阻R1串联，电压表测定值电阻R1两端的电压，电流表测电路中的电流；
由欧姆定律可知，滑动变阻器接入电路的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，电压表测电源电压，电压表的示数最大，因此电源电压U＝12V；
定值电阻R1的阻值：
R110Ω，
由欧姆定律可知，滑动变阻器接入电路的电阻最大时，电路中的电流最小，
此时电路中的总电阻：
R总大30Ω，
由串联电路的电阻特点可知，滑动变阻器的最大阻值：
R大＝R总大﹣R1＝30Ω﹣10Ω＝20Ω；
（2）闭合开关S、S2，断开开关S1时，滑动变阻器R2和灯泡L串联，电压表测L两端的电压；
由P＝UI和串联电路的电阻特点可知，电路最大功率和最小功率之比：
，
解得：RL＝20Ω；
由题意可知，小灯泡L恰好正常发光时，电路中的电流：
I0.4A，
因此小灯泡L的额定功率：
PL＝I2R0＝（0.4A）2×20Ω＝3.2W。
故答案为：12；3.2。
22．【考点】电功率的综合计算；电功率多档位问题．版权所有
【专题】电流和电路；电能和电功率；分析、综合能力．
【解答】由电路图可知，开关S1闭合、S2断开时，电路为R1的简单电路，开关S1、S2均闭合时，R1与R2并联，
根据并联电路的电阻特点可知，并联电路中总电阻小于任何一个分电阻，
所以，开关S1闭合、S2断开时，电路的总电阻最大，电源电压一定时，由P＝UI可知，电路的总功率最小，电热水壶处于保温挡；
同理可知，开关S1、S2均闭合时，R1与R2并联，电路中的总电阻最小，总功率最大，电热水壶处于加热挡；
加热挡的电功率P加热＝P1+P21512.5W。
故答案为：保温；1512.5。
23．【考点】欧姆定律的应用．版权所有
【专题】欧姆定律；应用能力．
【解答】解（1）根据保护电路的要求，在开关闭合前，滑动变阻器的滑片要移到电阻最大处，故应将R0的滑片移动至最右端；
（2）由题意知：当开关S1由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，
因为R＜Rx，所以，电压表示数增大了0.5V，同时总电阻增大，则电流表示数减小了0.1A，
又因为电源电压不变，所以，滑动变阻器R0的电压减小了0.5V；
因为滑片移至某点固定不动，所以，R05Ω，
当开关S1接触a点时：Ia0.5A，
当开关S1接触b点时：Ib＝Ia﹣0.1A＝0.4A，
Ib，
即：0.4A，
解得：Rx＝20Ω。
故答案为：右；20。
24．【考点】探究电流与电阻的关系．版权所有
【专题】应用题；电压和电阻；应用能力．
【解答】（1）连接电路时，为保护电路，开关应断开；
（2）由图甲知，电压表串联在电路中，由于电压表自身电阻非常大，所以用电器AB不工作，电流表无示数；
滑动变阻器、用电器AB应串联，电压表应与用电器AB并联，可以将用电器AB右侧连接滑动变阻器的导线改接到电压表负接线柱上，如图所示：
（3）由U＝IR知，U＝0.6A×5Ω＝3V，则I20.3A；
在探究电流与电阻的关系的实验中应控制定值电阻两端的电压一定，根据表中数据可知，第1次实验所控制的电压U1＝I1R1＝0.5A×6Ω＝3V，第2次实验所控制的电压U2＝I2R2＝0.3A×10Ω＝3V，第3次实验所控制的电压U3＝I3R3＝1A×15Ω＝15V，第4次实验所控制的电压U4＝I4R4＝0.12A×25Ω＝3V，第5次实验所控制的电压U5＝I5R5＝0.1A×30Ω＝3V，所以错误的数据是第3次实验的数据，其原因是第3次电压值是其他的5倍，应该是电流表量程看错，读数错误，而且电源电压才4.5V；
（4）根据正确的实验数据得出实验结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比；
（5）电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，为了保证电路的安全，电路中的最大电流为0.6A，此时定值电阻和变阻器接入电路中的电阻都最小：R小＝5Ω；因变阻器的最大电阻为50Ω，当滑动变阻器的电阻最大时，定值电阻阻值也最大；当变阻器接入电路中的阻值最大时，此时电路中的电流I0.03A，定值电阻的最大阻值：R大100Ω。
故答案为：（1）断开；（2）电压表串联在电路中了；如图所示；（3）0.3；第3次电压值是其他的5倍，应该是电流表量程看错，读数错误，而且电源电压才4.5V；（4）反比；（5）3；5～100。
25．【考点】电阻和灯泡的伏安特性曲线；伏安法测小灯泡的电阻．版权所有
【专题】实验题；电路和欧姆定律；分析、综合能力；实验基本能力．
【解答】（1）滑片P向右移动时小灯泡变亮，说明电路中电流变大，变阻器阻值变小，故变阻器右下接线柱与灯泡串联接入电路中，如下图所示：
；
（2）电路连接好后闭合开关，发现电流表有示数，说明电路是通路；电压表无示数，小灯泡不亮，说明电压表并联的支路短路或电压表短路，如果电路只有一个元件有故障，该故障可能是小灯泡短路；
（3）排除故障后，继续进行实验，小灯泡正常发光时电压表示数如图1丙所示，电压表选用小量程，分度值0.1V，其示数为2.5V；
（4）由I﹣U的关系图像可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，小灯泡正常发光时的电阻为：
R10Ω；
（5）由I﹣U的关系图像可知，当灯泡两端的电压增大，通过灯泡的电流也变大，根据P＝UI可知，灯泡的功率变大，灯丝的温度升高，灯丝的电阻随温度的升高而变大；
（6）实验步骤：
①闭合开关S，断开开关S1，移动滑动变阻器的滑片P，使电流表的示数为I额，并记录下来；
②保持滑动变阻器滑片P的位置不动，闭合开关S和S1，记下此时电流表的示数为I1；
③保持开关S和S1闭合，移动滑动变阻器的滑片至最右端，记下此时电流表的示数为I2；
④在步骤①中，R、R0和L串联在电路中，电流表测串联电路电流，移动滑动变阻器的滑片P，使电流表的示数为I额，此时灯泡正常发光；根据R可知，电路的总电阻为：
R总；
在步骤②中，R和R0串联在电路中，电流表测串联电路电流，保持滑动变阻器滑片P的位置不动，此时电流表的示数为I1，根据R可知，电路的总电阻为：
R总1；
在步骤③中，电路为只有R0的简单电路，此时电流表的示数为I2，根据U＝IR可知，电源电压为U源＝I2R0；
由电阻的串联可知，小灯泡正常发光时电阻的表达式为：
R灯＝R总﹣R总1I2R0（）。
故答案为：（1）见解答图；（2）短路；（3）2.5；（4）10；（5）大；（6）。
26．【考点】探究影响电阻大小的因素．版权所有
【专题】实验题；电压和电阻；欧姆定律；应用能力．
【解答】（1）为了保护电路，实验前开关应处于断开状态；
（2）选用①②两根导体分别接入电路进行实验，根据题意可知，①②两根导体材料、横截面积相同，而长度不同，所以是验证B电阻与导体长度的关系；
（3）①④两根导体，长度、横截面积相同，材料不同，而电流表的示数不同，说明两导体的电阻不同，所以导体电阻大小跟导体的材料有关；
（4）用②导体接在M、N两点间后，用电压表测出其两端电压如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.2V；此时电路中电流表的示数为0.2A，则②导体的电阻为：
R11Ω。
故答案为：（1）断开；（2）B；（3）材料；（4）2.2；11。
27．【考点】用电流表和定值电阻测电阻；伏安法测电阻．版权所有
【专题】实验题；电路和欧姆定律；分析、综合能力；实验基本能力．
【解答】（1）由电路图可知，变阻器选用左下接线柱与开关串联接入电路中，如下图所示：；
（2）在伏安法测量待测电阻Rx的阻值实验中，用电压表测待测电阻Rx两端的电压，用电流表测通过待测电阻Rx的电流，根据R计算电阻，故该实验的原理是R；
（3）某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为：
R5Ω；
为提高测量的准确程度，要多次测量求平均值减小误差；
（4）实验步骤：
①首先，闭合开关S1、S2，记录电流表的示数I1；
②接着，断开开关S2，记录电流表的示数I2；
③在步骤①中，电路为只有R0的简单电路，电流表测量电路电流，记下电流表示数为I1，根据欧姆定律可知电源电压为U＝I1R0；
在步骤②中，R0和Rx串联，电流表测量电路电流，记下电流表示数为I2，根据欧姆定律可知电源电压U＝I2（R0+Rx）；
联立以上两式可得待测电阻的阻值Rx。
故答案为：（1）见解答图；（2）R；（3）5；减小误差；（4）②S2；③。
28．【考点】探究电流与电阻的关系；伏安法测量小灯泡的电功率．版权所有
【专题】欧姆定律；探究型实验综合题；分析、综合能力；实验基本能力；科学探究能力．
【解答】（1）闭合开关前，要将滑动变阻器滑片移至A端；此时电路中滑动变阻器达到最大值起到保护电路元件安全的作用；
（2）闭合开关，发现电流表有示数，电压表无示数，其原因可能是定值电阻短路。
（3）①由表中数据，根据欧姆定律，电压表示数为：Uv＝IR＝0.3A×10Ω＝3V；
②实验中应保持定值电阻两端的电压不变。当电阻由10Ω更换为15Ω时，根据串联分压特点可知，定值电阻两端的电压变大，为保证定值电阻两端的电压不变，应让滑动变阻器两端的电压变大，故应将滑动变阻器的滑片向A端滑动；
③由题知滑动变阻器最大值为20Ω，当使用30Ω的电阻进行实验时，若要保证定值电阻的电压不变，设电压表示数为数为Uv，根据串联电路电压规律和分压原理有：，即，解得：U＝5V；
（4）分析表中数据有，当电阻为原来的几倍时，通过导体的电流为原来的几分之一，所以得出的结论是：当导体两端电压一定时，通过导体的电流与电阻成反比；
（5）小灯泡在额定电压下正常发光，即当电压表示数为3.8V时，小灯泡正常发光，此时电流表的示数为0.4A，根据公式P＝UI计算出小灯泡的额定电功率：P＝U额I额＝3.8V×0.4A＝1.52W；
故答案为：（1）A；（2）短路；（3）3；A；5；（4）反比；（5）3.8；1.52。
29．【考点】电功率的综合计算；欧姆定律的应用．版权所有
【专题】计算题；欧姆定律；电能和电功率；应用能力．
【解答】由图可知，R1、R2并联，电流表测干路的电流；
（1）由并联电路的电压特点可知，R1两端的电压U1＝U＝6V，
则通过R1的电流：
I10.6A；
（2）由并联电路的电流特点可知，通过R2的电流：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A，
由并联电路的电压特点可知，R2两端的电压U2＝U＝6V，
由欧姆定律可知，R2的阻值：
R220Ω；
（3）由P＝UI可知，电路中的最小电流：
I最小2.5A，
由滑动变阻器的规格可知，滑动变阻器允许通过的最大电流：
I滑大＝2A，
则通过定值电阻的最小电流：
I定小＝I最小﹣I滑大＝2.5A﹣2A＝0.5A＞0.3A，
因此滑动变阻器替换的是R2，
由欧姆定律可知，当滑动变阻器接入电路的电阻最大时，通过滑动变阻器的电流最小，
由并联电路的电压特点可知，滑动变阻器两端的电压：U滑＝U＝6V，
通过滑动变阻器的最小电流：
I滑小0.12A，
由并联电路的电流特点可知，电路中的最小电流：
I小＝I1+I滑小＝0.6A+0.12A＝0.72A，
由并联电路的特点可知，通过R1的电流不变，
则电源的最小电功率：
P小＝UI小＝6V×0.72A＝4.32W。
答：（1）通过R1的电流是0.6A；
（2）R2的阻值是20Ω；
（3）更换后电源的最小电功率是4.32W。
30．【考点】电功率范围值问题；结合图像计算电功率；电功率的综合计算；焦耳定律的简单计算；欧姆定律在图像中的应用．版权所有
【专题】定量思想；欧姆定律；电能和电功率；应用能力．
【解答】（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2和R1串联，电压表测量R1两端的电压，电流表测量电路中的电流，
当滑动变阻器R2的滑片P在a端时，滑动变阻器的电阻为零，电路中只有电阻R1接入电路，它两端的电压最大，为电源电压，由图乙知电源电压为6V；
当滑动变阻器R2的滑片P在b端时，滑动变阻器的电阻最大，电路中的电流最小，由图乙知此时R1的两端的电压为1V，电路中的电流为0.1A；
由I知电阻R1的阻值为：
R110Ω；
串联电路电压的规律知滑动变阻器两端的电压最大为：
U2＝U﹣U1＝6V﹣1V＝5V，
滑动变阻器R2的最大阻值为：
R250Ω；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，滑动变阻器的最大电阻与定值电阻R3并联，电流表测量电路中的总电流；
通过R2的的电流为：
I20.12A，
由并联电路电流的规律知通过R3的的电流为：
I3＝I﹣I2＝0.42A﹣0.12A＝0.3A，
R3通电50s产生的电热为：
Q3＝W＝UI3t＝6V×0.3A×50s＝90J；
（3）若闭合开关S1、S3，断开开关S2时，由电压表的量程为0～3V知，定值电阻两端的电压最大为3V，电路中的最大电流为：
I大0.3A，
电路的最大功率为：
P大＝UI大＝6V×0.3A＝1.8W；
当滑动变阻器的电阻最大时电路中的电流最小，最小电流为0.1A，
电路的最小功率为：
P小＝UI小＝6V×0.1A＝0.6W，所以电路总功率的变化范围为0.6W～1.8W。
答：（1）电阻R1的阻值为10Ω、R2的最大阻值为50Ω；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片P位于a端，此时电流表示数为0.42A，R3通电50s产生的电热为90J；
（3）若闭合开关S1、S3，断开开关S2，且电压表的量程为0～3V，在保证电路元件都安全的情况下，电路总功率的变化范围为0.6W～1.8W。
31．【考点】电功率的综合计算；欧姆定律的应用；欧姆定律求范围值；电功与电能的计算．版权所有
【专题】计算题；电路和欧姆定律；电能和电功率；应用能力．
【解答】（1）灯泡L上标有“5V 2.5W”字样，灯泡正常发光时的电阻：RL10Ω；
（2）闭合开关，灯泡和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压，
滑片P在b端时，滑动变阻器接入电路的电阻最大，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知此时通过电路的电流最小，由图乙可知此时通过电路的电流为0.3A，灯泡的实际功率为0.9W，1min内灯泡L消耗的电能：W＝Pt＝0.9W×60s＝54J；
（3）滑片P在b端时，灯泡两端的电压：UL13V，
串联电路各处电流相等，串联电路总电压等于各部分电压之和，根据欧姆定律可得电源电压：U＝UL1+I1R＝3V+0.3A×R﹣﹣﹣﹣﹣﹣①，
滑动变阻器的滑片位于中点时，由图乙可知通过电路的电流为0.4A，此时灯泡的实际功率为1.6W，灯泡两端的电压：UL24V，
根据串联电路电压规律结合欧姆定律可得电源电压：U＝UL2+I24V+0.4A②，
①②联立可得：R＝10Ω，U＝6V；
（4）灯泡正常发光时的电流；IL0.5A，
根据串联电路电流特点可知灯泡正常发光时的电流为通过电路的最大电流，根据欧姆定律可知此时滑动变阻器接入电路的电阻最小，
根据欧姆定律可得此时电路总电阻：R012Ω，
根据串联电路电阻规律可得滑动变阻器接入电路的最小阻值：R′＝R0﹣RL＝12Ω﹣10Ω＝2Ω。
答：（1）灯泡L正常发光时的电阻为10Ω；
（2）滑片P在b端时，1min内灯泡L消耗的电能为54J；
（3）电源电压为6V；
（4）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值为2Ω。
32．【考点】欧姆定律的应用；电功率的综合计算．版权所有
【专题】欧姆定律；分析、综合能力．
【解答】（1）由图乙可知，R和R0串联，电压表测R0的电压，
电压表的示数为4V，即R0的电压为4V，
电流表的示数为0.4A，即R0的电流为0.4A，
根据欧姆定律得：R010Ω；
（2）压力F与下垂量h满足关系F，k＝1×10﹣3m/N，h＝3cm＝0.03m，
代入数据F30N；
（3）由图丙可知，压力为零时R＝30Ω，
由（1）得R0为10Ω，
R总＝R+R0＝30Ω+10Ω＝40Ω；
（4）传感器的电阻R与压力F的关系图像是一条直线，设R＝aF+b，
代入（0N，30Ω）、（60N，0Ω）两组数据得到R＝﹣0.5Ω/N×F+30Ω，
当压力F1＝32N时，代入得：R1＝﹣0.5Ω/N×32N+30Ω＝14Ω，
当压力F2＝40N时，代入得R2＝﹣0.5Ω/N×40N+30Ω＝10Ω，
所以R1时电路总电阻更大，电流更小，
I1与I2相差0.1A，因此I2＝I1+0
同课章节目录
