2.2 光的直线传播 课件(共25张PPT) 2025-2026学年物理苏科版八年级上册

(共25张PPT)

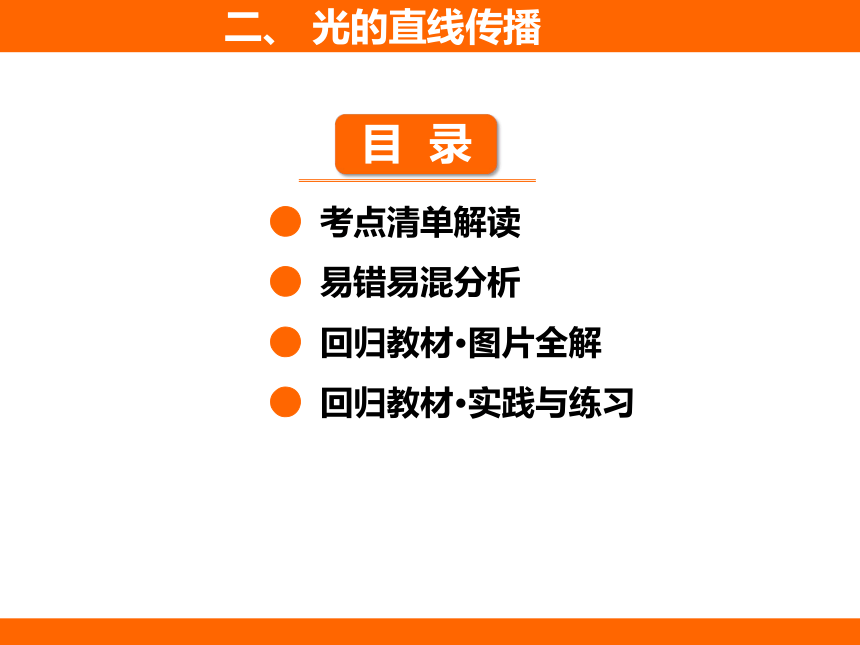

● 考点清单解读
● 易错易混分析
● 回归教材·图片全解
● 回归教材·实践与练习
二、 光的直线传播
二、 光的直线传播

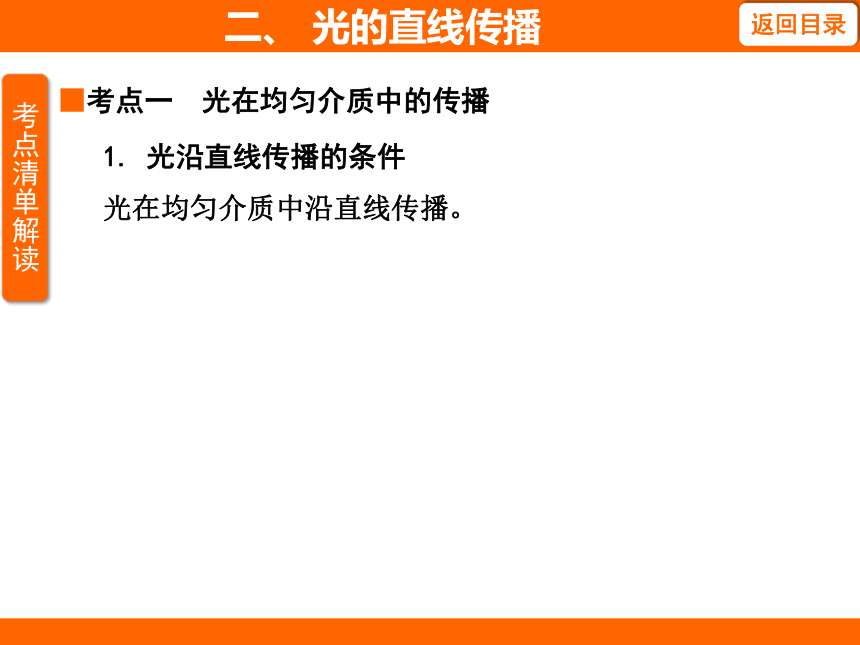

■考点一 光在均匀介质中的传播
1. 光沿直线传播的条件
光在均匀介质中沿直线传播。
二、 光的直线传播

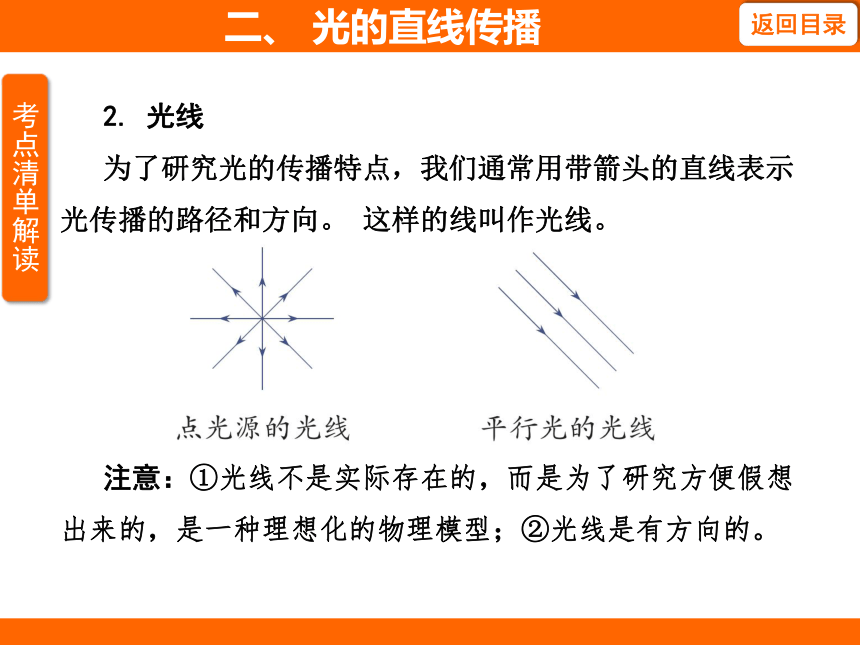

2. 光线
为了研究光的传播特点，我们通常用带箭头的直线表示光传播的路径和方向。 这样的线叫作光线。
注意：①光线不是实际存在的，而是为了研究方便假想出来的，是一种理想化的物理模型；②光线是有方向的。
二、 光的直线传播

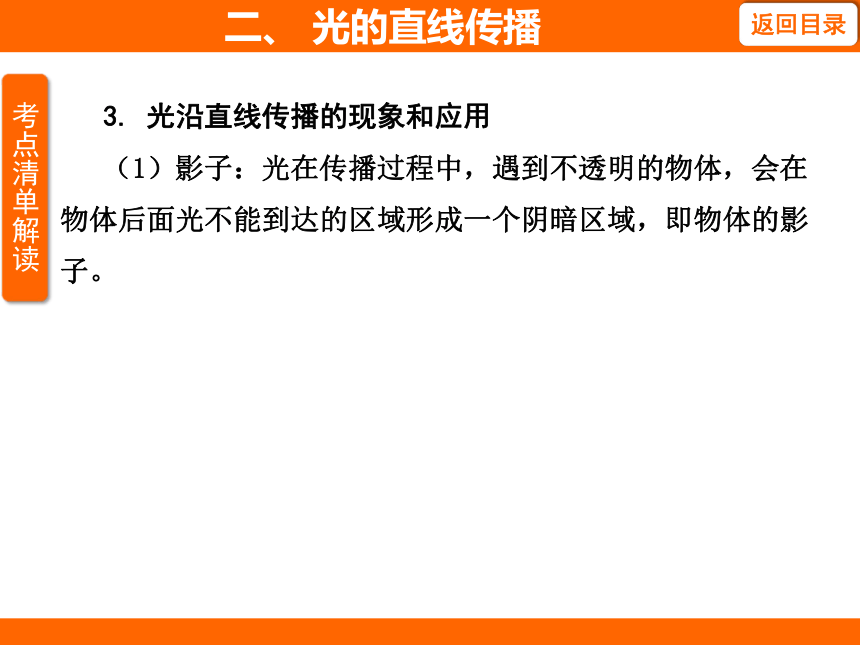

3. 光沿直线传播的现象和应用
（1）影子：光在传播过程中，遇到不透明的物体，会在物体后面光不能到达的区域形成一个阴暗区域，即物体的影子。
二、 光的直线传播

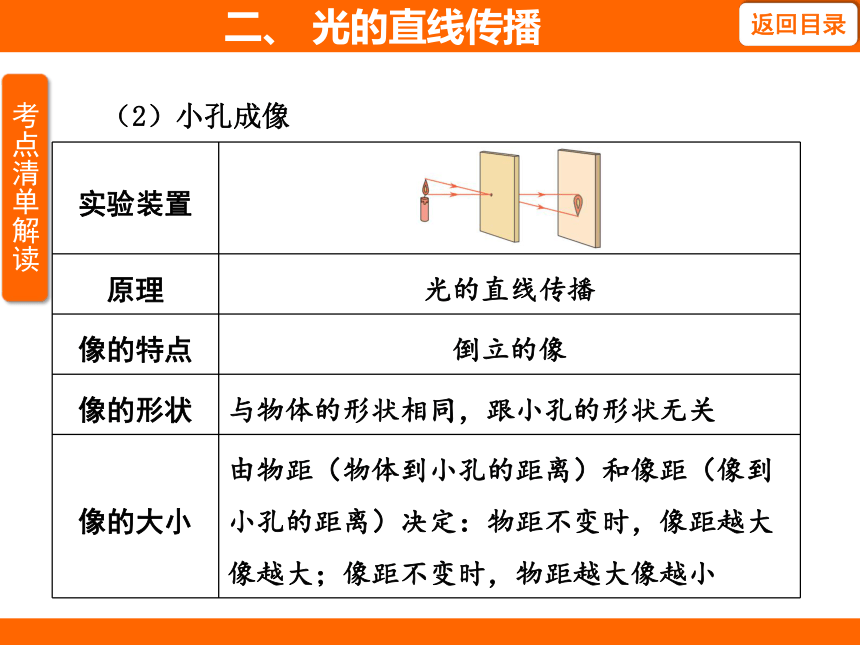

（2）小孔成像
实验装置
原理 光的直线传播
像的特点 倒立的像
像的形状 与物体的形状相同，跟小孔的形状无关
像的大小 由物距（物体到小孔的距离）和像距（像到小孔的距离）决定：物距不变时，像距越大像越大；像距不变时，物距越大像越小
二、 光的直线传播

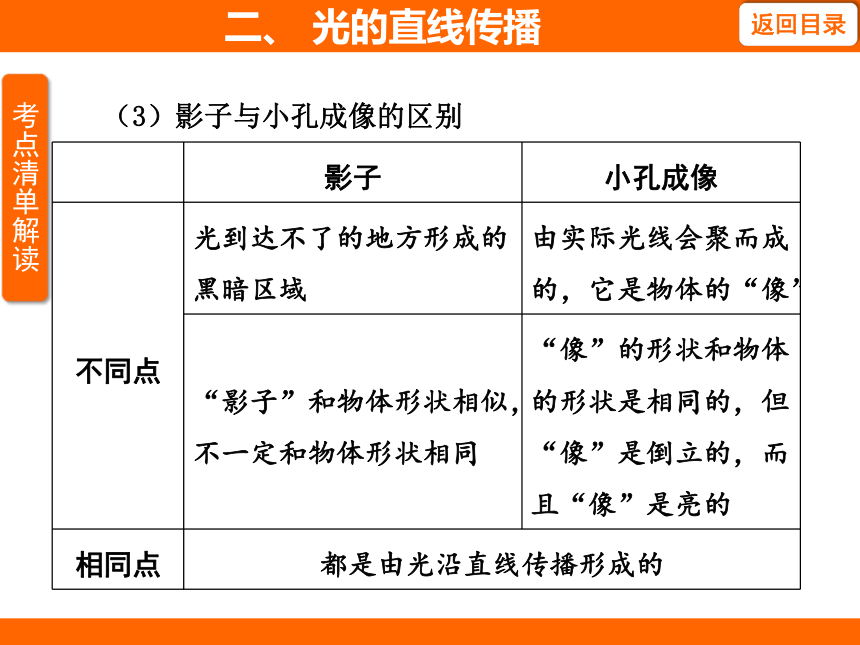

（3）影子与小孔成像的区别
影子 小孔成像
不同点 光到达不了的地方形成的黑暗区域 由实际光线会聚而成的，它是物体的“像”
“影子”和物体形状相似，不一定和物体形状相同 “像”的形状和物体的形状是相同的，但“像”是倒立的，而且“像”是亮的
相同点 都是由光沿直线传播形成的 二、 光的直线传播

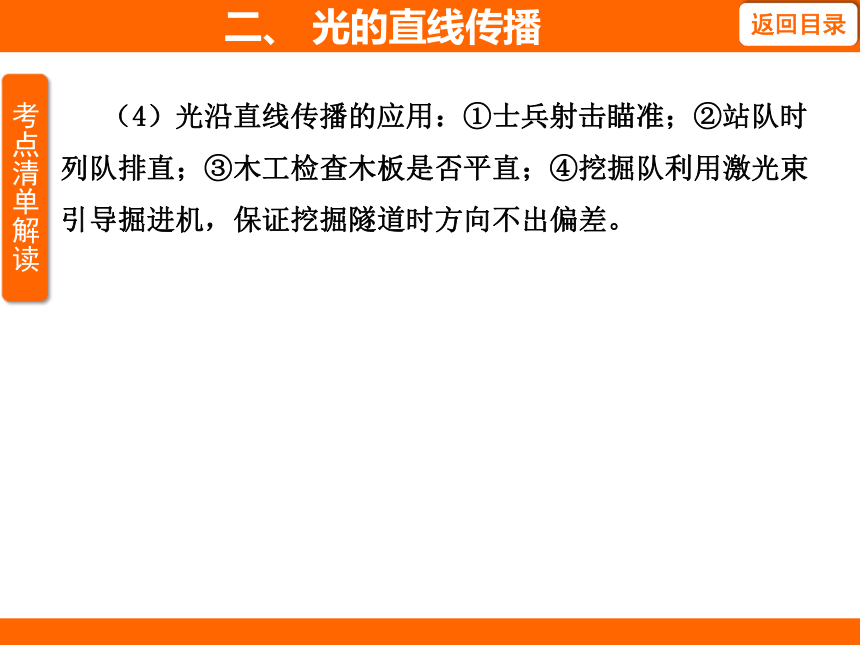

（4）光沿直线传播的应用：①士兵射击瞄准；②站队时列队排直；③木工检查木板是否平直；④挖掘队利用激光束引导掘进机，保证挖掘隧道时方向不出偏差。
二、 光的直线传播

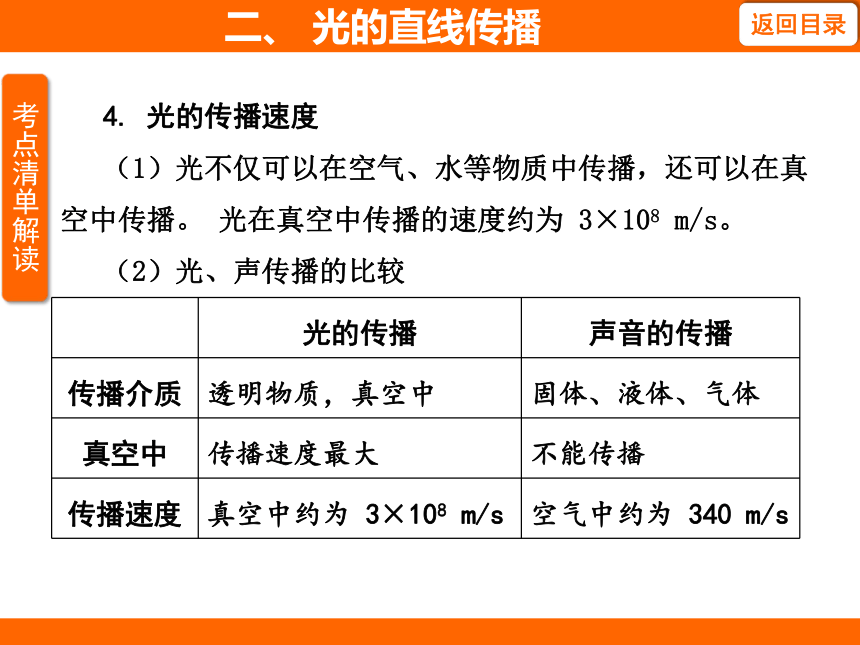

4. 光的传播速度
（1）光不仅可以在空气、水等物质中传播，还可以在真空中传播。 光在真空中传播的速度约为 3×108 m/s。
（2）光、声传播的比较
光的传播 声音的传播
传播介质 透明物质，真空中 固体、液体、气体
真空中 传播速度最大 不能传播
传播速度 真空中约为 3×108 m/s 空气中约为 340 m/s
二、 光的直线传播
对点典例剖析

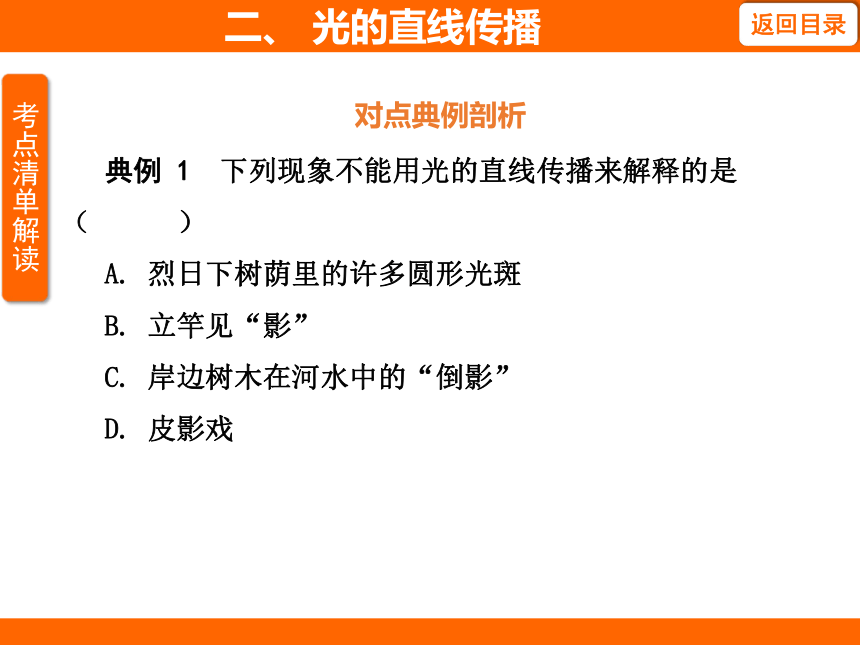

典例 1 下列现象不能用光的直线传播来解释的是 （ ）
A. 烈日下树荫里的许多圆形光斑
B. 立竿见“影”
C. 岸边树木在河水中的“倒影”
D. 皮影戏
二、 光的直线传播
［解题思路］
［答案］ C
二、 光的直线传播
典例 2 如图所示，在暗室里，光具座上依次排放光屏、小孔挡板、T 形LED灯光源，光屏上呈现的像是（ ）
二、 光的直线传播
［解析］在暗室里，光具座上依次排放光屏、小孔挡板、T 形 LED 灯光源，这是探究小孔成像的特点，小孔成的是倒立的像，故 C 项正确。
［答案］ C
二、 光的直线传播
■考点二 日食和月食
现象 日食 月食
光路图
二、 光的直线传播
续表
解释 如图所示，月球运行到地球和太阳之间时，太阳光被月球挡住，在地球上形成阴影区，处在阴影区的人看不到太阳或只能看到太阳的一部分，这种现象叫作日食。 太阳光全部被月球挡住时形成日全食，部分被挡住时形成日偏食 如图所示，地球绕着太阳运转，在背对太阳一侧形成长长的阴影区———地影，一旦月球进入这个阴影区，就会发生月食。太阳光全部被地球挡住时形成月全食，部分被挡住时形成月偏食
二、 光的直线传播
对点典例剖析
典例 3 如图所示，关于甲、乙两图，下列描述正确的是 （ ）
A. 图甲表示月食的成因，图乙
表示日食的成因
B. 图甲表示日食的成因，图乙
表示月食的成因
C. 两图都表示日食的成因
D. 两图都表示月食的成因
二、 光的直线传播
［解析］ 题图甲中，月球转到地球和太阳之间，月球挡住了太阳照向地球的光，我们就看不到太阳，这就是日食，所以题图甲表示日食的成因；题图乙中，地球、太阳、月球在同一直线上，地球在月球和太阳之间，太阳光无法射到月球上面，所以我们就看不到月球，这就是月食，所以题图乙表示月食的成因，故 B 项正确。
［答案］ B
二、 光的直线传播
■小孔所成像的形状
例 同学们在课下实践中做了这样一个实验，在纸上剪一个很小的“ ”孔，让太阳光垂直照射到“ ”孔上，观察到地面上光斑的形状是 （ ）
A. B. C. D. 无法判断
二、 光的直线传播
［解析］小孔成的像中像的形状只与光源的形状有关，与小孔的形状无关，因此光斑是圆形的，故 A、B、D 项不符合题意，C 项符合题意。
二、 光的直线传播
［答案］ C
［易错］ A 或 B
［错因］ 误以为小孔所成像的形状与孔的形状有关。
二、 光的直线传播
领悟提能 区分小孔成像与影子的不同点是解题的关键。
易错警示 小孔成的像中，像的形状只与光源的形状有关；像的大小由物距和像距共同决定。
二、 光的直线传播
教材图片 图片解读
（苏科八上 P41） 命题考点：光的直线传播现象分析
如图是小勇同学做的手影，手影是由于①_________________________ 形成的暗区，手影②_________（选填“是”或“不是”）像。 若将手靠近光源，墙壁上的手影会变③_________（选填“大”或“小”）。
光在均匀介质中沿直线传播
不是
大
二、 光的直线传播
（苏科八上 P42） 命题考点：光的直线传播、小孔成像
如图所示，太阳光穿过树木间的空隙射入林中，犹如一缕缕笔直的金线，
这说明光在均匀介质中④______________________。
续表
沿直线传播
二、 光的直线传播
（苏科八上 P42） 在枝繁叶茂的地方，阳光透过树叶的缝隙在地上留下许多大小不同的光斑，光斑是太阳⑤________（选填“倒立”或“正立”）的像，光斑的形状与树叶缝隙的形状⑥________（选填“有关”或“无关”）；光斑大小不同的原因是⑦________________________（选填“树叶间缝隙的大小不同”或“树叶缝隙到地面的高度不同”）。
续表
倒立
无关
树叶缝隙到地面的高度不同
二、 光的直线传播
［苏科八上 P46 实践与练习第 2 题］
如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央戳一个小孔，将易拉罐的顶部剪去后，蒙上一层半透明的塑料薄膜，这样就制成了一个针孔照相机，将小孔对准窗外的景物，观察并研究小孔成像的特点。
二、 光的直线传播
（1）针孔照相机的原理是 __________。
（2）塑料薄膜上看到 __________（选填“景物”或“小孔”）_________（选填“正立”或“倒立”）的像。
（3）为了使所成的像变大，可采取的办法：
___________________________________。
光的直线传播
景物
倒立
将针孔照相机靠近观察的景物
