3.1 光的折射 课件(共29张PPT)2025-2026学年物理苏科版八年级上册

(共29张PPT)

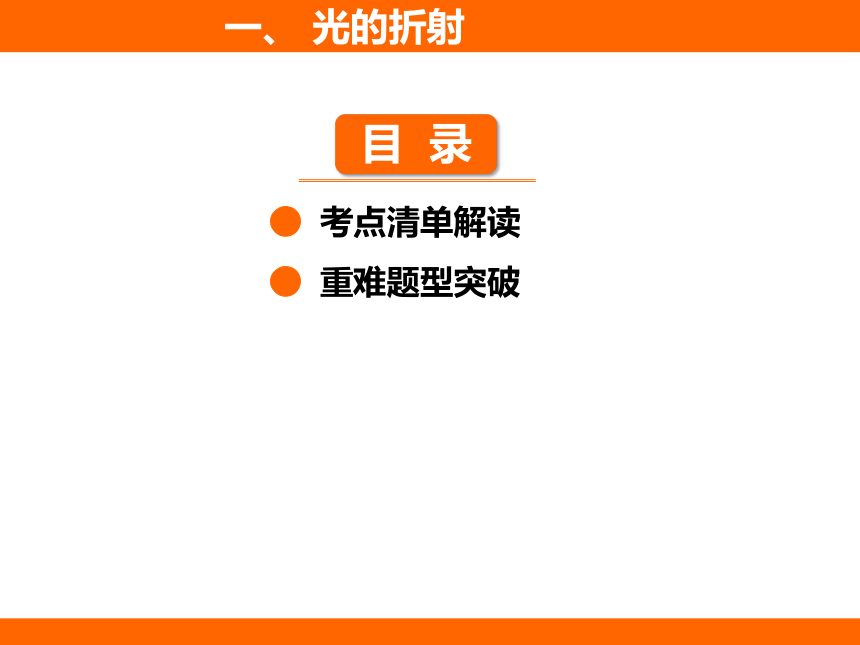

● 考点清单解读
● 重难题型突破
一、 光的折射
一、 光的折射

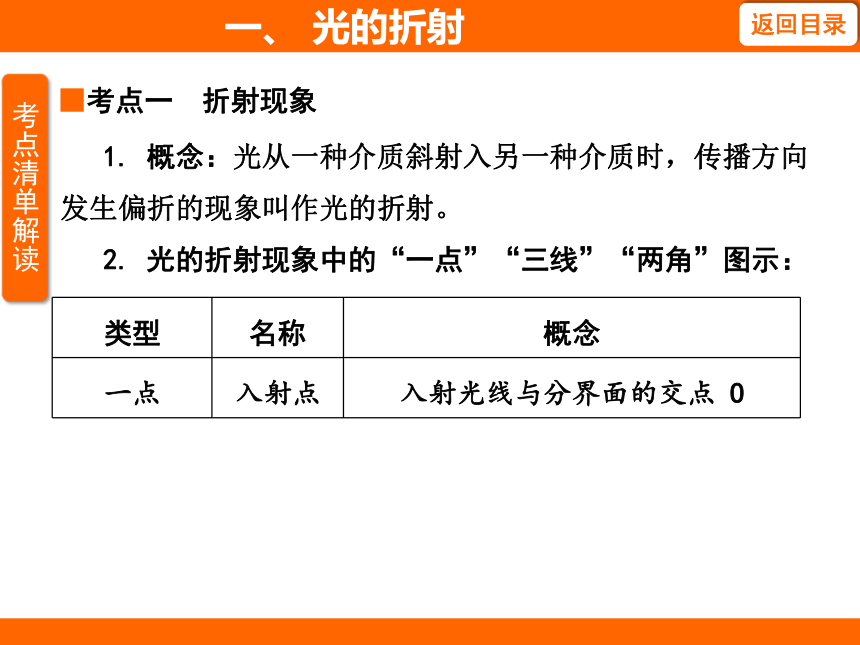

■考点一 折射现象
1. 概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。
2. 光的折射现象中的“一点”“三线”“两角”图示：
类型 名称 概念
一点 入射点 入射光线与分界面的交点 O
一、 光的折射
续表

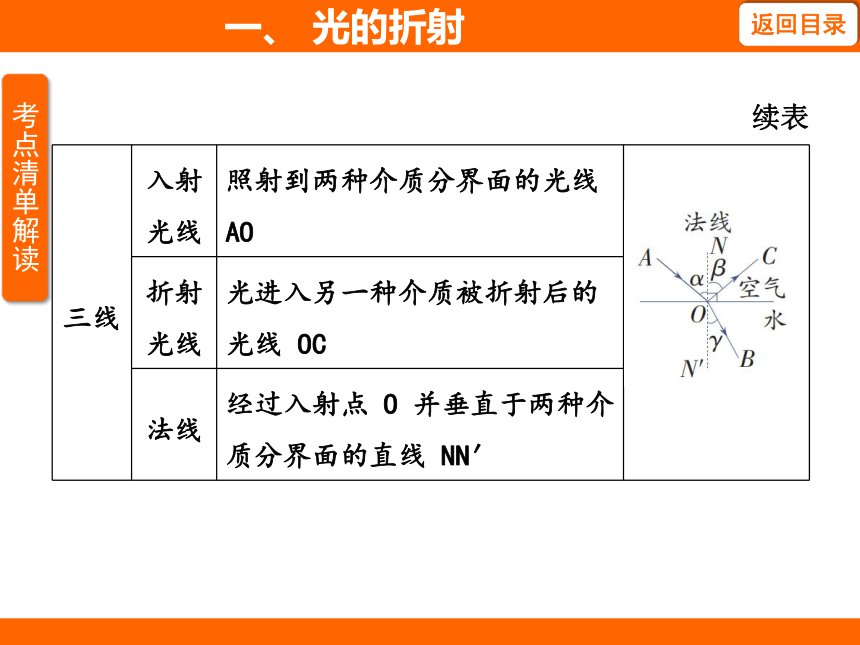

三线 入射光线 照射到两种介质分界面的光线 AO
折射光线 光进入另一种介质被折射后的光线 OC 法线 经过入射点 O 并垂直于两种介质分界面的直线 NN′ 一、 光的折射
续表

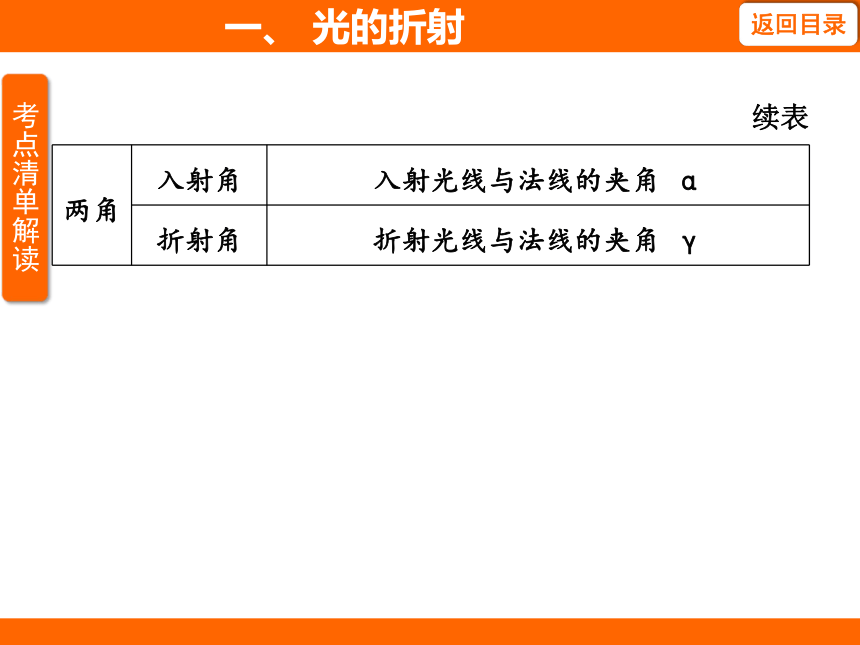

两角 入射角 入射光线与法线的夹角 α
折射角 折射光线与法线的夹角 γ
一、 光的折射

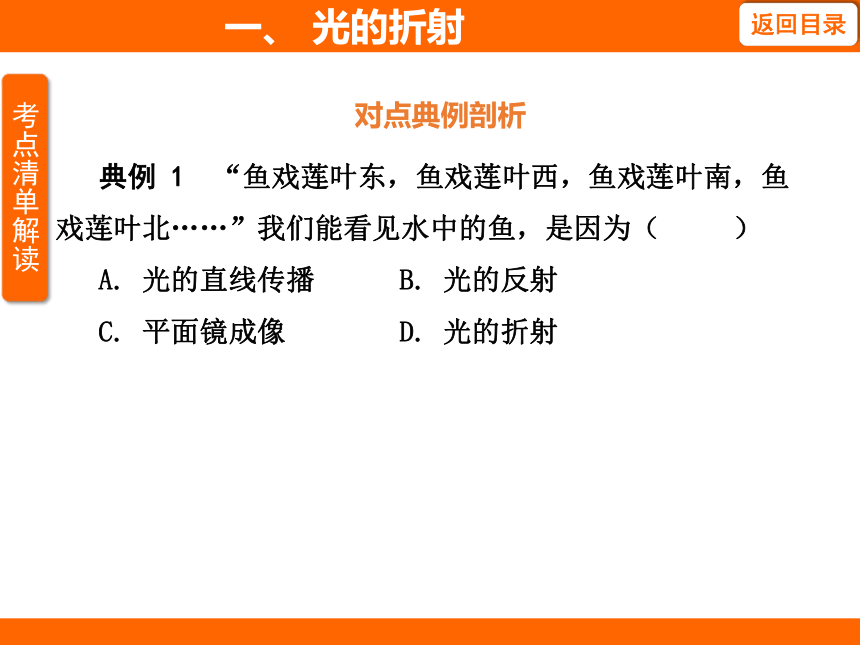

典例 1 “鱼戏莲叶东，鱼戏莲叶西，鱼戏莲叶南，鱼戏莲叶北……”我们能看见水中的鱼，是因为（ ）
A. 光的直线传播 B. 光的反射
C. 平面镜成像 D. 光的折射
对点典例剖析
一、 光的折射

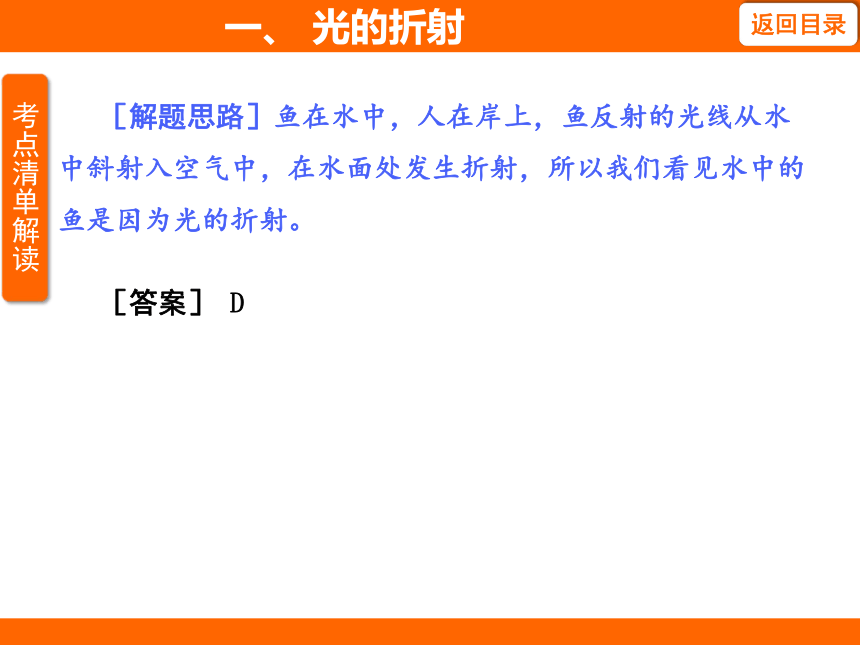

［解题思路］鱼在水中，人在岸上，鱼反射的光线从水中斜射入空气中，在水面处发生折射，所以我们看见水中的鱼是因为光的折射。
［答案］ D
一、 光的折射
1.光折射时的特点
两线分居
光
的
折
射
特
点
折射光线和入射光线分别位于法线两侧
三线共面
角的变化
一致
折射光线、入射光线和法线在同一平面内
当入射角增大（或减小）时，折射角也增大（或减小）

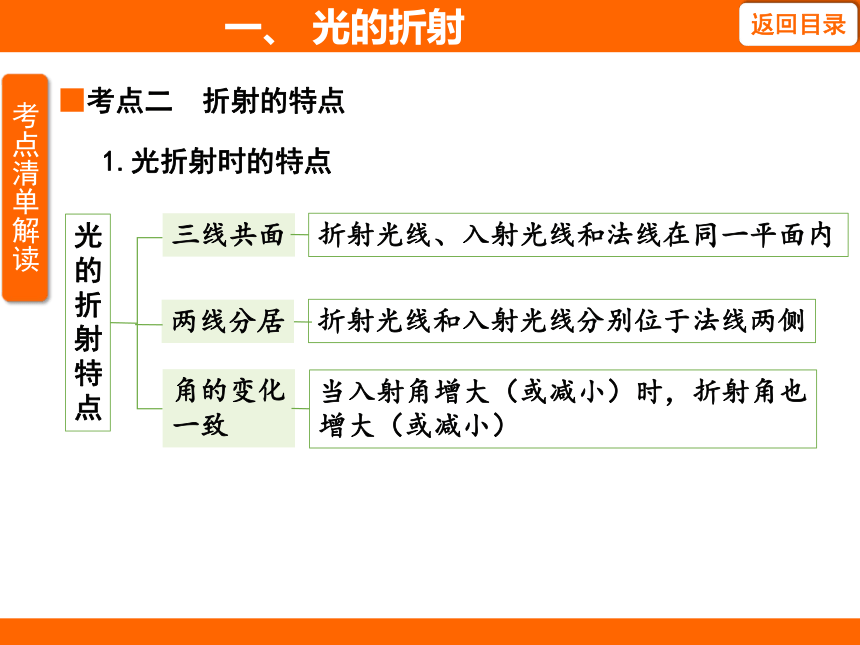

■考点二 折射的特点
一、 光的折射
光
的
折
射
特
点

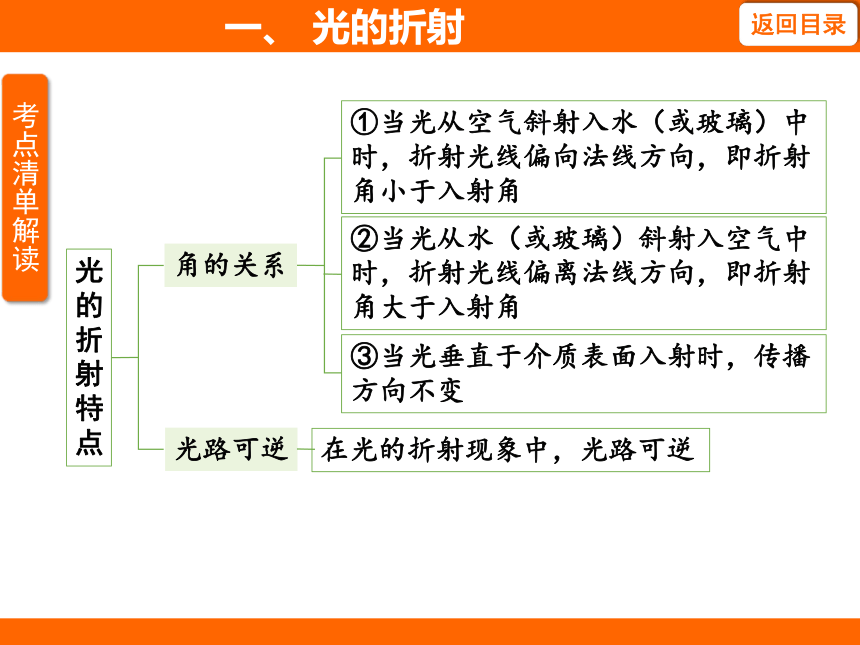

光路可逆
在光的折射现象中，光路可逆
角的关系
①当光从空气斜射入水（或玻璃）中时，折射光线偏向法线方向，即折射角小于入射角
②当光从水（或玻璃）斜射入空气中
时，折射光线偏离法线方向，即折射角大于入射角
③当光垂直于介质表面入射时，传播方向不变
一、 光的折射
归纳总结
一点、三线、两角的概念及光的折射特点需要掌握，另外牢记不论光从空气斜射入其他介质中还是从其他介质斜射入空气中，光在空气中的角总是大角。
一、 光的折射
典例 2 一束光从空气射入玻璃砖中，下列说法正确的是 （ ）
A. 一定是入射角大于折射角
B. 入射角增大，折射角也增大
C. 折射光线和入射光线不在同一平面内
D. 折射光线远离法线
对点典例剖析
一、 光的折射
［解题思路］
一、 光的折射
［答案］ B
一、 光的折射
典例 3 岸上的人可以看到潜水游泳的人，潜水游泳的人也可以看到岸上的人，这说明在折射现象中光路是 _________。
对点典例剖析
一、 光的折射
［解析］ 在反射和折射中光路是可逆的，岸上的人可以看到潜水游泳的人，潜水游泳的人也可以看到岸上的人，这说明在折射现象中光路是可逆的。
［答案］ 可逆的
一、 光的折射
2. 生活中常见折射现象的原理
现象 原理
假设从水池底的一点 A 射出的光经折
射后射入人眼（如图所示），眼睛根据光沿直线传播的经验，逆着折射光看过去，就会觉得光好像是从水中的 A′点射入我们眼睛里的，因此我们会觉得A′比 A 高了，即看起来池底升高，池水变“浅”了
一、 光的折射
续表
夏天，海面附近空气的温度比上面的
低，空气热胀冷缩，上层的空气比底
层的空气稀疏，来自地平线以下远处
物体的光会发生折射现象；发生折射
后的光进入人的眼睛，人由于错觉始
终认为光沿直线传播，所以看到比物
体实际位置高些的虚像，也就是“海市
蜃楼”现象
一、 光的折射
续表
水中筷子上反射的光从水中斜射入空
气中时，发生折射，折射光线远离法线，
当人逆着折射光线的方向看时，看到
的是筷子的虚像，比实际位置偏高，所
以感觉筷子折断了
一、 光的折射
归纳总结
发生光的折射时一般是传播介质种类或介质的疏密发生改变。
一、 光的折射
典例 4 下列是奥运会中的一些场景及现象，与光的折射有关的是 （ ）
A. 射击运动员瞄准靶心
B. 观众看到游泳馆清澈的池底
C. 跑步运动员在地面上的影子
D. 皮划艇运动员在水中的倒影
对点典例剖析
A 射击运动员瞄准靶心 光的直线传播 不符合题意
B 观众看到游泳馆清澈的池底 光的折射 符合题意
C 跑步运动员在地面上的影子 光的直线传播 不符合题意
D 皮划艇运动员在水中的倒影 光的反射 不符合题意
一、 光的折射
［解题思路］
［答案］ B
一、 光的折射
典例 5 假设地球表面不存在大气层，那么人们观察到日出时刻与实际存在大气相比 ________（选填“提前” “延后”或“不变”），这是因为太阳光通过大气层要发生多次 ________。
对点典例剖析
一、 光的折射
［解析］ 太阳光从太空射入地球大气层时，发生折射，太阳光向地面偏折，使我们能看到地平线以下的阳光，我们能提前看到太阳，假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在大气层的情况相比将延后。
［答案］ 延后 折射
一、 光的折射
■题型一 利用光的折射特点作图
例 1 如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。请你将如图所示的光路图补充完整。
一、 光的折射
［解析］过入射点垂直于界面的法线已作出，根据反射角等于入射角作出反射光线；根据折射角小于入射角作出折射光线，如答案图所示。
［答案］ 如答案图所示
一、 光的折射
解题通法 根据光的折射特点作图的方法：（1）明确不论光线由空气斜射入其他介质，还是由其他介质斜射入空气中，空气中的角（入射角或折射角）较大；（2）过入射点作法线，根据折射光线与入射光线分居法线两侧，作出待画光线；（3）标出待画光线的传播方向。
一、 光的折射
■题型二 辨析“光的折射”和“光的反射”的光路
例 2 如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 ____ 是入射光线，入射角的大小为 _____，折射角的大小是 ____，法线是 ____，界面的 ______（选填“上”“下”“左”或“右”）侧是空气。
一、 光的折射
［解析］由题图可知，∠BOM′=30°，所以∠BON=90°-30°=60°，同理∠AON=60°；根据反射角等于入射角，所以 MM′的左侧发生了光的反射，则 MM′为界面，NN′为法线。而折射光线和入射光线位于法线两侧，则 OC 一定为折射光线，BO 为入射光线，OA 为反射光线；由题图可知，入射角∠BON=60°，折射角为∠CON′=90°- 55°=35°；此时的折射角小于入射角，由光的折射规律可知光是从空气中斜射入玻璃中，所以界面的左侧为空气。
［答案］ BO 60° 35° NN′ 左
一、 光的折射
思路点拨
一、 光的折射
解题通法 反射和折射的区别。（1）位置不同：反射时，反射光线和入射光线在同种介质中；折射时，折射光线和入射光线在不同种介质中。（2）角度关系不同。
