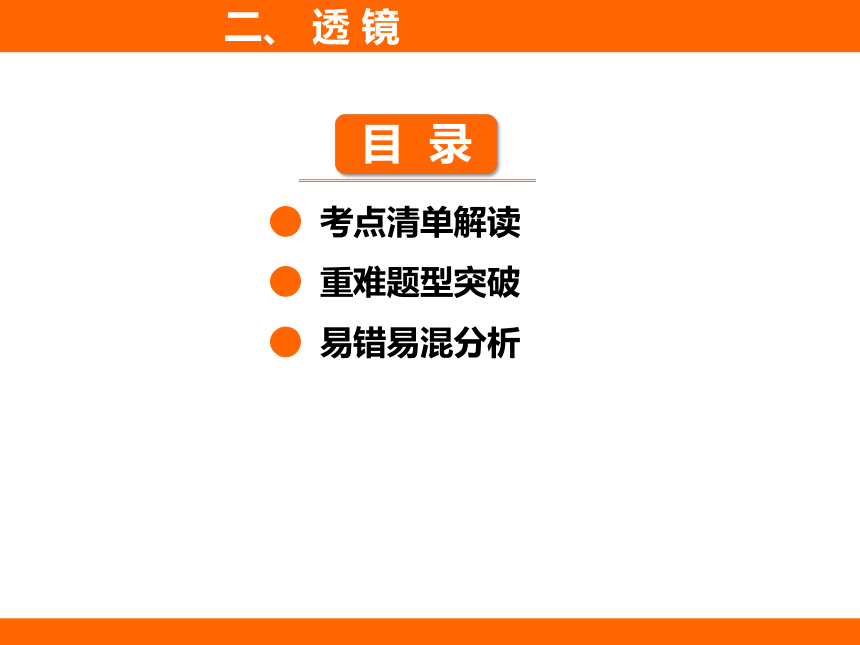

● 考点清单解读
● 重难题型突破
● 易错易混分析
二、 透 镜
二、 透 镜

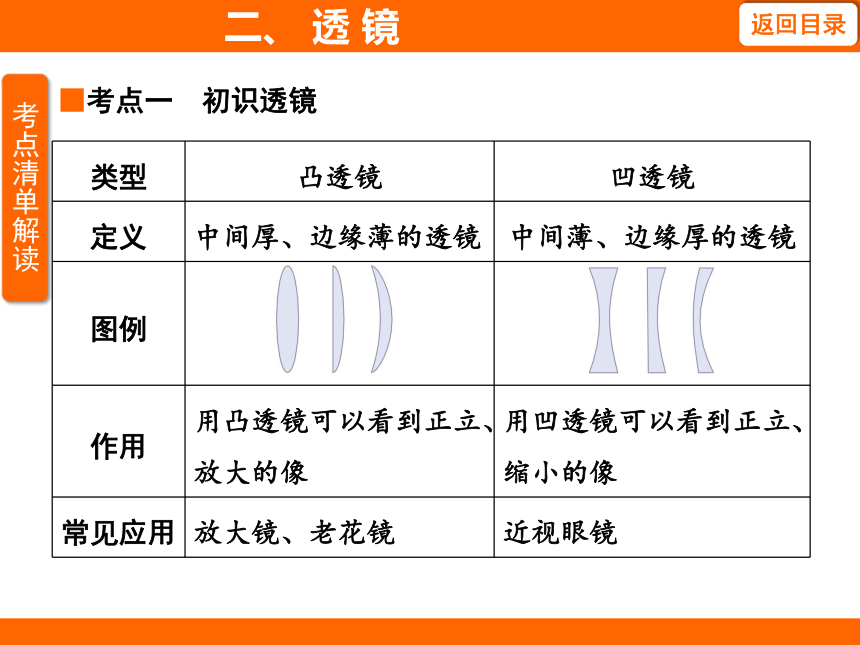

■考点一 初识透镜
类型 凸透镜 凹透镜
定义 中间厚、边缘薄的透镜 中间薄、边缘厚的透镜
图例
作用 用凸透镜可以看到正立、放大的像 用凹透镜可以看到正立、缩小的像
常见应用 放大镜、老花镜 近视眼镜
二、 透 镜

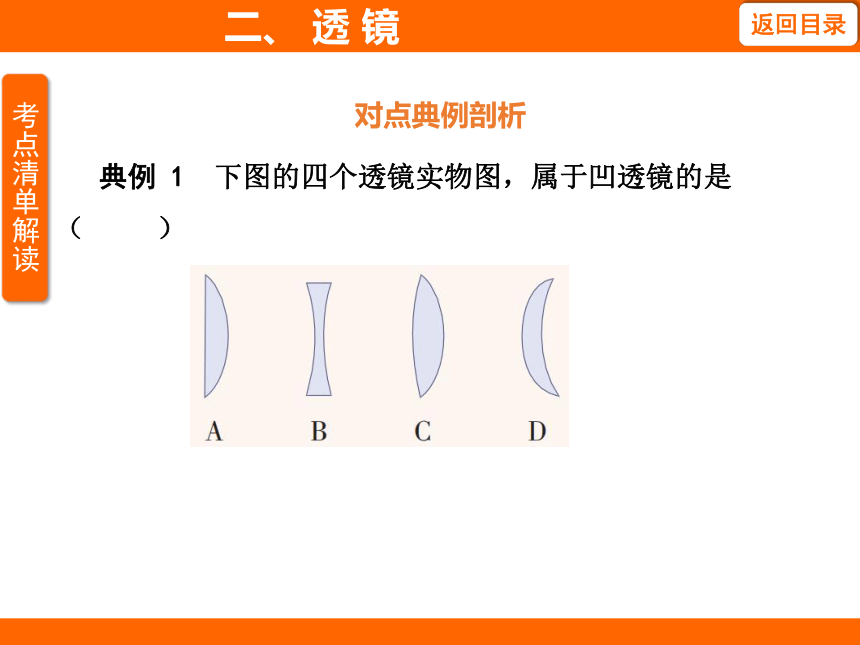

典例 1 下图的四个透镜实物图，属于凹透镜的是 （ ）
对点典例剖析
二、 透 镜

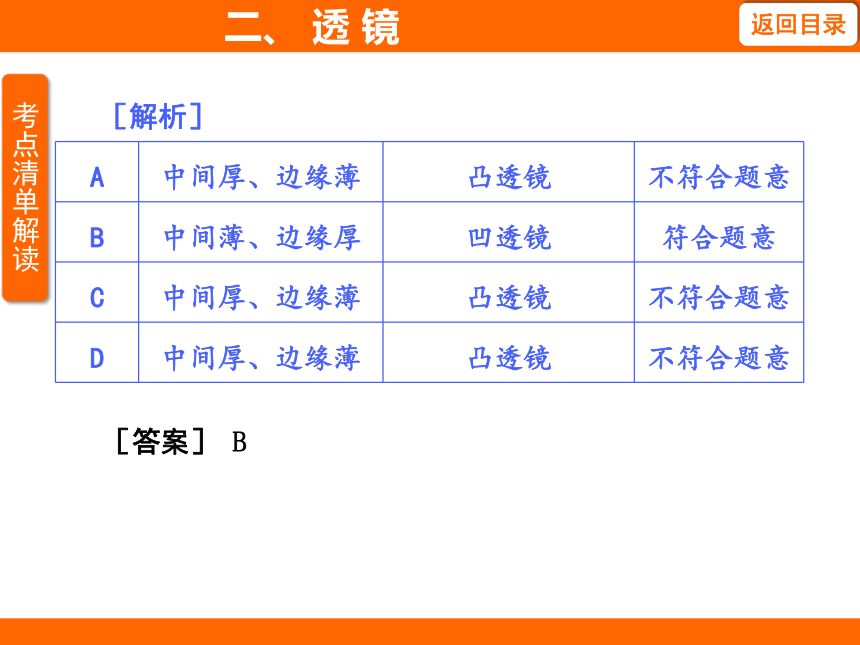

［解析］
［答案］ B
A 中间厚、边缘薄 凸透镜 不符合题意
B 中间薄、边缘厚 凹透镜 符合题意
C 中间厚、边缘薄 凸透镜 不符合题意
D 中间厚、边缘薄 凸透镜 不符合题意
二、 透 镜

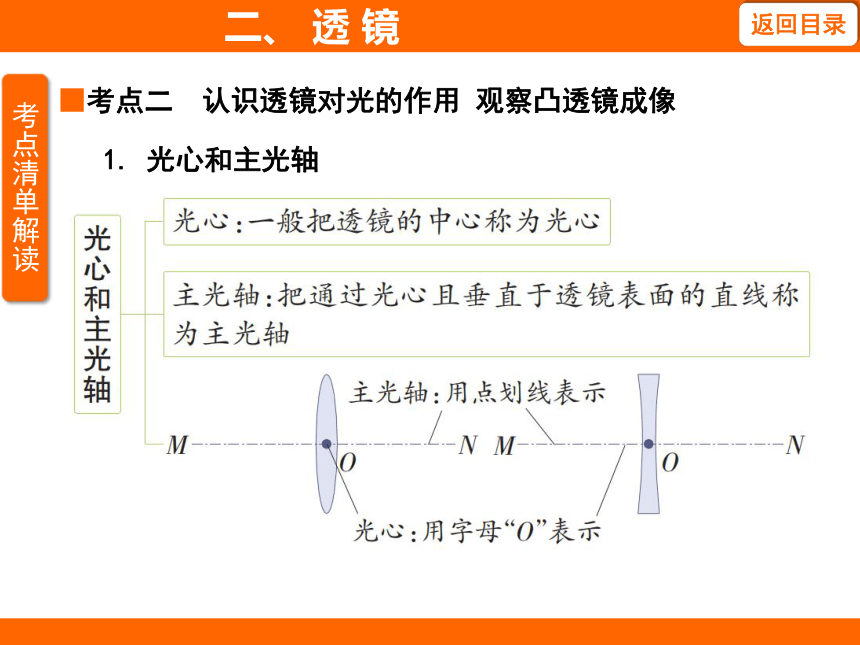

1. 光心和主光轴
■考点二 认识透镜对光的作用 观察凸透镜成像
二、 透 镜

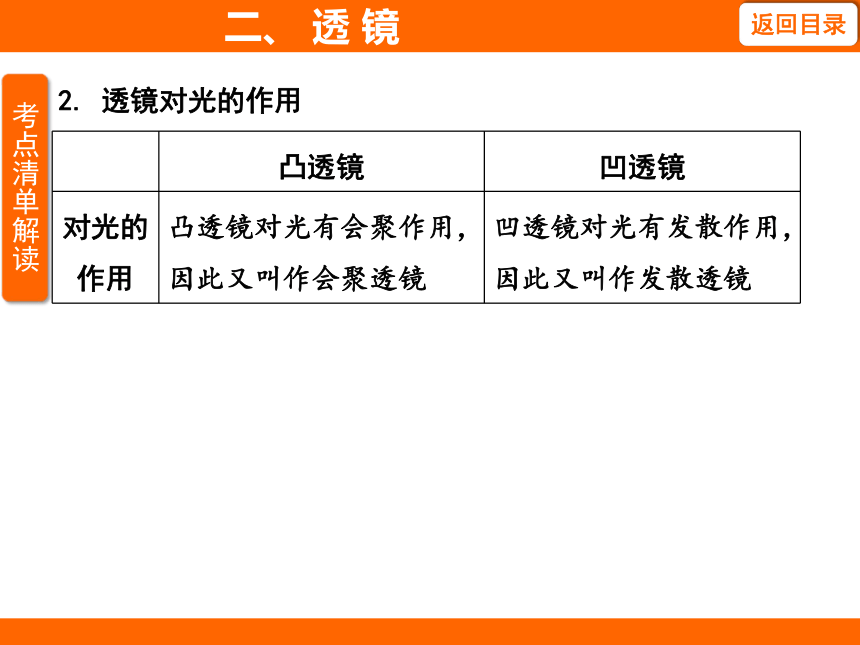

2. 透镜对光的作用
凸透镜 凹透镜
对光的 作用 凸透镜对光有会聚作用， 因此又叫作会聚透镜 凹透镜对光有发散作用，
因此又叫作发散透镜
二、 透 镜

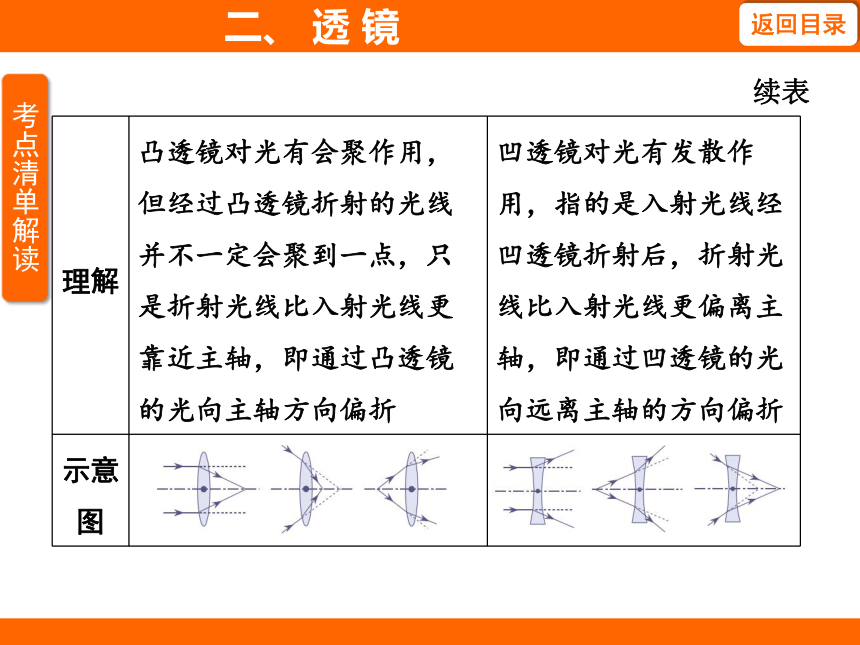

理解 凸透镜对光有会聚作用，但经过凸透镜折射的光线并不一定会聚到一点，只是折射光线比入射光线更 靠近主轴，即通过凸透镜的光向主轴方向偏折 凹透镜对光有发散作
用，指的是入射光线经
凹透镜折射后，折射光
线比入射光线更偏离主
轴，即通过凹透镜的光
向远离主轴的方向偏折
示意图
续表
二、 透 镜
凸透镜 凹透镜

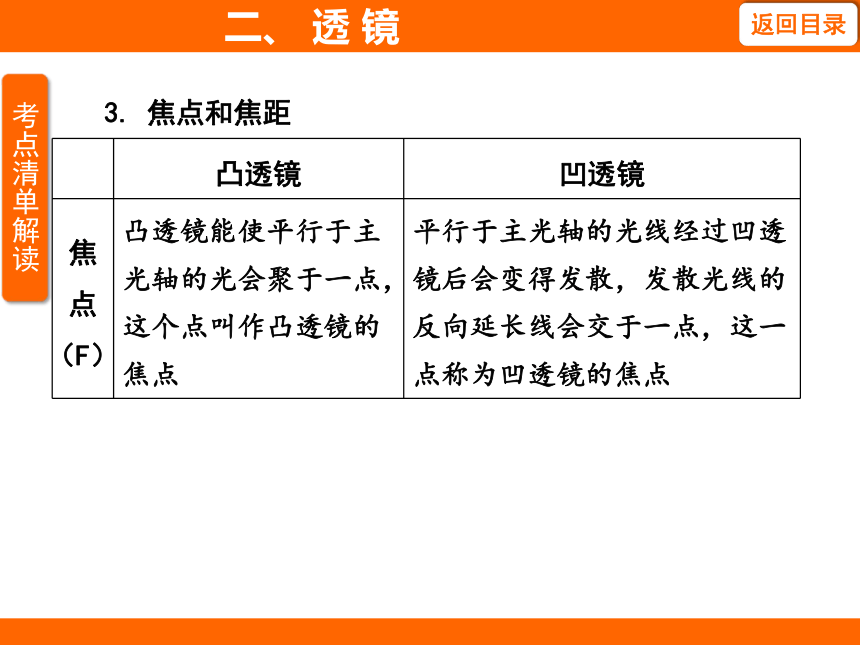

焦 点 （F） 凸透镜能使平行于主光轴的光会聚于一点，这个点叫作凸透镜的焦点 平行于主光轴的光线经过凹透镜后会变得发散，发散光线的反向延长线会交于一点，这一点称为凹透镜的焦点
3. 焦点和焦距
二、 透 镜
焦 距 （f） 焦点到光心的距离叫作焦距 焦距越小对光的会聚作用越明显 焦距越小对光的发散作用越明显
图例
续表
二、 透 镜
光路图 说明 凸 透 镜 （1）过光心的光线传播方向不变，如图中光线① （2）平行于主光轴的光线通过凸透镜后过焦点，如图 中光线② （3）过焦点的光线通过凸透镜后平行于主光轴，如图
中光线③
4. 透镜的三条特殊光线
二、 透 镜
续表
光路图 说明 凹 透 镜 （1）过光心的光线传播方向不变，如图中光线① （2）平行于主光轴的光线通过凹透镜后，折射光线的反向延长线过虚焦点，如图中光线② （3）过凹透镜另一侧虚焦点的光线通过凹透镜后折射光线与主光轴平行，如图中光线③
二、 透 镜
归纳总结
利用透镜的三条特殊光线作图要注意：（1）要用刻度尺规范作图；（2）不要遗漏光线箭头；（3）光线用实线，辅助线用虚线。
二、 透 镜
5. 观察凸透镜成像
用凸透镜可以看到正立、放大的像，也能看到倒立、缩小或倒立、放大的像，并且有的像还可以呈现在光屏上。
二、 透 镜
典例 2 在森林里不允许随意丢弃透明的饮料瓶。这是由于雨水进入饮料瓶后，在阳光照射下会引起森林火灾。 装有水的瓶子所起的作用相当于 （ ）
A. 平面镜 B. 三棱镜
C. 凹透镜 D. 凸透镜
对点典例剖析
二、 透 镜
［解题思路］
［答案］ D
二、 透 镜
典例 3 画出图中入射光线的折射光线。
对点典例剖析
二、 透 镜
［解题思路］
［答案］ 如下图所示
二、 透 镜
典例 4 画出图中入射光线的折射光线和折射光线的入射光线。
对点典例剖析
二、 透 镜
［解题思路］
［答案］ 如下图所示
二、 透 镜
■题型 判断透镜的类型
例 如图所示，根据光线通过透镜前后的方向，画出适当的透镜。
二、 透 镜
［解析］由题图中光线可知，入射光线经透镜折射后，折射光线变得会聚了，故虚线框内的是凸透镜。
［答案］如答案图所示。
二、 透 镜
解题通法 折射光线相对于入射光线会聚了则经过的透镜是凸透镜；折射光线相对于入射光线发散了，则经过的透镜是凹透镜。
二、 透 镜
■辨认“特殊”透镜
例 一块玻璃砖内有一个饼形气泡，如图一束平行光垂直地通过玻璃砖后将 （ ）
A. 变为发散光束
B. 变为会聚光束
C. 还是平行光
D. 无法判断
二、 透 镜
［解析］玻璃砖被气泡分成两部分，这两部分都是中间薄、边缘厚，都是凹透镜，对光有发散作用，因此平行光束经过玻璃砖后，会变得发散，故 A 项正确。
二、 透 镜
［答案］ A
［易错］ B
［错因］ 把凸形气泡当成了凸透镜。
二、 透 镜
领悟提能 此类题目，需要找到介质发生改变的两个界面，中间的部分即为透镜，找到透镜后可以从它的形状判断透镜的类型，再进一步推出它对光的作用。
易错警示 要判断光通过玻璃砖后会怎样，关键是要看玻璃砖属于哪种透镜。
