第5节 透镜和视觉
（第1课时）
第1章 对环境的察觉
浙教版八年级科学上册(2024浙教版)

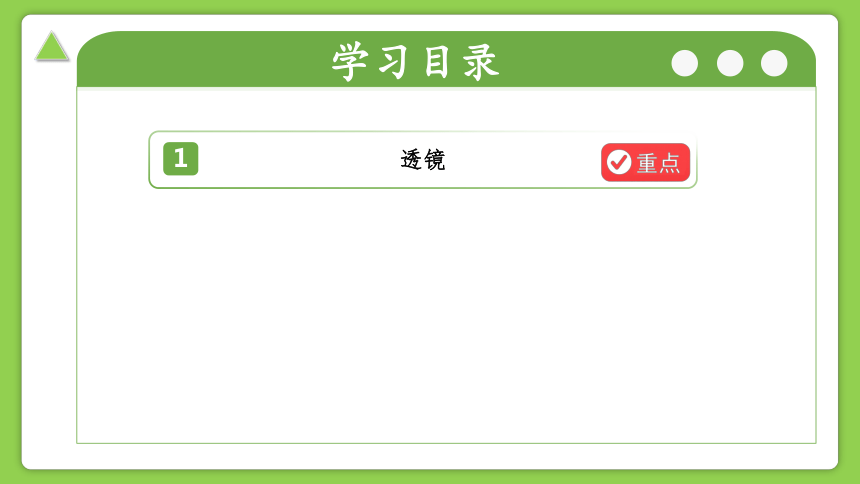

学习目录
透镜
1

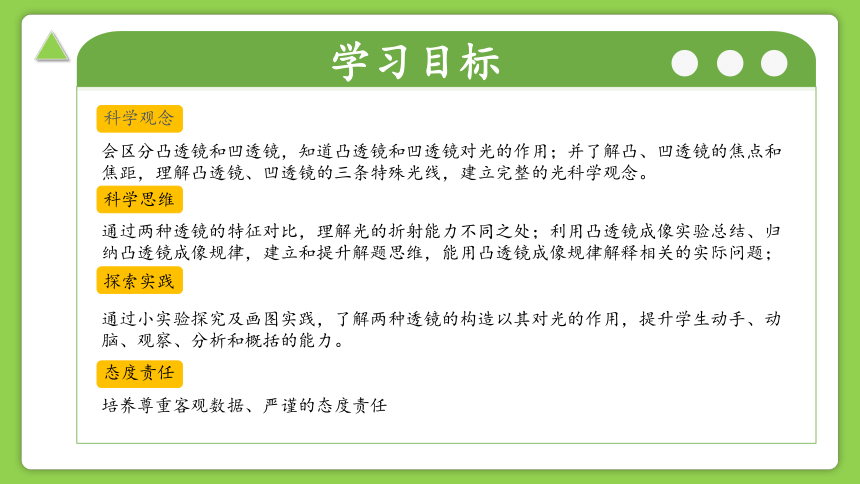

学习目标
科学观念
科学思维
探索实践
态度责任
会区分凸透镜和凹透镜，知道凸透镜和凹透镜对光的作用；并了解凸、凹透镜的焦点和焦距，理解凸透镜、凹透镜的三条特殊光线，建立完整的光科学观念。
通过两种透镜的特征对比，理解光的折射能力不同之处；利用凸透镜成像实验总结、归纳凸透镜成像规律，建立和提升解题思维，能用凸透镜成像规律解释相关的实际问题；
通过小实验探究及画图实践，了解两种透镜的构造以其对光的作用，提升学生动手、动脑、观察、分析和概括的能力。
培养尊重客观数据、严谨的态度责任

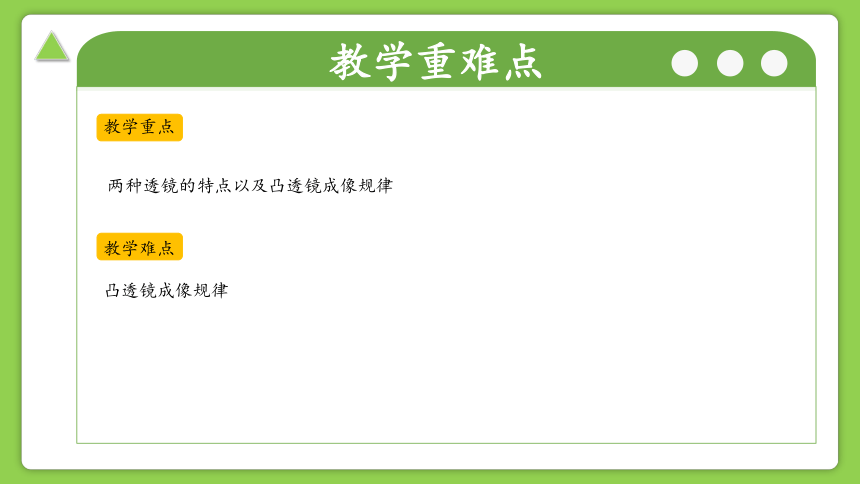

教学重难点
教学重点
教学难点
两种透镜的特点以及凸透镜成像规律
凸透镜成像规律
课堂导入
“同学们，你们知道在没有火柴、打火机的古代，古人是如何取火的吗？西汉时期的《淮南万毕术》记载了一种神奇的方法：‘削冰令圆，举以向日，以艾承其影，则火生。’——意思是把冰削成圆形，对着太阳，用艾草承接它的光斑，就能点燃火焰！这是真的吗？古人真的能用冰取火吗？”
PART01
透 镜
新知讲解

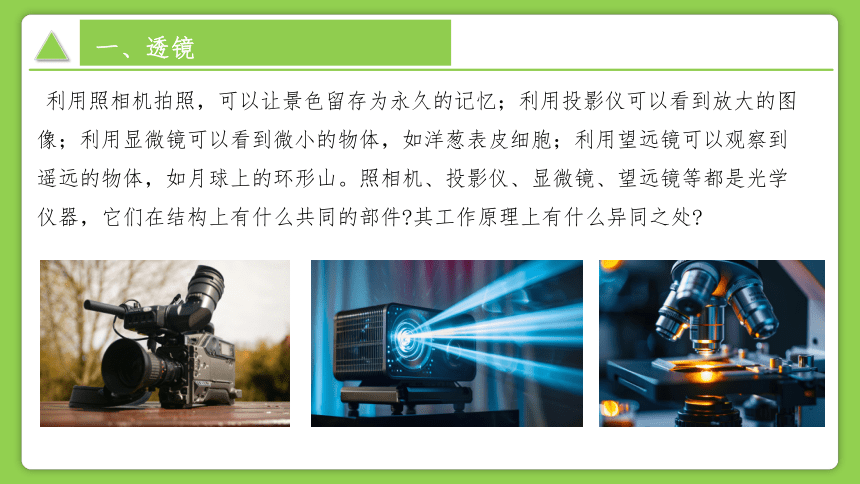

利用照相机拍照，可以让景色留存为永久的记忆；利用投影仪可以看到放大的图像；利用显微镜可以看到微小的物体，如洋葱表皮细胞；利用望远镜可以观察到遥远的物体，如月球上的环形山。照相机、投影仪、显微镜、望远镜等都是光学仪器，它们在结构上有什么共同的部件 其工作原理上有什么异同之处
一、透镜

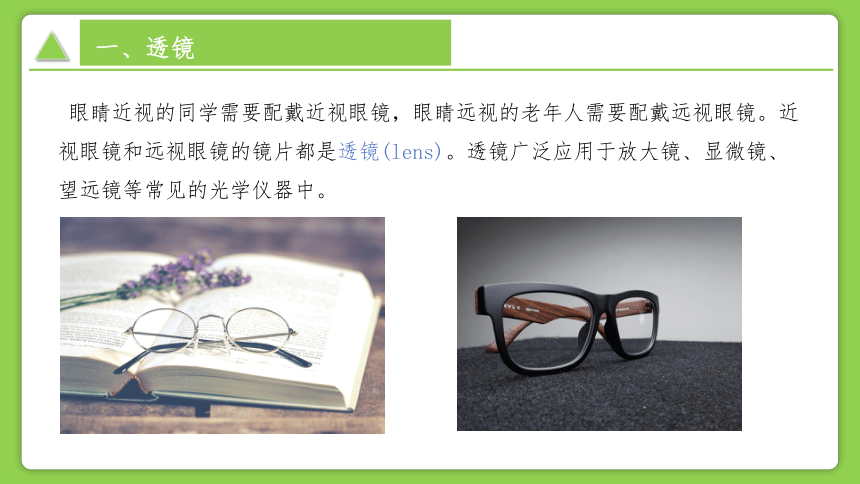

眼睛近视的同学需要配戴近视眼镜，眼睛远视的老年人需要配戴远视眼镜。近视眼镜和远视眼镜的镜片都是透镜(lens)。透镜广泛应用于放大镜、显微镜、望远镜等常见的光学仪器中。
一、透镜

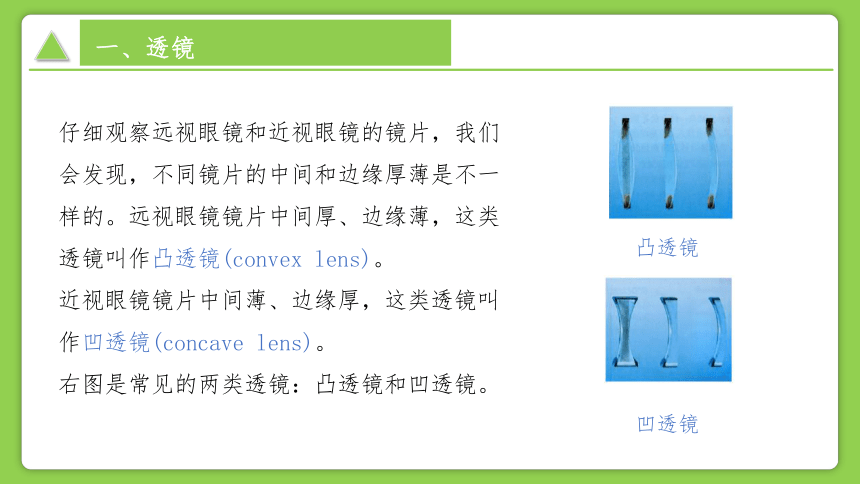

仔细观察远视眼镜和近视眼镜的镜片，我们会发现，不同镜片的中间和边缘厚薄是不一样的。远视眼镜镜片中间厚、边缘薄，这类透镜叫作凸透镜(convex lens)。
近视眼镜镜片中间薄、边缘厚，这类透镜叫作凹透镜(concave lens)。
右图是常见的两类透镜：凸透镜和凹透镜。
一、透镜
凸透镜
凹透镜
一、透镜

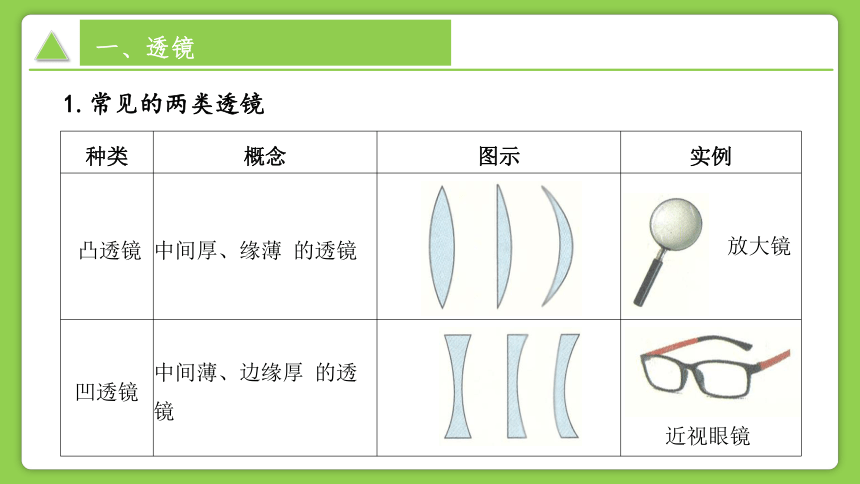

1.常见的两类透镜
种类 概念 图示 实例
凸透镜 中间厚、缘薄 的透镜
凹透镜 中间薄、边缘厚 的透镜
放大镜
近视眼镜
一、透镜

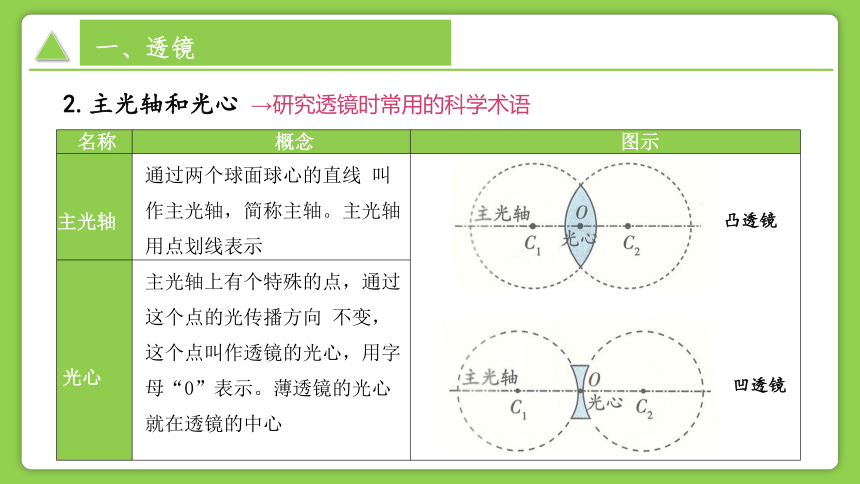

2.主光轴和光心
→研究透镜时常用的科学术语
名称 概念 图示
主光轴 通过两个球面球心的直线 叫作主光轴，简称主轴。主光轴用点划线表示
光心 主光轴上有个特殊的点，通过这个点的光传播方向 不变，这个点叫作透镜的光心，用字母“0”表示。薄透镜的光心就在透镜的中心 凸透镜
凹透镜

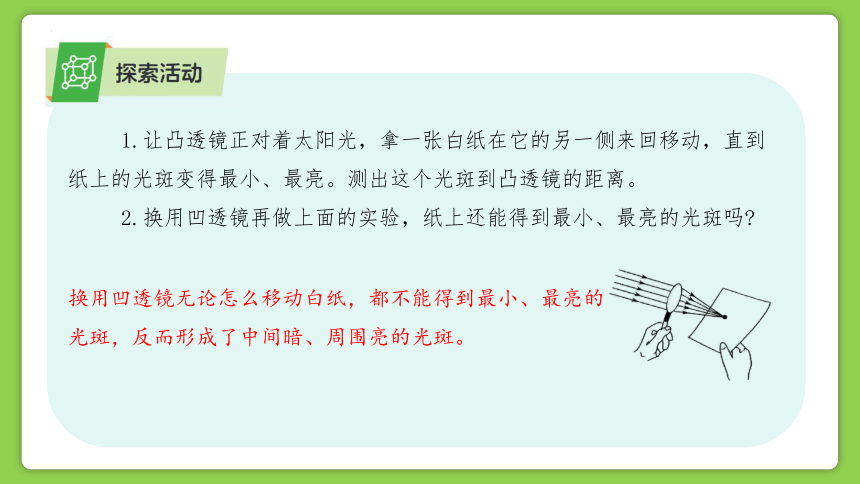

1.让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑变得最小、最亮。测出这个光斑到凸透镜的距离。
2.换用凹透镜再做上面的实验，纸上还能得到最小、最亮的光斑吗
换用凹透镜无论怎么移动白纸，都不能得到最小、最亮的光斑，反而形成了中间暗、周围亮的光斑。
3.让平行于主轴的光射向凸透镜，观察光通过凸透镜后偏折的方向。
4.让平行于主轴的光射向凹透镜，观察光通过凹透镜后偏折的方向。
平行光经过凸透镜折射后会聚于一点
平行光经过凹透镜折射后会向外发散
图1.5-3 透镜的作用
一、透镜
3.透镜对光的作用
透镜类型 对光的作用 图示
凸透镜 会聚作用。平行光经过凸透镜折射后会聚于一点
凹透镜 发散作用。平行光经过凹透 镜折射后会向外发散，发散 光线的反向延长线交于主光 轴上一点
一、透镜
对“会聚作用”和“发散作用”的理解
(1)凸透镜对光有会聚作用是指折射光线相对于入射光线更靠近主光 轴。如图所示的三种情形，都是凸透镜对光的会聚作用。
一、透镜
对“会聚作用”和“发散作用”的理解
(2)凹透镜对光有发散作用是指折射光线相对于入射光线更远离主光轴。如图所示的三种情形，都是凹透镜对光的发散作用。
一、透镜
4.焦点和焦距
(1)凸透镜能使平行于主光轴的光会聚于一点，这一叫作凸透镜的焦点，用字母“F”表示。焦点到凸透镜光心的距离叫作焦距，用字母“f”表示。凸透镜两侧各有一个焦点,且它们关于光心对称.
一、透镜
4.焦点和焦距
(2)当平行于主轴的光线通过凹透镜时，折射光线会呈现发散状态，这些
发散光线的反向延长会在主轴上相交于一点，即为虚焦点。
一、透镜
4.焦点和焦距
(3)焦距的变化
对比分析 平行光经玻璃砖折射后平行射出，可认为会聚点在 无穷远处，焦距无穷大 将玻璃砖打磨 成有一定凸度的凸透镜，平 行光经过凸透镜折射后会聚于凸透镜后某一点
总结 凸透镜越凸，焦距越小，会聚能力越强
一、透镜
拓展培优
凹透镜的虚焦点和焦距
虚焦点：凹透镜能使跟主光轴平行的光变得发散， 且这些发散光线的反向延长线相交在主光轴上的 一点，这一点不是实际光线的会聚点，而是实际光 线反向延长线的会聚点，所以叫凹透镜的虚焦点。 焦距：虚焦点到凹透镜光心的距离。
一、透镜
5.通过透镜的三条特殊光线
(1)凸透镜的三条特殊光线
通过光心的光线经凸透镜后，传播方向不变
一、透镜
5.通过透镜的三条特殊光线
(1)凸透镜的三条特殊光线
平行于主光轴的光线 经凸透镜折射后，折射光线通过焦点
一、透镜
5.通过透镜的三条特殊光线
(1)凸透镜的三条特殊光线
通过焦点的光线经凸透 镜折射后平行于主光轴射出
一、透镜
5.通过透镜的三条特殊光线
(2)凹透镜的三条特殊光线
通过光心的光线经凹透镜后，传播方向不变
一、透镜
5.通过透镜的三条特殊光线
(2)凹透镜的三条特殊光线
平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过虚焦点
一、透镜
5.通过透镜的三条特殊光线
(2)凹透镜的三条特殊光线
射向凹透镜的光线，如果其延长线通过另一侧 虚焦点，经凹透镜折射后平行于主光轴射出
我们能用冰和太阳光来取火吗
能。可将冰制成凸透镜,利用凸透镜对光的会聚作用来取火。
课堂练习
如图画出了光线通过透镜(图中未画出)的情形，其中通过凹透镜的是（ ）
A．甲、乙 B．丙、丁 C．甲、乙、丁 D．乙、丙、丁
【解析】如图，从光线通过透镜的情形可知，甲、乙、丁的折射光线相对于入射光线是发散的，所以都是凹透镜；丙的折射光线相对于入射光线是会聚的，所以是凸透镜。故选：C。
PART 02
课堂总结
课堂总结
PART 03
练习与应用
在图甲、乙所示的虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，则（　　）
A．甲为凹透镜，乙为凸透镜
B．甲、乙都为凸透镜
C．甲为凸透镜、乙为凹透镜
D．甲、乙都为凹透镜
练习与应用
解：发光点S发出的两束光通过甲、乙透镜后折射光线变得会聚了，因此两图都应是凸透镜。
故选：B。
将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
练习与应用
解：由于光斑到凸透镜的距离为L时，即像距为L时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠L；
若凸透镜远离纸的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，故焦点应在光斑之前，因此f一定小于L；故BCD错误，故A正确。
故选：A。
早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。”图中关于该记载解释的光路图正确的是（　　）
练习与应用
解：把冰磨制成凸透镜，让太阳光通过凸透镜，太阳光将会聚在焦点，从而使焦点处温度升高，如果在焦点处放些易燃物质，易燃品就会燃烧起来，从而取火。
A、图中平行光经凸透镜会聚于焦点，故A符合题意；
B、图中平行光经凹透镜后折射光线的反向延长线过焦点，故B不符合题意；
C、图中过焦点的光线经凸透镜后变成平行光，故C不符合题意；
D、图中延长线过焦点的光线经凹透镜后变成平行光，故D不符合题意。故选：A。
A
B
C
D
PART 04
提升训练
已知图中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。
提升训练
答：根据光路可逆可知，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线过焦点，据此做出凹透镜的入射光线；平行于主光轴的光线经凸透镜折射后，其折射光线过焦点；如图所示：
