2016年秋期 备课参考 人教版 物理 八年级上册 5.3 凸透镜成像规律专题 （共19张PPT）

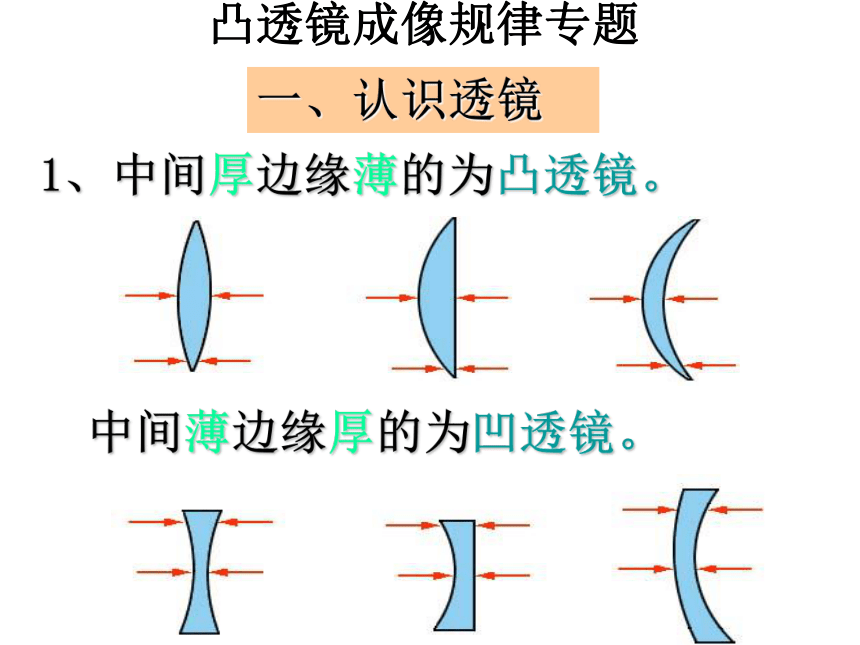

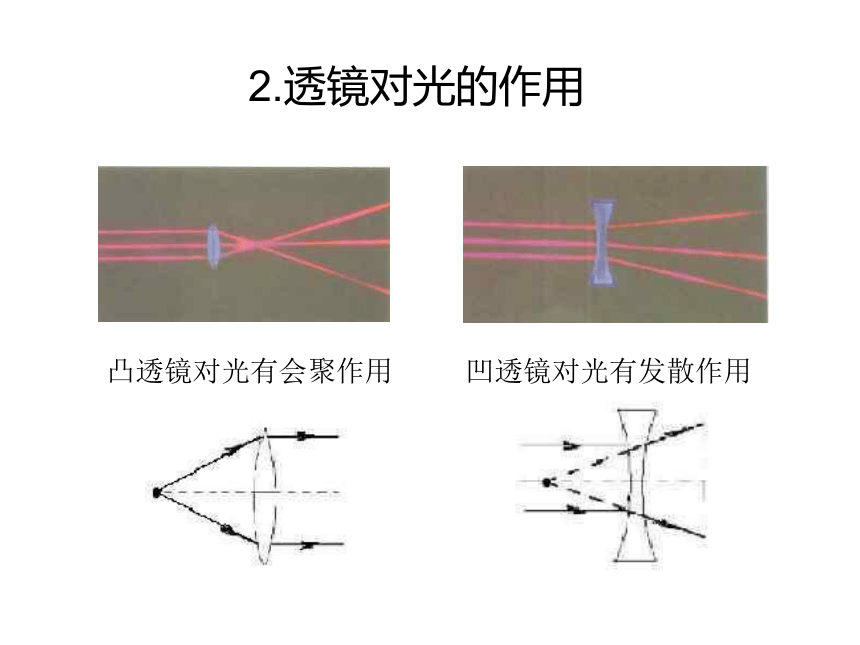

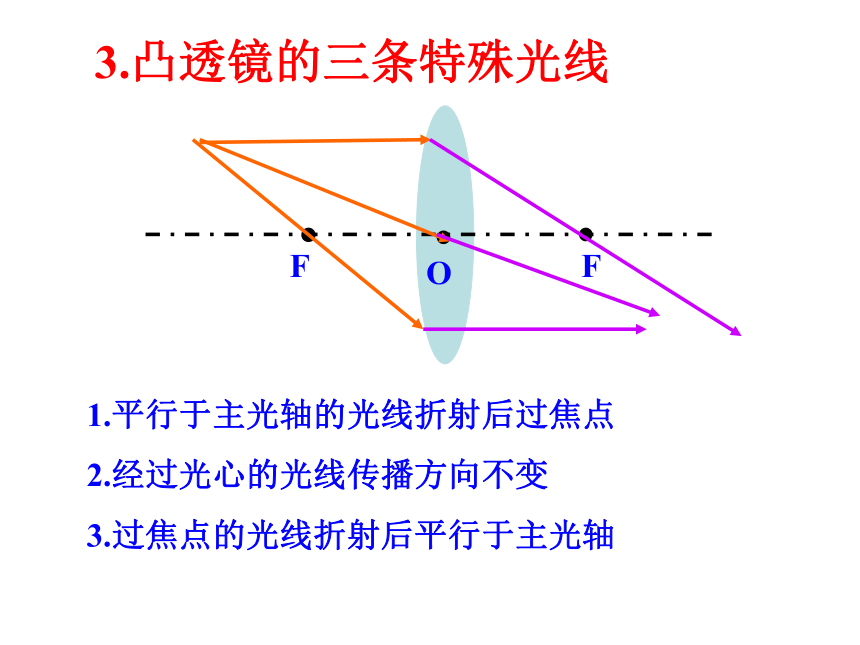

课件19张PPT。1、中间厚边缘薄的为凸透镜。 中间薄边缘厚的为凹透镜。一、认识透镜凸透镜成像规律专题 2.透镜对光的作用凸透镜对光有会聚作用 凹透镜对光有发散作用 3.凸透镜的三条特殊光线FFO1.平行于主光轴的光线折射后过焦点
2.经过光心的光线传播方向不变

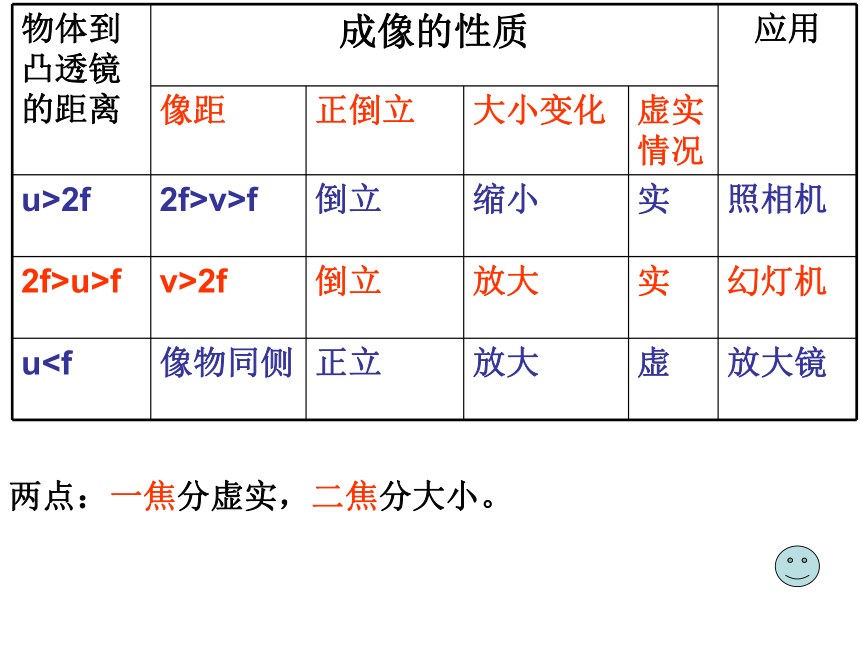

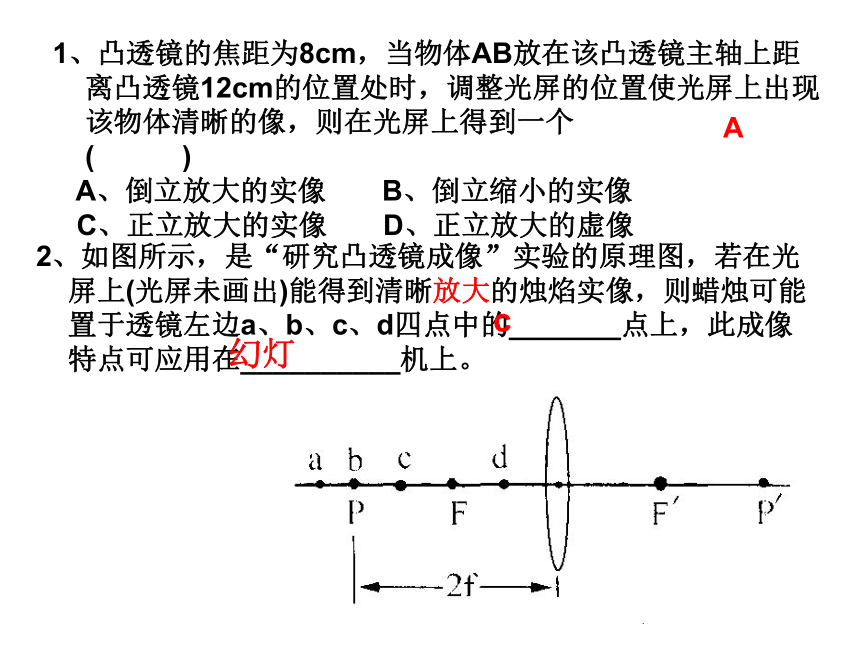

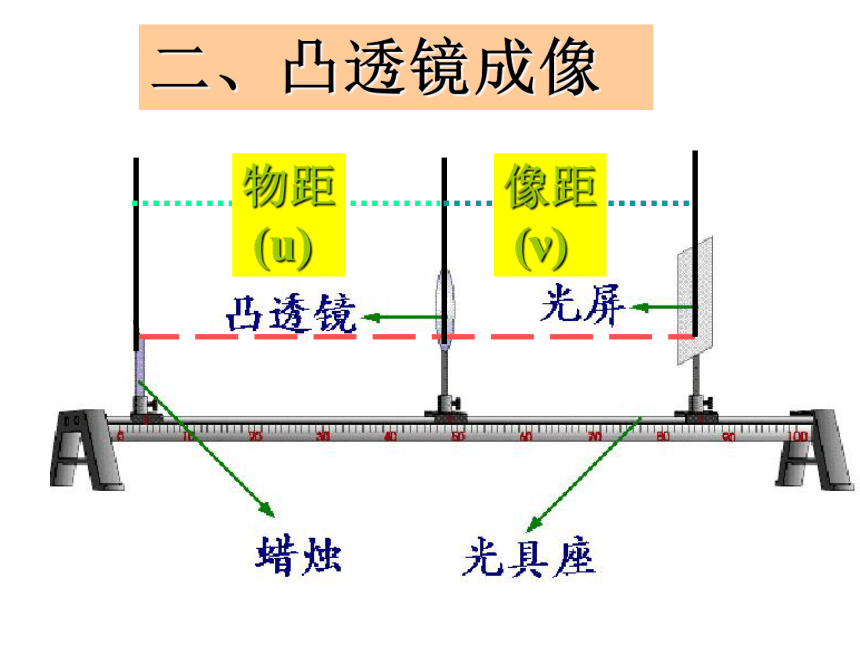

3.过焦点的光线折射后平行于主光轴二、凸透镜成像u＞2ff＜v ＜2f缩小实像倒立物和像在镜的两侧u＝2fv＝2f等大实像倒立物和像在镜的两侧v＞2f放大实像倒立物和像在镜的两侧f＜u＜2fu＝f不 成 像|v|＞u放大虚像正立物和像在镜的同侧u＜f物像移动方向一致。两点：一焦分虚实，二焦分大小。1、凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )
A、倒立放大的实像 B、倒立缩小的实像
C、正立放大的实像 D、正立放大的虚像 A2、如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________机上。c幻灯3、普通照相机的镜头相当于一个_____透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_____cm时，底片上会得到一个倒立、缩小的_____像(选填：实或虚)。凸80实 用照相机拍照时，被拍摄景物到镜头的距离（ ）
A. 小于焦距 B. 在1倍焦距和2倍焦距之间
C. 大于2倍焦距 D. 以上说法都不对C图24、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如2图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（ ）
A、照相机 B、幻灯机
C、放大镜 D、潜望镜 B5、将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是
A.20cm　　　　　　 B.15cm 　　　　　 C.10cm　　　　 　 D.5cmA6、小丽在做“研究凸透镜成像规律”实验时，当她将光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（ ）
A．4厘米 B．8厘米 C．12厘米 D．16厘米
7、把凸透镜正对着太阳光，可在距凸透镜15厘米处得到一个最小最亮的光斑。若将某一物体放在此透镜前20厘米处，可得到的像是（ ）
A．放大、正立的虚像 B．放大、倒立的实像
C．缩小、倒立的实像 D．放大、正立的实像小结探究凸透镜成像的规律实虚小大2FF一焦分虚实二焦分大小u>2fu>fu记忆口诀2：光屏(像)的位置f2f（1区）（2区）（3区）“ 物近像远像增大”。FFFF光屏位置1光屏位置2光屏位置4光屏位置38、放映幻灯时，要使银幕上所成的像再变大些，应采取下面哪种方法？（　　）
A、减小银幕与镜头的距离，同时增大幻灯片与镜头的距离
B、增大银幕与镜头的距离，同时减小幻灯片与镜头的距离
C、将银幕与镜头的距离和幻灯片与镜头的距离同时增大
D、将银幕与镜头的距离和幻灯片与镜头的距离同时减小9、在银幕上看到的电影画面都是正立的，在放电影时应将电影拷贝 （ ）
A.正立着放在小于2f的位置上
B.倒立着放在小于2f的位置上
C.正立着放在2f和f之间的位置上
D.倒立着放在2f和f之间的位置上三、眼球的结构5２134６７８９10角　膜瞳　孔视神经玻璃体晶状体睫状肌视网膜脉络膜巩膜虹　膜近视矫正远视矫正1、视觉形成过程中，形成图像和形成视觉的部位分别（ ）。
A．视网膜、视网膜?? B．大脑皮层、大脑皮层
C．视网膜、大脑皮层 ? D．大脑皮层、视网膜3、李刚同学发觉自己眼力所及的范围越来越有限了，于是到医院进行了检查，医生为他配上了一副合适的眼镜，请你判断：（1）李刚同学的眼睛已经成为了 （填“远视眼”或“近视眼”） 。（2）医生为他配制的眼镜，应是 （填“凹透镜”或“凸透镜”）。此类眼镜可以对光线起 作用。2、对于近视下列说法正确的是（ ）
A．近视者在视网膜上也能成清晰的像
B．近视是指物体在视网膜所成的像在盲点
C．近视所成的清晰的像在视网膜前，应戴凹透镜矫正 D．以上说法均不正确4、某人设计了一个双凸透镜成像的实验，如下图。在C处点燃蜡烛，AB距离一定，在A处立一张白纸板，当C处蜡烛在适当位置上时，便成像在白纸板上，如果B处换为倍数较大或较小的双凸透镜，则纸上的成像就不清晰。请回答下列问题：
（l）B处凸透镜代表眼球的什么结构？_________。A处白纸板代表眼球的_______，C处蜡烛代表_________。
（2）换成较高倍透镜时，则成像在白纸板的__________方，要使A处成像清晰，BC距离要_________；换上低倍透镜时，则成像在白纸板的________方，要使A处成像清晰，BC距离要___________。
（3）由此可知，看远近不同的物体是依靠__________调节_________的曲度来实现的。
（4）视网膜上所成的像是________像。练习
