课件23张PPT。4.1 原电池（可以）（可以）（可以）（不可以）条件一：
活泼性不同的两个电极负极：较活泼的金属。

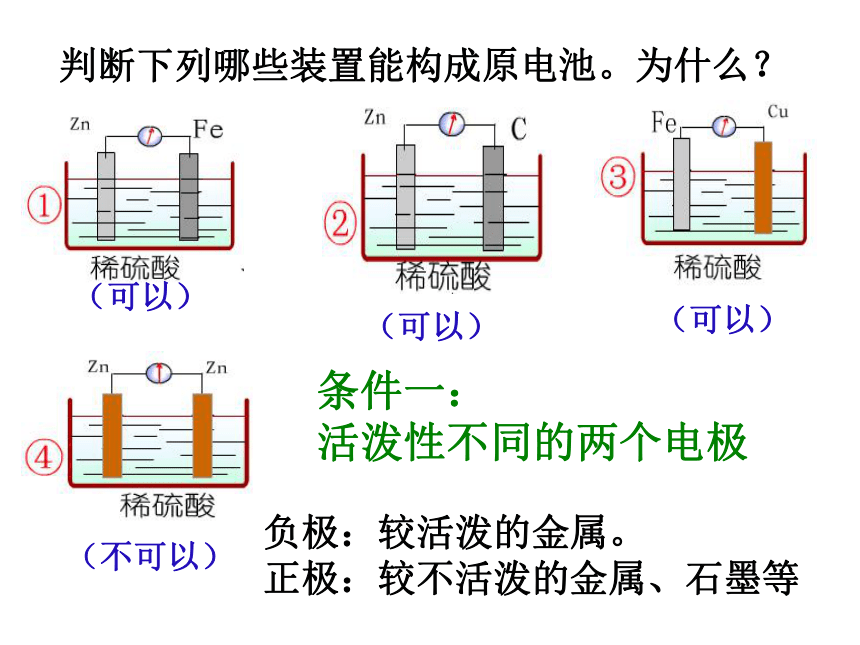

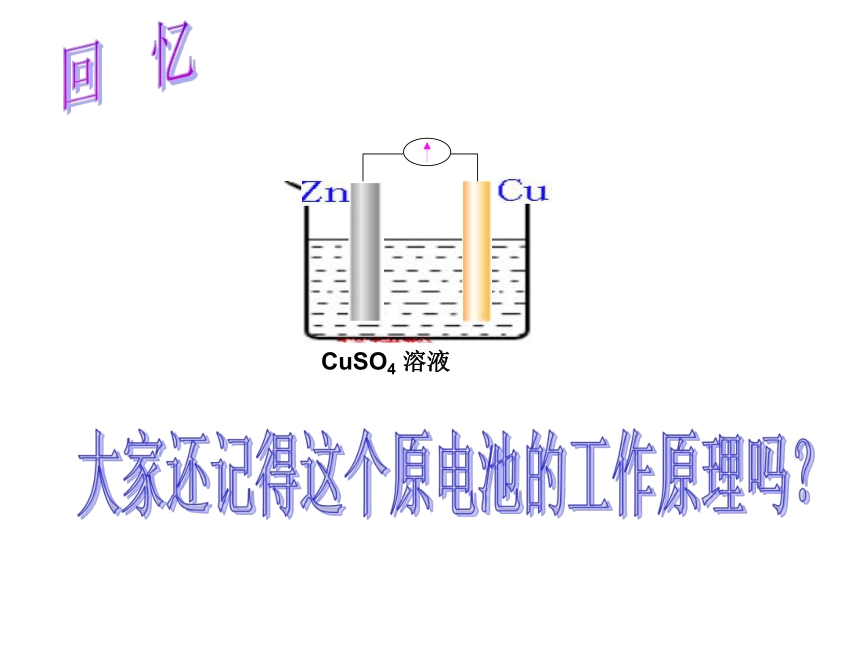

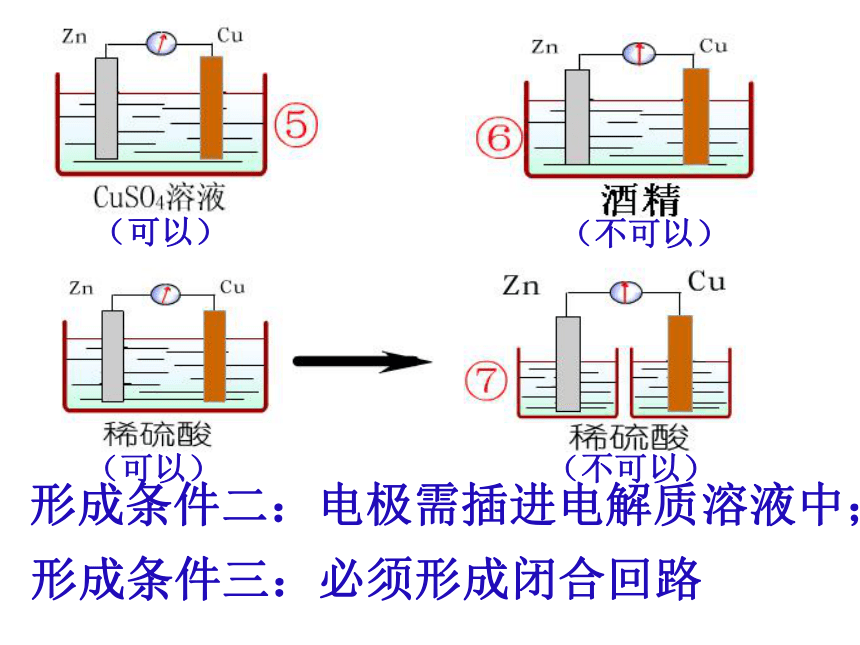

正极：较不活泼的金属、石墨等判断下列哪些装置能构成原电池。为什么？形成条件二：电极需插进电解质溶液中；形成条件三：必须形成闭合回路（可以）（不可以）（可以）（不可以）大家还记得这个原电池的工作原理吗？回 忆氧化反应Zn-2e=Zn2+ 铜锌原电池电解质溶液

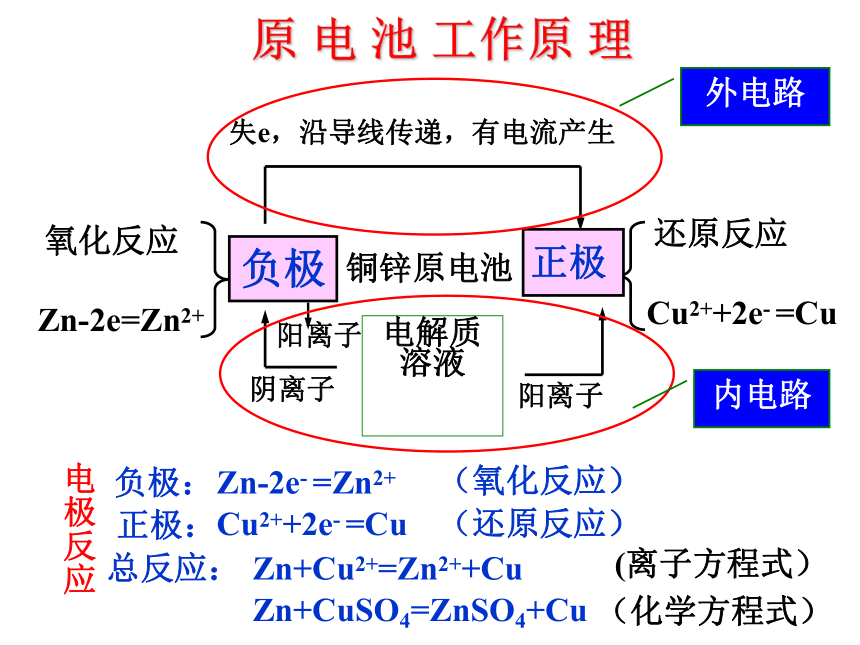

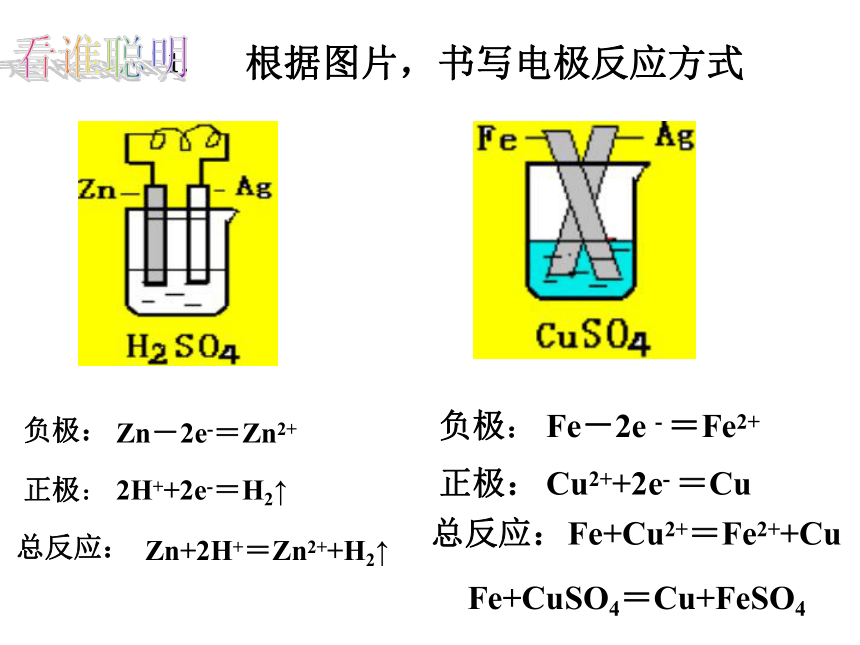

失e，沿导线传递，有电流产生还原反应Cu2++2e- =Cu阴离子阳离子总反应：负极正极 Cu2++2e- =CuZn-2e- =Zn2+Zn+Cu2+=Zn2++CuZn+CuSO4=ZnSO4+Cu(离子方程式）（化学方程式）电极反应正极：负极：（氧化反应）（还原反应）阳离子原 电 池 工作原 理外电路内电路⒈根据图片，书写电极反应方式2H++2e-＝H2↑负极：总反应：正极：Zn－2e-＝Zn2+Zn+2H+＝Zn2++H2↑

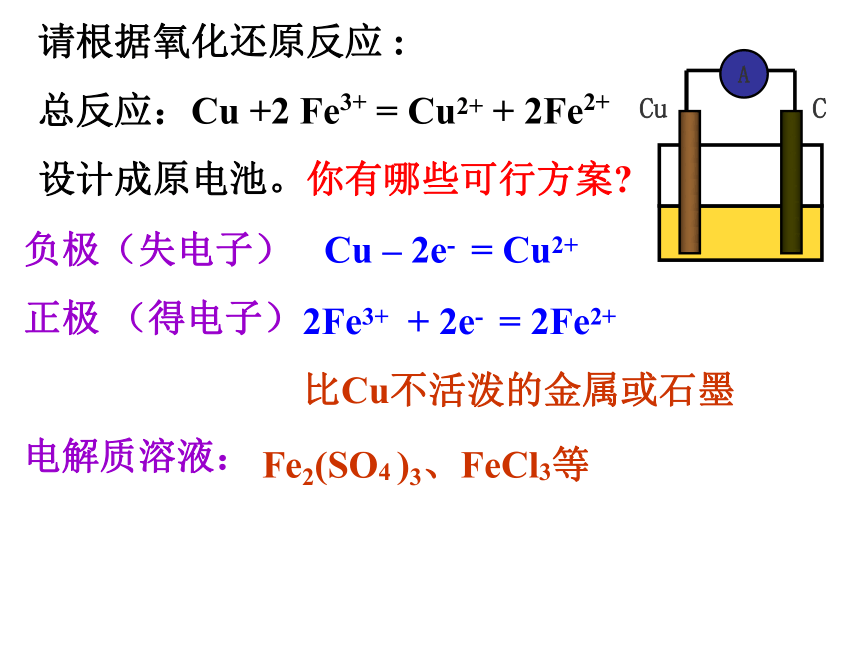

正极：负极：总反应：Fe－2e - ＝Fe2+Cu2++2e- ＝CuFe+Cu2+＝Fe2++CuFe+CuSO4＝Cu+FeSO4看谁聪明请根据氧化还原反应 :
总反应：Cu +2 Fe3+ = Cu2+ + 2Fe2+
设计成原电池。你有哪些可行方案? Cu – 2e- = Cu2+2Fe3+ + 2e- = 2Fe2+
比Cu不活泼的金属或石墨
Fe2(SO4 )3、FeCl3等负极（失电子）
正极 （得电子）

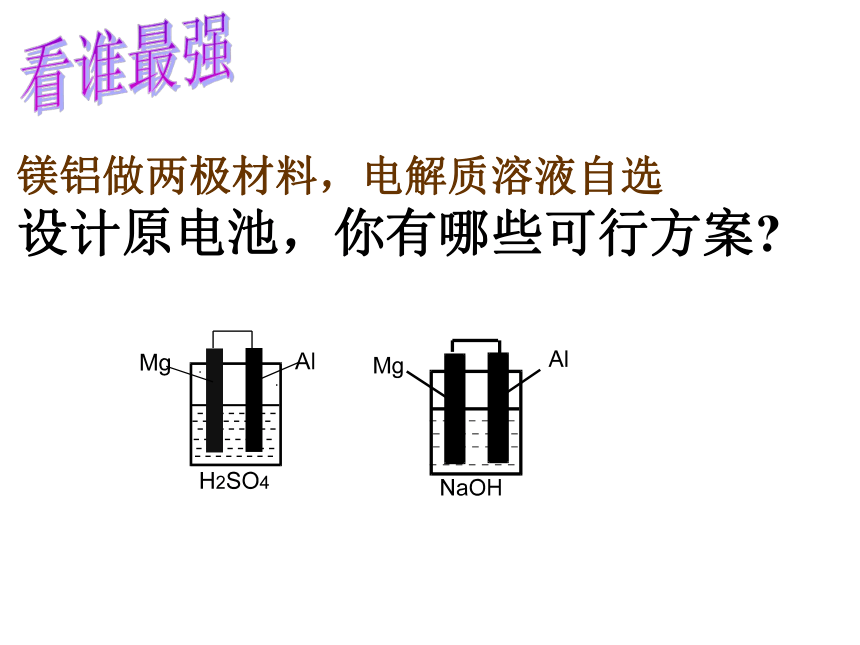

电解质溶液：Cu C镁铝做两极材料，电解质溶液自选
设计原电池，你有哪些可行方案?

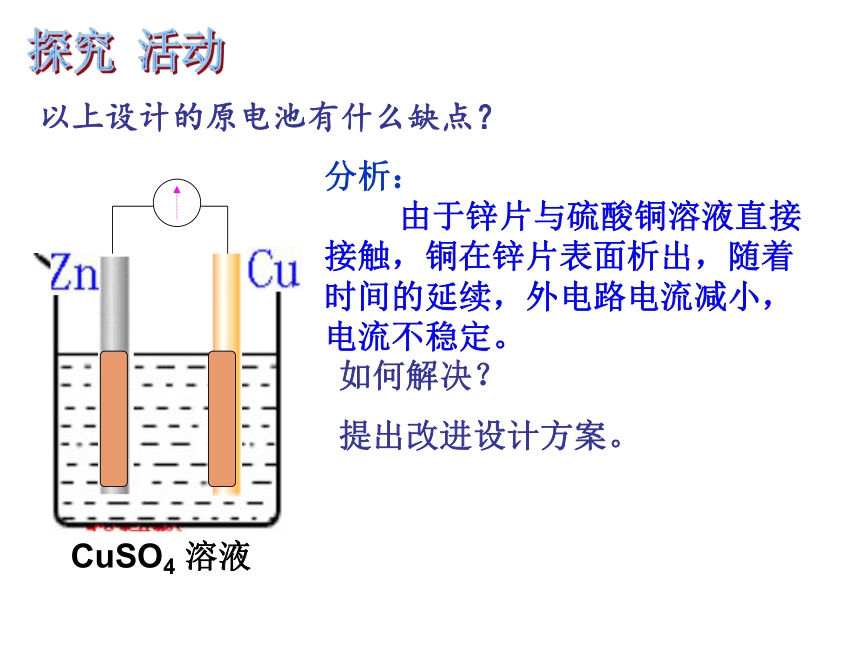

看谁最强以上设计的原电池有什么缺点？如何解决？
提出改进设计方案。探究 活动分析：
由于锌片与硫酸铜溶液直接接触，铜在锌片表面析出，随着时间的延续，外电路电流减小，电流不稳定。为了避免发生这种现象，设计如下图（书P71图4-1）所示的原电池装置，你能解释它的工作原理吗？盐桥中通常装有含琼胶的KCl饱和溶液此装置优点：能稳定长时间放电工作原理外电路：Zn失去电子沿导线通过电流表进入铜片
内电路： Zn原子失去电子成为Zn2+进入溶液，使ZnSO4溶液因Zn2+增加而带正电，盐桥中的Cl—会移向ZnSO4溶液；同时Cu2+获得电子成为金属沉淀在铜片上，使CuSO4溶液因SO42—相对增加而带负电，盐桥中的K+移向CuSO4溶液，从而形成闭合回路。
将化学能转变为电能的装置1.组成——两个半电池
电解质溶液应与电极材料具有相同的阳离子。①让溶液始终保持电中性
②代替两溶液直接接触使两个烧杯中的溶液连成通路原电池2.盐桥的作用讨 论两种原电池有何相同点和不同点？
相同点：都利用了氧化还原反应原理，都有导电性不同的两个电极;
都能产生电流；外电路均是电子的定向移动， 内电路
均是离子的定向移动。
不同点：1两个半反应在同一区域进行, 电流不稳定.
2两个半反应在不同区域进行, 中间用盐桥连接, 电流持续、稳定.
CuSO4溶液负极（锌片）： Zn－2e- =Zn2+ （氧化反应）正极（铜片）： Cu2+ +2e-=Cu （还原反应）电池反应（总化学方程式）：Zn + Cu2+ = Zn 2+ + Cu 电池符号： Zn ︱ ZnSO4‖ CuSO4 ︱ Cu
负极 盐桥 正极总结讨论
锌铜原电池工作原理
1.如图所示，在铁圈和银圈的焊接处，用一根棉线将其悬在盛水的烧杯中，使之平衡；小心的向烧杯中央滴入CuSO4溶液，片刻后可观察到的现象是( D )A. 铁圈和银圈左右摇摆不定；
B. 保持平衡状态；
C. 铁圈向下倾斜；
D. 银圈向下倾斜；小试身手2.依据氧化还原反应：2Ag+ (aq)＋Cu(s)＝Cu2+ (aq)＋2Ag(s)设计的原电池如图所示。请回答下列问题：（1）电极X的材料是 ；电解质溶液Y是_________ （2）银电极为电池的 极，发生的电极反应为 X电极
上发生的电极反应为 ； （3）外电路中的电子是从 电极流向 电极。
（4）原电池工作时，盐桥（装有琼脂饱和KCl的U型管）里的Cl—
移向????????电极。 看谁聪明3.下列装置中四块相同的Zn片，放置一段时间后腐蚀速
率由慢到快的顺序是(4)(2)(1)(3)泥土电池土豆电池最小的燃料电池应用苹果电池 用途广泛的电池用于“神六”的太阳能电池笔记本电脑专用电池手机专用电池摄像机专用电池各式各样的纽扣电池用于汽车的铅蓄电池和燃料电池2009年长虹：推出全球待机时间最长手机
据长虹手机研发总工程师介绍：“长虹长动力365手机的电池仅为4000mAh，但却实现了长达100天的超长待机时间，长虹长动力365手机使用了聚合物高密电池，通过电池降阻技术将电池内阻降至最小，有效降低能耗。
2012年长虹待机时间最长的智能手机 ，联网待机时长1200小时 。科学视野
