第17章 欧姆定律 练习题（含答案）2024--2025学年物理人教版九年级全一册

第17章 欧姆定律 练习题2024--2025学年物理人教版（2024）九年级全一册
一、选择题。（16题）
1、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（ ）
A．连接电路时,开关应该是断开的
B．连接滑动变阻器时,滑片要滑到阻值最小的位置
C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D．每次更换电阻后,要调节变阻器,使电压表的示数相同
2、如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙，下列判断正确的是(　 　)
A．电源电压是12 V B．定值电阻R的阻值是6 Ω
C．滑动变阻器的最大阻值为18 Ω D．定值电阻R的阻值是12 Ω
3、在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（ ）
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
4、两个阻值相同的电阻并联后阻值为9Ω，那么这两个电阻串联后的电阻阻值为（　　）
A．4.5Ω B．9Ω C．18Ω D．36Ω
5、某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是(　　)
A． 110 Ω B． 20 Ω C． 70 Ω D． 50 Ω

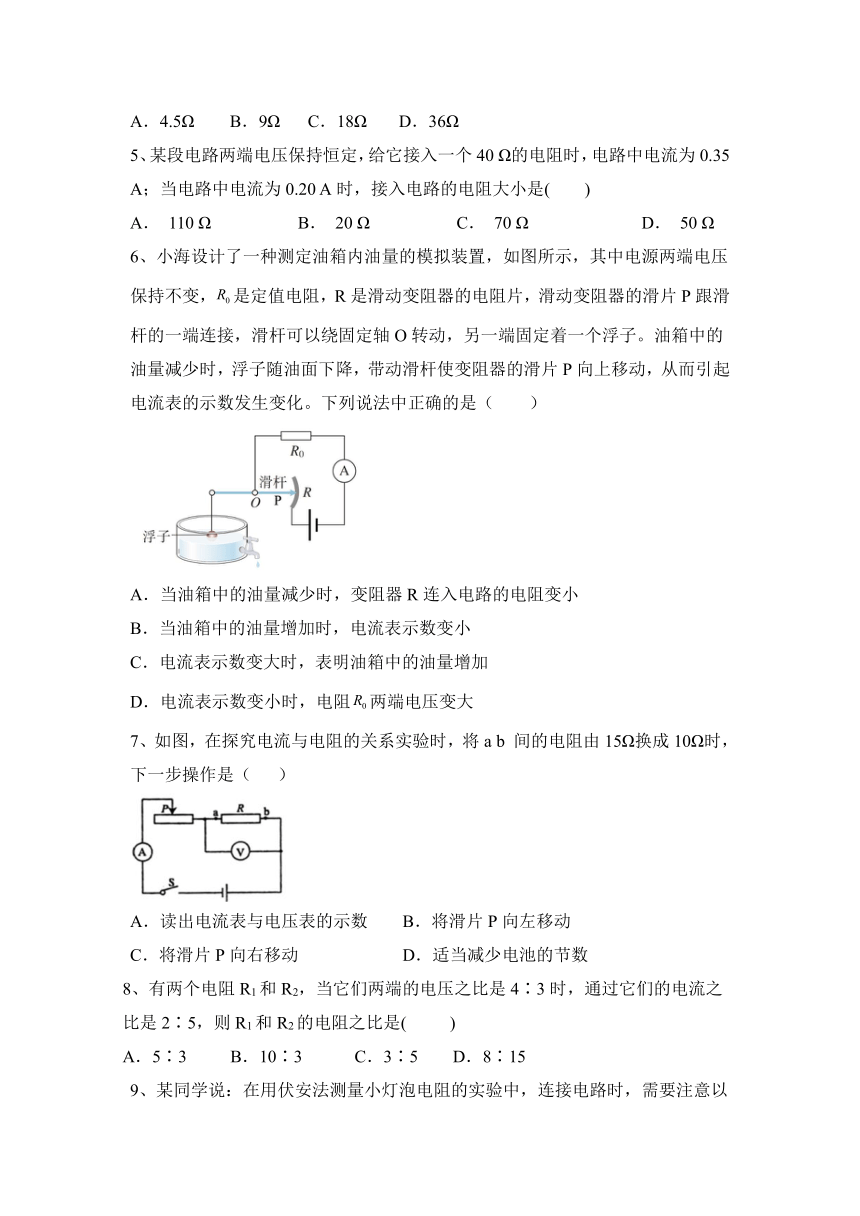

6、小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（　　）
A．当油箱中的油量减少时，变阻器R连入电路的电阻变小
B．当油箱中的油量增加时，电流表示数变小
C．电流表示数变大时，表明油箱中的油量增加
D．电流表示数变小时，电阻两端电压变大
7、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（ ）
A．读出电流表与电压表的示数 B．将滑片P向左移动
C．将滑片P向右移动 D．适当减少电池的节数
8、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是( )
A．5∶3 B．10∶3 C．3∶5 D．8∶15
9、某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是（ ）
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
10、一个滑动变阻器上标有“50Ω，1.5A”字样，把它和30Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（　　）
A．0～30Ω B．0～50Ω C．0～80Ω D．30Ω～80Ω

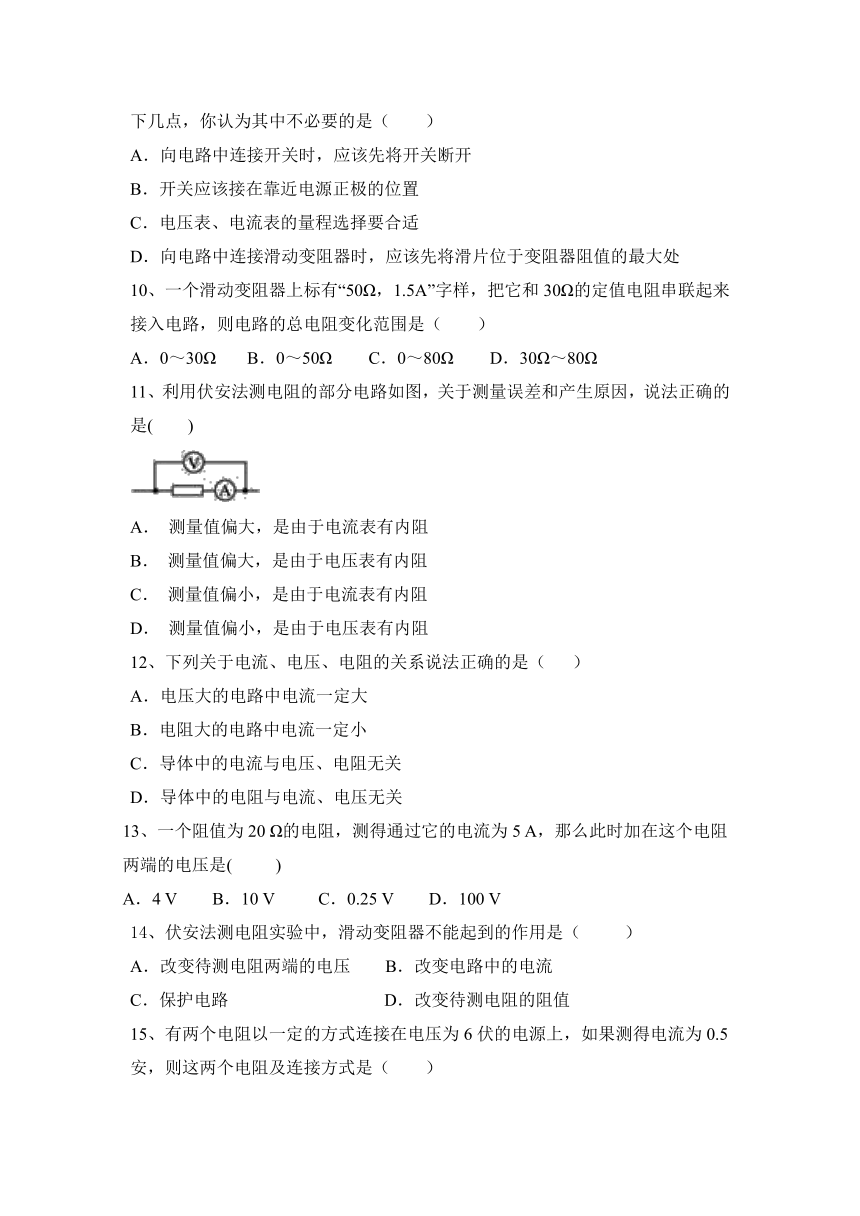

11、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是(　　)
A． 测量值偏大，是由于电流表有内阻
B． 测量值偏大，是由于电压表有内阻
C． 测量值偏小，是由于电流表有内阻
D． 测量值偏小，是由于电压表有内阻
12、下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
13、一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是(　　 )
A．4 V　　B．10 V　　 C．0.25 V　　D．100 V
14、伏安法测电阻实验中，滑动变阻器不能起到的作用是（ ）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
15、有两个电阻以一定的方式连接在电压为6伏的电源上，如果测得电流为0.5安，则这两个电阻及连接方式是（　　）
A．R1=8Ω R2=4Ω 并联 B．R1=10Ω R2=2Ω 并联
C．R1=20Ω R2=30Ω 串联 D．R1=20Ω R2=30Ω 并联

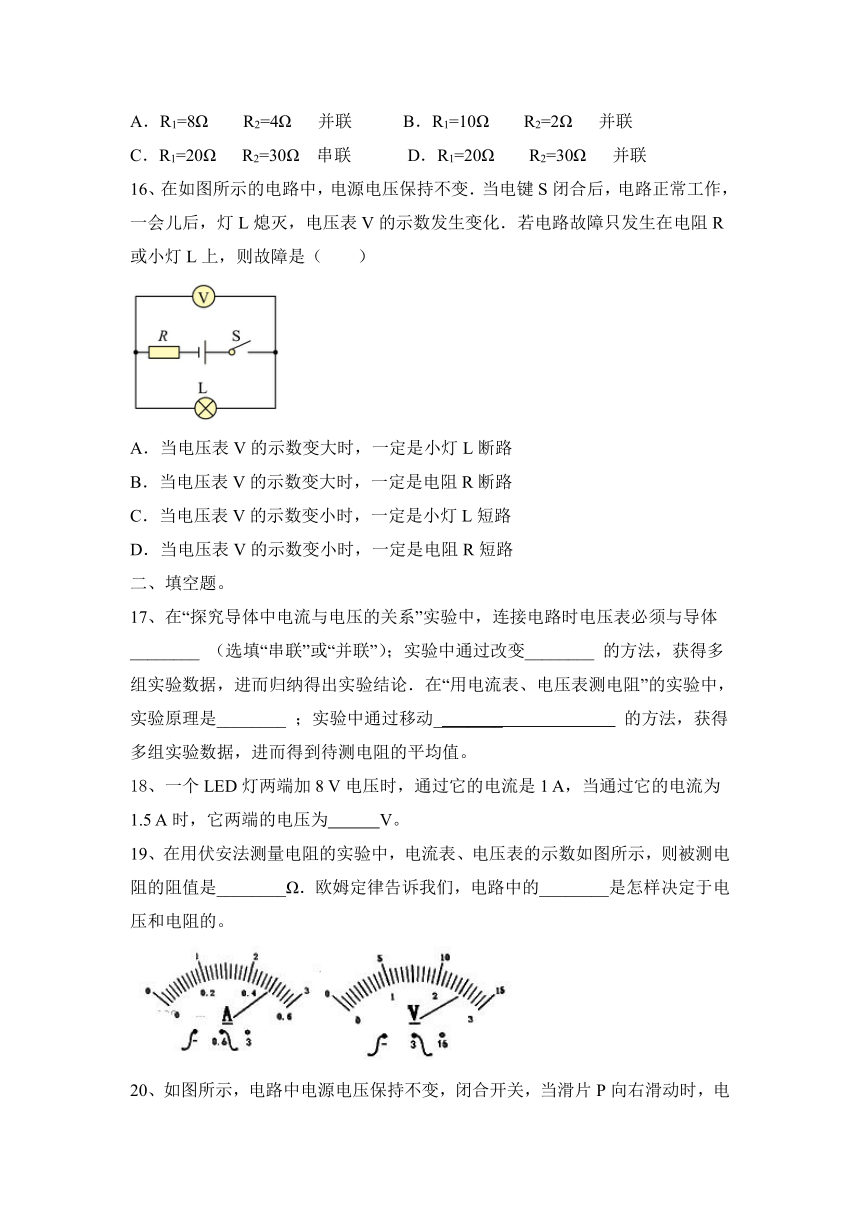

16、在如图所示的电路中，电源电压保持不变．当电键S闭合后，电路正常工作，一会儿后，灯L熄灭，电压表V的示数发生变化．若电路故障只发生在电阻R或小灯L上，则故障是（ ）
A．当电压表V的示数变大时，一定是小灯L断路
B．当电压表V的示数变大时，一定是电阻R断路
C．当电压表V的示数变小时，一定是小灯L短路
D．当电压表V的示数变小时，一定是电阻R短路
二、填空题。
17、在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值。
18、一个LED灯两端加8 V电压时，通过它的电流是1 A，当通过它的电流为1.5 A时，它两端的电压为 V。
19、在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是________Ω．欧姆定律告诉我们，电路中的________是怎样决定于电压和电阻的。
20、如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）。

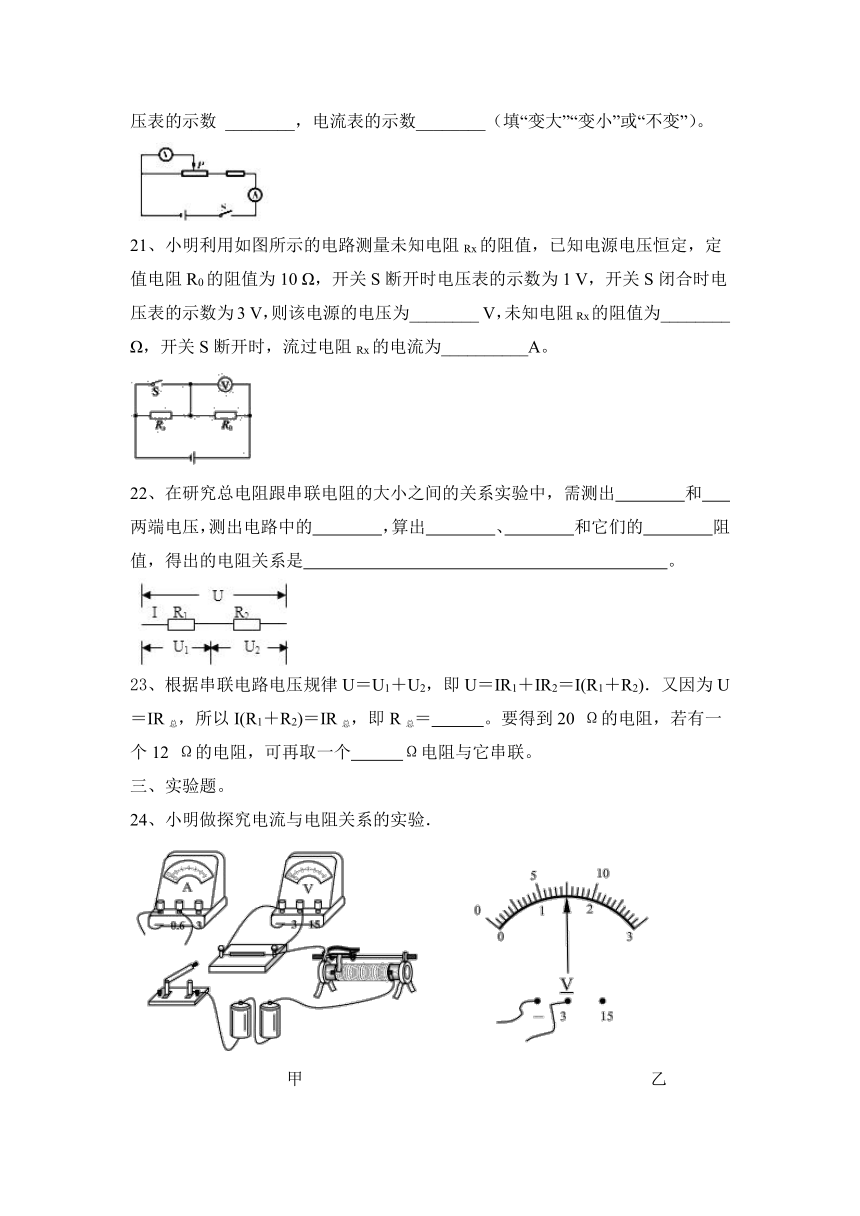

21、小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10 Ω，开关S断开时电压表的示数为1 V，开关S闭合时电压表的示数为3 V，则该电源的电压为________ V，未知电阻Rx的阻值为________ Ω，开关S断开时，流过电阻Rx的电流为__________A。
22、在研究总电阻跟串联电阻的大小之间的关系实验中，需测出 和 两端电压，测出电路中的 ，算出 、 和它们的 阻值，得出的电阻关系是 。
23、根据串联电路电压规律U＝U1＋U2，即U＝IR1＋IR2＝I(R1＋R2)．又因为U＝IR总，所以I(R1＋R2)＝IR总，即R总＝ 。要得到20 Ω的电阻，若有一个12 Ω的电阻，可再取一个 Ω电阻与它串联。
三、实验题。
24、小明做探究电流与电阻关系的实验．
甲 乙
如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路。
闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V。此过程中，电流表示数 。
更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中
次数 R/Ω I/A
1 5 0.3
2 10 0.2
3 15 0.1
分析表格数据可知第 次实验存在问题，判断的依据是 ，需要补充的实验步骤 是：将滑动变阻器的滑片向 调节．
25、小明晚上看书时发现家里的电灯总是忽明忽暗,根据所学知识,小明对这种现象的原因做了一个初步的分析,并从实验室选择了如图所示器材,想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(1)小明设计了电路图如图甲所示,请你用笔画线代替导线完成图乙的电路连接;
(2)闭合开关后,小明将滑动变阻器的滑片向右滑动,电压表示数逐渐变　　　　,小灯泡亮度逐渐变　　　　;再向左移动滑片时,电压表示数逐渐变　　　　,小灯泡亮度又逐渐变　　　　,反复左右移动滑动变阻器的滑片,即可观察到小灯泡的忽明忽暗现象,由此小明得出了这样的结论:“电灯忽明忽暗可能是由于　　　　造成的。”
四、计算题。
26、如图所示，电源电压为6V，开关闭合时，电压表示数为2.4V，电流表示数为0.4A。
（1）求定值电阻Rx的阻值；
（2）电源电压不变，移动滑动变阻器的滑片，当电流表的示数为0.2A时，求电压表的示数和滑动变阻器此时接入电路的电阻。
27、如图所示，电源电压不变， R2的电阻为20Ω。闭合开关S后，电压表的示数为2 V，电流表的示数为0.2 A。求：
（1） R1的电阻。
（2）电源电压。
第17章 欧姆定律 练习题2024--2025学年物理人教版（2024）九年级全一册
一、选择题。（16题）
1、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（ ）
A．连接电路时,开关应该是断开的
B．连接滑动变阻器时,滑片要滑到阻值最小的位置
C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D．每次更换电阻后,要调节变阻器,使电压表的示数相同
【答案】B
2、如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙，下列判断正确的是(　 　)
A．电源电压是12 V B．定值电阻R的阻值是6 Ω
C．滑动变阻器的最大阻值为18 Ω D．定值电阻R的阻值是12 Ω
【答案】B
3、在做测小灯泡的电阻的实验中，我们发现小灯泡两端的电压减小时，小灯泡的电阻也可能随之减小，这是因为（ ）
A．根据欧姆定律的变形式R=U/I可知：电流一定时，电阻与电压成正比
B．当电压减小时，小灯泡的亮度变暗，温度变低，所以电阻变小
C．导体的电阻与导体两端的电压有关
D．以上都不对
【答案】B
4、两个阻值相同的电阻并联后阻值为9Ω，那么这两个电阻串联后的电阻阻值为（　　）
A．4.5Ω B．9Ω C．18Ω D．36Ω
【答案】D
5、某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是(　　)
A． 110 Ω B． 20 Ω C． 70 Ω D． 50 Ω
【答案】C
6、小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（　　）
A．当油箱中的油量减少时，变阻器R连入电路的电阻变小
B．当油箱中的油量增加时，电流表示数变小
C．电流表示数变大时，表明油箱中的油量增加
D．电流表示数变小时，电阻两端电压变大
【答案】C
7、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（ ）
A．读出电流表与电压表的示数 B．将滑片P向左移动
C．将滑片P向右移动 D．适当减少电池的节数
【答案】C
8、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是( )
A．5∶3 B．10∶3 C．3∶5 D．8∶15
【答案】B
9、某同学说：在用伏安法测量小灯泡电阻的实验中，连接电路时，需要注意以下几点，你认为其中不必要的是（ ）
A．向电路中连接开关时，应该先将开关断开
B．开关应该接在靠近电源正极的位置
C．电压表、电流表的量程选择要合适
D．向电路中连接滑动变阻器时，应该先将滑片位于变阻器阻值的最大处
【答案】B
10、一个滑动变阻器上标有“50Ω，1.5A”字样，把它和30Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（　　）
A．0～30Ω B．0～50Ω C．0～80Ω D．30Ω～80Ω
【答案】D
11、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是(　　)
A． 测量值偏大，是由于电流表有内阻
B． 测量值偏大，是由于电压表有内阻
C． 测量值偏小，是由于电流表有内阻
D． 测量值偏小，是由于电压表有内阻
【答案】A
12、下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
【答案】D
13、一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是(　　 )
A．4 V　　B．10 V　　 C．0.25 V　　D．100 V
【答案】D
14、伏安法测电阻实验中，滑动变阻器不能起到的作用是（ ）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
【答案】D
15、有两个电阻以一定的方式连接在电压为6伏的电源上，如果测得电流为0.5安，则这两个电阻及连接方式是（　　）
A．R1=8Ω R2=4Ω 并联 B．R1=10Ω R2=2Ω 并联
C．R1=20Ω R2=30Ω 串联 D．R1=20Ω R2=30Ω 并联
【答案】D
16、在如图所示的电路中，电源电压保持不变．当电键S闭合后，电路正常工作，一会儿后，灯L熄灭，电压表V的示数发生变化．若电路故障只发生在电阻R或小灯L上，则故障是（ ）
A．当电压表V的示数变大时，一定是小灯L断路
B．当电压表V的示数变大时，一定是电阻R断路
C．当电压表V的示数变小时，一定是小灯L短路
D．当电压表V的示数变小时，一定是电阻R短路
【答案】C
二、填空题。
17、在“探究导体中电流与电压的关系”实验中，连接电路时电压表必须与导体________ （选填“串联”或“并联”）；实验中通过改变________ 的方法，获得多组实验数据，进而归纳得出实验结论．在“用电流表、电压表测电阻”的实验中，实验原理是________ ；实验中通过移动________ 的方法，获得多组实验数据，进而得到待测电阻的平均值。
【答案】并联 电源电压 R＝U/I 滑动变阻器的滑片
18、一个LED灯两端加8 V电压时，通过它的电流是1 A，当通过它的电流为1.5 A时，它两端的电压为 V。
【答案】12
19、在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是________Ω．欧姆定律告诉我们，电路中的________是怎样决定于电压和电阻的。
【答案】5 电流
20、如图所示，电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 ________，电流表的示数________（填“变大”“变小”或“不变”）。
【答案】变大； 不变
21、小明利用如图所示的电路测量未知电阻Rx的阻值，已知电源电压恒定，定值电阻R0的阻值为10 Ω，开关S断开时电压表的示数为1 V，开关S闭合时电压表的示数为3 V，则该电源的电压为________ V，未知电阻Rx的阻值为________ Ω，开关S断开时，流过电阻Rx的电流为__________A。
【答案】3　 20　 0.1
22、在研究总电阻跟串联电阻的大小之间的关系实验中，需测出 和 两端电压，测出电路中的 ，算出 、 和它们的 阻值，得出的电阻关系是 。
【答案】R1 R2 电流 R1 R2 总
串联电路的总电阻等于各串联电阻之和
23、根据串联电路电压规律U＝U1＋U2，即U＝IR1＋IR2＝I(R1＋R2)．又因为U＝IR总，所以I(R1＋R2)＝IR总，即R总＝ 。要得到20 Ω的电阻，若有一个12 Ω的电阻，可再取一个 Ω电阻与它串联。
【答案】R1＋R2 8
三、实验题。
24、小明做探究电流与电阻关系的实验．
甲 乙
如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路。
闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V。此过程中，电流表示数 。
更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中
次数 R/Ω I/A
1 5 0.3
2 10 0.2
3 15 0.1
分析表格数据可知第 次实验存在问题，判断的依据是 ，需要补充的实验步骤 是：将滑动变阻器的滑片向 调节．
【答案】如图：
1.5 变大 二 电压不是1.5V 左
25、小明晚上看书时发现家里的电灯总是忽明忽暗,根据所学知识,小明对这种现象的原因做了一个初步的分析,并从实验室选择了如图所示器材,想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(1)小明设计了电路图如图甲所示,请你用笔画线代替导线完成图乙的电路连接;
(2)闭合开关后,小明将滑动变阻器的滑片向右滑动,电压表示数逐渐变　　　　,小灯泡亮度逐渐变　　　　;再向左移动滑片时,电压表示数逐渐变　　　　,小灯泡亮度又逐渐变　　　　,反复左右移动滑动变阻器的滑片,即可观察到小灯泡的忽明忽暗现象,由此小明得出了这样的结论:“电灯忽明忽暗可能是由于　　　　造成的。”
【答案】(1)实物连接如图所示：
(2)大　亮　小　暗　电灯两端的电压不稳定
四、计算题。
26、如图所示，电源电压为6V，开关闭合时，电压表示数为2.4V，电流表示数为0.4A。
（1）求定值电阻Rx的阻值；
（2）电源电压不变，移动滑动变阻器的滑片，当电流表的示数为0.2A时，求电压表的示数和滑动变阻器此时接入电路的电阻。
【答案】（1）定值电阻Rx的阻值为9Ω；
（2）当电流表的示数为0.2A时，电压表的示数为4.2V，滑动变阻器此时接入电路的电阻为21Ω。
【详解】由电路图可知，Rx与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
（1）开关闭合时，电压表示数为2.4V，电流表示数为0.4A，
因串联电路中总电压等于各分电压之和，
所以，定值电阻Rx两端的电压：
Ux＝U﹣U变＝6V﹣2.4V＝3.6V，
由I＝可得，定值电阻Rx的阻值：
Rx＝＝＝9Ω；
（2）当电流表的示数为0.2A时，Rx两端的电压：
Ux′＝I′Rx＝0.2A×9Ω＝1.8V，
电压表的示数：
U变′＝U﹣Ux′＝6V﹣1.8V＝4.2V，
滑动变阻器此时接入电路的电阻：
R变＝＝＝21Ω。
27、如图所示，电源电压不变， R2的电阻为20Ω。闭合开关S后，电压表的示数为2 V，电流表的示数为0.2 A。求：
（1） R1的电阻。
（2）电源电压。
【答案】（1）10 Ω。 （2）6 V。
