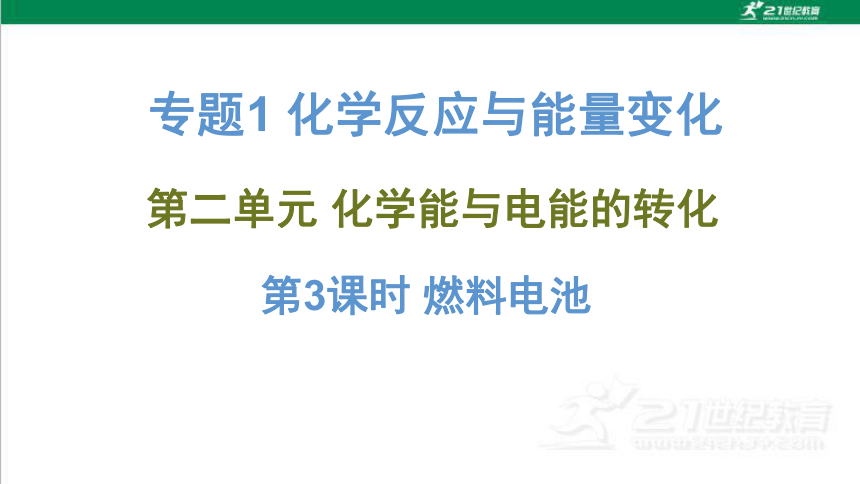

专题1 化学反应与能量变化
第二单元 化学能与电能的转化
第3课时 燃料电池
一次电池：
铅蓄电池、锂离子电池等
氢氧燃料电池
干电池
二次电池：
燃料电池：
(可充电电池)
化学电源
只能放电不能充电
可反复充放电
能量利用率高，无污染

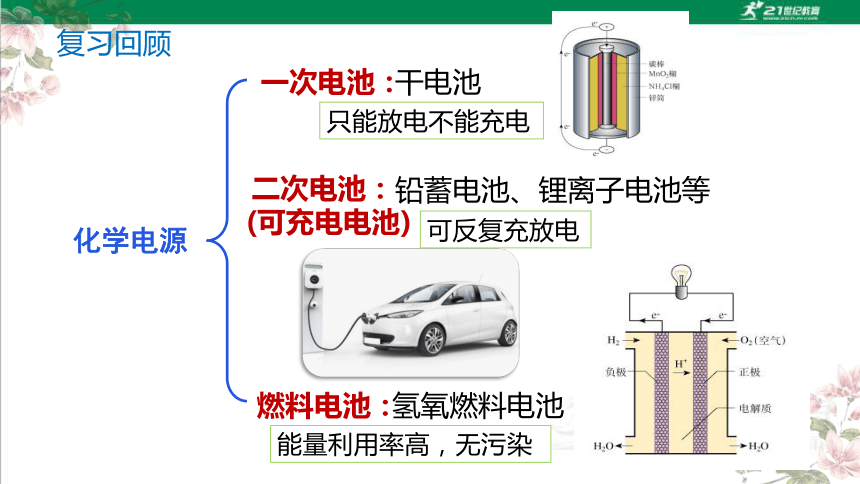

复习回顾
燃料电池

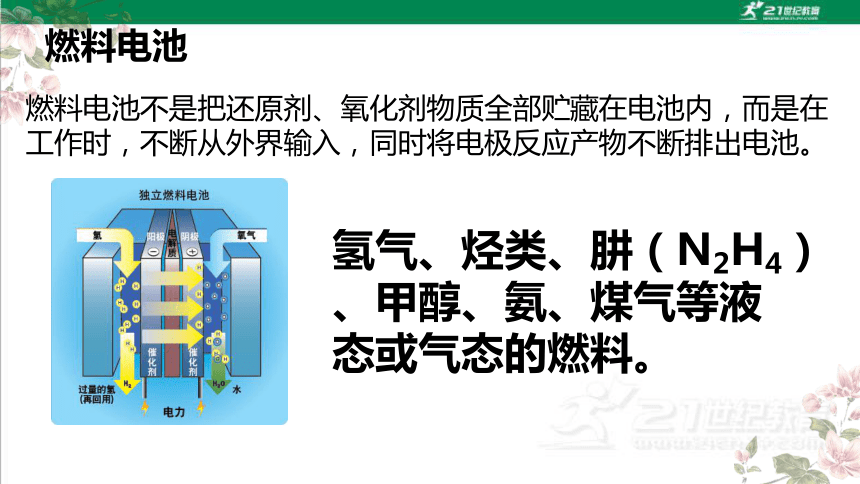

燃料电池不是把还原剂、氧化剂物质全部贮藏在电池内，而是在工作时，不断从外界输入，同时将电极反应产物不断排出电池。
氢气、烃类、肼（N2H4）
、甲醇、氨、煤气等液态或气态的燃料。

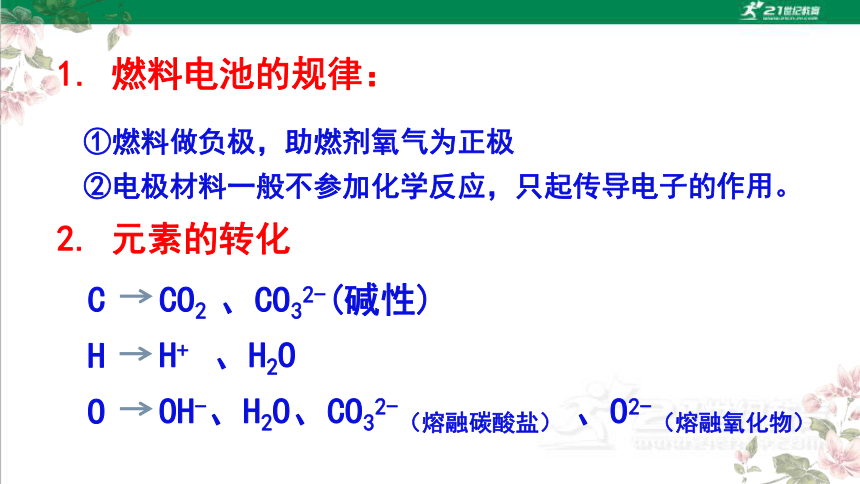

1. 燃料电池的规律：
①燃料做负极，助燃剂氧气为正极
②电极材料一般不参加化学反应，只起传导电子的作用。
2. 元素的转化
C
H
O
CO2 、CO32-(碱性)
H+ 、H2O
OH-、H2O、CO32-（熔融碳酸盐） 、O2-（熔融氧化物）
电极材料：
使用铂电极Pt或多孔性碳
负极：
通氢气（燃料）
H2 - 2e－ = 2H+
O2 + 4H+ + 4e－ = 2H2O
总反应：
2H2 + O2 = 2H2O

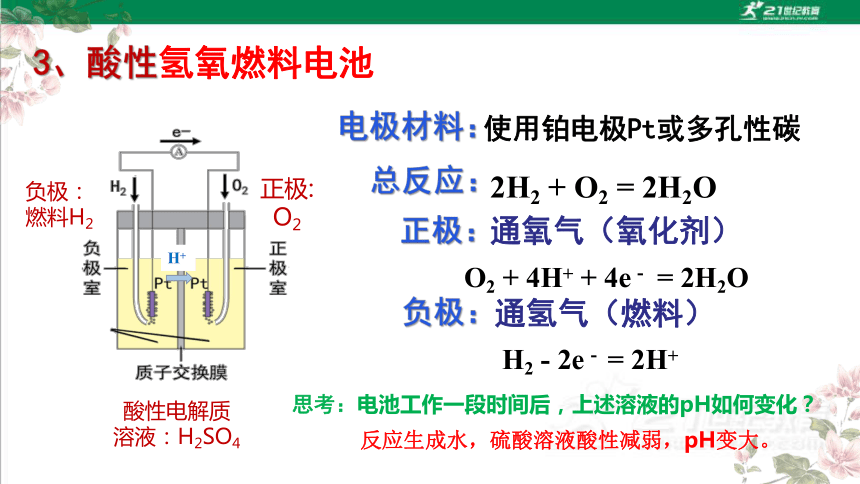

3、酸性氢氧燃料电池
正极：
通氧气（氧化剂）
正极:
O2
负极：
燃料H2
酸性电解质
溶液：H2SO4
H+
思考：电池工作一段时间后，上述溶液的pH如何变化？
反应生成水，硫酸溶液酸性减弱，pH变大。
电解质溶液:KOH溶液
正极:2O2+4H2O+8e- === 8OH-
负极:CH4-8e- +10OH-=== CO32- +7H2O
总反应:CH4+2O2 +2OH-=== CO32-+3H2O

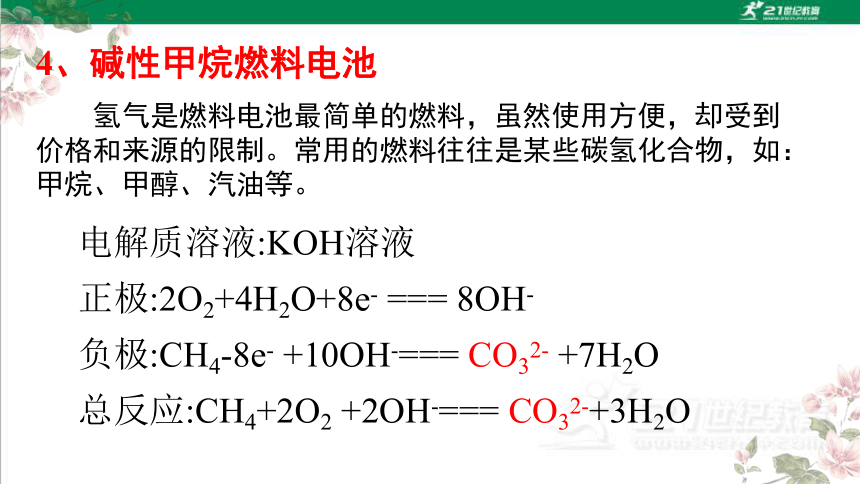

4、碱性甲烷燃料电池
氢气是燃料电池最简单的燃料，虽然使用方便，却受到价格和来源的限制。常用的燃料往往是某些碳氢化合物，如：甲烷、甲醇、汽油等。
电解质溶液:KOH溶液
正极:O2+2H2O+4e- === 4OH-
负极:N2H4+4OH--4e- === N2↑+4H2O
总反应:N2H4+O2 === N2+2H2O
5.碱性肼燃料电池
该电池中导电离子是氧化物中的O2－。
以熔融金属氧化物为介质，高温下能传导O2-
6.丁烷-固体氧化物燃料电池
该电池中导电离子是碳酸盐中的CO32-
总反应：CH4＋2O2===CO2＋2H2O
7.CH4-熔融碳酸盐燃料电池
（1）写出燃烧反应的化学方程式（即总反应式）；
（2）根据电解液改写燃料电池总反应；
（3）写出正极的电极反应式(一般较简单)；
（4）负极的电极反应式 = 燃料电池总反应式 - 正极的电极反应式。
燃料电池的电极反应式的书写步骤
减少污染、节约资源
电池中含有大量的重金属如锌、铅、镉、汞、锰等。据专家测试，一节纽扣电池能污染60万升水；一节一号电池烂在地里，能使一平方米的土地失去利用价值。若将废旧电池混入生活垃圾一起填埋，渗出的重金属物质就会渗透土壤、污染地下水，进而进入鱼类、农作物等，破坏人类的生存环境，间接威胁到人类的健康，有的还能致癌。所以我们不要乱扔电池，要及时回收。
课堂检测
1．（福建·泉州现代中学高二月考）如图所示的氢氧燃料电池，下列有关该电池的说法错误的（ ）
A．b电极是正极
B．电子由b电极经过灯泡流向a电极
C．电池总反应式为2H2+O2=2H2O
D．氢氧燃料电池能量转化率可以
达到80%以上
B
