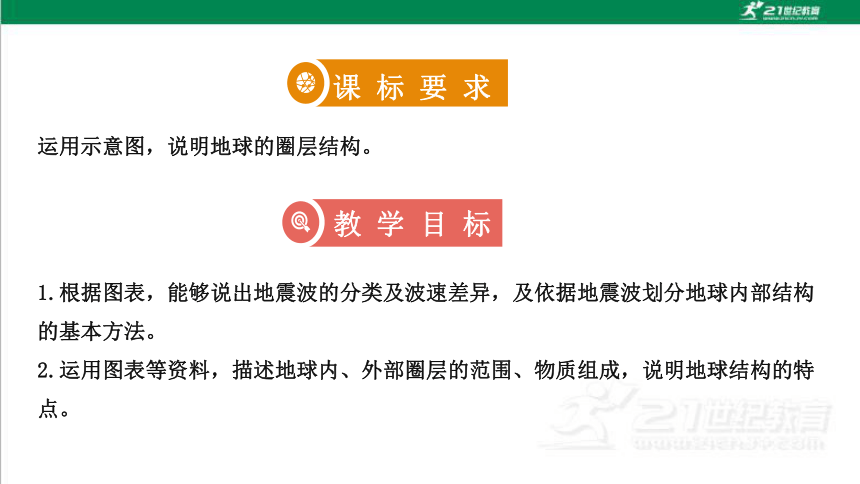

课 标 要 求
教 学 目 标
1.根据图表，能够说出地震波的分类及波速差异，及依据地震波划分地球内部结构的基本方法。
2.运用图表等资料，描述地球内、外部圈层的范围、物质组成，说明地球结构的特点。
运用示意图，说明地球的圈层结构。

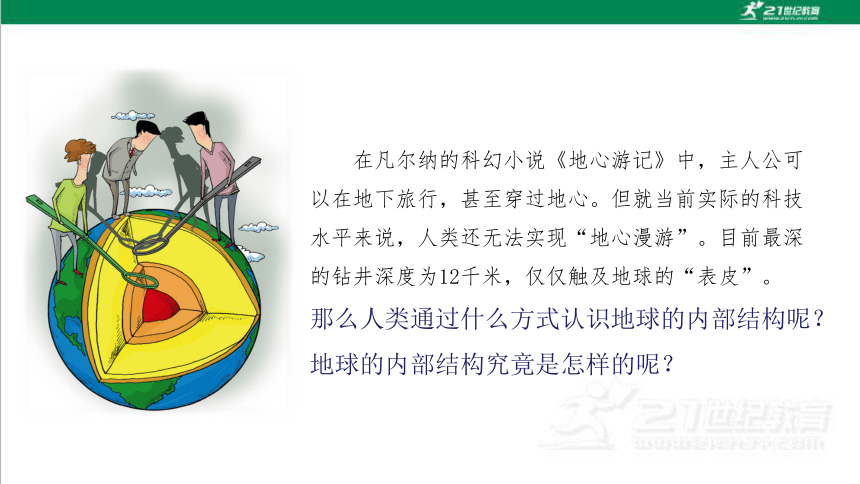

在凡尔纳的科幻小说《地心游记》中，主人公可以在地下旅行，甚至穿过地心。但就当前实际的科技水平来说，人类还无法实现“地心漫游”。目前最深的钻井深度为12千米，仅仅触及地球的“表皮”。
那么人类通过什么方式认识地球的内部结构呢？
地球的内部结构究竟是怎样的呢？
1
地震与地震波

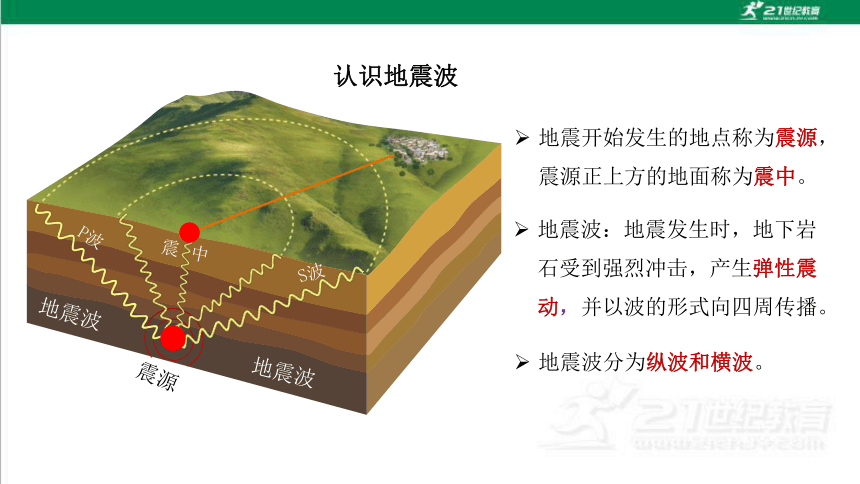

认识地震波
震源
震中
地震波
地震波
地震开始发生的地点称为震源，震源正上方的地面称为震中。
地震波：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。
P波
S波

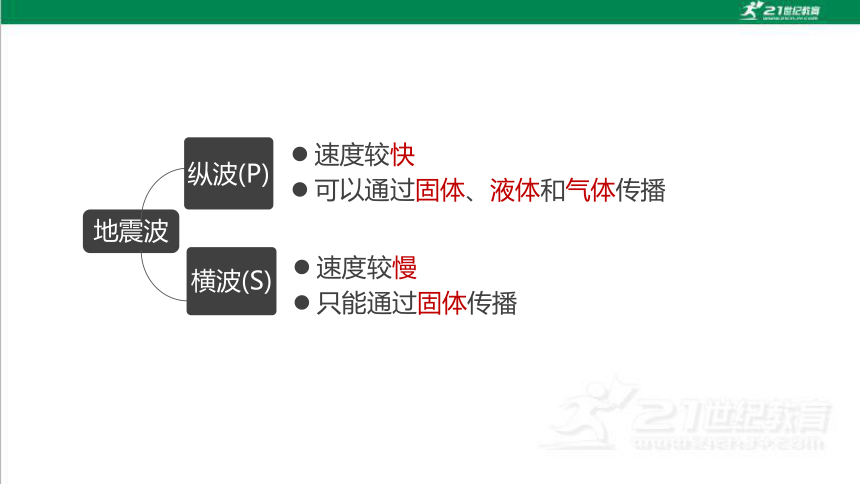

地震波分为纵波和横波。
地震波
速度较慢
只能通过固体传播
速度较快
可以通过固体、液体和气体传播
横波(S)
纵波(P)

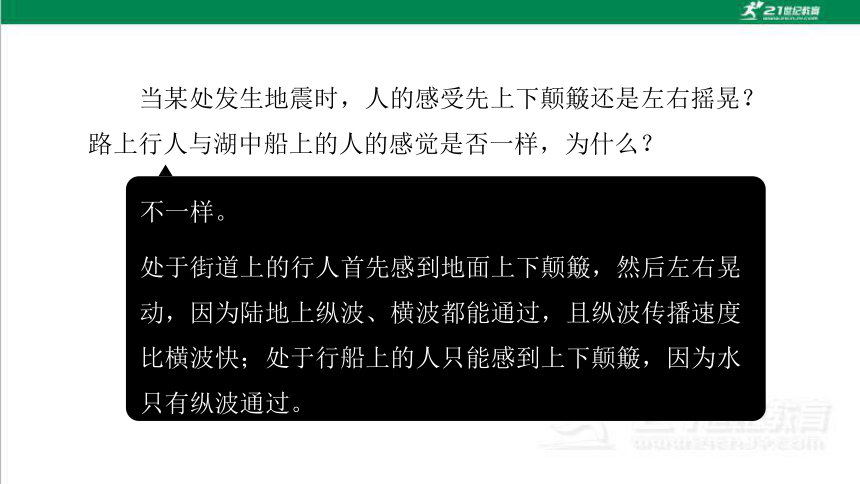

当某处发生地震时，人的感受先上下颠簸还是左右摇晃？路上行人与湖中船上的人的感觉是否一样，为什么？
不一样。
处于街道上的行人首先感到地面上下颠簸，然后左右晃动，因为陆地上纵波、横波都能通过，且纵波传播速度比横波快；处于行船上的人只能感到上下颠簸，因为水只有纵波通过。
2
地球内部圈层
（1）波速突然变化的面叫不连续面，找出图c的两个不连续面所在的深度并说出两个不连续面的名称
（2）说出横波、纵波经过两个不连续面后的变化特点
莫霍界面：地下平均33千米处
古登堡界面：地下约2900千米处
莫霍界面：横纵波都增快，纵波速度大于横波。
古登堡界面：纵波速度突然下降，横波消失。
（3）两个不连续面附近，地震波速度发生了突然的变化，这说明了什么问题？
物质发生了变化
（4）读图，以两个不连续面为界，地球内部被划分成了几个圈层？
地壳、地幔和地核
（5）读图，说出软流层的位置和岩石圈的组成
软流层位于上地幔的上部
岩石圈包括上地幔顶部和地壳
地壳
下地幔
外核
内核
上地幔
1.读地震波速度与地球内部构造图，回答下列问题。
(1)图中A、B表示地震波，其中A表示___________波，B表示___________波。
(2)图中C～H分别表示地球内部构造，D表示______界面，该面以上C代表_________。
(3)图中F处，地震波A完全________，地震波B速度突然降低并继续往深处传播，F面是________界面。
横波或S波
纵波或P波
莫霍
地壳
消失
古登堡
3
地球外部圈层
通常把地壳表层以外的由大气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层，统称为地球的外部圈层。
大气圈是由气体和悬浮物组成的复杂系统，主要成分是氮气和氧气，大气圈包裹着地球，可以调节温度，提供氧气，形成雨、雪、风、云等复杂的天气。
水圈是地表和近地表的各种形态水体的总称，主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等，水是最活跃的自然要素之一。
自然景观涉及大气圈、水圈、生物圈和岩石圈。图1.36为一张自然景观照片。
1.找出照片中主要事物，如山、云、山顶积雪、河流、草、树木等。
2.将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
3.思考各事物之间的联系。
地球圈层结构之间的关系
大气圈
岩石圈
生物圈
水圈
大气圈
水圈
岩石圈
生物圈
下图是地球内部地震波传播速度和地球圈层结构示意图。据此完成下面小题。
1.于上图中地震波的叙述，正确的是（ ）
A．④传到①时，波速突然下降
B．④传到②时，波速突然下降
C．④只能通过液体和气体传播
D．②以下纵波和横波都能通过
2．①上下两侧分别为（ ）
A．地壳和地核 B．地壳和地幔
C．地幔和地核 D．岩石圈和地核
B
B
2023年12月18日23时59分在甘肃省临夏州积石山县（北纬35.70度，东经102.79度）发生6.2级地震，震源深度10千米。下图示意此次地震时不同类型的地震波到达与震中距离不同的地震台所需的时间。完成下面小题。
3.据图推断W1和W2所属地震波的类型及其传播速度正确的是（ ）
A．W1：横波速度快 B．W2：横波速度快
C．W1：纵波速度慢 D．W2：纵波速度快
4．影响本次地震烈度的主要因素有（ ）
①震源深度 ②地震震级 ③地震波速度 ④建筑物坚固程度
A．①②③ B．①②④ C．①③④ D．②③④
D
B
