(共26张PPT)
第十五章 电流和电路
第2节 电流和电路
第二课时 电路图 电路的状态

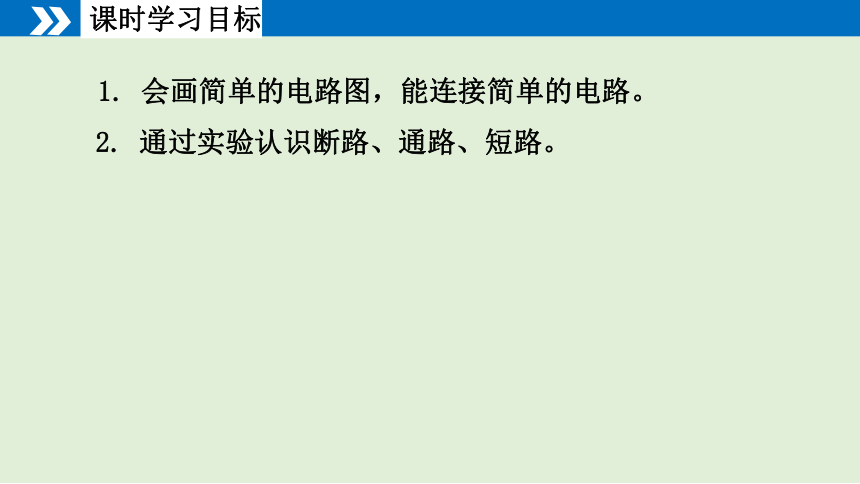

课时学习目标
1. 会画简单的电路图，能连接简单的电路。
2. 通过实验认识断路、通路、短路。
认识简单电路，动手连接简单电路，会画简单的电路图。

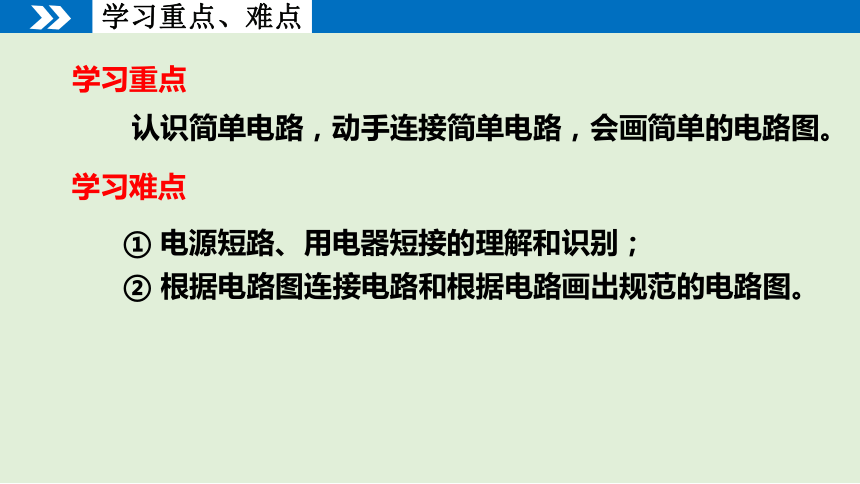

学习重点
学习难点
① 电源短路、用电器短接的理解和识别；
② 根据电路图连接电路和根据电路画出规范的电路图。
学习重点、难点
导入新课

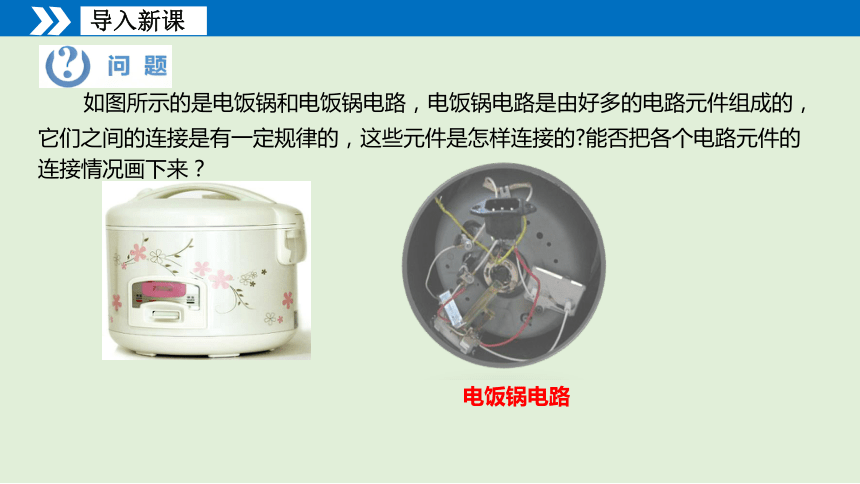

如图所示的是电饭锅和电饭锅电路，电饭锅电路是由好多的电路元件组成的，它们之间的连接是有一定规律的，这些元件是怎样连接的 能否把各个电路元件的连接情况画下来？
电饭锅电路
哪个更能简洁、方便，便于学习研究呢？

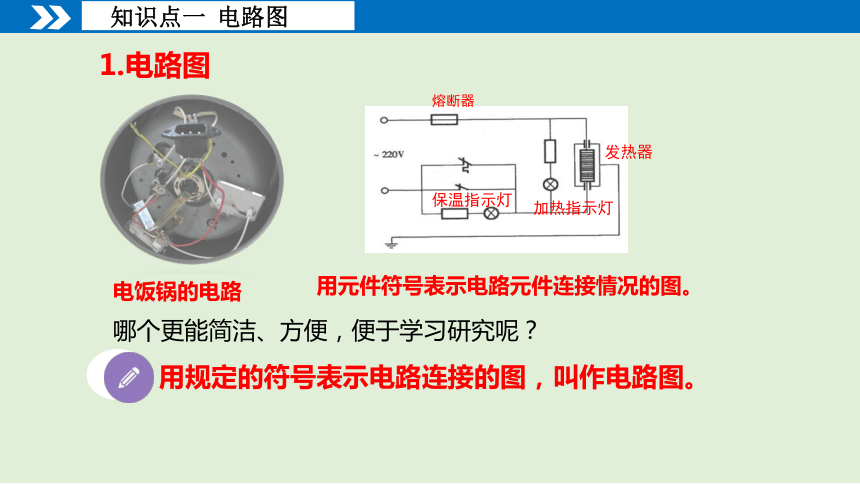

1.电路图
用规定的符号表示电路连接的图，叫作电路图。
熔断器
保温指示灯
发热器
加热指示灯
电饭锅的电路
用元件符号表示电路元件连接情况的图。
知识点一 电路图
干电池（两节串联）
灯泡L
开关S
电阻R
M
电动机
﹣
﹢
导线
知识点一 电路图

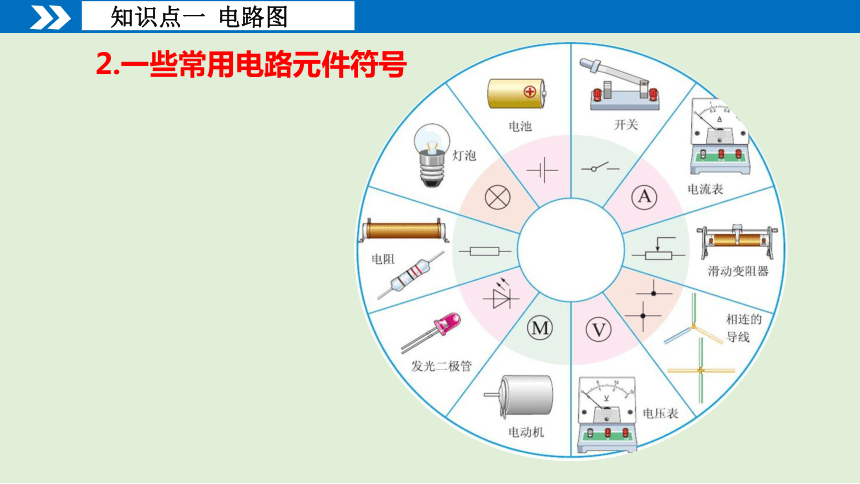

2.一些常用电路元件符号
知识点一 电路图
2.一些常用电路元件符号
电路图
（元件符号连接图）
电路
（电路元件连接图）
L
S
知识点一 电路图
3.电路与电路图的区别
电路图
电路
可从电源的正极开始，顺着电流的方向用笔画线代替导线，依次连接元件符号，一直到电源的负极为止。
知识点一 电路图

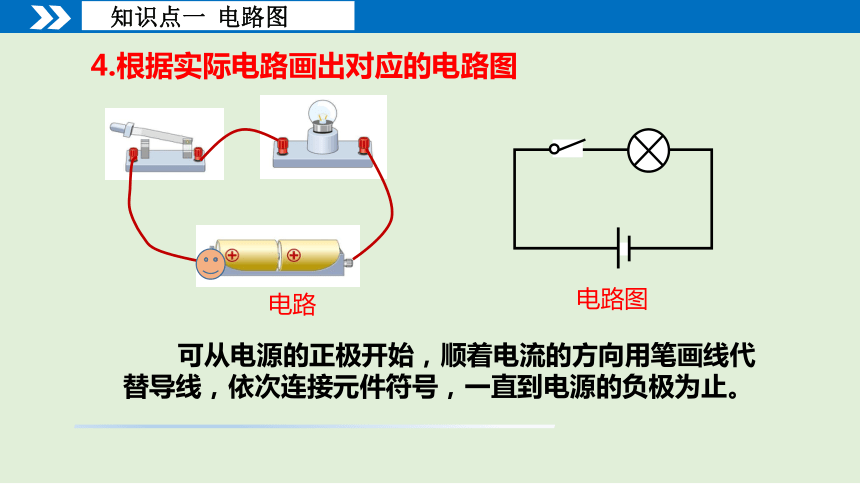

4.根据实际电路画出对应的电路图
知识点一 电路图
4.根据实际电路画出对应的电路图
实际电路
电路图（甲）
元件位置安排不适当，分布不均匀
电路图（乙）
电路元件符号画在图的拐角处，不规范
电路图（丙）
所画导线不是直线，不符合要求
电路元件符号均匀地分布，连接导线横平竖直且拐角处垂直，电路图简洁、工整。符合要求。
5.画电路图的注意事项
知识点一 电路图
①完整地反映电路的组成。即把电源、用电器、导线和开关都对应画在电路图中，不能遗漏电路元件。
②使用规范的电路元件符号。
③合理地安排电路元件符号的位置，尽可能使电路元件均匀地分布在电路图中，使画出的电路图清楚美观。
④平直地画出连接导线，用横平竖直的线段代表连接导线，拐角处画成直角，使电路图画得简洁、工整。
【例题1】如图是常用手电筒的剖面图，观察它的结构。按下按键（开关）时，电路是怎样接通的？画出它的电路图。
电池（电源）
灯泡（用电器）
开关
导线
知识点一 电路图
L1
S
L2
【例题2】根据实际电路，画出它的电路图。
L2
L1
S
先用规定的符号替换实际电路中的电路元件，再用画线将元件符号连接起来即可得到实际电路的电路图——替换整理法。
元件符号要有必要的标注，如灯泡L、开关S等；同一电路中涉及多个相同元件，加下标（或角标）进行区别，如L1、L2等。
知识点一 电路图
①根据左下图所示电路，用笔画线代替导线把右下图中的电路元件连接成相应的实际电路。
6.根据电路图连接相应的实际电路
对照电路图连接实际电路，应按照电流的路径，用笔画线代替导线，依次连接图中每一个电路元件即可。
注意：开关、小灯泡、电动机两端的接线柱不分正负，是完全相同的。
知识点一 电路图
导线交叉
导线没有连在接线柱上
正确连接方法
②连接实际电路的技巧
①按顺序连接电路元件，可以从电源正极开始依次用画线（表示导线）连接电路元件，也可以从电源负极开始依次连接电路元件。
②导线必须接在电路元件的接线柱上，导线不得交叉。
③要让电流从电路元件的一端接线柱流入，从另一端接线柱流出，电路元件才能工作。
知识点一 电路图
知识点二 通路 断路 短路
知识点二 通路 断路 短路
1.通路
用电器能够正常工作的电路叫做通路。
电路处于通路时，电路中有电流，用电器能够正常工作。
知识点二 通路 断路 短路
某处被断开、没有电流通过的电路叫做断路。
2.断路
开关断开
导线松脱（电路故障）
用电器烧坏（电路故障）
常见的断路现象：开关断开、某处导线断、灯丝断、导线与接线柱接触不好等。
知识点二 通路 断路 短路
知识点二 通路 断路 短路
①电源短路是指直接用导线将电源正极和负极相连的电路。
3.短路
电源短路时电源和导线中电流很大，会烧坏电源，甚至引起火灾！
短路是不允许发生的，所以连接电路时一定防止电源短路
知识点二 通路 断路 短路
②用电器被短路是指用电器两端被导线直接连接。
3.短路
被短接的小灯泡中没有电流通过，不发光（不工作），不会被烧坏。
L1
S
L2
小灯泡被短接
小灯泡L1被短接
老居民区因为电线线路老化，引起电源线短路发生火灾！
4.生活中的短路现象
汽车电源线路由于质量或维修问题，使电源发生短路发生火灾！
知识点二 通路 断路 短路
【例题3】 如图是某人连接的电路，小电动机能转吗？ 在接错的那根导线上打一个“×”，表示这根导线不要，再把正确接法的导线画出来，并在三根导线上分别标明电流的方向.
×
课堂练习
不能转
【例题4】图甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”.
×
×
导线连接错误，造成小灯泡被短接，开关闭合后，电源短路，灯泡不发光。
导线连接错误，造成小灯泡被短接，开关闭合后，电源短路，灯泡不发光。
课堂练习
课时知识总结
电路图
电路的三种状态
电路元件符号
画电路图
通路
断路
短路
电源短路
用电器被短路
电路图
电路状态
练习与应用： 1、2、3、4、5题
课后作业
