第十五章 电流和电路
第4节 电流的测量

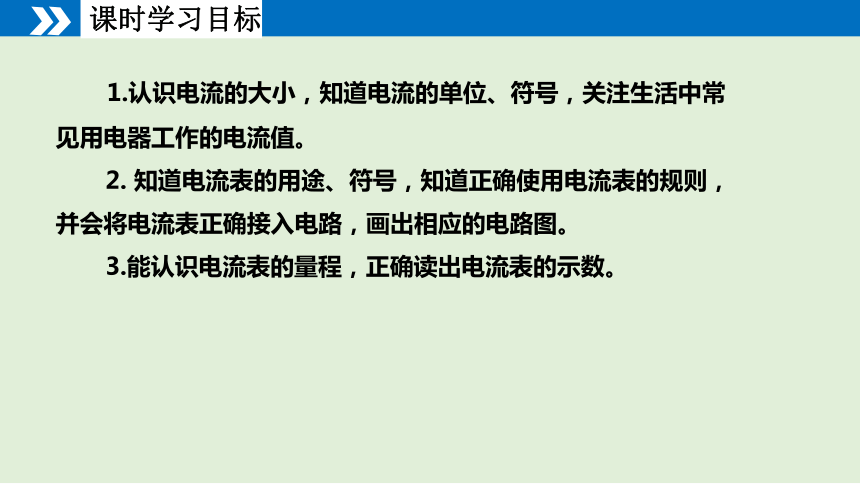

课时学习目标
1.认识电流的大小，知道电流的单位、符号，关注生活中常见用电器工作的电流值。
2. 知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路，画出相应的电路图。
3.能认识电流表的量程，正确读出电流表的示数。

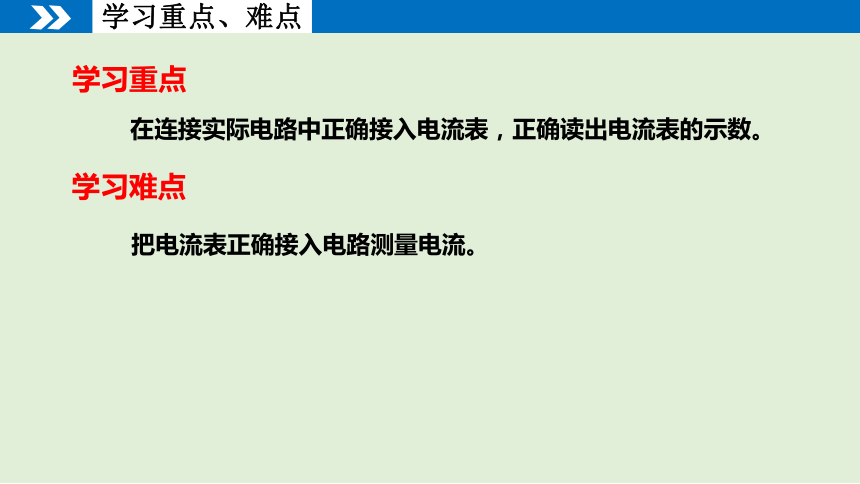

在连接实际电路中正确接入电流表，正确读出电流表的示数。
学习重点
学习难点
把电流表正确接入电路测量电流。
学习重点、难点
导入新课

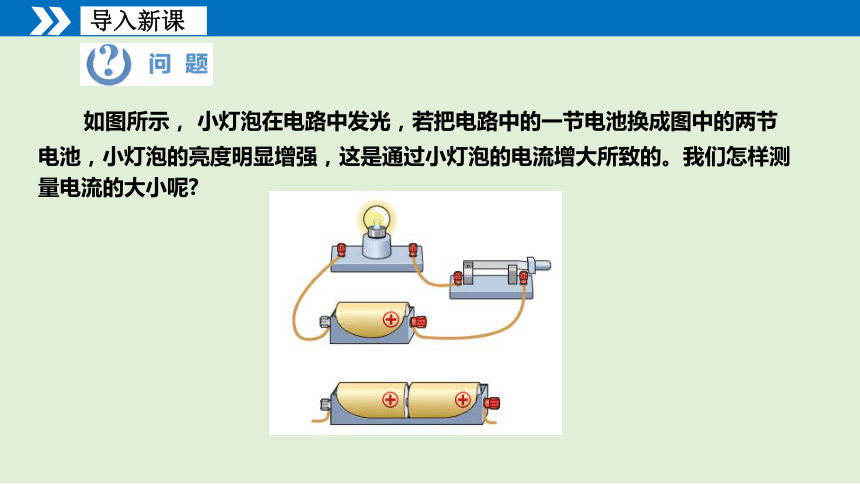

如图所示， 小灯泡在电路中发光，若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢
第4节 电流的测量

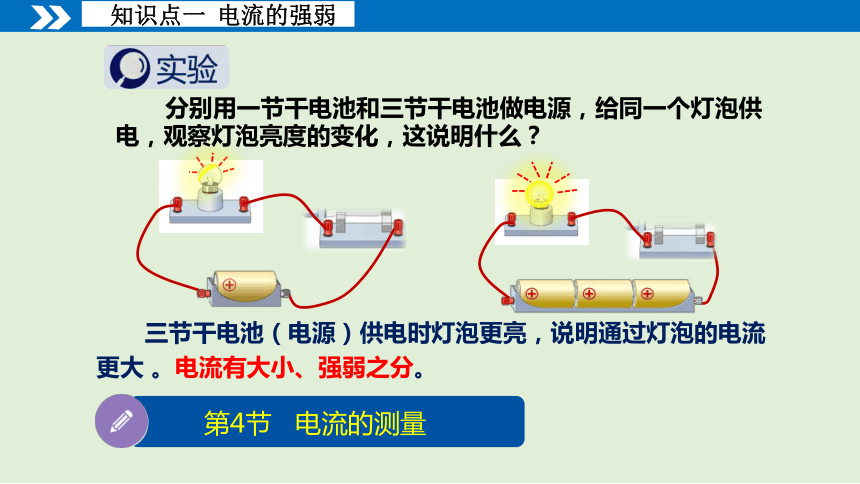

三节干电池（电源）供电时灯泡更亮，说明通过灯泡的电流更大 。电流有大小、强弱之分。
分别用一节干电池和三节干电池做电源，给同一个灯泡供电，观察灯泡亮度的变化，这说明什么？
知识点一 电流的强弱
原因：通过两个灯泡的电流不同（有强弱之分）

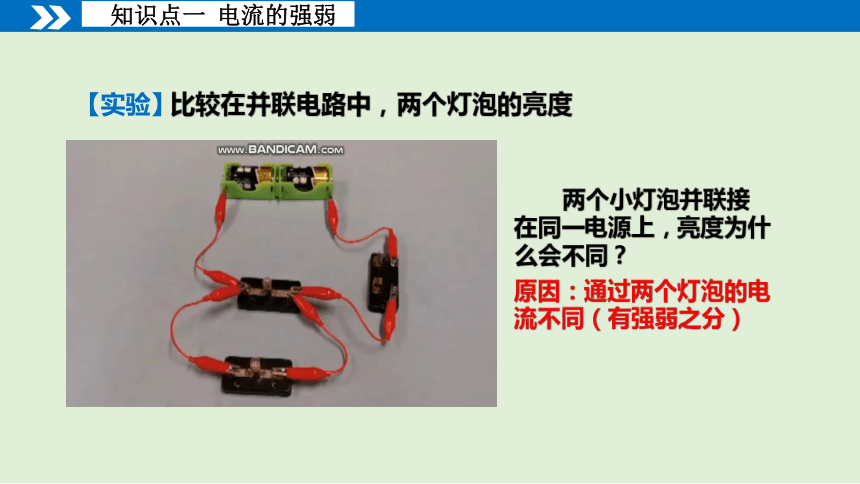

【实验】
比较在并联电路中，两个灯泡的亮度
两个小灯泡并联接在同一电源上，亮度为什么会不同？
知识点一 电流的强弱

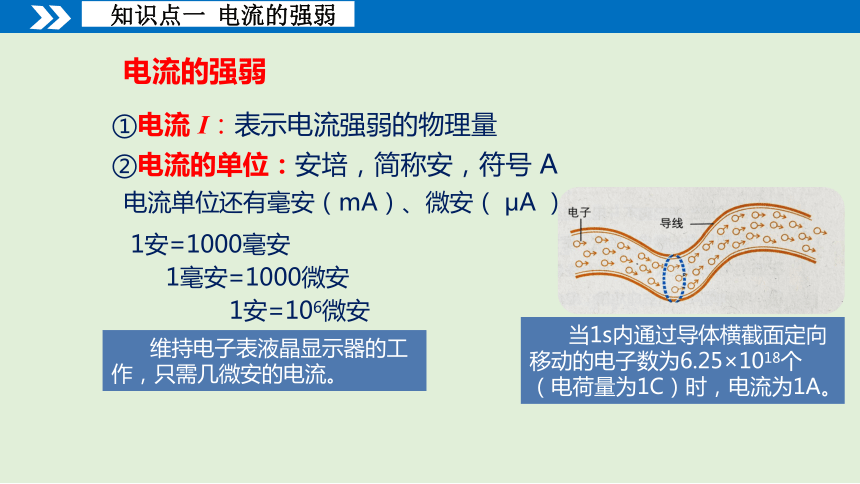

①电流 I：表示电流强弱的物理量
电流的强弱
②电流的单位：安培，简称安，符号 A
电流单位还有毫安（mA）、微安（ μA ）
1安=1000毫安
1毫安=1000微安
1安=106微安
当1s内通过导体横截面定向移动的电子数为6.25×1018个（电荷量为1C）时，电流为1A。
维持电子表液晶显示器的工作，只需几微安的电流。
知识点一 电流的强弱

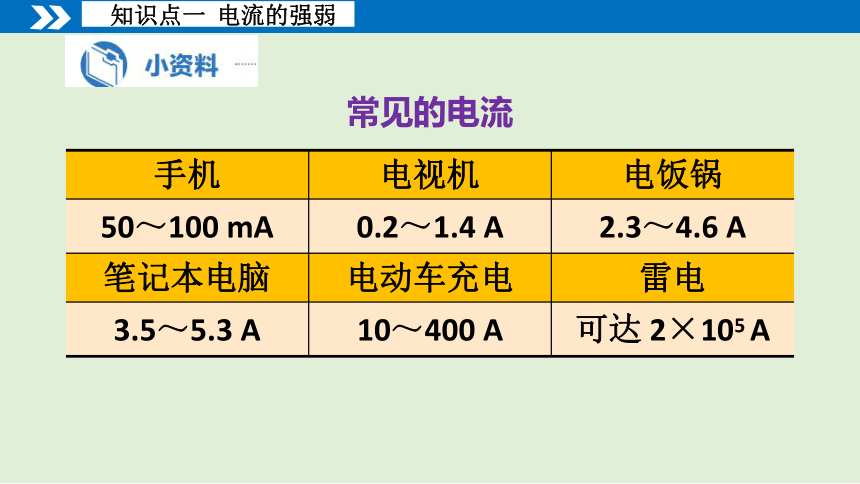

常见的电流
手机 电视机 电饭锅
50～100 mA 0.2～1.4 A 2.3～4.6 A
笔记本电脑 电动车充电 雷电
3.5～5.3 A 10～400 A 可达 2×105 A
知识点一 电流的强弱

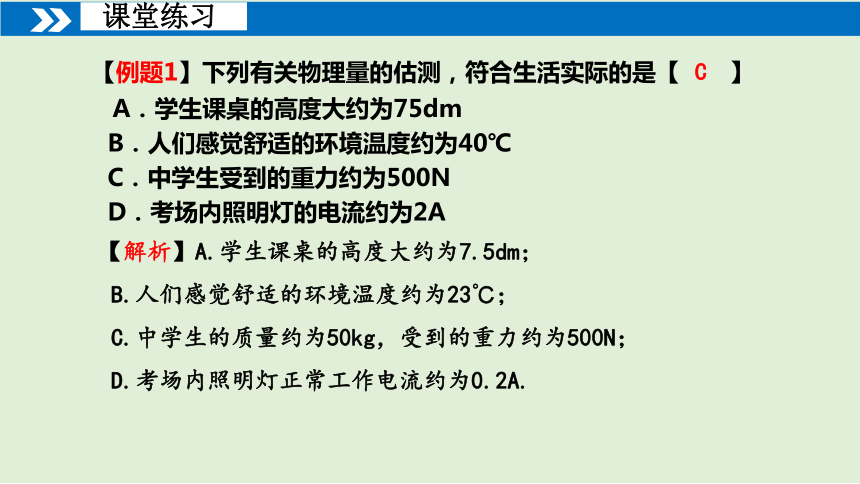

　 【例题1】下列有关物理量的估测，符合生活实际的是【 】
　　 A．学生课桌的高度大约为75dm
B．人们感觉舒适的环境温度约为40℃
C．中学生受到的重力约为500N
D．考场内照明灯的电流约为2A
课堂练习
【解析】A.学生课桌的高度大约为7.5dm；
B.人们感觉舒适的环境温度约为23℃；
C.中学生的质量约为50kg，受到的重力约为500N；
D.考场内照明灯正常工作电流约为0.2A.
C

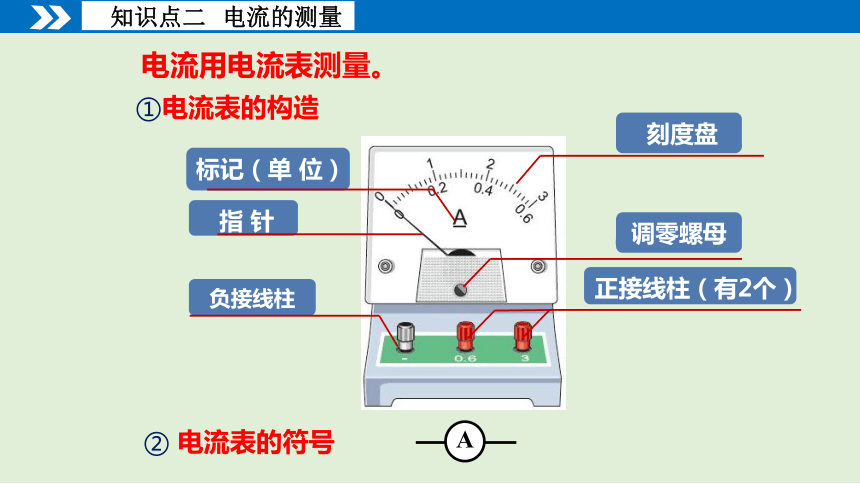

电流用电流表测量。
①电流表的构造
刻度盘
调零螺母
正接线柱（有2个）
负接线柱
标记（单 位）
指 针
A
② 电流表的符号
知识点二 电流的测量

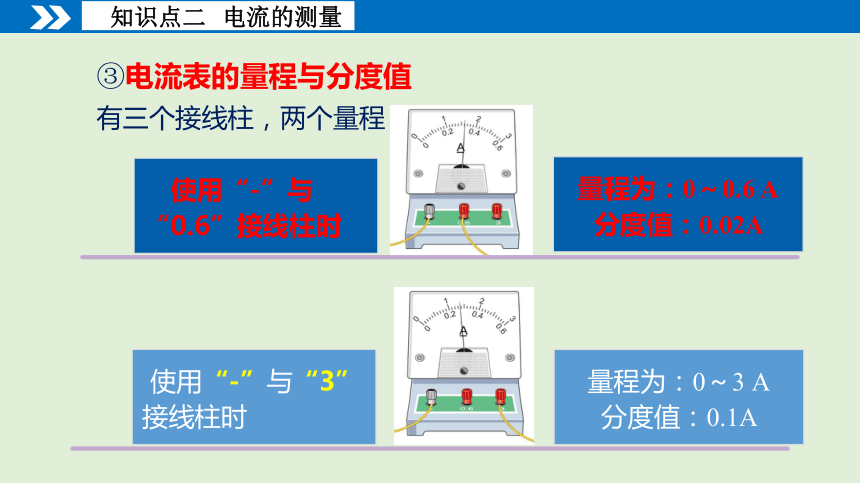

有三个接线柱，两个量程
③电流表的量程与分度值
使用“-”与“0.6”接线柱时
量程为：0～0.6 A
分度值：0.02A
使用“-”与“3”接线柱时
量程为：0～3 A
分度值：0.1A
知识点二 电流的测量
使用量程：
对应分度值：
0~0.6 A
0.02 A
示数为: 0.32 A

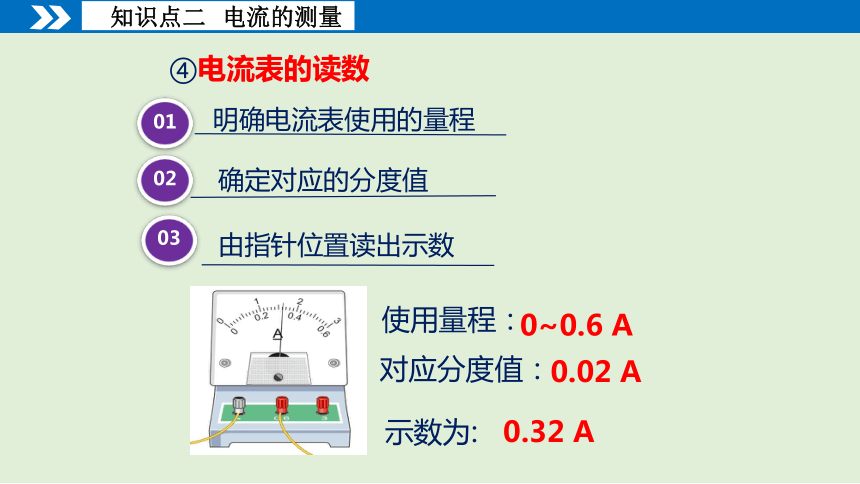

④电流表的读数
明确电流表使用的量程
确定对应的分度值
由指针位置读出示数
知识点二 电流的测量
01
02
03
　 【例题2】读出下列电流表的示数。
课堂练习
【解析】左侧电流表使用的是0～0.6A量程，刻度对应的分度值是0.02A，指针指示的电流值为0.58A.右侧电流表使用的是0～3A量程，刻度对应的分度值是0.1A，指针指示的电流值为1.4A.
0.58 A
1.4 A
⑤ 电流表的使用
使用前进行调零（使指针指在零刻度线处）
使用电流表前先观察指针位置，看是否指在零刻度线处，若没有指在零刻度线，则旋动调零旋钮使指针指在零刻度线。
知识点二 电流的测量
电流表使用前进行调零（使指针指在零刻度线处）
知识点二 电流的测量
01
电流表相当于一段导线
必须将电流表和被测电流的用电器串联
知识点二 电流的测量
02
L
A
电流表串联在只有一个小灯泡的简单电路中
电流表与小灯泡串联接入电路中
必须将电流表和被测电流的用电器串联
知识点二 电流的测量
01
L2
L1
A
S
L1
L2
在有两个小灯泡的串联电路中，电流表串联接入电路中使用。
电流表串联在被测电流的电路中
知识点二 电流的测量
在有两个小灯泡并联的电路中，电流表串联接入电路中使用。
电流表测干路电流
电流表测L1支路电流
电流表测L2支路电流
L1
L2
S
A
L1
L2
S
A
L1
L2
S
A
电流表串联在被测电流的干路或支路中
知识点二 电流的测量
“+”接线柱
+
-
在只有一个小灯泡的简单电路中，电流表正、负接线柱的使用。
③
必须让电流从正（标识“+”号）接线柱流入，从负接线柱流出
L
A
+
－
知识点二 电流的测量
电流必须从电流表的“+”接线柱流入，从负接线柱流出
利用电流表可以检测电路（用电器）中的电流方向
02
在有两个小灯泡的串联电路中，电流表的使用。
+
-
S
L1
L2
+
-
L2
L1
A
电流必须从电流表的“+”接线柱流入，从负接线柱流出
知识点二 电流的测量
在有两个小灯泡并联的电路中，电流表正、负接线柱的使用。
电流表测干路电流
电流表测L1支路电流
电流表测L2支路电流
L1
L2
S
A
L1
L2
S
A
+
-
-
+
+
-
L1
L2
S
A
电流必须从电流表的“+”接线柱流入，从负接线柱流出
知识点二 电流的测量
必须让电流从正（标识“+”号）接线柱流入，从负接线柱流出
电流表指针偏转方向与流入电流表的电流方向有关。
知识点二 电流的测量
02
正确
使用方法
错误
使用方法
必须让电流从电流表的“+”接线柱流入，从“-”接线柱流出
知识点二 电流的测量
电流从“+”接线柱流入，从“-”接线柱流出。指针正常向右偏转（正向偏转）。
电流从“-”接线柱流入，
从“+”接线柱流出。指针反向偏转，不能测出电流。
02
试触法
选量程
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
必须正确选择电流表的量程
知识点二 电流的测量
如果被测电流超过电流表的最大测量值，就无法读数，而且也有可能损坏电流表，这时应该改用更大量程的电流表。
03
不允许把电流表直接连接到电源的两极上！
若把电流表直接连到电源两极上，电源短路，电流很大，电流表与电源都将会损坏（烧坏）。
把电流表并联在小灯泡两端，闭合开关后，相当于连接到电源两极，电流表将会损坏。
知识点二 电流的测量
04
电流表应串联在被测电流的电路中。
电流必须从正接线柱流入，从负接线柱流出。
要选择合适的量程。
不允许把电流表直接连接到电源的两极上！否则会损坏（烧坏）电源与电流表。
总结：电流表的使用
01
02
03
04
知识点二 电流的测量
S
L
A
知识点二 电流的测量
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
练习使用电流表测量电路中的电流
①画出实验电路图；
②按电路图连接实验器材（电路）；
③进行实验。
二、电流的测量
用电流表测量流入小灯泡的电流和流出小灯泡的电流。
流入小灯泡的电流0.34A
流出小灯泡的电流0.34A
知识点二 电流的测量
S
L
A
S
L
A
　　改变电流表在电路中的位置，比较电流表两次示数。
　　 两次电流表的示数相同说明什么？
想一想
2.流入用电器的电流和流出用电器的电流相等。
1.从电源正极流出的电流和流回电源负极的电流相等。
3.用电流表测量用电器的电流，只要电流表和用电器串联即可，测量结果与电流表连接在用电器的哪一侧没有关系。
知识点二 电流的测量
　 【例题3】小明测量电流时，连接好电路，闭合开关，发现电表指针向左偏转至如图甲所示位置，原因是___________________________；断开开关，纠正错误后，再闭合开关，发现指针偏至如图乙所示位置，接下来的操作是：断开开关，______________________，继续进行实验。
课堂练习
【解析】连接好电路，闭合开关，发现电流表指针如图甲所示位置，原因是电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至如图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
电流表正负接线柱接反
换接0～0.6A的量程
课时知识总结
电流
符号
表示电流的强弱
单位有：安（A）、毫安（mA）、微安（μA）
电流表
电流
的测量
符号I
电流
的测量
A
读数
使用规则
练习与应用： 1、2、3、4、5、6、7题
课后作业
