4.7 通过透镜看世界
第4章 在光的世界里
教科2024版物理八年级上册

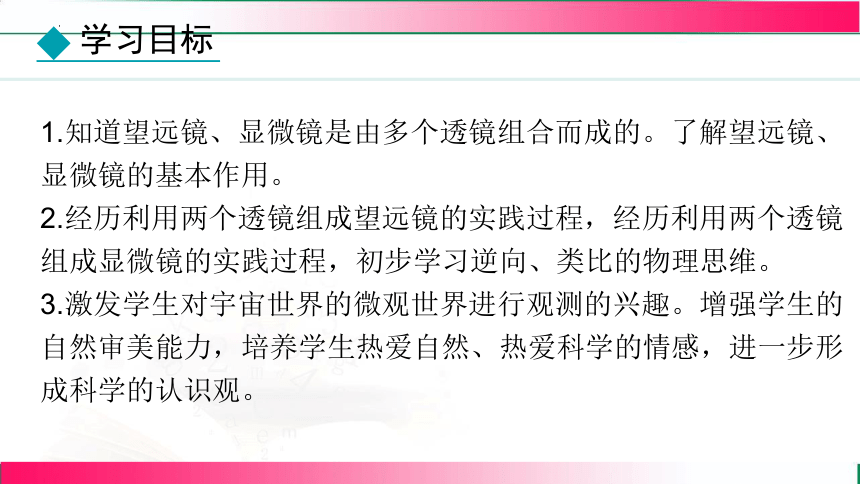

1.知道望远镜、显微镜是由多个透镜组合而成的。了解望远镜、显微镜的基本作用。
2.经历利用两个透镜组成望远镜的实践过程，经历利用两个透镜组成显微镜的实践过程，初步学习逆向、类比的物理思维。
3.激发学生对宇宙世界的微观世界进行观测的兴趣。增强学生的自然审美能力，培养学生热爱自然、热爱科学的情感，进一步形成科学的认识观。

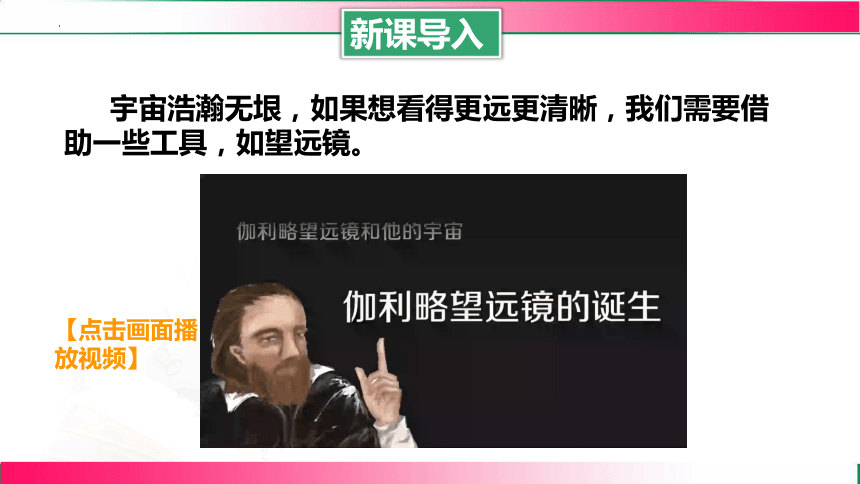

新课导入
宇宙浩瀚无垠，如果想看得更远更清晰，我们需要借助一些工具，如望远镜。
【点击画面播放视频】
推进新课
知识点1
望远镜

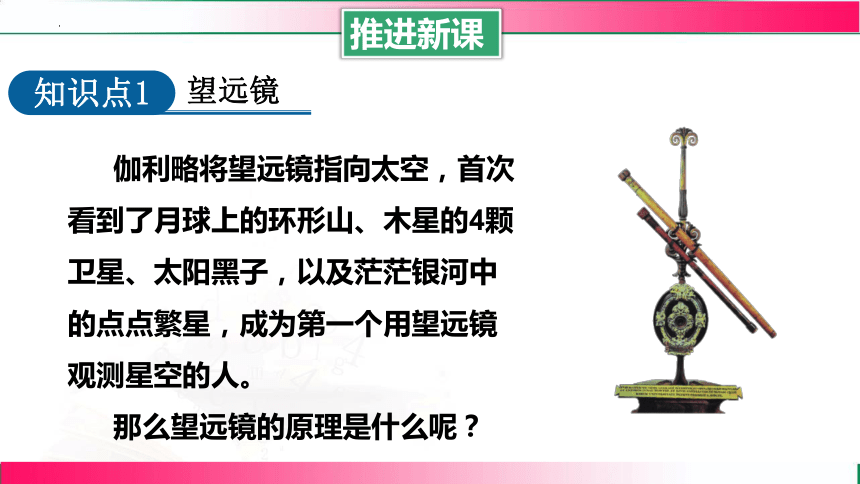

伽利略将望远镜指向太空，首次看到了月球上的环形山、木星的4颗卫星、太阳黑子，以及茫茫银河中的点点繁星，成为第一个用望远镜观测星空的人。
那么望远镜的原理是什么呢？

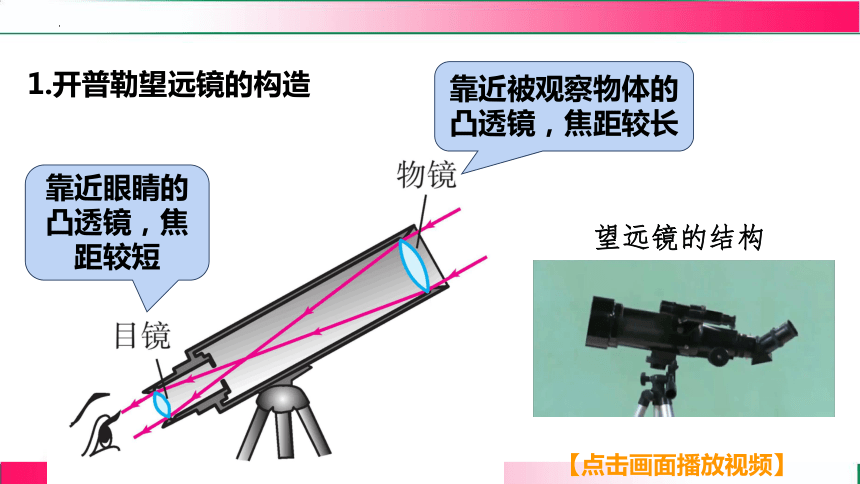

1.开普勒望远镜的构造
靠近眼睛的凸透镜，焦距较短
靠近被观察物体的凸透镜，焦距较长
【点击画面播放视频】
望远镜的结构

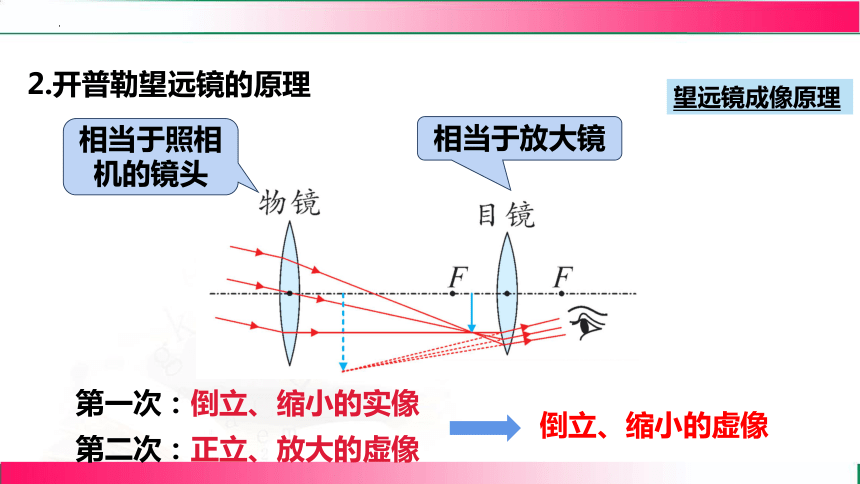

2.开普勒望远镜的原理
相当于照相机的镜头
相当于放大镜
第一次：倒立、缩小的实像
第二次：正立、放大的虚像
倒立、缩小的虚像
望远镜成像原理

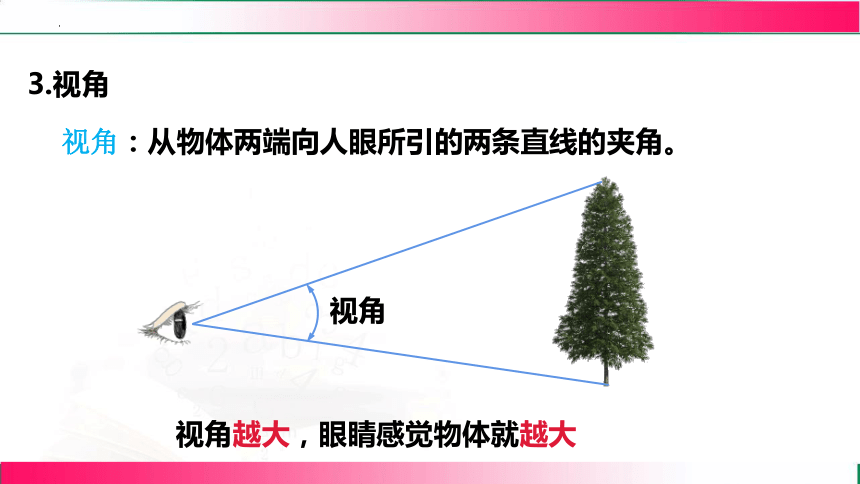

3.视角
视角
视角：从物体两端向人眼所引的两条直线的夹角。
视角越大，眼睛感觉物体就越大
视角大

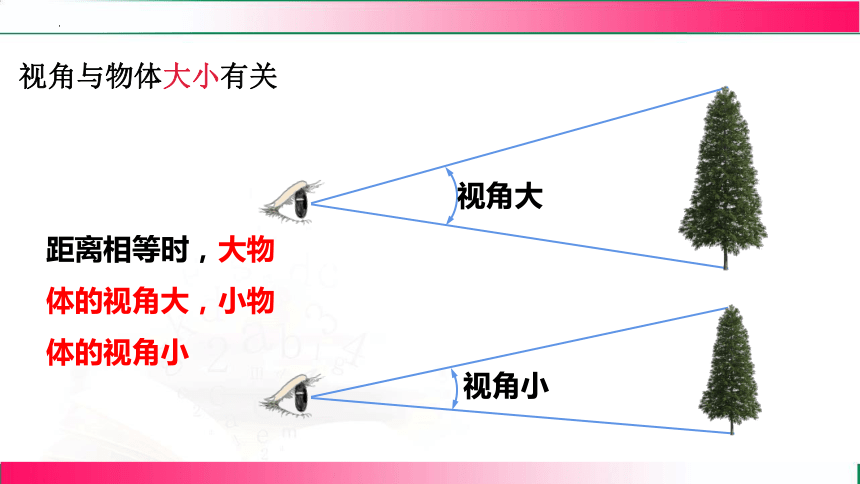

视角与物体大小有关
视角小
距离相等时，大物体的视角大，小物体的视角小
视角与物体到眼睛的距离有关
视角小
视角大
物体大小相等时，看近处的物体视角大，看远处的物体的视角小

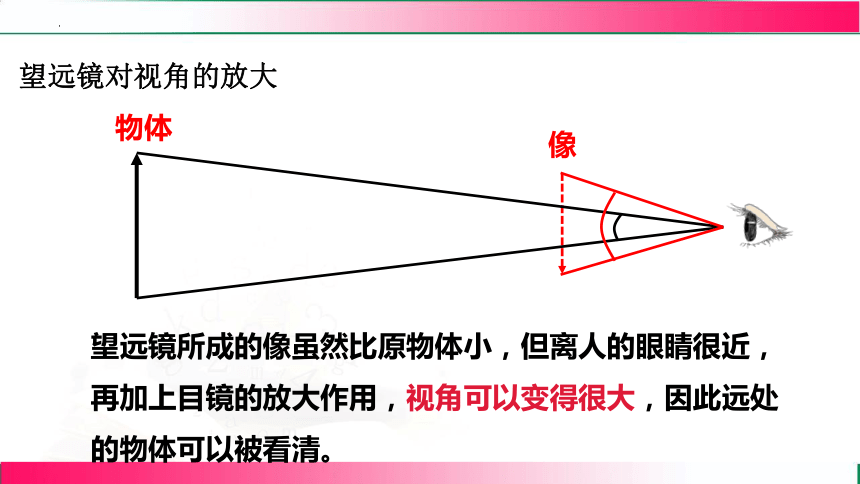

望远镜对视角的放大
物体
像
望远镜所成的像虽然比原物体小，但离人的眼睛很近，再加上目镜的放大作用，视角可以变得很大，因此远处的物体可以被看清。

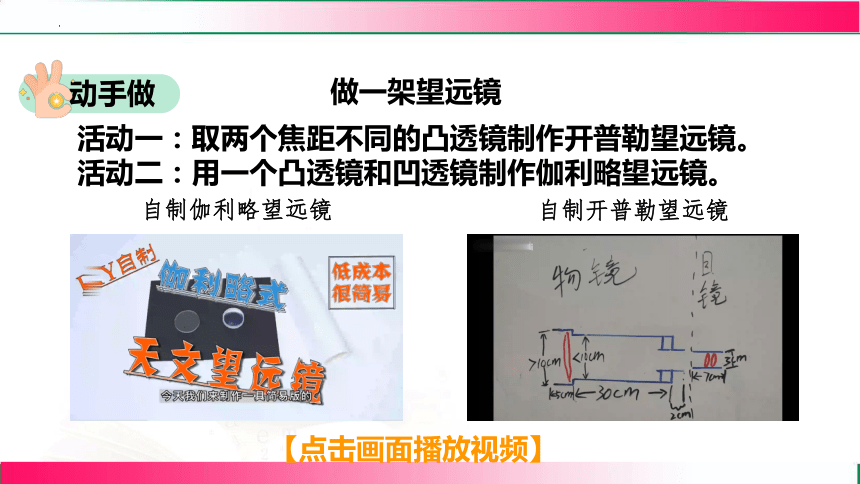

动手做
做一架望远镜
活动一：取两个焦距不同的凸透镜制作开普勒望远镜。
活动二：用一个凸透镜和凹透镜制作伽利略望远镜。
【点击画面播放视频】
自制伽利略望远镜
自制开普勒望远镜
展望遥远的宇宙空间
韦布望远镜拍摄的深空宇宙彩色图像
哈勃望远镜拍摄的宇宙场景——“创生之柱”
【点击图片播放视频】
知识点2
显微镜
显微镜：用来观察细微物体及物体的精细结构的仪器。
目镜
物镜
载物台
反光镜
靠近眼睛的凸透镜，焦距较长
靠近被观察物体的凸透镜，焦距很短
承载被观察的物体
增加光的强度，照亮被观察的物体
1.显微镜的构造
2.显微镜的原理
相当于投影仪的镜头
相当于放大镜
第一次：倒立、放大的实像
第二次：正立、放大的虚像
倒立、放大的虚像
动手做
做一台显微镜
一个凸透镜能放大物体，能不能用两个透镜把物体放得更大呢？用两个焦距不同的凸透镜来试一试吧。
【点击画面播放视频】
奇异的微观世界
显微镜下的细胞
用显微镜观察到的空气中的尘埃
显微镜下的西瓜果肉
知识点1 望远镜
1. ［2024·榆林月考］某天文爱好者为了研究“超级月亮”这
一现象，于是架设一台天文望远镜做进一步观察。如图所示，
关于该望远镜，下列说法正确的是( )
C
（第1题）
A. 它的物镜是平面镜
B. 它的目镜是凹透镜
C. 远处景物通过物镜成缩小的像
D. 远处景物通过物镜成放大的像
返回
知识点2 显微镜
2. ［2024·柳州期中，多选］显微镜的结构和载玻片上细胞
在视野中的像如图所示，下列说法正确的是( )
AB
（第2题）
A. 目镜和物镜都是凸透镜
B. 反光镜利用光的反射提高视野的亮度
C. 目镜和物镜的成像特点相同
D. 将载玻片向左上方移动可使像成在
视野中央
返回
3. 如图所示为伽利略望远镜和开普勒望远镜的成像原理，下列分
析错误的是( )
A
A. 伽利略望远镜的镜筒比开普勒望远镜
长
B. 借助伽利略望远镜和开普勒望远镜看
到的是虚像
C. 开普勒望远镜的视野较广
D. 通过伽利略望远镜观察到的像是正立
的，通过开普勒望远镜观察到的像是倒立
的
【点拨】伽利略望远镜的镜筒比开普
勒望远镜的镜筒短，故A错误；伽利略
望远镜和开普勒望远镜的目镜所成像
都是虚像，所以借助这两个望远镜看
到的都是虚像，故B正确；伽利略望远镜的视野小于开普勒
望远镜，故C正确；通过伽利略望远镜观察到的像是正立的，
通过开普勒望远镜观察到的像是倒立的，故D正确。
返回
4.如图所示，在玻璃板上滴加水滴，水滴相
当于一个____透镜；玻璃板下面放有一个小
物体，如果通过水滴看不清，可以在水滴上
方放一个放大镜，这样就组成了一个______
___（填“显微镜”或“望远镜”），水滴就相当
凸
显微镜
物镜
放大
于此光学仪器的______（填“物镜”或“目镜”），待观察物体
通过水滴成倒立、______（填“放大”或“缩小”）的实像。
【点拨】水滴中间厚、边缘薄，相当于凸透
镜。水滴起到第一次放大物体的作用，在水
滴上方放一个放大镜，可以把物体的像二次
放大，这样就组成了一个显微镜。水滴就相当于显微镜的物
镜，待观察物体在水滴的1倍焦距和2倍焦距之间，通过水滴
成倒立、放大的实像。
返回
5. 自制望远镜。
【材料】准备两个凸透镜、两个与透镜尺寸差不多大小的硬
纸筒。已知甲凸透镜的焦距约为，直径约为 ;乙凸
透镜的焦距约为，直径约为 。
【制作】将甲凸透镜作为____镜，将乙凸透镜作为____镜，
分别将它们固定在大小两个纸筒中，如图1所示。
物
目
【使用】将物镜对准远处的物体，不断推拉小纸筒，直到看
到清晰的像为止。
【原理】如图2所示，从远处物体射到物镜上的光线是平行
的，经物镜后，在焦点外距焦点很近的地方，得到物体____
立、______（填“放大”“缩小”或“等大”）的____像。目镜的
前焦点和物镜的后焦点是______在一起的，所以像位于目镜
和它的焦点之间离焦点很近的地方，像对于目镜来说是物体，
倒
缩小
实
重合
它通过目镜所成的像是______（填“放大”“缩小”或“等大”）
的____像。这样，当我们对着目镜进行观察的时候，进入眼
睛的光线就好像是直接从这个像射来的。
放大
虚
返回
课堂小结
第一次：倒立、放大的实像
第二次：正立、放大的虚像
倒立、放大的虚像
第一次：倒立、缩小的实像
第二次：正立、放大的虚像
倒立、缩小的虚像
望远镜
显微镜
课后作业
1.从课后习题中选取；
2.完成练习册本课时的习题。
