2026届高考物理一轮复习备考专题训练：电路与恒定电流（真题演练）
一、选择题

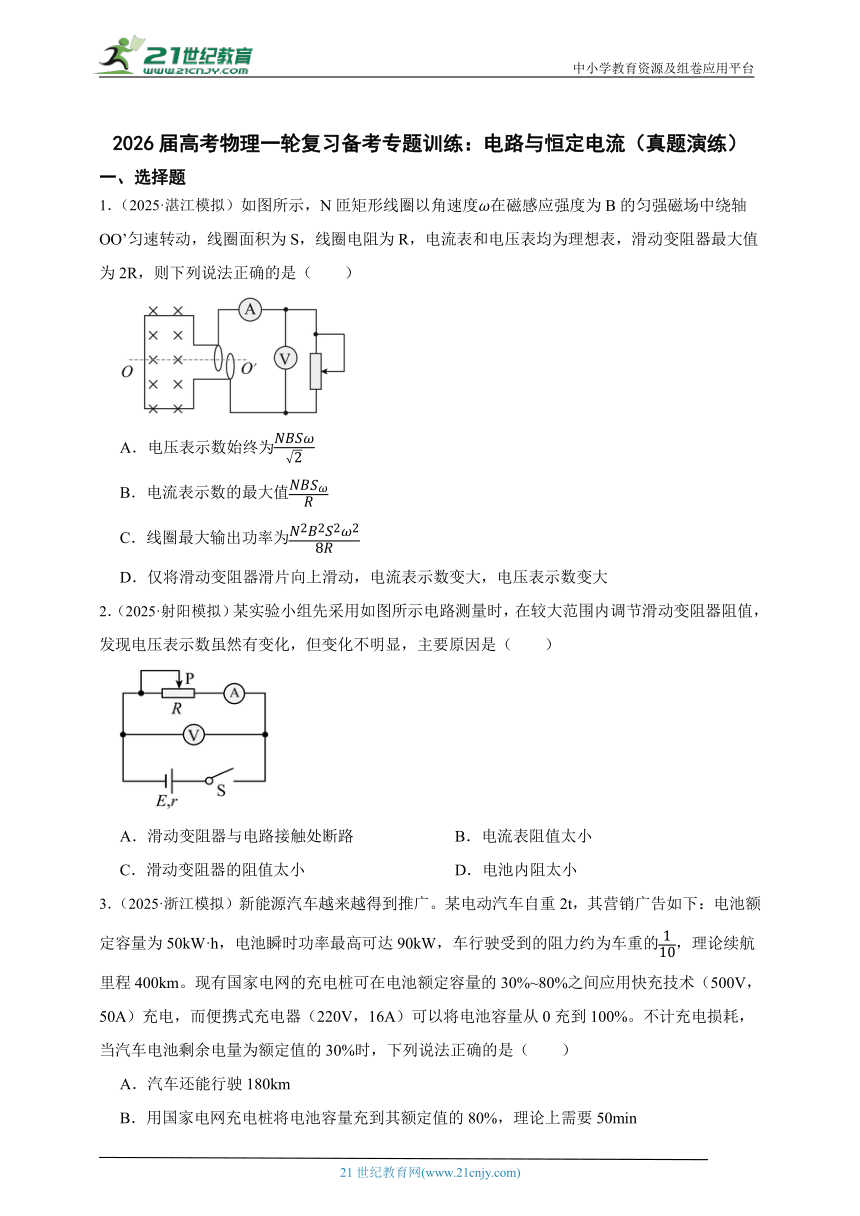

1．（2025·湛江模拟）如图所示，N匝矩形线圈以角速度在磁感应强度为B的匀强磁场中绕轴OO’匀速转动，线圈面积为S，线圈电阻为R，电流表和电压表均为理想表，滑动变阻器最大值为2R，则下列说法正确的是（　　）
A．电压表示数始终为
B．电流表示数的最大值
C．线圈最大输出功率为
D．仅将滑动变阻器滑片向上滑动，电流表示数变大，电压表示数变大
2．（2025·射阳模拟）某实验小组先采用如图所示电路测量时，在较大范围内调节滑动变阻器阻值，发现电压表示数虽然有变化，但变化不明显，主要原因是（　　）
A．滑动变阻器与电路接触处断路 B．电流表阻值太小
C．滑动变阻器的阻值太小 D．电池内阻太小
3．（2025·浙江模拟）新能源汽车越来越得到推广。某电动汽车自重2t，其营销广告如下：电池额定容量为50kW·h，电池瞬时功率最高可达90kW，车行驶受到的阻力约为车重的，理论续航里程400km。现有国家电网的充电桩可在电池额定容量的30%~80%之间应用快充技术（500V，50A）充电，而便携式充电器（220V，16A）可以将电池容量从0充到100%。不计充电损耗，当汽车电池剩余电量为额定值的30%时，下列说法正确的是（　　）
A．汽车还能行驶180km
B．用国家电网充电桩将电池容量充到其额定值的80%，理论上需要50min
C．用便携式充电器将电池容量充到其额定值的80%，理论上需要7h以上
D．此电动汽车的最高行驶速度可超过180km/h

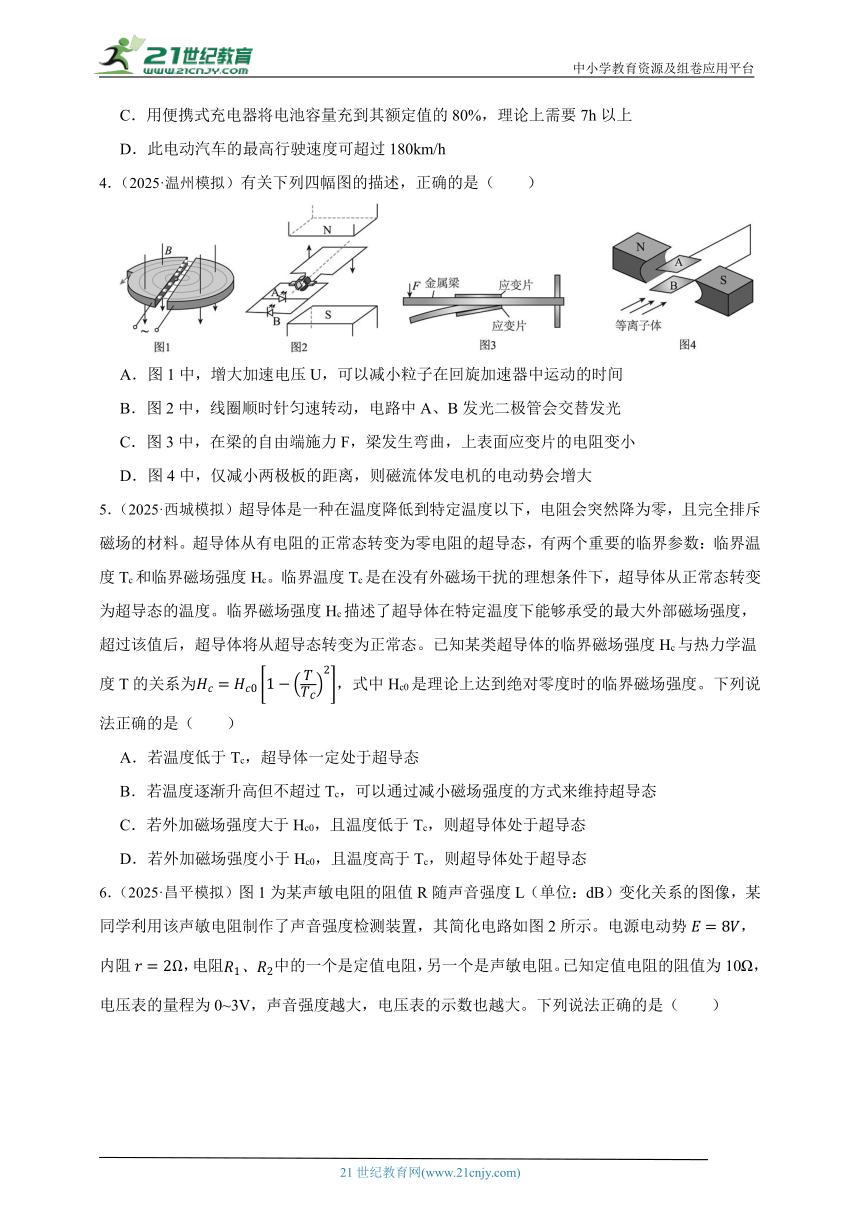

4．（2025·温州模拟）有关下列四幅图的描述，正确的是（　　）
A．图1中，增大加速电压U，可以减小粒子在回旋加速器中运动的时间
B．图2中，线圈顺时针匀速转动，电路中A、B发光二极管会交替发光
C．图3中，在梁的自由端施力F，梁发生弯曲，上表面应变片的电阻变小
D．图4中，仅减小两极板的距离，则磁流体发电机的电动势会增大
5．（2025·西城模拟）超导体是一种在温度降低到特定温度以下，电阻会突然降为零，且完全排斥磁场的材料。超导体从有电阻的正常态转变为零电阻的超导态，有两个重要的临界参数：临界温度Tc和临界磁场强度Hc。临界温度Tc是在没有外磁场干扰的理想条件下，超导体从正常态转变为超导态的温度。临界磁场强度Hc描述了超导体在特定温度下能够承受的最大外部磁场强度，超过该值后，超导体将从超导态转变为正常态。已知某类超导体的临界磁场强度Hc与热力学温度T的关系为，式中Hc0是理论上达到绝对零度时的临界磁场强度。下列说法正确的是（　　）
A．若温度低于Tc，超导体一定处于超导态
B．若温度逐渐升高但不超过Tc，可以通过减小磁场强度的方式来维持超导态
C．若外加磁场强度大于Hc0，且温度低于Tc，则超导体处于超导态
D．若外加磁场强度小于Hc0，且温度高于Tc，则超导体处于超导态

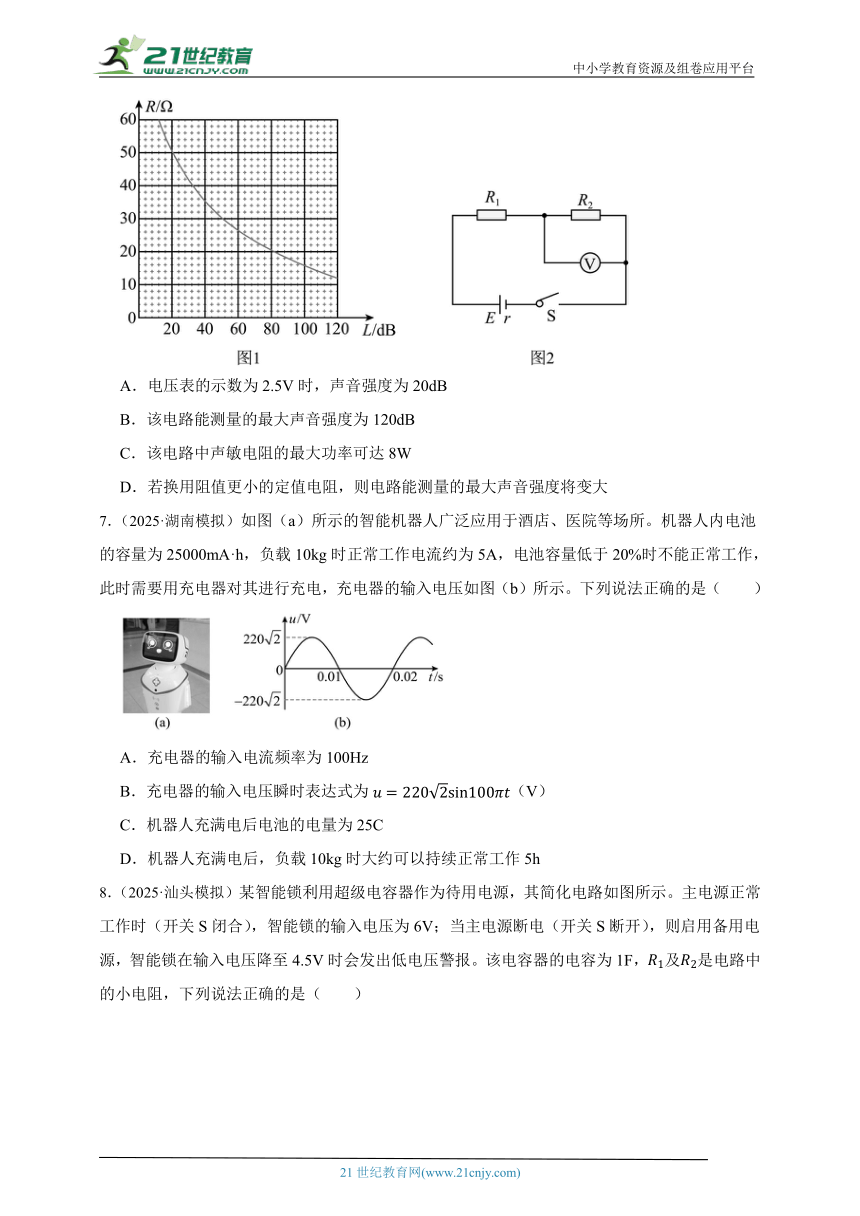

6．（2025·昌平模拟）图1为某声敏电阻的阻值R随声音强度L（单位：dB）变化关系的图像，某同学利用该声敏电阻制作了声音强度检测装置，其简化电路如图2所示。电源电动势，内阻，电阻中的一个是定值电阻，另一个是声敏电阻。已知定值电阻的阻值为10Ω，电压表的量程为0~3V，声音强度越大，电压表的示数也越大。下列说法正确的是（　　）
A．电压表的示数为2.5V时，声音强度为20dB
B．该电路能测量的最大声音强度为120dB
C．该电路中声敏电阻的最大功率可达8W
D．若换用阻值更小的定值电阻，则电路能测量的最大声音强度将变大
7．（2025·湖南模拟）如图（a）所示的智能机器人广泛应用于酒店、医院等场所。机器人内电池的容量为25000mA·h，负载10kg时正常工作电流约为5A，电池容量低于20%时不能正常工作，此时需要用充电器对其进行充电，充电器的输入电压如图（b）所示。下列说法正确的是（　　）
A．充电器的输入电流频率为100Hz
B．充电器的输入电压瞬时表达式为（V）
C．机器人充满电后电池的电量为25C
D．机器人充满电后，负载10kg时大约可以持续正常工作5h

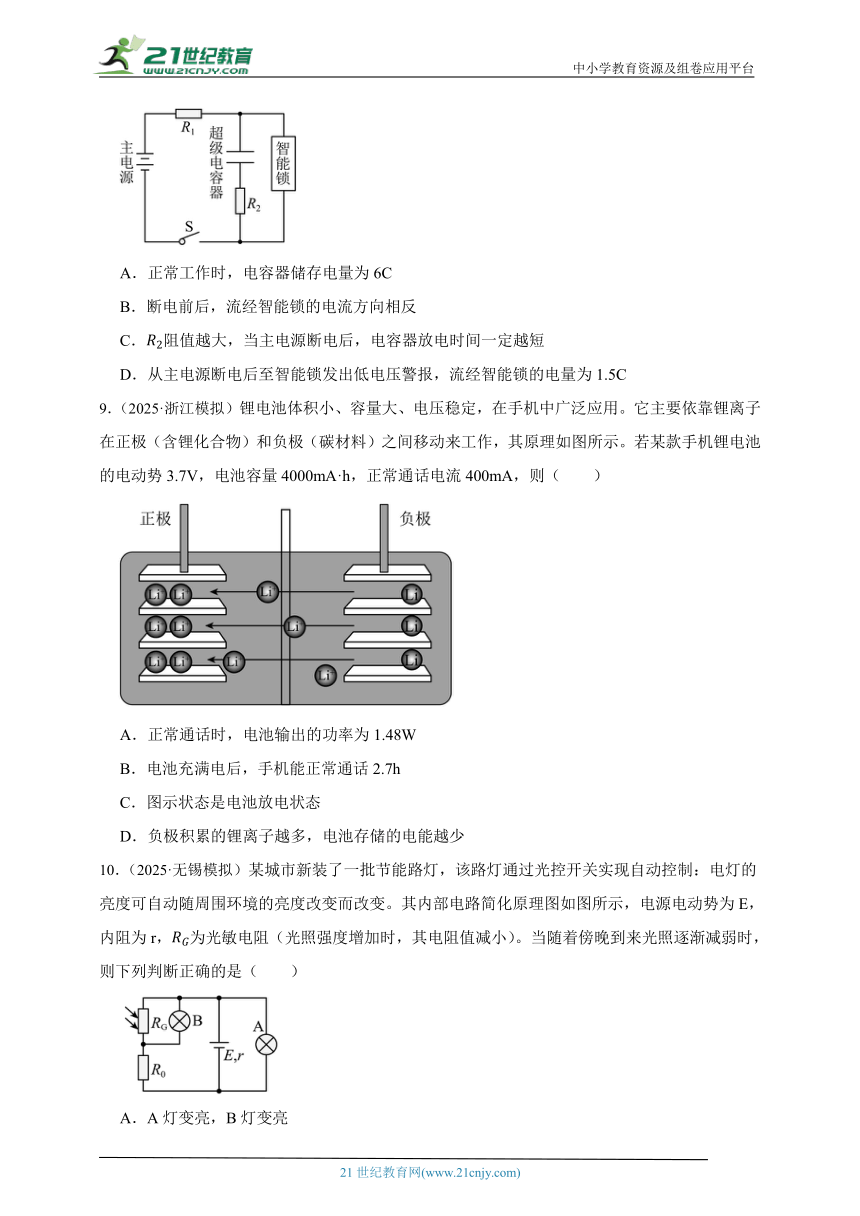

8．（2025·汕头模拟）某智能锁利用超级电容器作为待用电源，其简化电路如图所示。主电源正常工作时（开关S闭合），智能锁的输入电压为6V；当主电源断电（开关S断开），则启用备用电源，智能锁在输入电压降至4.5V时会发出低电压警报。该电容器的电容为1F，及是电路中的小电阻，下列说法正确的是（　　）
A．正常工作时，电容器储存电量为6C
B．断电前后，流经智能锁的电流方向相反
C．阻值越大，当主电源断电后，电容器放电时间一定越短
D．从主电源断电后至智能锁发出低电压警报，流经智能锁的电量为1.5C
9．（2025·浙江模拟）锂电池体积小、容量大、电压稳定，在手机中广泛应用。它主要依靠锂离子在正极（含锂化合物）和负极（碳材料）之间移动来工作，其原理如图所示。若某款手机锂电池的电动势3.7V，电池容量4000mA·h，正常通话电流400mA，则（　　）
A．正常通话时，电池输出的功率为1.48W
B．电池充满电后，手机能正常通话2.7h
C．图示状态是电池放电状态
D．负极积累的锂离子越多，电池存储的电能越少
10．（2025·无锡模拟）某城市新装了一批节能路灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变。其内部电路简化原理图如图所示，电源电动势为E，内阻为r，为光敏电阻（光照强度增加时，其电阻值减小）。当随着傍晚到来光照逐渐减弱时，则下列判断正确的是（　　）
A．A灯变亮，B灯变亮
B．A灯变亮，B灯变暗
C．电源的效率变小
D．上电流的变化量等于上电流变化量
二、多项选择题

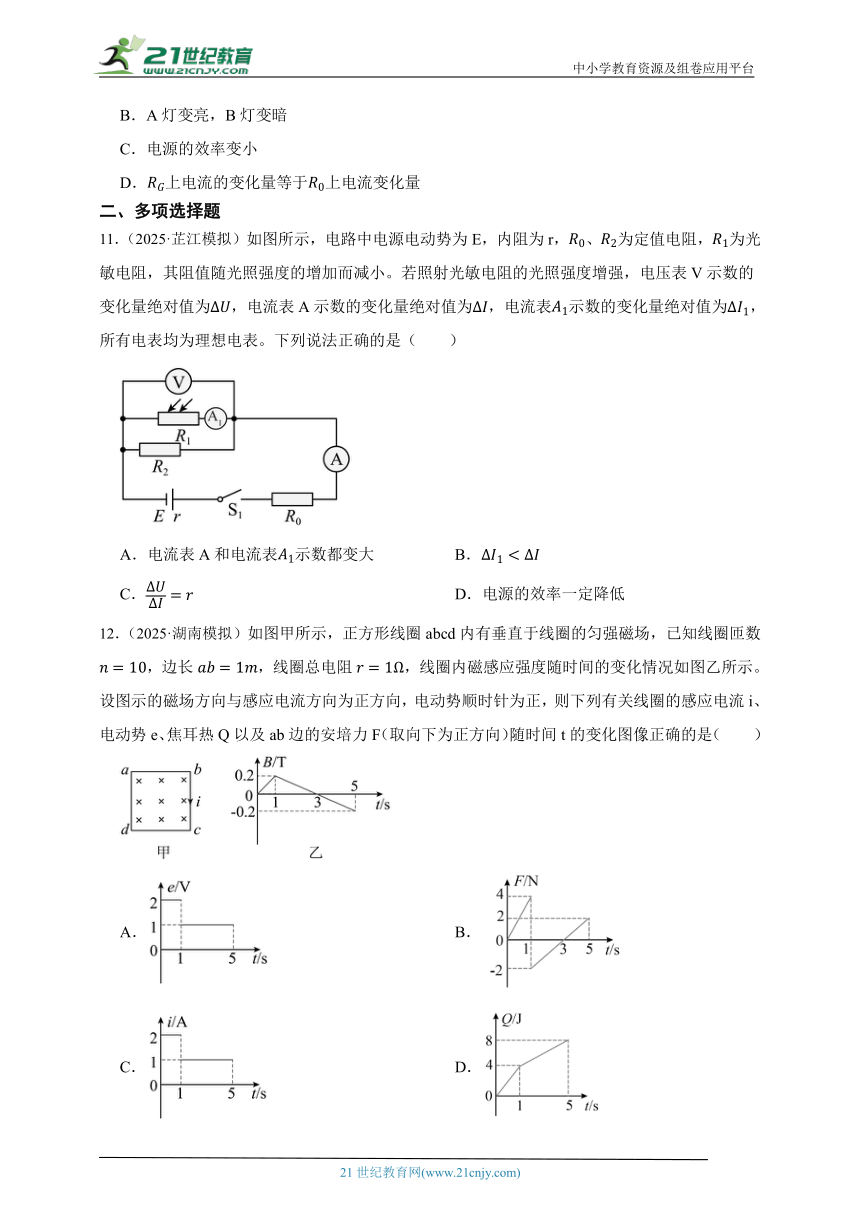

11．（2025·芷江模拟）如图所示，电路中电源电动势为E，内阻为r，、为定值电阻，为光敏电阻，其阻值随光照强度的增加而减小。若照射光敏电阻的光照强度增强，电压表V示数的变化量绝对值为，电流表A示数的变化量绝对值为，电流表示数的变化量绝对值为，所有电表均为理想电表。下列说法正确的是（　　）
A．电流表A和电流表示数都变大 B．
C． D．电源的效率一定降低
12．（2025·湖南模拟）如图甲所示，正方形线圈abcd内有垂直于线圈的匀强磁场，已知线圈匝数，边长，线圈总电阻，线圈内磁感应强度随时间的变化情况如图乙所示。设图示的磁场方向与感应电流方向为正方向，电动势顺时针为正，则下列有关线圈的感应电流i、电动势e、焦耳热Q以及ab边的安培力F（取向下为正方向）随时间t的变化图像正确的是（　　）
A． B．
C． D．
13．（2025·雅安模拟）国家卫生健康委员会主任在十四届全国人大三次会议民生主题记者会上表示，实施“体重管理年”3年行动，普及健康生活方式，加强慢性病防治。控制体内脂肪积累可有效控制体重，图甲为脂肪测量仪，被测试者手握把手P、Q，通过测量流经双手的微弱电流来测量电阻，从而测定身体脂肪率，其简化原理如图乙所示。体型相近的测试者，脂肪率越高的，电阻越大。则两体型相近者参加测试时（　　）
A．脂肪率高者测试时，R1消耗功率较大
B．脂肪率高者测试时，电源效率较高
C．脂肪率高者测试时，电压表示数和电流表示数比值较小
D．电压表示数变化量和电流表示数变化量比值的绝对值恒定
14．（2025·湖南模拟）如图所示，在磁感应强度为B、方向垂直纸面向内的匀强磁场中，有一弯成“V”字形的金属线AOC，夹角为。设导线MN位于处开始计时，且此时导线具有一向右的速度，大小为。同时，导线上存在一大小为R的定值电阻（始终处于闭合回路之中），且受到一向右的外力以保证回路中电流大小保持不变。除定值电阻外其他电阻不计。下列说法正确的是（　　）
A．导线作匀减速运动
B．电阻产生的焦耳热大于导线动能的减少量
C．导线到运动到的时刻为
D．导线到运动到时，电阻产生的焦耳热为
三、非选择题
15．（2025·邵阳模拟）如图甲所示，用铜片、铝片和可乐可以做成可乐电池，电动势在0.4 V～0.6 V范围内，内阻几千欧，某实验兴趣小组制作了一个可乐电池并测量其电动势和内阻。
（1）如图乙所示，直接用多用电表“直流2.5 V”挡测量出可乐电池的电动势为　 　V。
（2）现有实验器材：
A．电压表（0～3 V；约为3000） B．电流表（0～300μA，为300）
C．电阻箱（0～9999） D．滑动变阻器（0～20） E．开关，导线若干
①为了更准确测量可乐电池的电动势和内阻，选择合适的器材并按电路图　 　完成电路连接。
A． B． C． D．
②通过数据处理画出相应的可乐电池图像如图实线所示，可知该可乐电池的内阻约为　 　（保留2位有效数字）。
③将该可乐电池静置5h后再次测量获得的图像如图丙虚线所示，可知该可乐电池的电动势　 　（选填“增大”“减小”或“不变”）。
16．（2025·长沙模拟）某实验小组准备测量一节干电池的电动势和内阻，实验室提供了下列器材：
A.多用电表（电压挡量程2.5V，内阻未知）；
B.毫安表（量程200mA，内阻为）；
C.定值电阻；
D.定值电阻；
E.滑动变阻器；
F.电键和导线若干。
根据提供的器材，设计电路如图1所示。
（1）将毫安表与定值电阻改装成电流表如虚线框中所示，改装后的量程为　 　A；
（2）为了精确测量，图中多用电表的右边表笔应接到　 　（选填“”或“”）处；
（3）闭合电键，调节滑动变阻器滑片，多次记录多用电表的示数、毫安表的示数。其中一次测量时多用电表示数如图2所示，其读数为　 　V。
（4）作图线如图3所示，该干电池电动势　 　V；内阻　 　（以上结果均保留三位有效数字）。
17．（2025·郴州模拟）将小灯泡接入如图所示的电路，其中电源内阻为2Ω。当开关S闭合时，理想电压表的示数为2V，理想电流表的示数为0.5A。求：
（1）小灯泡的电功率；
（2）小灯泡的电阻；
（3）电源的电动势。
18．（2025·邗江模拟）某同学设计了一种可测速的跑步机，测速原理如图所示，该跑步机底面固定有间距为L、长度为d的平行金属电极。电极间充满磁感应强度为B、方向垂直纸面向里的匀强磁场，且接有量程为0~Um的电压表（内阻很大）和阻值为R的电阻，绝缘橡胶带上镀有间距为d的平行细金属条，每根金属条的电阻为r，磁场中始终仅有一根金属条，且与电极接触良好，求：
（1）此跑步机可测量的橡胶带运动速率的最大值vm；
（2）电压表的示数恒为时，一根金属条经过磁场区域克服安培力做的功W。
答案解析部分
1．【答案】C
2．【答案】D
3．【答案】C
4．【答案】A
5．【答案】B
6．【答案】D
7．【答案】B
8．【答案】A
9．【答案】C
10．【答案】A
11．【答案】A,D
12．【答案】B,D
13．【答案】B,D
14．【答案】B,C
15．【答案】；A；；不变
16．【答案】（1）
（2）B
（3）1.15
（4）；
17．【答案】（1）解：小灯泡的电功率为

（2）解：根据欧姆定律可得小灯泡的电阻为

（3）解：根据闭合电路欧姆定律可得

18．【答案】（1）；（2）
