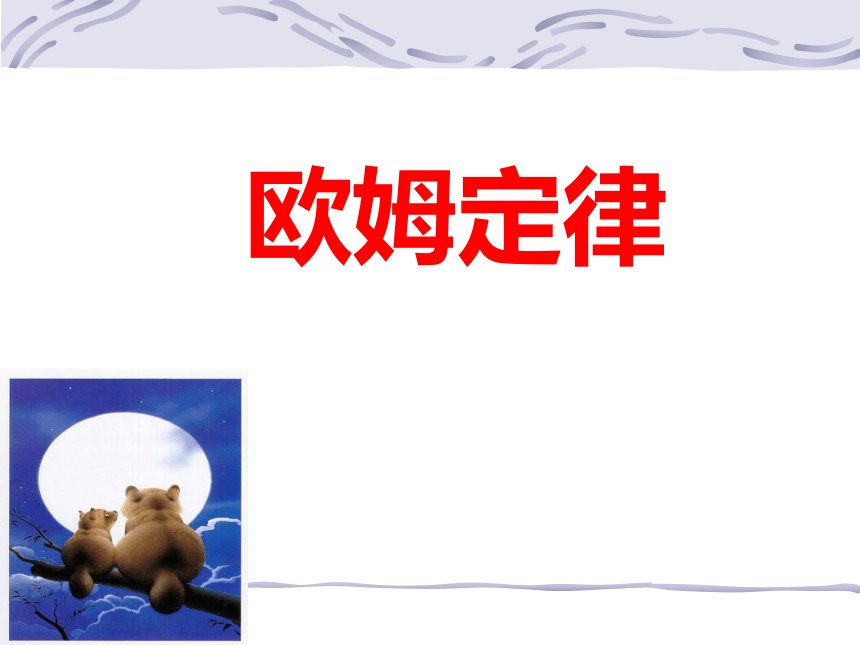

4.6电流与电压电阻的关系

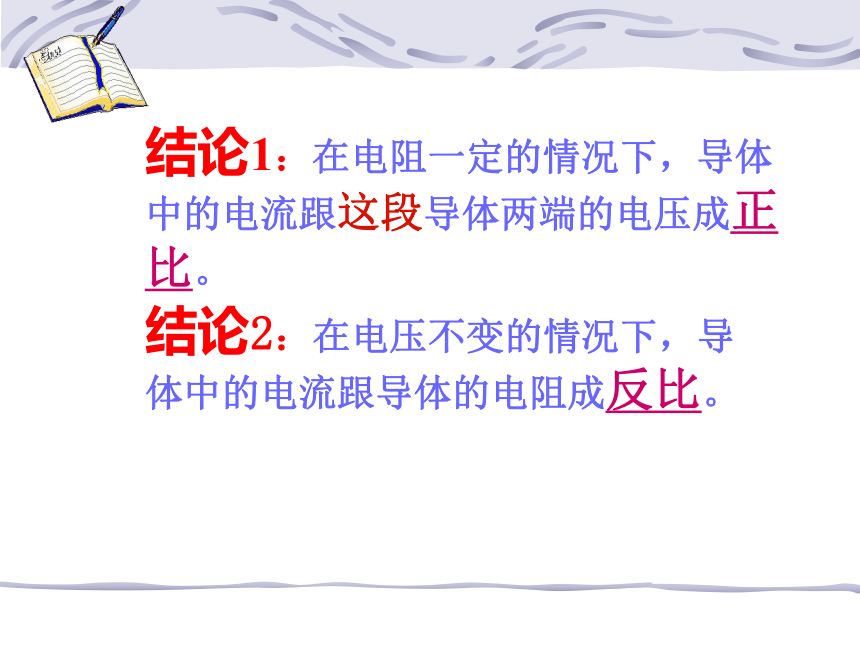

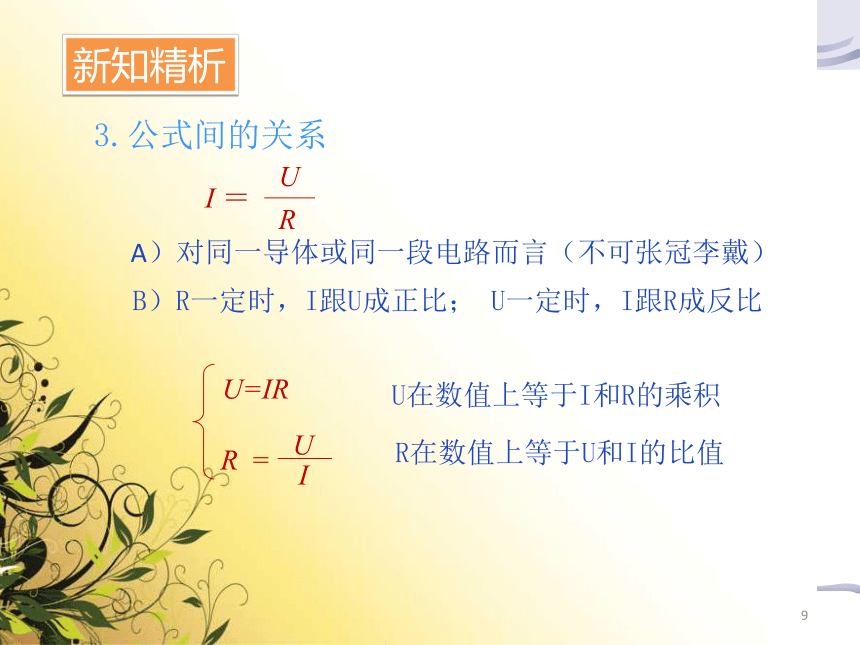

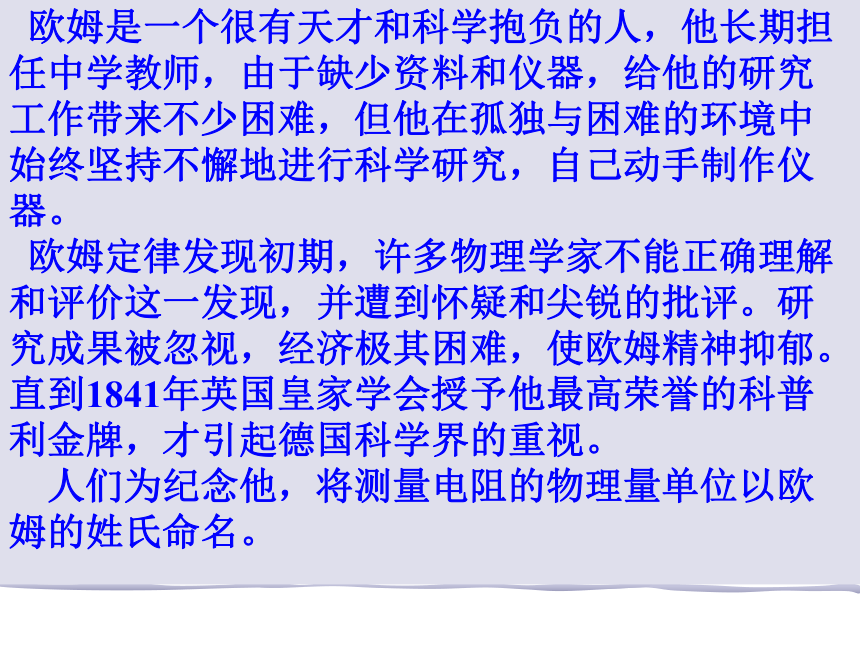

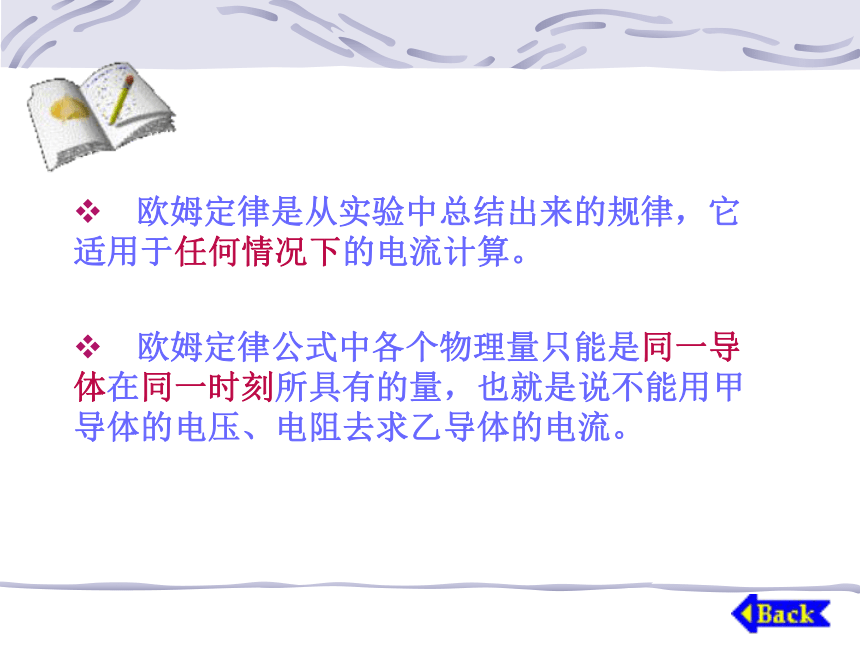

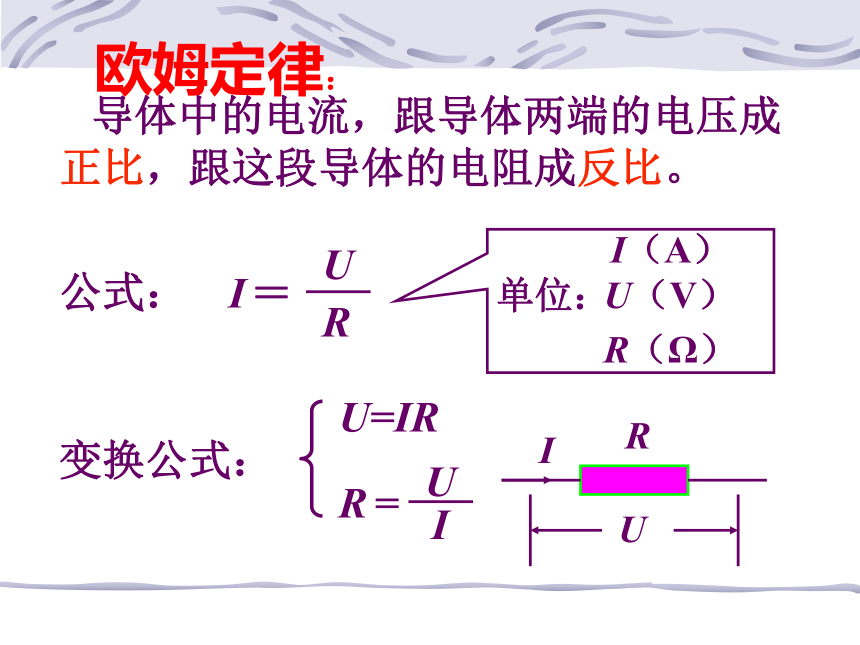

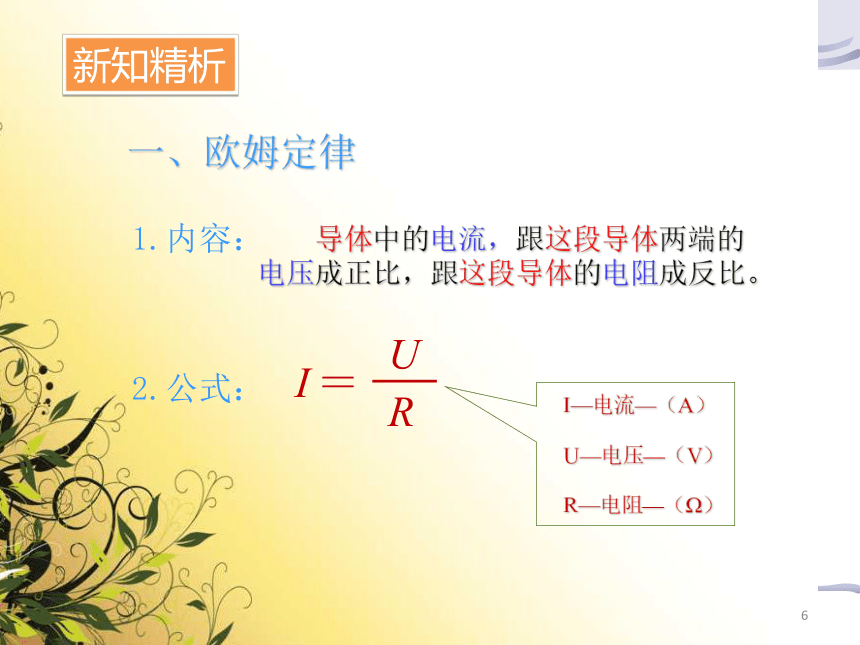

课件28张PPT。 欧姆定律复习引入通过上节课的学习完成下表中的空白 3 0.9 0.15 152结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。??欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。??欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。研究成果被忽视，经济极其困难，使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌，才引起德国科学界的重视。??? 人们为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。??? 　 一、欧姆定律新知精析 导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。2.公式：1.内容：6 导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： 欧姆定律是从实验中总结出来的规律，它适用于任何情况下的电流计算。　欧姆定律公式中各个物理量只能是同一导体在同一时刻所具有的量，也就是说不能用甲导体的电压、电阻去求乙导体的电流。3.公式间的关系A）对同一导体或同一段电路而言（不可张冠李戴）U=IRB）R一定时，I跟U成正比； U一定时，I跟R成反比R在数值上等于U和I的比值U在数值上等于I和R的乘积新知精析9二、欧姆定律的简单应用解电学题的一般规则： （1）根据题意画出电路图 （2）在电路图上标明已知量的符号、数值、未知量的符号 （3）利用欧姆定律求解新知精析10接着我们看欧姆定律能解决什么问题。例题解析例 1
我们已经知道，试电笔内必须有一支很大的
电阻，用来限制通过人体的电流。现有一支试电笔，
其中的电阻为880KΩ ，氖管的电阻 和人体的电阻都
比这个数值小得多，可以不计。使用时流过人体的电流是多少？11U=220VR=880×103ΩI=?已知: U=220V R=880KΩ=880000Ω
求: I =?
解: 根据欧姆定律得 答：流过人体的电流是0.25×10-3 A12例2
有一种指示灯，电阻为7.2Ω，通过的电流为 0.5A 时才能正常发光，要使其正常发光，应加多大的电压？ U=?R=7.2ΩI=0.5A已知: R=7.2Ω I=0.5A
求: U=?
解: 根据欧姆定律得 U =IR =0.5A×7.2Ω=3.6V答：应加3.6V电压。13例3
有一个电阻两端的电压是12V，通过它的电流是300mA,这个电阻的阻值是多少？U=12VR=？I=300mA=0.3A已知: U=12V I=300mA=0.3A
求: R=?
解: 根据欧姆定律得 答：这个电阻的阻值是 40Ω1415A、导体电阻的大小跟导体两端的电压成正比；
B、导体电阻的大小跟导体中的电流成反比；
C、导体电阻的大小可通过测量导体两端的电压 和导体中的电流计算得到；
D、当导体两端电压为零时，导体电阻也为零。小试身手16c 2、实验中测得一个未知电阻两端电压为5V,流过的电流是50mA,这个电阻阻值是多大？
3、一个熨斗的电阻是0.1KΩ,使用时流过的电流是2.1A，加在电熨斗上的电压是多少？
4、加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
17R=100ΩU=210VR=10ΩI=2A练一练　电流表内部的电阻是很小的。如果某电流表的电阻是0.02欧，把它直接接在一节干电池的两端，通过电流表的电流有多大？解：一节干电池的电压为1.5伏根据欧姆定律：
I=U/R=1.5伏/0.02欧＝75安答：通过电流表的电流为75安。想一想：
告诉我们什么？[问题2]一个电热器工作时的电阻是44欧，通过的电流是5安，求电热器两端的电压。R=44欧I=5安U=?解：根据公式　I=U/R
　可得：
U=IR=5安x44欧＝220伏
答：电热器两端的电压是220伏你会了吗？练一练 一个定值电阻R的阻值为20欧，允许通过的最大电流为500毫安，它两端的电压不能超过多大？解：根据欧姆定律得：I=U/RU=IR＝0.5安x20欧＝10伏答：它两端的电压不能超过10伏你懂了吗？[问题3] 电阻与滑动变阻器串联后接在电源上，用电压表测得电阻两端的电压是3伏，由用电流表测得通过电阻的电流是0.2安，问这个电阻的阻值多大？解：根据欧姆定律Ｉ＝Ｕ/Ｒ得：R=U/I＝3伏/0.2安＝15欧答：这个电阻的阻值是15欧电路图想一想：
我们怎么测电阻大小？练一练一个定值电阻两端的电压是2.5伏,通过它的电流是0.5安.(1)这个电阻的阻值为多大?(2)如果把这个电阻接到电压为4伏的电路中,能不能用量程为0.6安的电流表来测定通过这个定值电阻的电流?(1)解:根据欧姆定律:I=U/R得R=U/I=2.5伏/0.5安=5欧(2)解:根据欧姆定律及该电阻值不变得：I=U/R＝4伏/5欧＝0.8安0.8安>0.6安 所以不能。答：这个电阻的阻值为5欧，
不能用量程为0.6安的电流表来测。练一练电灯L1和L2的电阻分别是16欧和20欧，它们如图所示接在电路中，已知电源电压为10伏且保持不变，试求通过灯L1和L2的电流。L1L2U=10伏I1=?I2=?解：根据欧姆定律I＝U/R和并联电路电压相等I1=U1/R1U=U1=U2＝10伏＝10伏/16欧＝0.625安I2=U2/R2＝10伏/20欧＝0.5安答：通过灯L1和L2的电流分别为0.625安和0.5安。I=U/RR = U / I跟I = U / R相似，那能否认为电阻跟电压成正比，跟电流成反比？这就是电阻的定义式吗？ U=IRR=U/I想一想 导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（可以看出电阻的大小等于电压与电流的比值），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小，而不能用作电阻的定义式 。分析：100.310010U/I3IU/I2、某一电阻接在40伏的电路中，其上通过的电流为2安，问：该电阻为大？若电压增大到80伏时，其电阻为多大？为什么？答：当电压为40伏时，电阻为20欧；当电压增大到80伏时，电阻还是为20欧；因为导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的 。1、工厂中车床照明灯用36伏的安全电压，1号车床照明灯的电阻为32欧，求通过灯丝的电流。如果通过3号车床灯丝的电流为1.5A安，那3号车床照明灯的电阻为多少？已知：U=36V R1=32Ω I3=1.5A 求：I1=？R3=？
解：根据欧姆定律： I1=U/R1=36V/32Ω=1.125A
R3=U/I3=36V/1.5A=24Ω
答：通过1号车床照明灯的电流是1.125A，3号车床照明灯的电阻为24Ω。练 习小 结 欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 公式： I=U/R 欧姆定律公式中各个物理量具有同一性，公式
中的I、U、R是指同一导体、同一时刻的电流、
电压、电阻。计算时注意单位要统一。 电阻是导体本身固有的一种性质，电阻跟电压、电流无关，不存在正、反比的关系。 欧姆定律适用与任何情况下的电流计算。
