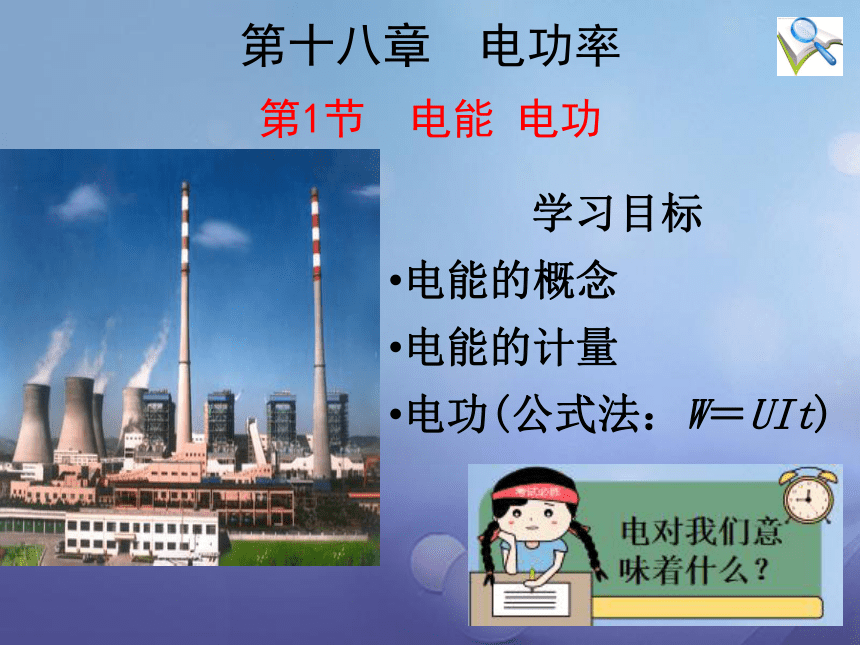

第1节 电能 电功
第十八章 电功率
学习目标
电能的概念
电能的计量
电功(公式法：W＝UIt)

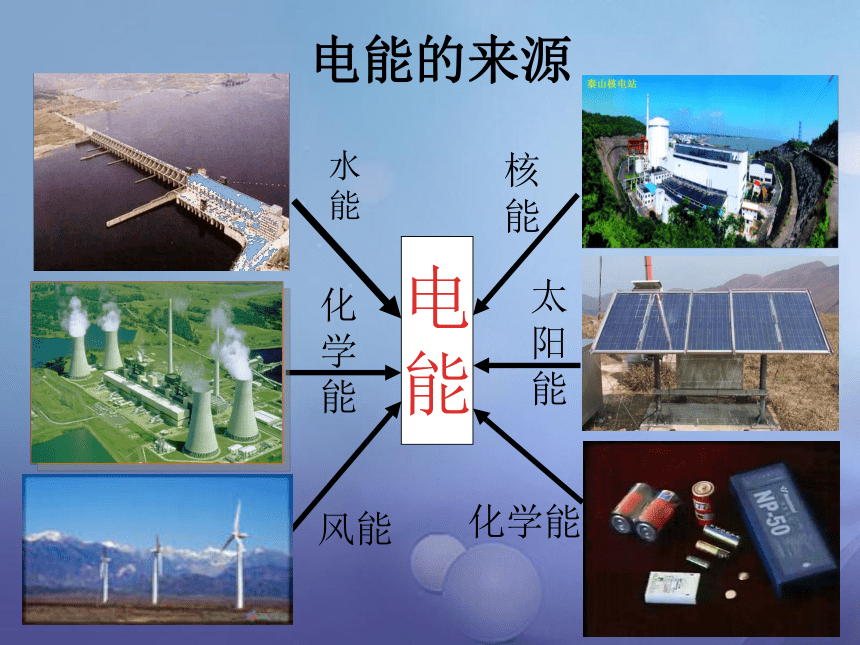

电能的来源
电能
电能
风能
化学能
核能
化学能
水能
太阳能
电能转化为光能
电能转化为机械能
电动机使电风扇旋转
电动机使电力机车飞驰
电能转化为内能
电热孵化器中的小鸡破壳而出
电热器烧水

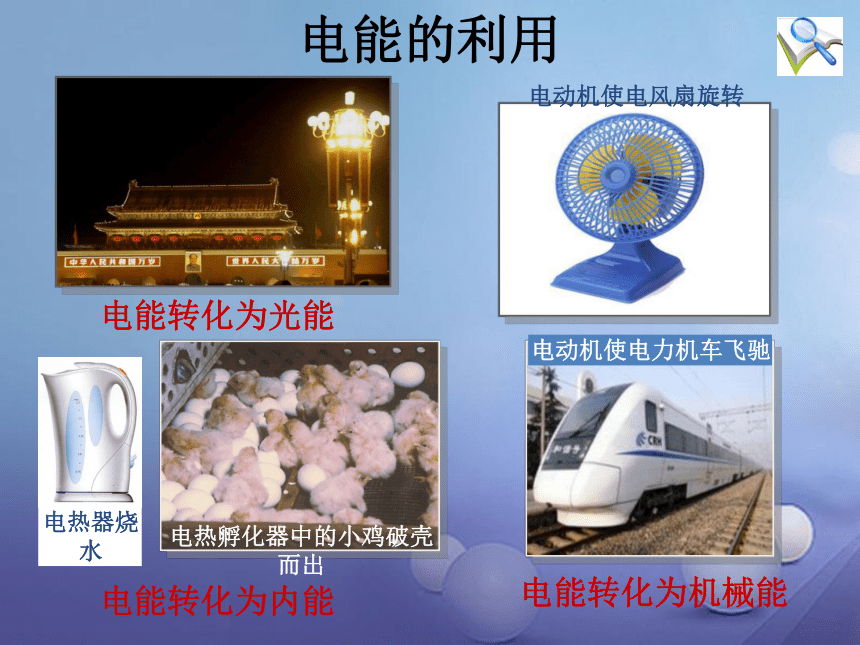

电能的利用
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　 生活中的电能单位：千瓦时（kW·h），简称度。
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J

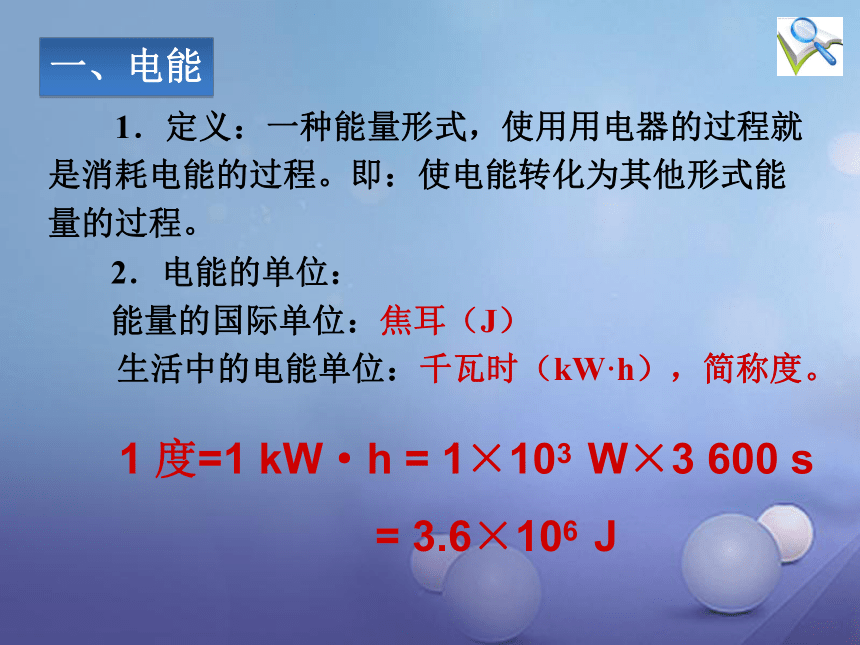

　　1．定义：一种能量形式，使用用电器的过程就是消耗电能的过程。即：使电能转化为其他形式能量的过程。
一、电能

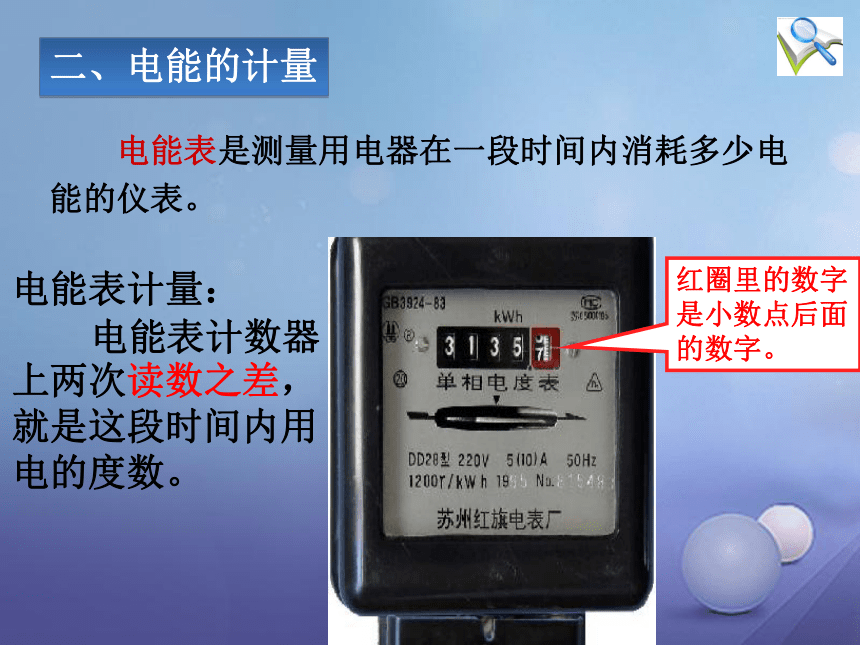

　　电能表是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量
电能表计量：
电能表计数器上两次读数之差，就是这段时间内用电的度数。
红圈里的数字是小数点后面的数字。

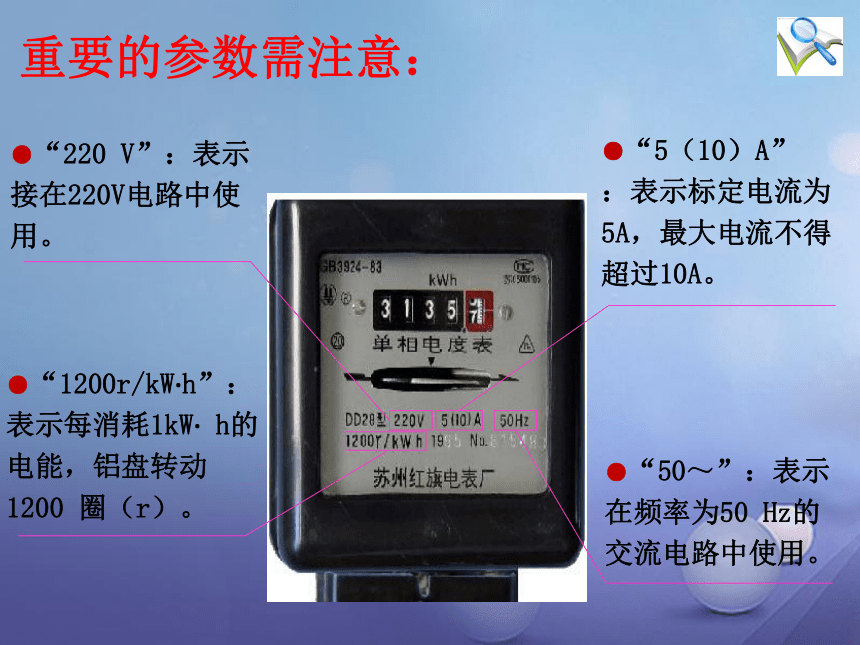

●“220 V”：表示接在220V电路中使用。
重要的参数需注意：
●“5（10）A”
：表示标定电流为 5A，最大电流不得超过10A。
●“50～”：表示在频率为50 Hz的交流电路中使用。
●“1200r/kW·h”：表示每消耗1kW· h的电能，铝盘转动 1200 圈（r）。
　　1、小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请计算他家 2 月份需要付多少电费。
3 2 8 7 5
3 3 9 4 5
2 月底
1 月底
　　2 月份消耗的电能为：
W=W2-W1=3394.5 kW·h－3287.5 kW·h =107kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2元
解：由题意得
练一练
　　2、如图所示是某家用电能表的表盘。若将某用电器单独接在该电能表上正常工作3min，铝盘转动了1500r，则用电器在这段时间内消耗的电能多少？
练一练
现在，主要以电子式单向电能表，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
1 kW · h 的作用
采掘原煤 约100 kg
电炉炼钢约1.6 kg
电车行驶 约0.85 km
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
灌溉农田约 330 m2
　　1．定义：电能转化为其他形式的能的过程就是电流做功的过程。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U —— 伏（V）
　　公式：
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
　　3、有一只节能灯接在220 V的家庭电路中，通过它的电流为0.09A，计算这只灯使用5 h消耗多少度电？
解：由题意得，
W=UIt =220 V×0.09 A×18000s=3.564×105J
=0.099 kW·h
答：这只节能灯工作5 h消耗的电能是0.099 kW·h。
练一练
换算关系：1kW·h=3.6×106 J
1.来源：发电厂
其他形式的能
用电器
2.应用：
电能
4.测量：电能表
作用：测量用电器在一段时间内消耗的电能
常用单位：千瓦时(kW·h)
国际单位:焦耳( J )
电池等
电 能 电功
电能
其他形式的能
3.单位:
5.电功：电流所做的功
公式：W=UIt
课堂小结
