二、透 镜

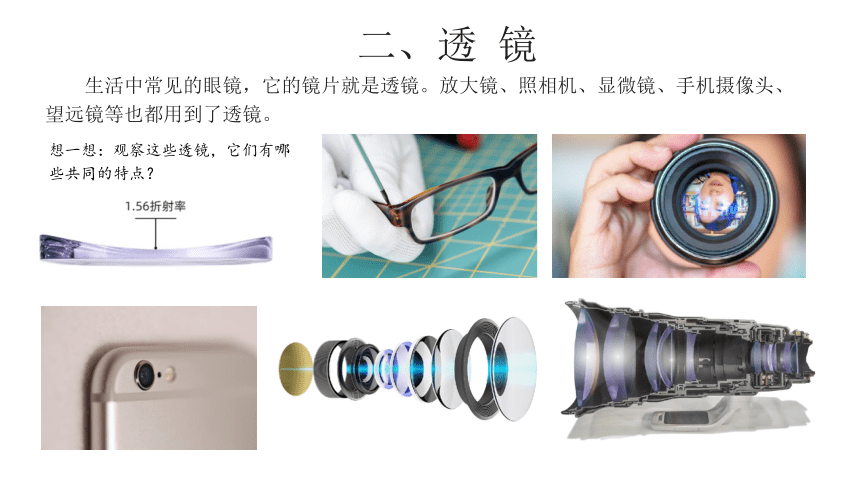

生活中常见的眼镜，它的镜片就是透镜。放大镜、照相机、显微镜、手机摄像头、望远镜等也都用到了透镜。
想一想：观察这些透镜，它们有哪些共同的特点？
什么是透镜？

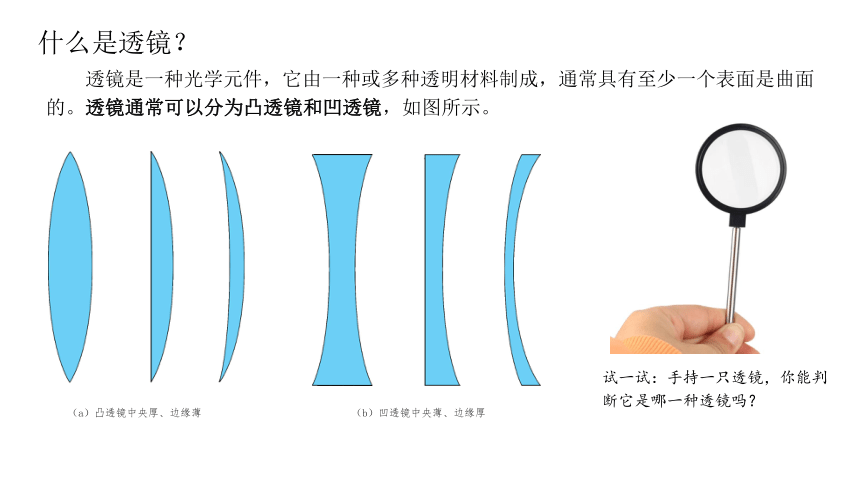

透镜是一种光学元件，它由一种或多种透明材料制成，通常具有至少一个表面是曲面的。透镜通常可以分为凸透镜和凹透镜，如图所示。
（a）凸透镜中央厚、边缘薄
（b）凹透镜中央薄、边缘厚
试一试：手持一只透镜，你能判断它是哪一种透镜吗？
什么是透镜？

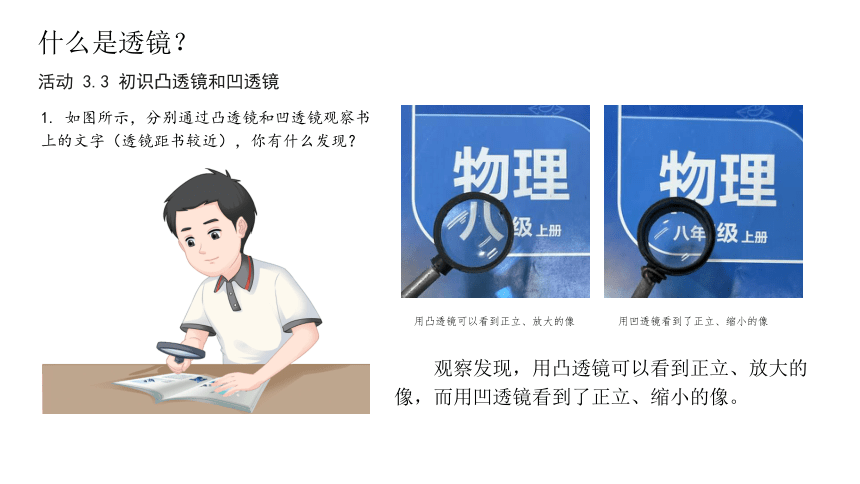

活动 3.3 初识凸透镜和凹透镜
1. 如图所示，分别通过凸透镜和凹透镜观察书上的文字（透镜距书较近），你有什么发现？
观察发现，用凸透镜可以看到正立、放大的像，而用凹透镜看到了正立、缩小的像。
用凸透镜可以看到正立、放大的像
用凹透镜看到了正立、缩小的像
什么是透镜？
活动 3.3 初识凸透镜和凹透镜

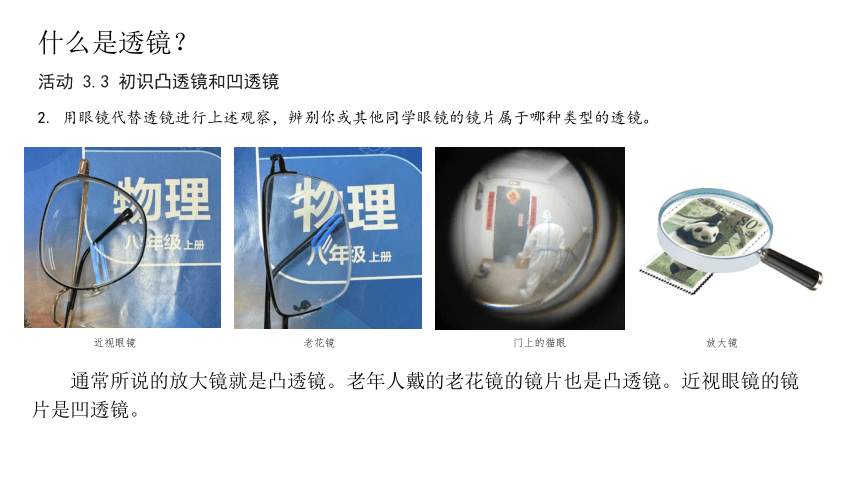

2. 用眼镜代替透镜进行上述观察，辨别你或其他同学眼镜的镜片属于哪种类型的透镜。
通常所说的放大镜就是凸透镜。老年人戴的老花镜的镜片也是凸透镜。近视眼镜的镜片是凹透镜。
近视眼镜
老花镜
门上的猫眼
放大镜
透镜对光线有什么作用？

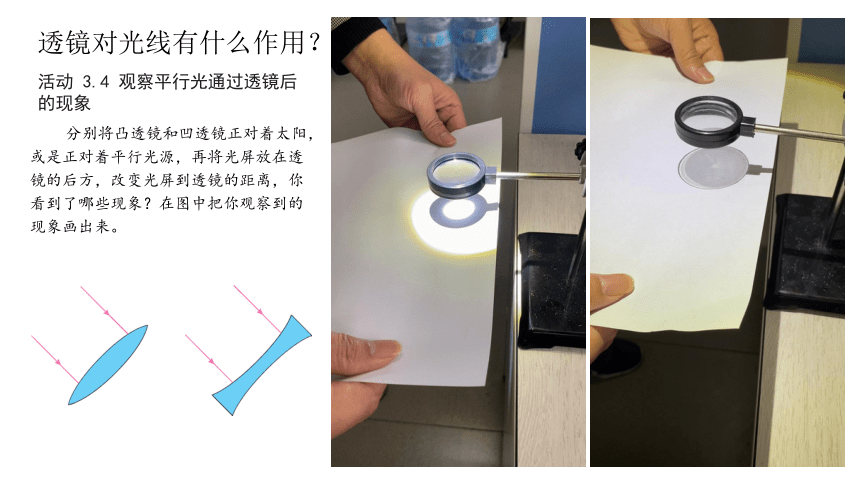

活动 3.4 观察平行光通过透镜后的现象
分别将凸透镜和凹透镜正对着太阳，或是正对着平行光源，再将光屏放在透镜的后方，改变光屏到透镜的距离，你看到了哪些现象？在图中把你观察到的现象画出来。
透镜对光线有什么作用？
活动 3.4 观察平行光通过透镜后的现象

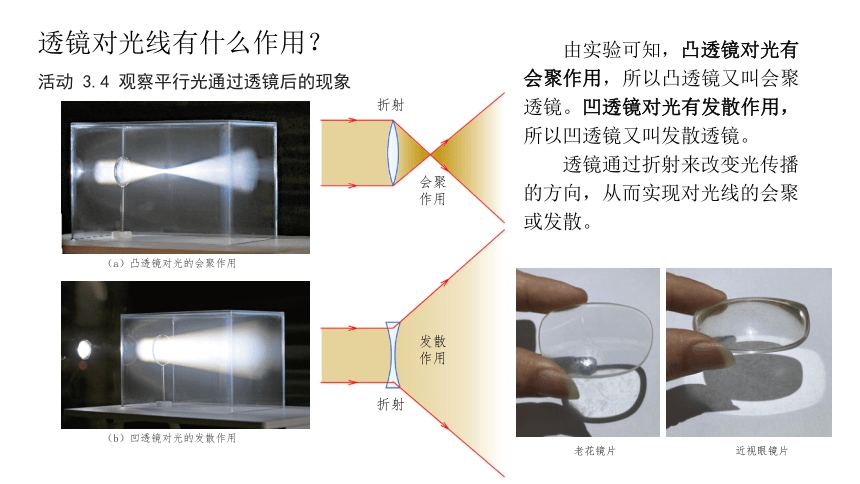

（a）凸透镜对光的会聚作用
（b）凹透镜对光的发散作用
由实验可知，凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜。凹透镜对光有发散作用，所以凹透镜又叫发散透镜。
透镜通过折射来改变光传播的方向，从而实现对光线的会聚或发散。
折射
折射
会聚作用
发散作用
近视眼镜片
老花镜片
透镜对光线有什么作用？

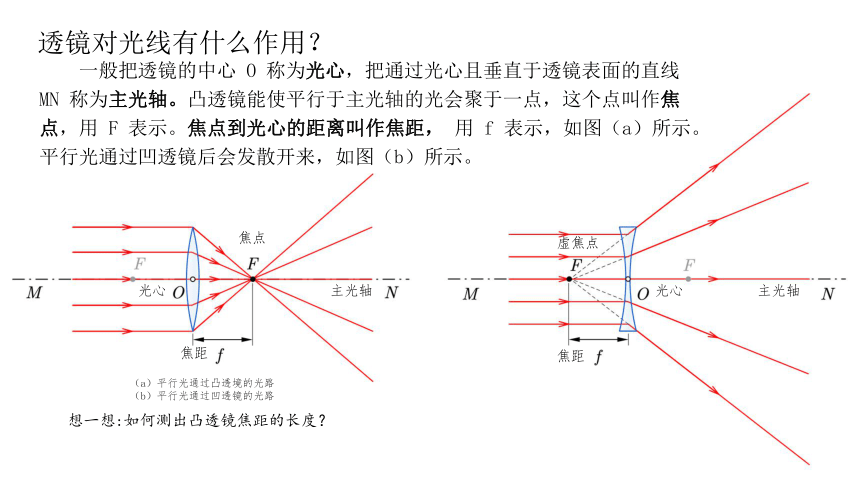

一般把透镜的中心 O 称为光心，把通过光心且垂直于透镜表面的直线 MN 称为主光轴。凸透镜能使平行于主光轴的光会聚于一点，这个点叫作焦点，用 F 表示。焦点到光心的距离叫作焦距， 用 f 表示，如图（a）所示。平行光通过凹透镜后会发散开来，如图（b）所示。
（a）平行光通过凸透境的光路 （b）平行光通过凹透镜的光路
焦点
虚焦点
光心
光心
焦距
焦距
主光轴
主光轴
想一想:如何测出凸透镜焦距的长度？
凸透镜对光线有什么作用？
平行于主光轴的入射光线经过凸透镜后，折射光线会聚于焦点。
经过光心的入射光线通过凸透镜后，折射光线不改变传播方向。
经过焦点的入射光线通过凸透镜后会聚，折射光线平行于主光轴。
想一想：将一束光线沿着图1中折射光线的路径射向凸透镜。
·你观察到什么现象？原因
是什么？
·经过焦点的入射光线通过
凸透镜后，折射光线有什么特点？
·改变入射光线的方向继续
观察，还有什么发现？
凹透镜对光线有什么作用？
平行于主光轴的入射光线经过凹透镜后发散，
折射光线的反向延长线经过虚焦点。
经过光心的入射光线通过凹透镜后，折射光线不改变传播方向。
想一想：将一束光线沿着图1中折射光线的路径射向凹透镜。
·你观察到什么现象？原因是什
么？
·延长线经过虚焦点的入射光线
通过凹透镜后，折射光线有什么特点？
·改变入射光线的方向继续观察，
还有什么发现？
延长线经过虚焦点的入射光线经过凹透镜后发散，折射光线平行于主光轴。
透镜对光线有什么作用？
（a）凸透镜对光的会聚作用
（b）凹透镜对光的发散作用
会聚作用是指透镜对光线具有使光线偏向主光轴方向传播的作用。发散作用是指透镜对光线具有使光线偏离主光轴方向传播的作用。
透镜对光线有什么作用？
想一想
·凸透镜能将平行光会聚到焦点，那么，凸透镜能将一个点光源发出的光变成平行光吗？说一说你的依据。
·前后移动点光源，观察光线通过凸透镜后的传播路径有何变化？
凸透镜能成哪些像？像有什么特点？与什么因素有关
如图所示，用凸透镜观察邮票，可以看到正立、放大的像。能否因此认为凸透镜所成的像都是正立、放大的呢？
物
像
活动 3.5 用凸透镜观察物体
凸透镜能成哪些像？像有哪些特点？
1.用凸透镜观察书上的图片。从贴近书上的图片开始，逐渐增大凸透镜与书的距离。
·你看到的图片是怎样变化的？你有什么发现？
·你觉得这些不同成像的情况与什么有关？
正立、放大的像
倒立、放大的像
倒立、缩小的像
活动 3.5 用凸透镜观察物体
凸透镜能成哪些像？像有哪些特点？
2.通过凸透镜观察窗外的景物。
·你看到的像有什么特点？它是倒立的还是正立的，是放大的还是缩小的？
·如图所示，在凸透镜后面放一张白卡纸，并调整它到凸透镜的距离，在白卡纸上能否看到窗外景物的像？由此说明什么？
观察发现，适当调整物体和光屏到凸透镜的距离，也能看到倒立、缩
小或倒立、放大的像，并且有的像还可以呈现在光屏上。
实践与练习
1. 如图所示，照片中的眼镜是近视眼镜还是远视眼镜？
实践与练习
2.在利用太阳光测量凸透镜的焦距时，小明将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示。当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为 L .小明推断，凸透镜的焦距 f 一定大于 L .你认为小明的推断正确吗？请说明理由。
实践与练习
3.如图所示，用铁丝绕成一个内径约 4 mm 的圆环，将圆环在清水中浸一下后取出，圆环内部形成的水膜犹如一个透镜。试用一种简易的方法辨别它是凸透镜还是凹透镜。轻轻甩去少量的水（保持水膜完好），结果又会怎样？
水膜
