2025年江苏省苏州市中考模拟物理试卷（含解析）

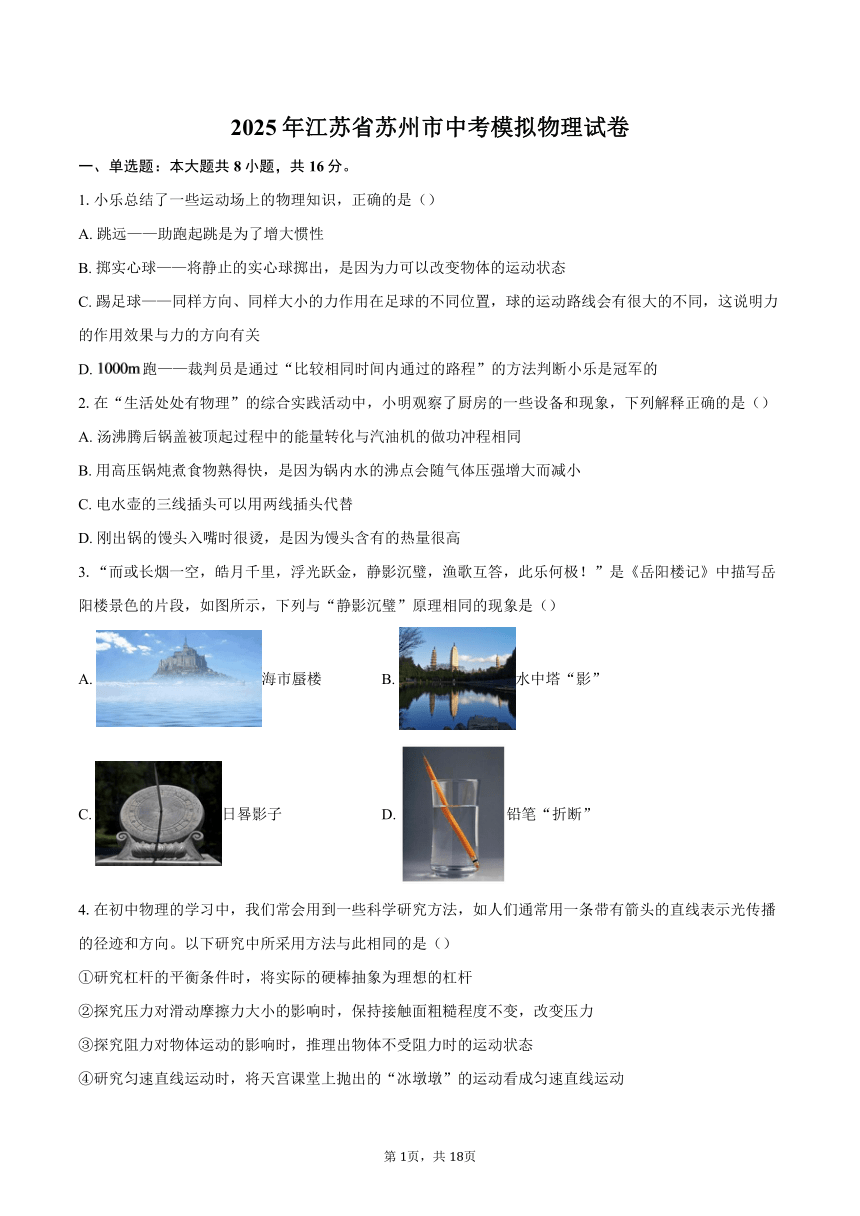

2025年江苏省苏州市中考模拟物理试卷
一、单选题：本大题共8小题，共16分。
1.小乐总结了一些运动场上的物理知识，正确的是（）
A. 跳远——助跑起跳是为了增大惯性
B. 掷实心球——将静止的实心球掷出，是因为力可以改变物体的运动状态
C. 踢足球——同样方向、同样大小的力作用在足球的不同位置，球的运动路线会有很大的不同，这说明力的作用效果与力的方向有关
D. 跑——裁判员是通过“比较相同时间内通过的路程”的方法判断小乐是冠军的
2.在“生活处处有物理”的综合实践活动中，小明观察了厨房的一些设备和现象，下列解释正确的是（）
A. 汤沸腾后锅盖被顶起过程中的能量转化与汽油机的做功冲程相同
B. 用高压锅炖煮食物熟得快，是因为锅内水的沸点会随气体压强增大而减小
C. 电水壶的三线插头可以用两线插头代替
D. 刚出锅的馒头入嘴时很烫，是因为馒头含有的热量很高
3.“而或长烟一空，皓月千里，浮光跃金，静影沉璧，渔歌互答，此乐何极！”是《岳阳楼记》中描写岳阳楼景色的片段，如图所示，下列与“静影沉璧”原理相同的现象是（）
A. 海市蜃楼 B. 水中塔“影”
C. 日晷影子 D. 铅笔“折断”
4.在初中物理的学习中，我们常会用到一些科学研究方法，如人们通常用一条带有箭头的直线表示光传播的径迹和方向。以下研究中所采用方法与此相同的是（）
①研究杠杆的平衡条件时，将实际的硬棒抽象为理想的杠杆
②探究压力对滑动摩擦力大小的影响时，保持接触面粗糙程度不变，改变压力
③探究阻力对物体运动的影响时，推理出物体不受阻力时的运动状态
④研究匀速直线运动时，将天宫课堂上抛出的“冰墩墩”的运动看成匀速直线运动
A. 只有①④正确 B. 只有②③正确 C. 只有①③正确 D. 只有③④正确

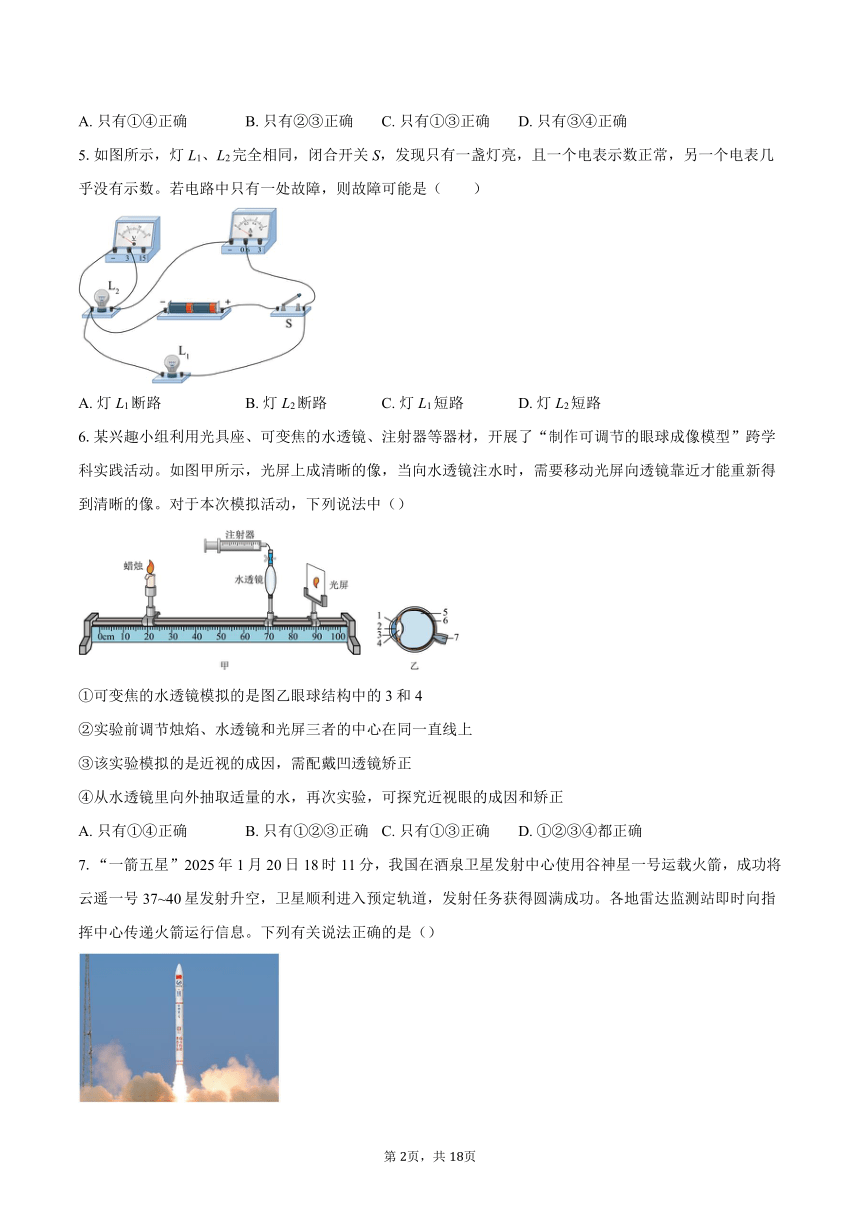

5.如图所示，灯L1、L2完全相同，闭合开关S，发现只有一盏灯亮，且一个电表示数正常，另一个电表几乎没有示数。若电路中只有一处故障，则故障可能是（　　）
A. 灯L1断路 B. 灯L2断路 C. 灯L1短路 D. 灯L2短路
6.某兴趣小组利用光具座、可变焦的水透镜、注射器等器材，开展了“制作可调节的眼球成像模型”跨学科实践活动。如图甲所示，光屏上成清晰的像，当向水透镜注水时，需要移动光屏向透镜靠近才能重新得到清晰的像。对于本次模拟活动，下列说法中（）
①可变焦的水透镜模拟的是图乙眼球结构中的3和4
②实验前调节烛焰、水透镜和光屏三者的中心在同一直线上
③该实验模拟的是近视的成因，需配戴凹透镜矫正
④从水透镜里向外抽取适量的水，再次实验，可探究近视眼的成因和矫正
A. 只有①④正确 B. 只有①②③正确 C. 只有①③正确 D. ①②③④都正确
7.“一箭五星”2025年1月20日18时11分，我国在酒泉卫星发射中心使用谷神星一号运载火箭，成功将云遥一号37~40星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。各地雷达监测站即时向指挥中心传递火箭运行信息。下列有关说法正确的是（）
A. 运载火箭应选用热值大的燃料
B. 各地雷达监测站利用超声波向指挥中心传递信息
C. 火箭向下喷气获得推力与内燃机的压缩冲程相似
D. 火箭升空过程中，需要克服空气阻力做功，能量不守恒

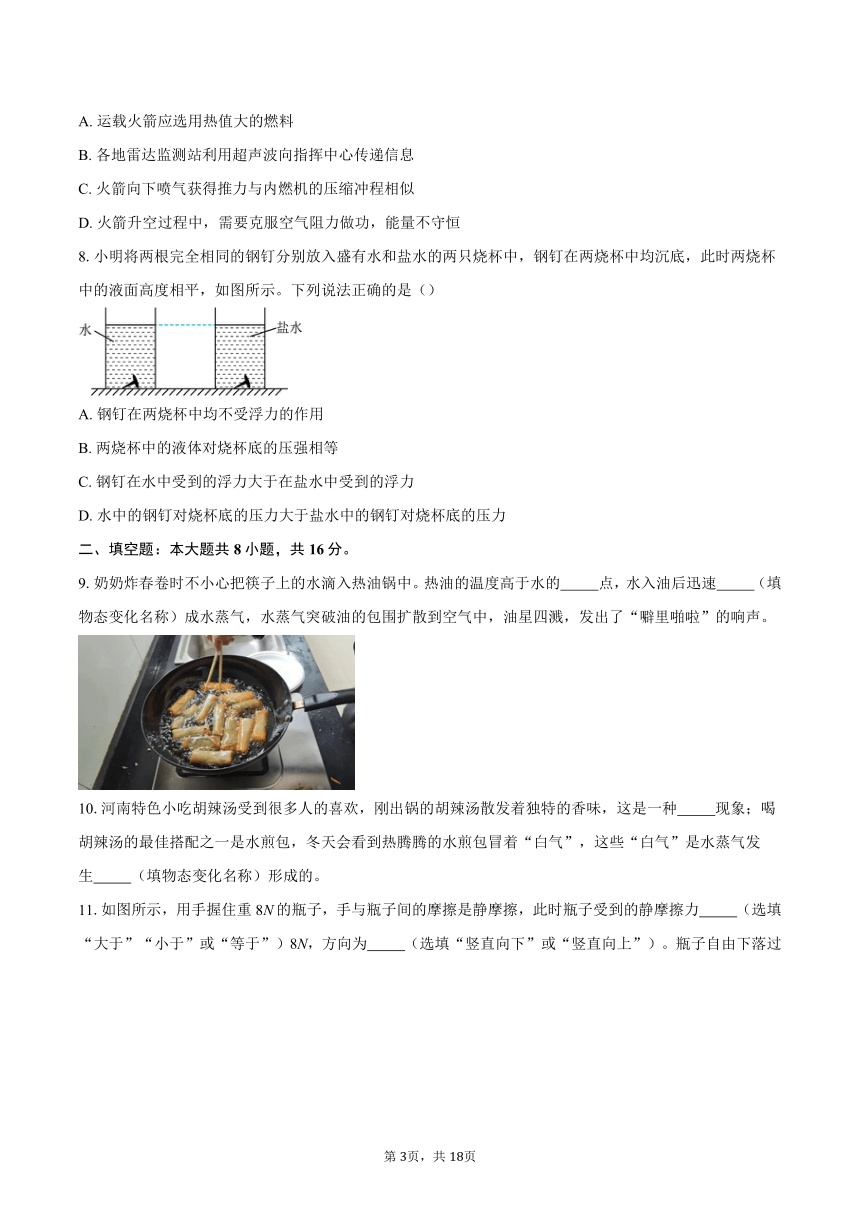

8.小明将两根完全相同的钢钉分别放入盛有水和盐水的两只烧杯中，钢钉在两烧杯中均沉底，此时两烧杯中的液面高度相平，如图所示。下列说法正确的是（）
A. 钢钉在两烧杯中均不受浮力的作用
B. 两烧杯中的液体对烧杯底的压强相等
C. 钢钉在水中受到的浮力大于在盐水中受到的浮力
D. 水中的钢钉对烧杯底的压力大于盐水中的钢钉对烧杯底的压力
二、填空题：本大题共8小题，共16分。
9.奶奶炸春卷时不小心把筷子上的水滴入热油锅中。热油的温度高于水的 点，水入油后迅速 （填物态变化名称）成水蒸气，水蒸气突破油的包围扩散到空气中，油星四溅，发出了“噼里啪啦”的响声。
10.河南特色小吃胡辣汤受到很多人的喜欢，刚出锅的胡辣汤散发着独特的香味，这是一种 现象；喝胡辣汤的最佳搭配之一是水煎包，冬天会看到热腾腾的水煎包冒着“白气”，这些“白气”是水蒸气发生 （填物态变化名称）形成的。

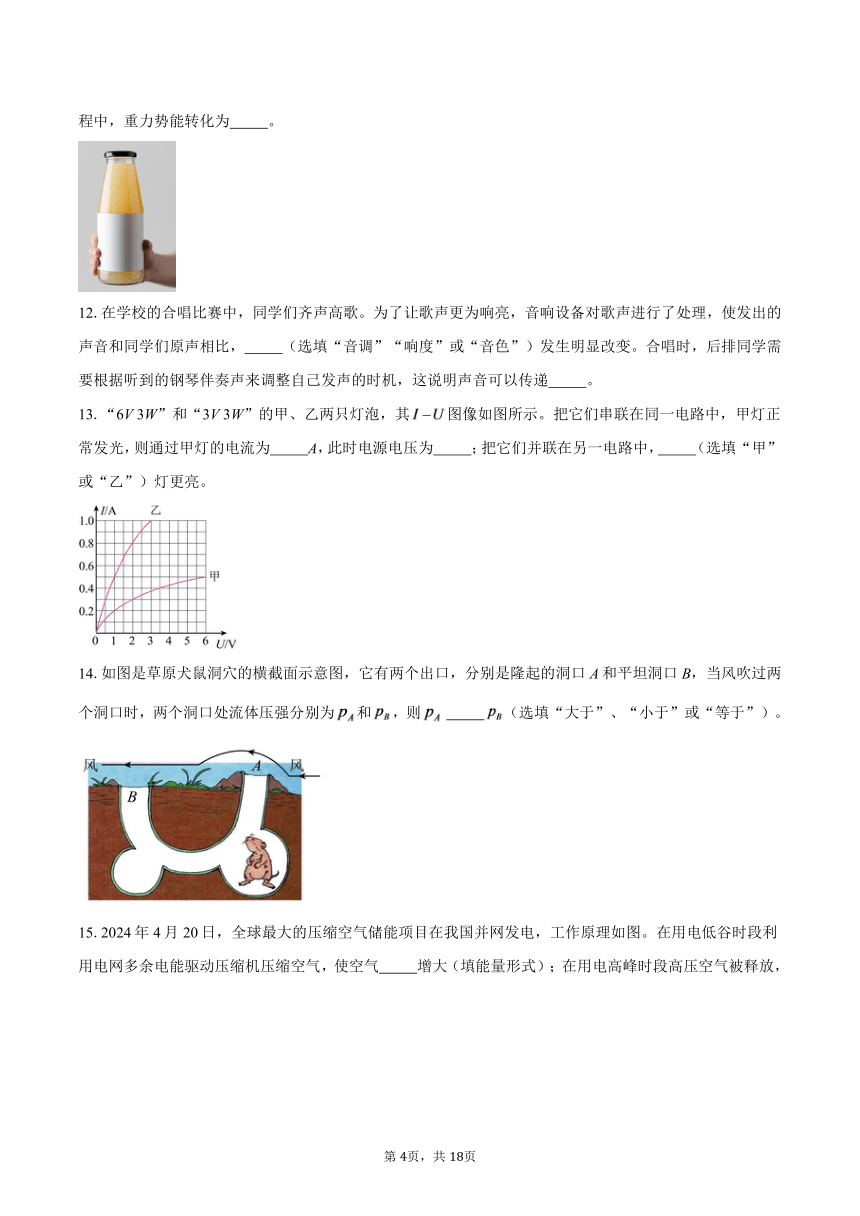

11.如图所示，用手握住重8N的瓶子，手与瓶子间的摩擦是静摩擦，此时瓶子受到的静摩擦力 （选填“大于”“小于”或“等于”）8N，方向为 （选填“竖直向下”或“竖直向上”）。瓶子自由下落过程中，重力势能转化为 。
12.在学校的合唱比赛中，同学们齐声高歌。为了让歌声更为响亮，音响设备对歌声进行了处理，使发出的声音和同学们原声相比， （选填“音调”“响度”或“音色”）发生明显改变。合唱时，后排同学需要根据听到的钢琴伴奏声来调整自己发声的时机，这说明声音可以传递 。
13.“6V 3W”和“3V 3W”的甲、乙两只灯泡，其图像如图所示。把它们串联在同一电路中，甲灯正常发光，则通过甲灯的电流为 A，此时电源电压为 ；把它们并联在另一电路中， （选填“甲”或“乙”）灯更亮。
14.如图是草原犬鼠洞穴的横截面示意图，它有两个出口，分别是隆起的洞口A和平坦洞口B，当风吹过两个洞口时，两个洞口处流体压强分别为和，则 （选填“大于”、“小于”或“等于”）。

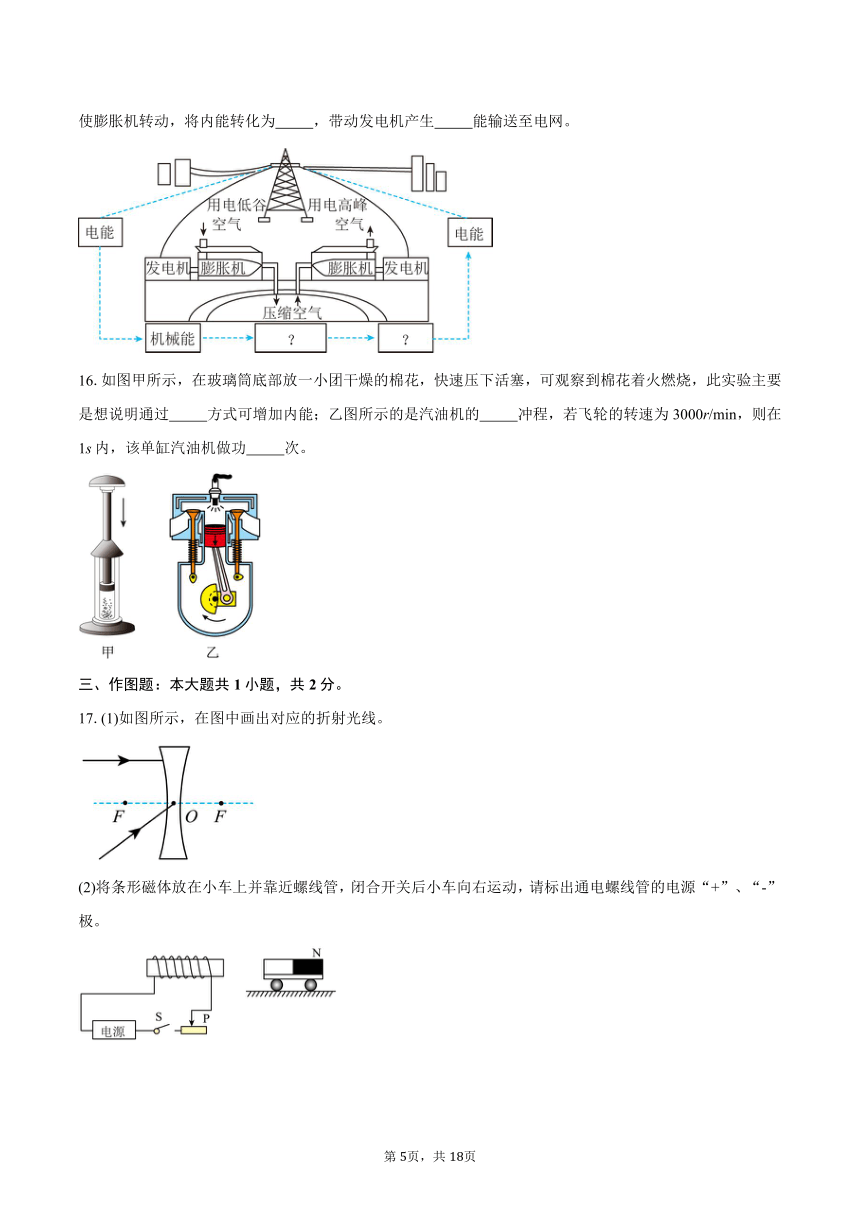

15.2024年4月20日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气 增大（填能量形式）；在用电高峰时段高压空气被释放，使膨胀机转动，将内能转化为 ，带动发电机产生 能输送至电网。
16.如图甲所示，在玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，此实验主要是想说明通过 方式可增加内能；乙图所示的是汽油机的 冲程，若飞轮的转速为3000r/min，则在1s内，该单缸汽油机做功 次。
三、作图题：本大题共1小题，共2分。
17.(1)如图所示，在图中画出对应的折射光线。
(2)将条形磁体放在小车上并靠近螺线管，闭合开关后小车向右运动，请标出通电螺线管的电源“+”、“-”极。
(3)如图所示，轻质杠杆OMN上挂一重物，用一个最小的力作用在杠杆上，使杠杆在图中位置平衡，请画出阻力的示意图；最小的动力的示意图，并标出动力臂。
四、实验探究题：本大题共4小题，共24分。
18.“做中学”是一种重要的学习方法，小明利用质量可忽略不计的塑料瓶开展实践体验活动。
(1)装满水的塑料瓶放在水平桌面上，如图甲所示，瓶子对桌面的压力和桌面对瓶子的支持力是一对 力；
(2)将装满水的塑料瓶先后正放、倒放在相同的海绵上，如图乙、丙所示，塑料瓶对海绵的压力 （选填“>”“<”或“=”），观察到海绵形变程度不同，说明压力的作用效果与 有关；
(3)在塑料瓶侧壁上下不同位置钻两个小孔，取下瓶盖，观察到水从小孔喷出的现象如图丁所示，此现象表明：同种液体内部压强的大小与液体的 有关。再次拧紧瓶盖，会看到小孔 （选填“A”“B”或“A”和“B”）立即停止出水，这是因为 的存在；
(4)塑料瓶停止出水后，再次将塑料瓶正放在海绵上，与图乙相比，会观察到海绵的形变程度更不明显，用这个规律可以解释的事例是： 。
A．限制货车超载 B．铁轨下面铺放枕木 C．破窗锤的敲击端做成锥状
19.在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用橡皮膜和注射器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：
（1）将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三者的中心在 ；
（2）将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，记下此时光屏所在的位置：
（3）用注射器向水透镜里加适量的水，水透镜对光的偏折能力变 ，此时屏上的像变得模糊，这是模拟近视眼看远处物体的情况。此时，应将光屏慢慢 水透镜（选填“靠近”或“远离”），直到光屏上出现清晰的像，这说明近视眼所成的像在视网膜的 ；
（4）将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴 透镜。
20.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，阻值约为10Ω。
(1)小明连接的电路如图甲所示，请你用笔画线代替导线帮助小明将电路连接完整 ，并使滑动变阻器此时接入电路阻值最大；
(2)正确连接电路后，闭合开关，发现小灯泡不发光，电压表示数很大，电流表没有明显的示数。造成这种现象的原因可能是： ；
(3)问题解决后，小明闭合开关，这时电压表的示数为1.5V，则应向 （选填“左”或“右”）移动滑动变阻器的滑片，直到电压表的示数为2.5V时为止，此时电流表的示数如图乙所示，则小灯泡的额定功率为 W；
(4)小明想测定一只额定电压是3.8V的小灯泡的额定功率，但是电流表已损坏，于是他重新选择实验器材，设计了如图丙所示的电路，已知R0=20Ω。请你帮他完成实验过程：
①将S1、S2闭合，S3断开，变阻器滑片调至最左端，读出电压表示数为6V；
②将S1、S3闭合，S2断开，移动滑动变阻器的滑片，使电压表的示数为3.8V，小灯泡正常发光；
③将开关S1、S2闭合，S3断开，保持变阻器滑片位置不变，读出此时的电压表示数4V，则此时滑动变阻器接入电路中的阻值是 Ω；
④小灯泡的额定功率P额= W。
21.如图所示，某同学利用铁架台、刻度均匀的匀质杠杆、细线、钩码若干（每个钩码重0.5N）等实验器材，探究杠杆的平衡条件。
【证据】
(1)实验前，杠杆在如图甲所示的位置保持静止，此时杠杆处于 （选填“平衡”或“非平衡”）状态，若要使其水平平衡，则应将平衡螺母向 调节；
(2)调节杠杆在水平位置平衡，除了消除杠杆自重对实验的影响外，还便于测量 ；
(3)将杠杆调成水平位置平衡后，如图乙所示，在A点挂4个钩码，则应在B点挂 个钩码，才能使杠杆在水平位置保持平衡；随后两边各取下一个钩码，杠杆 （选填“左”或“右”）端将下沉；
(4)多次实验后，得到的数据如下表：
实验次数 动力/ N 动力臂/ cm 阻力/ N 阻力臂/ cm
1 1 6 2 3
2 2 9 2 9
3 1.5 6 1 9
【解释】分析表中的实验数据，可得出杠杆的平衡条件是 ；
【交流】完成上述实验后，该同学又找来弹簧测力计，用弹簧测力计替代钩码，如图丙所示，在保持杠杆平衡的条件下，将弹簧测力计由a位置逐渐转至b位置，该过程中，弹簧测力计的示数将 （选填“变大”“变小”或“不变”）。
五、计算题：本大题共2小题，共16分。
22.如图，工人用的拉力，在内将重力为的物体匀速提高了，不计绳重和摩擦。在此过程中，求：
(1)动滑轮的重力是多少？
(2)拉力做功的功率是多少 W？
(3)此滑轮组的机械效率是多少？
23.休渔政策有利于海洋渔业持续、稳定、高质量发展。5月1日起，大部分地市开始进入海洋伏季休渔期：9月1日休渔期结束后，各渔港码头“千帆竞发”，渔船可出海进行捕捞作业。如图为某型号渔船，其部分参数如表。
总长度（ m） 34.2
宽度（ m） 6
排水量（ t） 200
最大吃水深度（ m） 2.1
发动机额定动力输出功率（ kW） 280
鱼舱容量 147
(1)该渔船满载时，求它受到的浮力；
(2)满载时，求船底受到海水的压强：取
(3)若发动机以额定动力输出功率运行，消耗燃油，求内能转化为机械能的效率。（=）
1.【答案】
【解析】A．惯性只跟质量有关，助跑起跳时运动员质量不变，则惯性不变，助跑起跳不能增大惯性，故A错误；
B．力可以改变物体的运动状态和形状。将静止的实心球掷出，是因为力可以改变物体的运动状态，故B正确；
C．同样方向、同样大小的力作用在足球的不同位置，球的运动路线会有很大的不同，这说明力的作用效果与力的作用点有关，故C错误；
D． 跑时，裁判员是通过比较通过相同的路程所用的时间判断小乐是冠军的，故D错误。
故选B。
2.【答案】
【解析】A．沸腾后锅盖被顶起过程中，将内能转化为机械能，汽油机的做功冲程将内能转化为机械能，汤沸腾后锅盖被顶起过程中的能量转化与汽油机的做功冲程相同，故A正确；
B．因为水的沸点与压强有关，压强增大，沸点升高，煮饭菜时高压锅的气压比普通锅内的气压高，所以水沸腾时高压锅内的温度高于普通锅内的温度，温度越高，食物熟的越快，故B错误；
C．电水壶用三线插头时，电水壶的金属外壳接地时，可避免因电器漏电时外壳带电，而发生触电事故，故不可以把用电器的三线插头改为两线插头代替，故C错误；
D．热量是过程量，不能说含有多少热量，故D错误。
故选A。
3.【答案】
【解析】“静影沉璧”描写的是平静的湖面倒映着明月的影子，原理是光的反射。
A．海市蜃楼是光在不均匀的介质中传播时发生折射形成的虚像，故A不符合题意；
B．水中塔“影”属于平面镜成像，是光的反射形成的，与“静影沉璧”原理相同，故 B符合题意；
C．日晷影子是由于光沿直线传播，光被物体挡住后，在物体后面形成的阴影区域，故C不符合题意；
D．铅笔“折断”是光从一种介质斜射入另一种介质时，传播方向发生偏折，属于光的折射现象，故 D不符合题意。
故选B。
4.【答案】
【解析】用一条带有箭头的直线表示光传播的径迹和方向，采用的是模型法，将光的传播情况用简单的模型来表示。
①在研究杠杆的平衡条件时，将撬棒抽象为绕某一固定点转动的硬棒，运用了理想模型法。
②探究压力对滑动摩擦力大小的影响时，保持接触面粗糙程度不变，改变压力，使用了控制变量法。
③探究阻力对物体运动的影响时，推理出物体不受阻力时的运动状态，使用了科学推理法。
④研究匀速直线运动时，将天宫课堂上抛出的“冰墩墩”的运动看成匀速直线运动，使用了理想模型法。
综上所述，①④与题目中所采用的研究方法相同，故A符合题意，BCD不符合题意。
故选A。
5.【答案】
【解析】A．若灯L1 断路，此时电路中只有L2接入电路，L2会亮，电压表测电源电压有示数，电流表测电路电流也有示数，不符合“一个电表几乎没有示数”，故 A不符合题意；
B．若灯L2 断路，此时电路中只有L1 接入电路，L1 会亮，电流表测电路电流有示数，电压表与L2并联，由于L2 断路，电压表相当于测断路处电压，示数几乎为0，故B符合题意；
C．若灯L1 短路，L2 也会被短路，两灯都不亮，不符合“只有一盏灯亮”，故 C不符合题意；
D．若灯L2短路，L1 也会被短路，两灯都不亮，不符合“只有一盏灯亮”，故 D不符合题意。
故选B。
6.【答案】
【解析】①角膜是眼球前部中央略向前凸的透明组织，是重要的屈光系统构成部分。晶状体则通过睫状肌的收缩或松弛改变曲度，调整眼睛看远近物体时的聚焦能力，角膜和晶状体共同作用相当于一个可变焦的凸透镜。因此可变焦的水透镜模拟的是角膜和晶状体的共同作用。故①正确；
②为了使像成在光屏中央，应调节烛焰、水透镜和光屏三者中心在透镜的主光轴上，故②正确；
③由图甲可知，物距大于像距，此时成倒立缩小的实像，当向水透镜注水时，透镜的焦距变小，对光的会聚能力增强，像提前会聚，因此需要将光屏靠近透镜，才能重新得到清晰的像，而近视眼是因为晶状体太厚，折光能力太强，或者眼球在前后方向上太长，导致远处物体的像成在视网膜的前方，凹透镜对光线有发散作用，因此近视需要佩戴凹透镜矫正，故该实验模拟的是近视的成因，故③正确；
④如果眼球晶状体的曲度过小或眼球前后径过短，近处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方，导致看不清近处的物体，形成远视眼。从水透镜里向外抽取适量的水，水透镜焦距增大，对光的会聚能力减弱，像会推迟会聚，可以探究远视眼的成因和矫正，故④错误。
综上所述，①②③正确。故ACD错误，B正确。
故选B。
7.【答案】
【解析】A．运载火箭的燃料使用热值大的燃料，与其他燃料相比，在燃烧同样质量的燃料的情况下，可以释放更多的热量，故A正确；
B．各地雷达监测站利用电磁波向指挥中心传递信息，故B错误；
C．火箭向下喷气获得推力的过程中，内能转化为机械能，原理与内燃机的做功冲程相同，故C错误；
D．所有的能量转化过程，都遵守能量守恒定律，所以火箭升空过程中，需要克服空气阻力做功，能量守恒，故D错误。
故选A。
8.【答案】
【解析】A．钢钉在两烧杯中均浸没，都受到浮力，故A错误；
B．两烧杯中的液面高度相平，但液体密度不同，根据 ，两烧杯中的液体对烧杯底的压强不相等，故B错误；
CD．钢钉在两烧杯中均浸没，排开液体的体积相同，因为盐水密度较大，根据 可知钢钉在水中受到的浮力小于在盐水中受到的浮力；对钢钉受力分析，钢钉在重力、支持力和浮力作用下静止，则有
根据力的相互作用，钢钉对烧杯底的压力
钢钉在水中受到的浮力小于在盐水中受到的浮力，所以水中的钢钉对烧杯底的压力大于盐水中的钢钉对烧杯底的压力，故C错误，D正确。
故选D。
9.【答案】
【解析】[1][2]标准大气压下，水的沸点为100℃，植物油的沸点均在100℃以上。水进入油中时，由于油的温度高于水的沸点，所有的水迅速汽化为水蒸气，这些水蒸气自油中冲出时，会发出响声。
10.【答案】
【解析】[1]刚出锅的胡辣汤有着独特的香味，是胡辣汤的香味分子进入空气，发生了扩散现象，扩散现象说明分子在永不停息地做无规则运动。
[2]物质由气态变为液态属于液化，“白气”是水蒸气遇冷放热液化形成的。
11.【答案】
【解析】[1][2]手握住瓶子在竖直方向上处于静止状态，瓶子此时受平衡力作用，瓶子受到的摩擦力和重力是一对平衡力，大小相等、方向相反，故此时瓶子受到的静摩擦力等于8N，方向是竖直向上。
[3]瓶子在下落的过程中，质量不变，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能。
12.【答案】
【解析】[1]响度表示声音的强弱或大小，音响设备处理歌声使其更响亮，也就是增大了声音的强弱程度，所以是响度发生明显改变。
[2]后排同学根据听到的钢琴伴奏声来调整自己发声的时机，这是利用声音所包含的内容来做出行动判断，说明声音可以传递信息。
13.【答案】
【解析】[1]因甲灯标有“6V 3W”，甲灯正常发光，由 得此时通过甲灯的电流为 。
[2]甲、乙两灯串联，所以通过两灯的电流相等，电源电压是甲、乙两灯的电压之和。由 图像可知当通过甲灯的电流为0.5A时，乙灯两端的电压为1V，所以电源电压为 。
[3]甲、乙两灯并联在另一电路中时，两灯两端的电压相等，由 图像可知此时通过甲灯的电流小于通过乙灯的电流，由 可得乙灯的功率大于甲灯的功率，即并联时乙灯更亮。
14.【答案】
【解析】从横截面示意图可以看出，当风吹过两个洞口时，由于洞口A隆起，使得风在通过A口时流速增大；而洞口B平坦，风通过B口时流速相对较小。根据流体压强与流速的关系，流速大的地方压强小，流速小的地方压强大。因此，A口处的流体压强pA会小于B口处的流体压强pB。
15.【答案】
【解析】[1]由题意可知，在用电低谷时段利用电网多余电能驱动压缩机压缩空气，对空气做功，使空气内能增大。
[2][3]在用电高峰时段高压空气被释放，空气对膨胀机做功，使膨胀机转动，将内能转化为机械能，带动发电机产生电能输送至电网。
16.【答案】
【解析】[1]在玻璃筒的底部放一小团干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来；说明压缩筒内空气做功，使空气的内能增加。
[2]从图中可以看出，气门都关闭、火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程。
[3]四冲程汽油机的飞轮转速为 ，则该飞轮每秒钟转50圈，因为一个工作循环飞轮转2圈，完成4个冲程，做功1次，所以1s内，飞轮转50圈，共25个工作循环，共做功25次。
17.【答案】
【解析】（1）平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过凹透镜光心的光线其传播方向不变；如图所示：
（2）开关闭合后，小车向右运动，由同名磁极相互排斥可知，通电螺线管的右端为S极，左端是N极。由安培定则可知，电流从通电螺线管的右端流入，左端流出，故电源的右端是正极，左端是负极，如图所示：
（3）阻力 作用在M点，是由物体的重力产生的拉力，方向是竖直向下的；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用点在N点，当以ON作为动力臂时，动力臂最长，此时动力最小；为使杠杆在图示位置平衡，动力的方向应该垂直于ON斜向上，如图所示：

18.【答案】
【解析】（1）瓶子对桌面的压力与桌面对瓶子的支持力大小相等、方向相反、作用在同一直线上、作用在不同的物体上，是一对相互作用力。
（2）[1][2]如图乙、丙所示，瓶子正放与倒放时，对海绵的压力都等于自身的重力，大小是相同的，即 ，丙中受力面积较小，海绵的凹陷程度较大，说明压力的作用效果与受力面积有关。
（3）[1]由图丁可知，A、B两处深度不同，且B处的深度比A处的深度要大，此时B处的喷射得更远，说明B处水的压强要大于A处水的压强，因此可知，同种液体内部压强的大小与液体的深度有关。
[2][3]再次拧紧瓶盖时，两孔和空气接触部分都有大气压的存在，但是B孔上面还有一段水柱，即B孔受到水的压强与瓶内气压之和较大，所以B孔会有水流出，而A孔会有空气不断进入，则不会有水流出，故小孔A立即停止出水，而小孔B仍然能出水。
（4）塑料瓶停止出水后，再次将塑料瓶正放在海绵上，与图乙相比受力面积相同，压力大小不同，探究的是压力的作用效果与压力大小的关系。观察到海绵的形变程度更不明显，说明受力面积相同时，压力越大，压力的作用效果越明显。
A．限制货车超载是在受力面积一定时通过减小压力大小来减小压强，故A符合题意；
B．铁轨下面铺放枕木是在压力一定时通过增大受力面积减小压强，故B不符合题意；
C．破窗锤的敲击端做成锥状是在压力一定时通过减小受力面积增大压强，故C不符合题意。
故选A。
19.【答案】
【解析】（1）[1]将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
（3）[2][3][4]根据近视眼的成因，向水凸透镜内注入水，凸透镜变厚，此时凸透镜对光的折射能力变强，若将光屏向左移动适当距离，即将光屏慢慢靠近透镜，再次得到清晰的像，说明像成在光屏之前，这说明近视眼所成的像在视网膜的前面。
（4）[5]近视眼的像成在视网膜之前，需佩戴具有发散作用的凹透镜进行矫正。
20.【答案】
【解析】（1）根据实验，电路是串联的，电压表测灯泡两端电压，已知灯泡的额定电压是2.5V，电压表选择小量程并联在灯泡两端，此时变阻器的滑片在最左端，因此变阻器的右下接线柱接入电路，连接实物如下图所示：
（2）闭合开关，发现小灯泡不发光，电流表没有明显的示数，说明电路发生断路，电压表示数很大，则可能是灯泡发生断路，电压表串联接入电路，测电源电压。
（3）[1]小明闭合开关，这时电压表的示数为1.5V，应使灯泡两端电压变大，变阻器两端电压变小，由串联分压原理可知，变阻器接入电路中的电阻变小，滑片向右调节。
[2]电流表选择小量程接入电路，分度值是0.02A，乙图中电流表的读数为0.3A，则小灯泡的额定功率为
（4）[1][2]据图可知，将S1、S2闭合，S3断开，变阻器滑片调至最左端，此时电路为R0单独串联，电压表的示数为6V，即电源电压是6V；将S1、S3闭合，S2断开，此时电路为变阻器和灯泡串联，电压表测灯泡两端电压，移动滑动变阻器的滑片，使电压表的示数为3.8V，灯泡正常发光；将开关S1、S2闭合，S3断开，保持变阻器滑片位置不变，此时电路为变阻器和R0串联，电压表测R0两端电压，此时的电压表示数4V，此时电路中的电流为
变阻器两端电压为
滑动变阻器接入电路中的阻值是
则当变阻器和灯泡串联时，灯泡正常发光时，变阻器的电阻为10Ω，变阻器两端电压为
电路中的电流为
小灯泡的额定功率为
21.【答案】
【解析】（1）[1]杠杆静止或匀速转动时都属于平衡状态，甲图中杠杆处于静止状态，所以此时杠杆是平衡状态。
[2]甲图中，杠杆的右端上翘，说明左端沉，所以应将平衡螺母向右端移动，直至杠杆在水平位置平衡。
（2）当杠杆在水平位置平衡时，支点到悬挂点的距离就是力臂，所以杠杆在水平位置平衡，还可以便于测量力臂。
（3）[1]设杠杆时一个格的长度为L，一个钩码的重力为G，根据杠杆平衡条件可得4G×3L=nG×2L
解得n=6，即在B点挂6个钩码，能使杠杆在水平位置保持平衡。
[2]两边各取下一个钩码后，左端力与力臂的乘积为3G×3L=9GL
右端力与力臂的乘积为5G×2L=10GL
右端比左端大，所以杠杆右端下沉。
（4）[1]由表可知，每次实验中，动力与动力臂的乘积均等于阻力与阻力臂的乘积，所以可得出杠杆平衡的条件为F1L1=F2L2。
[2]若保持杠杆平衡状态不变，将弹簧测力计由a方向缓慢转动到b方向的过程中，阻力和阻力臂不变，而弹簧测力计拉力的力臂变小，由杠杆平衡原理知，拉力变大，即弹簧测力计的示数变大。
22.【答案】
【解析】详细答案及解析过程见答案
23.【答案】
【解析】详细答案及解析过程见答案
