4.6电流与电压、电阻的关系

课件26张PPT。第6节

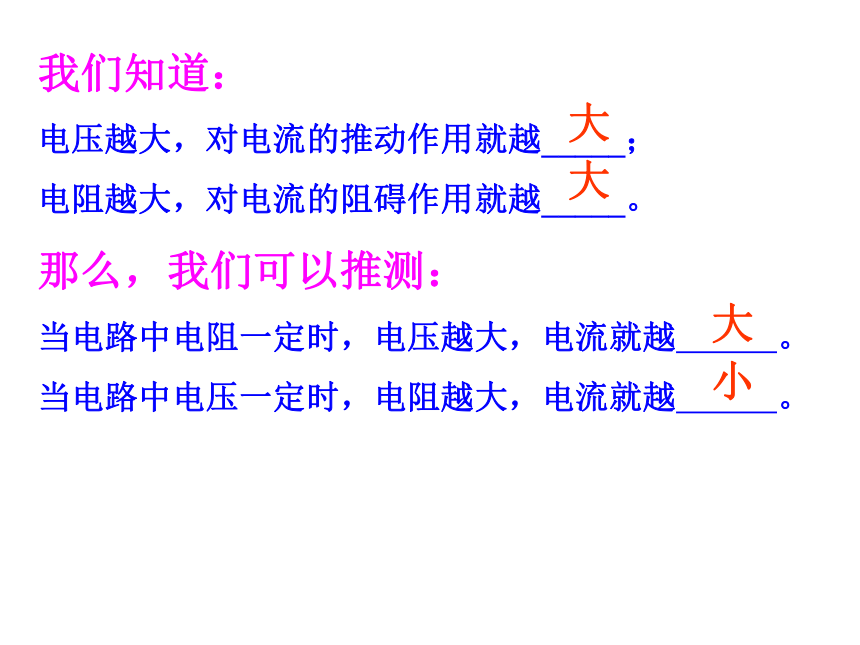

电流与电压和电阻关系我们知道：
电压越大，对电流的推动作用就越_____；
电阻越大，对电流的阻碍作用就越_____。
那么，我们可以推测：
当电路中电阻一定时，电压越大，电流就越　　　。

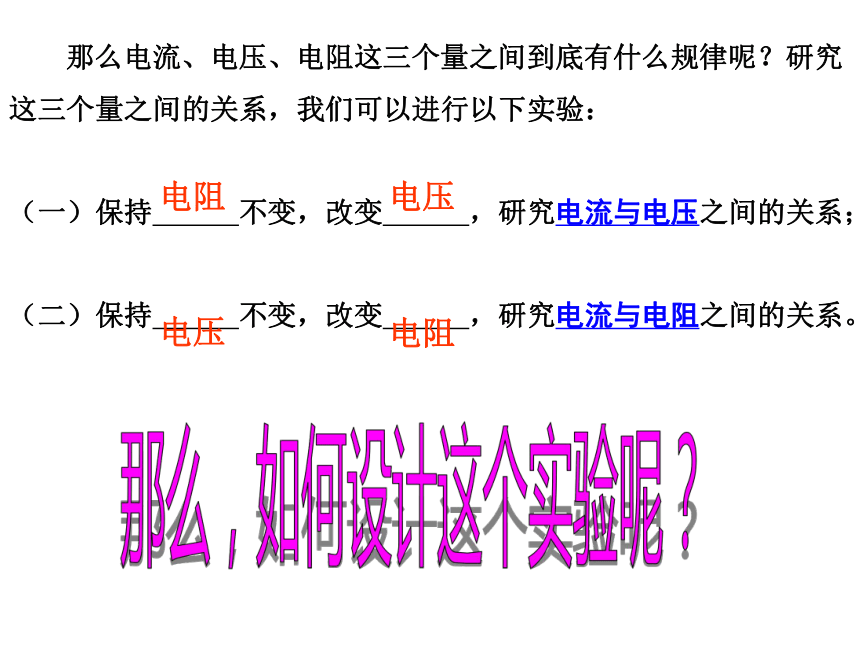

当电路中电压一定时，电阻越大，电流就越　　　。大大小大 那么电流、电压、电阻这三个量之间到底有什么规律呢？研究
这三个量之间的关系，我们可以进行以下实验：
（一）保持　　　不变，改变　　　，研究电流与电压之间的关系；

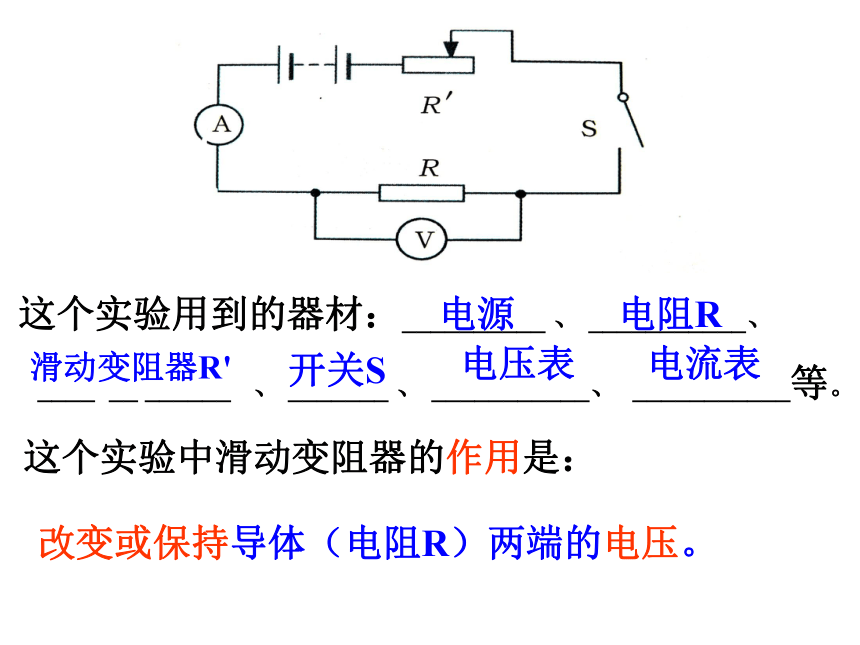

（二）保持　　　不变，改变　　　，研究电流与电阻之间的关系。电阻电压电压电阻那么，如何设计这个实验呢？这个实验中滑动变阻器的作用是：
　　这个实验用到的器材：__________ 、 ___________、

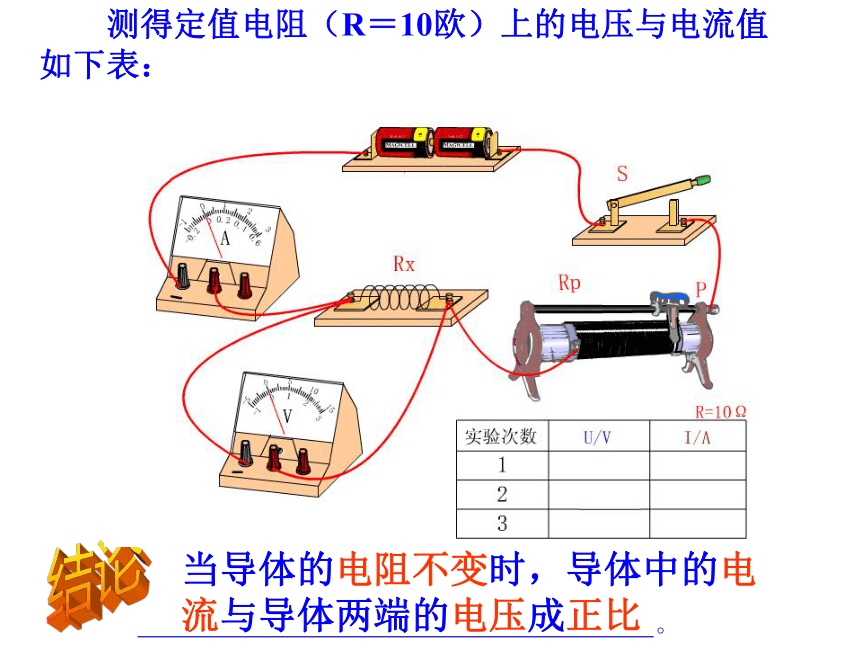

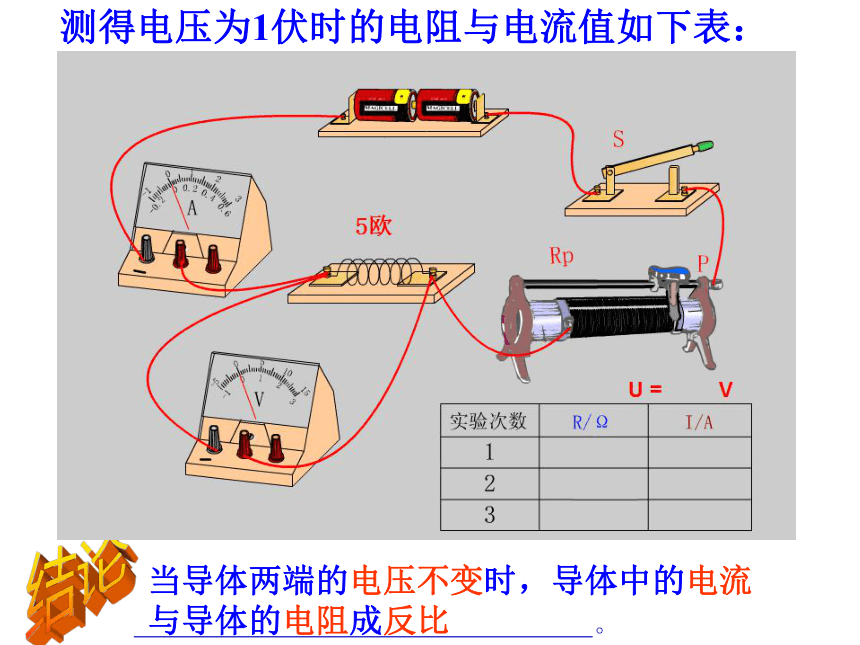

____ __ ______ 、 _______ 、 ___________、 ___________等。电源电阻R滑动变阻器R'开关S电压表电流表改变或保持导体（电阻R）两端的电压。　　测得定值电阻（R＝10欧）上的电压与电流值如下表：结论测得电压为1伏时的电阻与电流值如下表：　　　　　　　　　　　　　　　　　　　　　　　

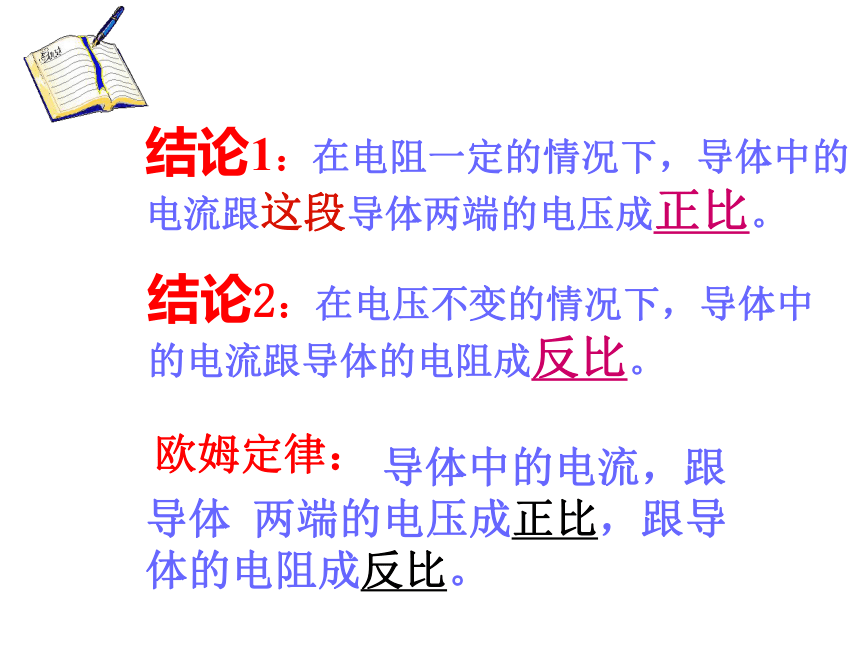

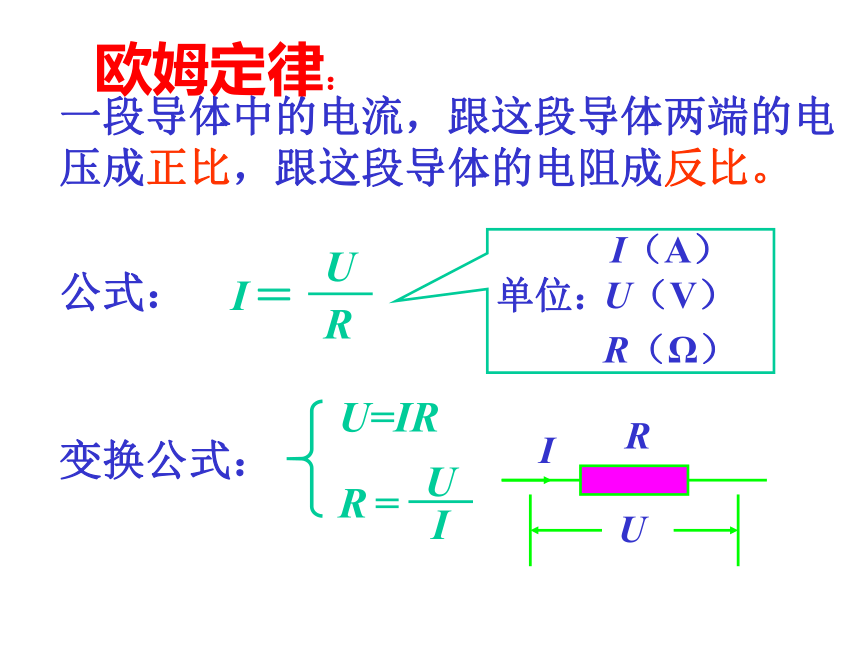

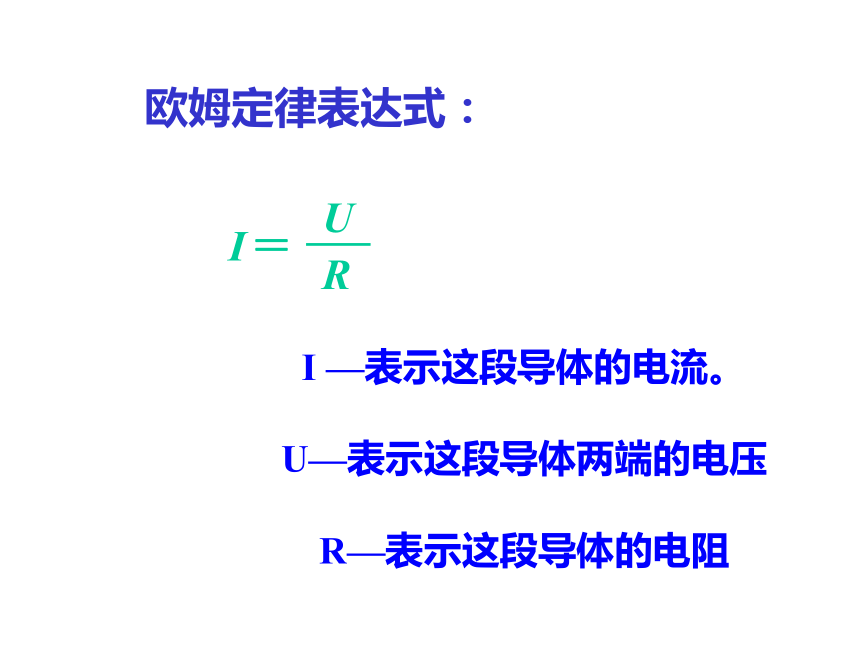

　　　　　　　　　　　　　　　　。当导体两端的电压不变时，导体中的电流与导体的电阻成反比结论结论1：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：在电压不变的情况下，导体中的电流跟导体的电阻成反比。 导体中的电流，跟导体 两端的电压成正比，跟导体的电阻成反比。欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式： ??????????????????????????????????????? ??欧姆是一个很有天才和科学抱负的人，他长期担任中学教师，由于缺少资料和仪器，给他的研究工作带来不少困难，但他在孤独与困难的环境中始终坚持不懈地进行科学研究，自己动手制作仪器。??欧姆定律发现初期，许多物理学家不能正确理解和评价这一发现，并遭到怀疑和尖锐的批评。研究成果被忽视，经济极其困难，使欧姆精神抑郁。直到1841年英国皇家学会授予他最高荣誉的科普利金牌，才引起德国科学界的重视。??? 人们为纪念他，将测量电阻的物理量单位以欧姆的姓氏命名。??? 　 　　德国物理学家欧姆研究了电流与电压、电阻的
关系，在1827年得出了如下结论：　　　　导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个结论叫　　　　　。欧姆定律它可写成公式____________。公式可变形成：U=IR　　公式中U的单位是　　，I的单位是　　，R的单位是　　。伏安欧 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比。你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。表二：分析表一所得到的数据可得结论
_____________________________________
分析表二所得到的数据可得结论:
____________________________________
　　__________________________________________________________________
3、某同学做“研究电流和电压、电阻的关系”的实验，实验中得到了如下的两组数据：　　表一：二、计算：欧姆定律的应用 例题1　一只电灯泡正常工作时的灯丝电阻是
242欧，如果电灯线路的电压是220伏，求灯丝
中通过的电流。解：已知R＝242欧，U＝220伏，
　　I＝U/R＝220伏/242欧＝0.9安
答：电流是0.9安。例题2　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安
　　因为I＝U/R，所以
　　U＝IR＝10安×22欧＝220伏
答：电压是220伏。例题3　一个定值电阻与一个滑动变阻器串联后
接在电源上，用电压表测得定值电阻两端的电压
是6伏，又用电流表测得通过定值电阻的电流是
0.3安，求这个定值电阻的阻值。解：已知U＝6伏，I＝0.3安
　　因为I＝U/R，所以
　　R＝U/I＝6伏/0.3安＝20欧
答：阻值是20欧。 如图所示，电源电压为12伏，保持不变。电阻R1=20欧， 电键SA闭合后，电流表示数为0.2安。问：R1两端的电压多大？电阻R2的阻值多大？ 2.试根据欧姆定律，完成下列表格。 4155 如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值 ，压力表示数 (选填“变大”、“变小”或“不变”)。 在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为 Ω；将A和B并联后接在电压为2.OV的电源两端，则通过A和B的总电流是 A。如图所示，当甲电路中的开关S闭合时，
两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为 ( )
A、1.2V，6V B、6V，1.2V
C、4.8V，1.2V D、1.2V，4.8V1．如图所示的电路，电阻R1的阻值为40欧，R2的阻值为60欧。电键S闭合时，电流表A的示数为0.3安，求：
（1）电源电压U。
（2）通过R2的电流I2。2．如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S闭合时，电流表示数为0.5安。求：（1）电源电压；（2）电阻R2的阻值。3．如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。
