14.拧螺丝的学问
【苏教版五年级第四单元 简单机械】
1
导入

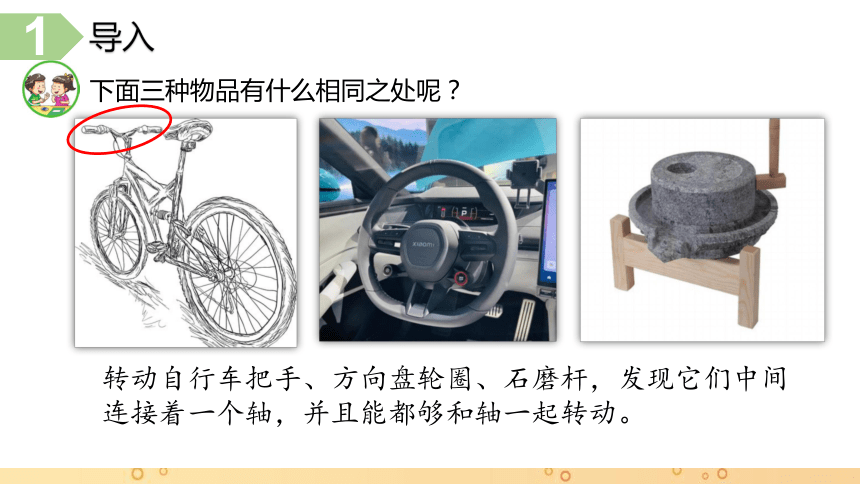

下面三种物品有什么相同之处呢？
转动自行车把手、方向盘轮圈、石磨杆，发现它们中间连接着一个轴，并且能都够和轴一起转动。
2
认识轮轴

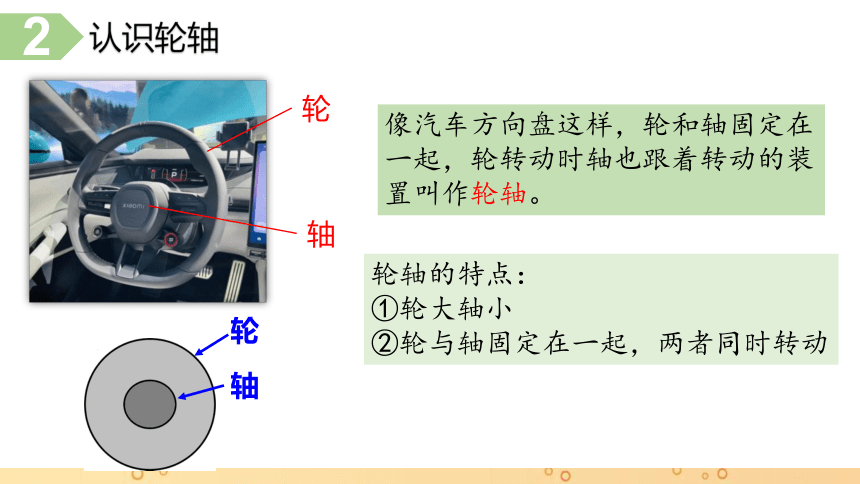

像汽车方向盘这样，轮和轴固定在一起，轮转动时轴也跟着转动的装置叫作轮轴。
轴
轮
轮轴的特点：
①轮大轴小
②轮与轴固定在一起，两者同时转动
轮
轴
2
认识轮轴

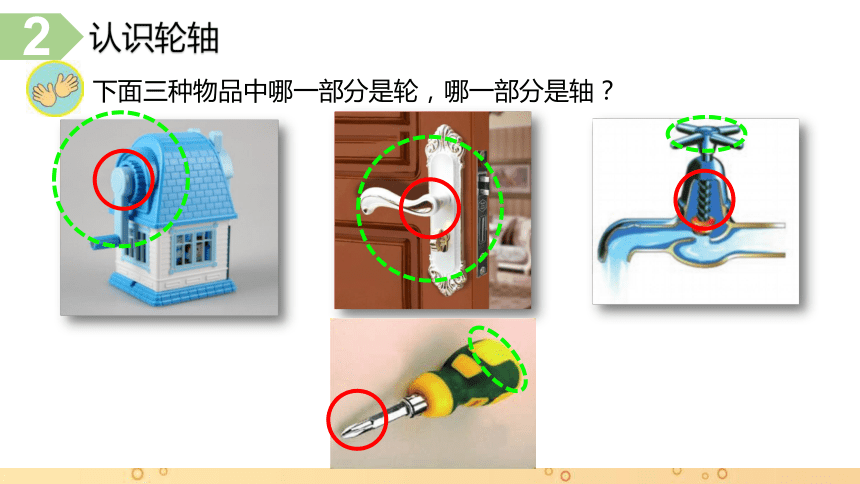

下面三种物品中哪一部分是轮，哪一部分是轴？
3
轮轴的作用

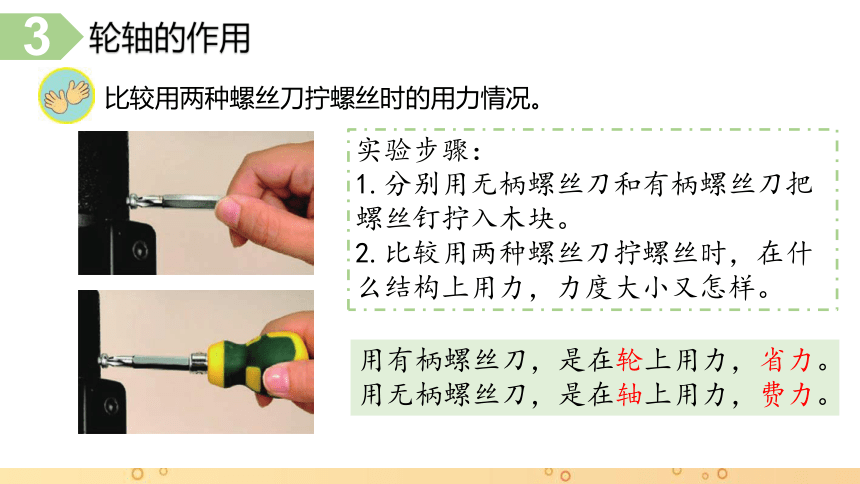

比较用两种螺丝刀拧螺丝时的用力情况。
用有柄螺丝刀，是在轮上用力，省力。
用无柄螺丝刀，是在轴上用力，费力。
实验步骤：
1.分别用无柄螺丝刀和有柄螺丝刀把螺丝钉拧入木块。
2.比较用两种螺丝刀拧螺丝时，在什么结构上用力，力度大小又怎样。
3

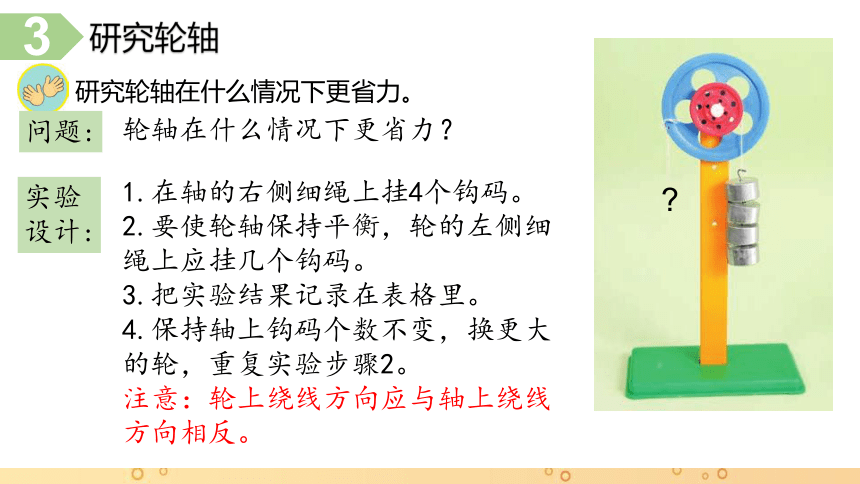

研究轮轴
研究轮轴在什么情况下更省力。
问题:
实验设计:
轮轴在什么情况下更省力？
1.在轴的右侧细绳上挂4个钩码。
2.要使轮轴保持平衡，轮的左侧细绳上应挂几个钩码。
3.把实验结果记录在表格里。
4.保持轴上钩码个数不变，换更大的轮，重复实验步骤2。
注意：轮上绕线方向应与轴上绕线方向相反。

3
研究轮轴
实验记录:
研究轮轴在什么情况下更省力。
3
研究轮轴
当轮轴平衡时，在轴和轮上所挂钩码的个数相同吗？
换更大的轮后，所挂钩码的个数有变化吗？
想一想：是在轮上用力省力，还是在轴上用力省力？
轮轴平衡时，轮上悬挂的钩码少，轴上悬挂的钩码多。
轮越大，悬挂的钩码越少，轮轴也越省力。
钩码数量的多少，表示用力的大小。在轮上用力更省力。
4
轮轴的应用
使用下图中的各种用具时，哪些是在轮上用力？哪些是在轴上用力？
在轴上用力，可利用其在手心连续滚动多圈，使叶片快速转动。
擀面杖，在轴上用力，使轮转动的距离远。
4
轮轴的应用
使用下图中的各种用具时，哪些是在轮上用力？哪些是在轴上用力？
石磨，在轮上用力。
套筒扳手，在轮上用力。
4
轮轴的应用
分析下面轮轴类工具，在轮上用力的画“ √ ”，在轴上用力的“ ○ ”。
4
轮轴的应用
轮轴的用途
在明代科学家宋应星所著的《天工开物》中，记载了我国古代使用轮轴的许多发明创造，如筒车、辘轳（lù lu）、飏（yáng）扇、翻车等工具，这些发明创造极大地提高了生产劳动的效率。直到现在，有些工具仍然在使用。
4
轮轴的应用
内六角扳手也是一种轮轴工具。在拧内六角螺丝时，怎样做更省力？为什么？
把长柄作为轮，把短柄作为轴，转动长柄拧螺丝，更省力。因为手柄好比轮轴上的轮，扳手与螺丝的接触面好比轴，由于轴不变，轮越大就越省力。
