专题训练一　电路的识别与连接
电路状态的识别

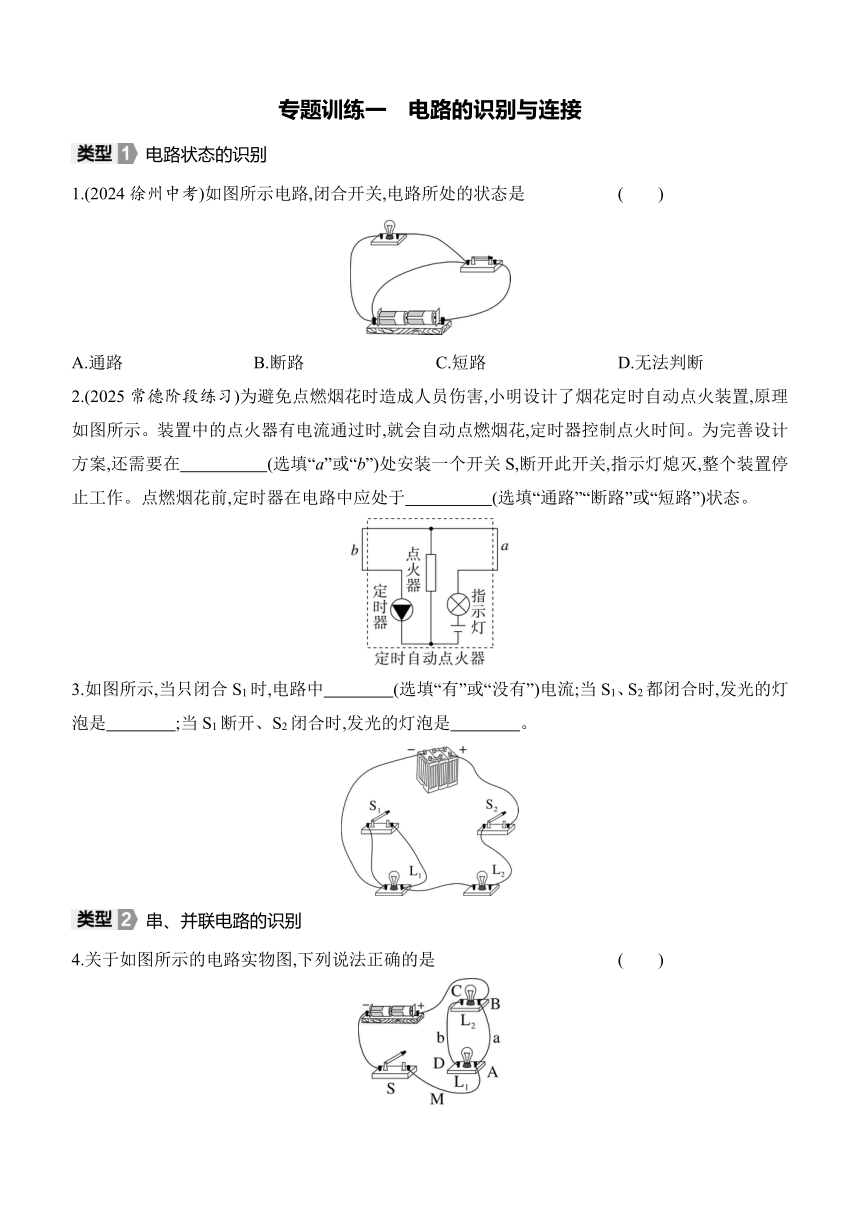

1.(2024徐州中考)如图所示电路,闭合开关,电路所处的状态是 (　　)
A.通路 B.断路 C.短路 D.无法判断
2.(2025常德阶段练习)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。为完善设计方案,还需要在　　　　　(选填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作。点燃烟花前,定时器在电路中应处于　　　　　(选填“通路”“断路”或“短路”)状态。
3.如图所示,当只闭合S1时,电路中　　　　(选填“有”或“没有”)电流;当S1、S2都闭合时,发光的灯泡是　　　　;当S1断开、S2闭合时,发光的灯泡是　　　　。
串、并联电路的识别
4.关于如图所示的电路实物图,下列说法正确的是 (　　)
A.闭合开关后两个灯泡并联,所以都能正常发光
B.闭合开关后,由于短路,灯泡L1和L2将会被烧坏
C.去掉导线a,两个灯泡并联
D.把导线M从接线柱A改接到接线柱D上,两个灯泡并联

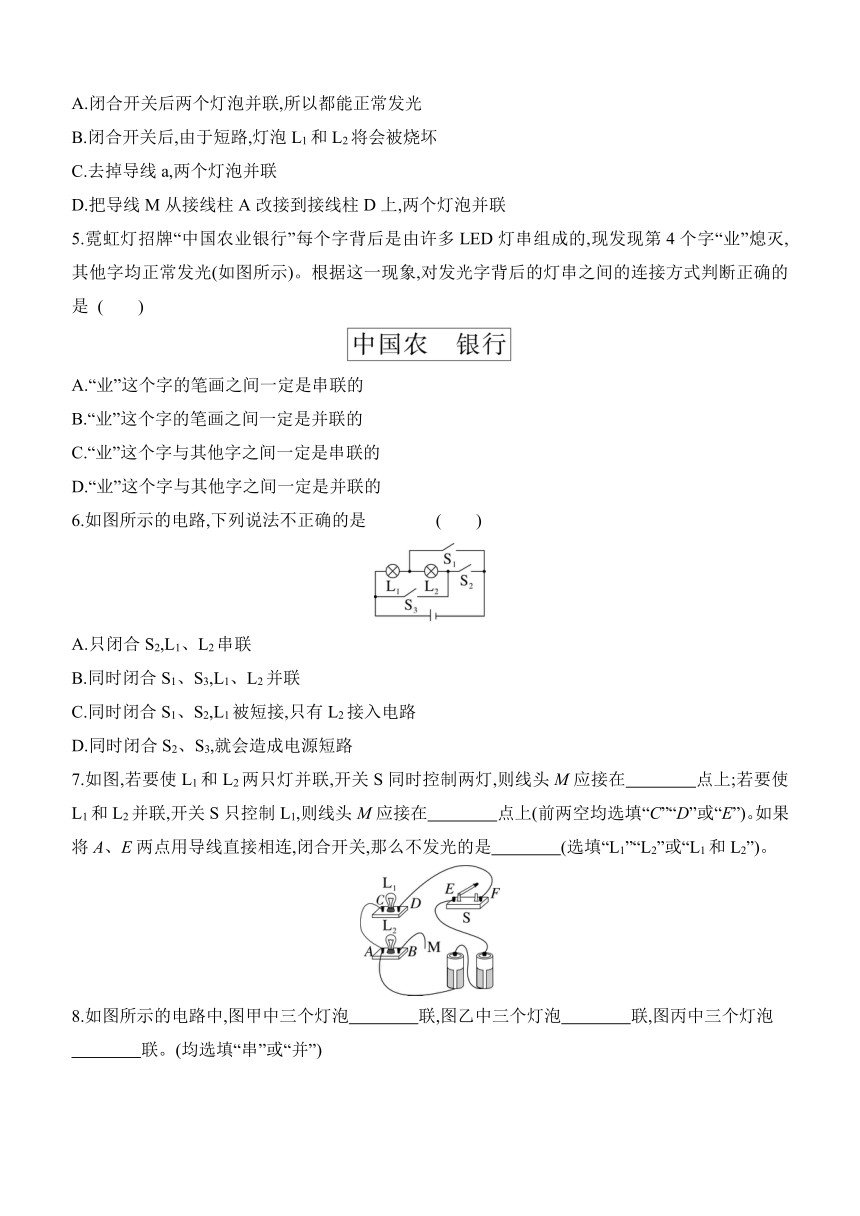

5.霓虹灯招牌“中国农业银行”每个字背后是由许多LED灯串组成的,现发现第4个字“业”熄灭,其他字均正常发光(如图所示)。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是 (　　)
A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的
6.如图所示的电路,下列说法不正确的是 (　　)
A.只闭合S2,L1、L2串联
B.同时闭合S1、S3,L1、L2并联
C.同时闭合S1、S2,L1被短接,只有L2接入电路
D.同时闭合S2、S3,就会造成电源短路
7.如图,若要使L1和L2两只灯并联,开关S同时控制两灯,则线头M应接在　　　　点上;若要使L1和L2并联,开关S只控制L1,则线头M应接在　　　　点上(前两空均选填“C”“D”或“E”)。如果将A、E两点用导线直接相连,闭合开关,那么不发光的是　　　　(选填“L1”“L2”或“L1和L2”)。
8.如图所示的电路中,图甲中三个灯泡　　　　联,图乙中三个灯泡　　　　联,图丙中三个灯泡
　　　　联。(均选填“串”或“并”)
连接电路

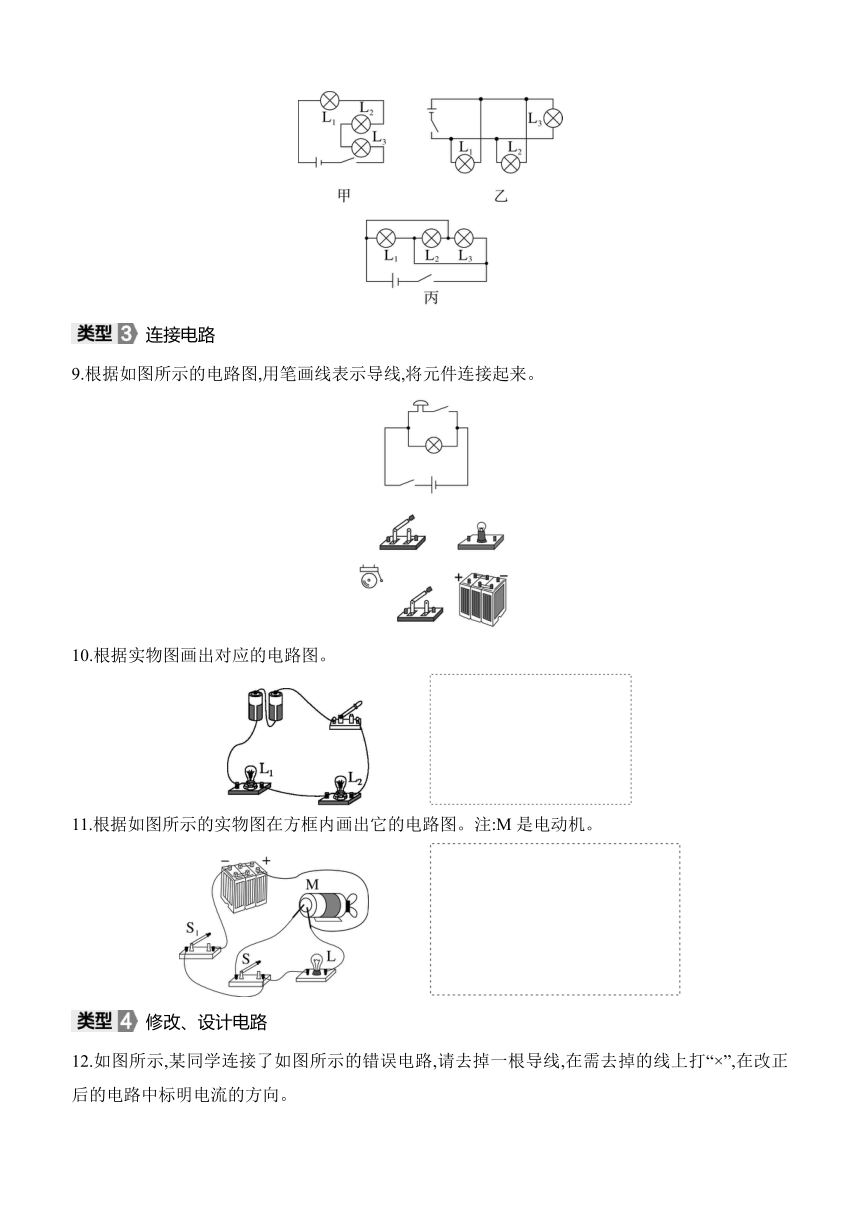

9.根据如图所示的电路图,用笔画线表示导线,将元件连接起来。
10.根据实物图画出对应的电路图。
11.根据如图所示的实物图在方框内画出它的电路图。注:M是电动机。
修改、设计电路
12.如图所示,某同学连接了如图所示的错误电路,请去掉一根导线,在需去掉的线上打“×”,在改正后的电路中标明电流的方向。
13.如图所示,请你在图中只改动一根导线,使两灯构成并联关系。(在需要改动的导线上打“×”,再画出重新连接的导线)
14.(2024山西中考节选)在项目化学习中,科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器,如图所示,可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻()、一个电动机()和两个开关组成的并联电路。请你在虚线框内画出烘干器内部电路图。(发热电阻不能单独工作出现“干烧”现象)
【详解答案】
1.C　解析:由题图可知,当开关闭合时,相当于一根导线直接接在电源的两端,此时电路短路,电源可能被烧坏。故C符合题意,ABD不符合题意。故选C。
2.a　通路
解析:根据题意知,断开此开关,指示灯熄灭,整个装置停止工作,所以,该开关应与指示灯串联,同时能控制整个电路;由电路图可知,开关S应安装在a处。由电路图知,定时器与点火器并联;点燃烟花前,只有定时器是通路时(相当于一根导线),才能将点火器短路,使点火器不能工作;否则,在进行倒计时时,点火器工作会点燃烟花造成人员伤害。
3.没有　L2　L1和L2
解析:当只闭合S1时,电路断路,电路中没有电流。当S1、S2都闭合时,灯泡L1被短路,电流经过灯泡L2,发光的灯泡是L2。当S1断开、S2闭合时,两个灯泡串联,发光的灯泡是L1和L2。
4.D　解析:开关闭合后,电流将从电源正极经过导线a、导线M、开关S,直接回到电源负极,造成电源短路,两只灯泡都不发光,但灯泡L1和L2不会被烧坏,故AB错误;去掉导线a,电流将从电源正极经过灯泡L2、导线b、灯泡L1、导线M、开关S后,流回负极,所以两灯是串联关系,故C错误;把导线M从接线柱A改接到接线柱D上,开关S闭合后,电流将从电源正极,分别流入两灯泡,然后汇合经过开关S回到电源负极,两灯泡是并联的,故D正确。故选D。
5.D　解析:由题图可知,“业”字熄灭,其他字均正常发光,说明各个字之间能够独立工作,互不影响,因此“业”字与其他字之间为并联电路;“业”字熄灭,可能是该字的各笔画之间串联,也可能各笔画之间并联,只是刚好干路断开了。综上所述,D正确,ABC错误。故选D。
6.C　解析:若闭合开关S2,电流从电源正极流出,依次通过L1、L2、S2,最后回到电源负极,此时两灯串联,故A正确;若同时闭合开关S1和S3,电流从电源正极流出分成两支,一支通过L1,另一支通过S3、L2,两支电流汇合到S1后回到电源负极,此时两灯并联,故B正确;同时闭合S1、S2,L2被短接,只有L1接入电路,故C错误;若同时闭合S2和S3,电流从电源正极流出,经S3和S2直接回到电源负极,电源被短路,由于电流过大会烧坏电源,故D正确。故选C。
7.D　E　L1和L2
解析:若要使L1、L2两只灯并联在电路中,且开关S同时控制两灯,则开关应在干路中,所以线头M应接在D点上;若要使L1、L2并联在电路中,且开关S只控制L1,则开关应在L1支路中,所以线头M应接在E点上。如果将A、E两点用导线直接相连,导线直接将电源正负极相连,发生电源短路,L1和L2都不亮。
8.串　并　并
解析:由图甲可知,电路中只有一条电流的路径,三个灯泡之间相互影响,所以三个灯泡串联;由图乙可知,电路中有三条电流的路径,灯泡之间互不影响,所以三个灯泡并联;由图丙可知,电路中有三条电流的路径,灯泡之间互不影响,所以三个灯泡并联。
9.如图所示:
10.如图所示:
11.如图所示:
解析:由实物图知,电动机M与L并联,开关S1控制所有用电器,即在干路上;开关S控制电动机M,因此串联在电动机M所在的支路。
12.如图所示:
解析:由题图可知,当开关闭合后,电源被短路,电流从正极出发由导线直接流回电源负极,会烧坏电源,所以应当将电源正极与开关左侧接线柱之间的导线去掉。
13.如图所示:
14.如图所示:
解析:由题意知,内部电路是由一个发热电阻、一个电动机和两个开关组成的并联电路,且发热电阻不能单独工作出现“干烧”现象,因此发热电阻与电动机并联,一个开关在干路控制整个电路,另一个开关与发热电阻串联,控制发热电阻。
