专题训练二 含电表、滑动变阻器的电路连接与分析
含电表的电路分析

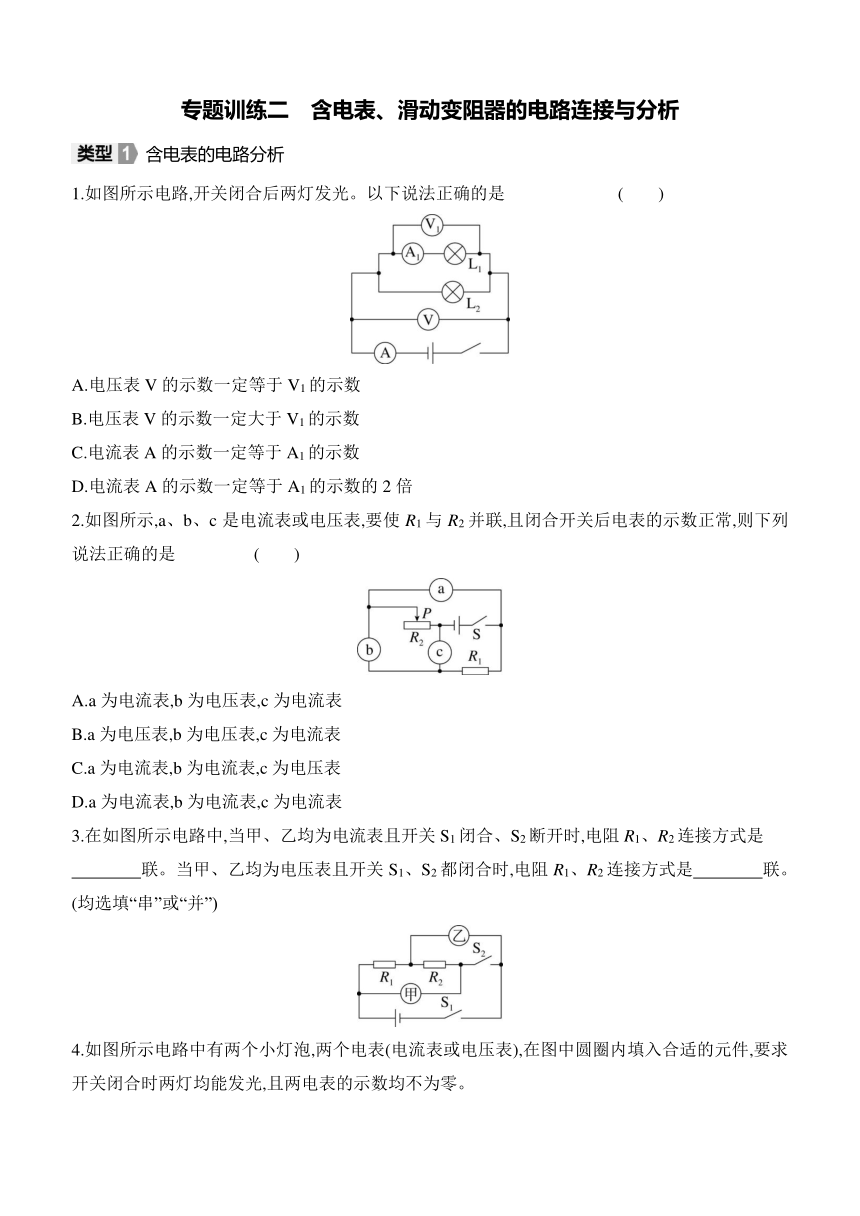

1.如图所示电路,开关闭合后两灯发光。以下说法正确的是 ( )
A.电压表V的示数一定等于V1的示数
B.电压表V的示数一定大于V1的示数
C.电流表A的示数一定等于A1的示数
D.电流表A的示数一定等于A1的示数的2倍
2.如图所示,a、b、c是电流表或电压表,要使R1与R2并联,且闭合开关后电表的示数正常,则下列说法正确的是 ( )
A.a为电流表,b为电压表,c为电流表
B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表
D.a为电流表,b为电流表,c为电流表
3.在如图所示电路中,当甲、乙均为电流表且开关S1闭合、S2断开时,电阻R1、R2连接方式是
联。当甲、乙均为电压表且开关S1、S2都闭合时,电阻R1、R2连接方式是 联。(均选填“串”或“并”)

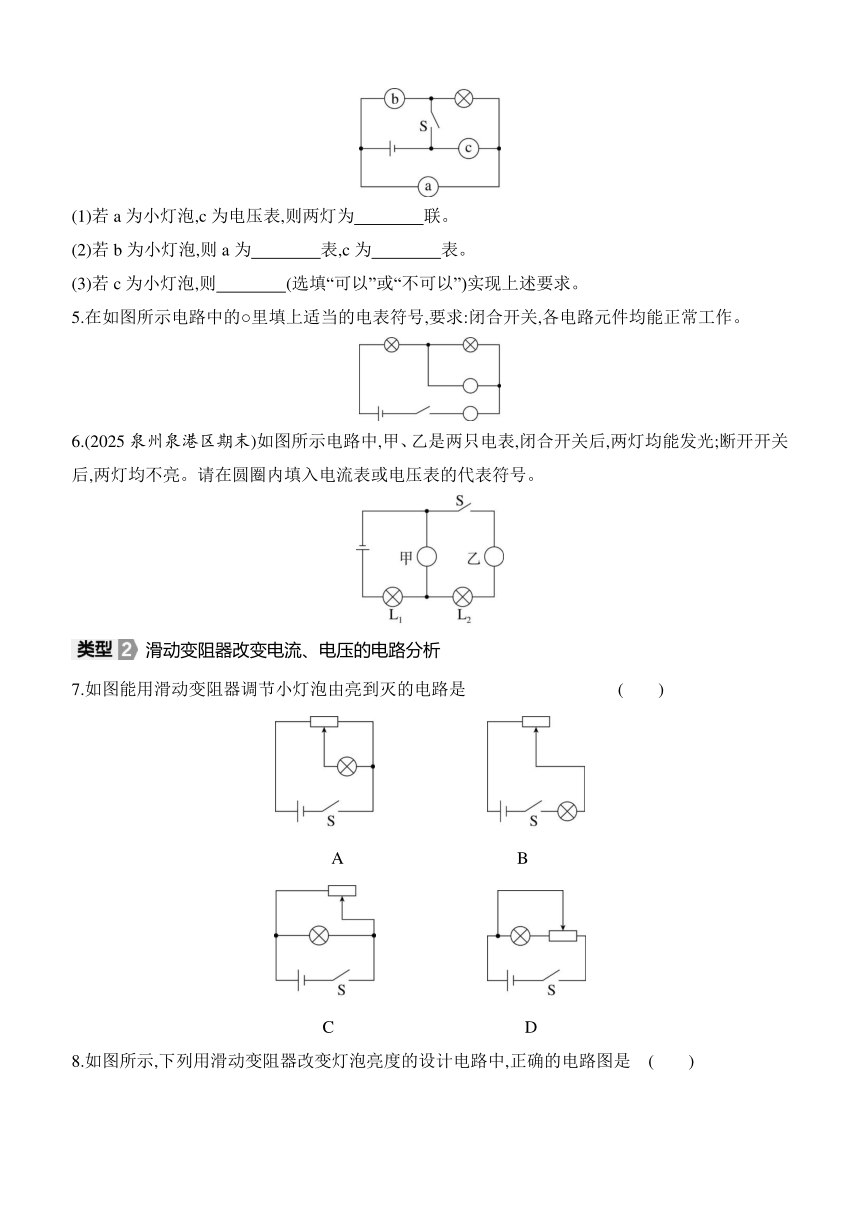

4.如图所示电路中有两个小灯泡,两个电表(电流表或电压表),在图中圆圈内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为零。
(1)若a为小灯泡,c为电压表,则两灯为 联。
(2)若b为小灯泡,则a为 表,c为 表。
(3)若c为小灯泡,则 (选填“可以”或“不可以”)实现上述要求。
5.在如图所示电路中的○里填上适当的电表符号,要求:闭合开关,各电路元件均能正常工作。
6.(2025泉州泉港区期末)如图所示电路中,甲、乙是两只电表,闭合开关后,两灯均能发光;断开开关后,两灯均不亮。请在圆圈内填入电流表或电压表的代表符号。
滑动变阻器改变电流、电压的电路分析
7.如图能用滑动变阻器调节小灯泡由亮到灭的电路是 ( )
A B
C D
8.如图所示,下列用滑动变阻器改变灯泡亮度的设计电路中,正确的电路图是 ( )
A B C D

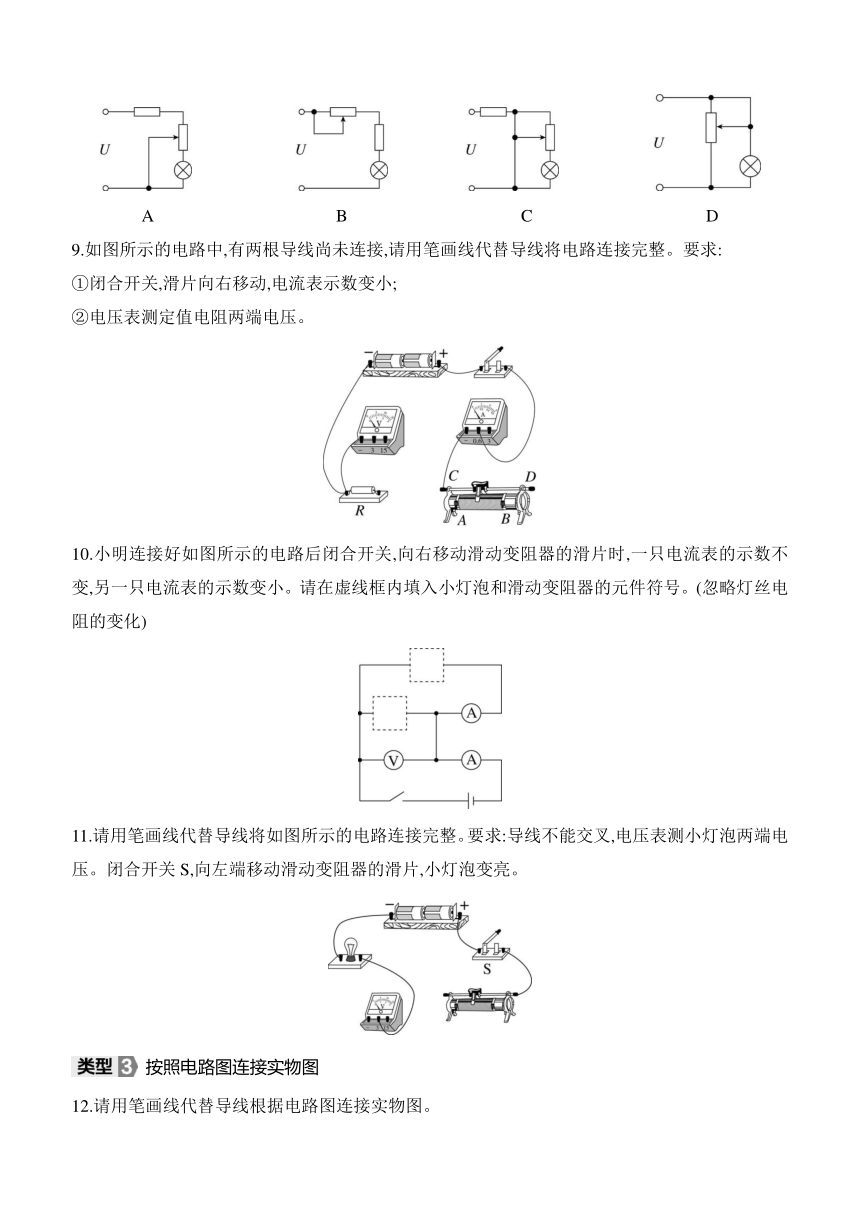

9.如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线将电路连接完整。要求:
①闭合开关,滑片向右移动,电流表示数变小;
②电压表测定值电阻两端电压。
10.小明连接好如图所示的电路后闭合开关,向右移动滑动变阻器的滑片时,一只电流表的示数不变,另一只电流表的示数变小。请在虚线框内填入小灯泡和滑动变阻器的元件符号。(忽略灯丝电阻的变化)
11.请用笔画线代替导线将如图所示的电路连接完整。要求:导线不能交叉,电压表测小灯泡两端电压。闭合开关S,向左端移动滑动变阻器的滑片,小灯泡变亮。
按照电路图连接实物图
12.请用笔画线代替导线根据电路图连接实物图。
13.请按照图甲所示的电路图,用笔画线代替导线(电流表用0~0.6 A的测量范围),将图乙中各个元件连接起来。
按照实物图画电路图
14.根据如图所示的实物图,在虚线框中画出对应的电路图。
15.根据如图所示的实物图,在虚线框内画出对应的电路图。
【详解答案】
1.A 解析:AB.两灯泡并联,电压表V测电源电压,V1测L1支路电压,并联电路中各支路电压都相等,等于电源电压,故A正确,B错误;CD.电流表A测干路电流,A1测L1支路电流,并联电路中,干路电流等于各支路电流之和,因为两个灯泡的规格不知道,因此CD错误。
2.A 解析:要使R1与R2并联,则电流的路径有两条,电流从电源的正极出来,会分成两条路径,一支电流通过电阻R1,另外一支电流通过滑动变阻器R2,然后两条电流路径汇合在一起回到电源的负极;a与R2串联在一条支路中,为电流表,b并联到了R2的两端,为电压表;c与R1串联在一条支路中,为电流表,故A正确。故选A。
3.并 串
解析:由电路图知,当甲、乙均为电流表,开关S1闭合、S2断开时,两个电阻并联在电路中,电流表甲测通过R2的电流,电流表乙测干路的电流。当甲、乙均为电压表,S1、S2都闭合时,两个电阻串联连接,电压表甲测电源电压,电压表乙测R2两端的电压。
4.(1)串 (2)电流 电压 (3)可以
解析:开关闭合后,若b为电流表,则电源会被短路,所以b不是电流表;c与灯泡并联,则c不可能为电流表;a串联在干路中,不可能为电压表;(1)若a为小灯泡,则b、c为电压表,所以两灯串联。(2)若b为小灯泡,则c只能为电压表,不能是电流表,要求开关闭合时两灯均能发光,则a是电流表。(3)若c为小灯泡,则b为电压表,a为电流表,两灯并联。所以也可以实现开关闭合时两灯均能发光,且两电表的示数均不为零。
5.如图所示:
解析:电流表通常与用电器串联使用,电压表则与用电器并联使用,闭合开关,各电路元件均能正常工作。
6.如图所示:
解析:电流表与被测用电器串联,电压表与被测用电器并联;由图可知,乙与L2串联,故乙为电流表,甲与L2并联,故甲为电压表。
7.A 解析:A.图中滑动变阻器与灯泡并联,当滑片滑到右端时,会引起灯泡短路,实现灯泡由亮到灭,故A符合题意;B.图中滑动变阻器与灯泡串联,当滑片左右滑动时,只能改变灯泡亮度,不能使灯泡熄灭,故B不符合题意;C.图中滑动变阻器与灯泡并联,当滑片滑到左端时,会引起电源短路,故C不符合题意;D.由图知,当滑片滑到右端时,电路出现短路现象,故D不符合题意。故选A。
8.B 解析:A.此电路图中滑动变阻器的下半部分与灯泡串联连接,滑动变阻器滑片所在的导线把小灯泡短路了,因此小灯泡不会发光,故A错误;B.滑动变阻器与定值电阻和小灯泡串联,调节滑片的位置可以使通过小灯泡的电流和小灯泡两端的电压发生改变,因此调节滑片可以改变小灯泡亮度,B正确;C.该电路图中的滑片所在的导线直接接在电源一端和定值电阻右侧,该导线将小灯泡和滑动变阻器短路,小灯泡不会发光,故C错误;D.此电路图中小灯泡的两个正负接线柱直接与电源相连,移动滑片时小灯泡的亮度不会改变,故D错误。故选B。
9.如图所示:
解析:要求闭合开关,滑片向右移动,电流表示数变小,则滑动变阻器阻值变大,所以滑动变阻器应选择左下接线柱与定值电阻串联,要求电压表测定值电阻两端电压,则电压表应与定值电阻并联,电源电压为3 V,则电压表选用小量程。
10.如图所示:
解析:由题可知,闭合开关,向右移动滑片时,一只电流表的示数不变,另一只电流表的示数变小,说明向右移动滑片时滑动变阻器连入电路的电阻变大,滑动变阻器和灯泡并联,根据并联电路相互独立互不影响的特点,支路电流表应测量小灯泡的电流,则上边方框内应填入小灯泡,下方方框内应填入滑动变阻器,且滑片向右移动时阻值变大。
11.如图所示:
解析:电源由两节干电池组成,则电源电压是3 V,所以电压表选择0~3 V的测量范围;电压表测小灯泡两端电压时,电压表应与灯泡并联;闭合开关S,向左端移动滑动变阻器的滑片,灯泡变亮,说明滑动变阻器接入电路的电阻变小,将滑动变阻器左下接线柱接入电路中。
12.如图所示:
13.如图所示:
14.如图所示:
15.如图所示:
含电表的电路分析
1.如图所示电路,开关闭合后两灯发光。以下说法正确的是 ( )
A.电压表V的示数一定等于V1的示数
B.电压表V的示数一定大于V1的示数
C.电流表A的示数一定等于A1的示数
D.电流表A的示数一定等于A1的示数的2倍
2.如图所示,a、b、c是电流表或电压表,要使R1与R2并联,且闭合开关后电表的示数正常,则下列说法正确的是 ( )
A.a为电流表,b为电压表,c为电流表
B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表
D.a为电流表,b为电流表,c为电流表
3.在如图所示电路中,当甲、乙均为电流表且开关S1闭合、S2断开时,电阻R1、R2连接方式是
联。当甲、乙均为电压表且开关S1、S2都闭合时,电阻R1、R2连接方式是 联。(均选填“串”或“并”)
4.如图所示电路中有两个小灯泡,两个电表(电流表或电压表),在图中圆圈内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为零。
(1)若a为小灯泡,c为电压表,则两灯为 联。
(2)若b为小灯泡,则a为 表,c为 表。
(3)若c为小灯泡,则 (选填“可以”或“不可以”)实现上述要求。
5.在如图所示电路中的○里填上适当的电表符号,要求:闭合开关,各电路元件均能正常工作。
6.(2025泉州泉港区期末)如图所示电路中,甲、乙是两只电表,闭合开关后,两灯均能发光;断开开关后,两灯均不亮。请在圆圈内填入电流表或电压表的代表符号。
滑动变阻器改变电流、电压的电路分析
7.如图能用滑动变阻器调节小灯泡由亮到灭的电路是 ( )
A B
C D
8.如图所示,下列用滑动变阻器改变灯泡亮度的设计电路中,正确的电路图是 ( )
A B C D
9.如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线将电路连接完整。要求:
①闭合开关,滑片向右移动,电流表示数变小;
②电压表测定值电阻两端电压。
10.小明连接好如图所示的电路后闭合开关,向右移动滑动变阻器的滑片时,一只电流表的示数不变,另一只电流表的示数变小。请在虚线框内填入小灯泡和滑动变阻器的元件符号。(忽略灯丝电阻的变化)
11.请用笔画线代替导线将如图所示的电路连接完整。要求:导线不能交叉,电压表测小灯泡两端电压。闭合开关S,向左端移动滑动变阻器的滑片,小灯泡变亮。
按照电路图连接实物图
12.请用笔画线代替导线根据电路图连接实物图。
13.请按照图甲所示的电路图,用笔画线代替导线(电流表用0~0.6 A的测量范围),将图乙中各个元件连接起来。
按照实物图画电路图
14.根据如图所示的实物图,在虚线框中画出对应的电路图。
15.根据如图所示的实物图,在虚线框内画出对应的电路图。
【详解答案】
1.A 解析:AB.两灯泡并联,电压表V测电源电压,V1测L1支路电压,并联电路中各支路电压都相等,等于电源电压,故A正确,B错误;CD.电流表A测干路电流,A1测L1支路电流,并联电路中,干路电流等于各支路电流之和,因为两个灯泡的规格不知道,因此CD错误。
2.A 解析:要使R1与R2并联,则电流的路径有两条,电流从电源的正极出来,会分成两条路径,一支电流通过电阻R1,另外一支电流通过滑动变阻器R2,然后两条电流路径汇合在一起回到电源的负极;a与R2串联在一条支路中,为电流表,b并联到了R2的两端,为电压表;c与R1串联在一条支路中,为电流表,故A正确。故选A。
3.并 串
解析:由电路图知,当甲、乙均为电流表,开关S1闭合、S2断开时,两个电阻并联在电路中,电流表甲测通过R2的电流,电流表乙测干路的电流。当甲、乙均为电压表,S1、S2都闭合时,两个电阻串联连接,电压表甲测电源电压,电压表乙测R2两端的电压。
4.(1)串 (2)电流 电压 (3)可以
解析:开关闭合后,若b为电流表,则电源会被短路,所以b不是电流表;c与灯泡并联,则c不可能为电流表;a串联在干路中,不可能为电压表;(1)若a为小灯泡,则b、c为电压表,所以两灯串联。(2)若b为小灯泡,则c只能为电压表,不能是电流表,要求开关闭合时两灯均能发光,则a是电流表。(3)若c为小灯泡,则b为电压表,a为电流表,两灯并联。所以也可以实现开关闭合时两灯均能发光,且两电表的示数均不为零。
5.如图所示:
解析:电流表通常与用电器串联使用,电压表则与用电器并联使用,闭合开关,各电路元件均能正常工作。
6.如图所示:
解析:电流表与被测用电器串联,电压表与被测用电器并联;由图可知,乙与L2串联,故乙为电流表,甲与L2并联,故甲为电压表。
7.A 解析:A.图中滑动变阻器与灯泡并联,当滑片滑到右端时,会引起灯泡短路,实现灯泡由亮到灭,故A符合题意;B.图中滑动变阻器与灯泡串联,当滑片左右滑动时,只能改变灯泡亮度,不能使灯泡熄灭,故B不符合题意;C.图中滑动变阻器与灯泡并联,当滑片滑到左端时,会引起电源短路,故C不符合题意;D.由图知,当滑片滑到右端时,电路出现短路现象,故D不符合题意。故选A。
8.B 解析:A.此电路图中滑动变阻器的下半部分与灯泡串联连接,滑动变阻器滑片所在的导线把小灯泡短路了,因此小灯泡不会发光,故A错误;B.滑动变阻器与定值电阻和小灯泡串联,调节滑片的位置可以使通过小灯泡的电流和小灯泡两端的电压发生改变,因此调节滑片可以改变小灯泡亮度,B正确;C.该电路图中的滑片所在的导线直接接在电源一端和定值电阻右侧,该导线将小灯泡和滑动变阻器短路,小灯泡不会发光,故C错误;D.此电路图中小灯泡的两个正负接线柱直接与电源相连,移动滑片时小灯泡的亮度不会改变,故D错误。故选B。
9.如图所示:
解析:要求闭合开关,滑片向右移动,电流表示数变小,则滑动变阻器阻值变大,所以滑动变阻器应选择左下接线柱与定值电阻串联,要求电压表测定值电阻两端电压,则电压表应与定值电阻并联,电源电压为3 V,则电压表选用小量程。
10.如图所示:
解析:由题可知,闭合开关,向右移动滑片时,一只电流表的示数不变,另一只电流表的示数变小,说明向右移动滑片时滑动变阻器连入电路的电阻变大,滑动变阻器和灯泡并联,根据并联电路相互独立互不影响的特点,支路电流表应测量小灯泡的电流,则上边方框内应填入小灯泡,下方方框内应填入滑动变阻器,且滑片向右移动时阻值变大。
11.如图所示:
解析:电源由两节干电池组成,则电源电压是3 V,所以电压表选择0~3 V的测量范围;电压表测小灯泡两端电压时,电压表应与灯泡并联;闭合开关S,向左端移动滑动变阻器的滑片,灯泡变亮,说明滑动变阻器接入电路的电阻变小,将滑动变阻器左下接线柱接入电路中。
12.如图所示:
13.如图所示:
14.如图所示:
15.如图所示:
