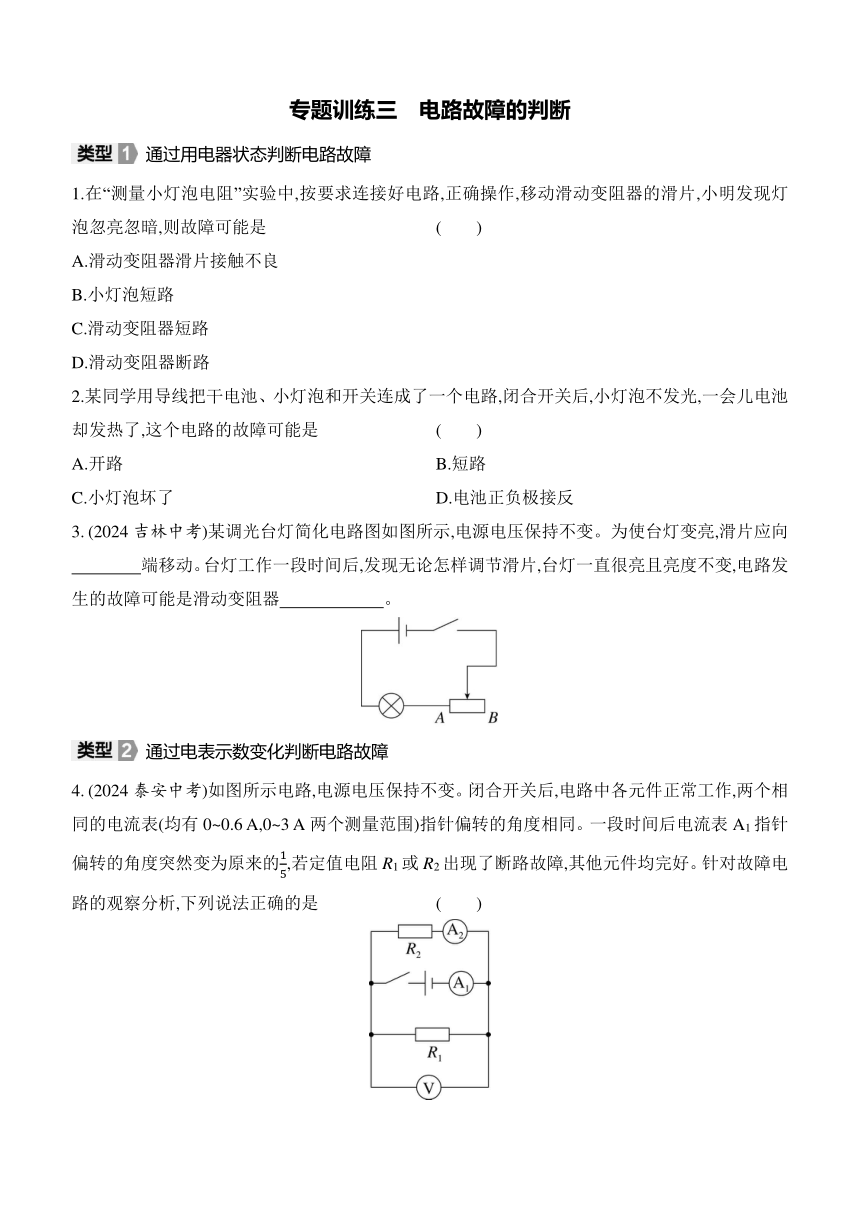

专题训练三　电路故障的判断
通过用电器状态判断电路故障
1.在“测量小灯泡电阻”实验中,按要求连接好电路,正确操作,移动滑动变阻器的滑片,小明发现灯泡忽亮忽暗,则故障可能是 (　　)
A.滑动变阻器滑片接触不良
B.小灯泡短路
C.滑动变阻器短路
D.滑动变阻器断路
2.某同学用导线把干电池、小灯泡和开关连成了一个电路,闭合开关后,小灯泡不发光,一会儿电池却发热了,这个电路的故障可能是 (　　)
A.开路 B.短路
C.小灯泡坏了 D.电池正负极接反
3. (2024吉林中考)某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向
　　　　端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器　　　　　　。
通过电表示数变化判断电路故障
4. (2024泰安中考)如图所示电路,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有0~0.6 A,0~3 A两个测量范围)指针偏转的角度相同。一段时间后电流表A1指针偏转的角度突然变为原来的,若定值电阻R1或R2出现了断路故障,其他元件均完好。针对故障电路的观察分析,下列说法正确的是 (　　)
A.电压表示数为零
B.电流表A1的示数一定大于A2的示数
C.一定是电阻R1出现了断路故障
D.一定是电阻R2出现了断路故障

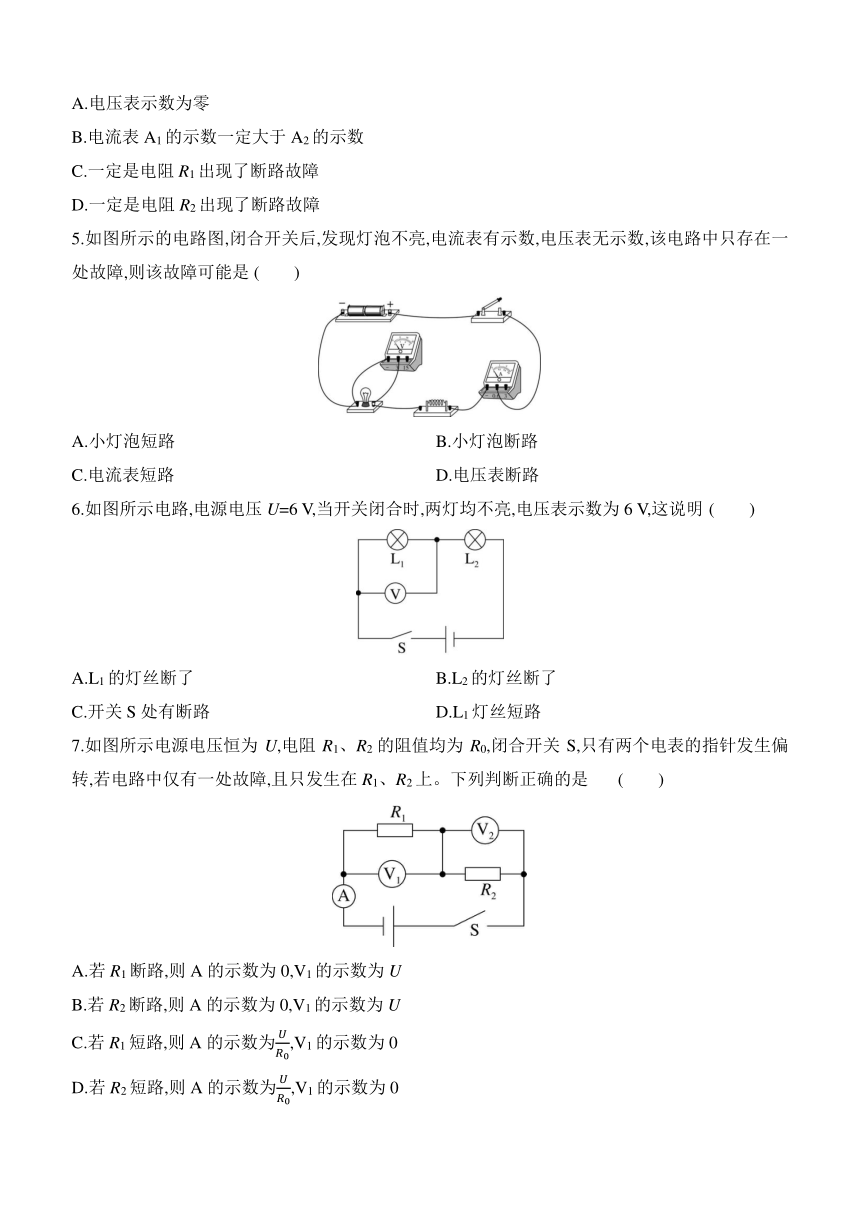

5.如图所示的电路图,闭合开关后,发现灯泡不亮,电流表有示数,电压表无示数,该电路中只存在一处故障,则该故障可能是 (　　)
A.小灯泡短路 B.小灯泡断路
C.电流表短路 D.电压表断路
6.如图所示电路,电源电压U=6 V,当开关闭合时,两灯均不亮,电压表示数为6 V,这说明 (　　)
A.L1的灯丝断了 B.L2的灯丝断了
C.开关S处有断路 D.L1灯丝短路
7.如图所示电源电压恒为U,电阻R1、R2的阻值均为R0,闭合开关S,只有两个电表的指针发生偏转,若电路中仅有一处故障,且只发生在R1、R2上。下列判断正确的是 (　　)
A.若R1断路,则A的示数为0,V1的示数为U
B.若R2断路,则A的示数为0,V1的示数为U
C.若R1短路,则A的示数为,V1的示数为0
D.若R2短路,则A的示数为,V1的示数为0

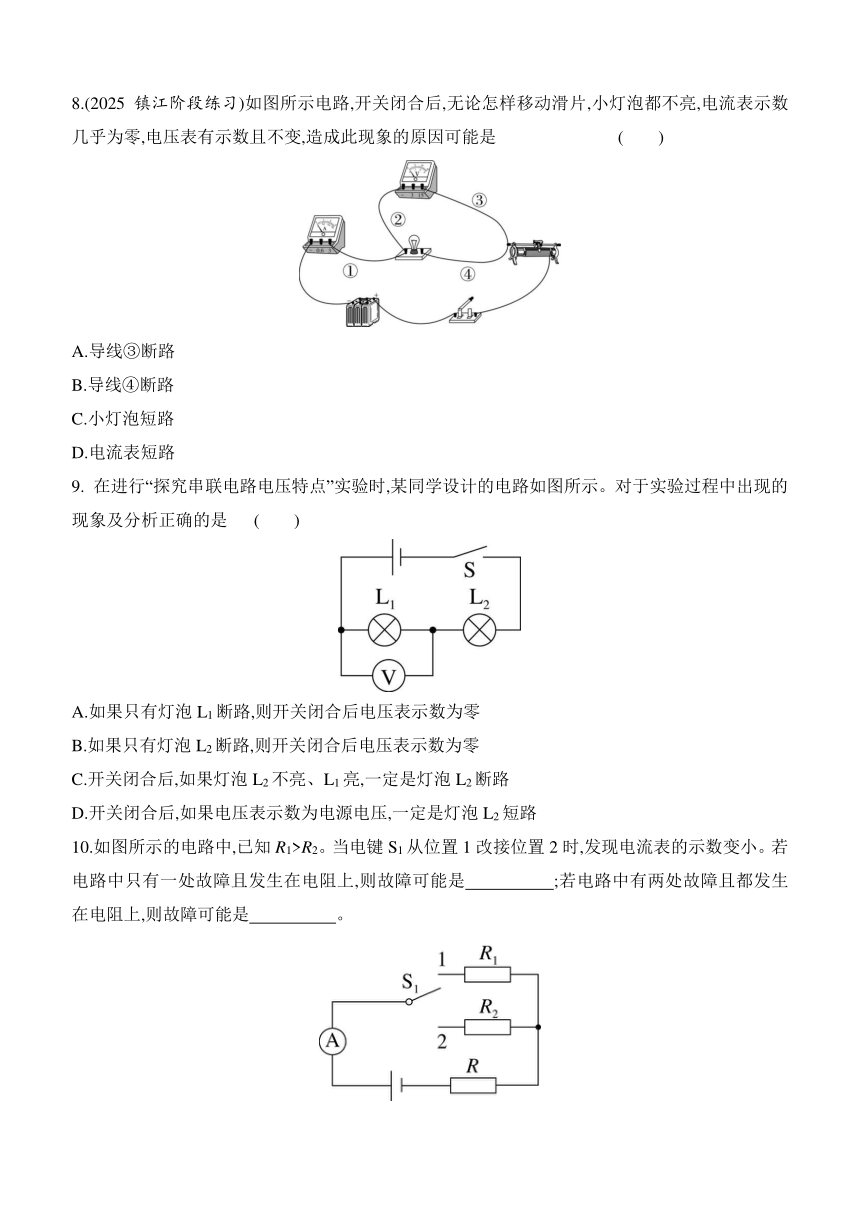

8.(2025镇江阶段练习)如图所示电路,开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数几乎为零,电压表有示数且不变,造成此现象的原因可能是 (　　)
A.导线③断路
B.导线④断路
C.小灯泡短路
D.电流表短路
9. 在进行“探究串联电路电压特点”实验时,某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是 (　　)
A.如果只有灯泡L1断路,则开关闭合后电压表示数为零
B.如果只有灯泡L2断路,则开关闭合后电压表示数为零
C.开关闭合后,如果灯泡L2不亮、L1亮,一定是灯泡L2断路
D.开关闭合后,如果电压表示数为电源电压,一定是灯泡L2短路
10.如图所示的电路中,已知R1>R2。当电键S1从位置1改接位置2时,发现电流表的示数变小。若电路中只有一处故障且发生在电阻上,则故障可能是　　　　　;若电路中有两处故障且都发生在电阻上,则故障可能是　　　　　。
通过外接电表、导线判断电路故障
11.在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5 V,闭合开关后两灯均不亮,用电压表先后测得ad、ac和bc两端电压均为4.5 V,则故障可能是 (　　)
A.灯L1开路 B.灯L2开路
C.灯L1短路 D.灯L2短路
12.某实验小组用两个相同的小灯泡连接了如图所示的电路,当开关闭合后发现L1和L2两灯都不亮,为了找到故障原因,小张用一根导线来检查。当导线与AB两点连接时,L1灯不亮,L2灯亮;当导线与BC两点连接时,两灯都不亮。由此推测故障是 (　　)
A.L1灯短路 B.L1灯断路
C.L2灯短路 D.L2灯断路
13.如图所示电路中,电源电压恒定不变,闭合开关S发现灯泡L不亮,若电路中只有一处故障,且只发生在灯泡L或电阻R上,为检测故障,现提供完好的电压表、电流表、另一检测灯泡作为检测工具,要求在不拆除原电路的条件下,选择其中一个连接在A、B之间,下列说法正确的是 (　　)
A.如果电压表有示数,则一定是灯泡L短路
B.如果检测灯泡不亮,则一定是灯泡L断路
C.如果选择电流表,一定不会造成电源短路
D.如果电流表无示数,则一定是电阻R短路
【详解答案】
1.A　解析:由题意知,连接好电路,正确操作,移动滑动变阻器的滑片,小明发现灯泡忽亮忽暗,如果小灯泡短路或滑动变阻器断路,则灯泡不亮,如果滑动变阻器短路,则移动滑动变阻器的滑片,灯泡亮度不变,因此可能是滑动变阻器滑片接触不良。故选A。
2.B　解析:用导线把干电池、小灯泡和开关连接成一个电路,只有小灯泡一个用电器,开关闭合后,小灯泡不发光,但一会儿电池发热,说明电路中有很大的电流,即把电源的正负两极没有经过用电器直接连接起来,造成了短路。故选B。
3.A　短路　解析:为使台灯变亮,要增大电路中的电流,电源电压不变,由欧姆定律可知应减小电路中的电阻,由题图可知滑片往A端移动可减小接入电路的阻值。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,说明滑动变阻器不能改变接入阻值大小,故电路发生的故障可能为滑动变阻器短路。
4.C　解析:分析电路可知,R1、R2并联。电流表A1测干路电流,电流表A2测通过R2电流,电压表测电源电压,所以电压表示数不为零,故A错误;两个相同的电流表(均有0~0.6 A,0~3 A两个测量范围)指针偏转的角度相同,根据并联电流规律,可知电流表A1选用大测量范围,电流表A2选用小测量范围,且电流表A1示数是电流表A2示数的5倍。一段时间后电流表A1指针偏转的角度突然变为原来的,则电流表A1和电流表A2示数相等,所以是电阻R1出现了断路故障,故C正确,BD错误。故选C。
5.A　解析:根据电路图可知,灯泡与定值电阻串联,电压表测量灯泡两端电压,电流表测量电路中的电流;当闭合开关后,灯泡不亮,并且电流表有示数,说明电路发生了局部短路故障,而电压表无示数,说明与电压表并联的支路短路,所以故障是灯泡短路。故A符合题意,BCD不符合题意。故选A。
6.A　解析:开关闭合后,两个灯泡都不亮,说明电路是断路;电压表示数为6 V,说明电压表与电源两极相连,因此故障是L1的灯丝断了。故选A。
7.C　解析:从电路图中可以看出,电阻R1、R2串联,电流表A测量电路电流,电压表V1测量R1电压,电压表V2测量R2电压。若R1断路,则A的示数为0,V1的示数为U,V2的示数为0,故A不符合题意;若R2断路,则A的示数为0,V1的示数为0,V2的示数为U,故B不符合题意;若R1短路,电路中只有R2工作,A的示数为,V1的示数为0,V2的示数为U,故C符合题意;若R2短路,电路中只有R1工作,则A的示数为,V1的示数为U,V2的示数为0,故D不符合题意。故选C。
8.B　解析:分析电路可知,灯泡和滑动变阻器串联,电流表测电路电流,电压表测灯泡电压。开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数几乎为零,说明发生断路,电压表有示数且不变,说明电压表的两端与电源相通,则与电压表并联的电路部分断路,可能是导线④断路,故B符合题意,ACD不符合题意。故选B。
9.B　解析:如果灯泡L1断路,则电压表将串联在电路中,电压表的示数接近于电源电压,故A错误;如果只有灯泡L2断路,则电路中没有电流通过,所以开关闭合后电压表示数为零,故B正确;开关闭合后,如果灯泡L2不亮、L1亮,一定是灯泡L2短路,如果灯泡L2断路,则灯泡L1、L2都不亮,故C错误;开关闭合后,如果电压表示数为电源电压,可能是灯泡L2短路,也可能是灯泡L1断路,故D错误。故选B。
10.R1短路(或R2断路)　R1短路且R2断路(或R2断路且R短路)
解析:电键S1接1位置时,电阻R与R1串联,接2位置时,R与R2串联,而R1>R2,S1接1位置时,电路的总电阻比接2位置时的总电阻大。由位置1改接到2时,电流表示数变小,电路中只有一处故障,可能是R1短路了,则接1时,电路中只有R工作,电阻比R、R2串联时的总电阻小;或者是R2断路了,电键接2时,电路中的电流为0。若电路中有两处故障,且都发生在电阻上,则可能是R1短路的同时,R2断路了;或者是R2断路且R短路,则电键接1时,电路中只有R1工作,接2时,电路的电流为0。
11.B　解析:根据电路图可知,两个灯泡串联接入电路中;闭合开关后两灯均不亮,这说明电路出现了断路故障,故CD不符合题意;用电压表先后测得ad、ac和bc两端的电压均为4.5 V,这说明b到电源负极、c到电源正极之间是接通的,所以故障是bc之间出现了断路现象,即灯L2断路,故A不符合题意,B符合题意。故选B。
12.B　解析:当导线与AB两点连接时,L1灯不亮而L2灯亮,说明L2并没有断路或短路;当导线与BC两点连接时,两灯都不亮,说明L1断路,而不是L1短路,如果L1短路,当开关闭合后发现灯L2会亮,不会出现两灯都不亮的情况,故B符合题意,ACD不符合题意。故选B。
13.B　解析:将电压表连接在A、B之间,电压表有示数,说明与电压表串联的电路中有电流通过,若灯泡不发光,则说明灯泡L短路或定值电阻R断路,这两种情况都会造成原电路中灯泡不发光,所以无法判断,故A错误;将检测灯泡接在A、B之间,若检测灯泡不亮,可能是灯泡L断路,也可能是定值电阻R短路,若定值电阻R短路,则原电路中灯泡L发光,所以此时电路故障一定是灯泡L断路,故B正确;将电流表连接在A、B之间,若故障是灯泡短路,闭合开关后,会造成电源短路,故C错误;由题图可知,灯泡和电阻R串联,灯泡不亮,将电流表连接在A、B之间,定值电阻被短路,若电流表无示数,则电路中没有电流通过,所以故障是灯泡断路,故D错误。故选B。
