2016年秋期 备课参考 人教版物理 九年级全册 16.4 滑动变阻器 （共37张PPT）

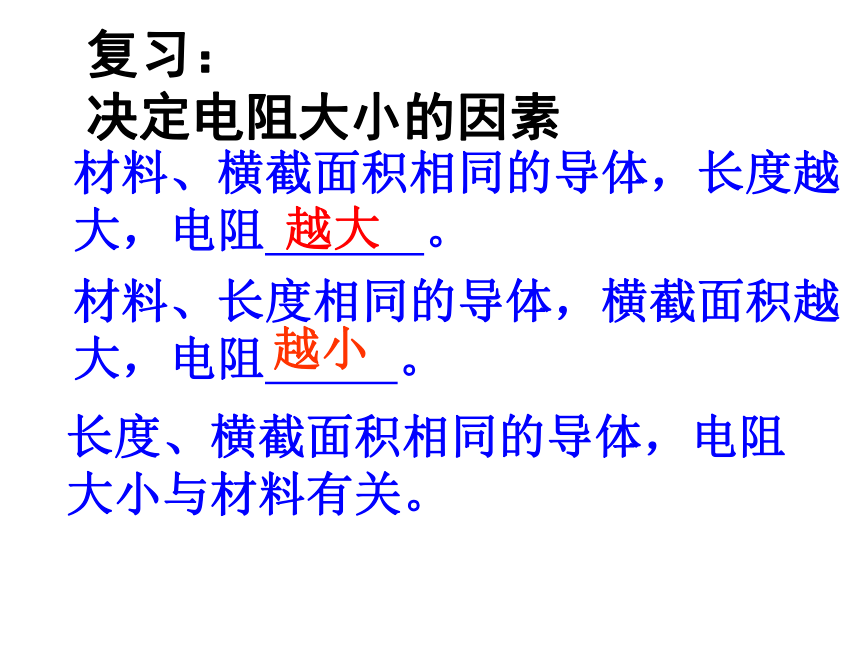

课件37张PPT。第十六章 电压 电阻四、变阻器材料、横截面积相同的导体，长度越大，电阻 。材料、长度相同的导体，横截面积越大，电阻 。越小长度、横截面积相同的导体，电阻大小与材料有关。越大复习：

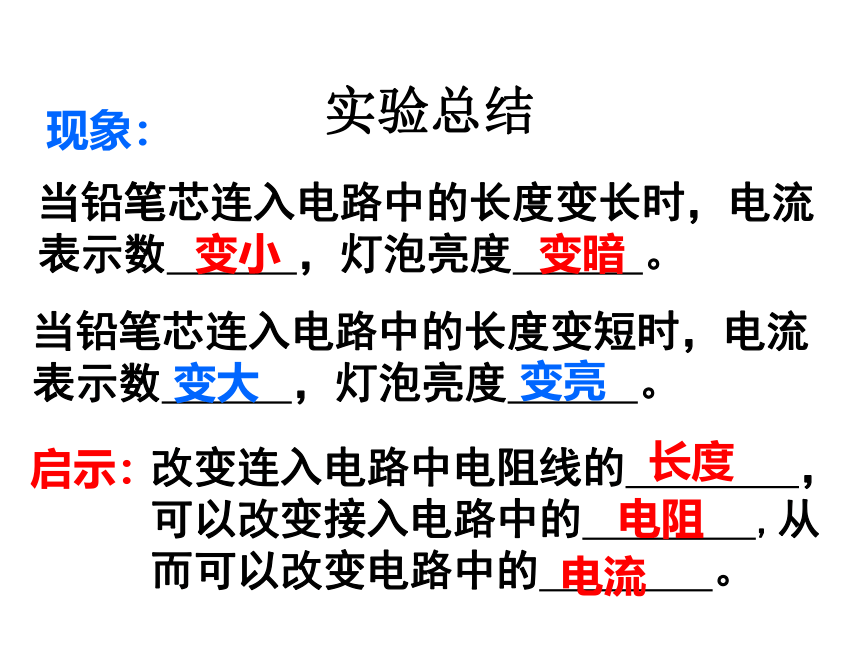

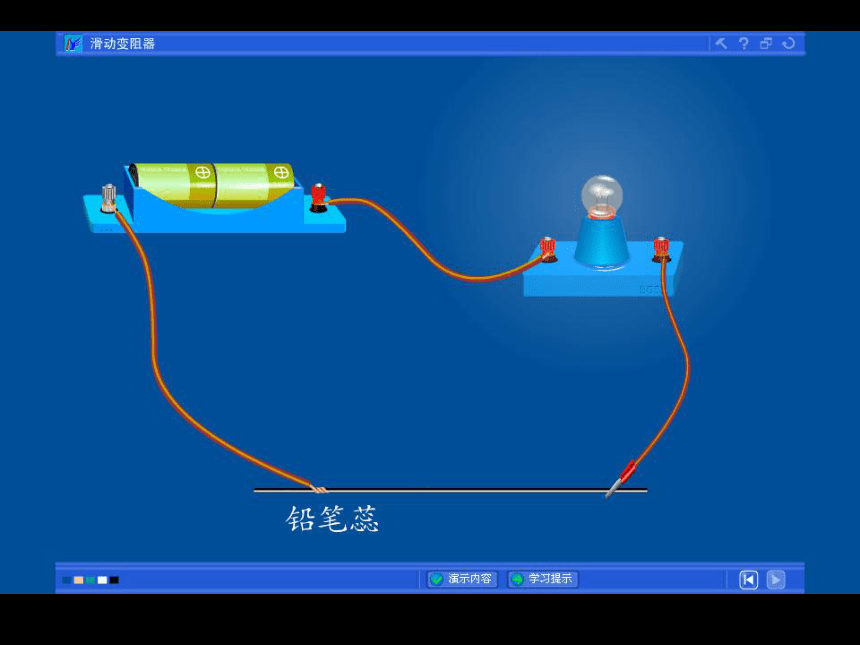

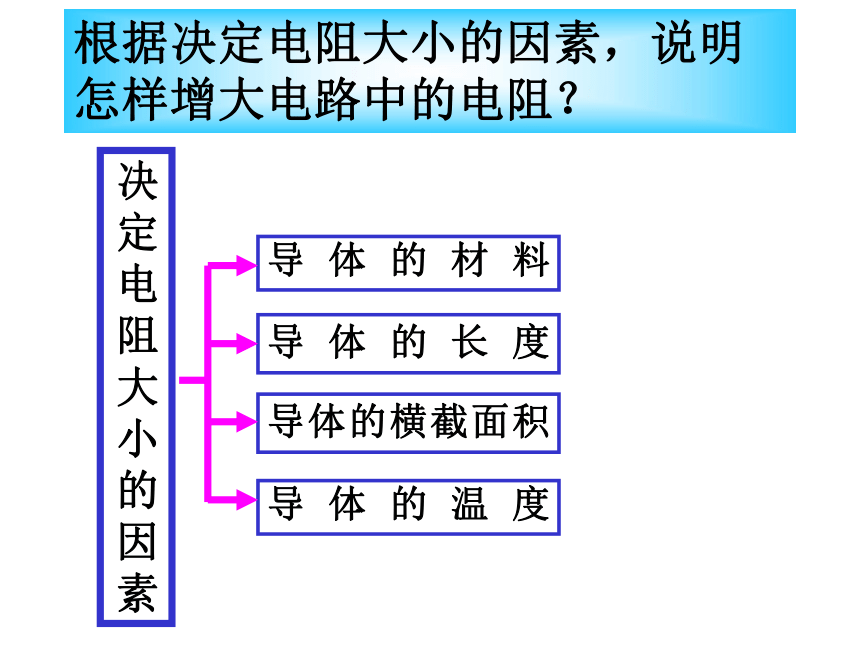

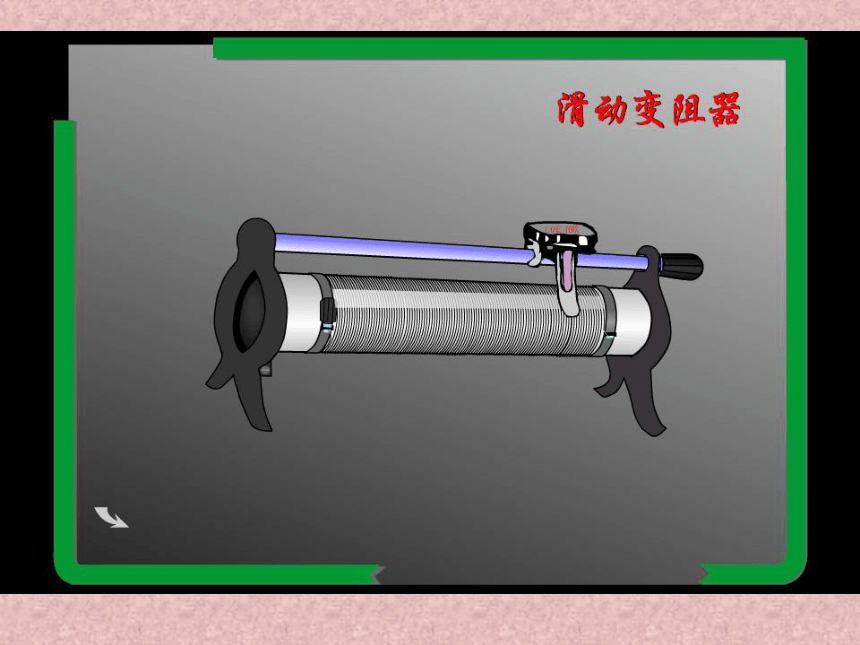

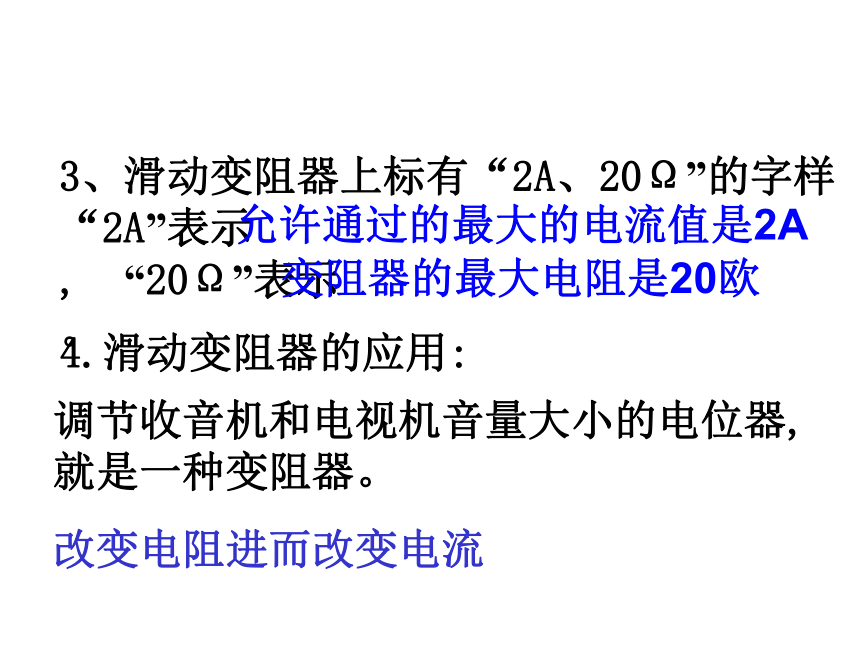

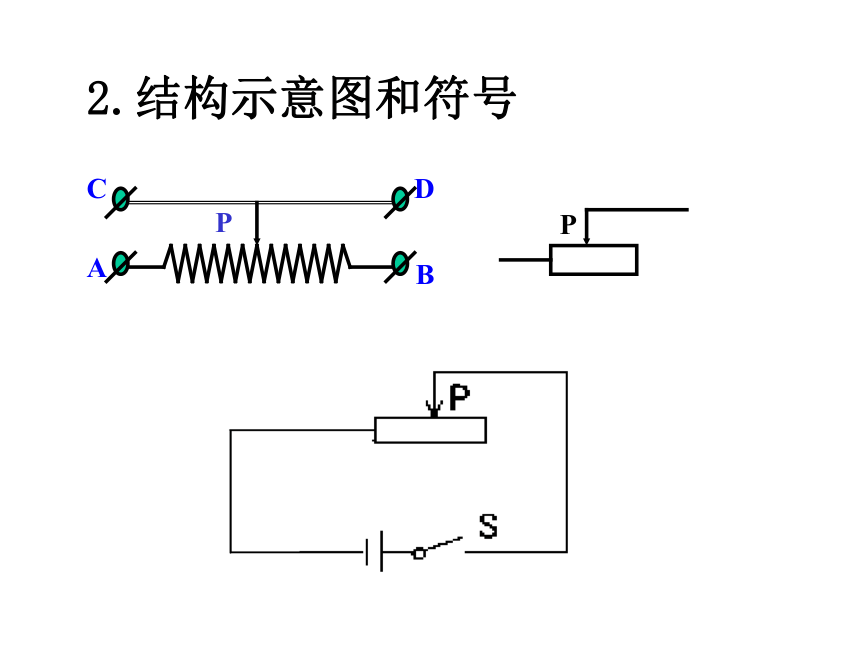

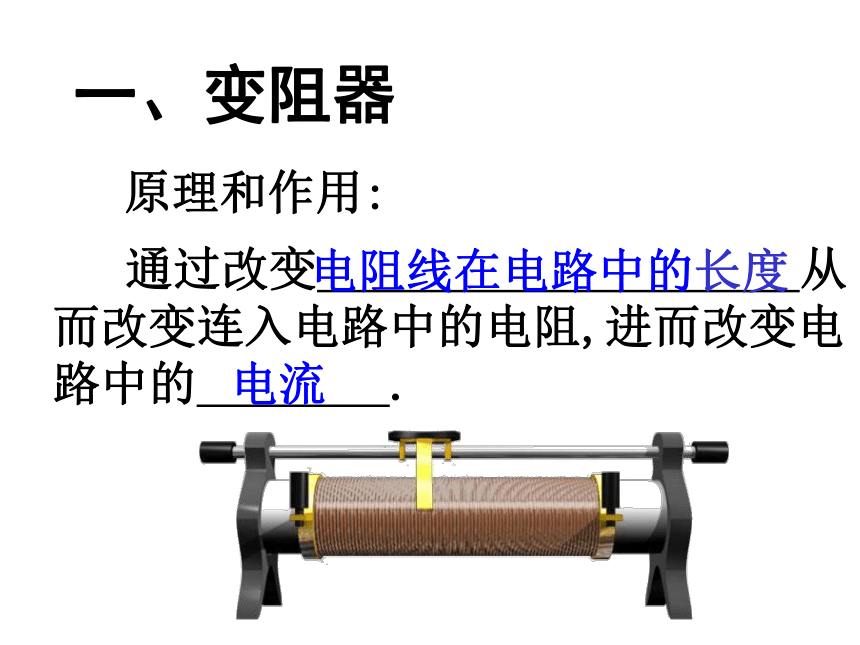

决定电阻大小的因素根据决定电阻大小的因素，说明怎样增大电路中的电阻？决定电阻大小的因素导体的材料导体的温度导体的横截面积导体的长度实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中电阻线的 ，可以改变接入电路中的 ,从而可以改变电路中的 。启示：长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻 通过改变 从而改变连入电路中的电阻,进而改变电路中的 .一、变阻器电阻线在电路中的长度电流原理和作用:二、变阻器的构造A、B、C、D为接线柱1.实物及名称ADCB①金属杆②金属滑片P④瓷筒⑤支架③电阻线2.结构示意图和符号P3、滑动变阻器上标有“2A、20Ω”的字样
“2A”表示 , “20Ω”表示 。 允许通过的最大的电流值是2A变阻器的最大电阻是20欧4.滑动变阻器的应用: 调节收音机和电视机音量大小的电位器,就是一种变阻器。

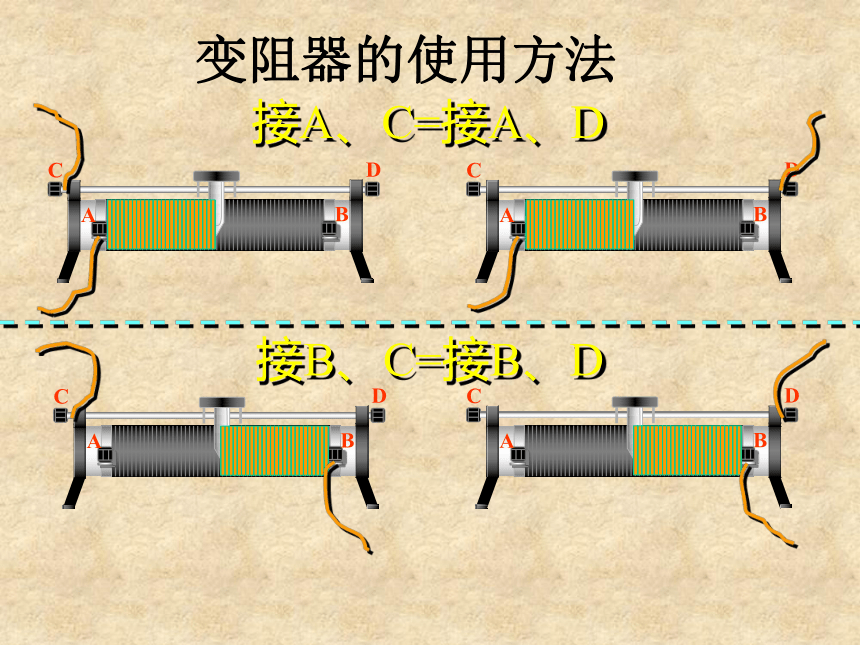

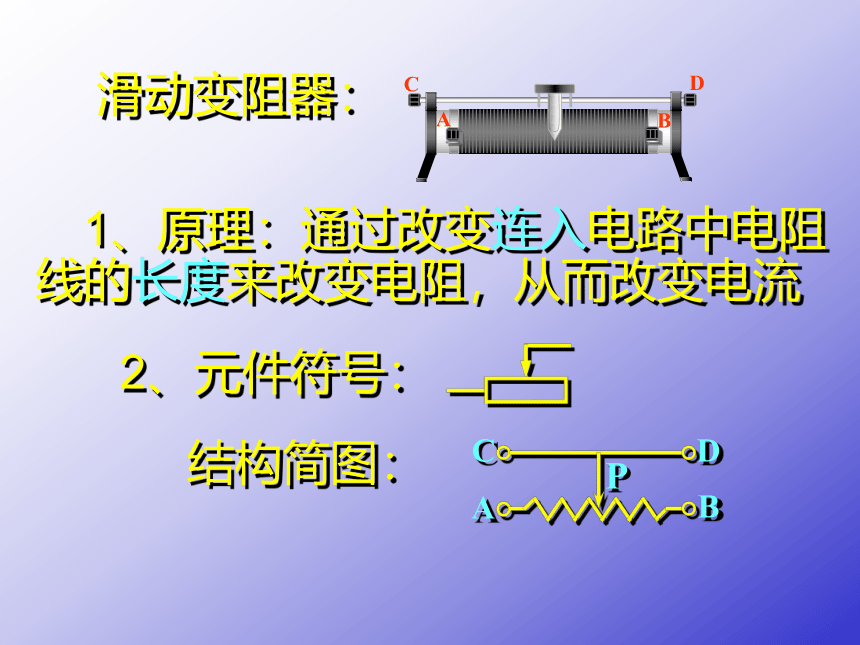

改变电阻进而改变电流滑动变阻器： 1、原理：通过改变连入电路中电阻线的长度来改变电阻，从而改变电流2、元件符号：结构简图：接A、C=接A、D接B、C=接B、D变阻器的使用方法3、连接方法：一上一下，串联在电路上使用前应将滑片放在阻值最大处4、铭牌上标有最大阻值和允许通过的最大电流 相当于接入一根导线 相当于接入一个定值电阻三、滑动变阻器的使用实验：用滑动变阻器改变电流ABCD滑动变阻器旋式电阻箱常见的几种变阻器电位器其它变阻器旋盘式电阻箱联系：都能改变连入电路的电阻值；
区别：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能准确读出连入电路的电阻值；电阻箱恰好相反。电阻箱与滑动变阻器的区别和联系.电阻箱读数练习变大变大变大变大变小变小变小变小不变且最大不变且最小不变且最大不变且最小实验结果书P68-69探究实验1、电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？
2、哪两个接线柱之间的电阻是不变的？
3、哪两个接线柱之间的电阻很小，几乎是零？
4、移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动时电阻变大？与划片接触的位置；金属导电AB—为最大值；CD—为零CD（金属杆）？？？1.作用 。四、滑动变阻器的连接改变电路中的电流大小要使灯泡和变阻器中的电流大小相同，变阻器应该与灯泡 联。串书P69探究实验？？？电路图及实物图3、闭合开关之前，应使滑动变阻器连入电路的电阻 。最大2.连接方法： 。一上一下1、如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1，P2的位置应该放在（ ）
A．P1在最右端，P2在最左端
B．P1在最左端，P2在最右端
C．P1在最左端，P2在最左端
D．P1在最右端，P2在最右端B反馈练习2、要求用滑动变阻器只改变灯泡L1中的亮度，且滑动变阻器向右移动时，灯L1变亮；电流表测出灯泡L2电流的大小。
(1)画出电路图。
(2)根据你画出的电路图回答：滑片p向左移动时，变阻器连入的电阻怎样变化？小灯泡的亮度怎样变化？电流表示数怎样变化？ 1、滑动变阻器的作用是通过改变导线（ ）来逐
渐改变（ ），从而逐渐改变电路中（ ）。
2、下列滑动变阻器的四中接法中正确的是（ ） 长度电阻电流C B3、当滑片P向右滑动时，下列接入电路的滑动变阻器
的电阻变小的是( )C D 4.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向左滑动，电流表示数变大，灯泡变亮。画出电路图。2、将滑动变阻器金属棒上两个接线柱连入电路，移动滑动变阻器的滑片，电流表示数变化情况是 , 说明的问题是 .
将线圈上两个接线柱连入电路,移动滑动变阻器滑片，电流表的示数变化情况是 , 说明的问题是 . 1、滑动变阻器是通过改变接入电路中的 来改变电阻的器件。电阻线的长度不变电阻不变（为零）不变电阻不变(为最大)课堂随练3、下列说法正确的是（ ）
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大D4、一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的（ ）
（A）电阻最小值是20Ω，允许通过的最大电流是1A
（B）电阻最小值是20Ω，允许通过的最小电流是1A
（C）电阻最大值是20Ω，允许通过的最小电流是1A
（D）电阻变化范围是0-20Ω，允许通过的最大电流是1AD5、如下图所示，当滑动变阻器的滑片P向右滑动时，连入电路的阻值将（ ）

A.逐渐变大 B.逐渐变小
C.保持不变 D.无法判断
A6、如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D
（C）A和C （D）B和AC7、如图示变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）D（A）甲和乙（B）丙和丁
（C）甲和丙（D）甲和丁8、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P 滑动，电流表示数 ，灯泡变亮。向右变大小结滑动变阻器的构造和原理：
滑动变阻器的使用方法
只有用“一上一下”
的接法，才能使滑动变阻器起到改变电阻的作用。
电阻的变化由滑片与下边已接线的接线柱之间的距离变化（即接入电路的电阻线的长度）决定：滑片距离已接线的下接线柱越远，电阻越大；距离越近，电阻越小。
