3.1电荷与电流（第2课时） 同步练习（含解析）

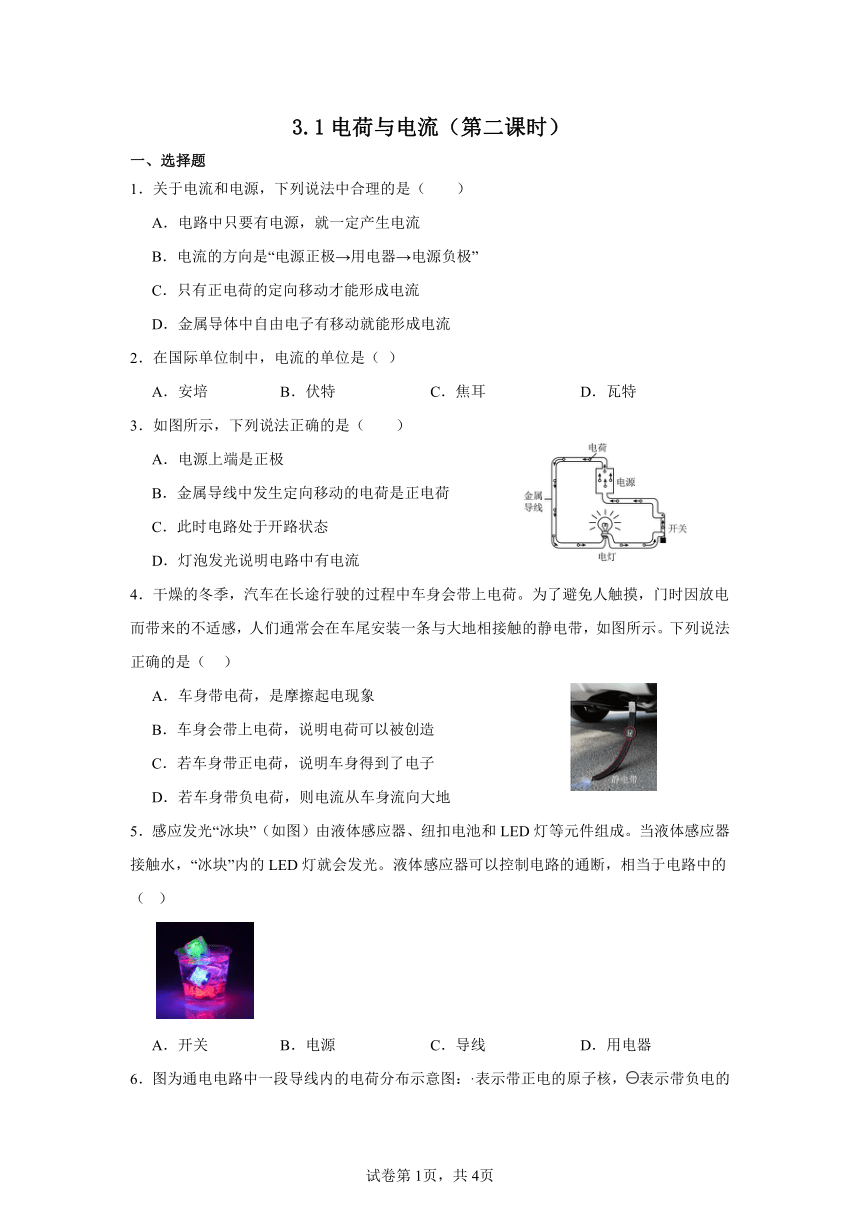

3.1电荷与电流（第二课时）
一、选择题
1．关于电流和电源，下列说法中合理的是（　　）
A．电路中只要有电源，就一定产生电流
B．电流的方向是“电源正极→用电器→电源负极”
C．只有正电荷的定向移动才能形成电流
D．金属导体中自由电子有移动就能形成电流
2．在国际单位制中，电流的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
3．如图所示，下列说法正确的是（　　）
A．电源上端是正极
B．金属导线中发生定向移动的电荷是正电荷
C．此时电路处于开路状态
D．灯泡发光说明电路中有电流
4．干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸，门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法正确的是（ ）
A．车身带电荷，是摩擦起电现象
B．车身会带上电荷，说明电荷可以被创造
C．若车身带正电荷，说明车身得到了电子
D．若车身带负电荷，则电流从车身流向大地
5．感应发光“冰块”（如图）由液体感应器、纽扣电池和LED灯等元件组成。当液体感应器接触水，“冰块”内的LED灯就会发光。液体感应器可以控制电路的通断，相当于电路中的（ ）
A．开关 B．电源 C．导线 D．用电器

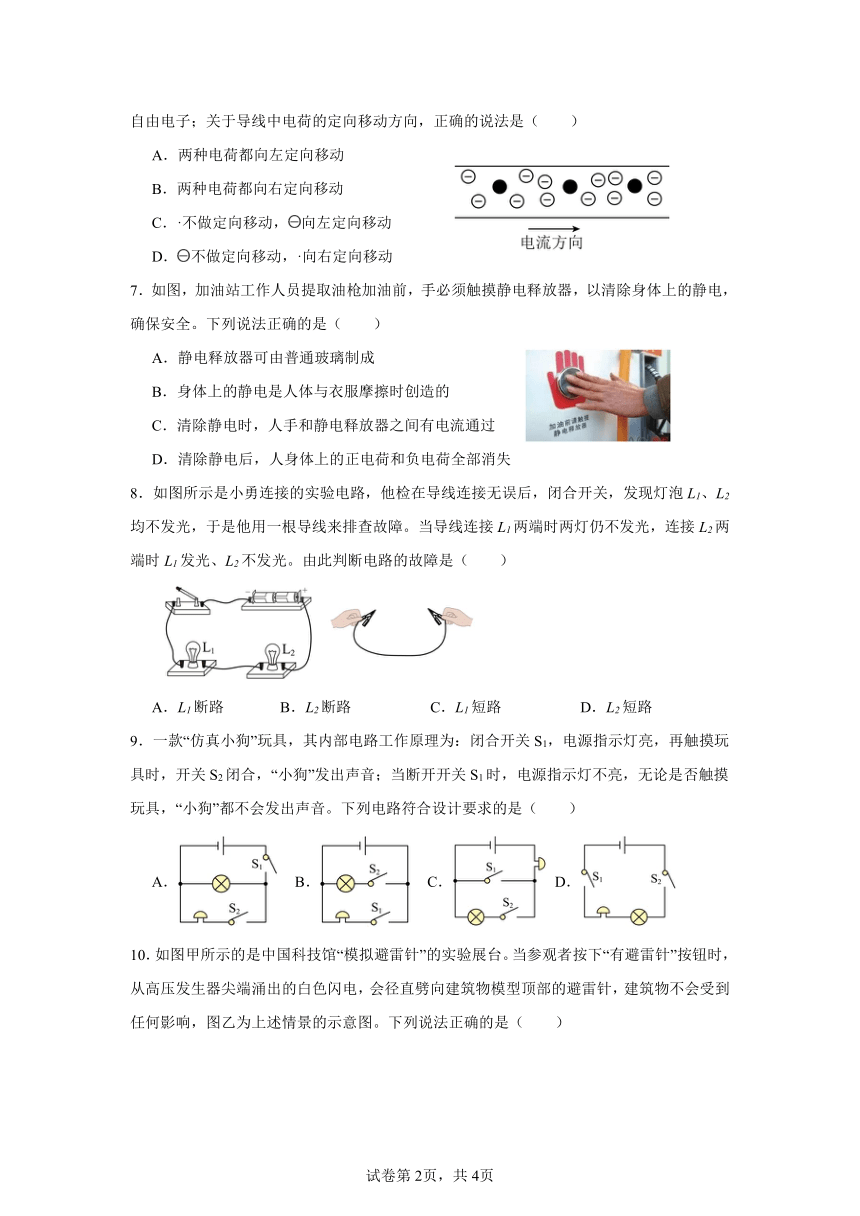

6．图为通电电路中一段导线内的电荷分布示意图：·表示带正电的原子核，表示带负电的自由电子；关于导线中电荷的定向移动方向，正确的说法是（　　）
A．两种电荷都向左定向移动
B．两种电荷都向右定向移动
C．·不做定向移动，向左定向移动
D．不做定向移动，·向右定向移动
7．如图，加油站工作人员提取油枪加油前，手必须触摸静电释放器，以清除身体上的静电，确保安全。下列说法正确的是（　　）
A．静电释放器可由普通玻璃制成
B．身体上的静电是人体与衣服摩擦时创造的
C．清除静电时，人手和静电释放器之间有电流通过
D．清除静电后，人身体上的正电荷和负电荷全部消失
8．如图所示是小勇连接的实验电路，他检在导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
9．一款“仿真小狗”玩具，其内部电路工作原理为：闭合开关S1，电源指示灯亮，再触摸玩具时，开关S2闭合，“小狗”发出声音；当断开开关S1时，电源指示灯不亮，无论是否触摸玩具，“小狗”都不会发出声音。下列电路符合设计要求的是（　　）
A． B． C． D．
10．如图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参观者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向建筑物模型顶部的避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。下列说法正确的是（　　）
A．制作避雷针的材料为绝缘体
B．高压发生器模拟云层放电时，云层得到了电子
C．云层放电时创造了电荷
D．图乙中闪电发生时，与避雷针和大地相连的金属线中的电流方向是从大地到避雷针
二、填空题
11．单位换算：2．5A= mA； 2A= μA； 300μA= mA。
12．图中，串联电路是 （填字母编号，下同）；并联电路是 ，有一盏灯短路的是 。
13．在如图所示电路中；
（1）当S1断开，S2闭合时，是 路；
（2）当S1、S2都闭合时，是 路；
（3）当S1闭合、S2断开时，是 路。
14．家里的电视机、影碟机、音响三个用电器之间的电路连接方式为 联。串联电路中各用电器是否互相影响？ （填“是”或“不是”）。

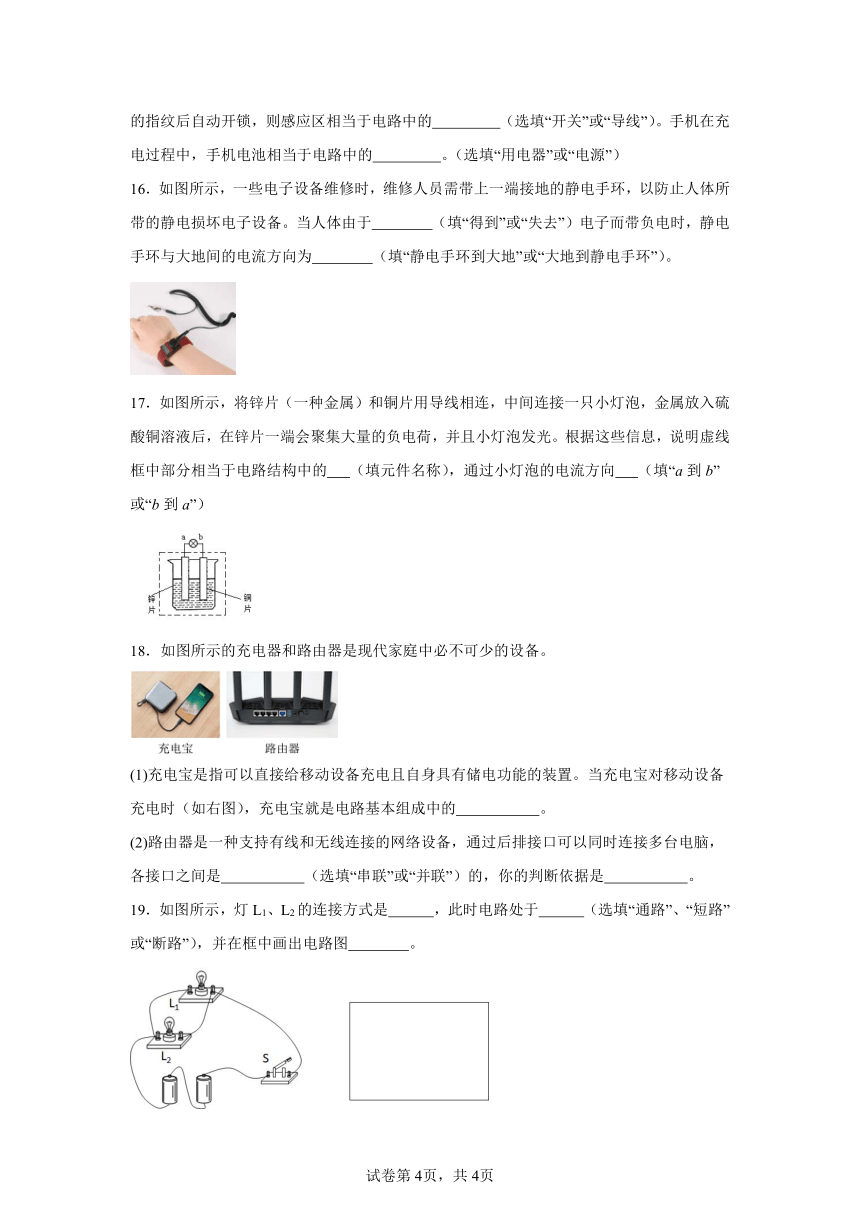

15．指纹识别解锁是目前较为流行的手机解锁方式。手指轻轻触碰感应区，手机识别出正确的指纹后自动开锁，则感应区相当于电路中的 （选填“开关”或“导线”）。手机在充电过程中，手机电池相当于电路中的 。（选填“用电器”或“电源”）
16．如图所示，一些电子设备维修时，维修人员需带上一端接地的静电手环，以防止人体所带的静电损坏电子设备。当人体由于 （填“得到”或“失去”）电子而带负电时，静电手环与大地间的电流方向为 （填“静电手环到大地”或“大地到静电手环”）。
17．如图所示，将锌片（一种金属）和铜片用导线相连，中间连接一只小灯泡，金属放入硫酸铜溶液后，在锌片一端会聚集大量的负电荷，并且小灯泡发光。根据这些信息，说明虚线框中部分相当于电路结构中的 （填元件名称），通过小灯泡的电流方向 （填“a到b”或“b到a”）
18．如图所示的充电器和路由器是现代家庭中必不可少的设备。
(1)充电宝是指可以直接给移动设备充电且自身具有储电功能的装置。当充电宝对移动设备充电时（如右图），充电宝就是电路基本组成中的 。
(2)路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 （选填“串联”或“并联”）的，你的判断依据是 。
19．如图所示，灯L1、L2的连接方式是 ，此时电路处于 （选填“通路”、“短路”或“断路”），并在框中画出电路图 。
试卷第1页，共3页
试卷第1页，共3页
《4.1电荷与电流（第二课时）》参考答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B A D A A C C B A D
1．B
【详解】A．电路中有电源，如果电路没有闭合，则电路中没有电流，故A不符合题意；
B．根据关于电流方向的规律可知，在电源外部，电流沿着“电源正极→用电器→电源负极”方向移动，在电源内部电流由电源负极流向正极，故B符合题意；
C．电荷的定向移动形成电流，正负电荷的定向移动均能形成电流，故C不符合题意；
D．电荷的定向移动形成电流，电荷的无规则运动不会形成电流，故D不符合题意。
故选B。
2．A
【详解】A．安培（A）是电流的单位，故A符合题意；
B．伏特（V）是电压的单位，故B不符合题意；
C．焦耳（J）是功的单位，故C不符合题意；
D．瓦特（W）是功率的单位，故D不符合题意。
3．D
【详解】A．电源的内部，自由电子向上运动，说明电流方向向下，所以电源的上端是负极，故A错误；
B．金属导线中发生定向移动的电荷是自由电子，是负电荷，故B错误；
C．图中有持续电流，说明电路处于通路状态，故C错误；
D．灯泡发光说明电路是通路，即电路中有电流，故D正确。
故选D。
4．A
【详解】A．行驶过程中，车子与空气摩擦，带上了电荷。故A正确；
B．摩擦起电过程，是电子发生转移，破坏了原来物体中的电平衡，使物体表现为带电，而不是创造了电荷。故B错误；
C．车子带正电荷，说明摩擦过程中，车子失去了电子。故C错误；
D．负电荷自车子向大地流动，负电荷定向运动方向与电流方向相反，说明电流方向是自大地流向车子。故D错误。
故选A。
5．A
【详解】根据题意，液体感应器控制电路的通断，相当于电路中的开关，故A符合题意，BCD不符合题意。
故选A。
6．C
【详解】由图知道，电流的方向向右，金属导电依靠自有电子（负电荷），根据电流方向的规定，自由电子（负电荷）定向移动的方向向左，原子核带正电，但是原子核是不定向移动的，故C正确，ABD错误。
故选C。
7．C
【详解】A．根据题意静电释放器要能够导电，所以只能是导体，不能是绝缘体，普通玻璃是绝缘体，故A错误；
B．摩擦起电的实质是电子的转移，不能创造电荷，故B错误；
C．清除静电时，大地、人手和静电释放器之间构成闭合回路，故有电流通过，故C正确；
D．电荷不会消失，只能转移，故D错误。
故选C。
8．B
【详解】A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
9．A
【详解】根据题中描述可知，指示灯发光时，可以发出声音，也可以不发出声音，因此二者不相互影响，即二者为并联；只有开关S1闭合后，二者才可能工作，即它在干路上；还需要闭合S2时，小狗才可以发声，那么开关S2与铃声串联在同一支路，故A符合题意，而BCD不符合题意。
故选A。
10．D
【详解】A．容易导电的物体叫导体，避雷针应该采用容易导电材料即导体来制作，故A错误；
B．高压发生器模拟云层放电时，云层带正电，失去了电子，故B错误；
C．当云层放电过程中，是自由电子发生转移，并不是创造了电荷，故C错误；
D．由图乙知，当闪电发生时，电子从云层、避雷针到大地，形成的电流方向与自由电子定向移动的方向相反，由此可知金属线中的电流方向是从避雷针指向云层，即大地指向避雷针；故D正确。
故选D。
11． 2500 2×106μA 0.3mA
【详解】[1]2.5A=2.5×103mA=2500mA；
[2]2A=2×106μA；
[3]300 A=300×10 3mA=0.3mA。
12． B ADE C
【详解】[1][2][3]A．开关闭合时，两灯泡并联连接，即为并联；
B．开关闭合时，两灯泡依次连接，即为串联；
C．开关闭合时，上面的灯泡短路，电路为下边灯泡的简单电路；
D．开关闭合时，两灯泡并联连接，即为并联；
E．开关闭合时，两灯泡并联连接，即为并联。
所以图中串联电路的是B；并联电路是ADE；有一盏灯短路的是C。
13． 断 短 通
【详解】（1）[1]当S1断开、S2闭合时，电流不能从正极回到负极，所以电路是断路。
（2）[2]当S1、S2都闭合时，电流通过导线从电源正极直接回到负极，形成短路。
（3）[3]当S1闭合、S2断开时，电流通过灯泡回到负极，灯泡发光，形成通路。
14． 并 是
【详解】[1]因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电视机、电冰箱以及电脑之间的连接方式为并联。
[2]因为串联电路只有一条路，各用电器之间相互影响。
15． 开关 用电器
【详解】[1]手指轻轻触碰感应区，手机识别出正确的指纹后自动开锁，使电路接通，所以感应区相当于电路中的开关。
[2]在给手机电池充电的过程中，手机电池消耗电能，所以手机电池相当于用电器。
16． 得到 大地到静电手环
【详解】[1][2]不同物体束缚电子本领的强弱不同，束缚电子能力强的就会得到电子而带等量的负电。反之则带正电。当人体由于得到电子而带负电时，负电荷经静电手环流向大地；电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以电流的方向是自下而上。所以，静电手环与大地间的电流方向为大地到静电手环。
17． 电池 b到a
【详解】[1][2]该装置为原电池，锌片为电池的负极，铜片为电池的正极，外电路中电流方向从正极到负极，即流过小灯泡的电流方向为b到a。
18．(1)电源
(2) 并联 各台电脑可独立工作，互不影响
【详解】（1）当充电宝对移动设备充电时，充电宝提供了电能，相当于该电路的电源。
（2）[1][2]同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的。
19． 并联 断路
【分析】分析清楚实物电路图结构，两灯泡并联，开关控制干路，明确各电路元件的连接方式，然后根据实物电路图作出电路图。
【详解】[1]由电路图可知，从正极开始连接开关，然后分支，一支经L1回到负极；另一支经灯泡L2回到负极，即灯L1和L2的连接方式是并联。
[2]此时开关断开，则电路处于断路状态。
[3]根据实物电路图作出实验电路图如下图所示：
