2025年吉林省长春五十二中赫行实验学校中考物理模拟试卷（含解析）

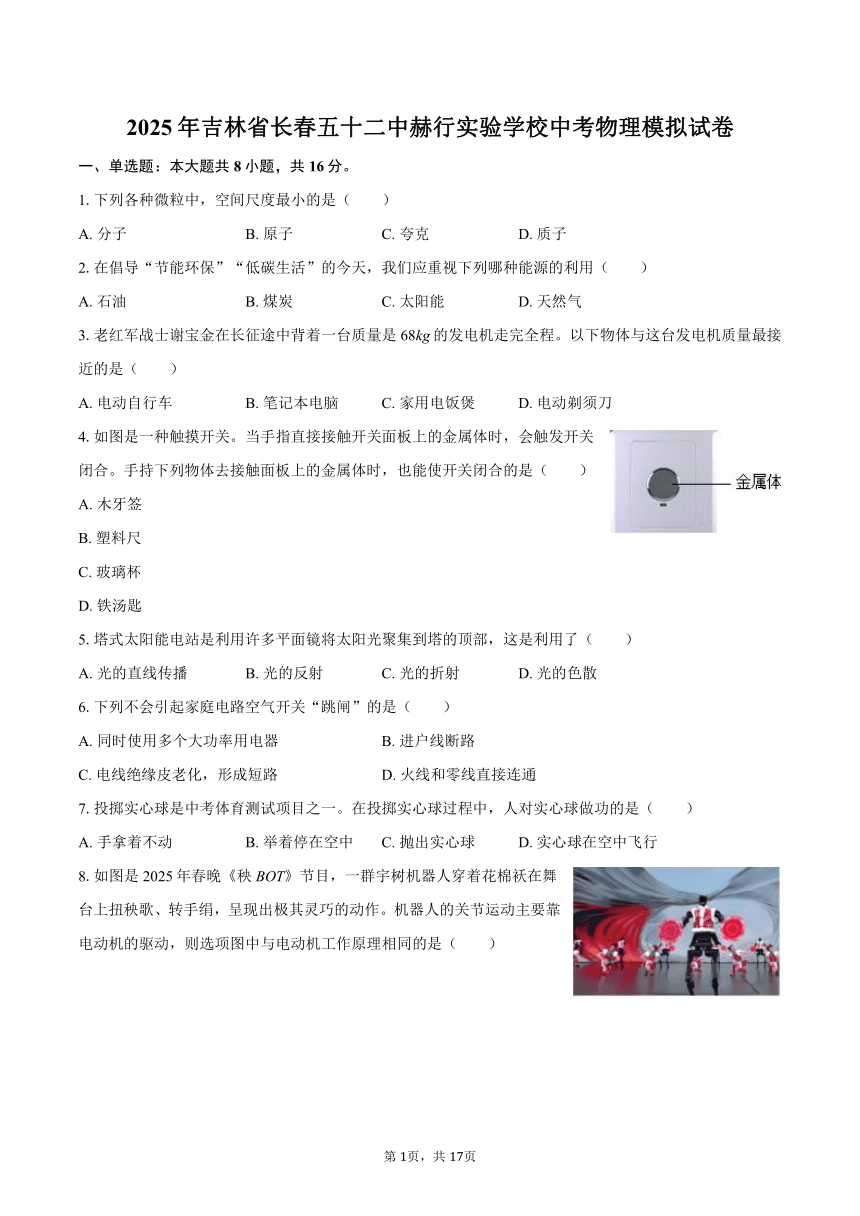

2025年吉林省长春五十二中赫行实验学校中考物理模拟试卷
一、单选题：本大题共8小题，共16分。
1.下列各种微粒中，空间尺度最小的是（　　）
A. 分子 B. 原子 C. 夸克 D. 质子
2.在倡导“节能环保”“低碳生活”的今天，我们应重视下列哪种能源的利用（　　）
A. 石油 B. 煤炭 C. 太阳能 D. 天然气
3.老红军战士谢宝金在长征途中背着一台质量是68kg的发电机走完全程。以下物体与这台发电机质量最接近的是（　　）
A. 电动自行车 B. 笔记本电脑 C. 家用电饭煲 D. 电动剃须刀
4.如图是一种触摸开关。当手指直接接触开关面板上的金属体时，会触发开关闭合。手持下列物体去接触面板上的金属体时，也能使开关闭合的是（　　）
A. 木牙签
B. 塑料尺
C. 玻璃杯
D. 铁汤匙
5.塔式太阳能电站是利用许多平面镜将太阳光聚集到塔的顶部，这是利用了（　　）
A. 光的直线传播 B. 光的反射 C. 光的折射 D. 光的色散
6.下列不会引起家庭电路空气开关“跳闸”的是（　　）
A. 同时使用多个大功率用电器 B. 进户线断路
C. 电线绝缘皮老化，形成短路 D. 火线和零线直接连通
7.投掷实心球是中考体育测试项目之一。在投掷实心球过程中，人对实心球做功的是（　　）
A. 手拿着不动 B. 举着停在空中 C. 抛出实心球 D. 实心球在空中飞行
8.如图是2025年春晚《秧BOT》节目，一群宇树机器人穿着花棉袄在舞台上扭秧歌、转手绢，呈现出极其灵巧的动作。机器人的关节运动主要靠电动机的驱动，则选项图中与电动机工作原理相同的是（　　）
A. B.
C. D.
二、多选题：本大题共2小题，共4分。
9.图甲是路边空中绿化存车亭，图乙是其工作原理图，A为存车架，O为转动轴，B端固定悬挂泊车装置，BC为牵引钢丝绳，M为电动机。汽车从水平地面被提升到BC与OB垂直的过程中，下列说法正确的是（　　）
A. 作用在B点的动力逐渐变小 B. C处滑轮的作用是为了省力
C. 处于图乙位置时，OB是省力杠杆 D. 汽车的重力势能增大
10.如图是某液晶彩色电视的铭牌。下列说法中正确的是（　　）
A. 1kW h的电能可供该电视正常工作4h
B. 该电视可以接在380V电压下使用
C. 工作一段时间后电视会发热，是电流的热效应
D. 正常工作时，该电视比60W的灯消耗电能多
三、填空题：本大题共4小题，共19分。

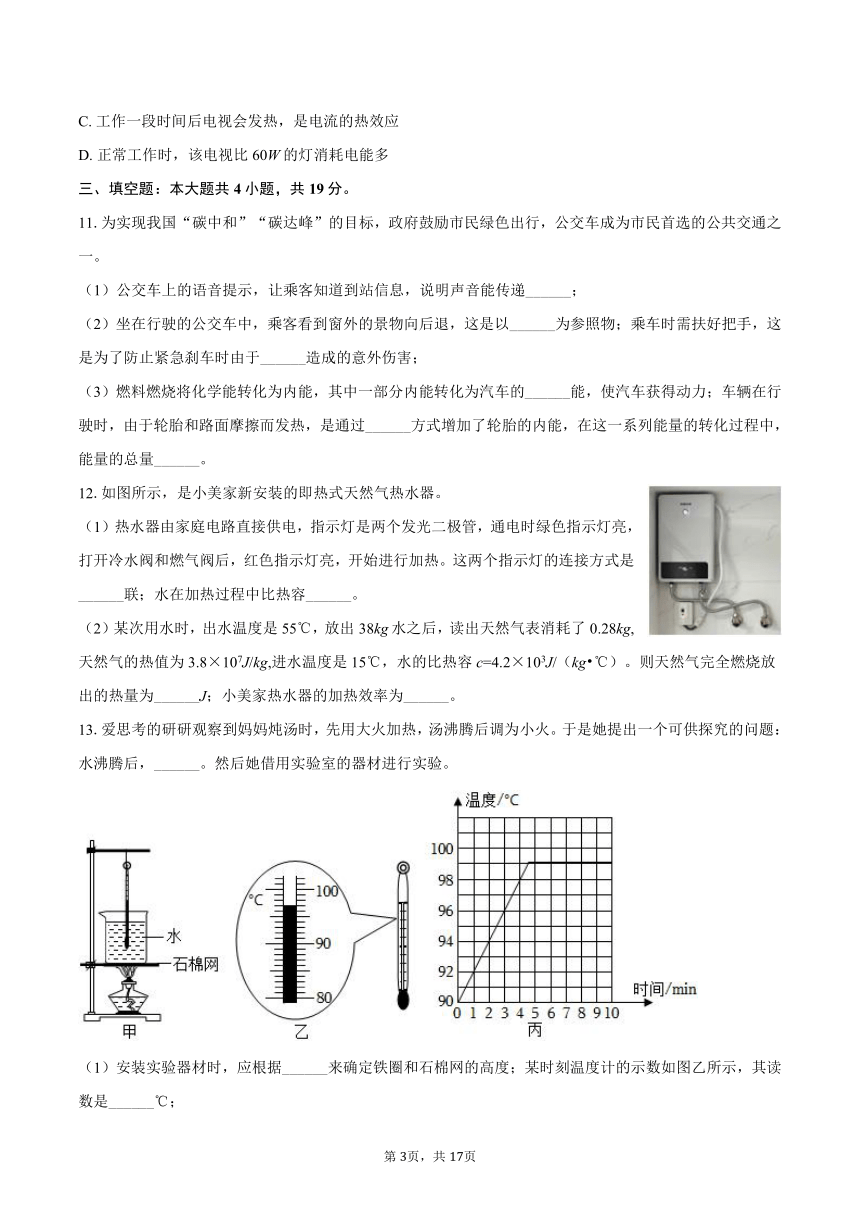

11.为实现我国“碳中和”“碳达峰”的目标，政府鼓励市民绿色出行，公交车成为市民首选的公共交通之一。
（1）公交车上的语音提示，让乘客知道到站信息，说明声音能传递______；
（2）坐在行驶的公交车中，乘客看到窗外的景物向后退，这是以______为参照物；乘车时需扶好把手，这是为了防止紧急刹车时由于______造成的意外伤害；
（3）燃料燃烧将化学能转化为内能，其中一部分内能转化为汽车的______能，使汽车获得动力；车辆在行驶时，由于轮胎和路面摩擦而发热，是通过______方式增加了轮胎的内能，在这一系列能量的转化过程中，能量的总量______。
12.如图所示，是小美家新安装的即热式天然气热水器。
（1）热水器由家庭电路直接供电，指示灯是两个发光二极管，通电时绿色指示灯亮，打开冷水阀和燃气阀后，红色指示灯亮，开始进行加热。这两个指示灯的连接方式是______联；水在加热过程中比热容______。
（2）某次用水时，出水温度是55℃，放出38kg水之后，读出天然气表消耗了0.28kg,天然气的热值为3.8×107J/kg,进水温度是15℃，水的比热容c=4.2×103J/（kg ℃）。则天然气完全燃烧放出的热量为______J；小美家热水器的加热效率为______。
13.爱思考的研研观察到妈妈炖汤时，先用大火加热，汤沸腾后调为小火。于是她提出一个可供探究的问题：水沸腾后，______。然后她借用实验室的器材进行实验。
（1）安装实验器材时，应根据______来确定铁圈和石棉网的高度；某时刻温度计的示数如图乙所示，其读数是______℃；

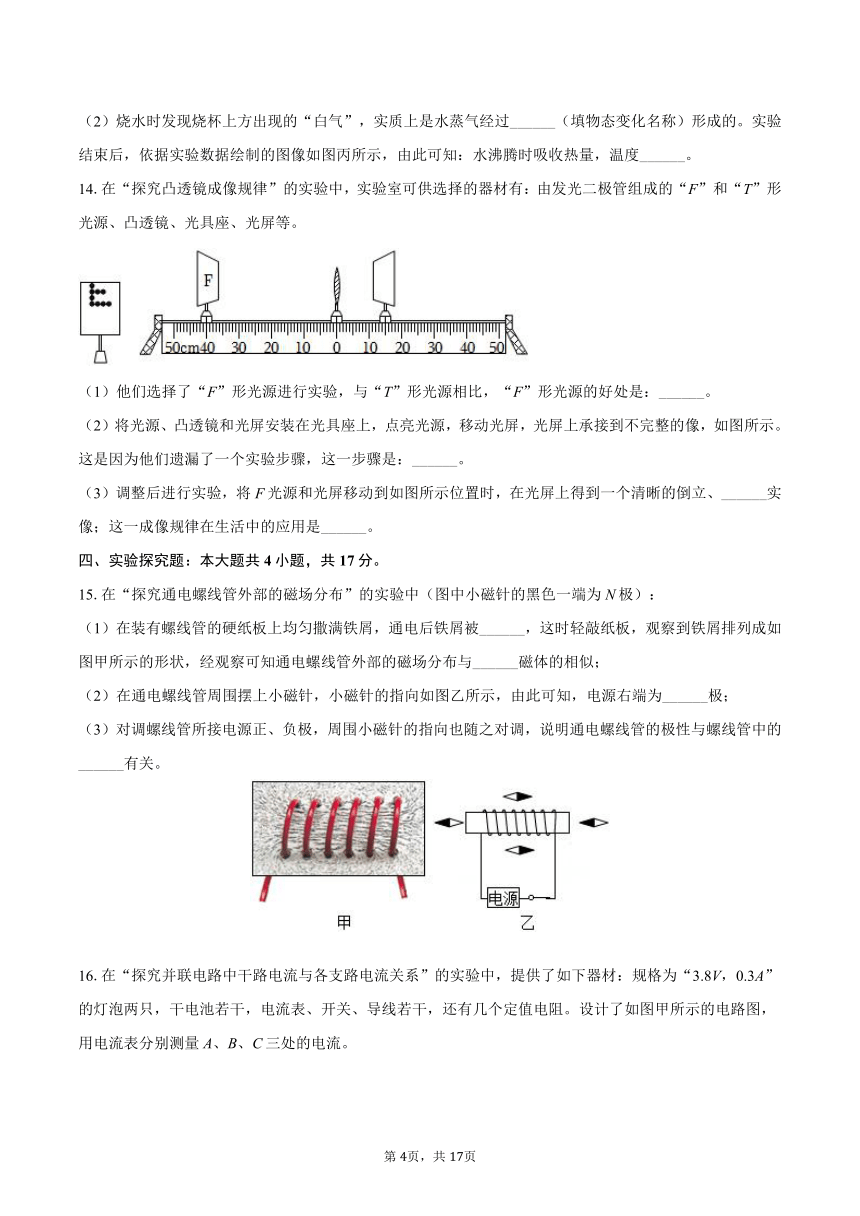

（2）烧水时发现烧杯上方出现的“白气”，实质上是水蒸气经过______（填物态变化名称）形成的。实验结束后，依据实验数据绘制的图像如图丙所示，由此可知：水沸腾时吸收热量，温度______。
14.在“探究凸透镜成像规律”的实验中，实验室可供选择的器材有：由发光二极管组成的“F”和“T”形光源、凸透镜、光具座、光屏等。
（1）他们选择了“F”形光源进行实验，与“T”形光源相比，“F”形光源的好处是：______。
（2）将光源、凸透镜和光屏安装在光具座上，点亮光源，移动光屏，光屏上承接到不完整的像，如图所示。这是因为他们遗漏了一个实验步骤，这一步骤是：______。
（3）调整后进行实验，将F光源和光屏移动到如图所示位置时，在光屏上得到一个清晰的倒立、______实像；这一成像规律在生活中的应用是______。
四、实验探究题：本大题共4小题，共17分。
15.在“探究通电螺线管外部的磁场分布”的实验中（图中小磁针的黑色一端为N极）：
（1）在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑被______，这时轻敲纸板，观察到铁屑排列成如图甲所示的形状，经观察可知通电螺线管外部的磁场分布与______磁体的相似；
（2）在通电螺线管周围摆上小磁针，小磁针的指向如图乙所示，由此可知，电源右端为______极；
（3）对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中的______有关。
16.在“探究并联电路中干路电流与各支路电流关系”的实验中，提供了如下器材：规格为“3.8V，0.3A”的灯泡两只，干电池若干，电流表、开关、导线若干，还有几个定值电阻。设计了如图甲所示的电路图，用电流表分别测量A、B、C三处的电流。
（1）连接电路前，发现电流表的指针如图乙所示，接下来要进行的操作是______。
（2）如图丙所示为某实验小组在测量C点电流时连接的实物电路，请你根据图甲，用笔画线代替导线将电路连接完整。
（3）该实验小组多次进行测量，记录的数据如表所示：依据实验数据得出的实验结论是：______（用字母表示）。
实验序号 IA/A IB/A IC/A
1 0.20 0.20 0.40
2 0.24 0.24 0.48
3 0.28 0.28 0.56
（4）实验结束后，小组进行交流评估，有同学提出上述实验结论有偶然性，但是实验室没有其他规格的灯泡可以用，请你提出一个可行性方案______。
17.为了在体育测试中取得理想成绩，小希对“牛筋底和橡胶底两种运动鞋的防滑效果”进行了如下探究。
（1）如图所示，首先用弹簧测力计水平拉动橡胶底运动鞋做______运动，观察弹簧测力计示数F1，其读数为______N。
（2）向较轻的牛筋底运动鞋中添加了适量的物体后，在同一木板上重复上述实验，记录弹簧测力计示数为F2；此步骤中，“鞋中添加了适量的物体”是为了______。
（3）经比较发现F1＞F2，请你分析，小希的探究结果能否判断出哪种鞋底更防滑，试说明理由：______。
18.科学揭秘：遇水就亮的灯泡不消耗电能吗？小明逛夜市时，发现有摊主在叫卖一种不消耗电能、遇水就亮的灯泡。小明认为这与物理课上所学知识矛盾，于是买了一个灯泡，将其放入自来水中进行测试。
水面对应的位置 a b c
灯泡的发光情况 不发光 不发光 发光
（1）小明猜想灯泡遇水就亮的原因是：灯泡内部装有提供能量的______，灯泡遇水后电路形成______路从而发光。
（2）小明观察到灯泡底部结构由a、b、c三部分组成，如图甲所示，a、c为金属，b为塑料。如图乙，将灯泡缓慢浸入水中，观察灯泡发光情况，收集到证据如表。
（3）小明拆开灯泡塑料壳，如图丙所示，证明了猜想正确，灯泡遇自来水发光说明自来水是______，发光是将电能转化为______和内能。
（4）小明将灯泡取出并擦干，不放入水中，如何再次让灯泡发光？______。
五、综合题：本大题共2小题，共14分。
19.长春南湖公园作为长春市内最大的城市公园，是市民最经常去的休闲打卡地。
（1）图甲中“冰龙”吸引了众多市民前来观赏，根据图甲中信息，估计“冰龙”的长度约为30 ______；
（2）冰上雪圈是深受儿童喜欢的娱乐项目，如图乙所示，儿童坐在雪圈上，雪圈凹陷，说明力可以改变物体的______，同时增大人体和雪圈的受力面积面积，从而______压强，增强舒适性。
（3）请你在图乙中画出雪圈对冰面压力的示意图。
（4）周末，小丽也去南湖公园健步走，她用手机记录自己走步的数据。手机是靠______传递信息的；分析该表可知，小丽行走的路程为______km。
4500总步数 100步频：步/分
6.0时速：km/h 225消耗：大卡
20.智慧科创小组的同学设计了一款由电压表改装的简易汽车油量表，其工作原理如图所示。电源电压为18V，R1是定值电阻，R2是转动式的变阻器，其规格是“55Ω，2A”，电压表的量程是0-15V。如表是研究R2连入电路的阻值与油的体积大小规律时测得的数据。
R2连入电路的阻值/Ω 55 40 30 20 15 10 5 0
油的体积V/L 1.20 2.00 2.5 3.00 3.25 3.50 3.7 4.0
（1）电路中R1的作用是______。
（2）闭合开关，向油箱中加油，当油箱中的油达到最低油量时，电压表的示数为U0；继续向油箱内加油，当油量达到2L时，观察到电压表的示数为，则R1的阻值为______Ω，U0的值为______V。
（3）继续往油箱中让入体积为V1的油，重新闭合开关S后，观察到电压表示数为4U0。继续往油箱中注入体积为V2的油，再闭合开关S，发现在不损坏电路元件的情况下油量已到达最大值。请通过计算比较两次注入的油体积的大小。（写出必要的文字描述、表达式以及最终结果）
1.【答案】
【解析】解：原子是由原子核和核外电子组成的，所以原子比原子核大；原子核是由质子和中子组成的，所以原子核比质子大；而夸克则是比质子更小的微粒，在这几种微粒中夸克是最小的．
故选C．
物质是由分子组成的，分子又是由原子组成的，原子是由原子核和核外电子组成的，原子核是由质子和中子组成的，而夸克则是比质子更小的微粒．
本题考查我们对于微观世界的了解，是一道基础题．
2.【答案】
【解析】解：煤炭、石油、天然气属于化石能源，属于不可再生能源，并且在使用时会产生废物、废气，污染环境，与节能环保，低碳生活不相符；
太阳能取之不尽、用之不竭，而且环保，不会对环境产生影响，随着科学技术的进步也很容易转化为其他形式的能量，可以大力开发和利用。
故选：C。
理想能源应满足几个特点：环保，来源广泛，容易转化等。
能源的使用会对环境造成危害，所以要选择对环境影响小的新能源，如太阳能、核能、氢能等。
3.【答案】
【解析】解：A、电动自行车的质量约70kg,与题干相符，故D符合题意。
B、笔记本电脑质量约为5kg,小于68kg,故B不符合题意；
C、家用电饭煲质量约为3kg,小于68kg,故C不符合题意；
D、电动剃须刀质量约为100g=0.1kg,远小于68kg,故D不符合题意；
故选：A。
根据常见物体的质量进行估测。
本题考查的是常见物体的质量，会对物体的质量形成具体的印象。
4.【答案】
【解析】解：由题意知，因为人体是导体，当手指直接接触开关面板上的金属体时，会触发开关闭合。
ABC、一般情况下，木牙签、塑料尺和玻璃杯是绝缘体，接触时不能使开关闭合，故ABC不符合题意；
D、铁汤匙是导体，接触时能使开关闭合，故D符合题意。
故选：D。
容易导电的物体是导体，不容易导电的物体是绝缘体。
此题考查了导体与绝缘体的辨析，比较简单，属基础题。
5.【答案】
【解析】解：塔式太阳能电站利用平面镜反射太阳光，聚集到塔的顶部，故B正确，ACD错误。
故选：B。
塔式太阳能电站利用了平面镜的反射原理。
本题通过太阳能的利用，考查了对光的反射的理解与应用，属基础题。
6.【答案】
【解析】解：A、同时使用多个大功率用电器，会引起电路中的电流过大，空气开关会跳闸，故A不符合题意；
B、进户线断路，电路中没有电流，空气开关不会跳闸，故B符合题意；
C、电线绝缘皮老化，形成短路，空气开关会跳闸，故C不符合题意；
D、火线和零线直接连通，会造成短路，空气开关跳闸，故D不符合题意。
故选：B。
家庭电路中电流过大的原因有两个：一是用电器的总功率过大；二是电路中发生了短路。
本题考查的是空气开关的原理和作用；知道家庭电路中电流过大的原因。
7.【答案】
【解析】解：A、手拿着不动，有力作用在球上，但球没有在力的方向上移动距离，人对球不做功，故A错误；
B、举着停在空中，有力作用在球上，但球没有在力的方向上移动距离，人对球不做功，故B错误；
C、抛出实心球，有力作用在球上，球在该力的方向上移动距离，人对球做功，故C正确；
D、球飞出去，靠的是惯性，有距离，但没有对球施加力，人对球不做功，故D错误。
故选：C。
做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可。
有力有距离，力对物体不一定做功，物体必须在力的方向上通过了距离，即力的方向和物体前进的距离的方向一致，力对物体才做功。
8.【答案】
【解析】解：电动机的工作原理是通电线圈在磁场中受到力的作用而转动。
A、闭合开关，导体在磁场中受力运动，是电动机的原理图，故A符合题意；
B、图为奥斯特实验装置图，说明通电导线周围存在磁场，故B不符合题意；
C、图为探究磁场对电流的作用实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故C不符合题意；
D、图为探究磁体间的相互作用，故D不符合题意；
故选：A。
电动机的工作原理是通电线圈在磁场中受到力的作用而转动。
本题考查电磁学实验装置，学生需要熟记不同实验装置的实验结论。
9.【答案】
【解析】解：AC．小汽车从水平地面被提升到BC垂直于杆OB的过程中，如下图所示：
由图2可知，动力臂大于阻力臂，所以该杠杆为省力杠杆，
动力的力臂L1逐渐变大、阻力臂L2变小，且阻力不变（阻力为车架和汽车的总重力），根据F1L1=F2L2可知，在此过程中作用在B点的动力逐渐变小，故A、C正确；
B．使用定滑轮不省力也不费力，但可以改变力的方向，故B错误；
D．汽车从水平地面被提升到BC与OB垂直的过程中，质量不变，盖度变大，所以汽车的重力势能增大，故D正确。
故选：ACD。
（1）利用杠杆的平衡条件分析。
（2）使用定滑轮不省力也不费力，但可以改变力的方向。
（3）当动力臂大于阻力臂时，为省力杠杆；当动力臂小于阻力臂，为费力杠杆；当动力臂等于阻力臂时，为等臂杠杆。
（4）重力势能大小的影响因素：质量、被举的高度；质量越大，高度越高，重力势能越大。
本题考查了杠杆的分类、杠杆平衡条件的应用、重力势能的大小变化，画图确定动力臂和阻力臂的大小是关键。
10.【答案】
【解析】解：A、由图可知，电视机的额定功率P=250W=0.25kW，
由P=可知，1kW h的电能可供该电视正常工作的时间：t===4h,故A正确；
B、由图可知，电视机的额定电压U=220～240V，则该电视不能接在380V电压下使用，故B错误；
C、工作一段时间后电视会发热，是由于电视剧把电能转化为内能，这是电流的热效应，故C正确；
D、由W=Pt可知，用电器消耗电能的多少除了与电功率有关，还与工作时间有关，由于不知道电视剧和灯工作时间的关系，所以无法比较它们消耗电能的多少，故D错误。
故选：AC。
（1）由图可知电视机的额定功率，根据P=求出1kW h的电能可供该电视正常工作的时间；
（2）由图可知电视机的额定电压，据此可知该电视是否能在380V的电压下使用；
（3）电流通过导体时，将电能转化为内能的现象叫做电流的热效应；
（4）根据W=Pt分析用电器消耗电能的多少。
本题考查对额定功率、额定电压的认识、电功的计算以及电功率公式电流的灵活运用，难度适中。
11.【答案】
【解析】解：（1）声音可以传递信息和能量。公交车上的语音提示，让乘客知道到站信息，说明声能传递信息；
（2）坐在行驶的汽车中，乘客看到窗外的景物向后退，这是以汽车为参照物；乘车时需扶好把手，这是为了防止紧急刹车时由于惯性造成的意外伤害；
（3）燃料燃烧将化学能转化为内能，其中一部分内能转化为汽车的机械能，使汽车获得动力；车辆在行驶时，由于轮胎和路面摩擦而发热，克服摩擦力做功，通过做功的方式改变轮胎的内能，由能量守恒定律可知，能量转化与转移过程中，能量的总量将不变。
故答案为：（1）信息；（2）汽车；惯性；（3）机械；做功；不变。
（1）声音可以传递信息和能量；
（2）物体相对于参照物的位置变化了，物体是运动的，物体相对于参照物的位置不变，物体是静止的；物体具有的保持运动状态不变的性质，叫惯性，一切物体都具有惯性；
（3）内燃机是利用内能对外做功的机器；改变物体内能的方法：做功和热传递；根据能量守恒定律分析。
本题考查声现象、惯性、能的转化和守恒，属于综合题。
12.【答案】
【解析】解：（1）两指示灯能够独立工作、互不影响，则它们应并联在电路中；
比热容与物体种类和状态有关，与温度无关，水吸热升温，比热容不变；
（2）水吸收的热量为：
Q吸=c水m水Δt=4.2×103J/（kg ℃）×38kg×（55℃-15℃）=6.384×106J；
0.28kg天然气完全燃烧放出的热量为：
Q放=m天然气q天然气=0.28kg×3.8×107J/kg=1.064×107J；
小美家热水器的加热效率为：
η==×100%=60%。
故答案为：（1）并；不变；（2）1.064×107；60%。
（1）根据绿色指示灯和红色指示灯不同时工作进行解答；
比热容是物质的一种特性，其大小与物体种类和状态有关，而与质量、体积、温度无关；
（2）根据Q=cmΔt得出水吸收的热量，再根据Q=qm得出28kg天然气完全燃烧放出的热量，最后根据效率公式可知小美家热水器的加热效率。
本题考查串并联电路的辨别、比热容、热值和效率的计算，是一道综合题。
13.【答案】
【解析】解：妈妈炖汤时，先用大火加热，汤沸腾后调为小火。于是她提出一个可供探究的问题：探究“水沸腾后，温度的变化”；
（1）加热时要用酒精灯的外焰进行加热，所以安装器材时，酒精灯需要点燃，以便确定铁圈的位置；
由图乙可知，温度计的分度值是1℃，示数为97℃；
（2）烧水时发现烧杯上方出现的“白气”，实质上是水蒸气经过液化形成的。实验结束后，依据实验数据绘制的图像如图丙所示，由此可知：水沸腾时吸收热量，温度保持不变。
故答案为：温度的变化；（1）酒精灯的外焰；97；（2）液化；保持不变。
探究“水沸腾后温度的变化”；
（1）安装器材时，酒精灯需要点燃，以便确定铁圈的位置；先观察温度计的分度值，再读数；
（2）由气态变为液态的过程叫液化；液体沸腾时温度不变，这个不变的温度叫沸点，液体沸腾时的特点是继续吸热，温度不变。
本题是探究水的沸腾实验，在此实验中通常考查温度计原理、观察水的沸腾现象、沸腾图象的画法以及归纳总结水沸腾的特点等，是中考的热点实验。
14.【答案】
【解析】解：（1）与“T”形光源相比，“F”形光源的好处是：可以比较出像与物左右是否相反；
（2）出现如图所示的现象，原因是没有调节光源、凸透镜、光屏三者中心在同一高度；
（3）由图可知，此时物距大于像距，成倒立、缩小的实像，应用为照相机。
故答案为：（1）可以比较出像与物左右是否相反；（2）没有调节光源、凸透镜、光屏三者中心在同一高度；（3）缩小；照相机。
（1）选用“F”形光源更便于比较出像与物体左右是否相反；
（2）光源、凸透镜、光屏三者中心要在同一高度；
（3）当物距大于像距时，成倒立、缩小的实像，应用为照相机。
探究凸透镜成像实验时，要熟练掌握成像特点与物距、像距的关系。
15.【答案】
【解析】（1）铁屑在磁场容易被磁化，故可以用铁屑来反映通电螺线管周围的磁场分布；由图甲可得：通电螺线管外部的磁场分布与条形磁体的相似；
（2）如图乙，根据小磁针的指向可知，螺线管的右端为S极，左端为N极；根据安培定则，右手握住螺线管，大拇指指向N极，则四指弯曲的方向为电流的方向，则电源的右端为正极。
（3）将电源正、负极对调，小磁针的指向也改变了，说明通电螺线管的磁场改变，说明通电螺线管的磁场方向与电流方向有关。
故答案为：（1）磁化；条形；（2）正；（3）电流方向。
（1）通电螺线管周围有磁场，磁场看不见摸不着，在螺线管周围均匀地撒满铁屑，铁屑被磁化后能形象反映磁场的分布情况，据此分析；
（2）先根据小磁针的指向确定螺线管的极性，再根据安培定则判断电流的流向；
（3）通电螺线管磁场的方向与电流方向有关。
本题通过探究“通电螺线管外部的磁场”的实验，考查了磁化现象、通电螺线管磁场的认识、安培定则的运用，有一定综合性。
16.【答案】
【解析】（1）连接电路前，发现电流表的指针如图乙所示，指针没有正对零刻度线，接下来要进行的操作是 电流表调零。
（2）图甲两灯并联，测量C点电流，电流表接在干路上，如下所示：
（3）根据记录的数据可知，并联电路的干路电流等于各支路电流之和，即IC=IA+IB。
（4）根据归纳法的要求，在没有其他规格的灯泡可以用的条件下，可改变电源电压重复上面的实验。
故答案为：（1）电流表调零；
（2）
（3）IC=IA+IB；
（4）改变电源电压重复上面的实验。
（1）电流表使用前要调零；
（2）两灯并联，电流表与待测电路串联；
（3）分析表中数据得出结论；
（4）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
本题探究并联电路电流的规律，考查电流表的使用、注意事项及归纳法和分析数据归纳结论的能力。
17.【答案】
【解析】（1）在图甲的实验中，他首先用弹簧测力计水平拉动橡胶底运动鞋在水平桌面上做匀速直线运动，此时拉力与摩擦力二力平衡。由图甲知，测力计的分度值为0.2N，示数为4N，则滑动摩擦力等于拉力，也为4N；
（2）“鞋中添加了适量的物体”是为了更容易控制压力大小相等，所以应向较轻的鞋中添加了适量的物体，以便控制压力大小相同，探究摩擦力大小与接触面的粗糙程度的关系；
（3）一次实验就得出结论，小希得出结论具有偶然性。
故答案为：（1）匀速直线；4；（2）控制压力大小相同；（3）不能；一次实验具有偶然性。
（1）物体做匀速直线运动时，拉力与摩擦力平衡，二者大小相等；在进行测力计的读数时，注意其分度值；
（2）要探究摩擦力与接触面粗糙程度的关系，需控制压力大小不变；
（3）一次实验，结论具有偶然性。
本题考查实验原理及测力计读数和对实验方案的评估，体现了对过程和方法的考查。
18.【答案】
【解析】（1）形成电流需要具备两个条件：电路两端有电压、电路是通路，因此灯泡遇水就亮的原因是：灯泡内部装有提供能量的电源，灯泡遇水形成通路；
（3）灯泡遇自来水发光，说明自来水容易导电，属于导体；小灯泡发光时，电流通过灯泡做功，将电能转化为光能和内能；
（4）由题目可知a、c为金属是导体，b为塑料是绝缘体，根据表格记录可知水面对应位置到达c灯泡发光，因此用一根导线同时接触灯泡底部a和c两部分，形成通路，电路中有电流，灯泡发光。
故答案为：（1）电源；通；（3）导体；光能；（4）用一根导线同时接触灯泡底部a和c两部分。
（1）形成电流需要具备两个条件：电路两端有电压、电路是通路；
（3）容易导电的物体叫做导体，不容易导体的物体叫做绝缘体；小灯泡发光是将电能转化为光能和内能；
（4）由题目可知a、c为金属是导体，b为塑料是绝缘体，根据表格记录可知水面对应位置到达c灯泡发光，因此用一根导线同时接触灯泡底部a和c两部分，形成通路，电路中有电流，灯泡发光。
本题考查电路的组成、导体与绝缘体的判断、电源的能量转化及电路的三种状态等知识。
19.【答案】
【解析】（1）根据甲图，冰龙的长度大约是人的高度的20倍，故约为30m；
（2）儿童坐在雪圈上，雪圈凹陷时发生了形变，故说明力可以改变物体的形状；压力一定值，增大人体和雪圈的受力面积面积，可以减小压强；
（3）压力是垂直作用在物体表面的力；如图所示：
（4）手机依靠电磁波传递信息的；走路4500步，步频100步/min,故时间为4.5min=0.075h；
路程s=vt=6km/h×0.075h=0.45km。
故答案为：（1）m；（2）形状；减小；（3）见解答；（4）电磁波；0.45。
（1）根据图中的长度与人的高度对比分析；
（2）力可以改变物体的形状或运动状态；压力一定时，增大受力面积可以减小压强；
（3）压力是垂直作用在物体表面的力；
（4）手机依靠电磁波传递信息的；根据步数计算时间根据速度公式计算路程。
本题考查长度、速度、压强与力的分析，属于中档题。
20.【答案】
【解析】（1）闭合开关，R1、R2串联，电压表测量R1两端的电压。
油量较大时，R2接入的阻值较小，总电阻较小，根据欧姆定律可知电路电流可能过大，电路中R1的作用是保护电路。
（2）闭合开关，向油箱中加油，当油箱中的油达到最低油量时，电压表的示数为U0；
根据欧姆定律及串联电路的电压特点可知电源电压U=18V=U0+×55Ω；
继续向油箱内加油，当油量达到2L时，观察到电压表的示数为U0，根据欧姆定律及串联电路的电压特点可知电源电压U=U0+×40Ω；
联立两式可得R1=5Ω，U0=1.5V。
（3）继续往油箱中让入体积为V1的油，重新闭合开关S后，观察到电压表示数为4U0。
根据欧姆定律可知电路电流I===1.2A，
滑动变阻器接入电路的阻值R2===10Ω；
继续往油箱中注入体积为V2的油，再闭合开关S，发现在不损坏电路元件的情况下油量已到达最大值，根据题目信息可知电路电流最大值为I′=2A，
根据欧姆定律可知电压表示数UV=I′R1=2A×5Ω=10V，
根据欧姆定律和串联电路的电压特点可知滑动变阻器接入电路的阻值R2′===4Ω，
由表中信息可知时，当R2=40Ω时，油的体积为2L，
当R2′=10Ω时，油的体积为3.50L，则第一次注入油的体积：V1=3.50L-2L=1.5L，
当R2″=4Ω时，油的体积小于4L，则第二次注入油的体积：V2＜4L-3.50L=0.50L，
由此可知V2＜V1。
故答案为：（1）保护电路；（2）5；1.5；（3）两次注入的油的体积关系为V2＜V1。
（1）闭合开关，R1、R2串联，电压表测量R1两端的电压。油量较大时，R2接入的阻值较小，总电阻较小，根据欧姆定律可知电路电流可能过大，据此分析。
（2）闭合开关，向油箱中加油，当油箱中的油达到最低油量时，电压表的示数为U0；根据欧姆定律及串联电路的电压特点可知电源电压；继续向油箱内加油，当油量达到2L时，观察到电压表的示数为U0，根据欧姆定律及串联电路的电压特点可知电源电压，联立两式可得R1的阻值、U0的值；
（3）继续往油箱中让入体积为V1的油，重新闭合开关S后，观察到电压表示数为4U0。根据欧姆定律可知电路电流和滑动变阻器接入电路的阻值；
由图乙可知电压表量程为0～15V，已知R2标有“50Ω2A”字样，根据欧姆定律求出当电路中电流I′=2A时R1两端的电压（电压表的示数），并与15V比较，若小于15V，则电压表安全；若大于15V，则电压表示数最大为15V；
根据题意，利用串联电路的特点和欧姆定律分别求出注入油的体积为V1、V2时变阻器R2接入电路的阻值，再根据表中数据求出V1、V2，并比较其大小。
本题考查了串联电路的特点和欧姆定律的应用，是一道结合实际的好题。
