2025年山东省济宁市高新区中考物理二模试卷（含解析）

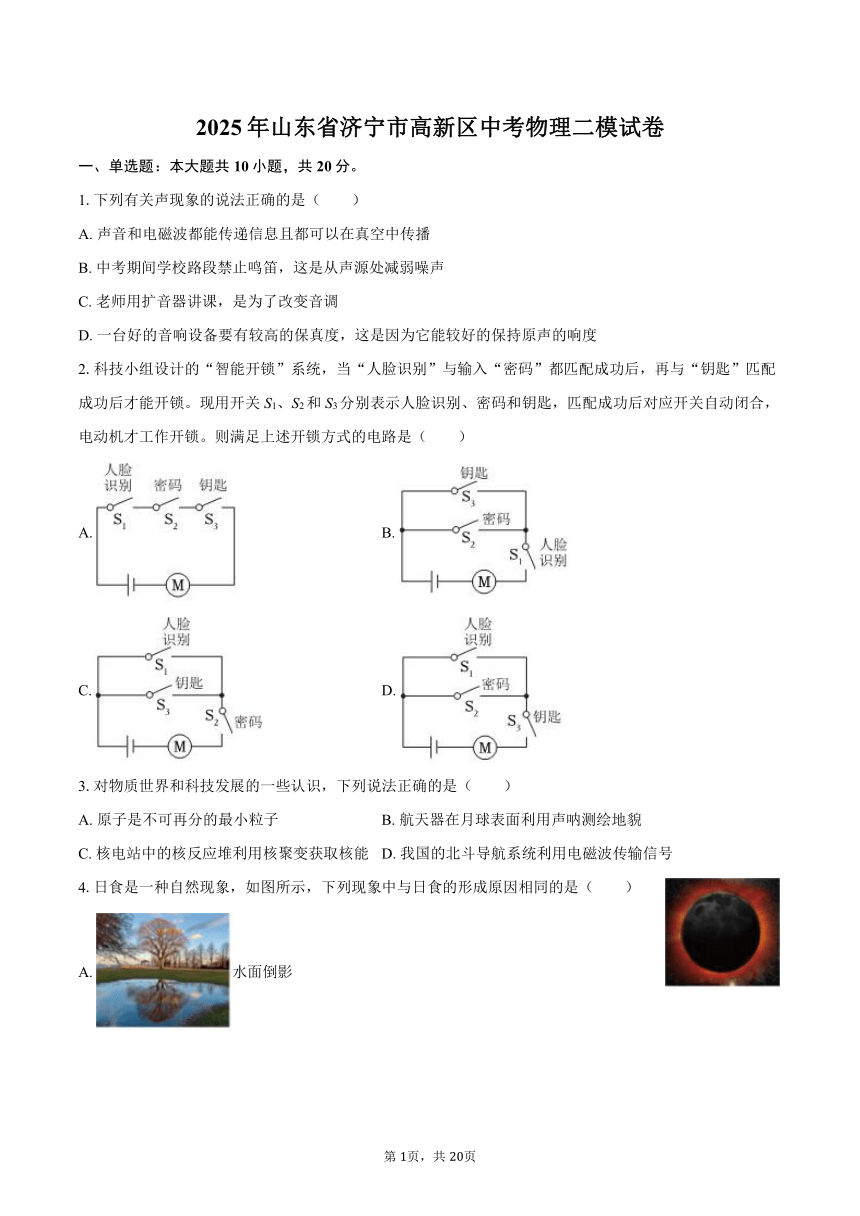

2025年山东省济宁市高新区中考物理二模试卷
一、单选题：本大题共10小题，共20分。
1.下列有关声现象的说法正确的是（　　）
A. 声音和电磁波都能传递信息且都可以在真空中传播
B. 中考期间学校路段禁止鸣笛，这是从声源处减弱噪声
C. 老师用扩音器讲课，是为了改变音调
D. 一台好的音响设备要有较高的保真度，这是因为它能较好的保持原声的响度
2.科技小组设计的“智能开锁”系统，当“人脸识别”与输入“密码”都匹配成功后，再与“钥匙”匹配成功后才能开锁。现用开关S1、S2和S3分别表示人脸识别、密码和钥匙，匹配成功后对应开关自动闭合，电动机才工作开锁。则满足上述开锁方式的电路是（　　）
A. B.
C. D.
3.对物质世界和科技发展的一些认识，下列说法正确的是（　　）
A. 原子是不可再分的最小粒子 B. 航天器在月球表面利用声呐测绘地貌
C. 核电站中的核反应堆利用核聚变获取核能 D. 我国的北斗导航系统利用电磁波传输信号
4.日食是一种自然现象，如图所示，下列现象中与日食的形成原因相同的是（　　）
A. 水面倒影

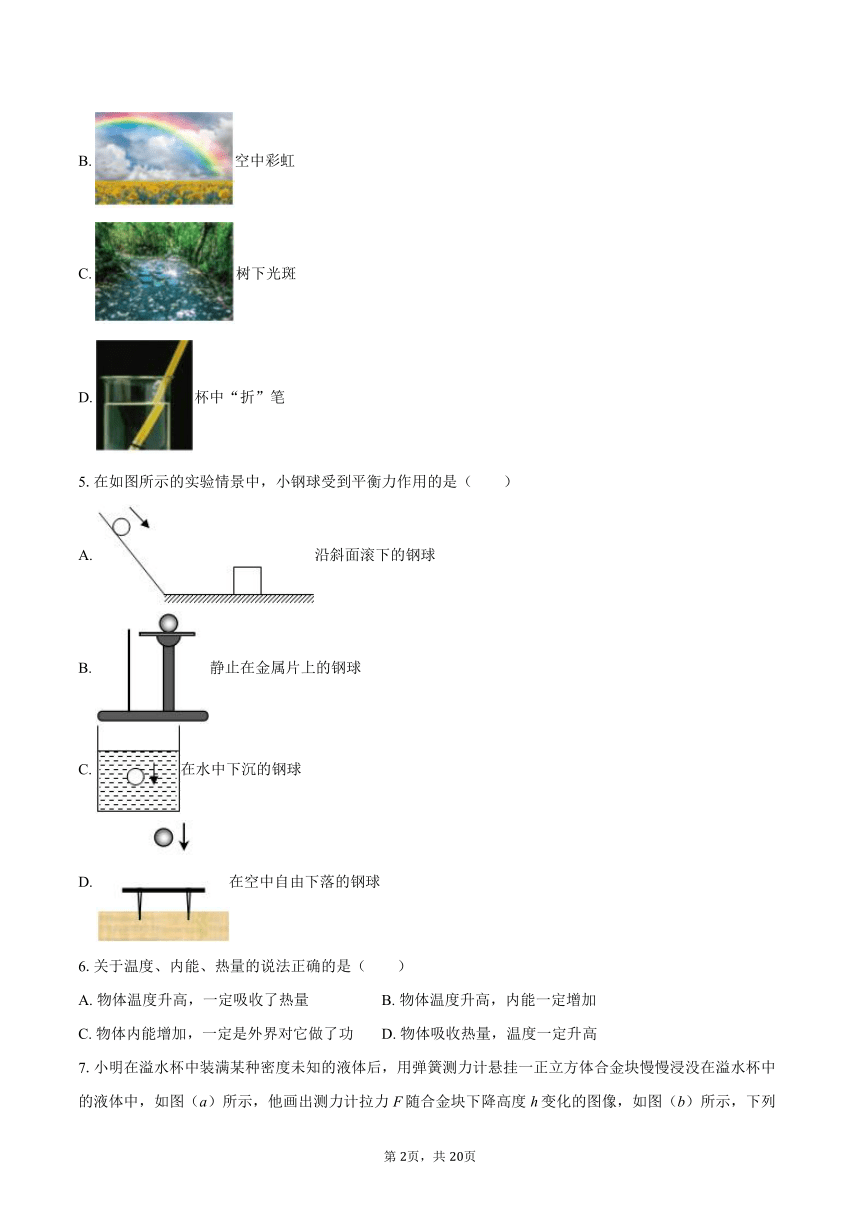

B. 空中彩虹
C. 树下光斑
D. 杯中“折”笔
5.在如图所示的实验情景中，小钢球受到平衡力作用的是（　　）
A. 沿斜面滚下的钢球
B. 静止在金属片上的钢球
C. 在水中下沉的钢球
D. 在空中自由下落的钢球
6.关于温度、内能、热量的说法正确的是（　　）
A. 物体温度升高，一定吸收了热量 B. 物体温度升高，内能一定增加
C. 物体内能增加，一定是外界对它做了功 D. 物体吸收热量，温度一定升高

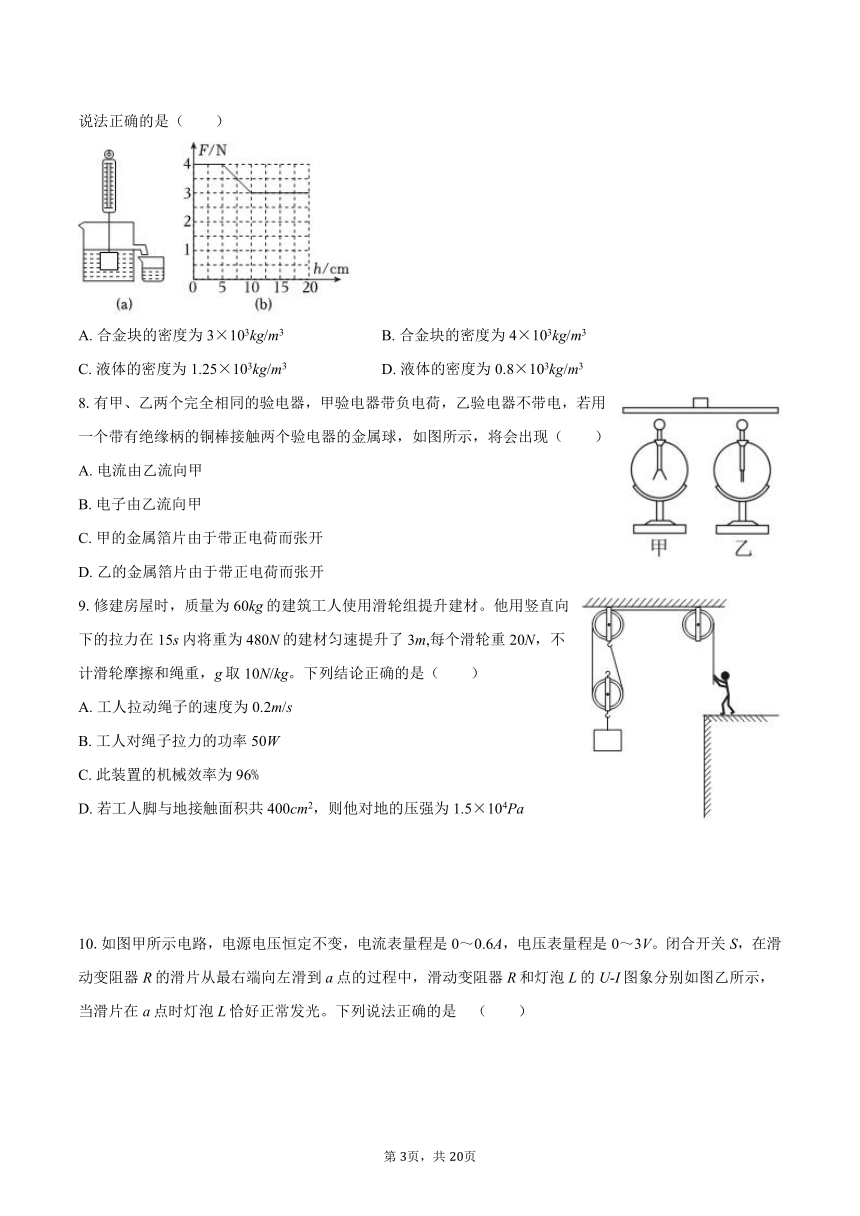

7.小明在溢水杯中装满某种密度未知的液体后，用弹簧测力计悬挂一正立方体合金块慢慢浸没在溢水杯中的液体中，如图（a）所示，他画出测力计拉力F随合金块下降高度h变化的图像，如图（b）所示，下列说法正确的是（　　）
A. 合金块的密度为3×103kg/m3 B. 合金块的密度为4×103kg/m3
C. 液体的密度为1.25×103kg/m3 D. 液体的密度为0.8×103kg/m3
8.有甲、乙两个完全相同的验电器，甲验电器带负电荷，乙验电器不带电，若用一个带有绝缘柄的铜棒接触两个验电器的金属球，如图所示，将会出现（　　）
A. 电流由乙流向甲
B. 电子由乙流向甲
C. 甲的金属箔片由于带正电荷而张开
D. 乙的金属箔片由于带正电荷而张开
9.修建房屋时，质量为60kg的建筑工人使用滑轮组提升建材。他用竖直向下的拉力在15s内将重为480N的建材匀速提升了3m,每个滑轮重20N，不计滑轮摩擦和绳重，g取10N/kg。下列结论正确的是（　　）
A. 工人拉动绳子的速度为0.2m/s
B. 工人对绳子拉力的功率50W
C. 此装置的机械效率为96%
D. 若工人脚与地接触面积共400cm2，则他对地的压强为1.5×104Pa

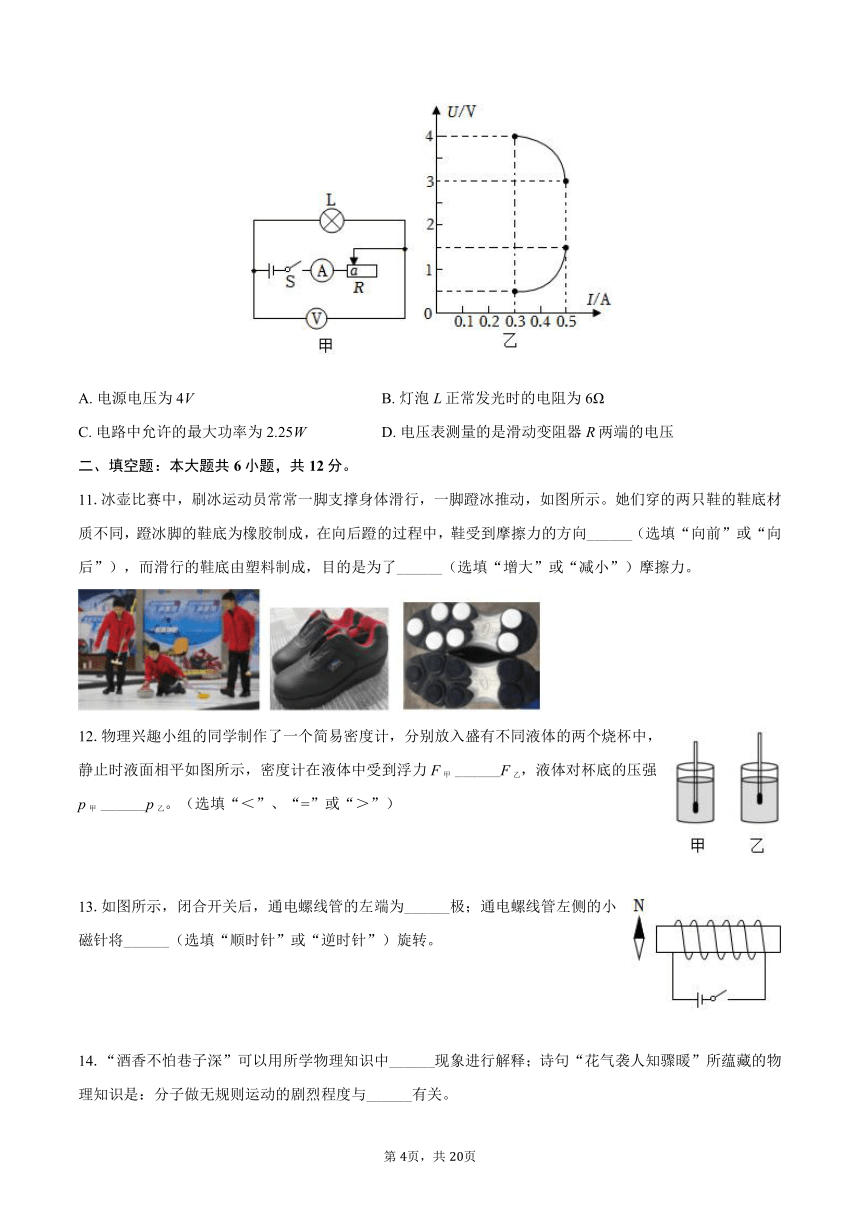

10.如图甲所示电路，电源电压恒定不变，电流表量程是0～0.6A，电压表量程是0～3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的U-I图象分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是 （　　）
A. 电源电压为4V B. 灯泡L正常发光时的电阻为6Ω
C. 电路中允许的最大功率为2.25W D. 电压表测量的是滑动变阻器R两端的电压
二、填空题：本大题共6小题，共12分。
11.冰壶比赛中，刷冰运动员常常一脚支撑身体滑行，一脚蹬冰推动，如图所示。她们穿的两只鞋的鞋底材质不同，蹬冰脚的鞋底为橡胶制成，在向后蹬的过程中，鞋受到摩擦力的方向______（选填“向前”或“向后”），而滑行的鞋底由塑料制成，目的是为了______（选填“增大”或“减小”）摩擦力。
12.物理兴趣小组的同学制作了一个简易密度计，分别放入盛有不同液体的两个烧杯中，静止时液面相平如图所示，密度计在液体中受到浮力F甲 ______F乙，液体对杯底的压强p甲 ______p乙。（选填“＜”、“=”或“＞”）
13.如图所示，闭合开关后，通电螺线管的左端为______极；通电螺线管左侧的小磁针将______（选填“顺时针”或“逆时针”）旋转。
14.“酒香不怕巷子深”可以用所学物理知识中______现象进行解释；诗句“花气袭人知骤暖”所蕴藏的物理知识是：分子做无规则运动的剧烈程度与______有关。

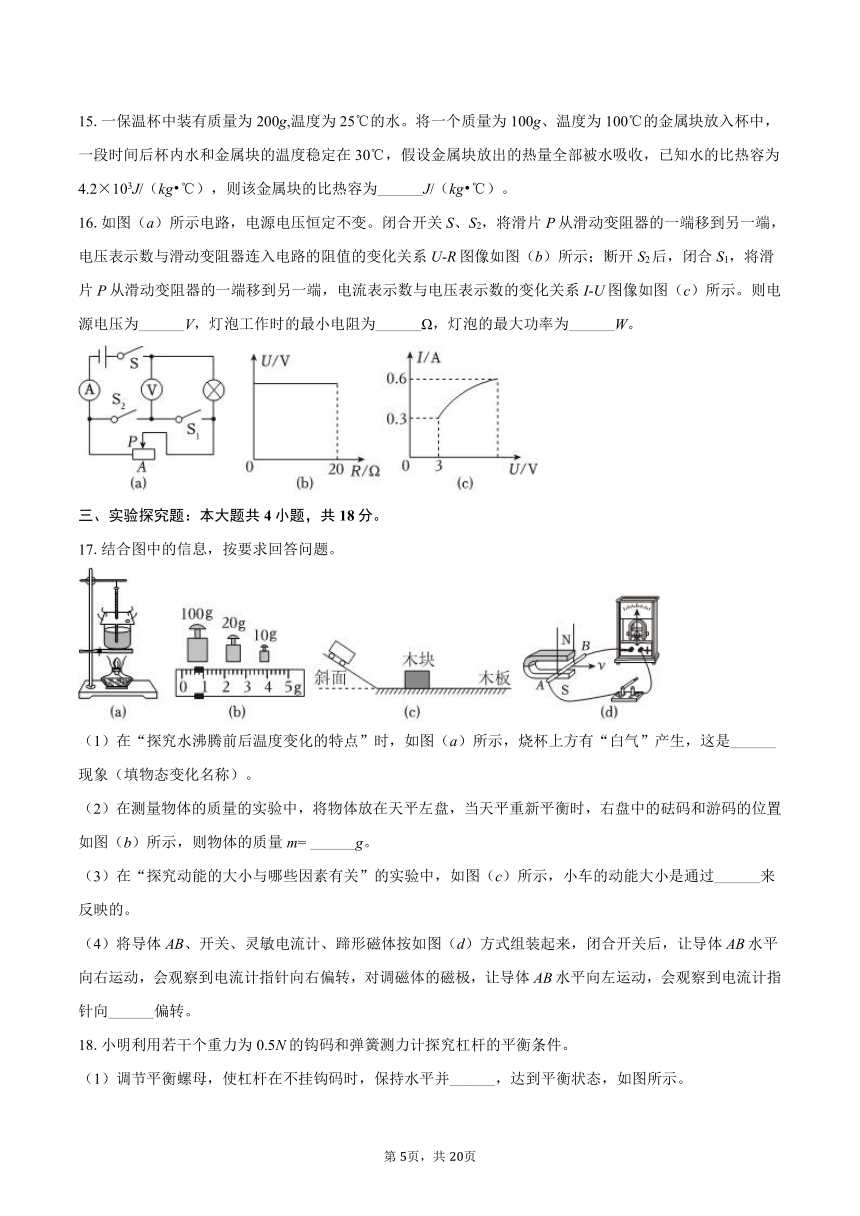

15.一保温杯中装有质量为200g,温度为25℃的水。将一个质量为100g、温度为100℃的金属块放入杯中，一段时间后杯内水和金属块的温度稳定在30℃，假设金属块放出的热量全部被水吸收，已知水的比热容为4.2×103J/（kg ℃），则该金属块的比热容为______J/（kg ℃）。
16.如图（a）所示电路，电源电压恒定不变。闭合开关S、S2，将滑片P从滑动变阻器的一端移到另一端，电压表示数与滑动变阻器连入电路的阻值的变化关系U-R图像如图（b）所示；断开S2后，闭合S1，将滑片P从滑动变阻器的一端移到另一端，电流表示数与电压表示数的变化关系I-U图像如图（c）所示。则电源电压为______V，灯泡工作时的最小电阻为______Ω，灯泡的最大功率为______W。
三、实验探究题：本大题共4小题，共18分。
17.结合图中的信息，按要求回答问题。
（1）在“探究水沸腾前后温度变化的特点”时，如图（a）所示，烧杯上方有“白气”产生，这是______现象（填物态变化名称）。
（2）在测量物体的质量的实验中，将物体放在天平左盘，当天平重新平衡时，右盘中的砝码和游码的位置如图（b）所示，则物体的质量m= ______g。
（3）在“探究动能的大小与哪些因素有关”的实验中，如图（c）所示，小车的动能大小是通过______来反映的。
（4）将导体AB、开关、灵敏电流计、蹄形磁体按如图（d）方式组装起来，闭合开关后，让导体AB水平向右运动，会观察到电流计指针向右偏转，对调磁体的磁极，让导体AB水平向左运动，会观察到电流计指针向______偏转。
18.小明利用若干个重力为0.5N的钩码和弹簧测力计探究杠杆的平衡条件。
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并______，达到平衡状态，如图所示。
（2）在杠杆左侧20cm刻度线处挂上3个钩码，在杠杆右侧挂上4个钩码，移动右侧钩码到______cm刻度线处使杠杆重新在水平位置平衡，这时的动力或阻力是______（填“钩码受到的重力”“钩码对杠杆的拉力”或“杠杆对钩码的拉力”）。
（3）保持杠杆左侧钩码的数量和位置不变，取下右侧钩码，改用弹簧测力计拉杠杆使杠杆在水平位置平衡，当弹簧测力计的示数为3N时，该拉力的作用点可能在杠杆______（填序号）刻度线处。
①左侧10cm
②右侧5cm
③右侧15cm
19.如图是小明做“探究凸透镜成像的规律”的实验装置。
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是______。
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动______直至出现最清晰的像，记录物距、像距、像的性质。
（3）改变物距，重复上述操作，多次实验，将实验数据记录在下表中。
凸透镜的焦距：f=5.0cm
实验次数 物距/cm 像距/cm 像的性质
正立或倒立 放大或缩小 虚像或实像
1 18.0 6.9 倒立 缩小 实像
2 10.0 10.0 倒立 等大 实像
3 7.0 17.7 倒立 放大 实像
4 4.0 / 正立 放大 虚像
分析数据可知：当物距大于凸透镜焦距时，物距减小，像距______。
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的上半部分，这时光屏上______（选填“仍能”或“不能”）成烛焰完整的像。
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的是______（选填“近视”或“远视”）眼镜。
20.在“测量定值电阻阻值”的实验中，小明准备了以下实验器材：
①两节新干电池；
②电压表（量程0-3V，0-15V）两块；
③电流表（量程0-0.6A，0-3A）一块；
④滑动变阻器R（20Ω，1A）两个；
⑤待测电阻Rx（阻值约为几欧）；
⑥开关两个，导线若干。
（1）图（a）是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号。
（2）根据图（a）的电路图，用笔画线代替导线，把图（b）中的实物图连接成完整电路，要求开关闭合时电流表示数最小，测量时各电表示数尽可能精确。
（3）正确连接并规范操作后，闭合开关，两电表均无示数。小明用另一块电压表检查故障，他将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是______（选填“A”、“B”或“C”）。
A.开关断路
B.滑动变阻器断路
C.定值电阻断路
（4）更换故障器材后，小明将测得的部分数据记录在表格中，表格中第一行的最后空格栏内a处应填写的内容是______。在第3次测量时，电压表的示数如图（c）所示，根据这三次测得的数据，Rx阻值的平均值为______Ω。
实验次数 电压U/V 电流I/A 电阻Rx/Ω a
1 1.6 0.20 8.0
2 2.0 0.24 8.3
3 0.30
四、计算题：本大题共2小题，共10分。
21.如图所示，某电动汽车的质量为1800kg,车轮与地面接触的总面积为0.01m2，该车在水平路面上以72km/h的速度匀速行驶时，汽车电动机的输出功率为1×105W。求：
（1）汽车静止在水平地面上时，对地面的压强。
（2）行驶过程中汽车受到的阻力。
22.如图（a）是某学校的自动饮水机，其铭牌如表，内部简化电路如图（c）所示，其中R1、R2均为发热电阻，且阻值恒定不变，S是温控开关。求：
额定电压 220V
额定频率 50Hz
加热功率 2200W
保温功率 110W
常温水箱容量 20kg
热水箱容量 5kg
（1）饮水机正常加热时的额定电流。
（2）发热电阻R2的阻值。
（3）图（d）是专门给饮水机供电线路上的电能表，在某次加热过程中，它的转盘1min转过20r,则饮水机此时的实际加热功率是多少？
1.【答案】
【解析】解：A、声音和电磁波都能传递信息，但是电磁波可以在真空中传播，声音不能在真空中传播，故A错误；
B、中考期间学校路段禁止鸣笛，这是从声源处减弱噪声，故B正确；
C、老师用扩音器讲课，是为了改变响度，故C错误；
D、一台好的音响设备要有较高的保真度，这是因为它能较好的保持原声的音色，故D错误。
故选：B。
（1）声音的传播需要介质；电磁波的传播不需要介质。
（2）减弱噪声的三种途径：在声源处减弱、在传播过程中减弱、在人耳处减弱。
（3）声音的大小叫响度，响度与振幅和距离声源的远近有关；声音的高低叫音调，音调与振动频率有关。
（4）不同的音响音色不同，音色与发声体的结构和材料有关。
本题考查的是声音的响度、音调和音色；知道电磁波和声波的传播条件；知道减弱噪声的基本方法。
2.【答案】
【解析】解：根据题意知，当“人脸识别”与输入“密码”都匹配成功后，再与“钥匙”匹配成功后才能开锁，说明三个开关不能独立工作，相互影响，是串联，然后再与电动机串联，故A符合题意。
故选：A。
由题知，当“人脸识别”与输入“密码”都匹配成功后，再与“钥匙”匹配成功后才能开锁，说明三个开关不能独立工作，相互影响，是串联，然后再与电动机串联，由此根据选项图分析解答。
本题考查了电路图的设计，关键是明确电路中开关的作用。
3.【答案】
【解析】解：A、原子是由位于原子中心的原子核及核外电子组成的，原子是可分的，故A错误；
B、声呐利用的是超声波，超声波的传播需要介质，月球表面没有传声的介质，由此可知，航天器在月球表面不能利用声呐测绘地貌，故B错误；
C、核电站是利用原子核裂变放出能量来发电的，由此可知，核电站不是利用核聚变来发电的，故C错误；
D、电磁波可以在真空中传播，所以“北斗”号导航系统是利用电磁波进行定位和导航，故D正确；
故选：D。
（1）原子是由原子核和电子组成，原子核位于原子中心，核外电子绕原子核旋转；原子是化学变化的最小微粒，不是不能再分的粒子；
（2）声呐利用的是超声波，超声波的传播需要介质；
（3）核电站是利用原子核裂变放出能量来发电的；
（4）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播。
本题主要考查原子的构造，电磁波的应用，核裂变和核聚变的应用，其中熟练物质的构成，电磁波，核裂变和核聚变的应用是解本题的关键。
4.【答案】
【解析】解：日食是由于光的直线传播形成的。
A、水面倒影是由于光的反射形成的虚像，故A不符合题意；
B、空中彩虹属于光的色散现象，是由于光的折射形成的，故B不符合题意；
C、树下光斑是由于光的直线传播形成的，故C符合题意；
D、杯中“折”笔是由于光的折射所成的虚像，故D不符合题意。
故选：C。
光在同种均匀介质中是沿直线传播的。
本题考查的是光的直线传播；知道光的反射和光的折射现象。
5.【答案】
【解析】解：A、沿斜面滚下的钢球，其速度越来越快，因此受非平衡力作用，故A不符合题意；
B、静止在金属片上的钢球，速度的方向和大小均不变，因此受平衡力作用，故B符合题意；
C、在水中下沉的钢球，速度改变，因此受非平衡力作用，故C不符合题意；
D、在空中自由下落的钢球，其速度越来越快，因此受非平衡力作用，故D不符合题意。
故选：B。
物体处于静止状态或匀速直线运动状态时，物体所受到的力为平衡力；因此根据物体的状态就可以判断出该物体是否受平衡力作用。
此题主要考查学生对平衡力的辨别，注意判断平衡力的方法，先判断物体的状态，然后根据物体的状态分析是否受平衡力作用，本题的关键是知道平衡状态的定义。
6.【答案】
【解析】解：A、物体温度升高，不一定吸收了热量，也可能是外界对它做了功，故A错误；
B、同一物体温度升高，内能一定增加，故B正确；
C、物体内能增加，可能是外界对它做了功，也可能是吸收了热量，故C错误；
D、物体吸收热量，温度可能不变，如晶体熔化时，吸热温度不变，故D错误。
故选：B。
（1）做功和热传递都可以改变物体的内能，其温度都可能发生改变；
（2）同一物体温度升高、内能增加；
（3）物体内能增加，可以是吸收了热量，也可能是外界对它做了功；
（4）晶体熔化时，吸热温度不变。
本题考查了对温度、内能、热量、做功等的理解与应用，搞清它们之间的关系是关键。
7.【答案】
【解析】解：由图知，合金块G=4N，浸没后测力计示数为3N不变，由称重法，受到的浮力为
F浮=G-F=4N-3N=1N
从底部刚开始与水接触到刚好浸没下降的距离为
l=10cm-5cm=5cm
合金块的密度为
ρ====3.2×103kg/m3
由阿基米德原理可得出液体的密度为
ρ′===0.8×103kg/m3
故ABC错误，D正确。
故选：D。
由图知合金块的重力，根据浸没后测力计示数为，由称重法得出浸没时受到的浮力大小，得出从底部刚开始与水接触到刚好浸没下降的距离，即合金块的边长，根据密度公式得出合金块的密度；由阿基米德原理可得出液体的密度大小。
本题考查称重法测浮力、阿基米德
8.【答案】
【解析】解：AB、部分电子从甲转移到乙，所以电流由乙流向甲，故A正确、B错误；
CD、甲乙验电器金属箔张开是因为它带上了负电荷，故CD错误。
故选：A。
（1）物理学中规定：正电荷定向移动的方向为电流的方向，电流方向与电子定向移动的方向相反；
（2）验电器使用时电子会发生定向移动，让金属杆上的金属箔带上同种电荷，利用同种电荷会相互排斥验证物体是否带电。
本题的目的是考查对验电器使用原理、电流方向的掌握情况，在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的定向移动方向相反。
9.【答案】
【解析】解：A、由图可知，n=2，绳子自由端的速度为：
v绳=nv物===0.4m/s,故A错误；
B、每个滑轮重20N，不计滑轮摩擦和绳重，自由端的拉力为：
F=（G+G动）=×（480N+20N）=250N，
工人对绳子拉力的功率为：
P===Fv绳=250N×0.4m/s=100W，故B错误；
C、该滑轮组的机械效率为：
η=====×100%=96%，故C正确；
D、工人对地面的压力等于人的重力减去绳对人的拉力，即F压=G人-F=m人g-F=60kg×10N/kg-250N=350N，
则工人对地的压强为：
p===8.75×103Pa,故D错误。
故选：C。
（1）根据滑轮组装置确定绳子股数，利用v绳=nv物=求出绳子自由端的速度；
（2）每个滑轮重20N，不计滑轮摩擦和绳重，利用F=（G+G动）求出自由端的拉力，根据P===Fv绳求出工人对绳子拉力的功率；
（3）根据η====求出该滑轮组的机械效率；
（4）工人对地面的压力等于人的重力减去绳对人的拉力，根据p=求出工人对地的压强。
本题考查了压强公式、功率公式和滑轮组拉力公式以及滑轮组机械效率公式的应用，明确滑轮组绳子的有效股数是关键。
10.【答案】
【解析】D、闭合S，灯与变阻器串联，电压表测灯的电压，电流表测电路中的电流，故D错；
ABC、闭合S，灯泡、变阻器R串联，在滑动变阻器R的滑片从最右端向左滑至a点的过程中，R的阻值减小，电路中的总电阻变小，电流变大，灯泡两端的电压变大，由此可知：图乙中，下边的曲线为灯泡的I-U图象，则上边的曲线为R的I-U图象，
滑片在a点时R的阻值最小（允许接入的最小阻值），电路中的电流最大，由于灯泡恰好正常发光，则根据I-U图象可知：小灯泡正常工作时的电压为1.5V，电流为0.5A，此时R两端的电压为3V，
则电源电压：U=UL+U1=1.5V+3V=4.5V，故A错误；
则灯泡正常发光时的电阻为：R===3Ω，故B错误；
电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故C正确。
故选：C。
闭合S时，灯泡L和R串联，在滑动变阻器R的滑片从最右端向左滑至a点的过程中，R的阻值减小，电路中的总电阻变小，电流变大，根据图象即可读出滑片在a点时小灯泡正常工作时灯泡、R的电压和电流，根据串联电路的电压特点求出电源电压，根据R=求出灯泡正常发光时的电阻，根据I-U图象得出电路中的最大电流值，根据P=UI求出电路的最大功率。
本题考查串联电路的规律及欧姆定律和电功率公式的运用，关键是明确图象各点所对应的电路状态。
11.【答案】
【解析】解：（1）蹬冰时，鞋相对于冰面有向后运动的趋势，所以冰面对鞋的静摩擦力方向向前；
（2）运动员滑行脚的鞋底为塑料制成，减小了接触面的粗糙程度，从而减小摩擦力。
故答案为：向前；减小。
（1）摩擦力的方向与物体相对运动方向或相对运动趋势的方向相反；
（2）减小摩擦的方法：在接触面粗糙程度一定时，减小压力；在压力一定时，减小接触面的粗糙程度；使接触面脱离；用滚动代替滑动。
本题考查了摩擦力的方向和减小摩擦力的方法等，是一道基础题。
12.【答案】
【解析】解：由图可知，密度计在两液体中均处于漂浮状态，根据物体浮沉条件可知，F浮=G密，两个密度计完全相同，则重力相同，所以密度计在两种液体中所受的浮力相等；即F甲=F乙；
由图知，甲中密度计排开液体的体积大于乙中排开液体的体积，根据F浮=ρgV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据p=ρgh可知，两个烧杯底部所受液体的压强p甲＜p乙。
故答案为：=；＜。
（1）根据物体漂浮，浮力等于重力，比较浮力大小；
（2）由图可知，密度计排开液体之间的关系，根据阿基米德原理判断液体的密度关系；根据液体压强公式判断两个烧杯底部所受液体的压强关系。
本题考查了阿基米德原理、物体漂浮条件和液体压强公式的应用，利用好物体漂浮条件F浮=G是解此类题目的关键。
13.【答案】
【解析】解：由图可知，闭合开关，电流从螺线管的左端流入，根据安培定则可知，通电螺线管的右端是N极，左端是S极；
因同名磁极相互排斥，异名磁极相互吸引，故小磁针N极向右，S极向左偏转，即顺时针转动。
故答案为：S；顺时针。
根据安培定则判断通电螺线管的磁极，再根据磁极间的相互作用可知小磁针的偏转方向。
本题考查了安培定则的应用、磁极间的相互作用，属于基础题。
14.【答案】
【解析】解：“酒香不怕巷子深”可以用物理知识中的扩散现象进行解释。一切物质的分子都在永不停息地做无规则运动，酒精分子可以从深巷扩散到很远的地方，使人闻得见。诗句“花气袭人知骤暖”所蕴藏的物理知识是：分子做无规则运动的剧烈程度与温度有关。温度越高，分子无规则运动的速率越大，扩散得也就越快。
故答案为：扩散；温度。
分子永不停息地做无规则运动，分子运动的速度和温度有关。
本题考查扩散现象及温度对分子热运动的影响。
15.【答案】
【解析】解：由题意知，水吸收的热量为：Q吸=c水m水（t-t水）
金属块放出的热量：Q放=c金m金（t金-t）
假设金属块放出的热量全部被水吸收，则Q吸=Q放，
c水m水（t-t水）=c金m金（t金-t）
4.2×103J/（kg ℃）×0.2kg×（30℃-25℃）=c金×0.1kg×（100℃-30℃）
解得：c金=0.6×103J/（kg ℃）。
故答案为：0.6×103。
根据题意，水吸收的热量等于金属块放出的热量，根据热量公式，列出方程可求解金属块的比热容。
本题主要考查了热量公式和热平衡方程的运用，知道水吸收的热量和金属块放出的热量相等，是解答的关键。
16.【答案】
【解析】解：闭合开关S、S2，灯泡和定值电阻串联，电压表测量电源电压。将滑片P从滑动变阻器的一端移到另一端，电压表示数与滑动变阻器连入电路的阻值的变化关系U-R图像如图（b）所示，可知滑动变阻器的最大阻值为20Ω；
断开S2后，闭合S1，灯泡和定值电阻串联，电压表测量灯泡两端的电压，将滑片P从滑动变阻器的一端移到另一端，电流表示数与电压表示数的变化关系I-U图像如图（c）所示。当滑动变阻器的滑片在最右端时，滑动变阻器接入的阻值最大为20Ω，电路总电阻最大，根据欧姆定律可知电路电流最小，从图中可知为0.3A，灯泡两端的电压为3V，根据欧姆定律可知滑动变阻器两端的电压UA=IRA=0.3A×20Ω=6V，
根据串联电路的电压特点可知电源电压U=UL+UA=3V+6V=9V；
根据欧姆定律可知灯泡工作时的最小电阻RL===10Ω；
滑动变阻器的滑片在最左端时，滑动变阻器接入电路的阻值为0Ω，总电阻最小，电路为灯泡的简单电路，从图中可知电路最大电流为0.6A，根据P=UI可知灯泡的最大功率P=UI=9V×0.6A=5.4W。
故答案为：9；10；5.4。
闭合开关S、S2，灯泡和定值电阻串联，电压表测量电源电压。将滑片P从滑动变阻器的一端移到另一端，电压表示数与滑动变阻器连入电路的阻值的变化关系U-R图像如图（b）所示，可知滑动变阻器的最大阻值；
断开S2后，闭合S1，灯泡和定值电阻串联，电压表测量灯泡两端的电压，将滑片P从滑动变阻器的一端移到另一端，电流表示数与电压表示数的变化关系I-U图像如图（c）所示。当滑动变阻器的滑片在最右端时，滑动变阻器接入的阻值最大为20Ω，电路总电阻最大，根据欧姆定律可知电路电流最小，从图中可知为0.3A，灯泡两端的电压为3V，根据欧姆定律可知滑动变阻器两端的电压，根据串联电路的电压特点可知电源电压；根据欧姆定律可知灯泡工作时的最小电阻；
滑动变阻器的滑片在最左端时，滑动变阻器接入电路的阻值为0Ω，总电阻最小，电路为灯泡的简单电路，从图中可知电路最大电流，根据P=UI可知灯泡的最大功率。
本题考查欧姆定律的应用和电功率的计算，是一道综合题。
17.【答案】
【解析】（1）实验过程中，烧杯口出现的“白气”是水蒸气遇冷液化成的水珠；
（2）砝码的质量为130g,游码的示数为0.6g,则物体的质量为130.6g；
（3）根据转换法可知，实验中通过木块被小车推动的距离来比较动能的大小；
（4）对调磁体的磁极，让导体AB水平向左运动，磁极方向和导体运动方向同时改变了，电流方向不变。
故答案为：（1）液化；（2）130.6；（3）木块被推动的距离；（4）右。
（1）烧杯口出现的“白气”是水蒸气遇冷液化形成的；
（2）物体的质量=砝码的质量+游码的示数；
（3）实验中通过观察木块被推动的距离来比较物体动能的大小；
（4）感应电流的方向与导体运动方向和磁场方向有关。
考查了液化现象、天平的使用、对产生感应电流条件的掌握及影响感应电流大小的因素。
18.【答案】
【解析】（1）杠杆静止时处于平衡状态，杠杆在不挂钩码时，保持水平并静止，杠杆处于水平平衡状态，便于测量力臂。
（2）设一个钩码的重力为G，根据杠杆平衡条件
3G×20cm=4G×L
解得：L=15cm
则移动右侧钩码到15cm刻度线处时，杠杆重新在水平位置平衡。
动力或阻力是作用在杠杆上使杠杆转动的力，则动力或阻力是钩码对杠杆的拉力。
（3）一个钩码的重力G=0.5N
若使用弹簧测力计拉杠杆使杠杆在水平位置平衡，根据杠杆平衡条件
3G×20cm=F×L'
代入数据后有
3×0.5N×20cm=3N×L'
解得拉力力臂
L'=10cm
①左侧10cm,竖直向上拉力臂为10cm,恰好能平衡；
②右侧5cm,最大的力臂为5cm,不可能平衡；
③右侧15cm,斜向下拉，使得力臂等于10cm也可以平衡。
故选：①③。
故答案为：（1）静止；（2）15；钩码对杠杆的拉力；（3）①③。
（1）杠杆静止时处于平衡状态；杠杆处于水平平衡状态，便于测量力臂。
（2）根据杠杆平衡条件，得出力臂大小；
动力或阻力是作用在杠杆上使杠杆转动的力，则动力或阻力是钩码对杠杆的拉力。
（3）根据杠杆平衡条件得出拉力力臂大小，据此分析。
本题探究杠杆的平衡条件实验，掌握杠杆的平衡条件是关键。
19.【答案】
【解析】（1）调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心；
（2）固定好凸透镜和蜡烛的位置，然后移动光屏找像；
（3）当物距大于凸透镜焦距时，成实像，此时物距减小，像距增大；
（4）光屏上得到发光体清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，仍有光线透过，不会影响透镜成像，光屏上仍能成清晰完整的像；
（5）只将光屏向靠近凸透镜的方向移动适当距离时，又在光屏上观察到蜡烛清晰的像，说明物距不变，像距变小了，也就是眼镜对光线有会聚作用，因此这只眼镜是凸透镜，也叫远视眼镜。
故答案为：（1）使像成在光屏中央；（2）光屏；（3）增大；（4）仍能；（5）远视。
（1）调整凸透镜、光屏、烛焰的中心大致在同一高度上，这样做的目的是使物体的像能够成在光屏的中心；
（2）固定好凸透镜和蜡烛的位置，然后移动光屏找像；
（3）凸透镜成实像时，物近像远像变大；
（4）（7）当物距小于一倍焦距时，成正立放大的虚像，应用于放大镜；
（5）凸透镜对光线有会聚作用；凹透镜对光线有发散作用.
此题是探究凸透镜成像的实验，考查了凸透镜成像的规律、焦距的测量及实验的操作，要熟练掌握规律的内容，做到灵活应用。
20.【答案】
【解析】（1）电表接入电路时，电流表串联在电路中，电压表并联在电路的两端，如图所示：
；
（2））在测量定值电阻阻值的实验中，电源、开关、待测电阻、滑动变阻器和电流表串联在电路中，电压表并联在待测电阻两端，由于电源电压为U=2×1.5V=3V，故电压表选择小量程接入电路，同时，滑动变阻器选择左侧下接线柱接入电路，此时它接入电路的阻值最大，电路中的电流最小，如图所示：
；
（3）串联电路中只有一条电流的路径，电流表和电压表均无示数，说明电路断路；小明用另一块电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，说明开关断路了，故选：A；
（4）为了减小测量的误差，最后要求电阻的平均值，即a处的内容是：电阻Rx的平均值/Ω；
根据图（c）可知，电压表小量程的分度值为0.1V，其示数为2.4V，即第3次测量时待测电阻两端的电压为U3=2.4V，
则第3次测量时，待测电阻的阻值为R3===8.0Ω，
Rx阻值的平均值：Rx===8.1Ω。
故答案为：（1）；
（2）；
（3）A；（4）电阻Rx的平均值/Ω；8.1。
（1）电表接入电路时，电流表串联在电路中，电压表并联在电路的两端；
（2）在测量定值电阻阻值的实验中，电源、开关、待测电阻、滑动变阻器和电流表串联在电路中，电压表并联在待测电阻两端，根据电源电压确定电压表的量程，结合题意完成电路的连接；
（3）根据串联电路的特点和电表示数情况判断电路的故障；
（4）根据图（c）读出第3次测量时待测电阻两端的电压，根据欧姆定律求各次测量的电阻值，再求电阻的平均值，减小误差。
本题考查实验测量定值电阻的阻值及欧姆定律的应用，难度适中。
21.【答案】
【解析】（1）汽车的重力G=mg=1800kg×10N/kg=18000N，
汽车静止在水平地面上时，对地面的压强p==1.8×106Pa；
（2）汽车的速度72km/h=20m/s,根据P==Fv得到汽车的牵引力F牵==5000N，
因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，阻力f=F=5000N。
答：（1）汽车静止在水平地面上时，对地面的压强是1.8×106Pa；
（2）行驶过程中汽车受到的阻力是5000N。
（1）根据G=mg得到汽车的重力，汽车静止在水平地面上时，对地面的压力等于它的重力，根据p=得到对地面的压强；
（2）根据P==Fv得到汽车的牵引力，汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等。
本题考查压强和功率的计算，需要知道压强和功率的计算公式。
22.【答案】
【解析】（1）饮水机正常加热时的额定电流I=；
（2）加热电阻=22Ω，
温状态下的总电阻==440Ω，
电阻R2=R总-R1=440Ω-22Ω=418Ω；
（3）饮水机1min消耗的电能==1.2×105J；
水机此时的实际加热功率P加热′===2000W；
答：（1）饮水机正常加热时的额定电流10A；
（2）发热电阻R2的阻值418Ω；
（3）饮水机此时的实际加热功率是2000W。
（1）由串联电路中电压的特点和电功率P=可知；开关S接a端为加热状态，开关S接b为保温状态，加热功率已知，加热电流I=；
（2）由电阻R=分别求出加热电阻和保温状态下的总电阻，R2的阻值等于保温状态下的总电阻减去R1；
（3）由电能表2的铭牌数据可知：电能表20r消耗的电能，实际加热功率P=。
本题考查了欧姆定律的应用，电能及电功率的计算。
第1页，共1页
