(共22张PPT)
第一部分 自然地理
第二章 宇宙中的地球
类图通法2 光照图的判读
1．常见的光照图

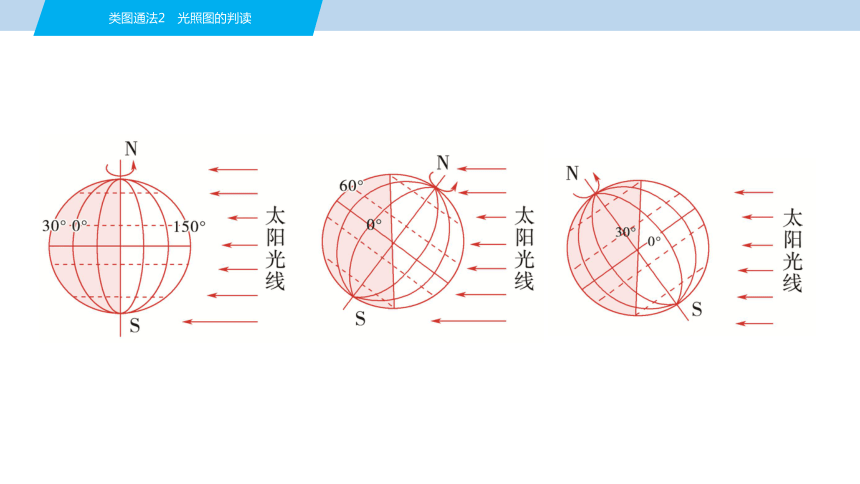

(1)侧视图
常见地图一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止于与南极圈、北极圈相切的两切点。

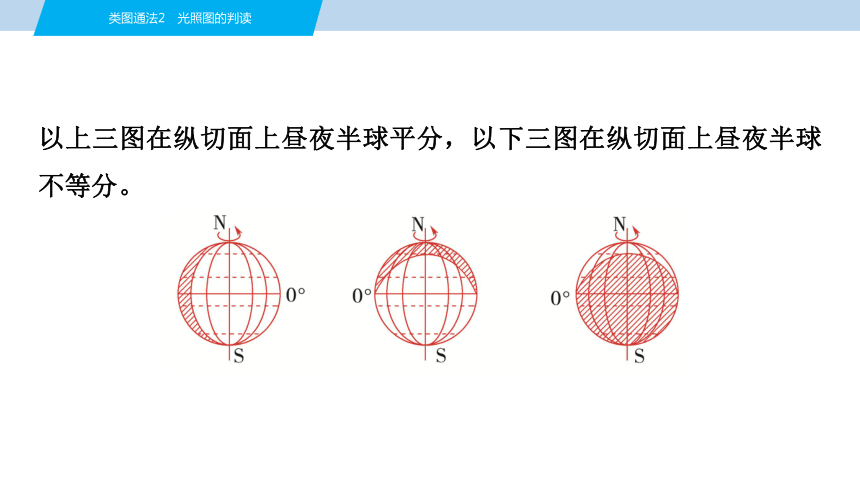

以上三图在纵切面上昼夜半球平分，以下三图在纵切面上昼夜半球不等分。

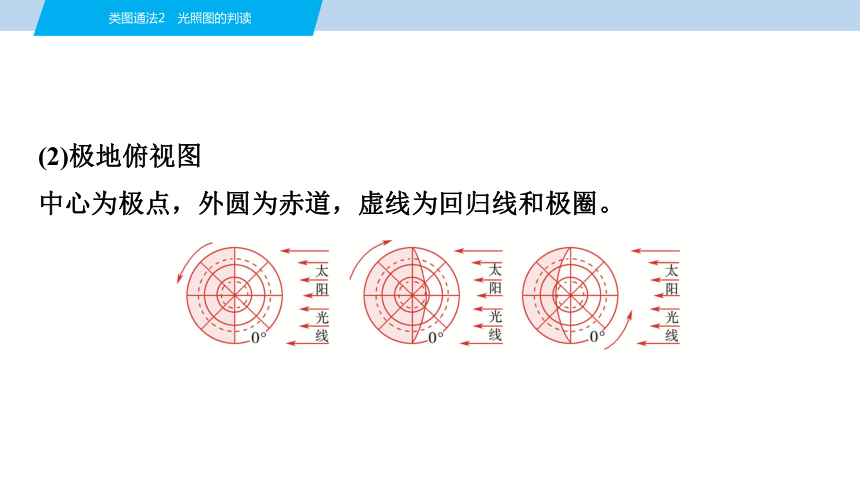

(2)极地俯视图
中心为极点，外圆为赤道，虚线为回归线和极圈。

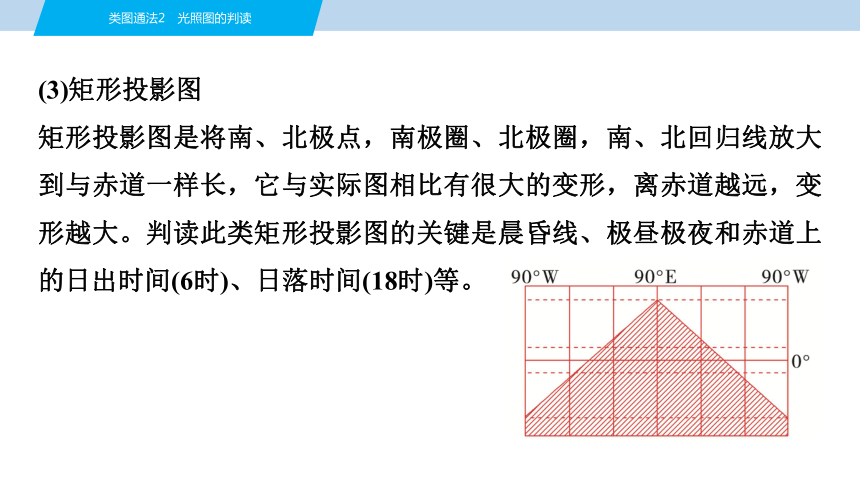

(3)矩形投影图
矩形投影图是将南、北极点，南极圈、北极圈，南、北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。判读此类矩形投影图的关键是晨昏线、极昼极夜和赤道上的日出时间(6时)、日落时间(18时)等。

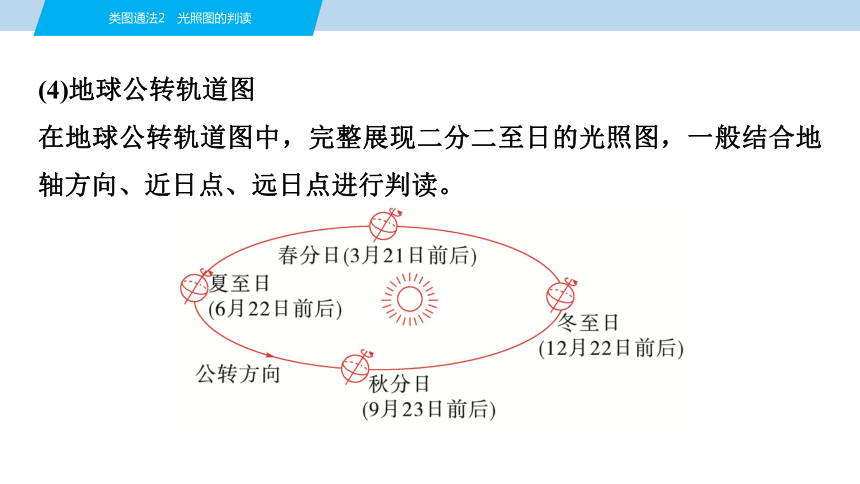

(4)地球公转轨道图
在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。

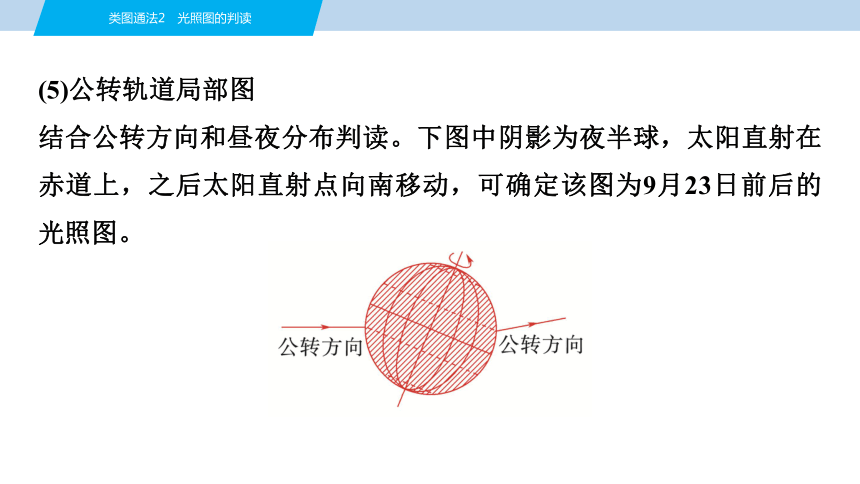

(5)公转轨道局部图
结合公转方向和昼夜分布判读。下图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定该图为9月23日前后的光照图。

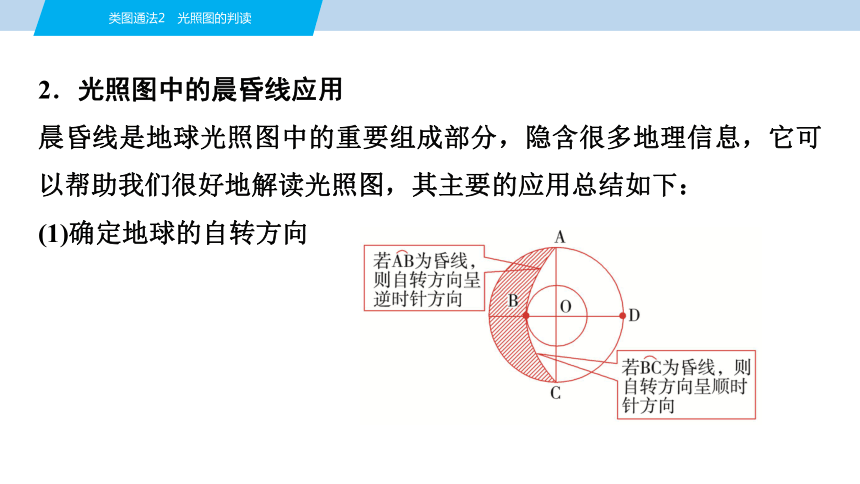

2．光照图中的晨昏线应用
晨昏线是地球光照图中的重要组成部分，隐含很多地理信息，它可以帮助我们很好地解读光照图，其主要的应用总结如下：
(1)确定地球的自转方向
(2)确定地方时
(3)确定日期和节气
①晨昏线与经线圈重合：时间为3月21日或9月23日前后，节气是春分或秋分。
②晨昏线与极圈相切时
极昼、极夜分布情况 日期 节气(北半球)
北极圈及其以北地区出现极昼(南极圈及其以南地区出现极夜)现象 6月22日前后 夏至
北极圈及其以北地区出现极夜(南极圈及其以南地区出现极昼)现象 12月22日前后 冬至
(2025·茂名模拟)地球上的极光平均每年出现的次数随着纬度的变化而变化，极光出现最密集的地区位于65°～70°纬度带，这一纬度带在天文学中被称为极光高密带。右图示意2024年某日一位游客在我国漠河市北极村(约53°33′N，122°20′E)观光时画出的极光高密带、太阳位置。据此完成1～2题。
1．影响极光高密带在高纬度地区形成的主要因素是( )
A．正午太阳高度和地球自转速度
B．地球公转速度和地球自转速度
C．正午太阳高度和大气层厚度
D．地球磁场强度和大气层厚度
√
2．该游客此时在我国北极村欣赏极光，此时的北京时间最可能是
( )
A．3月21日19时 B．6月22日19时
C．9月23日20时 D．12月22日20时
√
1．D 2．C [第1题，根据所学知识可知，由于地球大气层厚度在高纬度地区相对较薄，高能粒子更容易进入大气层并与大气分子相互作用，产生极光，同时高纬度地区的地球磁场强度相对较大，有助于引导太阳风中的高能粒子沿着磁场线进入地球大气层，并在两极地区形成极光，D正确；极光一般在夜间容易观测到，其与正午太阳高度关系不大，A、C错误；极光主要是由于太阳活动抛射出的带电粒子流冲击高纬度大气形成的，与地球公转速度和自转速度无关，B错误。第2题，漠河约位于122°20′E，其地方时与北京时
间相对接近。根据图中昼夜半球分布来看，昼夜分界线位于北京时间6时和18时，因此该日应为春分日或秋分日，B、D错误；而在3月21日19时和9月23日20时中，19时接近日落，但由于太阳光的散射，天可能仍未完全黑下来，不利于极光观测，而20时天色已经完全黑下来，有利于观测极光，C正确，A错误。]
下图示意某时刻地球局部光照图，其中阴影部分代表黑夜。据此完成3～4题。
3．该日甲点日落的地方时为( )
A．14时
B．15时
C．16时
D．17时
√
4．图示时刻( )
A．上海市(121°E)处于黑夜
B．天津市(117°E)处于正午
C．开罗(31°E)处于清晨
D．纽约(74°W)处于傍晚
√
3．B 4．A [第3题，据图中经度变化可知，该图是南半球的俯视图。乙点位于昼半球的中央经线上，表明乙点所在经线的时间为12时，甲点所在经线位于乙点所在经线的东侧45°，因此甲点所在的经线地方时为15时，已知该图是南半球俯视图，故可判断此图地球自转方向为顺时针，甲点位于昏线上，正逢日落，故甲点日落的地方时为15时，B正确。第4题，由上题分析可知，乙点位于15°W，位于所在昼半球的中央经线上，表明乙点所在经线的时间为正午12时，同理，夜晚0时(或24时)所在经线为165°E。依据时区时间计算
公式：未知时间＝已知时间±时区差，天津市(117°E)、上海市(121°E)与165°E时间相差3个小时左右，上海市、天津市位于165°E西侧，因为两地经度较近，故两地时间都为21时左右，均处于黑夜，A正确，B错误；开罗经度为31°E，依据15°W此时为12时可知，开罗为15时左右，正值下午，纽约经度为74°W，同理可知纽约为上午8时左右，C、D错误。]
谢 谢 ！
