(共29张PPT)
第二章 机械振动
5 受迫振动 共振

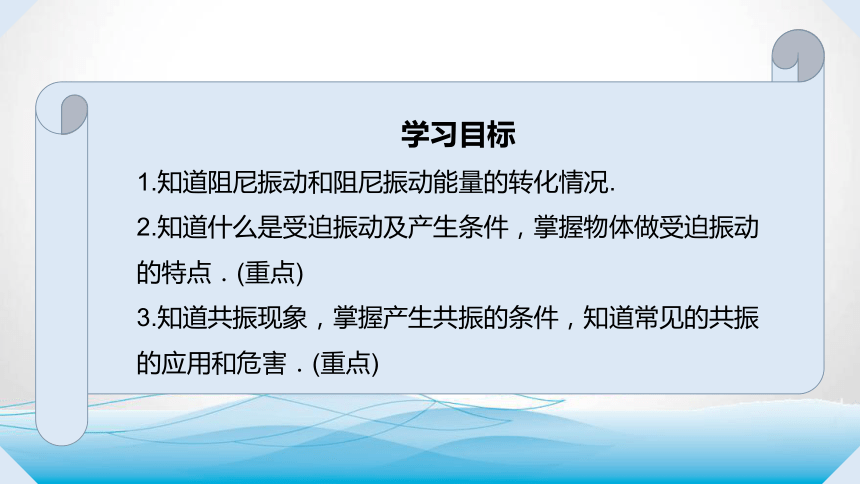

学习目标
1.知道阻尼振动和阻尼振动能量的转化情况.
2.知道什么是受迫振动及产生条件,掌握物体做受迫振动的特点.(重点)
3.知道共振现象,掌握产生共振的条件,知道常见的共振的应用和危害.(重点)
复习回顾
1、什么是机械振动?什么是简谐振动?机械振动与简谐振动的区别是什么?
①物体在中心位置两次的往复运动。
②物体做机械振动且位移—时间图像为正弦或余弦函数(机械能守恒)
③机械振动能量会损失,最终会静止;
简谐运动是理想化模型,机械能守恒,物体持续做周期性往复运动。
一、受迫振动的频率

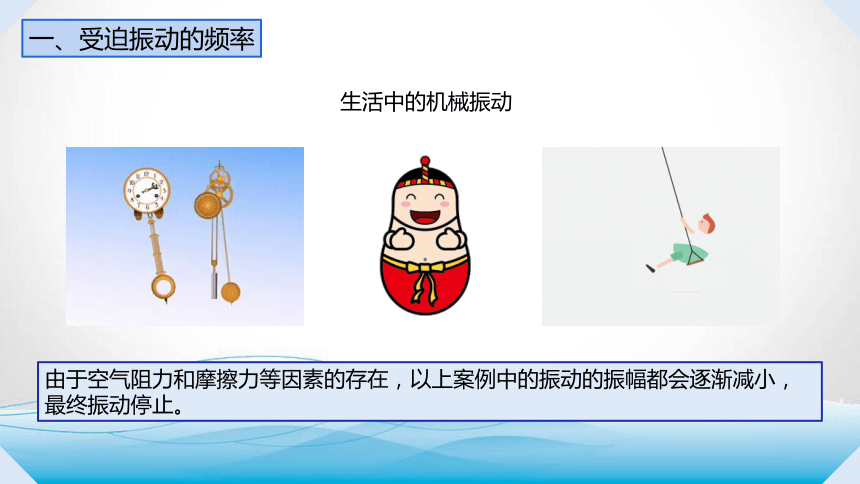

生活中的机械振动
由于空气阻力和摩擦力等因素的存在,以上案例中的振动的振幅都会逐渐减小,最终振动停止。
复习回顾

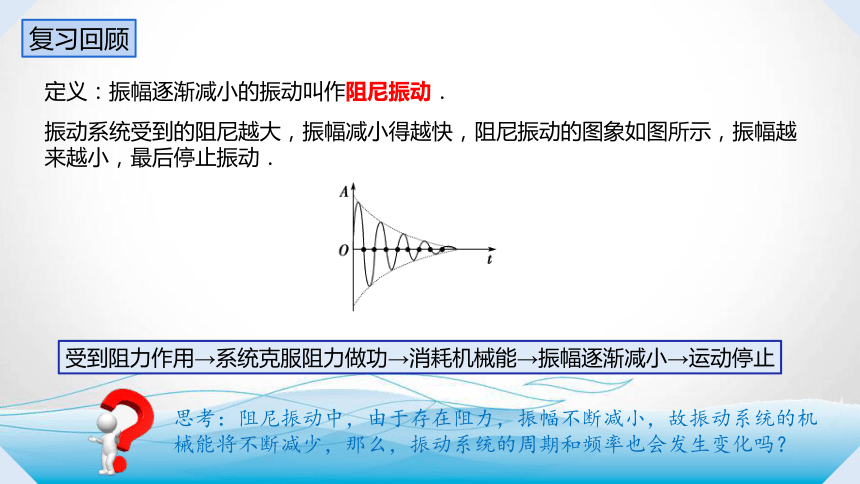

定义:振幅逐渐减小的振动叫作阻尼振动.
受到阻力作用→系统克服阻力做功→消耗机械能→振幅逐渐减小→运动停止
振动系统受到的阻尼越大,振幅减小得越快,阻尼振动的图象如图所示,振幅越来越小,最后停止振动.
思考:阻尼振动中,由于存在阻力,振幅不断减小,故振动系统的机械能将不断减少,那么,振动系统的周期和频率也会发生变化吗?
复习回顾

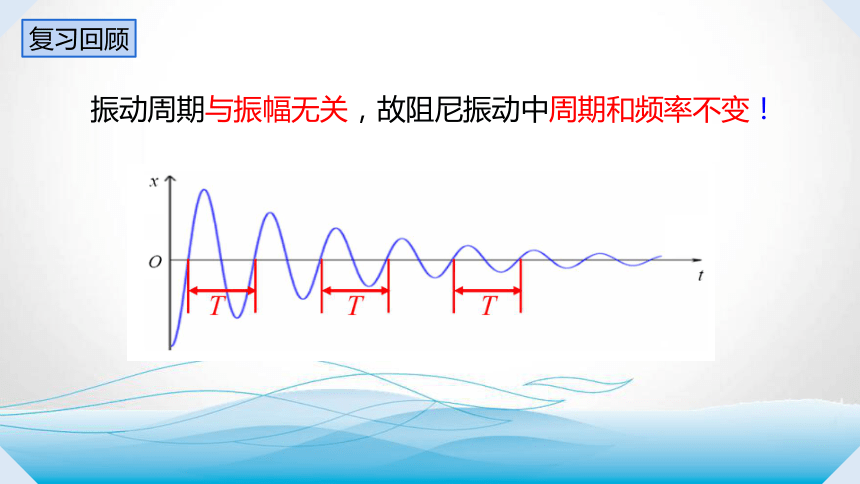

振动周期与振幅无关,故阻尼振动中周期和频率不变!
复习回顾

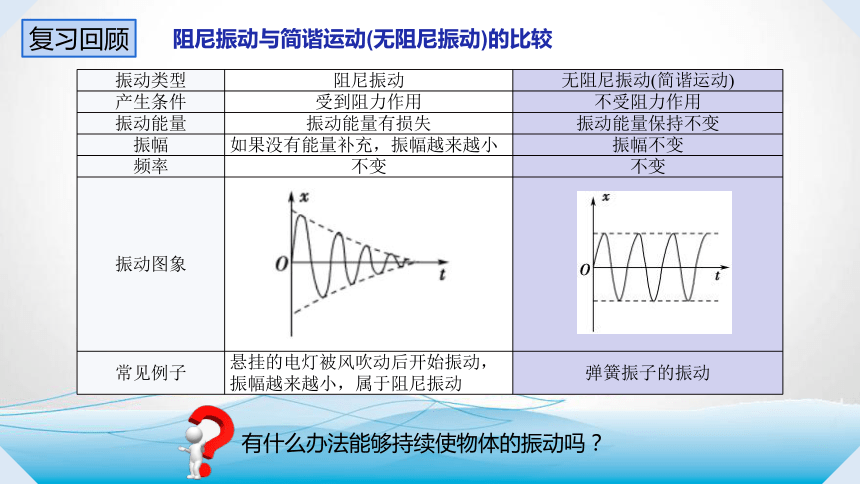

阻尼振动与简谐运动(无阻尼振动)的比较
振动类型 阻尼振动 无阻尼振动(简谐运动)
产生条件 受到阻力作用 不受阻力作用
振动能量 振动能量有损失 振动能量保持不变
振幅 如果没有能量补充,振幅越来越小 振幅不变
频率 不变 不变
振动图象
常见例子 悬挂的电灯被风吹动后开始振动,振幅越来越小,属于阻尼振动 弹簧振子的振动
有什么办法能够持续使物体的振动吗?
复习回顾

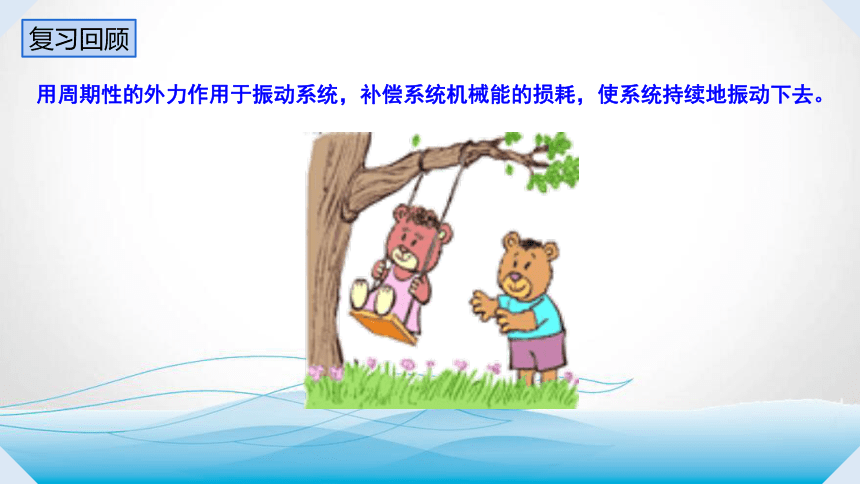

用周期性的外力作用于振动系统,补偿系统机械能的损耗,使系统持续地振动下去。
复习回顾

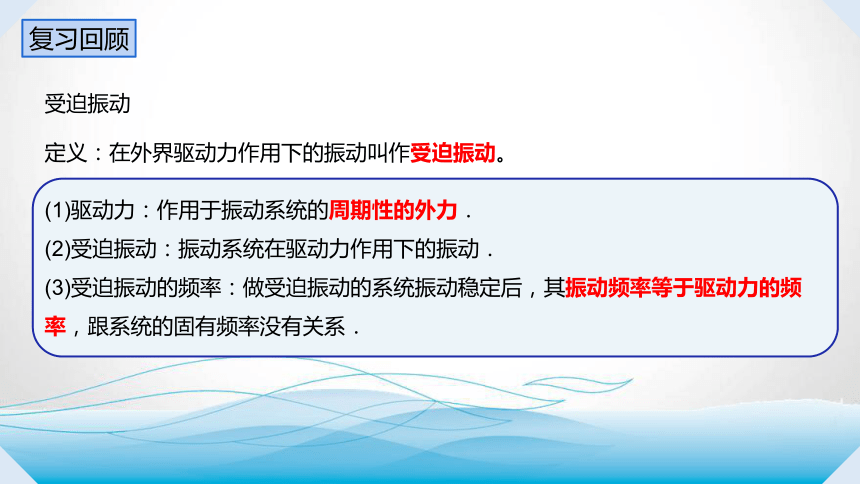

定义:在外界驱动力作用下的振动叫作受迫振动。
(1)驱动力:作用于振动系统的周期性的外力.
(2)受迫振动:振动系统在驱动力作用下的振动.
(3)受迫振动的频率:做受迫振动的系统振动稳定后,其振动频率等于驱动力的频率,跟系统的固有频率没有关系.
受迫振动
复习回顾
弹簧振子的受迫振动
复习回顾
受迫振动实例:
①跳板在人走过时发生的振动
②机器底座在机器运转时发生的振动
③听到声音时耳膜的振动
④电磁打点计时器的振针所做的振动
共振
虽然受迫振动的频率与振动系统固有频率无关,但两者之间的差别会影响外界向受迫振动系统输入能量的多少。
复习回顾
实验表明:外界驱动频率与物体固有频率相差越小,物体受到的外界影响越大。
(1)定义:驱动力的频率等于振动物体的固有频率时,受迫振动的振幅最大的现象.
(2)条件:驱动力频率等于系统的固有频率.
(4)共振曲线:如图所示.表示受迫振动的振幅A与驱动力频率 f 的关系图象,图中f0为振动物体的固有频率.
共振
(3)特征:共振时受迫振动的振幅最大.
共振的应用与防止
微波炉加热原理:
食物中水分子的振动频率约为2500MHz。微波炉加热食品时,炉内产生大致相同频率的电磁波,
也称为 “微波”。使食物
中的水分子做受迫振动,
发生共振,将电磁辐射能转
化为内能,从而使食物的温
度迅速升高。微波加热是对物体内部的整体加热,极大地提高了加热效率。
复习回顾
复习回顾
复习回顾
复习回顾
共鸣箱(音叉下面是空箱)
复习回顾
利用共振:
应使驱动力的频率接近或等于振动物体的固有频率;
防止共振:
应使驱动力的频率与物体的固有频率不同,而且相差越大越好.
②轮船航行时要看波浪的撞击方向而改变速度和方向
③机器运转时为了防止共振要调节转速或者在振动物体底座加防振垫.
①军队过桥便步走,火车过桥慢行
课堂小结
1、阻尼振动:振幅(能量)逐渐减小的振动
2、受迫振动:物体在外界驱动力作用下的振动
物体做受迫振动时,振动稳定后的频率等于 驱动力的频率,跟物体的固有频率无关。
3、共振:驱动力的频率接近物体的固有频率时,受迫振动的振幅增大的现象。
①利用共振时:应使驱动力的频率f接近或等于振动物体的固有频率f0
②防止共振时:应使驱动力的频率f与物体的固有频率f0不同,而且相差越大越好
课堂练习
判一判
(1)阻尼振动的频率随振幅的减小而不断减小。(  )
(2)系统做受迫振动时的振动频率与其固有频率无关。(  )
(3)做受迫振动的系统的机械能守恒。(  )
(4)驱动力的频率越大,系统的振幅越大。(  )
(5)驱动力的频率等于系统的固有频率时发生共振。(  )
(6)共振只有害处,没有益处。(  )
×

×
×

×
课堂练习
B
课堂练习
课堂练习
AD
课堂练习
A
课堂练习
B
课堂练习
课堂练习
B
课堂练习
D
