(共12张PPT)

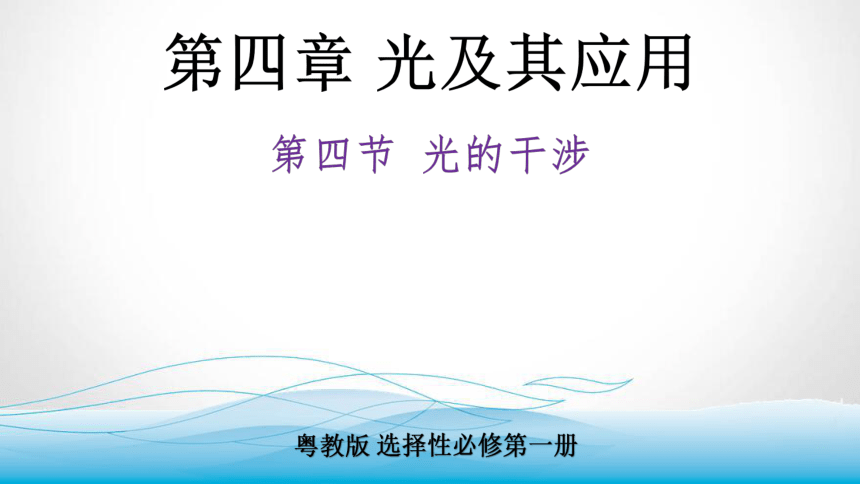

粤教版 选择性必修第一册

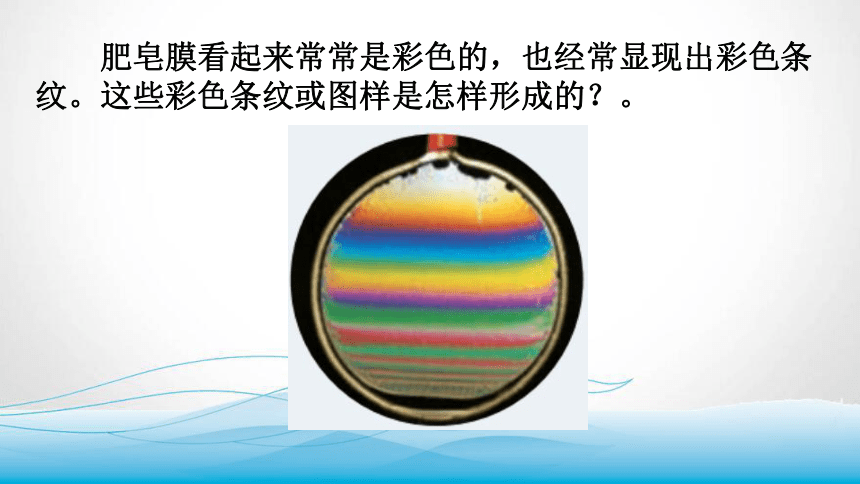

肥皂膜看起来常常是彩色的,也经常显现出彩色条纹。这些彩色条纹或图样是怎样形成的?。
演示实验:用两只激光笔发出的光直接照射向墙上的同一地方,观察现象;用一只激光笔发出的光照射在双缝上,观察现象。

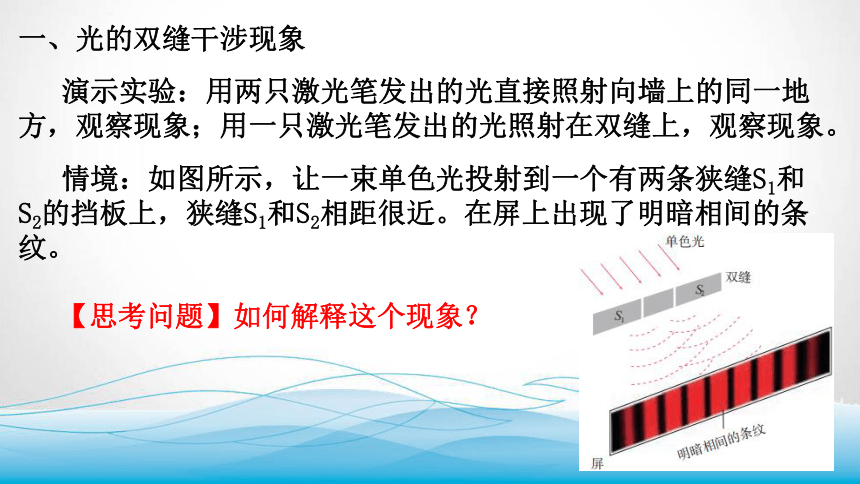

一、光的双缝干涉现象
情境:如图所示,让一束单色光投射到一个有两条狭缝S1和S2的挡板上,狭缝S1和S2相距很近。在屏上出现了明暗相间的条纹。
【思考问题】如何解释这个现象?

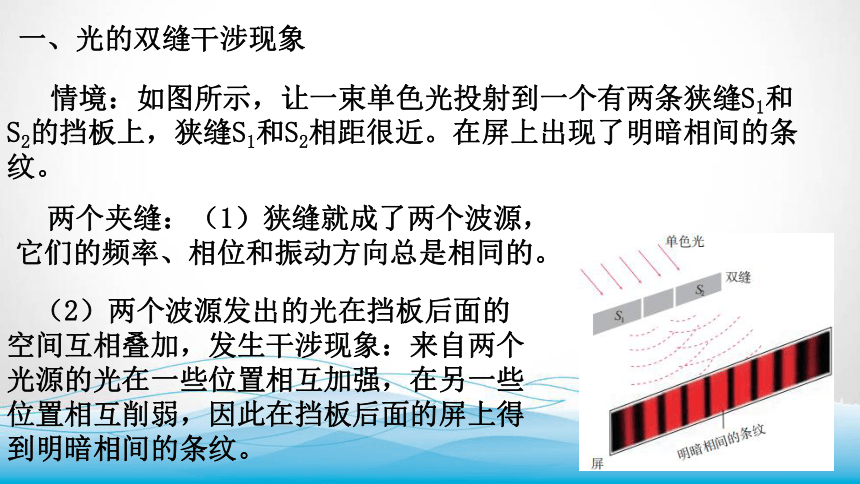

一、光的双缝干涉现象
情境:如图所示,让一束单色光投射到一个有两条狭缝S1和S2的挡板上,狭缝S1和S2相距很近。在屏上出现了明暗相间的条纹。
两个夹缝:(1)狭缝就成了两个波源,它们的频率、相位和振动方向总是相同的。
(2)两个波源发出的光在挡板后面的空间互相叠加,发生干涉现象:来自两个光源的光在一些位置相互加强,在另一些位置相互削弱,因此在挡板后面的屏上得到明暗相间的条纹。

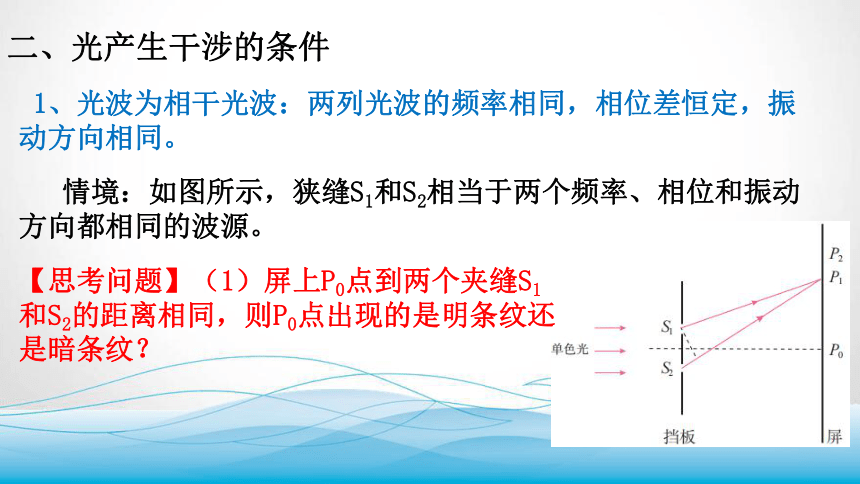

二、光产生干涉的条件
情境:如图所示,狭缝S1和S2相当于两个频率、相位和振动方向都相同的波源。
1、光波为相干光波:两列光波的频率相同,相位差恒定,振动方向相同。
【思考问题】(1)屏上P0点到两个夹缝S1和S2的距离相同,则P0点出现的是明条纹还是暗条纹?

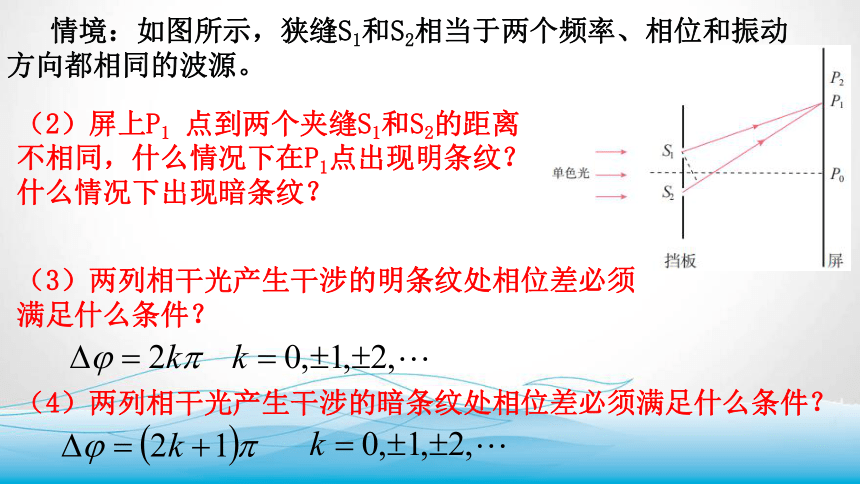

情境:如图所示,狭缝S1和S2相当于两个频率、相位和振动方向都相同的波源。
(2)屏上P1 点到两个夹缝S1和S2的距离不相同,什么情况下在P1点出现明条纹?什么情况下出现暗条纹?
(3)两列相干光产生干涉的明条纹处相位差必须满足什么条件?
(4)两列相干光产生干涉的暗条纹处相位差必须满足什么条件?
情境:如图所示,狭缝S1和S2相当于两个频率、相位和振动方向都相同的波源。
(5)若屏上P1点出现明条纹,波源S1和S2到P1点的路程差要满足什么条件?
(6)若屏上P1点出现暗条纹,波源S1和S2到P1点的路程差要满足什么条件?
情境:如图所示,狭缝S1和S2相当于两个频率、相位和振动方向都相同的波源。
若两列光在绝对折射率为 的介质中传播。
明条纹满足的条件:
暗条纹满足的条件:
三、双缝干涉的条纹间距
如图所示,波长为 的单色光照射到双缝上。两缝中心之间的距离为 ,两缝S1、S2的连线的中垂线与屏的交点为P0,双缝到屏的距离 。
在线段P1S2上作P1M=P1S1,于是,S2M= 。
ΔS1S2M近似是直角三角形,
当出现明条纹时,
相邻的两个明条纹之间的距离:
三、双缝干涉的条纹间距
如图所示,波长为 的单色光照射到双缝上。两缝中心之间的距离为 ,两缝S1、S2的连线的中垂线与屏的交点为P0,双缝到屏的距离 。
相邻的两个明条纹之间的距离:
【思考问题】相邻的两个暗条纹之间的距离又是多少?
薄膜干涉
薄膜干涉
1
2
一束光经薄膜的两个表面反射后,形成的两束反射光产生的干涉现象。
薄膜干涉
薄膜可以是透明固体、液体或由两块玻璃所夹的气体薄层。
把一个平行玻璃板压在另一个平行玻璃板上,一端用薄片垫起,构成空气劈尖,让单色光从上方射入,这时可以看到明暗相间的条纹。
劈尖干涉
