北京市东城区北京二中教育集团2024-2025学年九年级下学期中考模拟物理试题（含解析）

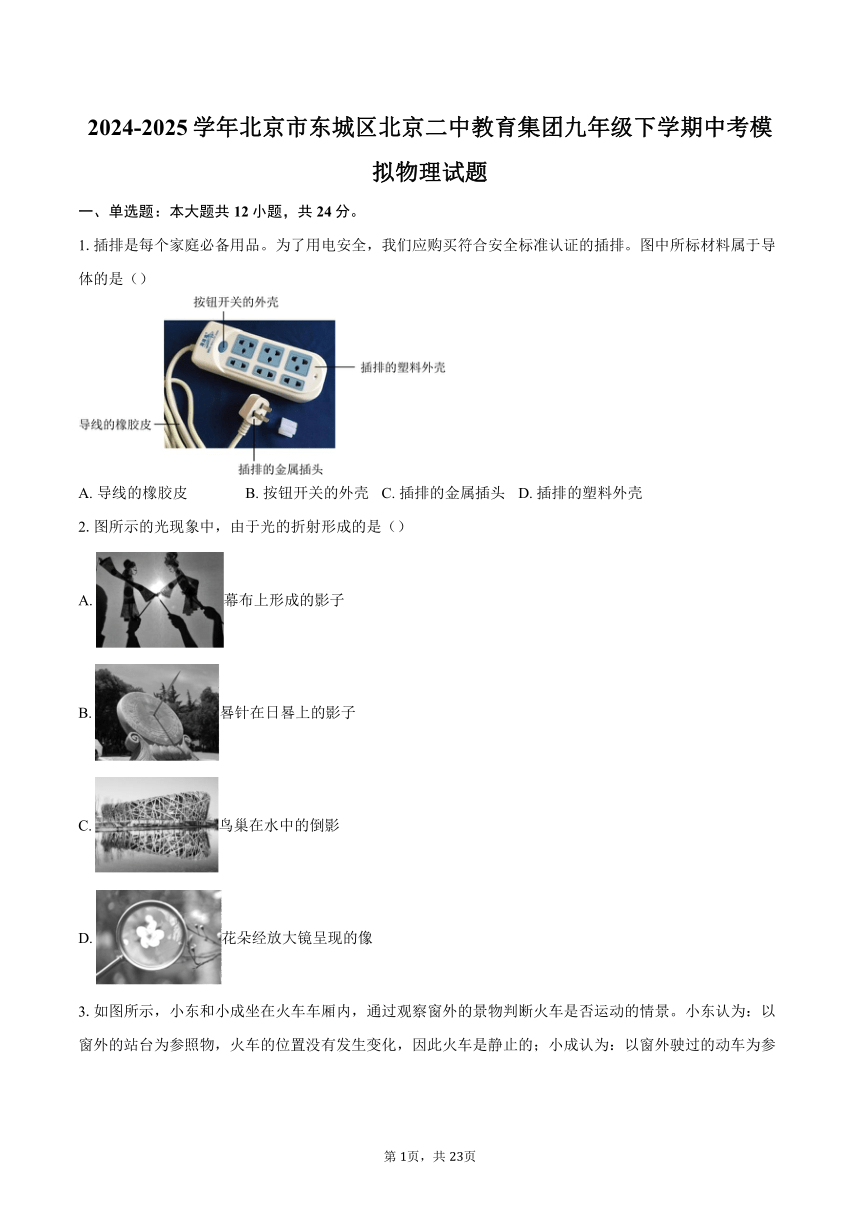

2024-2025学年北京市东城区北京二中教育集团九年级下学期中考模拟物理试题
一、单选题：本大题共12小题，共24分。
1.插排是每个家庭必备用品。为了用电安全，我们应购买符合安全标准认证的插排。图中所标材料属于导体的是（）
A. 导线的橡胶皮 B. 按钮开关的外壳 C. 插排的金属插头 D. 插排的塑料外壳
2.图所示的光现象中，由于光的折射形成的是（）
A. 幕布上形成的影子
B. 晷针在日晷上的影子
C. 鸟巢在水中的倒影
D. 花朵经放大镜呈现的像

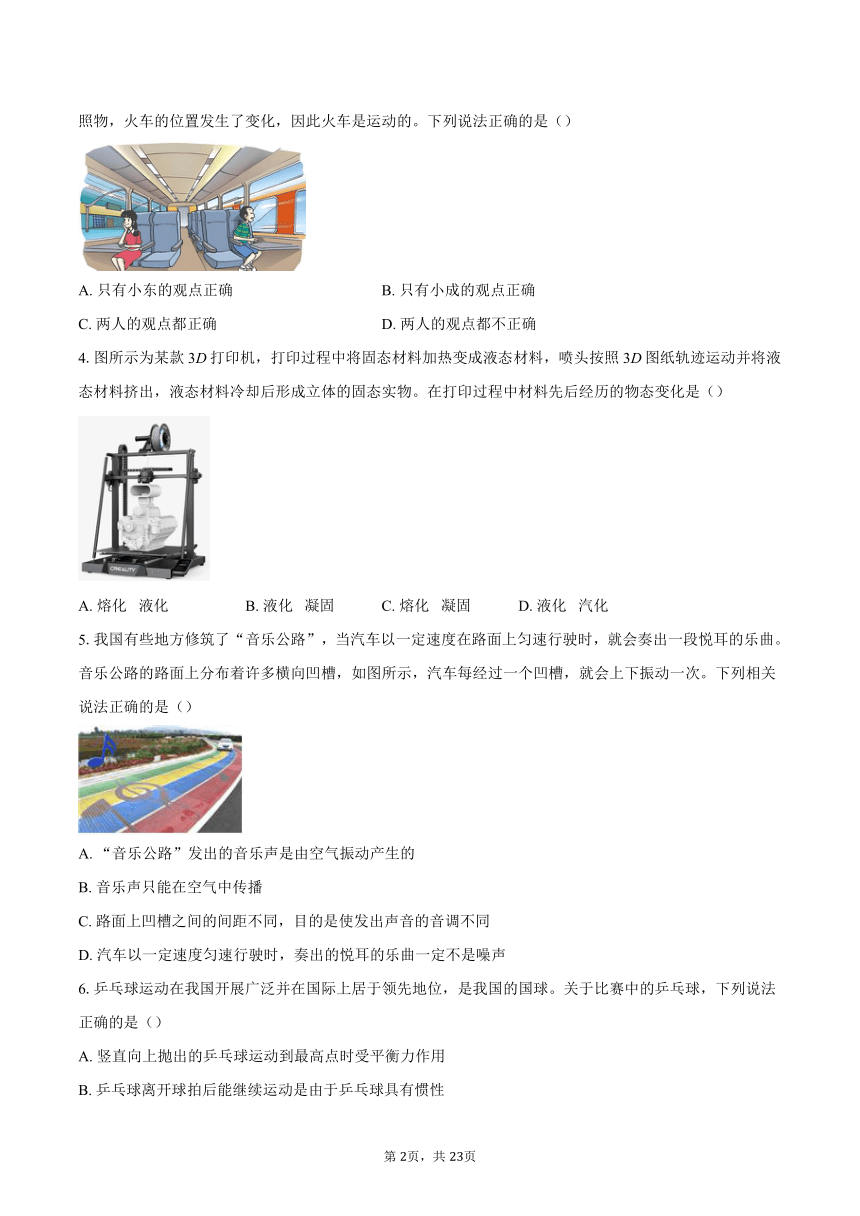

3.如图所示，小东和小成坐在火车车厢内，通过观察窗外的景物判断火车是否运动的情景。小东认为：以窗外的站台为参照物，火车的位置没有发生变化，因此火车是静止的；小成认为：以窗外驶过的动车为参照物，火车的位置发生了变化，因此火车是运动的。下列说法正确的是（）
A. 只有小东的观点正确 B. 只有小成的观点正确
C. 两人的观点都正确 D. 两人的观点都不正确
4.图所示为某款3D打印机，打印过程中将固态材料加热变成液态材料，喷头按照3D图纸轨迹运动并将液态材料挤出，液态材料冷却后形成立体的固态实物。在打印过程中材料先后经历的物态变化是（）
A. 熔化 液化 B. 液化 凝固 C. 熔化 凝固 D. 液化 汽化
5.我国有些地方修筑了“音乐公路”，当汽车以一定速度在路面上匀速行驶时，就会奏出一段悦耳的乐曲。音乐公路的路面上分布着许多横向凹槽，如图所示，汽车每经过一个凹槽，就会上下振动一次。下列相关说法正确的是（）
A. “音乐公路”发出的音乐声是由空气振动产生的
B. 音乐声只能在空气中传播
C. 路面上凹槽之间的间距不同，目的是使发出声音的音调不同
D. 汽车以一定速度匀速行驶时，奏出的悦耳的乐曲一定不是噪声
6.乒乓球运动在我国开展广泛并在国际上居于领先地位，是我国的国球。关于比赛中的乒乓球，下列说法正确的是（）
A. 竖直向上抛出的乒乓球运动到最高点时受平衡力作用
B. 乒乓球离开球拍后能继续运动是由于乒乓球具有惯性
C. 大力扣杀时，球拍对乒乓球的力大于乒乓球对球拍的力
D. 乒乓球落到球台反弹后上升的过程中，受到弹力和重力的作用

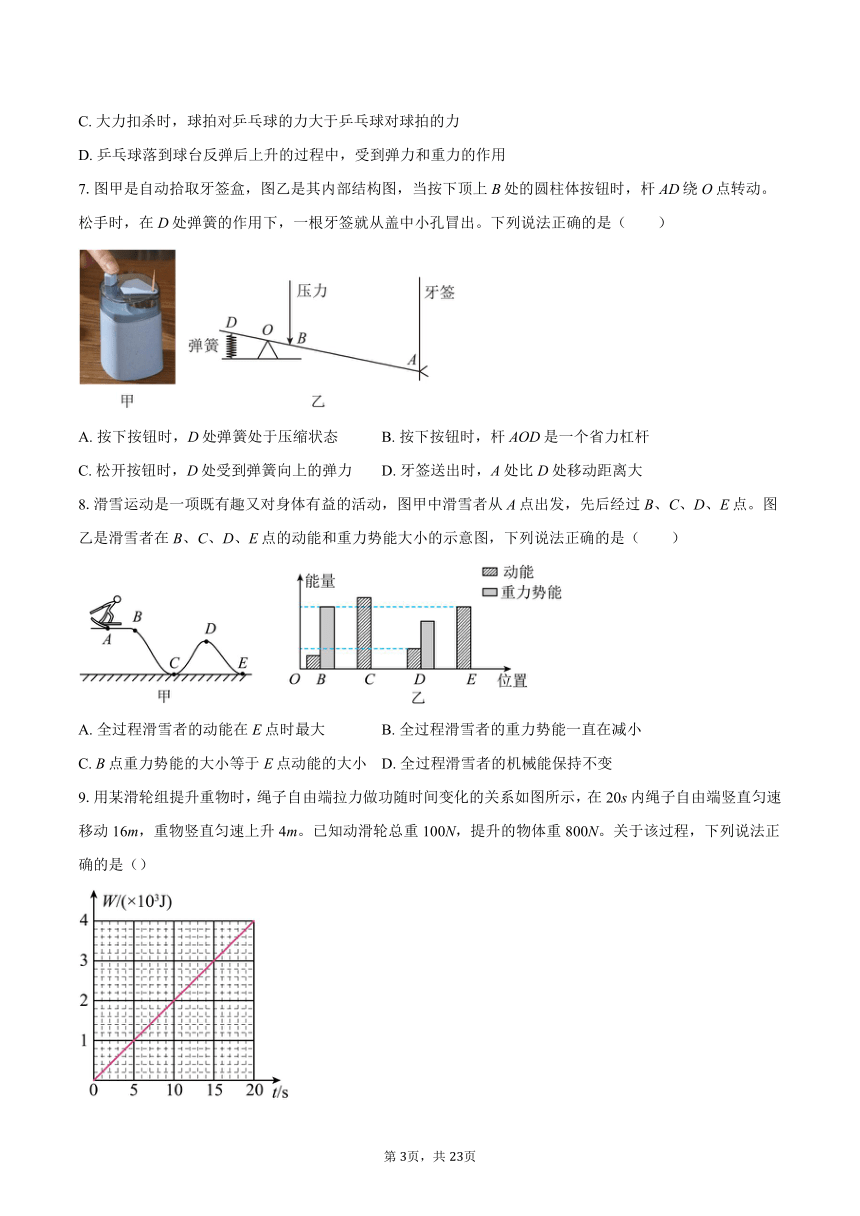

7.图甲是自动拾取牙签盒，图乙是其内部结构图，当按下顶上B处的圆柱体按钮时，杆AD绕O点转动。松手时，在D处弹簧的作用下，一根牙签就从盖中小孔冒出。下列说法正确的是（　　）
A. 按下按钮时，D处弹簧处于压缩状态 B. 按下按钮时，杆AOD是一个省力杠杆
C. 松开按钮时，D处受到弹簧向上的弹力 D. 牙签送出时，A处比D处移动距离大
8.滑雪运动是一项既有趣又对身体有益的活动，图甲中滑雪者从A点出发，先后经过B、C、D、E点。图乙是滑雪者在B、C、D、E点的动能和重力势能大小的示意图，下列说法正确的是（　　）
A. 全过程滑雪者的动能在E点时最大 B. 全过程滑雪者的重力势能一直在减小
C. B点重力势能的大小等于E点动能的大小 D. 全过程滑雪者的机械能保持不变
9.用某滑轮组提升重物时，绳子自由端拉力做功随时间变化的关系如图所示，在20s内绳子自由端竖直匀速移动16m，重物竖直匀速上升4m。已知动滑轮总重100N，提升的物体重800N。关于该过程，下列说法正确的是（）
A. 绳子自由端拉力的功率为400W B. 额外功为400J
C. 绳子自由端拉力的大小为200N D. 滑轮组的机械效率约为80%

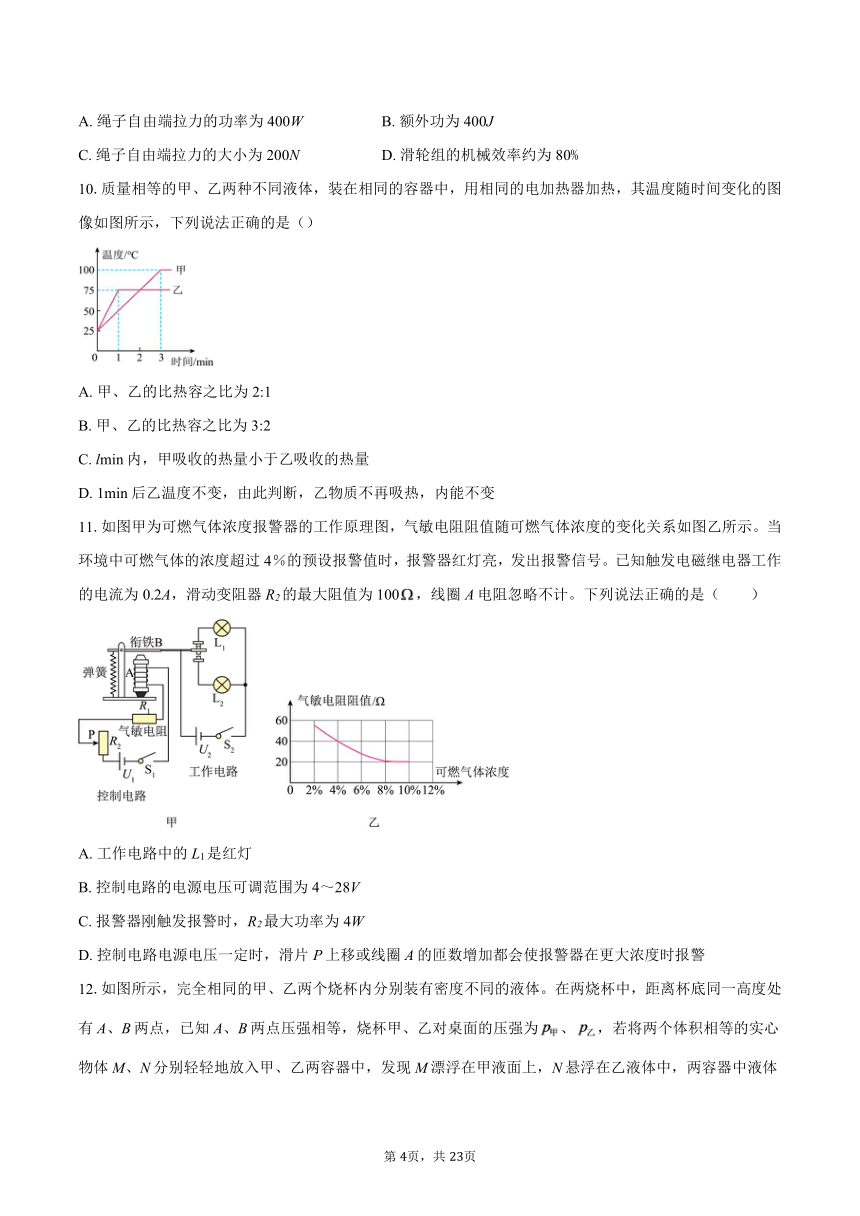

10.质量相等的甲、乙两种不同液体，装在相同的容器中，用相同的电加热器加热，其温度随时间变化的图像如图所示，下列说法正确的是（）
A. 甲、乙的比热容之比为2:1
B. 甲、乙的比热容之比为3:2
C. lmin内，甲吸收的热量小于乙吸收的热量
D. 1min后乙温度不变，由此判断，乙物质不再吸热，内能不变
11.如图甲为可燃气体浓度报警器的工作原理图，气敏电阻阻值随可燃气体浓度的变化关系如图乙所示。当环境中可燃气体的浓度超过4％的预设报警值时，报警器红灯亮，发出报警信号。已知触发电磁继电器工作的电流为0.2A，滑动变阻器R2的最大阻值为100，线圈 A电阻忽略不计。下列说法正确的是（　　）
A. 工作电路中的L1是红灯
B. 控制电路的电源电压可调范围为4～28V
C. 报警器刚触发报警时，R2最大功率为4W
D. 控制电路电源电压一定时，滑片P上移或线圈A的匝数增加都会使报警器在更大浓度时报警

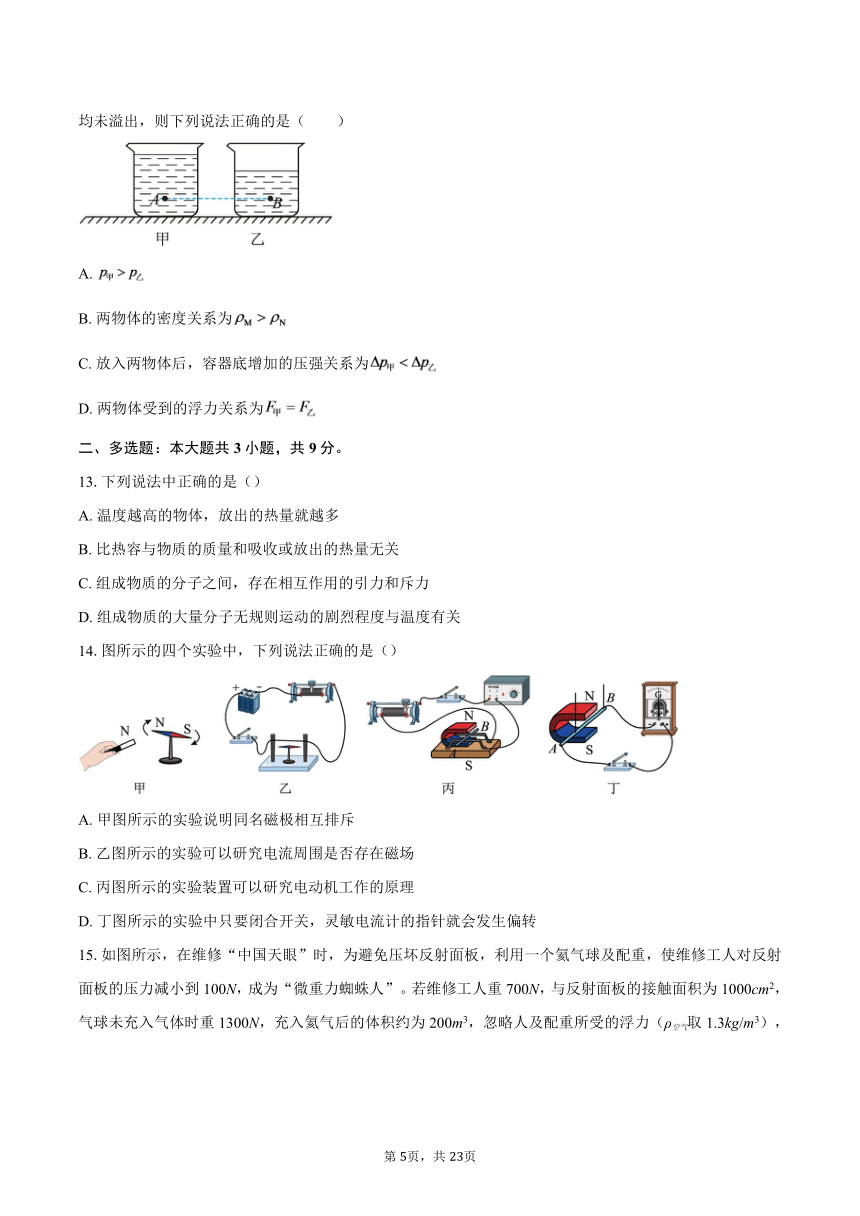

12.如图所示，完全相同的甲、乙两个烧杯内分别装有密度不同的液体。在两烧杯中，距离杯底同一高度处有A、B两点，已知A、B两点压强相等，烧杯甲、乙对桌面的压强为、，若将两个体积相等的实心物体 M、N分别轻轻地放入甲、乙两容器中，发现M漂浮在甲液面上，N悬浮在乙液体中，两容器中液体均未溢出，则下列说法正确的是（　　）
A.
B. 两物体的密度关系为
C. 放入两物体后，容器底增加的压强关系为
D. 两物体受到的浮力关系为
二、多选题：本大题共3小题，共9分。
13.下列说法中正确的是（）
A. 温度越高的物体，放出的热量就越多
B. 比热容与物质的质量和吸收或放出的热量无关
C. 组成物质的分子之间，存在相互作用的引力和斥力
D. 组成物质的大量分子无规则运动的剧烈程度与温度有关
14.图所示的四个实验中，下列说法正确的是（）
A. 甲图所示的实验说明同名磁极相互排斥
B. 乙图所示的实验可以研究电流周围是否存在磁场
C. 丙图所示的实验装置可以研究电动机工作的原理
D. 丁图所示的实验中只要闭合开关，灵敏电流计的指针就会发生偏转
15.如图所示，在维修“中国天眼”时，为避免压坏反射面板，利用一个氦气球及配重，使维修工人对反射面板的压力减小到100N，成为“微重力蜘蛛人”。若维修工人重700N，与反射面板的接触面积为1000cm2，气球未充入气体时重1300N，充入氦气后的体积约为200m3，忽略人及配重所受的浮力（ρ空气取1.3kg/m3），下列说法正确的是（　　）
A. 反射面板对维修工人的支持力与维修工人对反射面板的压力是一对平衡力
B. 当维修工人在反射面板底部工作时，其对反射面板的压强为1000Pa
C. 氦气球受到的浮力为2600N
D. 氦气球所充氦气以及配重的总重力为700N
三、填空题：本大题共2小题，共4分。
16.（1）如图所示，物体A长度的测量值为_______cm。
（2）根据图中的电流方向，可知通电螺线管的___端是N极。
（3）如图所示，温度计的示数为________℃。
17.图所示是小明做“探究磁生电”的实验装置。
（1）实验时，小明通过观察_______________来判断电路中是否产生感应电流；
（2）小明进行了下图所示的5次操作，其中能产生感应电流的是________________（选填所有符合要求的操作序号）；
四、实验探究题：本大题共8小题，共48分。
18.在探究水沸腾过程中温度随加热时间变化的特点时，小宇应通过观察__________判断水是否沸腾。待水沸腾后，小宇测量并记录的实验数据如下表所示，请你根据表中的数据归纳出实验结论∶__________。
加热时间/ min 0 0.5 1 1.5 2 2.5 3
温度/℃ 99 99 99 99 99 99 99
19.小明在实验室测一小石块的密度，首先要用天平测量石块的质量。他将天平放在水平桌面上，游码调到0刻度线处，发现指针偏向分度盘中央刻度线的右侧，如图甲所示，为使天平横梁水平平衡，他应将平衡螺母向_____端移动。用已调节好的天平正确测量石块质量时的情景如图乙所示，则该石块质量的测量值是_____g。接下来，他先在量筒中倒入30mL的水，如图丙所示；再将用细线系好的石块轻放入量筒内的水中，此时量筒中液面位置如图丁所示，则石块体积的测量值是_____cm3。根据以上测量数据计算出该石块密度的测量值是_____g/cm3。
20.小力用图所示的透明玻璃板、两根外形完全相同且高度可调的电子蜡烛A、B和刻度尺等器材探究物体在平面镜中所成像的高度与物高是否有关。
(1)请将实验步骤补充完整：
①将电子蜡烛A放在平面镜前适当位置，将电子蜡烛B放到平面镜的另一侧，调节B的位置和高度，从不同角度观察，直至_____，测量电子蜡烛A和B的高度，并记录在表格中。
②改变_____，重复步骤①的操作。
(2)请画出实验数据记录表。
21.小东用蜡烛、焦距为10cm的凸透镜、光屏、光具座等器材，在水平桌面上做“探究凸透镜成像规律”的实验。
（1）如图所示，凸透镜固定在光具座50cm刻度线处，将点燃的蜡烛放到光具座上35cm刻度线处，移动光屏，可以在光屏上呈现倒立的实像，利用这一成像规律可以制成__________（选填“照相机”、“投影仪”或“放大镜”）。
（2）小东想让光屏上呈现的烛焰的像再变大一些，他让凸透镜的位置保持不动，将点燃的蜡烛移至42cm刻线处。请你利用所学知识判断小东的操作是否可行，并说明理由__________。
22.小力用图所示电路探究L1、L2串联后的总电压是否等于L1两端电压和L2两端电压之和。电源两端电压用U总表示，A、B间电压用U1表示，B、C间电压用U2表示，A、C间电压用U表示。
(1)闭合开关后，两灯都不亮，初步判断电路处于断路状态。测得U1=0V、U2=3V、U=3V，则可判断发生断路的是_____。（选填“L1”或“L2”）
(2)故障排除后，实验正常进行。本实验的因变量是_____，自变量是_____。（用题干中的符号表述）
(3)本实验改变自变量的操作是_____。
23.图甲所示为测量未知电阻Rx的实验电路，电源两端电压不变，定值电阻R0=20Ω。
请将实验步骤补充完整：
(1)_____，读出并记录电压表示数U1=12V。
(2)_____，读出并记录电压表示数U2=_____V。（电压表示数如图乙所示）
(3)计算出Rx的阻值为_____Ω。
24.如图是探究杠杆平衡条件的实验。
（1）在挂钩码前，杠杆如图甲所示，小慧调节杠杆右端的平衡螺母，使杠杆在水平位置平衡，其目的是__________；
（2）接着小慧在杠杆的两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水平位置平衡（如图乙）。若在A、B下方再各加一个相同的钩码，则杠杆__________（选填“左”或“右”）端将下沉；
（3）图丙为小慧制作的简易“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，不计摩擦和杠杆自身重力；
①杠杆处于丙图所示水平位置平衡；
②松开螺母保持OA水平不动，使OB向下折后，再拧紧螺母形成一根可绕O点转动的杠杆（对应B点）保持左侧物悬挂点位置不变化，要使杠杆在图丁所示位置保持平衡，请你写出一条可行的措施__________。
25.数理小组设计的电子量角器，可用电压表示数反映角度，其原理如图所示。用两端电压为6V的电源、圆弧形电阻丝、金属杆OC、定值电阻R0、电压表（量程0~3V）和开关等组成电路。已知电阻丝接入电路中的阻值R＝kθ，其中k为常量、θ为OC与OA的夹角。使用时发现该量角器测量范围是0~150°，请通过分析说明为能满足测量0～180°的要求，应将R0更换为更大的电阻还是更小的？
五、计算题：本大题共2小题，共16分。
26.小京利用图甲所示电路获取了额定电压为2.5V的小灯泡L在不同电压下的电流，并利用所测的数据绘制出电流I随其两端电压U变化的图像，如图乙所示。
（1）画出实物电路所对应的电路图；
（2）求小灯泡两端电压为1.0V时的电阻；
（3）求小灯泡正常发光时的电功率。

27.如图所示为一可自动控制水量的水箱模型，其内底面积为200cm2，水箱底部有一个由阀门控制的出水口。正方体物体A的边长为10cm，物体A由轻质细杆悬挂在水中，细杆上端与力传感器连接，当物体A恰好完全浸没时力传感器受到向上的压力为4N，此时容器中水深为18cm，阀门自动打开，水缓慢流出，当细杆对力传感器的拉力为1N时阀门关闭，水不再流出。求：
（1）物体A恰好浸没时受到的浮力；
（2）物体A的密度；
（3）阀门关闭时，水箱底部受到的压强。
六、综合题：本大题共1小题，共10分。
28.阅读材料，回答问题。
电力系统的“超级充电宝”
2025年3月10日，江苏句容抽水蓄能电站3号机组正式并网发电。该电站水库大坝高182.3米，是世界坝体最高的抽水蓄能电站，图甲是其工作原理示意图，抽水蓄能电站，主要解决我国近年大力发展的风电和光伏电站供电不稳定、电能供应和电能需要时间不匹配的问题。在用电功率较低时，电站利用多余电能驱动水泵将下游水库的水抽至上游水库蓄能；在用电功率较高时，上游水库的水释放到下游水库，通过水轮机推动发电机发电以满足用电需求。抽水蓄能电站可有效调节电力系统的供需，被誉为电力系统的“超级充电宝”。在能量转化过程中总会有一些能量损失，因此蓄能电站的发电量总是小于抽水用电量，发电量与抽水用电量之比表示蓄能电站的效率，是衡量电站综合效益的重要指标。
(1)该电站可以实现“蓄能”主要是将多余的电能转化为水的_____________；
(2)图乙是当地每天用电功率随时间变化的大致图像。由图可知，将下游水库的水抽至上游水库的最佳时间段是每天的_____________（选填“0~6时”、“6~12时”、“12~18时”或“18~24时”）；
(3)某天蓄能电站抽水用电量为，发电量为，且上游水库24时与0时的水位相同，则蓄能电站的效率为_____________。若由效率为50%的传统火力发电站提供上述发电量，蓄能电站的投入使用相当于节约煤炭_____________t（q数取3×10 J/kg）。
1.【答案】
【解析】插排的塑料外壳、导线的橡胶皮、按钮开关的外壳的绝缘性能好，是常见的绝缘体；插排的金属插头具有优良的导电性，是常见的导体。故ABD不符合题意，C符合题意。
故选C。
2.【答案】
【解析】AB．幕布上形成的影子、晷针在日晷上的影子都是光的直线传播形成的，故AB不符合题意；
C．鸟巢在水中的倒影属于平面镜成像现象，是由光的反射形成的，故C不符合题意；
D．花朵经放大镜呈现的像属于凸透镜成像现象，是由光的折射形成的，故D符合题意。
故选D
3.【答案】
【解析】火车相对于站台而言位置没有发生改变，故以站台作为参照物，火车是静止的，小东的观点是正确的；火车相对于窗外驶过的动车，位置发生了变化，故以窗外驶过的动车为参照物，火车是运动的，故小成的观点也是正确的，故C正确。
故选C。
4.【答案】
【解析】由题意可知，打印过程中将固态材料加热变成液态材料，发生了熔化现象；材料冷却后形成立体实物，是由液态变为了固态，是凝固现象，则在打印过程中材料先后经历了熔化和凝固，故C符合题意，ABD不符合题意。
故选C。
5.【答案】
【解析】A．“音乐公路”发出的音乐声是由汽车轮胎与路面接触摩擦，引起汽车规律振动而产生的，不是空气振动产生的，故A错误；
B．声音的传播介质可以是气体、液体和固体，所以音乐声不只能在空气中传播，在固体 路面、汽车等 、液体 如路面有积水时 中也能传播，故B错误；
C．物体振动的频率决定音调，路面上凹槽之间的间距不同，汽车经过时振动的频率就不同，发出声音的音调也就不同，故C正确；
D．从环境保护角度看，凡是干扰人们休息、学习和工作以及对人们所要听的声音产生干扰的声音，都属于噪声。如果汽车奏出的音乐声在人们不需要的时候响起，比如在居民休息时间，即使它很悦耳，也会成为噪声，故D错误。
故选C。
6.【答案】
【解析】A．竖直向上抛出的乒乓球运动到最高点时，只受到重力作用，合力不为零，不是受平衡力作用，故A错误；
B．球拍将球击出后，不再受到球拍的作用力，乒乓球离开球拍后还能继续运动，是由于乒乓球具有惯性，要保持原来的运动状态向前运动，故B正确；
C．大力扣杀时，球拍对乒乓球的力与乒乓球对球拍的力是一对相互作用力，根据相互作用力的特点，这两个力大小相等，故 C错误；
D．乒乓球落到球台反弹后上升的过程中，不再与球台接触，不受弹力，只受到重力和空气阻力的作用，故D错误。
故选B。
7.【答案】
【解析】A．在B点按下按钮时，O为杠杆的支点，B处受力向下，D处弹簧对杠杆的拉力也是向下的，由于物体间力的作用是相互的，D处弹簧处于拉伸状态，故A错误；
B．按下按钮时，根据题图可知：杆AOD的动力臂比阻力臂短，是一个费力杠杆，故B错误；
C．松开按钮时，弹簧恢复原状，D处受到弹簧向下的弹力，故C错误；
D．牙签送出时，A处的力臂大于D处的力臂，所以A处比D处移动距离大，故D正确。
故选D。
8.【答案】
【解析】A．由图乙可知，全过程滑雪者的动能在C点时最大，故A错误；
B．滑雪者质量不变，从B点到C点，高度降低，重力势能减小，从C点到D点，高度升高，重力势能增大，从D点到E点，高度降低，重力势能减小，故B错误；
C．由图乙可知，B点重力势能大于E点重力势能，故C正确；
D．在这个过程中，由于存在摩擦等阻力，滑雪者的机械能会有部分转化为内能，机械能减小，故D错误。
故选C。
9.【答案】
【解析】A．由图可知，20s内绳子拉力做的功为 ，则绳子自由端拉力的功率为
故A错误；
B．克服物体重力做的有用功
拉力做的总功
则拉力做的额外功
故B错误；
C．绳子自由端拉力的大小
故C错误；
D．滑轮组的机械效率为
故D正确。
故选D。
10.【答案】
【解析】AB．甲乙质量相同，由图得，甲加热3min，温度从25℃升高到100℃；乙加热1min，温度从25℃升高到75℃，甲乙加热的加热器相同，由 得
则甲、乙的比热容之比为
故A正确，B错误；
C．采用的加热器相同，lmin内，甲吸收的热量等于乙吸收的热量，故C错误；
D．1min后乙温度不变，说明乙开始沸腾，乙物质继续吸热，温度保持沸点不变，内能增大，故D错误。
故选A。
11.【答案】
【解析】A．由图乙可知，气体的浓度越高，气敏电阻的阻值越小，报警时，气敏电阻阻值减小，控制电路的电流增大，线圈A的磁性增强，吸引衔铁，L2亮，所以L2是红灯，故A错误；
B．由图乙可知，可燃气体的浓度为4％时R1=40Ω，刚触发报警时控制电路的电流为I=0.2A，当滑动变阻器连入电路的阻值为0时，电源电压最小为
当滑动变阻器连入电路的阻值为100Ω时，电源电压最大为
所以控制电路的电源电压可调范围为8～28V，故B错误；
C．触发报警时控制电路的电流为I=0.2A，根据P=I2R可知，触发报警时滑动变阻器的最大功率为
故C正确；
D．控制电路电源电压一定，触发电磁继电器工作时的控制电路总电阻一定，滑片P上移时R2连入电路的阻值变大，则气敏电阻R1的阻值变小，由图乙可知此时可燃气体浓度变大，即报警器在更大浓度时报警；线圈A的匝数增加会使电磁继电器在更小电流时触发工作，由欧姆定律可知此时气敏电阻 的阻值变大，由图乙可知此时可燃气体浓度变小，即报警器在更小浓度时报警，故D错误。
故选C。
12.【答案】
【解析】A．A、B所处的深度关系为
hA>hB
因A、B两点压强相等，即
pA=pB
由p=ρgh可知两液体的密度关系为
ρ甲<ρ乙
因圆柱形容器内液体对容器底部的压力和液体的重力相等，所以，由
G=F=pS
可知，A点和B点液面以上两液体的重力相等，又因A、B两点距离杯底同一高度，所以，A点和B点液面以下两液体的体积相等，由
G=mg=ρVg
可知，A点液面以下液体的重力小于B点液面以下液体的重力，综上可知，甲容器内液体的重力小于乙容器内液体的重力，因水平面上物体的压力和自身的重力相等，所以由
可知，甲、乙两烧杯对桌面的压强关系为
p甲故A错误；
B．将两个体积相等的实心物体M、N分别轻轻地放入甲、乙量容器中，发现M漂浮在甲液面上，N悬浮在乙液体中，因物体的密度小于液体的密度时漂浮，物体密度等于液体密度时悬浮，所以
ρM<ρ甲
ρN=ρ乙
则两物体的密度关系为
ρM<ρN
故B错误；
C．因实心物体M、N的体积相等，M漂浮在甲液面上时排开甲液体的体积小于N悬浮在乙液体中排开液体的体积，所以，由 可知，放入M、N两物体后，乙烧杯内液面上升的高度较大，由Δp=ρgΔh可知，乙烧杯内的液体密度大，上升的高度大，则乙容器底增加的压强大，即
Δp甲<Δp乙
故C正确；
D．因乙液体的密度大，N排开液体的体积大，所以，由F浮=ρgV排可知，M受到的浮力小于N受到的浮力，故D错误。
故选C。
13.【答案】
【解析】A．由Q=cmΔt可知，放出热量与物质的比热容、质量和降低的温度有关，因此温度高的物体，放出的热量不一定多，故A错误；
B．比热容是物质本身的一种特性，其大小是由物质种类决定的，与是否吸热、放热、状态、温度高低、质量等因素无关，故B正确；
C．分子之间有相互作用的引力和斥力，分子引力和分子斥力是同时存在的，故C正确；
D．分子无规则运动的剧烈程度与温度有关，温度越高，分子运动越剧烈，故D正确。
故选BCD。
14.【答案】
【解析】A．由图甲可知，两个磁体的N极靠近时，小磁针远离，说明同名磁极相互排斥，故A正确；
B．乙图，给直导线通电，导线下方的小磁针发生偏转，说明电流周围存在磁场，故B正确；
C．丙图，通电导体在磁场中受力运动，根据此原理制成了电动机，故C正确；
D．丁图，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中才能产生感应电流，故D错误。
故选ABC。
15.【答案】
【解析】A．反射面板对维修工人的支持力与维修工人对反射面板的压力，这两个力大小相等、方向相反、作用在两个物体上，是一对相互作用力，而不是平衡力，故A错误；
B．当维修工人在反射面板底部工作时，维修工人对反射面板的压力 ，受力面积
根据压强公式 ，维修工人对反射面板的压强为
故B正确；
C．根据阿基米德原理 可得，氦气球受到的浮力为
故C正确；
D．以工人、氦气球及配重整体为研究对象，整体处于平衡状态，则
其中 为反射面对工人的支持力，大小等于工人对反射面的压力100N，则氦气球所充氦气以及配重的总重力为
故D正确。
故选BCD。
16.【答案】
【解析】（1）[1]如图，物体左端与1.00cm对齐，右端与4.85cm对齐，物体的长度为
l=4.85cm-1.00cm=3.85cm
（2）[2]如图，电流从通电螺线管右端流入，左端流出，根据右手螺旋定则可知，通电螺线管的A端是N极。
（3）[3]如图，温度计的分度值为1℃，温度在0℃以下，示数为-11℃。
17.【答案】
【解析】（1）[1]电流表和导体串联接在一起，所以小明通过观察电流表的指针是否偏转来判断电路中是否产生感应电流。
（2）[2]导体只有在磁场中做切割磁感线运动才可以产生感应电流，所以能产生感应电流的是①③④。
18.【答案】
【解析】[1]水沸腾前，气泡从杯底由大变小在到达水面时消失；沸腾后，气泡从杯底由小变大最后在水面破裂，形成沸腾景象。所以在实验过程中通过观察水面是否有大量气泡来判断水是否沸腾。
[2]分析表中数据可知，水沸腾时温度保持不变，由此得出结论：水沸腾时吸收热量，但温度保持不变。
19.【答案】
【解析】[1]在称量质量前，如图甲所示，指针偏右，说明天平右端下沉，调节天平平衡时，平衡螺母向相反的方向移动，平衡螺母向左移动。
[2]小石块的质量，等于砝码的质量加游码在标尺上所对的刻度值
[3]利用排水法测量小石块的体积，根据丙丁刻度值，小石块体积为
[4]小石块的密度为


20.【答案】
【解析】（1）[1]实验中，将电子蜡烛A放在平面镜前适当位置，将电子蜡烛B放到平面镜的另一侧，调节B的位置和高度，从不同角度观察，直至B与A的像完全重合，测量电子蜡烛A和B的高度，比较像和物体的大小的关系。
[2]改变A的高度，同样将电子蜡烛A放在平面镜前适当位置，将电子蜡烛B放到平面镜的另一侧，调节B的位置和高度，从不同角度观察，直至B与A的像完全重合，测量电子蜡烛A和B的高度。
（2）要记录蜡烛A的高度，蜡烛B的高度、从而确定蜡烛A的像的高度，表格如下
实验序号 1 2 3 ……
物高 /cm
B高 /cm
像高 /cm
21.【答案】
【解析】（1）[1]如图，物距
u=50cm-35cm=15cm
物距大于一倍焦距二于二倍焦距，成倒立、放大的实像，利用这一成像规律可以制成投影仪。
（2）[2]将点燃的蜡烛移至42cm刻线处，则物距
u′=50cm-42cm=8cm
物距小于焦距，成正立、放大的虚像，虚像不能成在光屏上，所以小东的操作不可行。
22.【答案】
【解析】（1）因为U2=3V、U=3V，说明B、C之间的电压等于电源电压，所以B、C之间断路，所以可能发生断路的是L2。
（2）[1]移动滑动变阻器的滑片位置，改变了L1和L2两端的电压，即直接改变了A、C两点间的电压U，所以U是自变量。
[2]当A、C两点间的电压U发生变化时，导致了L1、L2两端的电压随之发生改变，故U1、U2是被动改变的，是因变量。
（3）滑动变阻器在电路中的一个作用就是改变用电器两端的电压，所以只要移动滑动变阻器滑片的位置就能改变A、C两点间的电压U。
23.【答案】
【解析】（1）闭合S1、S2，读出并记录电压表示数U1=12V。此时，两电阻串联，电路中电压表测量电源电压，即电源电压为12V。
（2）[1][2]闭合S1，断开S2，此时两电阻串联，电流表测定值电阻的电压，读出并记录电压表示数，量程为0~15V，分度值为0.5V，则示数U2=8V。
（3）根据串联电路电压特点可知，待测电阻两端的电压为
根据串联电路分压原理可知，
解得

24.【答案】
【解析】（1）[1]当杠杆在水平位置平衡时，应作用在杠杆上的力都在竖直方向，则力的力臂均与杠杆重合，由此我们可以直接根据杠杆的刻度读出力臂。
（2）[2]设每个钩码重为G，杠杆上每一格为l，则在A、B下方再各加一个相同的钩码时，左端为
右端为
因为 ，所以右端下沉。
（3）[3]由图可知，当OB向下折30°后，F2的阻力臂变小，要使杠杆再次恢复平衡，由平衡条件 可知，可以减小动力臂，也就是将悬挂点A点向右移动，或者增大阻力臂，将悬挂点B点向右移动。
25.【答案】
【解析】圆弧形电阻丝与R0串联，电压表测量圆弧形电阻丝的电压，圆弧形电阻丝的电压为
为电源电压 ，即
将 代入上式，解得
为圆弧形电阻丝两端电压，当 时，量角器的角度 为 ，现要使电压保持 的情况下， 变大到 ，根据
可知，要使 变大，其中 为常量， 为 不变，则要将 更换为更大的电阻。
26.【答案】
【解析】解：（1）由实物图可知，灯泡与滑动变阻器串联，滑动变阻滑片向右移动时，接入电路的阻值变小，电压表测灯泡两端电压，电流表测电路中，电路图如下图所示：

（2）由图像可知小灯泡两端电压U=1.0V时，通过小灯泡的电流I=0.2A，此时小灯泡的电阻
（3）小灯泡正常发光时，两端电压 ，由图像可知此时通过小灯泡的电流 ，小灯泡正常发光时的电功率
答：（1） ；
（2）小灯泡两端电压为1.0V时的电阻为5Ω；
（3）小灯泡正常发光时的电功率为0.7W。
27.【答案】
【解析】解：（1）正方体物体A的体积
VA=(10cm)3=1000cm3=1×10-3m3
由阿基米德原理可得物体A恰好浸没时受到的浮力
F浮A=ρgV排=ρgVA=1×103kg/m3×10N/kg×1×10-3m3=10N
（2）物体A恰好完全浸没时，受到重力、浮力和细杆竖直向下的压力而处于平衡状态，则这三个力的大小关系有
GA+F杆=F浮A
则物体A的重力为
GA=F浮A-F杆=10N-4N=6N
物体A的质量
物体A的密度
（3）阀门关闭时，物体A受到竖直向上的浮力、细杆向上的拉力和重力的作用而平衡，则此时物体A受到的浮力
F=GA-F拉=6N-1N=5N
此时物体A排开水的体积
物体A浸没在水下的深度
此时水箱中水的深度
h水=18cm-(10cm-5cm)=13cm=0.13m
此时水箱底部受到水的压强为
答：（1）物体A恰好浸没时受到的浮力为10N；
（2）物体A的密度为0.6×103kg/m3 ；
（3）阀门关闭时，水箱底部受到的压强为1.3×103Pa 。
28.【答案】
【解析】（1）在用电功率较低时，电站利用多余电能驱动水泵将下游水库的水抽至上游水库蓄能，此时水的高度增加，重力势能增大，所以是将多余的电能转化为水的重力势能。
（2）由图乙可知，在0~6时用电功率最低，此时有多余的电能，所以将下游水库的水抽至上游水库的最佳时间段是每天的0~6时。
（3）[1]蓄能电站的效率
[2]若由效率为50%的传统火力发电站提供上述发电量，则
即
即
解得
