2025年陕西省西安市高新三中中考物理模拟试卷（七）
一、单选题：本大题共10小题，共20分。
1.下列估测符合生活实际的是（ ）
A. 对人体的安全电压为36V B. 人骑自行车的功率约为700W
C. 家用冰箱的工作电流约为1A D. 一名中学生游泳时受到浮力约为50N
2.小明利用酸奶制作“冰淇淋”，他查阅资料后知道了四种方法。第一种利用冰箱制作，第二种利用炒冰盘制作，第三种利用干冰制作，第四种利用液氮制作，下列说法不正确的是（ ）
A. 将酸奶放在冰箱的冷藏室，能制作冰淇淋
B. 炒冰盘表面的材质是利用其耐低温、耐磨损、导热性强等物理属性
C. 搅拌酸奶时，加入干冰粉末，周围出现大量白雾是小水珠
D. 将液氮和酸奶放到容器中，搅拌后液氮迅速汽化吸热使酸奶凝固成冰淇淋
3.如图中的情景节选自我国古代科技著作《天工开物》，下列说法正确的是（ ）
A. “赶稻及菽”中牛拉着犁加速前进，所以牛拉犁的力大于犁拉牛的力
B. “簸扬稻谷”利用稻谷受到惯性作用，饱满稻谷会落在较远的地面上
C. “炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的内能
D. “透火焙干”中把湿纸贴在热墙上烘干，是一种汽化现象
4.如图是玄武岩，加热超过1500℃熔化成液体，通过特制的铂铑合金漏板形成纤维丝，单根纤维直径最细可以达到9微米。玄武岩纤维是一种新型无机环保绿色高性能纤维材料。具有高韧性、抗静电、低热传导系数、出色的阻燃性能，强度是同等直径钢纤维的两倍，还能实现雷达隐形的潜力。使其成为了飞机和导弹表面材料的理想选择。下列说法错误的是（ ）
A. 玄武岩是晶体，为了满足纤维拉丝工艺，加热温度高于其理论熔点
B. 使雷达隐形是因为玄武岩纤维材料可以吸收电磁波
C. 玄武岩纤维丝废弃后对环境有污染
D. 玄武岩纤维可以用于制造消防员的防护服
5.通过直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法。小西观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A. 现象：将小磁针靠近某物体时，小磁针发生偏转，推测；该物体一定是磁体
B. 现象：将发声的音叉放入水中，看到水花四溅，推测：发声的物体在振动
C. 现象：两滴水银靠近时，会自动结合成一滴较大的水银，推测：分子间存在引力
D. 现象：温度计放在色散光带红光外侧时示数增大，推测：该区域存在一种人眼看不见的光
6.王婧坐校车途中观察到一些现象，以下依据物理知识做出的判断，错误的是（ ）
A. 看到窗外的树木向后退，是以车为参照物
B. 十字路口抓拍闯红灯车辆的摄像头，成像原理与投影仪相同
C. 车上窗帘往外飘，是因为车外空气流速大，压强小
D. 汽车的后视镜和街头路口的反光静都是凸面镜，能起到扩大视野的作用

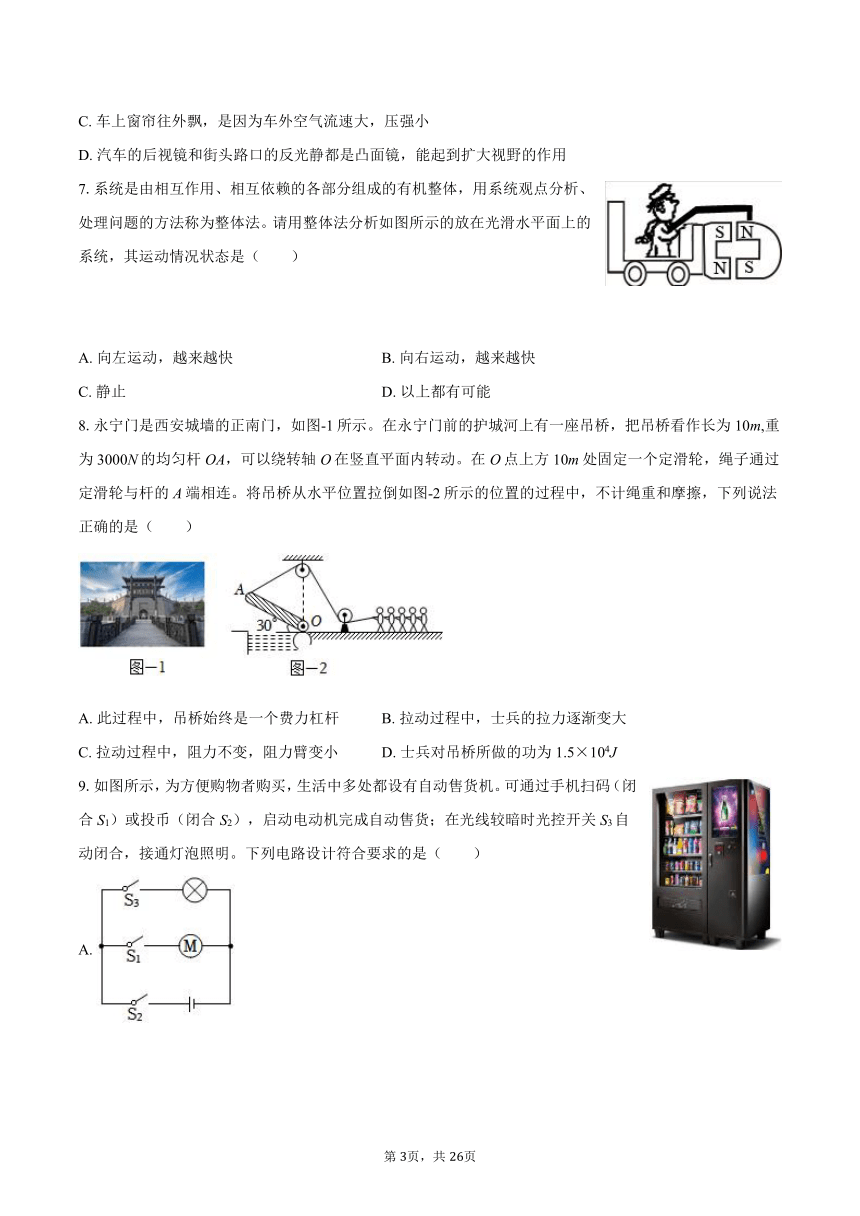

7.系统是由相互作用、相互依赖的各部分组成的有机整体，用系统观点分析、处理问题的方法称为整体法。请用整体法分析如图所示的放在光滑水平面上的系统，其运动情况状态是（ ）
A. 向左运动，越来越快 B. 向右运动，越来越快
C. 静止 D. 以上都有可能
8.永宁门是西安城墙的正南门，如图-1所示。在永宁门前的护城河上有一座吊桥，把吊桥看作长为10m,重为3000N的均匀杆OA，可以绕转轴O在竖直平面内转动。在O点上方10m处固定一个定滑轮，绳子通过定滑轮与杆的A端相连。将吊桥从水平位置拉倒如图-2所示的位置的过程中，不计绳重和摩擦，下列说法正确的是（ ）
A. 此过程中，吊桥始终是一个费力杠杆 B. 拉动过程中，士兵的拉力逐渐变大
C. 拉动过程中，阻力不变，阻力臂变小 D. 士兵对吊桥所做的功为1.5×104J
9.如图所示，为方便购物者购买，生活中多处都设有自动售货机。可通过手机扫码（闭合S1）或投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A.
B.
C.
D.
10.某电烤炉有高温、低温两个挡位，其加热电路由电热丝R1、R2与手动开关S1、温控开关S2组成，其中S2处于常闭状态，当电烤炉内的温度达到设定值240℃时，温控开关S2自动断开，电烤炉处于低温挡。室温下，闭合开关S1后电烤炉处于高温挡，已知电源电压为220V，R1、R2的阻值均为22Ω，电烤炉高温挡的功率为2200W。忽略温度对电热丝电阻的影响，下列说法正确的是（ ）
A. 电烤炉处于高温挡时，电热丝R1与R2并联
B. 电烤炉处于低温挡时，电热丝R2的功率为1100W
C. 电烤炉在低温挡正常工作5分钟，电路产生的热量为6.6×103J
D. 电烤炉处于高温挡与低温挡时，电路中的电流之比为2：1
二、填空题：本大题共5小题，共14分。

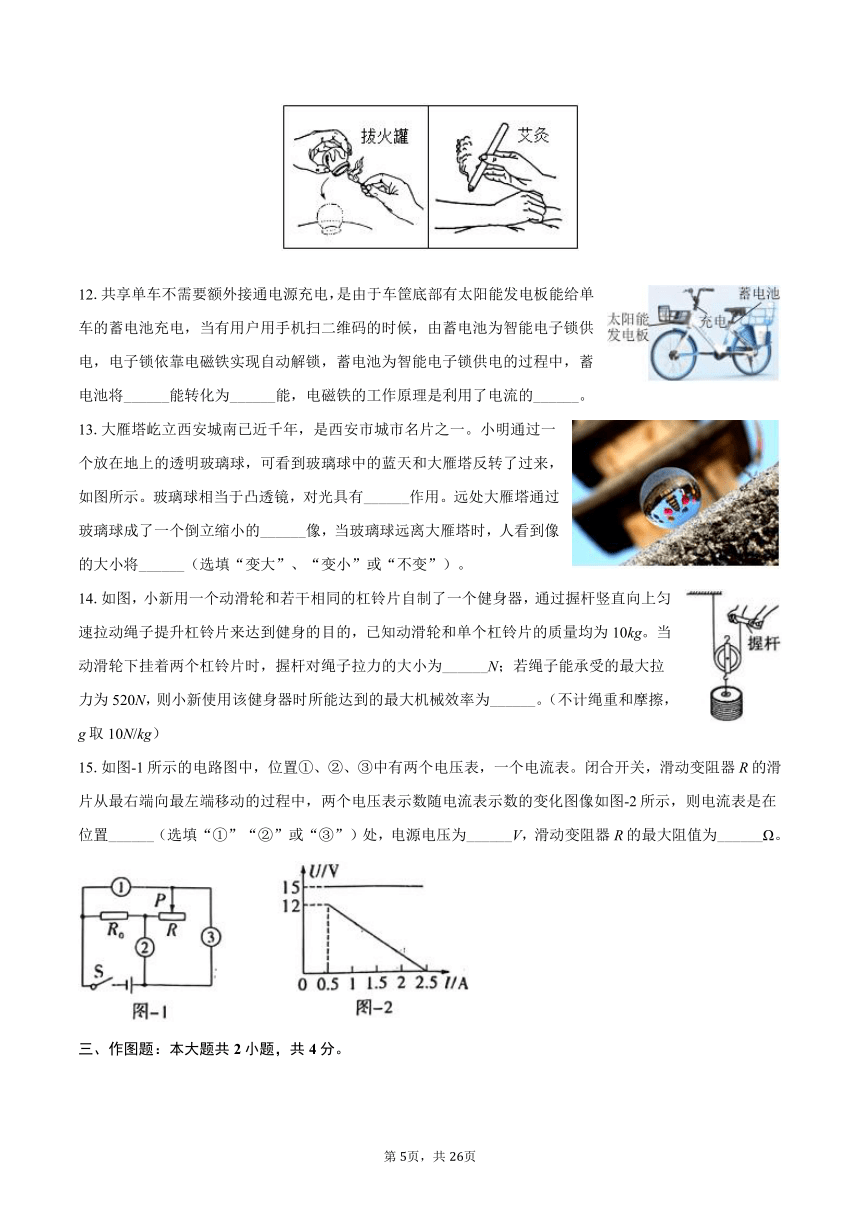

11.中医是中华文化的瑰宝，中医的理疗方式中蕴含了许多物理知识，如“拔火罐”时玻璃罐能被吸附在皮肤上利用了______的作用；“艾灸”时能闻到艾叶气味是______现象，“艾灸”时通过______（选填“做功”或“热传递”）的方式改变了穴位处的内能。
12.共享单车不需要额外接通电源充电，是由于车筐底部有太阳能发电板能给单车的蓄电池充电，当有用户用手机扫二维码的时候，由蓄电池为智能电子锁供电，电子锁依靠电磁铁实现自动解锁，蓄电池为智能电子锁供电的过程中，蓄电池将______能转化为______能，电磁铁的工作原理是利用了电流的______。
13.大雁塔屹立西安城南已近千年，是西安市城市名片之一。小明通过一个放在地上的透明玻璃球，可看到玻璃球中的蓝天和大雁塔反转了过来，如图所示。玻璃球相当于凸透镜，对光具有______作用。远处大雁塔通过玻璃球成了一个倒立缩小的______像，当玻璃球远离大雁塔时，人看到像的大小将______（选填“变大”、“变小”或“不变”）。
14.如图，小新用一个动滑轮和若干相同的杠铃片自制了一个健身器，通过握杆竖直向上匀速拉动绳子提升杠铃片来达到健身的目的，已知动滑轮和单个杠铃片的质量均为10kg。当动滑轮下挂着两个杠铃片时，握杆对绳子拉力的大小为______N；若绳子能承受的最大拉力为520N，则小新使用该健身器时所能达到的最大机械效率为______。（不计绳重和摩擦，g取10N/kg）
15.如图-1所示的电路图中，位置①、②、③中有两个电压表，一个电流表。闭合开关，滑动变阻器R的滑片从最右端向最左端移动的过程中，两个电压表示数随电流表示数的变化图像如图-2所示，则电流表是在位置______（选填“①”“②”或“③”）处，电源电压为______V，滑动变阻器R的最大阻值为______Ω。
三、作图题：本大题共2小题，共4分。
16.神舟十八号航天员叶光富、李聪、李广苏在轨驻留192天，期间进行了两次出舱活动。如图甲所示，航天员正在通过手腕处的小镜子看胸前操作面板上的按钮。请在图乙中画出宇航员通过镜子看到按钮的光路图。
17.作图题：如图，是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁，S为闸刀开
关。当家庭电路中电流达到一定值时，P吸引Q且可绕O1点转动，S在弹力的作用下绕O2转动
自动断开，切断电路，起到保险作用。请在图中括号标出电磁铁左侧的磁极名称，画出闸刀开关
S所受弹力F的力臂l。
四、实验探究题：本大题共5小题，共23分。
18.让一系于橡皮筋一端的小球从某悬挂点O的正下方P点由静止释放如图甲所示，整个下落过程中，橡皮筋所受弹力F与小球下落高度h的关系如图乙所示；小球下落的速度v与下落高度h的关系如图丙所示（不考虑空气阻力）。已知该轻质橡皮筋每受到0.1N的拉力就伸长1cm,经测量小球从P点下落到a、b、c三点的距离分别为：ha=0.4m、hb=0.5m、hc=0.7m。
（1）当橡皮筋弹性势能最大时，小球处于______状态（平衡/非平衡）；
（2）实验中所用小球的重力为______N。由a点到b点，动能变化量______（大于/小于/等于）重力势能变化量。
19.（1）图1被测物体A的长度是______cm。
（2）在“探究影响压力作用效果因素”和“探究影响重力势能大小因素”两个实验中，均可通过如图2所示器材完成实验，都选用大小不同的木块，是为了改变______（选填“相同”或“不同”）的物理量。
（3）如图3甲，将瓶子侧面钻两个孔M、N。拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图3乙所示的B、C；再立即将接水盘向下平移至D处，使MA=ND，水的落点为E、F。为了比较两小孔处液体压强大小，应比较点A、C与______的距离。
20.如图所示为“探究浮力大小与哪些因素有关”的实验。
实验器材：
弹簧测力计（量程0～2.5N，分度值0.05N）、水槽、体积相同的圆柱体组（铜块、铁块）、相同规格的圆柱体大物块、细线、水、盐水等；
实验装置：
实验步骤：
（1）按如图所示实验装置图组装好实验器材，读出弹簧测力计示数即为物体重力G，记录在表格中；
（2）拧开矿泉水瓶瓶盖，当水和盐水浸没金属块和大物块后再拧紧瓶盖；
（3）读出此时弹簧测力计示数F，将其记录在表格中；
（4）计算出物体所受浮力F浮大小并填入表格中。
序号 A B C D E
物体重力G/N 0.8 0.65 1.7 2.15 2.15
物体浸没在液体中测力计示数F/N 0.7 0.55 1.5 1.4 1.25
物体受到浮力F浮/N 0.1 0.1 0.2 0.75 0.9
分析论证：
（1）由A、B两组实验对比可以得出结论，浮力大小与物体密度______；
（2）由______两组实验对比可以得出结论，浮力大小与物体浸入液体体积有关；
（3）往水槽内放水前，矿泉水瓶瓶盖未打开，此时矿泉水瓶内气压______（选填“大于”“小于”或“等于”）瓶外大气压；
（4）在进行D、E两组实验时没有选用B组实验所用的铁块，而是选用两个体积更大的圆柱体大物块，其原因可能是铁块在水和盐水中的浮力差距小于弹簧测力计分度值，通过增大______，增大两次浮力的差值，从而得出正确结论；
（5）由实验数据可知，实验所用的盐水的密度为______kg/m3；
（6）将弹簧测力计固定在木架上通过矿泉水瓶往水槽注水的方式使物体浸入液体中，这样操作的好处是______。
21.小方和小华同学为“探究电流与电压、电阻的关系”，在实验室找来了以下实验器材：学生电源（电压恒为4.5V），滑动变阻器（“20Ω，1A”），阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表量程为0～0.6A，电压表量程为0～3V，开关各一只，导线若干，实验时不改变电表的量程。
（1）图甲是小方连接的电路实物图，在检查电路时，他发现有一根导线连接错误。请你在错误导线上打“×”，并用笔画线代替导线画出一根正确的连接导线；
（2）正确连接电路后，小方闭合开关，调节滑动变阻器，进行了多次实验，并根据实验数据画出了电流与电压的关系图像。请将图乙中的图像补画完整；
（3）正确连接电路后，小方选用三个定值电阻分别探究“电流与电压关系”，发现在电路安全情况下，选择______Ω定值电阻实验时，电路总功率变化范围会更大；
（4）小方在探究“电流与电阻的关系”，为了使三个电阻单独接入电路都能完成实验，应控制电压表的示数不低于______V；
（5）完成上述实验后，小华想用电压表和一个阻值为R0的定值电阻，在电源电压未知的情况下，测量额定电流为I额的小灯泡的正常发光的电阻，设计了如图丙所示电路，请完成实验步骤：
①闭合S和S1，断开S2，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为______；（用I额、R0表示）
②保持滑动变阻器的滑片位置不变，闭合S和S2，断开S1，读出电压表示数为U；
③小灯泡的正常发光的电阻R=______。（用I额、R0、U表示）
22.国家卫健委正式启动“体重管理年”三年行动，越来越多的人开始关注自己的体型与健康状况，现代社会中常用BMI（体质指数）来反映一个人的质量与身高是否处于健康范围，其计算公式为：BMI=质量（千克）/身高（米）的平方，下表为初中男生体质指数标准表，小泉（九年级）打算测量自己的体质指数，请你帮他完成下列问题。
初中男生体质指数（ BMI）标准表（单位：kg/m2）
等级 七年级 八年级 九年级
正常 15.5～22.1 15.7～22.5 15.8～22.6
低体重 ≤15.4 ≤15.6 ≤15.9
超重 22.2～24.9 22.6～25.2 22.9～26.0
肥胖 ≥25.0 ≥25.3 ≥26.1
（1）为了完成本次测量，需要的测量工具有体重秤和______。
（2）若测得小泉的身高为160cm,测得小泉的质量如图所示，则小泉的体质指数为______kg/m2（计算结果保留小数点后一位），小泉处于______等级。
（3）下列关于小泉的日常饮食习惯中，不合理的是______。
A.经常吃新鲜水果和蔬菜，适量摄入奶类和大豆
B.日常以谷物为主，适量摄入鱼禽、蛋和瘦肉
C.日常喜欢吃油炸类、烧烤、火锅等高油高盐食品，爱喝奶茶
（4）请你根据小泉的体质指数测量结果，为小泉在日常健身方面提供一条建设性的建议______。
五、计算题：本大题共2小题，共10分。
23.学校创课小组的晓智设计了一种多挡位电热切割刀如图甲所示，其工作电路如图乙所示。电源电压为12V，R1、R2为阻值相等的两个电热丝。当S1闭合、S2断开时，电路中的电流为2A。求：
（1）当S1、S2闭合时，电路的总功率？
（2）使用高温挡切割1min,电路产生的总热量？
24.2023年2月国产航母“福建”号开始海试，可搭载质量为3×104kg的“歼-35”战机60架，航母用重油作为燃料，其发动机的最大功率1.6×108W。（g取10N/kg,ρ海水=1.0×103kg/m3，重油的热值为q=4.0×107J/kg）求：
（1）“歼-35”战机的重力为多少；
（2）当20架“歼-35”战机从甲板上起飞，舰艇排开海水的体积将减小多少m3；
（3）若航母发动机的效率为30%，航母以最大功率航行2h,需要燃烧重油多少kg。
六、综合题：本大题共1小题，共9分。
25.2025年春晚的舞台上，宇树科技的人形机器人UnitreeH1精彩亮相，舞蹈时机器人抛手绢、伴唱，同时能水平匀速移动，速度可达3.6m/s,此时电机牵引力是重力的0.2倍。如表为机器人的部分参数，电能转化机械能效率约为60%。为了避免机器人在执行搬运任务时因所受压力过大而损伤，设计了如图乙所示的负重过载保护电路，图中电源电压为4.5V，RF为压敏电阻，其阻值随机器人所受压力变化图像如丙所示。当报警器通过的电流超过报警电流时就会报警，放弃执行搬运任务，从而避免机器人受损伤。求：
电池工作电压 60V 电池容量 15Ah
报警电流 10mA 最大负重 150N
单脚脚底面积 300cm2 总质量 45kg
（1）机器人抬起一只脚跳舞时，它对地面的压强是多少？
（2）机器人水平匀速移动的最大工作时间为多少秒？
（3）按照以下步骤对图乙的负重过载保护电路进行调试：
①电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
②将开关S向c端闭合，移动滑动变阻器的滑片，直至报警器报警；
③保持滑动变阻器滑片位置不变，将开关S向d端闭合，报警系统即可正常使用。
机器人长时间工作后，为了减轻其最大负重，图乙的电路可以做哪些改变？
请写一点可行性操作：______。
1.【答案】
【解析】解：A．对人体的安全电压为不高于36V，故A错误；
B．正常速度骑自行车的功率约为70W左右；故B错误；
C．家用冰箱的工作电流约为1A，故C正确；
D．一名中学生游泳时，受到浮力与重力几乎相等，中学生的重力大约为500N，浮力约为500N，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】
【解析】解：A.将酸奶放在冰箱的冷藏室，不会凝固，不能制作冰淇淋，故A错误，符合题意；
B.炒冰盘表面的材质是利用其耐低温、耐磨损、导热性强等物理属性，故B正确，不符合题意；
C.搅拌酸奶时，加入干冰粉末，干冰升华吸热，周围出现大量白雾是水蒸气遇冷液化形成的小水珠，故C正确，不符合题意；
D.将液氮和酸奶放到容器中，搅拌后液氮迅速汽化吸热使酸奶凝固成冰淇淋，故D正确，不符合题意；
故选：A。
物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等。
物质从液态变为气态的过程叫作汽化， 这一过程需要吸收热量。
液化指物质由气态转变成液态。
本题考查物质的物理属性及升华吸热，液化、凝固现象。
3.【答案】
【解析】解：A、牛拉犁的力和犁拉牛的力是相互作用力，大小相等，故A错误；
B、“簸扬稻谷”是由于稻谷具有惯性，饱满稻谷会落在较远的地面上，故B错误；
C、“炒蒸油料”中在锅中翻炒的目的是通过热传递的方式改变物体的内能，故C错误；
D、焙干时，湿纸中的水变成水蒸气，是一种汽化现象，故D正确。
故选：D。
（1）相互作用力的大小是相等的；
（2）物体保持原来运动状态不变的性质称为惯性，一切物体都有惯性，惯性是物体本身的一种性质；
（3）改变内能的方式包括做功和热传递；
（4）物质从液态到气态的过程叫汽化。
本题考查相互作用力、惯性、内能的改变和分子间作用力，属于综合题。
4.【答案】
【解析】解：A、玄武岩是一种岩石，要将其制成纤维，需加热至熔点以上，使其熔化成岩浆般的液体，然后通过拉丝等工艺，将熔融液体拉成极细的纤维，故选项A正确，不符合题意；
B、雷达是利用电磁波工作的，而飞行器本身的材料对雷达发射的电磁波有良好的吸收作用，从而有效减弱它对电磁波的反射，从而实现实现雷达隐形，故选项B正确，不符合题意；
C、自然界中有很多玄武岩，产品废弃后可直接在环境中降解，无任何危害，故选项C错误，符合题意；
D、玄武岩纤维有低热传导系数、出色的阻燃性能，隔热性能优异，可以做消防员防护服，故选项D正确，不符合题意。
故选：C。
（1）固体分晶体和非晶体，晶体和非晶体的重要区别是晶体有一定的熔点，非晶体没有；
（2）玄武岩纤维材料将雷达发射的电磁波吸收，电磁波不能反射回雷达，就避开了雷达的探测；
（3）自然界中有很多玄武岩；
（4）玄武岩纤维具有高韧性、抗静电、低热传导系数、出色的阻燃性能，
本题是一道典型的实际生活问题，考查了材料的特点及材料在生活中的应用。
5.【答案】
【解析】解：A、小磁针吸引异名磁极和铁、钴、镍等物质，当小磁针靠近不带磁性的铁、钴、镍等物质时，小磁针也会发生偏转，不能说明该物体一定是磁体。故A不符合事实；
B、将发声的音叉放入水中，看到水花四溅，这是由于声音是由物体的振动产生的。故B符合事实；
C、两滴水银能自动结合，是因为水银分子在一定的距离范围内可以相互吸引，说明分子间存在引力。故C符合事实；
D、在光谱上，红光以外的不可见光是红外线，其热效应强，所以温度计放在色散光带红光外侧时示数会增大，因此可以推测出该区域存在一种人眼看不见的光。故D符合事实。
故选：A。
①异名磁极相互吸引，磁体具有吸引铁、钴、镍等金属的性质；
②声音产生的原因是由物体的振动产生的；
③分子间存在引力；
④温度计示数变大温度升高，说明其吸收了热量。
本题用到物理学方法“推理法”即：规律不能直接用实验验证，只能在实验的基础上经过概括、抽象、推理得出。
6.【答案】
【解析】解：A、坐在行驶的汽车里，由于乘客随汽车一起向前运动，所以路边的树木相对于汽车是向后运动，因此他是以汽车为参照物的；故A正确；
B、摄像头的镜头相当于凸透镜，U＞2f时，凸透镜成倒立缩小的实像，而投影仪物距满足条件2f＞u＞f，成倒立放大的实像，所以二者成像原理不同；故B错误；
C、看到车上窗帘往外飘，是因为车外空气流速快压强小，故C正确；
D、凸面镜对光线有发散的作用，应用在汽车的观后镜上和街头路口的反光镜，凸面镜成正立、缩小的虚像，能增大司机的观察范围，减少交通事故；故D正确．
故选B．
（1）被研究的物体和选定为参照物的物体之间发生位置变化，被研究的物体是运动的，否则是静止的．
（2）U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．
（3）气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．
（4）用球的外面做反射面是凸面镜，凸面镜对光线有发散作用．汽车的观后镜是利用凸面镜，成正立的、缩小的虚像，增大观察范围．
此题考查了参照物的选择、压强与流速的关系、凸透镜成像特点和凸面镜成像特点，是一道综合题；联系生活实际来考查物理知识，是现在中考考查知识一个很重要的方式，需要掌握其方法．
7.【答案】
【解析】解：由图可知，将小车、人和磁体作为一个整体时，并没有受到外力的作用（水平面光滑，整体不受摩擦力；磁体间的力属于内力，不属于外力），也就是说没有外力能改变整体的运动状态，所以这个整体将保持静止状态。
故选：C。
在力学中把几个物体视为一个整体，作为研究对象，受力分析时，只分析这一整体之外的物体对整体的作用力（外力），不考虑整体内部之间的相互作用力（内力）；若外力为非平衡力，则整体的运动状态会发生改变；若不受外力或外力为平衡力，则整体的运动状态保持不变。
本题考查了力与运动的关系，利用整体法分析时，能把物理问题变繁为简、变难为易。
8.【答案】
【解析】解：ABC、定滑轮实质是等臂杠杆，不省力，不省距离，但能改变力的方向；由图可知，绳子对吊桥的拉力是动力，吊桥受到的重力是阻力；将吊桥从水平位置拉倒如图-2所示的位置的过程中，吊桥的重心在中点，重力的方向是竖直向下的，此时动力臂大于阻力臂，所以吊桥是省力杠杆；拉动过程中，阻力不变，从支点O到重力的作用线的距离变小，即阻力臂变小，而动力臂逐渐变大，根据杠杆平衡条件可知，动力（即拉力）逐渐减小，故AB错误，C正确；
D、吊桥上升的高度为h=××10m=2.5m,
士兵对吊桥所做的功为：W=Gh=3000N×2.5m=7500J，故D错误。
故选：C。
（1）根据动力臂和阻力臂大小关系判断杠杆的类型；
（2）定滑轮实质是等臂杠杆，不省力，不省距离，但能改变力的方向；由力臂的概念结合图示可知，吊桥升起过程中，重力（阻力）不变，阻力臂一直减小，而动力臂逐渐变大，根据杠杆的平衡条件分析解答；
（3）根据数学知识计算出吊桥上升的高度，根据W=Gh计算士兵对吊桥所做的功。
本题考查了杠杆和滑轮的应用，属于综合题。
9.【答案】
【解析】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合，都能启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响，则开关S1和开关S2应并联，再与电动机串联；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明（即灯泡只由光控开关S3控制），因灯泡与电动机工作时互不影响，则两用电器应并联；
结合选项图可知，只有B图符合题意。
故选：B。
根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联；再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
本题考查了串并联电路的设计，关键要知道：串联电路中各元件间相互影响，并联电路中各支路间互不影响。
10.【答案】
【解析】解：A、电烤炉处于高温挡时，电路的电阻：R高===22Ω=R1=R2，
故电烤炉处于高温挡时，电路为R1或R2简单电路，由P=可知，当电路的总电阻大于R1或R2的电阻时，电路消耗的功率小于高温挡的功率，即电烤炉处于低温挡，由于串联电路的总电阻大于每一个串联电阻，并联电路的总电阻小每个并联电阻，故电烤炉处于低温挡时，电热丝R1与R2串联，故A错误；
BC、根据串联电路的电阻规律和P=可得，低温挡的功率：
P低=====1100W，
则电热丝R2的功率：P2=P低=×1100W=550W，故B错误；
电烤炉在低温挡正常工作5分钟，电路产生的热量：
Q低=W低=P低t=1100W×5×60s=3.3×105J，故C错误；
D、根据P=UI可得，电烤炉处于高温挡与低温挡时，电路中的电流之比：
I高：I低=P高：P低=2200W：1100W=2：1，故D正确。
故选：D。
（1）已知高温挡的功率，根据P=求高温挡的电阻，并判断电热丝的连接方式；
（2）根据串联电路的电阻规律和P=求低温挡的功率，两电热丝的电阻相同，从而可得电烤炉处于低温挡时，电热丝R2的功率；
根据Q=W=Pt求电烤炉在低温挡正常工作5分钟，电路产生的热量；
（3）根据P=UI求电烤炉处于高温挡与低温挡时，电路中的电流之比。
本题考查电功率和电热的计算，明确不同挡位下，电路的连接方式是关键。
11.【答案】
【解析】解：拔火罐时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，所以“拔火罐”利用的是大气压；
“艾灸”时闻到满屋子艾叶的气味，艾叶分子不停做无规则运动进入了人的鼻子，是扩散现象，
“艾灸”时通过热传递的方式改变了穴位处的内能。
故答案为：大气压；扩散；热传递。
（1）由于大气有重力且具有流动性，故大气会对地球表面的物体产生压强；大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等。
（2）不同物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现。
（3）改变物体内能的方式：做功和热传递。
本题考查改变物体内能的方式、扩散现象和大气压的应用，要明确做功和热传递改变物体内能的实质，做功属于能量的转化，热传递属于能量的转移。
12.【答案】
【解析】解：蓄电池为智能电子锁供电的过程中，蓄电池将化学能转化为电能，电磁铁的工作原理是利用了电流的磁效应。
故答案为：化学；电；磁效应。
蓄电池对外供电时将化学能转化为电能。
电磁铁是利用电流的磁效应来工作的。
本题考查的是电磁铁的基本原理；知道蓄电池放电过程中的能量转化过程。
13.【答案】
【解析】解：玻璃球相当于凸透镜，凸透镜对光线有会聚作用；远处风景到凸透镜的距离大于2倍焦距，由“看到蓝天和大地反转了过来”可知，此时成的是倒立、缩小的实像；当玻璃球远离大雁塔时，物距变大，像距变小，像变小。
故答案为：会聚；实；变小。
凸透镜对光线有会聚作用；当物距大于2倍焦距时，凸透镜成倒立、缩小的实像；凸透镜成实像时，物远像近像变小。
本题考查的是凸透镜成像规律的应用，属于基础题。
14.【答案】
【解析】解：动滑轮绳子股数为2，不计绳重和摩擦，握杆对绳子拉力的大小为：
F=（G+G动）=（mg+m动g）=×（2×10kg×10N/kg+10kg×10N/kg）=150N；
不计绳重和摩擦，根据F'=（G'+G动）=（G'+m动g）可知，使用该健身器时所能达到的最大重力为：
G'=nF'-m动g=2×520N-10kg×10N/kg=940N，因单个杠铃片的质量为10kg,即单个杠铃片的重力为10kg×10N/kg=100N，
故小新使用该健身器时杠铃片的总重力为G''=900N，不计绳重和摩擦，小新使用该健身器时所能达到的最大机械效率为：
η=====×100%=90%。
故答案为：150；90%。
（1）动滑轮绳子股数为2，不计绳重和摩擦，根据F=（G+G动）=（mg+m动g）求出握杆对绳子拉力的大小；
（2）不计绳重和摩擦，根据F'=（G'+G动）=（G'+m动g）求出使用该健身器时所能达到的最大重力，因单个杠铃片的质量为10kg,据此确定小新使用该健身器时杠铃片的总重力；不计绳重和摩擦，根据η=====求出小新使用该健身器时所能达到的最大机械效率。
本题考查了机械效率公式和滑轮组绳子拉力公式的综合应用。
15.【答案】
【解析】解：由于电流表与用电器串联，电压表与用电器并联，所以③表是电流表，①表是电压表，测量电源电压，②是电压表，测量滑动变阻器两端的电压，此时变阻器和电阻R0串联；
由图2可知其中一个电压表的示数保持15V不变，说明该电压表测电源电压，所以电源电压为15V；
当滑动变阻器的阻值最大时，电路中电流最小，滑动变阻器两端的电压最大，
由图2可知，电路中最小电流为0.5A，滑动变阻器两端的最大电压为12V，
所以滑动变阻器的最大阻值：R滑大===24Ω。
故答案为：③；15；24。
（1）根据电流表和电压表的使用规则判断出各表的种类；
（2）由图2知其中一个电压表的示数保持15V不变，据此判断出电源电压；
当滑动变阻器的阻值最大时，电路中电流最小，滑动变阻器两端的电压最大，由2图可知电路中最小电流和滑动变阻器两端的最大电压，根据欧姆定律求出滑动变阻器的最大电阻。
本题考查了欧姆定律的应用，关键是从图像中得出有用信息。
16.【答案】
【解析】根据平面镜成像的特点作图：像与物体关于镜面对称．并且要知道反射光线的反向延长线过像点。
明确平面镜成像的实质，并把握好作图的顺序，是完成此题的关键，同时，还要注意实线、虚线的区别。
17.【答案】
【解析】（1）根据安培定则判定电磁铁左端的磁极；
（2）先确定支点，从支点作力的作用线的垂线，可得弹力F的力臂。
本题考查了安培定则的应用、力臂的画法，属于基础题目。
18.【答案】
【解析】（1）由图丙知，当小球下落到c点时，橡皮筋伸长量最大时，小球速度减小为0，由于弹力大于重力，合力向上，小球会向上运动，所以处于非平衡状态；
（2）由图乙知，小球下落到a点时，为橡皮筋的自然长度，在hb处时小球的速度是最大的，重力等于弹力；此时橡皮筋的伸长量为hb=0.5m-0.4m=0.1m,橡皮筋每受到0.1N的拉力就伸长1cm,
则弹力为F=×0.1N=1N；所以小球的重力为1N；
此过程中，小球的重力势能转化为小球的动能和弹性势能，所以动能变化量小于重力势能变化量。
故答案为：（1）非平衡；（2）1；小于。
（1）小球下落中橡皮筋拉伸量最大时，小球速度为0，之后小球将向上运动，据此分析小球受力是否平衡；
（2）当重力等于弹力时，小球的速度是最大的，根据最大速度时的弹力求解。小球的重力势能转化为小球的动能和弹性势能。
此题是一道信息题，题目中给出一个新的信息，让学生根据自己学过的知识结合信息解决问题。考查了学生接受新知识、运用新知识的能力。
19.【答案】
【解析】（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm,即此刻度尺的分度值为1mm；
物体A左侧与3.00刻度线对齐，右侧在4.35cm处，所以物体A的长度为l=4.35cm-3.00cm=1.35cm；
（2）“探究影响重力势能大小因素”时，选用大小不同的木块，是为了改变质量的大小，改变的物理量不相同；
（3）将瓶盖拧紧，他只将N孔堵住，水从M孔也不能流出，因为水受到了大气压的作用。为了比较两小孔处液体压强大小，比较水流水平流出距离，应比较A、C与D、F的距离。
故答案为：（1）1.35；（2）相同；（3）DF。
（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）影响重力势能大小的因素是质量和被举高度，压力的作用效果与压力的大小和受力面积的大小有关，实验时应采用控制变量法；
（3）液体的压强随深度的增加而增大，通过比较水流喷射的远近来比较压强。
本题考查刻度尺的使用、重力势能的影响因素和液体压强的应用，难度较大。
20.【答案】
【解析】（1）由A、B实验可知，物体分别为铜块、铁块，浸没在液体中时，两物体受到的浮力相同，则说明浮力的大小与物体的密度无关。
（2）要想探究浮力大小与物体浸入液体体积的关系，应改变物体浸入液体的体积，保持其他量不变，即液体的密度不变，由图可知，A、C实验中，A为一个铜块，C为两个铜块，故浸入液体的体积不同，由表格数据可知，实验A中物体受到的浮力0.10N，实验C中物体受到的浮力0.20N，浮力大小不同，故可得出结论浮力大小与物体浸入液体体积有关。
（3）往水槽内放水前，矿泉水瓶瓶盖未打开，此时瓶内水不会流出，瓶内气压加上水柱的压强等于大气压，故瓶内气压小于大气压。
（4）由F浮=ρ液V排g可知，物体受到的浮力大小与液体密度与物体排开液体的体积有关，液体密度、排开液体的体积越大，物体所受浮力越大。盐水与水的密度差固定，因此铁块在水和盐水中的浮力差距小于弹簧测力计分度值，可通过增大排开液体体积增大浮力之差从而得出结论。
（5）在水中所受浮力：F水浮=ρ水Vg=0.75N ①
在盐水中所受浮力：F盐浮=ρ盐Vg=0.90N ②
由①②解得：
ρ盐=1.2×103kg/m3
（6）将弹簧测力计固定在木架上，通过矿泉水瓶往水槽注水的方式使物体浸入液体中，这样操作不需要再用手拿着弹簧测力计测量，几组实验可以同时观察各组弹簧测力计示数，便于比较。
故答案为：（1）无关；（2）A、C；（3）小于；（4）排开液体体积；（5）1.2×103；（6）能同时观察各组弹簧测力计示数，便于比较。
（1）（2）由F浮=ρ液V排g可知，物体受到的浮力大小与液体密度与物体排开液体的体积有关；
（3）由瓶内水的流动状态分析气压的大小；
（4）由题意以及阿基米德原理分析解答；
（5）由物体在水中所受的浮力和在盐水中所受的浮力分析解答；
（6）从实验操作的方便程度以及实验的可行性分析解答。
本题主要考查了浮力大小与哪些因素有关的探究实验，属于中等题。
21.【答案】
【解析】（1）原电路图中，两表串联后与变阻器串联，再与电阻R并联是错误的，在“探究电流与电压、电阻的关系”实验中，电阻R、滑动变阻器和电流表串联，电压表并联在电阻R两端，如下图所示：
；
（2）根据图中的数据描点连线，如下图所示：
；
（3）正确连接电路后，小华选用三个定值电阻分别探究“电流与电压关系”，发现在电路安全情况下，根据电流表的量程和滑动变阻器（“20Ω，1A”）的规格，可知电路的最大电流为0.6A，当选择5Ω定值电阻实验时，因电阻的最大电压为3V，故变阻器的电压为：
U滑=4.5V-3V=1.5V，
由分压原理可知，变阻器连入电路的电阻为：
R滑=0.5×5Ω=2.5Ω，
此时电路的最大功率为：
P1大=UI1大=4.5V×0.6A=2.7W；
当变阻器的最大电阻连入电路中时，电路的电流最小，
I1小===0.18A，
电路的最小功率为：
P1小=UI1小=4.5V×0.18A=0.81W，
电路总功率变化范围为0.81W-2.7W；
同理当10Ω和20Ω的电阻连入电路中时，电路总功率变化范围分别为0.675W-1.35W和0.51W-0.675W；在电路安全情况下，选择5Ω定值电阻实验时，电路总功率变化范围会更大；
（4）根据串联电路的规律及分压原理有，
，
方程左边为一定值，故右边也为一定值，
当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电压表控制的电压最小，即
=，
解得：UV=2.25V，
小明在探究“电流与电阻的关系”，为了使三个电阻单独接入电路都能完成实验，应控制电压表的示数不低于2.25V；
（5）①闭合S、S1，断开S2，定值电阻、灯泡和变阻器串联，电压表测定值电阻的电压，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为I额R0；
②保持滑动变阻器的滑片位置不变，闭合S、S2，断开S1，电路的连接没有变，灯泡仍正常工作，电压表测灯泡和定值电阻两端的总电压，读出电压表示数为U；根据串联电路电压规律，灯的额定电压为：
U额=U-I额R0；
③小灯泡的正常发光的电阻为：
R==。
故答案为：（1）见解答图；（2）见解答图；（3）5Ω；（3）2.25V；（4）I额R0； 。
（1）根据电路连接和电表的使用分析回答，
（2）根据图中的数据描点连线；
（3）根据电流表的量程和滑动变阻器（“20Ω，1A”）的规格确定电路的最大电流，当选择5Ω定值电阻实验时，因电阻的最大电压为3V，由串联电路电压的规律及分压原理得出变阻器连入电路的电阻，分别求出此时电路的最大功率及当变阻器的最大电阻连入电路中时电路的电流最小，进而得出电路的最小功率，确定电路总功率变化范围；同理当10Ω和20Ω的电阻连入电路中时，得出电路总功率变化范围，据此回答；
（4）根据串联电路的规律及分压原理得出控制的最小电压；
（5）闭合S、S1，断开S2，分析电路连接，由欧姆定回答；定值电阻、灯泡和变阻器串联，电压表测定值电阻的电压，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为I额R0；
保持滑动变阻器的滑片位置不变，闭合S、S2，断开S1，电路的连接没有变，灯泡仍正常工作，电压表测灯泡和定值电阻的电压，得出灯的额定电压，由欧姆定律得出小灯泡的正常发光的电阻。
本题探究电流与电压、电阻的关系，考查电路的连接及欧姆定律、电功率公式的运用和测量电阻的特殊方法，难度较大。
22.【答案】
【解析】（1）根据 BMI = 体重（千克）/身高（米）的平方可知，需要测量体重和身高，测量体重需要体重秤，测量身高需要卷尺或身高测量仪。
（2）小泉身高160cm=1.6m,称得小泉体重为60.65kg,根据公式可得其BMI为：≈23.7kg/m2，九年级男生超得体质指数范围是22.9～26.0kg/m2，所以小泉处于超重等级。
（3）选项A中，新鲜水果和蔬菜富含维生素和膳食纤维，奶类和大豆富含蛋白质，有利于身体健康；
选项B中，以谷物为主，适量摄入鱼禽、蛋和瘦肉，符合合理膳食原则，能提供充足能量和营养；
而选项C中，油炸类、烧烤、火锅等高油高盐食品含有大量热量和油脂，奶茶通常糖分较高，长期食用容易导致体重增加，不利于身体健康，是不合理的饮食习惯。
故选C。
（4）小泉体质指数偏高，除了增加有氧运动时间和强度外，还可适当加入力量训练，如俯卧撑、仰卧起坐，有助于增加肌肉量，提高基础代谢率，帮助消耗更多热量。
故答案为：（1）卷尺或身高测量仪；（2）23.7；超重；（3）C；（4）除了增加有氧运动时间和强度外，还可适当加入力量训练，如俯卧撑、仰卧起坐，有助于增加肌肉量，提高基础代谢率，帮助消耗更多热量。
物理学中对于多因素或多变量的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。
控制变量法能排除干扰，直接显露单一因素对被研究对象变化的影响情况。
23.【答案】
【解析】（1）由图乙可知，当开关S1闭合、S2断开时，只有R1工作，
由I=可知，R1的阻值：R1===6Ω，
根据题意可知，R2的阻值：R2=R1=6Ω；
当S1、S2都闭合时，R1、R2并联，根据并联电路的特点可知，R2两端的电压：U2=U1=U=12V，
通过R2的电流：I2===2A，
根据并联电路的电流特点可知，干路的总电流：I=I1+I2=2A+2A=4A，
电路的总功率：P=UI=12V×4A=48W；
（2）当S1、S2都闭合时，R1、R2并联，电路中的电流最大，电功率最大，电热切割刀处于高温挡，
高温挡切割1min,电路产生的总热量：
Q=W=Pt=48W×1×60s=2880J。
答：（1）当S1，S2闭合时，电路的总功率为48W；
（2）使用高温挡切割1min,电路产生的总热量为2880J。
（1）由图乙可知，当开关S1闭合、S2断开时，只有R1工作，根据欧姆定律求出R1的阻值，根据R1、R2的阻值关系可知R2的阻值；
当S1、S2都闭合时，R1、R2并联，根据欧姆定律求出通过R2的电流，根据并联电路的电流特点求出干路的总电流，根据P=UI求出电路的总功率；
（2）当S1、S2都闭合时，R1、R2并联，电路中的电流最大，电功率最大，电热切割刀处于高温挡，根据Q=W=Pt求出高温挡切割1min,电路产生的总热量。
本题考查并联电路的特点、欧姆定律、电功率公式以及焦耳定律的应用，是一道综合题，难度不大。
24.【答案】
【解析】解：（1）“歼-35”战机的重力：
G1=mg=3×104kg×10N/kg=3×105N；
（2）20架“歼-35”战机的重力：
G=20×3×105N=6×106N，
飞机起飞后减小的浮力：ΔF浮=G=6×106N，
由F浮=ρ水gV排可知，舰艇排开海水减小的体积：
ΔV排===600m3；
（3）航母发动机所做的功：
W=Pt=1.6×108W×2×3600s=1.152×1012J，
由η=可知，重油完全燃烧放出的热量：
Q放===3.84×1012J，
由Q放=mq可得，燃烧重油的质量：
m′===9.6×104kg。
答：（1）“歼-35”战机的重力为3×105N；
（2）当20架“歼-35”战机从甲板上起飞，舰艇排开海水的体积将减小600m3；
（3）若航母发动机的效率为30%，航母以最大功率航行2h,需要燃烧重油9.6×104kg。
（1）根据G=mg计算“歼-35”战机的重力；
（2）航母漂浮在水面上，浮力等于其总重力，飞机起飞后，重力减小，浮力减小，根据F浮=ρ液gV排可判断出V排的变化；
（3）根据W=Pt求出航母发动机所做的功，根据效率公式求出重油完成燃烧放出的热量，根据Q放=mq求出需要燃烧重油的质量。
本题考查重力公式、阿基米德原理、功的计算公式、效率公式以及燃料完全燃烧放热公式的应用，是一道力热综合题，有一定的难度。
25.【答案】
【解析】（1）机器人抬起一只脚跳舞时，它对地面的压力：F=G=mg=45kg×10N/kg=450N，
压强：p===1.5×104Pa；
（2）电能转化的机械能：W=60%×UIt=60%×60V×15A×3600s=0.504kW h=1.944×106J；
电机牵引力：F=0.2G=0.2×450N=90N；
人形机器人最多水平匀速移动的距离：
s===2.16×104m；
人形机器人水平匀速移动的最大工作时间：
t===6000s。
（3）由图丙可知RF与F为一次函数，设关系式为RF=kF+b,
将（200N，50Ω）和（10N，145Ω）代入上式得，
50Ω=k×200N+b--------Ⅰ
145Ω=k×10N+b-------Ⅱ
联立ⅠⅡ解得，k=-0.5Ω/N，b=150Ω，
所以关系式为：RF=-0.5Ω/N×F+150Ω，
由题可知，最大负重150N，代入上式可得压敏电阻的阻值：RF=-0.5Ω/N×150N+150Ω=75Ω，
所以为使报警电路可正常使用，应先让电阻箱调到压敏电阻达到设定压力时的阻值75Ω，再将开关向b端闭合（电阻箱与滑动变阻器串联），调节滑动变阻器的滑片，直至报警器报警；
报警器（电阻不计）通过的10mA电流不变时，R总=Rp+RF===450Ω，即压力减小，RF增大，Rp减小，则应将滑动变阻器的阻值适当移向a端滑动。
答：（1）机器人抬起一只脚跳舞时，它对地面的压强是1.5×104Pa；
（2）机器人水平匀速移动的最大工作时间为6000s。
（3）75；将滑动变阻器的阻值适当移向a端滑动。
（1）求出压力，再由压强公式计算它对地面的压强；
（2）电能转化机械能效率约为60%，结合W=UIt得出转化后的机械能；再根据F=G=mg求出机器人的重力，进而求出电机牵引力；利用功的计算公式求出人形机器人最多水平匀速移动的距离；再利用速度公式求出人形机器人水平匀速移动的最大工作时间；
（3）（3）由题可知，最大负重150N；由图可知RF与F为一次函数，设关系式为RF=kF+b,组方程解题；
（4）报警器（电阻不计）通过的10mA电流不变时，R总=Rp+RF 的关系式解题。
本题为综合应用题，考查压强公式、串联电路的特点和欧姆定律的运用和相关知识，关键是从题中获取有效的信息。
第1页，共1页
一、单选题：本大题共10小题，共20分。
1.下列估测符合生活实际的是（ ）
A. 对人体的安全电压为36V B. 人骑自行车的功率约为700W
C. 家用冰箱的工作电流约为1A D. 一名中学生游泳时受到浮力约为50N
2.小明利用酸奶制作“冰淇淋”，他查阅资料后知道了四种方法。第一种利用冰箱制作，第二种利用炒冰盘制作，第三种利用干冰制作，第四种利用液氮制作，下列说法不正确的是（ ）
A. 将酸奶放在冰箱的冷藏室，能制作冰淇淋
B. 炒冰盘表面的材质是利用其耐低温、耐磨损、导热性强等物理属性
C. 搅拌酸奶时，加入干冰粉末，周围出现大量白雾是小水珠
D. 将液氮和酸奶放到容器中，搅拌后液氮迅速汽化吸热使酸奶凝固成冰淇淋
3.如图中的情景节选自我国古代科技著作《天工开物》，下列说法正确的是（ ）
A. “赶稻及菽”中牛拉着犁加速前进，所以牛拉犁的力大于犁拉牛的力
B. “簸扬稻谷”利用稻谷受到惯性作用，饱满稻谷会落在较远的地面上
C. “炒蒸油料”中在锅中翻炒的目的是通过做功的方法改变油料的内能
D. “透火焙干”中把湿纸贴在热墙上烘干，是一种汽化现象
4.如图是玄武岩，加热超过1500℃熔化成液体，通过特制的铂铑合金漏板形成纤维丝，单根纤维直径最细可以达到9微米。玄武岩纤维是一种新型无机环保绿色高性能纤维材料。具有高韧性、抗静电、低热传导系数、出色的阻燃性能，强度是同等直径钢纤维的两倍，还能实现雷达隐形的潜力。使其成为了飞机和导弹表面材料的理想选择。下列说法错误的是（ ）
A. 玄武岩是晶体，为了满足纤维拉丝工艺，加热温度高于其理论熔点
B. 使雷达隐形是因为玄武岩纤维材料可以吸收电磁波
C. 玄武岩纤维丝废弃后对环境有污染
D. 玄武岩纤维可以用于制造消防员的防护服
5.通过直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法。小西观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A. 现象：将小磁针靠近某物体时，小磁针发生偏转，推测；该物体一定是磁体
B. 现象：将发声的音叉放入水中，看到水花四溅，推测：发声的物体在振动
C. 现象：两滴水银靠近时，会自动结合成一滴较大的水银，推测：分子间存在引力
D. 现象：温度计放在色散光带红光外侧时示数增大，推测：该区域存在一种人眼看不见的光
6.王婧坐校车途中观察到一些现象，以下依据物理知识做出的判断，错误的是（ ）
A. 看到窗外的树木向后退，是以车为参照物
B. 十字路口抓拍闯红灯车辆的摄像头，成像原理与投影仪相同
C. 车上窗帘往外飘，是因为车外空气流速大，压强小
D. 汽车的后视镜和街头路口的反光静都是凸面镜，能起到扩大视野的作用
7.系统是由相互作用、相互依赖的各部分组成的有机整体，用系统观点分析、处理问题的方法称为整体法。请用整体法分析如图所示的放在光滑水平面上的系统，其运动情况状态是（ ）
A. 向左运动，越来越快 B. 向右运动，越来越快
C. 静止 D. 以上都有可能
8.永宁门是西安城墙的正南门，如图-1所示。在永宁门前的护城河上有一座吊桥，把吊桥看作长为10m,重为3000N的均匀杆OA，可以绕转轴O在竖直平面内转动。在O点上方10m处固定一个定滑轮，绳子通过定滑轮与杆的A端相连。将吊桥从水平位置拉倒如图-2所示的位置的过程中，不计绳重和摩擦，下列说法正确的是（ ）
A. 此过程中，吊桥始终是一个费力杠杆 B. 拉动过程中，士兵的拉力逐渐变大
C. 拉动过程中，阻力不变，阻力臂变小 D. 士兵对吊桥所做的功为1.5×104J
9.如图所示，为方便购物者购买，生活中多处都设有自动售货机。可通过手机扫码（闭合S1）或投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A.
B.
C.
D.
10.某电烤炉有高温、低温两个挡位，其加热电路由电热丝R1、R2与手动开关S1、温控开关S2组成，其中S2处于常闭状态，当电烤炉内的温度达到设定值240℃时，温控开关S2自动断开，电烤炉处于低温挡。室温下，闭合开关S1后电烤炉处于高温挡，已知电源电压为220V，R1、R2的阻值均为22Ω，电烤炉高温挡的功率为2200W。忽略温度对电热丝电阻的影响，下列说法正确的是（ ）
A. 电烤炉处于高温挡时，电热丝R1与R2并联
B. 电烤炉处于低温挡时，电热丝R2的功率为1100W
C. 电烤炉在低温挡正常工作5分钟，电路产生的热量为6.6×103J
D. 电烤炉处于高温挡与低温挡时，电路中的电流之比为2：1
二、填空题：本大题共5小题，共14分。
11.中医是中华文化的瑰宝，中医的理疗方式中蕴含了许多物理知识，如“拔火罐”时玻璃罐能被吸附在皮肤上利用了______的作用；“艾灸”时能闻到艾叶气味是______现象，“艾灸”时通过______（选填“做功”或“热传递”）的方式改变了穴位处的内能。
12.共享单车不需要额外接通电源充电，是由于车筐底部有太阳能发电板能给单车的蓄电池充电，当有用户用手机扫二维码的时候，由蓄电池为智能电子锁供电，电子锁依靠电磁铁实现自动解锁，蓄电池为智能电子锁供电的过程中，蓄电池将______能转化为______能，电磁铁的工作原理是利用了电流的______。
13.大雁塔屹立西安城南已近千年，是西安市城市名片之一。小明通过一个放在地上的透明玻璃球，可看到玻璃球中的蓝天和大雁塔反转了过来，如图所示。玻璃球相当于凸透镜，对光具有______作用。远处大雁塔通过玻璃球成了一个倒立缩小的______像，当玻璃球远离大雁塔时，人看到像的大小将______（选填“变大”、“变小”或“不变”）。
14.如图，小新用一个动滑轮和若干相同的杠铃片自制了一个健身器，通过握杆竖直向上匀速拉动绳子提升杠铃片来达到健身的目的，已知动滑轮和单个杠铃片的质量均为10kg。当动滑轮下挂着两个杠铃片时，握杆对绳子拉力的大小为______N；若绳子能承受的最大拉力为520N，则小新使用该健身器时所能达到的最大机械效率为______。（不计绳重和摩擦，g取10N/kg）
15.如图-1所示的电路图中，位置①、②、③中有两个电压表，一个电流表。闭合开关，滑动变阻器R的滑片从最右端向最左端移动的过程中，两个电压表示数随电流表示数的变化图像如图-2所示，则电流表是在位置______（选填“①”“②”或“③”）处，电源电压为______V，滑动变阻器R的最大阻值为______Ω。
三、作图题：本大题共2小题，共4分。
16.神舟十八号航天员叶光富、李聪、李广苏在轨驻留192天，期间进行了两次出舱活动。如图甲所示，航天员正在通过手腕处的小镜子看胸前操作面板上的按钮。请在图乙中画出宇航员通过镜子看到按钮的光路图。
17.作图题：如图，是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁，S为闸刀开
关。当家庭电路中电流达到一定值时，P吸引Q且可绕O1点转动，S在弹力的作用下绕O2转动
自动断开，切断电路，起到保险作用。请在图中括号标出电磁铁左侧的磁极名称，画出闸刀开关
S所受弹力F的力臂l。
四、实验探究题：本大题共5小题，共23分。
18.让一系于橡皮筋一端的小球从某悬挂点O的正下方P点由静止释放如图甲所示，整个下落过程中，橡皮筋所受弹力F与小球下落高度h的关系如图乙所示；小球下落的速度v与下落高度h的关系如图丙所示（不考虑空气阻力）。已知该轻质橡皮筋每受到0.1N的拉力就伸长1cm,经测量小球从P点下落到a、b、c三点的距离分别为：ha=0.4m、hb=0.5m、hc=0.7m。
（1）当橡皮筋弹性势能最大时，小球处于______状态（平衡/非平衡）；
（2）实验中所用小球的重力为______N。由a点到b点，动能变化量______（大于/小于/等于）重力势能变化量。
19.（1）图1被测物体A的长度是______cm。
（2）在“探究影响压力作用效果因素”和“探究影响重力势能大小因素”两个实验中，均可通过如图2所示器材完成实验，都选用大小不同的木块，是为了改变______（选填“相同”或“不同”）的物理量。
（3）如图3甲，将瓶子侧面钻两个孔M、N。拧开瓶盖，放开两小孔，在瓶底部水平放置接水盘，发现水的落点为图3乙所示的B、C；再立即将接水盘向下平移至D处，使MA=ND，水的落点为E、F。为了比较两小孔处液体压强大小，应比较点A、C与______的距离。
20.如图所示为“探究浮力大小与哪些因素有关”的实验。
实验器材：
弹簧测力计（量程0～2.5N，分度值0.05N）、水槽、体积相同的圆柱体组（铜块、铁块）、相同规格的圆柱体大物块、细线、水、盐水等；
实验装置：
实验步骤：
（1）按如图所示实验装置图组装好实验器材，读出弹簧测力计示数即为物体重力G，记录在表格中；
（2）拧开矿泉水瓶瓶盖，当水和盐水浸没金属块和大物块后再拧紧瓶盖；
（3）读出此时弹簧测力计示数F，将其记录在表格中；
（4）计算出物体所受浮力F浮大小并填入表格中。
序号 A B C D E
物体重力G/N 0.8 0.65 1.7 2.15 2.15
物体浸没在液体中测力计示数F/N 0.7 0.55 1.5 1.4 1.25
物体受到浮力F浮/N 0.1 0.1 0.2 0.75 0.9
分析论证：
（1）由A、B两组实验对比可以得出结论，浮力大小与物体密度______；
（2）由______两组实验对比可以得出结论，浮力大小与物体浸入液体体积有关；
（3）往水槽内放水前，矿泉水瓶瓶盖未打开，此时矿泉水瓶内气压______（选填“大于”“小于”或“等于”）瓶外大气压；
（4）在进行D、E两组实验时没有选用B组实验所用的铁块，而是选用两个体积更大的圆柱体大物块，其原因可能是铁块在水和盐水中的浮力差距小于弹簧测力计分度值，通过增大______，增大两次浮力的差值，从而得出正确结论；
（5）由实验数据可知，实验所用的盐水的密度为______kg/m3；
（6）将弹簧测力计固定在木架上通过矿泉水瓶往水槽注水的方式使物体浸入液体中，这样操作的好处是______。
21.小方和小华同学为“探究电流与电压、电阻的关系”，在实验室找来了以下实验器材：学生电源（电压恒为4.5V），滑动变阻器（“20Ω，1A”），阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表量程为0～0.6A，电压表量程为0～3V，开关各一只，导线若干，实验时不改变电表的量程。
（1）图甲是小方连接的电路实物图，在检查电路时，他发现有一根导线连接错误。请你在错误导线上打“×”，并用笔画线代替导线画出一根正确的连接导线；
（2）正确连接电路后，小方闭合开关，调节滑动变阻器，进行了多次实验，并根据实验数据画出了电流与电压的关系图像。请将图乙中的图像补画完整；
（3）正确连接电路后，小方选用三个定值电阻分别探究“电流与电压关系”，发现在电路安全情况下，选择______Ω定值电阻实验时，电路总功率变化范围会更大；
（4）小方在探究“电流与电阻的关系”，为了使三个电阻单独接入电路都能完成实验，应控制电压表的示数不低于______V；
（5）完成上述实验后，小华想用电压表和一个阻值为R0的定值电阻，在电源电压未知的情况下，测量额定电流为I额的小灯泡的正常发光的电阻，设计了如图丙所示电路，请完成实验步骤：
①闭合S和S1，断开S2，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为______；（用I额、R0表示）
②保持滑动变阻器的滑片位置不变，闭合S和S2，断开S1，读出电压表示数为U；
③小灯泡的正常发光的电阻R=______。（用I额、R0、U表示）
22.国家卫健委正式启动“体重管理年”三年行动，越来越多的人开始关注自己的体型与健康状况，现代社会中常用BMI（体质指数）来反映一个人的质量与身高是否处于健康范围，其计算公式为：BMI=质量（千克）/身高（米）的平方，下表为初中男生体质指数标准表，小泉（九年级）打算测量自己的体质指数，请你帮他完成下列问题。
初中男生体质指数（ BMI）标准表（单位：kg/m2）
等级 七年级 八年级 九年级
正常 15.5～22.1 15.7～22.5 15.8～22.6
低体重 ≤15.4 ≤15.6 ≤15.9
超重 22.2～24.9 22.6～25.2 22.9～26.0
肥胖 ≥25.0 ≥25.3 ≥26.1
（1）为了完成本次测量，需要的测量工具有体重秤和______。
（2）若测得小泉的身高为160cm,测得小泉的质量如图所示，则小泉的体质指数为______kg/m2（计算结果保留小数点后一位），小泉处于______等级。
（3）下列关于小泉的日常饮食习惯中，不合理的是______。
A.经常吃新鲜水果和蔬菜，适量摄入奶类和大豆
B.日常以谷物为主，适量摄入鱼禽、蛋和瘦肉
C.日常喜欢吃油炸类、烧烤、火锅等高油高盐食品，爱喝奶茶
（4）请你根据小泉的体质指数测量结果，为小泉在日常健身方面提供一条建设性的建议______。
五、计算题：本大题共2小题，共10分。
23.学校创课小组的晓智设计了一种多挡位电热切割刀如图甲所示，其工作电路如图乙所示。电源电压为12V，R1、R2为阻值相等的两个电热丝。当S1闭合、S2断开时，电路中的电流为2A。求：
（1）当S1、S2闭合时，电路的总功率？
（2）使用高温挡切割1min,电路产生的总热量？
24.2023年2月国产航母“福建”号开始海试，可搭载质量为3×104kg的“歼-35”战机60架，航母用重油作为燃料，其发动机的最大功率1.6×108W。（g取10N/kg,ρ海水=1.0×103kg/m3，重油的热值为q=4.0×107J/kg）求：
（1）“歼-35”战机的重力为多少；
（2）当20架“歼-35”战机从甲板上起飞，舰艇排开海水的体积将减小多少m3；
（3）若航母发动机的效率为30%，航母以最大功率航行2h,需要燃烧重油多少kg。
六、综合题：本大题共1小题，共9分。
25.2025年春晚的舞台上，宇树科技的人形机器人UnitreeH1精彩亮相，舞蹈时机器人抛手绢、伴唱，同时能水平匀速移动，速度可达3.6m/s,此时电机牵引力是重力的0.2倍。如表为机器人的部分参数，电能转化机械能效率约为60%。为了避免机器人在执行搬运任务时因所受压力过大而损伤，设计了如图乙所示的负重过载保护电路，图中电源电压为4.5V，RF为压敏电阻，其阻值随机器人所受压力变化图像如丙所示。当报警器通过的电流超过报警电流时就会报警，放弃执行搬运任务，从而避免机器人受损伤。求：
电池工作电压 60V 电池容量 15Ah
报警电流 10mA 最大负重 150N
单脚脚底面积 300cm2 总质量 45kg
（1）机器人抬起一只脚跳舞时，它对地面的压强是多少？
（2）机器人水平匀速移动的最大工作时间为多少秒？
（3）按照以下步骤对图乙的负重过载保护电路进行调试：
①电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
②将开关S向c端闭合，移动滑动变阻器的滑片，直至报警器报警；
③保持滑动变阻器滑片位置不变，将开关S向d端闭合，报警系统即可正常使用。
机器人长时间工作后，为了减轻其最大负重，图乙的电路可以做哪些改变？
请写一点可行性操作：______。
1.【答案】
【解析】解：A．对人体的安全电压为不高于36V，故A错误；
B．正常速度骑自行车的功率约为70W左右；故B错误；
C．家用冰箱的工作电流约为1A，故C正确；
D．一名中学生游泳时，受到浮力与重力几乎相等，中学生的重力大约为500N，浮力约为500N，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】
【解析】解：A.将酸奶放在冰箱的冷藏室，不会凝固，不能制作冰淇淋，故A错误，符合题意；
B.炒冰盘表面的材质是利用其耐低温、耐磨损、导热性强等物理属性，故B正确，不符合题意；
C.搅拌酸奶时，加入干冰粉末，干冰升华吸热，周围出现大量白雾是水蒸气遇冷液化形成的小水珠，故C正确，不符合题意；
D.将液氮和酸奶放到容器中，搅拌后液氮迅速汽化吸热使酸奶凝固成冰淇淋，故D正确，不符合题意；
故选：A。
物质的物理属性包含：密度、比热容、硬度、透明度、导电性、导热性、弹性、磁性等。
物质从液态变为气态的过程叫作汽化， 这一过程需要吸收热量。
液化指物质由气态转变成液态。
本题考查物质的物理属性及升华吸热，液化、凝固现象。
3.【答案】
【解析】解：A、牛拉犁的力和犁拉牛的力是相互作用力，大小相等，故A错误；
B、“簸扬稻谷”是由于稻谷具有惯性，饱满稻谷会落在较远的地面上，故B错误；
C、“炒蒸油料”中在锅中翻炒的目的是通过热传递的方式改变物体的内能，故C错误；
D、焙干时，湿纸中的水变成水蒸气，是一种汽化现象，故D正确。
故选：D。
（1）相互作用力的大小是相等的；
（2）物体保持原来运动状态不变的性质称为惯性，一切物体都有惯性，惯性是物体本身的一种性质；
（3）改变内能的方式包括做功和热传递；
（4）物质从液态到气态的过程叫汽化。
本题考查相互作用力、惯性、内能的改变和分子间作用力，属于综合题。
4.【答案】
【解析】解：A、玄武岩是一种岩石，要将其制成纤维，需加热至熔点以上，使其熔化成岩浆般的液体，然后通过拉丝等工艺，将熔融液体拉成极细的纤维，故选项A正确，不符合题意；
B、雷达是利用电磁波工作的，而飞行器本身的材料对雷达发射的电磁波有良好的吸收作用，从而有效减弱它对电磁波的反射，从而实现实现雷达隐形，故选项B正确，不符合题意；
C、自然界中有很多玄武岩，产品废弃后可直接在环境中降解，无任何危害，故选项C错误，符合题意；
D、玄武岩纤维有低热传导系数、出色的阻燃性能，隔热性能优异，可以做消防员防护服，故选项D正确，不符合题意。
故选：C。
（1）固体分晶体和非晶体，晶体和非晶体的重要区别是晶体有一定的熔点，非晶体没有；
（2）玄武岩纤维材料将雷达发射的电磁波吸收，电磁波不能反射回雷达，就避开了雷达的探测；
（3）自然界中有很多玄武岩；
（4）玄武岩纤维具有高韧性、抗静电、低热传导系数、出色的阻燃性能，
本题是一道典型的实际生活问题，考查了材料的特点及材料在生活中的应用。
5.【答案】
【解析】解：A、小磁针吸引异名磁极和铁、钴、镍等物质，当小磁针靠近不带磁性的铁、钴、镍等物质时，小磁针也会发生偏转，不能说明该物体一定是磁体。故A不符合事实；
B、将发声的音叉放入水中，看到水花四溅，这是由于声音是由物体的振动产生的。故B符合事实；
C、两滴水银能自动结合，是因为水银分子在一定的距离范围内可以相互吸引，说明分子间存在引力。故C符合事实；
D、在光谱上，红光以外的不可见光是红外线，其热效应强，所以温度计放在色散光带红光外侧时示数会增大，因此可以推测出该区域存在一种人眼看不见的光。故D符合事实。
故选：A。
①异名磁极相互吸引，磁体具有吸引铁、钴、镍等金属的性质；
②声音产生的原因是由物体的振动产生的；
③分子间存在引力；
④温度计示数变大温度升高，说明其吸收了热量。
本题用到物理学方法“推理法”即：规律不能直接用实验验证，只能在实验的基础上经过概括、抽象、推理得出。
6.【答案】
【解析】解：A、坐在行驶的汽车里，由于乘客随汽车一起向前运动，所以路边的树木相对于汽车是向后运动，因此他是以汽车为参照物的；故A正确；
B、摄像头的镜头相当于凸透镜，U＞2f时，凸透镜成倒立缩小的实像，而投影仪物距满足条件2f＞u＞f，成倒立放大的实像，所以二者成像原理不同；故B错误；
C、看到车上窗帘往外飘，是因为车外空气流速快压强小，故C正确；
D、凸面镜对光线有发散的作用，应用在汽车的观后镜上和街头路口的反光镜，凸面镜成正立、缩小的虚像，能增大司机的观察范围，减少交通事故；故D正确．
故选B．
（1）被研究的物体和选定为参照物的物体之间发生位置变化，被研究的物体是运动的，否则是静止的．
（2）U＞2f时，凸透镜成倒立缩小的实像，2f＞V＞f，应用于照相机和摄像头．
（3）气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．
（4）用球的外面做反射面是凸面镜，凸面镜对光线有发散作用．汽车的观后镜是利用凸面镜，成正立的、缩小的虚像，增大观察范围．
此题考查了参照物的选择、压强与流速的关系、凸透镜成像特点和凸面镜成像特点，是一道综合题；联系生活实际来考查物理知识，是现在中考考查知识一个很重要的方式，需要掌握其方法．
7.【答案】
【解析】解：由图可知，将小车、人和磁体作为一个整体时，并没有受到外力的作用（水平面光滑，整体不受摩擦力；磁体间的力属于内力，不属于外力），也就是说没有外力能改变整体的运动状态，所以这个整体将保持静止状态。
故选：C。
在力学中把几个物体视为一个整体，作为研究对象，受力分析时，只分析这一整体之外的物体对整体的作用力（外力），不考虑整体内部之间的相互作用力（内力）；若外力为非平衡力，则整体的运动状态会发生改变；若不受外力或外力为平衡力，则整体的运动状态保持不变。
本题考查了力与运动的关系，利用整体法分析时，能把物理问题变繁为简、变难为易。
8.【答案】
【解析】解：ABC、定滑轮实质是等臂杠杆，不省力，不省距离，但能改变力的方向；由图可知，绳子对吊桥的拉力是动力，吊桥受到的重力是阻力；将吊桥从水平位置拉倒如图-2所示的位置的过程中，吊桥的重心在中点，重力的方向是竖直向下的，此时动力臂大于阻力臂，所以吊桥是省力杠杆；拉动过程中，阻力不变，从支点O到重力的作用线的距离变小，即阻力臂变小，而动力臂逐渐变大，根据杠杆平衡条件可知，动力（即拉力）逐渐减小，故AB错误，C正确；
D、吊桥上升的高度为h=××10m=2.5m,
士兵对吊桥所做的功为：W=Gh=3000N×2.5m=7500J，故D错误。
故选：C。
（1）根据动力臂和阻力臂大小关系判断杠杆的类型；
（2）定滑轮实质是等臂杠杆，不省力，不省距离，但能改变力的方向；由力臂的概念结合图示可知，吊桥升起过程中，重力（阻力）不变，阻力臂一直减小，而动力臂逐渐变大，根据杠杆的平衡条件分析解答；
（3）根据数学知识计算出吊桥上升的高度，根据W=Gh计算士兵对吊桥所做的功。
本题考查了杠杆和滑轮的应用，属于综合题。
9.【答案】
【解析】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合，都能启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响，则开关S1和开关S2应并联，再与电动机串联；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明（即灯泡只由光控开关S3控制），因灯泡与电动机工作时互不影响，则两用电器应并联；
结合选项图可知，只有B图符合题意。
故选：B。
根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联；再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
本题考查了串并联电路的设计，关键要知道：串联电路中各元件间相互影响，并联电路中各支路间互不影响。
10.【答案】
【解析】解：A、电烤炉处于高温挡时，电路的电阻：R高===22Ω=R1=R2，
故电烤炉处于高温挡时，电路为R1或R2简单电路，由P=可知，当电路的总电阻大于R1或R2的电阻时，电路消耗的功率小于高温挡的功率，即电烤炉处于低温挡，由于串联电路的总电阻大于每一个串联电阻，并联电路的总电阻小每个并联电阻，故电烤炉处于低温挡时，电热丝R1与R2串联，故A错误；
BC、根据串联电路的电阻规律和P=可得，低温挡的功率：
P低=====1100W，
则电热丝R2的功率：P2=P低=×1100W=550W，故B错误；
电烤炉在低温挡正常工作5分钟，电路产生的热量：
Q低=W低=P低t=1100W×5×60s=3.3×105J，故C错误；
D、根据P=UI可得，电烤炉处于高温挡与低温挡时，电路中的电流之比：
I高：I低=P高：P低=2200W：1100W=2：1，故D正确。
故选：D。
（1）已知高温挡的功率，根据P=求高温挡的电阻，并判断电热丝的连接方式；
（2）根据串联电路的电阻规律和P=求低温挡的功率，两电热丝的电阻相同，从而可得电烤炉处于低温挡时，电热丝R2的功率；
根据Q=W=Pt求电烤炉在低温挡正常工作5分钟，电路产生的热量；
（3）根据P=UI求电烤炉处于高温挡与低温挡时，电路中的电流之比。
本题考查电功率和电热的计算，明确不同挡位下，电路的连接方式是关键。
11.【答案】
【解析】解：拔火罐时，先把酒精在罐内烧一下，罐内空气受热排出，此时迅速把罐扣在皮肤上，等到罐内的空气冷却后压强降低，小于外面的大气压，外面的大气压就将罐紧紧地压在皮肤上，所以“拔火罐”利用的是大气压；
“艾灸”时闻到满屋子艾叶的气味，艾叶分子不停做无规则运动进入了人的鼻子，是扩散现象，
“艾灸”时通过热传递的方式改变了穴位处的内能。
故答案为：大气压；扩散；热传递。
（1）由于大气有重力且具有流动性，故大气会对地球表面的物体产生压强；大气压在生活中有很广泛的应用，如：吸饮料、钢笔吸墨水、吸盘式挂钩等等。
（2）不同物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现。
（3）改变物体内能的方式：做功和热传递。
本题考查改变物体内能的方式、扩散现象和大气压的应用，要明确做功和热传递改变物体内能的实质，做功属于能量的转化，热传递属于能量的转移。
12.【答案】
【解析】解：蓄电池为智能电子锁供电的过程中，蓄电池将化学能转化为电能，电磁铁的工作原理是利用了电流的磁效应。
故答案为：化学；电；磁效应。
蓄电池对外供电时将化学能转化为电能。
电磁铁是利用电流的磁效应来工作的。
本题考查的是电磁铁的基本原理；知道蓄电池放电过程中的能量转化过程。
13.【答案】
【解析】解：玻璃球相当于凸透镜，凸透镜对光线有会聚作用；远处风景到凸透镜的距离大于2倍焦距，由“看到蓝天和大地反转了过来”可知，此时成的是倒立、缩小的实像；当玻璃球远离大雁塔时，物距变大，像距变小，像变小。
故答案为：会聚；实；变小。
凸透镜对光线有会聚作用；当物距大于2倍焦距时，凸透镜成倒立、缩小的实像；凸透镜成实像时，物远像近像变小。
本题考查的是凸透镜成像规律的应用，属于基础题。
14.【答案】
【解析】解：动滑轮绳子股数为2，不计绳重和摩擦，握杆对绳子拉力的大小为：
F=（G+G动）=（mg+m动g）=×（2×10kg×10N/kg+10kg×10N/kg）=150N；
不计绳重和摩擦，根据F'=（G'+G动）=（G'+m动g）可知，使用该健身器时所能达到的最大重力为：
G'=nF'-m动g=2×520N-10kg×10N/kg=940N，因单个杠铃片的质量为10kg,即单个杠铃片的重力为10kg×10N/kg=100N，
故小新使用该健身器时杠铃片的总重力为G''=900N，不计绳重和摩擦，小新使用该健身器时所能达到的最大机械效率为：
η=====×100%=90%。
故答案为：150；90%。
（1）动滑轮绳子股数为2，不计绳重和摩擦，根据F=（G+G动）=（mg+m动g）求出握杆对绳子拉力的大小；
（2）不计绳重和摩擦，根据F'=（G'+G动）=（G'+m动g）求出使用该健身器时所能达到的最大重力，因单个杠铃片的质量为10kg,据此确定小新使用该健身器时杠铃片的总重力；不计绳重和摩擦，根据η=====求出小新使用该健身器时所能达到的最大机械效率。
本题考查了机械效率公式和滑轮组绳子拉力公式的综合应用。
15.【答案】
【解析】解：由于电流表与用电器串联，电压表与用电器并联，所以③表是电流表，①表是电压表，测量电源电压，②是电压表，测量滑动变阻器两端的电压，此时变阻器和电阻R0串联；
由图2可知其中一个电压表的示数保持15V不变，说明该电压表测电源电压，所以电源电压为15V；
当滑动变阻器的阻值最大时，电路中电流最小，滑动变阻器两端的电压最大，
由图2可知，电路中最小电流为0.5A，滑动变阻器两端的最大电压为12V，
所以滑动变阻器的最大阻值：R滑大===24Ω。
故答案为：③；15；24。
（1）根据电流表和电压表的使用规则判断出各表的种类；
（2）由图2知其中一个电压表的示数保持15V不变，据此判断出电源电压；
当滑动变阻器的阻值最大时，电路中电流最小，滑动变阻器两端的电压最大，由2图可知电路中最小电流和滑动变阻器两端的最大电压，根据欧姆定律求出滑动变阻器的最大电阻。
本题考查了欧姆定律的应用，关键是从图像中得出有用信息。
16.【答案】
【解析】根据平面镜成像的特点作图：像与物体关于镜面对称．并且要知道反射光线的反向延长线过像点。
明确平面镜成像的实质，并把握好作图的顺序，是完成此题的关键，同时，还要注意实线、虚线的区别。
17.【答案】
【解析】（1）根据安培定则判定电磁铁左端的磁极；
（2）先确定支点，从支点作力的作用线的垂线，可得弹力F的力臂。
本题考查了安培定则的应用、力臂的画法，属于基础题目。
18.【答案】
【解析】（1）由图丙知，当小球下落到c点时，橡皮筋伸长量最大时，小球速度减小为0，由于弹力大于重力，合力向上，小球会向上运动，所以处于非平衡状态；
（2）由图乙知，小球下落到a点时，为橡皮筋的自然长度，在hb处时小球的速度是最大的，重力等于弹力；此时橡皮筋的伸长量为hb=0.5m-0.4m=0.1m,橡皮筋每受到0.1N的拉力就伸长1cm,
则弹力为F=×0.1N=1N；所以小球的重力为1N；
此过程中，小球的重力势能转化为小球的动能和弹性势能，所以动能变化量小于重力势能变化量。
故答案为：（1）非平衡；（2）1；小于。
（1）小球下落中橡皮筋拉伸量最大时，小球速度为0，之后小球将向上运动，据此分析小球受力是否平衡；
（2）当重力等于弹力时，小球的速度是最大的，根据最大速度时的弹力求解。小球的重力势能转化为小球的动能和弹性势能。
此题是一道信息题，题目中给出一个新的信息，让学生根据自己学过的知识结合信息解决问题。考查了学生接受新知识、运用新知识的能力。
19.【答案】
【解析】（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm,即此刻度尺的分度值为1mm；
物体A左侧与3.00刻度线对齐，右侧在4.35cm处，所以物体A的长度为l=4.35cm-3.00cm=1.35cm；
（2）“探究影响重力势能大小因素”时，选用大小不同的木块，是为了改变质量的大小，改变的物理量不相同；
（3）将瓶盖拧紧，他只将N孔堵住，水从M孔也不能流出，因为水受到了大气压的作用。为了比较两小孔处液体压强大小，比较水流水平流出距离，应比较A、C与D、F的距离。
故答案为：（1）1.35；（2）相同；（3）DF。
（1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位；
（2）影响重力势能大小的因素是质量和被举高度，压力的作用效果与压力的大小和受力面积的大小有关，实验时应采用控制变量法；
（3）液体的压强随深度的增加而增大，通过比较水流喷射的远近来比较压强。
本题考查刻度尺的使用、重力势能的影响因素和液体压强的应用，难度较大。
20.【答案】
【解析】（1）由A、B实验可知，物体分别为铜块、铁块，浸没在液体中时，两物体受到的浮力相同，则说明浮力的大小与物体的密度无关。
（2）要想探究浮力大小与物体浸入液体体积的关系，应改变物体浸入液体的体积，保持其他量不变，即液体的密度不变，由图可知，A、C实验中，A为一个铜块，C为两个铜块，故浸入液体的体积不同，由表格数据可知，实验A中物体受到的浮力0.10N，实验C中物体受到的浮力0.20N，浮力大小不同，故可得出结论浮力大小与物体浸入液体体积有关。
（3）往水槽内放水前，矿泉水瓶瓶盖未打开，此时瓶内水不会流出，瓶内气压加上水柱的压强等于大气压，故瓶内气压小于大气压。
（4）由F浮=ρ液V排g可知，物体受到的浮力大小与液体密度与物体排开液体的体积有关，液体密度、排开液体的体积越大，物体所受浮力越大。盐水与水的密度差固定，因此铁块在水和盐水中的浮力差距小于弹簧测力计分度值，可通过增大排开液体体积增大浮力之差从而得出结论。
（5）在水中所受浮力：F水浮=ρ水Vg=0.75N ①
在盐水中所受浮力：F盐浮=ρ盐Vg=0.90N ②
由①②解得：
ρ盐=1.2×103kg/m3
（6）将弹簧测力计固定在木架上，通过矿泉水瓶往水槽注水的方式使物体浸入液体中，这样操作不需要再用手拿着弹簧测力计测量，几组实验可以同时观察各组弹簧测力计示数，便于比较。
故答案为：（1）无关；（2）A、C；（3）小于；（4）排开液体体积；（5）1.2×103；（6）能同时观察各组弹簧测力计示数，便于比较。
（1）（2）由F浮=ρ液V排g可知，物体受到的浮力大小与液体密度与物体排开液体的体积有关；
（3）由瓶内水的流动状态分析气压的大小；
（4）由题意以及阿基米德原理分析解答；
（5）由物体在水中所受的浮力和在盐水中所受的浮力分析解答；
（6）从实验操作的方便程度以及实验的可行性分析解答。
本题主要考查了浮力大小与哪些因素有关的探究实验，属于中等题。
21.【答案】
【解析】（1）原电路图中，两表串联后与变阻器串联，再与电阻R并联是错误的，在“探究电流与电压、电阻的关系”实验中，电阻R、滑动变阻器和电流表串联，电压表并联在电阻R两端，如下图所示：
；
（2）根据图中的数据描点连线，如下图所示：
；
（3）正确连接电路后，小华选用三个定值电阻分别探究“电流与电压关系”，发现在电路安全情况下，根据电流表的量程和滑动变阻器（“20Ω，1A”）的规格，可知电路的最大电流为0.6A，当选择5Ω定值电阻实验时，因电阻的最大电压为3V，故变阻器的电压为：
U滑=4.5V-3V=1.5V，
由分压原理可知，变阻器连入电路的电阻为：
R滑=0.5×5Ω=2.5Ω，
此时电路的最大功率为：
P1大=UI1大=4.5V×0.6A=2.7W；
当变阻器的最大电阻连入电路中时，电路的电流最小，
I1小===0.18A，
电路的最小功率为：
P1小=UI1小=4.5V×0.18A=0.81W，
电路总功率变化范围为0.81W-2.7W；
同理当10Ω和20Ω的电阻连入电路中时，电路总功率变化范围分别为0.675W-1.35W和0.51W-0.675W；在电路安全情况下，选择5Ω定值电阻实验时，电路总功率变化范围会更大；
（4）根据串联电路的规律及分压原理有，
，
方程左边为一定值，故右边也为一定值，
当变阻器最大电阻连入电路中时，对应的定值电阻也最大，这时电压表控制的电压最小，即
=，
解得：UV=2.25V，
小明在探究“电流与电阻的关系”，为了使三个电阻单独接入电路都能完成实验，应控制电压表的示数不低于2.25V；
（5）①闭合S、S1，断开S2，定值电阻、灯泡和变阻器串联，电压表测定值电阻的电压，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为I额R0；
②保持滑动变阻器的滑片位置不变，闭合S、S2，断开S1，电路的连接没有变，灯泡仍正常工作，电压表测灯泡和定值电阻两端的总电压，读出电压表示数为U；根据串联电路电压规律，灯的额定电压为：
U额=U-I额R0；
③小灯泡的正常发光的电阻为：
R==。
故答案为：（1）见解答图；（2）见解答图；（3）5Ω；（3）2.25V；（4）I额R0； 。
（1）根据电路连接和电表的使用分析回答，
（2）根据图中的数据描点连线；
（3）根据电流表的量程和滑动变阻器（“20Ω，1A”）的规格确定电路的最大电流，当选择5Ω定值电阻实验时，因电阻的最大电压为3V，由串联电路电压的规律及分压原理得出变阻器连入电路的电阻，分别求出此时电路的最大功率及当变阻器的最大电阻连入电路中时电路的电流最小，进而得出电路的最小功率，确定电路总功率变化范围；同理当10Ω和20Ω的电阻连入电路中时，得出电路总功率变化范围，据此回答；
（4）根据串联电路的规律及分压原理得出控制的最小电压；
（5）闭合S、S1，断开S2，分析电路连接，由欧姆定回答；定值电阻、灯泡和变阻器串联，电压表测定值电阻的电压，为使小灯泡中的电流为额定电流I额，应调节滑动变阻器的滑片使电压表示数为I额R0；
保持滑动变阻器的滑片位置不变，闭合S、S2，断开S1，电路的连接没有变，灯泡仍正常工作，电压表测灯泡和定值电阻的电压，得出灯的额定电压，由欧姆定律得出小灯泡的正常发光的电阻。
本题探究电流与电压、电阻的关系，考查电路的连接及欧姆定律、电功率公式的运用和测量电阻的特殊方法，难度较大。
22.【答案】
【解析】（1）根据 BMI = 体重（千克）/身高（米）的平方可知，需要测量体重和身高，测量体重需要体重秤，测量身高需要卷尺或身高测量仪。
（2）小泉身高160cm=1.6m,称得小泉体重为60.65kg,根据公式可得其BMI为：≈23.7kg/m2，九年级男生超得体质指数范围是22.9～26.0kg/m2，所以小泉处于超重等级。
（3）选项A中，新鲜水果和蔬菜富含维生素和膳食纤维，奶类和大豆富含蛋白质，有利于身体健康；
选项B中，以谷物为主，适量摄入鱼禽、蛋和瘦肉，符合合理膳食原则，能提供充足能量和营养；
而选项C中，油炸类、烧烤、火锅等高油高盐食品含有大量热量和油脂，奶茶通常糖分较高，长期食用容易导致体重增加，不利于身体健康，是不合理的饮食习惯。
故选C。
（4）小泉体质指数偏高，除了增加有氧运动时间和强度外，还可适当加入力量训练，如俯卧撑、仰卧起坐，有助于增加肌肉量，提高基础代谢率，帮助消耗更多热量。
故答案为：（1）卷尺或身高测量仪；（2）23.7；超重；（3）C；（4）除了增加有氧运动时间和强度外，还可适当加入力量训练，如俯卧撑、仰卧起坐，有助于增加肌肉量，提高基础代谢率，帮助消耗更多热量。
物理学中对于多因素或多变量的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。
控制变量法能排除干扰，直接显露单一因素对被研究对象变化的影响情况。
23.【答案】
【解析】（1）由图乙可知，当开关S1闭合、S2断开时，只有R1工作，
由I=可知，R1的阻值：R1===6Ω，
根据题意可知，R2的阻值：R2=R1=6Ω；
当S1、S2都闭合时，R1、R2并联，根据并联电路的特点可知，R2两端的电压：U2=U1=U=12V，
通过R2的电流：I2===2A，
根据并联电路的电流特点可知，干路的总电流：I=I1+I2=2A+2A=4A，
电路的总功率：P=UI=12V×4A=48W；
（2）当S1、S2都闭合时，R1、R2并联，电路中的电流最大，电功率最大，电热切割刀处于高温挡，
高温挡切割1min,电路产生的总热量：
Q=W=Pt=48W×1×60s=2880J。
答：（1）当S1，S2闭合时，电路的总功率为48W；
（2）使用高温挡切割1min,电路产生的总热量为2880J。
（1）由图乙可知，当开关S1闭合、S2断开时，只有R1工作，根据欧姆定律求出R1的阻值，根据R1、R2的阻值关系可知R2的阻值；
当S1、S2都闭合时，R1、R2并联，根据欧姆定律求出通过R2的电流，根据并联电路的电流特点求出干路的总电流，根据P=UI求出电路的总功率；
（2）当S1、S2都闭合时，R1、R2并联，电路中的电流最大，电功率最大，电热切割刀处于高温挡，根据Q=W=Pt求出高温挡切割1min,电路产生的总热量。
本题考查并联电路的特点、欧姆定律、电功率公式以及焦耳定律的应用，是一道综合题，难度不大。
24.【答案】
【解析】解：（1）“歼-35”战机的重力：
G1=mg=3×104kg×10N/kg=3×105N；
（2）20架“歼-35”战机的重力：
G=20×3×105N=6×106N，
飞机起飞后减小的浮力：ΔF浮=G=6×106N，
由F浮=ρ水gV排可知，舰艇排开海水减小的体积：
ΔV排===600m3；
（3）航母发动机所做的功：
W=Pt=1.6×108W×2×3600s=1.152×1012J，
由η=可知，重油完全燃烧放出的热量：
Q放===3.84×1012J，
由Q放=mq可得，燃烧重油的质量：
m′===9.6×104kg。
答：（1）“歼-35”战机的重力为3×105N；
（2）当20架“歼-35”战机从甲板上起飞，舰艇排开海水的体积将减小600m3；
（3）若航母发动机的效率为30%，航母以最大功率航行2h,需要燃烧重油9.6×104kg。
（1）根据G=mg计算“歼-35”战机的重力；
（2）航母漂浮在水面上，浮力等于其总重力，飞机起飞后，重力减小，浮力减小，根据F浮=ρ液gV排可判断出V排的变化；
（3）根据W=Pt求出航母发动机所做的功，根据效率公式求出重油完成燃烧放出的热量，根据Q放=mq求出需要燃烧重油的质量。
本题考查重力公式、阿基米德原理、功的计算公式、效率公式以及燃料完全燃烧放热公式的应用，是一道力热综合题，有一定的难度。
25.【答案】
【解析】（1）机器人抬起一只脚跳舞时，它对地面的压力：F=G=mg=45kg×10N/kg=450N，
压强：p===1.5×104Pa；
（2）电能转化的机械能：W=60%×UIt=60%×60V×15A×3600s=0.504kW h=1.944×106J；
电机牵引力：F=0.2G=0.2×450N=90N；
人形机器人最多水平匀速移动的距离：
s===2.16×104m；
人形机器人水平匀速移动的最大工作时间：
t===6000s。
（3）由图丙可知RF与F为一次函数，设关系式为RF=kF+b,
将（200N，50Ω）和（10N，145Ω）代入上式得，
50Ω=k×200N+b--------Ⅰ
145Ω=k×10N+b-------Ⅱ
联立ⅠⅡ解得，k=-0.5Ω/N，b=150Ω，
所以关系式为：RF=-0.5Ω/N×F+150Ω，
由题可知，最大负重150N，代入上式可得压敏电阻的阻值：RF=-0.5Ω/N×150N+150Ω=75Ω，
所以为使报警电路可正常使用，应先让电阻箱调到压敏电阻达到设定压力时的阻值75Ω，再将开关向b端闭合（电阻箱与滑动变阻器串联），调节滑动变阻器的滑片，直至报警器报警；
报警器（电阻不计）通过的10mA电流不变时，R总=Rp+RF===450Ω，即压力减小，RF增大，Rp减小，则应将滑动变阻器的阻值适当移向a端滑动。
答：（1）机器人抬起一只脚跳舞时，它对地面的压强是1.5×104Pa；
（2）机器人水平匀速移动的最大工作时间为6000s。
（3）75；将滑动变阻器的阻值适当移向a端滑动。
（1）求出压力，再由压强公式计算它对地面的压强；
（2）电能转化机械能效率约为60%，结合W=UIt得出转化后的机械能；再根据F=G=mg求出机器人的重力，进而求出电机牵引力；利用功的计算公式求出人形机器人最多水平匀速移动的距离；再利用速度公式求出人形机器人水平匀速移动的最大工作时间；
（3）（3）由题可知，最大负重150N；由图可知RF与F为一次函数，设关系式为RF=kF+b,组方程解题；
（4）报警器（电阻不计）通过的10mA电流不变时，R总=Rp+RF 的关系式解题。
本题为综合应用题，考查压强公式、串联电路的特点和欧姆定律的运用和相关知识，关键是从题中获取有效的信息。
第1页，共1页
同课章节目录
