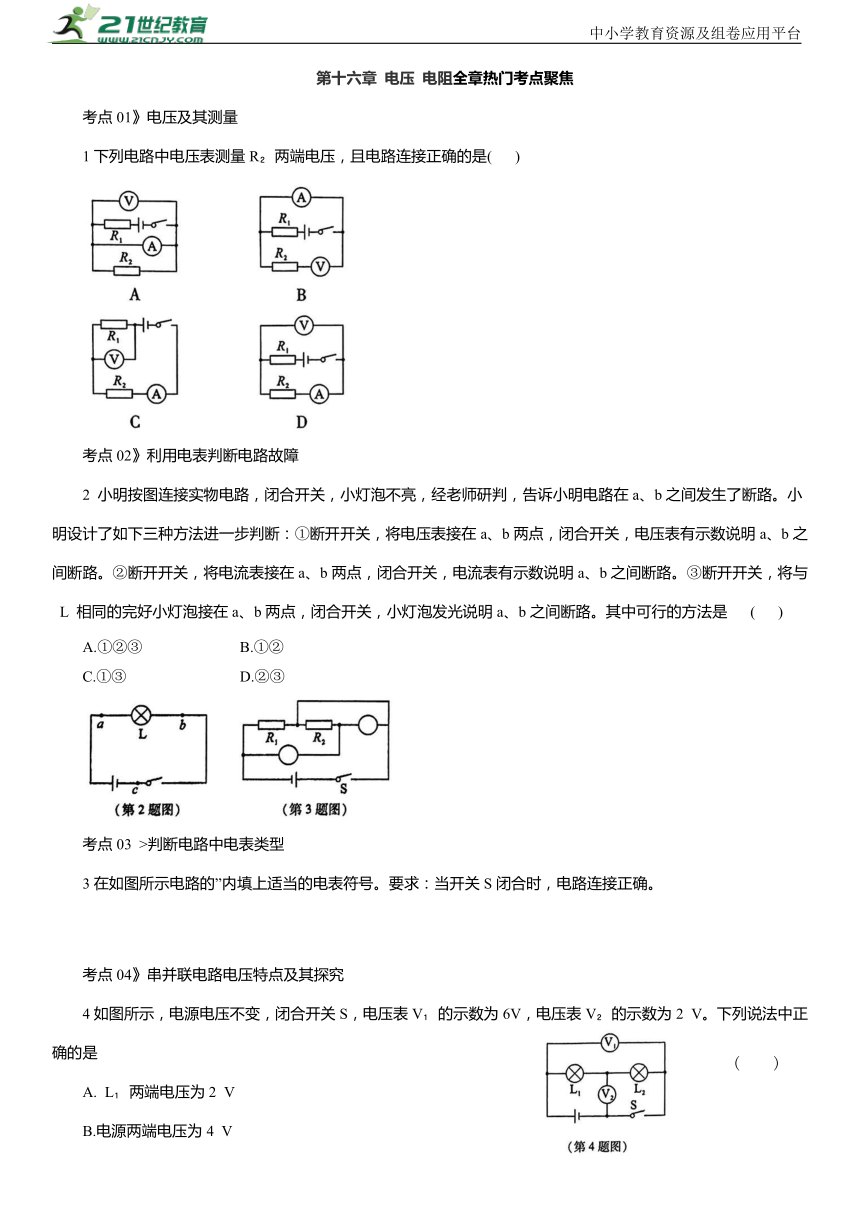

第十六章 电压 电阻全章热门考点聚焦
考点01》电压及其测量
1下列电路中电压表测量R 两端电压，且电路连接正确的是( )
考点02》利用电表判断电路故障
2 小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与 L 相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是 ( )
A.①②③ B.①②
C.①③ D.②③
考点03 >判断电路中电表类型
3在如图所示电路的”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
考点04》串并联电路电压特点及其探究
4如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电压表V 的示数为2 V。下列说法中正确的是
A. L 两端电压为2 V
B.电源两端电压为4 V

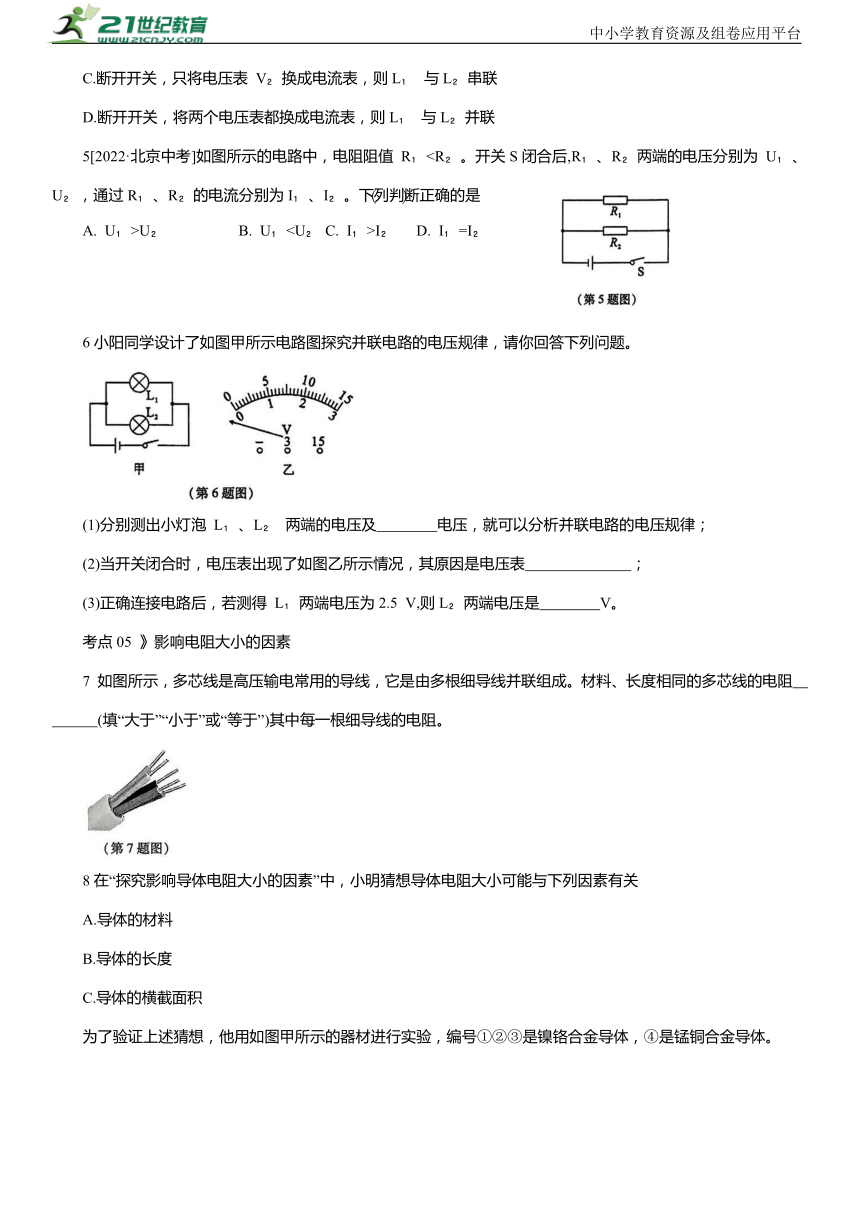

C.断开开关，只将电压表 V 换成电流表，则L 与L 串联
D.断开开关，将两个电压表都换成电流表，则L 与L 并联
5[2022·北京中考]如图所示的电路中，电阻阻值 R A. U >U B. U I D. I =I
6小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
(1)分别测出小灯泡 L 、L 两端的电压及 电压，就可以分析并联电路的电压规律；
(2)当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 ；
(3)正确连接电路后，若测得 L 两端电压为2.5 V,则L 两端电压是 V。
考点05 》影响电阻大小的因素
7 如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、长度相同的多芯线的电阻 (填“大于”“小于”或“等于”)其中每一根细导线的电阻。

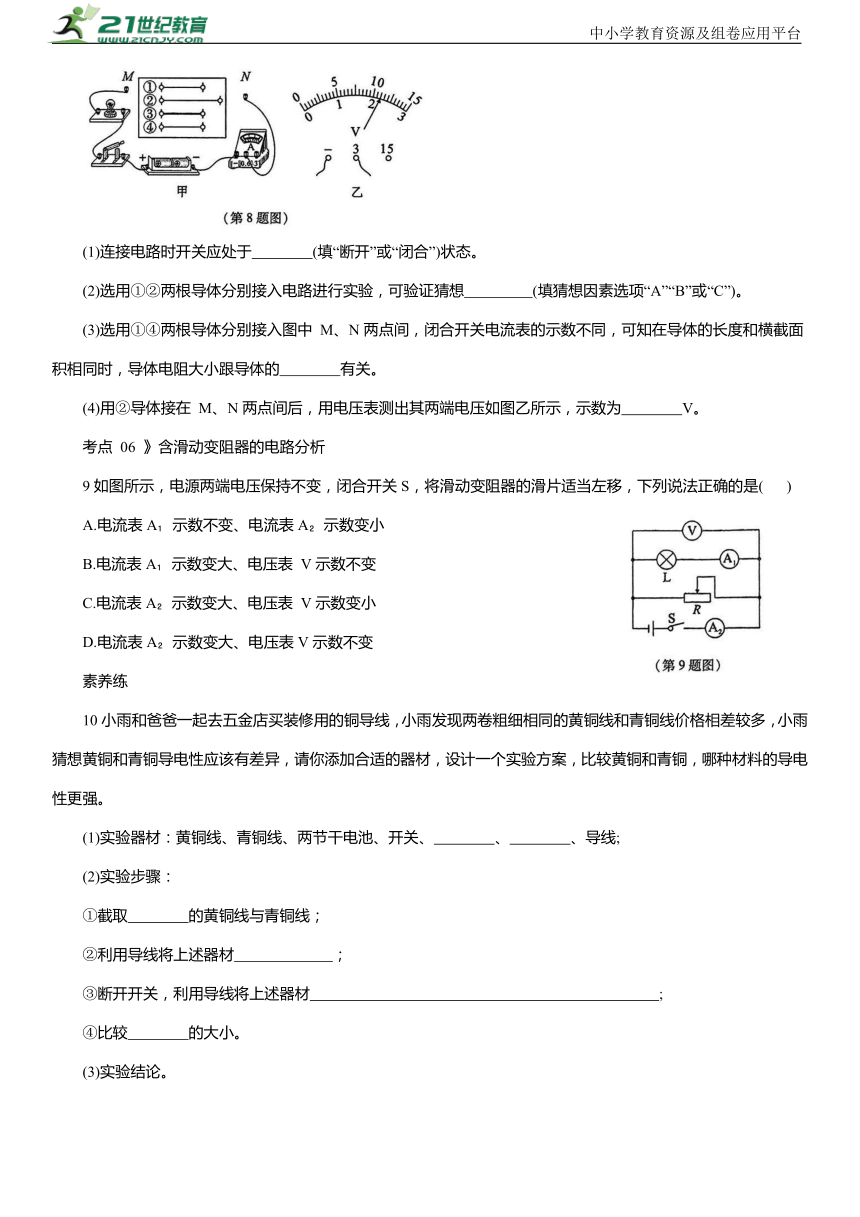

8在“探究影响导体电阻大小的因素”中，小明猜想导体电阻大小可能与下列因素有关
A.导体的材料
B.导体的长度
C.导体的横截面积
为了验证上述猜想，他用如图甲所示的器材进行实验，编号①②③是镍铬合金导体，④是锰铜合金导体。
(1)连接电路时开关应处于 (填“断开”或“闭合”)状态。
(2)选用①②两根导体分别接入电路进行实验，可验证猜想 (填猜想因素选项“A”“B”或“C”)。
(3)选用①④两根导体分别接入图中 M、N两点间，闭合开关电流表的示数不同，可知在导体的长度和横截面积相同时，导体电阻大小跟导体的 有关。
(4)用②导体接在 M、N两点间后，用电压表测出其两端电压如图乙所示，示数为 V。
考点 06 》含滑动变阻器的电路分析
9如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是( )
A.电流表A 示数不变、电流表A 示数变小
B.电流表A 示数变大、电压表 V示数不变
C.电流表A 示数变大、电压表 V示数变小
D.电流表A 示数变大、电压表V示数不变
素养练
10小雨和爸爸一起去五金店买装修用的铜导线，小雨发现两卷粗细相同的黄铜线和青铜线价格相差较多，小雨猜想黄铜和青铜导电性应该有差异，请你添加合适的器材，设计一个实验方案，比较黄铜和青铜，哪种材料的导电性更强。
(1)实验器材：黄铜线、青铜线、两节干电池、开关、 、 、导线;
(2)实验步骤：
①截取 的黄铜线与青铜线；
②利用导线将上述器材 ；
③断开开关，利用导线将上述器材 ;
④比较 的大小。
中小学教育资源及组卷应用平台
(3)实验结论。
全章热门考点聚焦
1. D
2. C解析①断开开关，将电压表接在 a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明a、b间断路，若a、b间发生短路，则电压表无示数，故①可行；②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时电源短路，造成危险，故②不可行；③断开开关，将与L 相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，此时问题出现在a、b间，电路是通路，说明若a、b间短路，则加入的灯泡被短路，不发光，若a、b间断路，则加入的灯泡发光，故③可行；故综上所述，①③可行。故选 C。
3.如答图所示 解析 电流从正极出发，经过开关后分流，分别经过两电阻后，经过电阻 R 直接回到电源负极，经过电阻R 后再经过下方圆圈回到电源负极，故此圆圈处是电流表，若上面的圆圈处是电流表，则发生了电源短路，故上面的圆圈处是电压表，两电阻并联，如答图所示。
4. D解析 由题图可知，电源电压不变，闭合开关S，灯L 和L 串联，电压表 V 测电源电压，则电源电压 U=6V,电压表 V 测灯 L 两端的电压，为 ，根据串联电路中电压规律可知，灯L 两端的电压 4 V,故 A、B 错误;断开开关,只将电压表 V 换成电流表，灯L 短路，电路中只有 L ，是简单电路，故C 错误；断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L 与L 并联，电流表A 测灯 L 的电流，电流表A 测干路中电流，故D 正确。
5. C解析由题图可知，两电阻并联，根据并联电路电压特点可知， 故 A、B错误；两电阻两端的电压相等， 由于 R I ,故C 正确,D 错误。
6.(1)电源 (2)正、负接线柱接反了 (3)2.5解析(1)实验要探究并联电路的电压规律，应分别测出小灯泡L 、L 两端的电压及电源电压的大小，比较三者的数值大小关系，得出并联电路的电压规律。(2)由题图乙中电压表指针出现反偏可知，电压表正、负接线柱被接反了。(3)因为两灯泡并联接在电路中，由并联电路电压规律可知，L 两端电压等于 L 两端电压,也是2.5 V。
7.小于 解析 由题可知，多芯线是由多根细导线并联而成，而并联相当于增大了导体的横截面积，总电阻减小了，故多芯线的电阻远小于每根细导线的电阻。
8.(1)断开 (2)B (3)材料 (4)2.2
解析(1)为了保护电路，连接电路时开关要断开。(2)①②两根导体的材料和横截面积相同，长度不同，根据控制变量法可知，选择编号①②分别接入电路进行实验，可验证猜想导体的电阻与导体长度有关，即可验证猜想 B。(3)①④两根导体的长度和横截面积相同，材料不同，分别接入题图中 M、N两点间，闭合开关，电流表的示数不同，说明电路中的电阻不同，由此可知：在导体的长度和横截面积相同时，导体电阻大小跟导体的材料有关。(4)题图乙中，电压表使用的是0~3V 的量程，分度值为0.1 V,示数是2.2 V。
9. D解析题图中，小灯泡与滑动变阻器并联，电流表A 测量通过小灯泡的电流，电流表 A 测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压(并联电路各支路两端的电压均等于电源电压)保持不变，故通过小灯泡的电流不变，即电流表 A 的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大(并联电路中干路电流等于各支路电流之和)，即电流表 A 的示数变大；电压表 V 测量电源电压，保持不变。故选 D。
10.(1)小灯泡电流表 (2)①长度相同 ②见解析 ③见解析 ④I 和I 解析(1)导体对电流的阻碍作用叫电阻。导体的导电性能越好，其电阻越小，接入相同电压的电路中，电流表示数就越大。所以我们可以利用电流表来体现导体的导电能力，为了保护电路，我们还应添加一个小灯泡，则实验器材为黄铜线、青铜线、两节干电池、开关、小灯泡、电流表和导线。(2)因导体的横截面积、长度等都会影响其电阻大小，两卷线粗细相同，根据控制变量法可知，我们还要保证青铜线、黄铜线的长度相同，分别将青铜线和黄铜线串联接入电路中，通过比较电流表示数大小来确定黄铜和青铜导电性的差异。①截取长度相同的黄铜线与青铜线。②利用导线将上述器材与青铜线串联，闭合开关，记录电流表示数为l ；③断开开关，利用导线将上述器材与黄铜线串联，闭合开关，记录电流表示数为I ；④比较I 和I 的大小。
