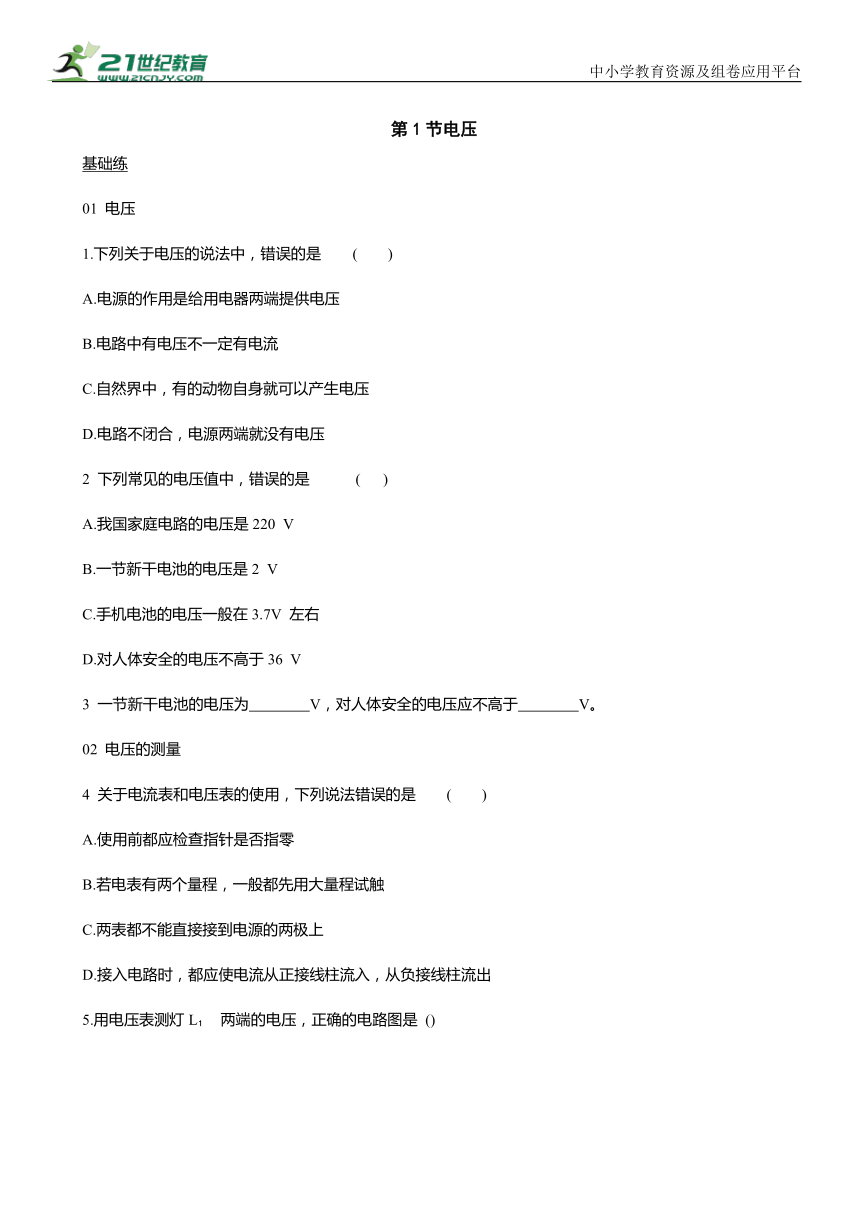

第1节电压
基础练
01 电压
1.下列关于电压的说法中，错误的是 ( )
A.电源的作用是给用电器两端提供电压
B.电路中有电压不一定有电流
C.自然界中，有的动物自身就可以产生电压
D.电路不闭合，电源两端就没有电压
2 下列常见的电压值中，错误的是 ( )
A.我国家庭电路的电压是220 V
B.一节新干电池的电压是2 V
C.手机电池的电压一般在3.7V 左右
D.对人体安全的电压不高于36 V
3 一节新干电池的电压为 V，对人体安全的电压应不高于 V。
02 电压的测量
4 关于电流表和电压表的使用，下列说法错误的是 ( )
A.使用前都应检查指针是否指零
B.若电表有两个量程，一般都先用大量程试触
C.两表都不能直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出

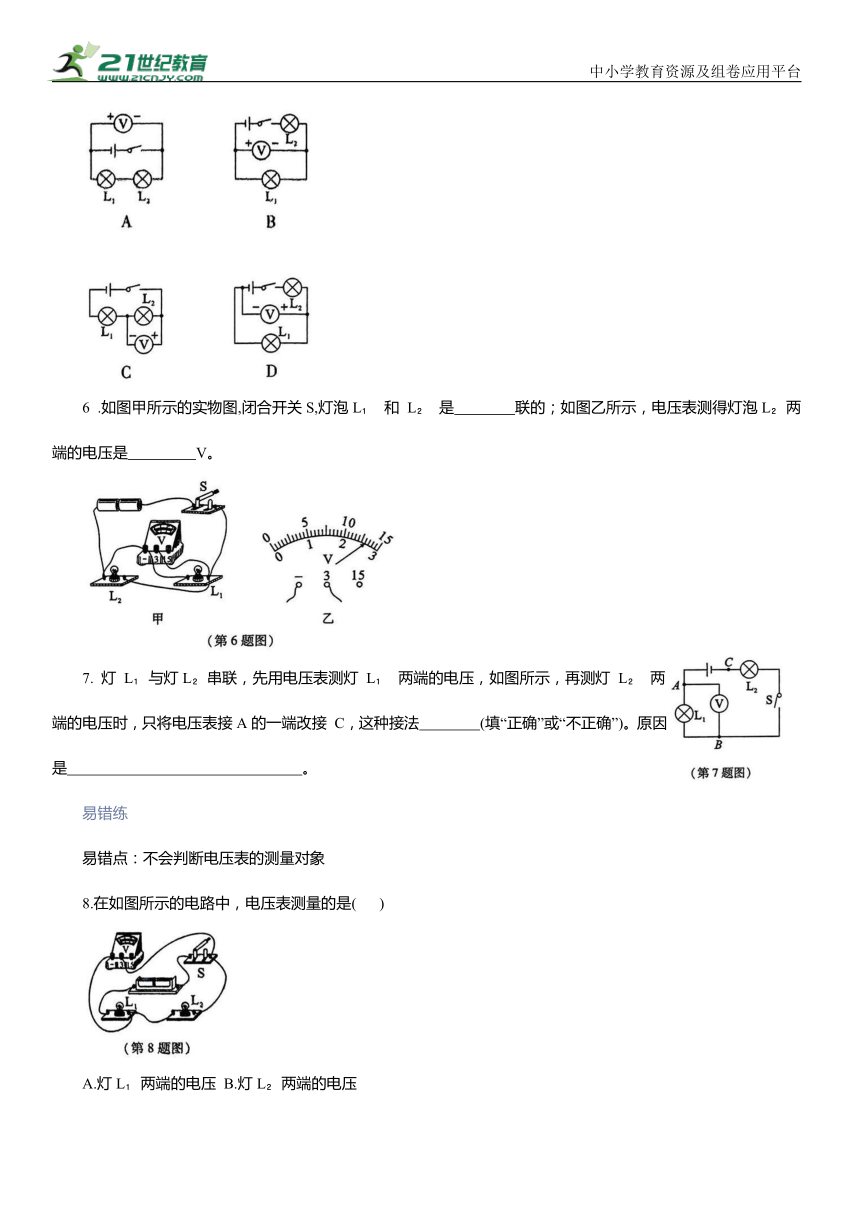

5.用电压表测灯L 两端的电压，正确的电路图是 ()
6 .如图甲所示的实物图,闭合开关S,灯泡L 和 L 是 联的；如图乙所示，电压表测得灯泡L 两端的电压是 V。
7. 灯 L 与灯L 串联，先用电压表测灯 L 两端的电压，如图所示，再测灯 L 两端的电压时，只将电压表接A的一端改接 C，这种接法 (填“正确”或“不正确”)。原因是 。
易错练
易错点：不会判断电压表的测量对象
8.在如图所示的电路中，电压表测量的是( )
A.灯L 两端的电压 B.灯L 两端的电压
C.电源电压 D.开关S两端的电压
能力练
9 如图所示，当开关S 闭合时，下列说法正确的是 ( )
A.电压表测量的是灯 L 两端的电压
B.电压表测量的是电源和灯L 两端的总电压
C.灯 L 发光,灯L 不发光
D.电压表测量的是电源电压
10 如图所示，在“ ”处可以连接电流表或电压表测量电路中的电流、电压，为使 L 与L 串联，下列做法正确的是 ( )
A. a为电流表，b为电压表，c为电流表
B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表
D. a为电流表，b为电流表，c为电流表
11 小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则 ( )
A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表不会被烧坏
D.电压表不会被烧坏，电流表可能被烧坏
12.如图甲所示的电路，当闭合开关S时，两个电压表指针偏转均如图乙所示，则灯 L 和L 两端的电压分别为 V和 V。
13 如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙三图中电压表的使用错误之处。
(1)图甲: ;
(2)图乙: ;
(3)图丙: 。
培优练
14 为了探究水果电池，小明找来了以下实验器材：电压表一只，一个柠檬，两种不同的金属片各一个和若干导线。
(1)为了验证水果能做成电池，可以选用电压表，看接上后电压表的指针是否 。水果电池将 能转化为电能。
(2)为了确定水果电池的正、负极，可以把电压表的接线柱分别接在两金属片上，根据指针的 判断。小明把两个金属片插入柠檬中，制成了水果电池。用电压表测量水果电池两端的电压，如图所示，则金属片B 是水果电池的 极。此时，导线中电子的运动方向是从 向 。(后两空均填“A”或“B”)
第1节 电压
1. D解析 电路不闭合，电路中一定没有电流，但电源两端会有电压。故D 说法错误。
2. B 解析 我国家庭电路电压为220 V,故 A 正确，不符合题意；一节新干电池的电压为1.5V，故B 错误，符合题意；手机电池的电压一般在3.7V左右，故C 正确，不符合题意；对人体安全的电压不高于36 V，故D 正确，不符合题意。
3.1.5 36
4. C解析电流表和电压表使用前都应检查其指针是否指零，故A 说法正确；测量前，由于不知道被测电压或电流的大小，所以需要采用试触法来选取电表合适的量程，一般先用大量程试触，故B说法正确；由电压表与电流表的特点可知，电压表可以直接接在电源两极，而电流表不可以，若将电流表直接接到电源的两极上，会造成电源短路，损坏电流表，故C 说法错误；不论是电压表还是电流表，把它们接入电路时，都应使电流从其正接线柱流入，负接线柱流出，故D 说法正确。
5. D解析题图 A 中电压表并联在电源两端，测电源电压，且正负接线柱接反，所以 A 不符合题意；题图 B 中电压表并联在L 两端，测灯 L 两端的电压，但没有遵循电流“正进负出”的原则，所以 B不符合题意；题图 C 中电压表并联在L 两端，测灯 L 两端的电压，所以 C 不符合题意；题图D 中电压表并联在L 两端，测灯 L 两端的电压，遵循电流“正进负出”的原则，所以 D符合题意。
6.并2.6解析由题图甲可知，两个灯泡分别处于两条支路上，所以灯泡 L 和L 是并联的；根据题图乙可知，电压表的量程为0~3V，分度值为0.1 V,示数为2.6 V,故灯泡 L 两端的电压是2.6 V。
7.不正确 电压表的正、负接线柱接反了
解析用电压表测灯L 两端的电压，电压表使用正确，电流是从A 点流入电压表；而只将电压表接A的一端改接 C，则流入电压表的电流将是从 B点流入，即电压表的正、负接线柱接反了，不符合电压表的正确用法。
8. B解析由题图可知，灯L 、L 串联，电压表并联在灯 L 两端，测灯L 两端的电压。故选 B。
%易错总结]电压表测量对象的判断
判断电压表的测量对象时，要明白电压表不能测量“隔着”电源的某一用电器两端的电压
9. A解析 根据题图可知，当开关S闭合时，两灯串联，两灯均发光；电压表并联在灯L 两端，因此电压表测量灯 L 两端的电压，故 A 正确，B、C、D错误。
10.破题思路
B 解析 电路中的电流表与被测用电器串联，而电压表与被测用电器并联，为使 L 、L 串联，电路中电流应只有一条路径，即只有c为电流表，a、b应为电压表。故选B。
11. D解析 题图中电流表直接接到电源两极上，造成电源短路，通过电流表的电流很大，很容易烧坏电流表；而电压表与小灯泡串联在电路中，均被短路，故电压表不会被烧坏。故选 D。
12.1.2 4.8 解析由题图甲可知，两灯串联，电压表V 测电源电压，电压表 V 测灯L 两端的电压。因串联电路中总电压等于各部分电压之和，且两个电压表指针偏转角度相同，所以电压表V 的量程为0~15 V,分度值为0.5 V,示数为6 V,则电源电压U=6 V,电压表 V 的量程为0~3 V,分度值为0.1 V,示数为1.2 V,则灯L 两端的电压 ，所以灯 L 两端的电压
13.(1)电压表与小灯泡串联了 (2)电压表正、负接线柱接反了 (3)电压表选用的量程过大
14.(1)偏转 化学 (2)偏转方向 负 B A解析(1)当水果电池作为电源时，接上电压表，电压表的指针都会发生偏转，据此可以验证水果能做成电池；水果电池工作时，将化学能转化为电能。(2)由电压表的连接方法知，电流必
须从电压表的正接线柱流入，负接线柱流出，故可把电压表的接线柱分别接在水果电池的两金属片上，观察指针的偏转方向，从而确定水果电池的正、负极。由题图可知，此时电压表的指针向右偏转，所以此时与电压表的正接线柱相连的是水果电池的正极，与电压表的负接线柱相连的是水果电池的负极，故金属片 B 是水果电池的负极。物理学中规定：正电荷定向移动的方向为电流的方向。电流的方向与负电荷定向移动的方向相反，由题图可知，导线中电流方向是从A流向 B，因此导线中电子的运动方向是从 B向A。
