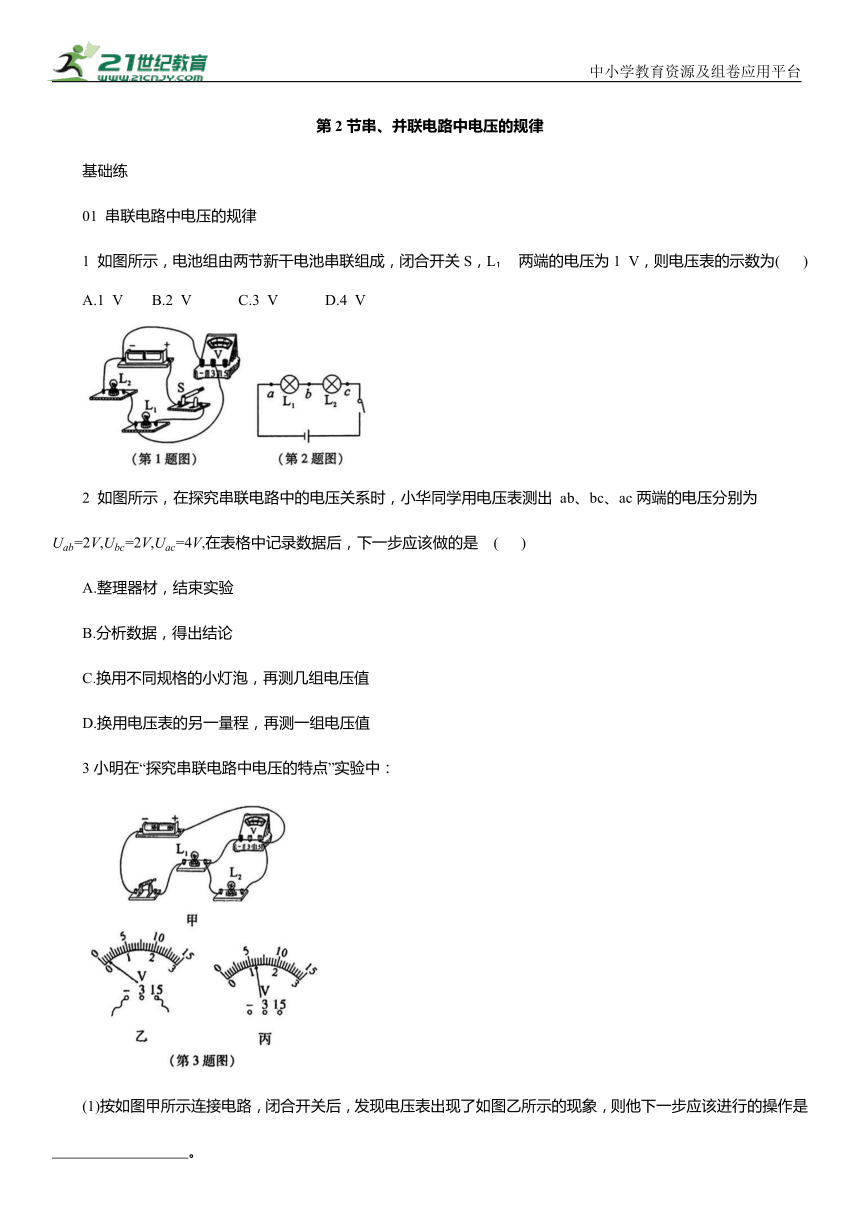

第2节串、并联电路中电压的规律
基础练
01 串联电路中电压的规律
1 如图所示，电池组由两节新干电池串联组成，闭合开关S，L 两端的电压为1 V，则电压表的示数为( )
A.1 V B.2 V C.3 V D.4 V
2 如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出 ab、bc、ac两端的电压分别为 在表格中记录数据后，下一步应该做的是 ( )
A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测几组电压值
D.换用电压表的另一量程，再测一组电压值
3小明在“探究串联电路中电压的特点”实验中：
(1)按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是 。

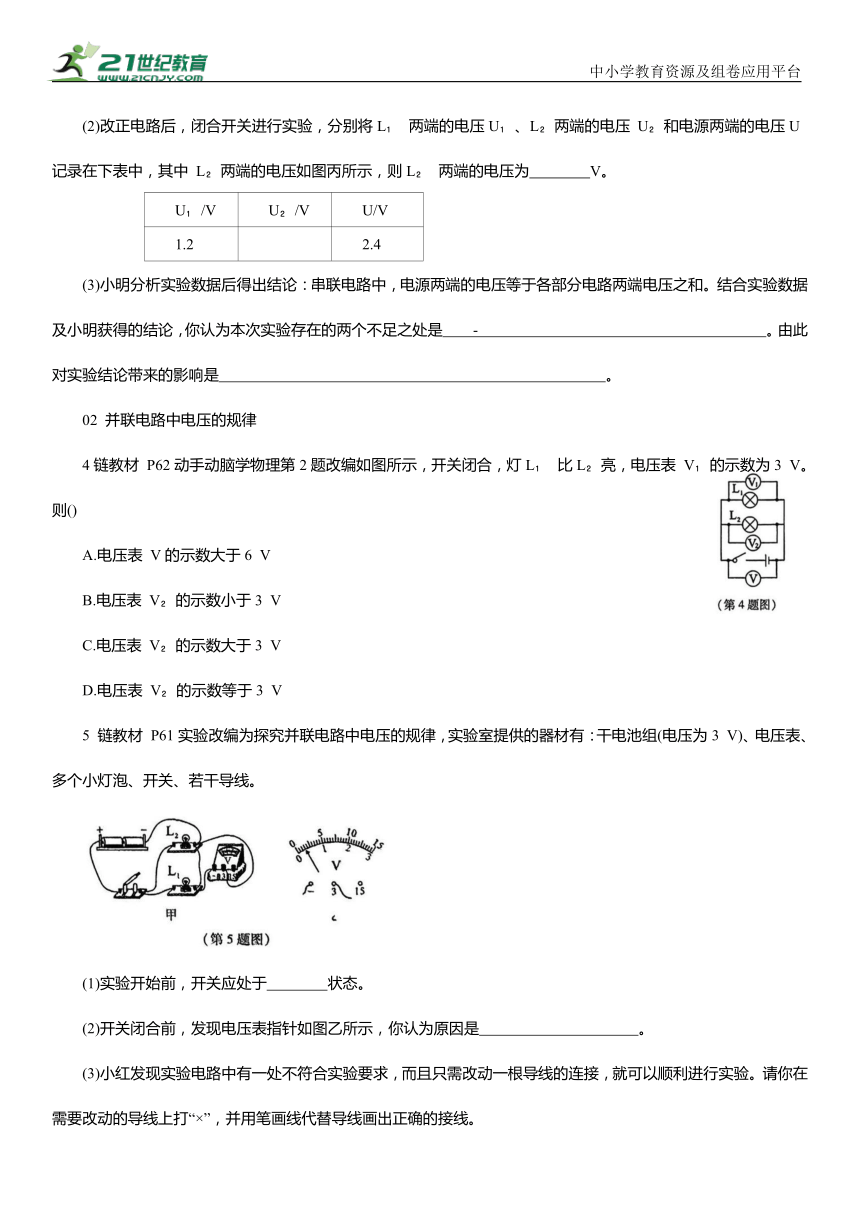

(2)改正电路后，闭合开关进行实验，分别将L 两端的电压U 、L 两端的电压 U 和电源两端的电压U记录在下表中，其中 L 两端的电压如图丙所示，则L 两端的电压为 V。
U /V U /V U/V
1.2 2.4
(3)小明分析实验数据后得出结论：串联电路中，电源两端的电压等于各部分电路两端电压之和。结合实验数据及小明获得的结论，你认为本次实验存在的两个不足之处是 - 。由此对实验结论带来的影响是 。
02 并联电路中电压的规律
4链教材 P62动手动脑学物理第2题改编如图所示，开关闭合，灯L 比L 亮，电压表 V 的示数为3 V。则()
A.电压表 V的示数大于6 V
B.电压表 V 的示数小于3 V
C.电压表 V 的示数大于3 V
D.电压表 V 的示数等于3 V
5 链教材 P61实验改编为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3 V)、电压表、多个小灯泡、开关、若干导线。
(1)实验开始前，开关应处于 状态。
(2)开关闭合前，发现电压表指针如图乙所示，你认为原因是 。
(3)小红发现实验电路中有一处不符合实验要求，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。

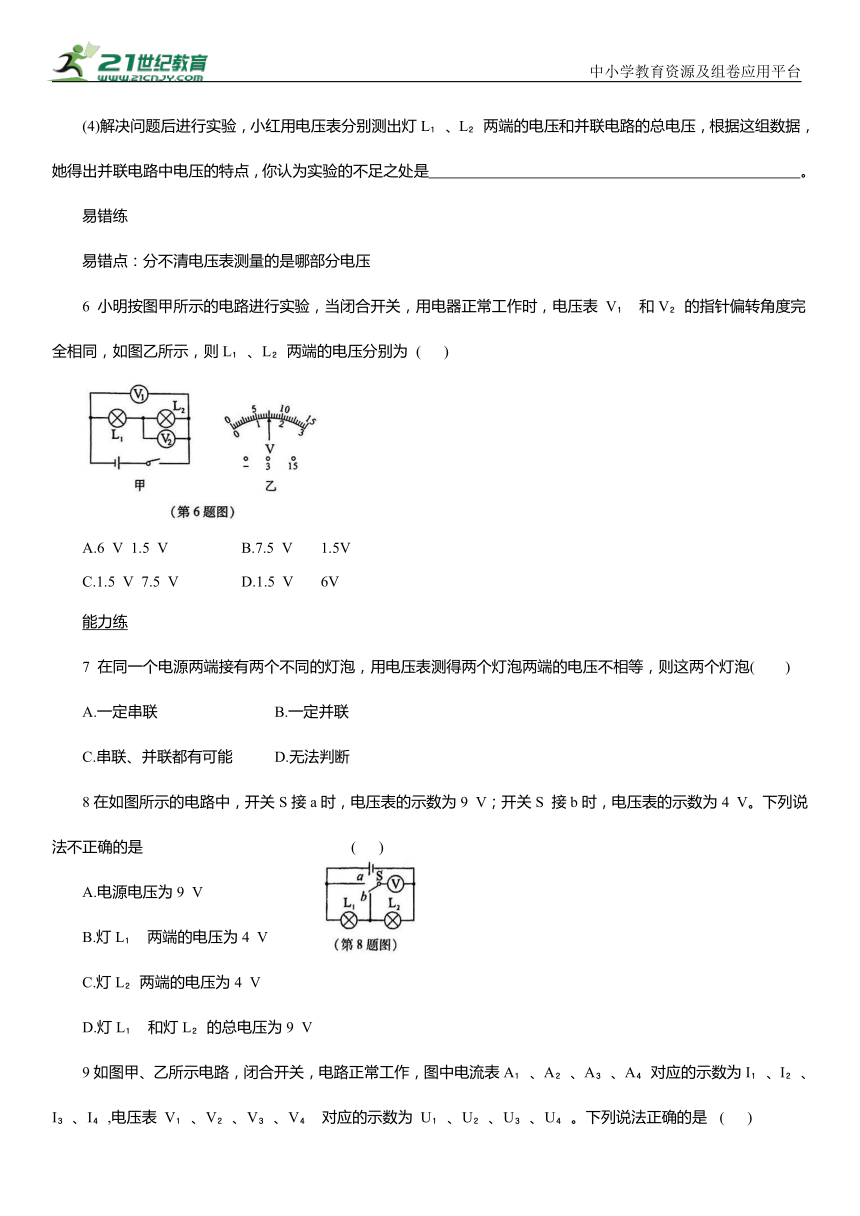

(4)解决问题后进行实验，小红用电压表分别测出灯L 、L 两端的电压和并联电路的总电压，根据这组数据，她得出并联电路中电压的特点，你认为实验的不足之处是 。
易错练
易错点：分不清电压表测量的是哪部分电压
6 小明按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表 V 和V 的指针偏转角度完全相同，如图乙所示，则L 、L 两端的电压分别为 ( )
A.6 V 1.5 V B.7.5 V 1.5V
C.1.5 V 7.5 V D.1.5 V 6V
能力练
7 在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两个灯泡( )
A.一定串联 B.一定并联
C.串联、并联都有可能 D.无法判断
8在如图所示的电路中，开关S接a时，电压表的示数为9 V；开关S 接b时，电压表的示数为4 V。下列说法不正确的是 ( )
A.电源电压为9 V
B.灯L 两端的电压为4 V
C.灯L 两端的电压为4 V
D.灯L 和灯L 的总电压为9 V

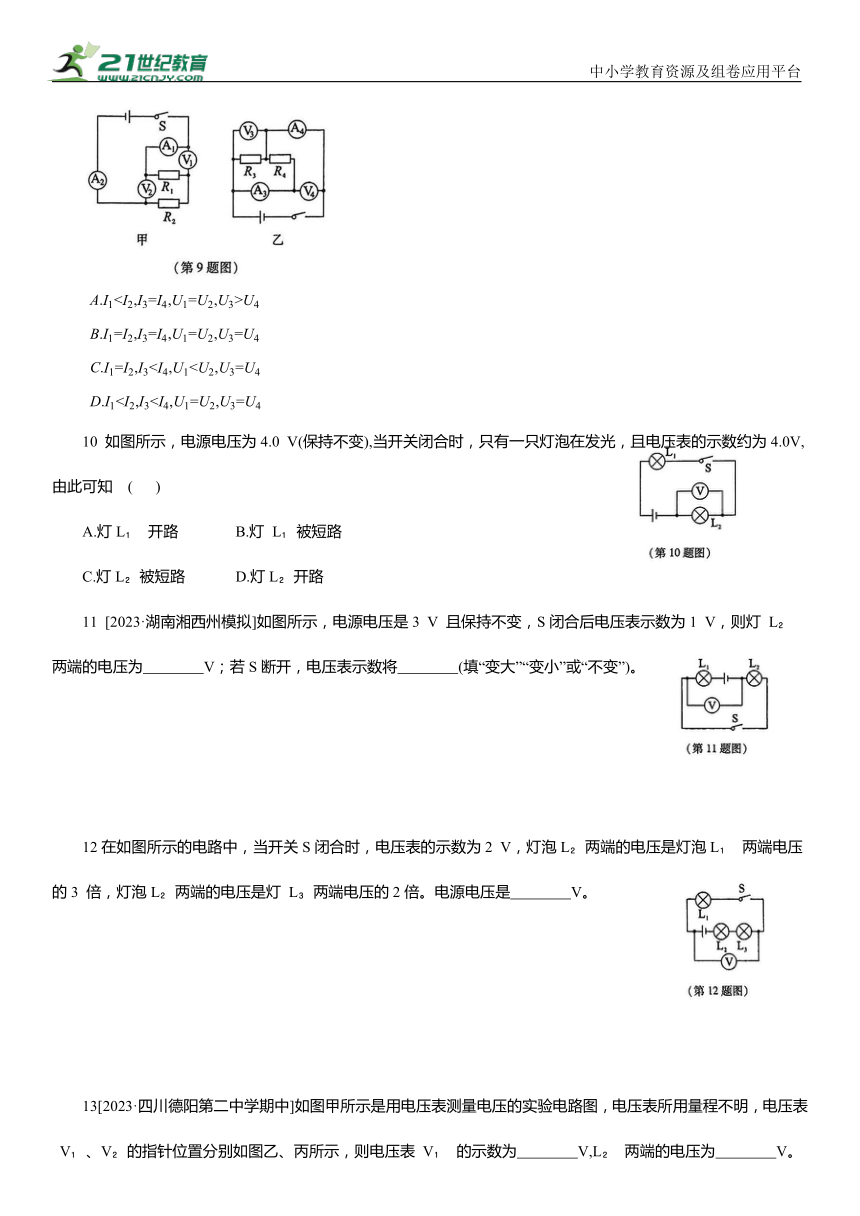

9如图甲、乙所示电路，闭合开关，电路正常工作，图中电流表A 、A 、A 、A 对应的示数为I 、I 、I 、I ,电压表 V 、V 、V 、V 对应的示数为 U 、U 、U 、U 。下列说法正确的是 ( )
10 如图所示，电源电压为4.0 V(保持不变),当开关闭合时，只有一只灯泡在发光，且电压表的示数约为4.0V,由此可知 ( )
A.灯L 开路 B.灯 L 被短路
C.灯L 被短路 D.灯L 开路
11 [2023·湖南湘西州模拟]如图所示，电源电压是3 V 且保持不变，S闭合后电压表示数为1 V，则灯 L 两端的电压为 V；若S断开，电压表示数将 (填“变大”“变小”或“不变”)。
12在如图所示的电路中，当开关S闭合时，电压表的示数为2 V，灯泡L 两端的电压是灯泡L 两端电压的3 倍，灯泡L 两端的电压是灯 L 两端电压的2倍。电源电压是 V。

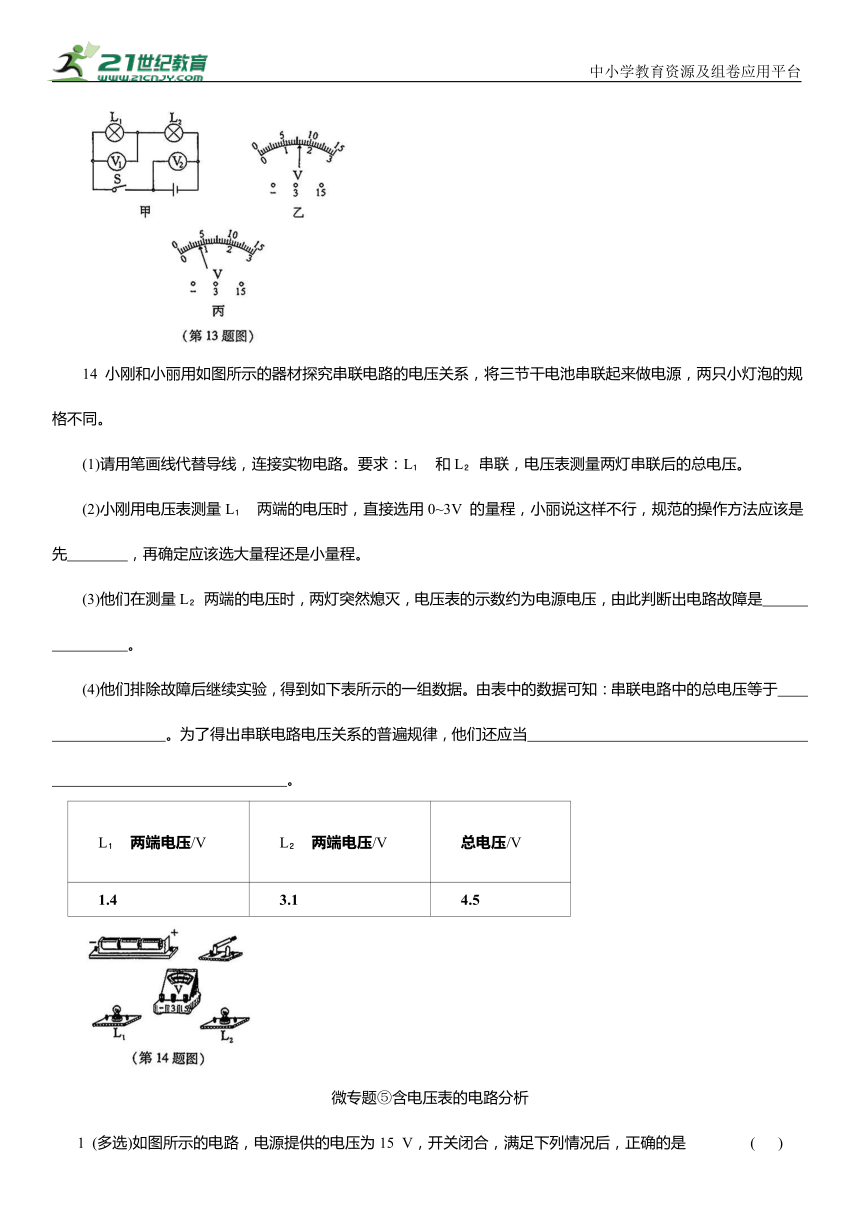

13[2023·四川德阳第二中学期中]如图甲所示是用电压表测量电压的实验电路图，电压表所用量程不明，电压表 V 、V 的指针位置分别如图乙、丙所示，则电压表 V 的示数为 V,L 两端的电压为 V。
14 小刚和小丽用如图所示的器材探究串联电路的电压关系，将三节干电池串联起来做电源，两只小灯泡的规格不同。
(1)请用笔画线代替导线，连接实物电路。要求：L 和L 串联，电压表测量两灯串联后的总电压。
(2)小刚用电压表测量L 两端的电压时，直接选用0~3V 的量程，小丽说这样不行，规范的操作方法应该是先 ，再确定应该选大量程还是小量程。
(3)他们在测量L 两端的电压时，两灯突然熄灭，电压表的示数约为电源电压，由此判断出电路故障是 。
(4)他们排除故障后继续实验，得到如下表所示的一组数据。由表中的数据可知：串联电路中的总电压等于 。为了得出串联电路电压关系的普遍规律，他们还应当 。
L 两端电压/V L 两端电压/V 总电压/V
1.4 3.1 4.5
微专题⑤含电压表的电路分析
1 (多选)如图所示的电路，电源提供的电压为15 V，开关闭合，满足下列情况后，正确的是 ( )
A.若a和b 都连接电压表，a处的电压表示数为12 V，b处的电压表示数为8 V，则L 、L 、L 两端的电压分别为7 V、5 V、3 V
B.若a 和 b 都连接电流表，干路电流为1.5 A,a 的示数为0.8 A,b 的示数为1.2 A,则流过L 的电流为0.7 A,流过L 的电流为0.5 A
C.若a处连接电压表，b处连接电流表，则L 两端的电压为15 V
D.若将L 替换为电压表，且a、b都连接电流表，则L 和 L 并联，且电流表示数相同，电压表测量的是电源电压
2小明连接了如图所示的实物图，若要使电路中灯 L 与 L 串联,则开关 S 闭合，开关S (填“断开”或“闭合”);当开关全部闭合时，甲电压表的示数为2.8V；当开关S 闭合，S 断开时，甲电压表示数为1.2 V,则此时L 两端电压为 V。
第2节 串、并联电路中电压的规律
1. B解析电池组由两节新干电池串联组成，则电源电压U=1.5 V×2=3 V,而( ，由题图可知，两灯泡串联，电压表测 L 两端的电压，则L 两端的电压 即电压表的示数为2 V。故选 B。
2. C解析探究串联电路的电压规律时，需要换用不同规格的灯泡多次实验，使实验结论具有普遍性。故选C。
3.(1)断开开关，电压表换用0~3V 的量程(2)1.2(3)选用了相同规格的灯泡做实验；只测出一组实验数据，实验次数太少 实验结论不具有普遍性 解析(1)由题图乙可知，电压表的量程选择过大，导致电压表的指针偏转角度过小，故小明下一步应该进行的操作是断开开关，电压表换用0~3V的小量程。(2)由(1)可知，电压表选用的是0~3V 的量程，由题图丙可知，电压表的分度值为0.1 V,示数为1.2 V。(3)L 和L 两端电压相等，说明小明选择了规格相同的灯泡进行实验，并且只测量了一组实验数据就得出结论，这样得出的结论不具有普遍性，应该换用不同规格的灯泡多次实验。
4. D 解析由题图可知,L 和L 并联,电压表 V 测量电源电压，电压表 V 测量 L 两端的电压，电压表V 测量L 两端的电压。由并联电路中各支路两端的电压相等，且都等于电源电压可知，电压表V、电压表 V 和电压表 V 的示数相等，都为3 V,故D 正确。
5.(1)断开 (2)电压表的指针未调零 (3)如答图所示 (4)只凭一组实验数据得出的结论不具有普遍性解析(1)为了保护电路，实验开始前，开关应处于断开状态。(2)开关闭合前，发现电压表指针未指在零刻线，说明电压表的指针未调零。(3)由题图可知，电压表反接且被短路，无法测量用电器两端的电压；应将与电压表“+”接线柱相连的导线从 L 的右接线柱改接到 L 的左端，如答图所示。(4)她只做了一次实验，而没有进行多次测量，只凭一组实验数据得出的结论不具有普遍性。为了避免实验的偶然性，得出普遍规律，应换用不同规格的灯泡多次实验。
6. A解析两灯串联，电压表V 测电源电压，电压表V 测 L 两端电压。根据串联电路电压的规律可知，电压表V 的示数大于 V 的示数，因电压表V 和V 的指针偏转角度完全相同，故V 选用的是大量程,分度值为0.5V,电压为7.5 V;V 选用的是小量程,分度值为0.1 V,电压为1.5 V,即L 两端的电压为1.5V；根据串联电路电压的规律可知 L,两端的电压为7.5 V-1.5 V=6 V。故 A正确。
满分攻略
电压表测量对象的判断 (1)短路法：假设电压表短路，哪些用电器受到影响，或者不工作，电压表就测谁。 (2)滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端，抱住谁就测谁，但不能测电源+用电器两端的电压。 (3)无源法(串联)：电压表的两端接入电路后，将串联电路分为两部分，所测量的为没有电源的那部分电路。
7. A解析若两个灯泡并联，灯泡两端的电压一定相同；如果两个灯泡两端的电压不相等，两个灯泡的连接方式一定是串联。故选A。
8. B解析当开关S接a时，两灯串联，电压表测电源电压，故电源电压U=9 V，则灯L 和灯L 的总'电压为 9 V,故 A、D 说法正确;当开关 S 接 b时，两灯仍然串联，电压表测灯L 两端的电压，即灯L 两端的电压 故C 说法正确；由串联电路的总电压等于各部分电路两端的电压之和可知，灯L 两端的电压 5 V,故 B 说法错误。
满分攻略
串、并联电路中电压的规律
串联电路中，各用电器两端的电压之和为电源电压，若其中一个用电器两端的电压减小，则其他用电器两端的总电压必然增大，但各用电器两端的电压之和是不变的。并联电路中各支路两端的电压相等，且都等于电源电压。
9.破题思路
解析电压表在电路中相当于断路，电流表在电路中相当于导线；由题图甲可知，R 与R 串联，电压表 V 测 R 两端的电压，电压表 V 测电源两端的电压，电流表 A 、A 均测电路中的电流，由串联电路中各处的电流相等，且总电压等于各分电压之和可知， 故 A、B、D 错误；由题图乙可知，R 与R 并联，电流表A 测 R 所在支路的电流，电流表A 测干路电流，电压表V 、V 均测电源电压，由并联电路中干路电流等于各支路电流之和，且各支路两端的电压相等可知,I 10. B解析 电路是串联电路，电压表测量L 两端的电压，当开关闭合时，只有一只灯泡在发光，说明电路是短路不是开路；电压表的示数约为4.0 V,说明L 两端有电压,L 不是短路,则 L 短路。故选B。
11.1变大 解析 由题图可知，闭合开关后，灯L 与L 串联，电压表测灯 L 两端的电压，电压表示数是1 V，则灯L 两端的电压是1 V；断开开关，电压表测电源两端电压，此时电压表示数为3 V，所以断开开关后，电压表示数将变大。
12.11 解析由题图可知，三只灯泡串联，电压表测量灯泡L 两端电压，即( ，由灯泡L 两端的电压是灯泡L 两端电压的3倍可得，灯泡 L 两端的电压 由灯泡L 两端的电压是灯泡 L 两端电压的2倍可得，灯泡L 两端的电压 因为三只灯泡串联，所以电源电压 6 V+3 V=11 V。
13. 1.6 2.4 解析 由电路图可知,灯 L 、L 串联，电压表 V 测电源电压，电压表 V 测灯L 两端的电压。由串联电路两端电压等于各部分电压之和可知，电压表V 的示数大于 V 的示数；由题图乙和丙知，V 的指针偏转角度比 V 的小，所以电压表 V 选择的量程是0~15 V，分度值为0.5 V,示数为4 V,即电源电压U=4 V;电压表 V 选择的量程是 0 ~3V，分度值为0.1 V,示数为1.6V,即灯 L 两端的电压 1.6V，由串联电路的电压特点可知，灯L 两端的电压
14.(1)如答图所示
(2)用大量程试触
(3)L 开路 (4)各部分电路两端的电压之和 用不同规格的灯泡，或者改变电源电压,进行多次实验 解析 (1)L 和 L 串联,将电源、开关、L 、L 依次连接起来。电压表测量两灯串联后的总电压，将电压表并联在两灯两端，即电压表测电源电压。电源由三节干电池串联组成，则电源电压约为4.5V，所以电压表选用0~15 V量程。实物图如答图所示。(2)当使选择量程时，应注意电源电压的大小
用电压表测量L 两端电压时，如不能估计测量值的大小，应采用试触法选择合适的量程，即先用0~15 V 的量程测量，如果示数小于3 V,再改用0~3 V 量程测量。(3)当测量 L 两端的电压时，两灯突然熄灭，说明电路中有开路，电压表的示数约为电源电压，说明电压表和电源之间的电路是通路。由此可知，电路故障为L 开路。(4)由题表中数据可得，串联电路中的总电压等于各部分电路两端电压之和。为了得出串联电路电压关系的普遍规律，应用不同规格的灯泡，或者改变电源电压，进行多次测量。
微专题5 含电压表的电路分析
1. ABC 解析 若 a 和b 都连接电压表，由题图可知，三灯串联，a处电压表测 L 和 L 的总电压，b处电压表测 L 和L 的总电压，根据串联电路的电压规律可得： ①,U。= ③，解方程组可得， 故 A 正确。若a和b都连接电流表，由题图可知，三灯并联，a处电流表测 L 和 L 的总电流，b处电流表测 L 和L 的总电流，根据并联电路的电流规律可得： ④,I =I +I =0.8 A ⑤, ⑥,解方程组可得 I =0.7 A,I =0.5A,I =0.3 A,故 B 正确。若a连接电压表，b连接电流表，由题图可知，L 和 L 被短路，只有L 接在电路中，此时L 两端的电压等于电源电压，为15 V，故 C 正确。若将 L 替换为电压表，且a、b都连接电流表，则 L 和L 并联，a处电流表测 L 所在支路的电流，b处电流表测干路电流，电压表测电源电压，由并联电路的电流规律知，b处电流表示数应大于a处电流表示数，故D错误。
2.断开 1.6 解析 若要使电路中灯 L 与 L 串联，则电路中电流的路径只有一条，先后经过这两个灯泡，所以应使开关S 闭合，开关S 断开；当开关全部闭合时，灯泡L 被短路，电路为L 的简单电路，甲电压表测量的是电源电压，所以电源电压U=2.8 V;当开关S 闭合,S 断开时,灯L 与L 串联，甲电压表测量的是灯泡 L 两端的电压，此时电压表示数 两端电压 U-U =2.8V-1.2 V=1.6 V。
