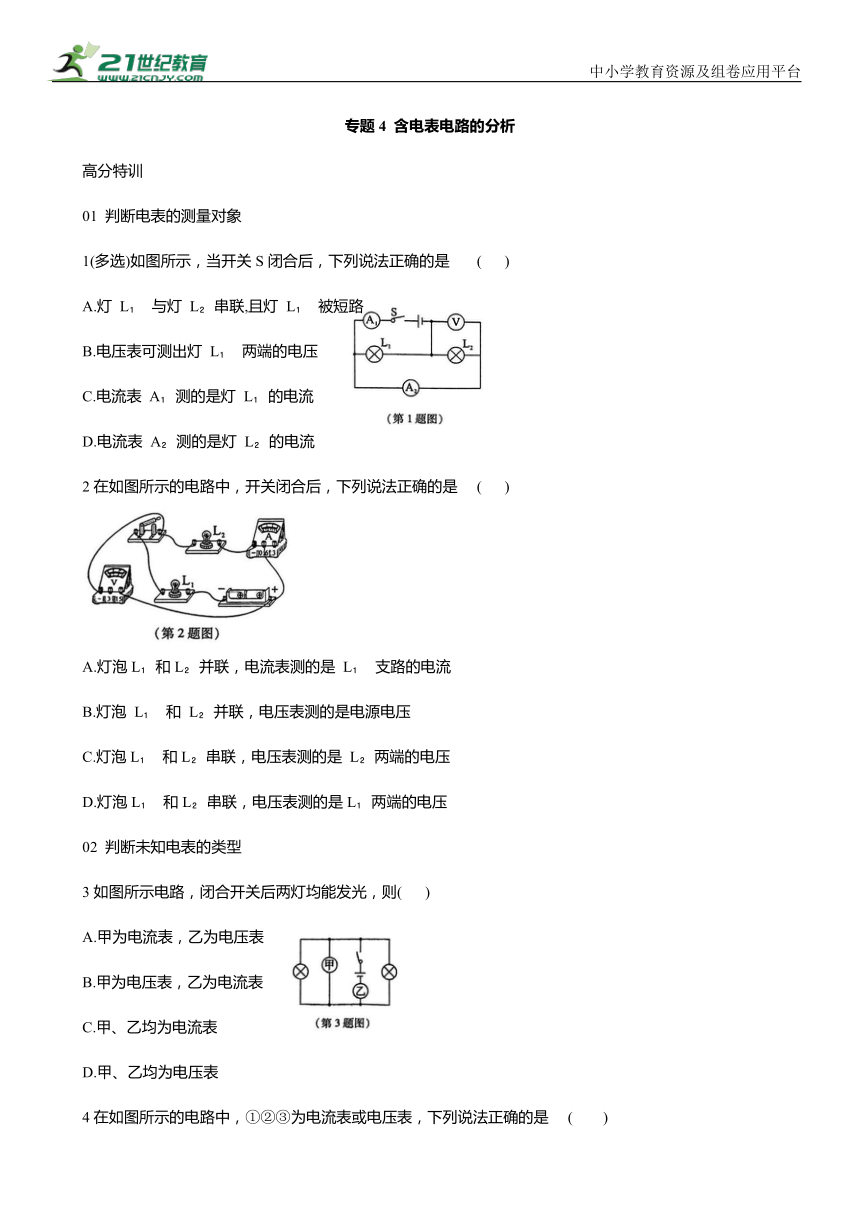

专题4 含电表电路的分析
高分特训
01 判断电表的测量对象
1(多选)如图所示，当开关S闭合后，下列说法正确的是 ( )
A.灯 L 与灯 L 串联,且灯 L 被短路
B.电压表可测出灯 L 两端的电压
C.电流表 A 测的是灯 L 的电流
D.电流表 A 测的是灯 L 的电流
2在如图所示的电路中，开关闭合后，下列说法正确的是 ( )
A.灯泡L 和L 并联，电流表测的是 L 支路的电流
B.灯泡 L 和 L 并联，电压表测的是电源电压
C.灯泡L 和L 串联，电压表测的是 L 两端的电压
D.灯泡L 和L 串联，电压表测的是L 两端的电压
02 判断未知电表的类型
3如图所示电路，闭合开关后两灯均能发光，则( )
A.甲为电流表，乙为电压表
B.甲为电压表，乙为电流表
C.甲、乙均为电流表
D.甲、乙均为电压表

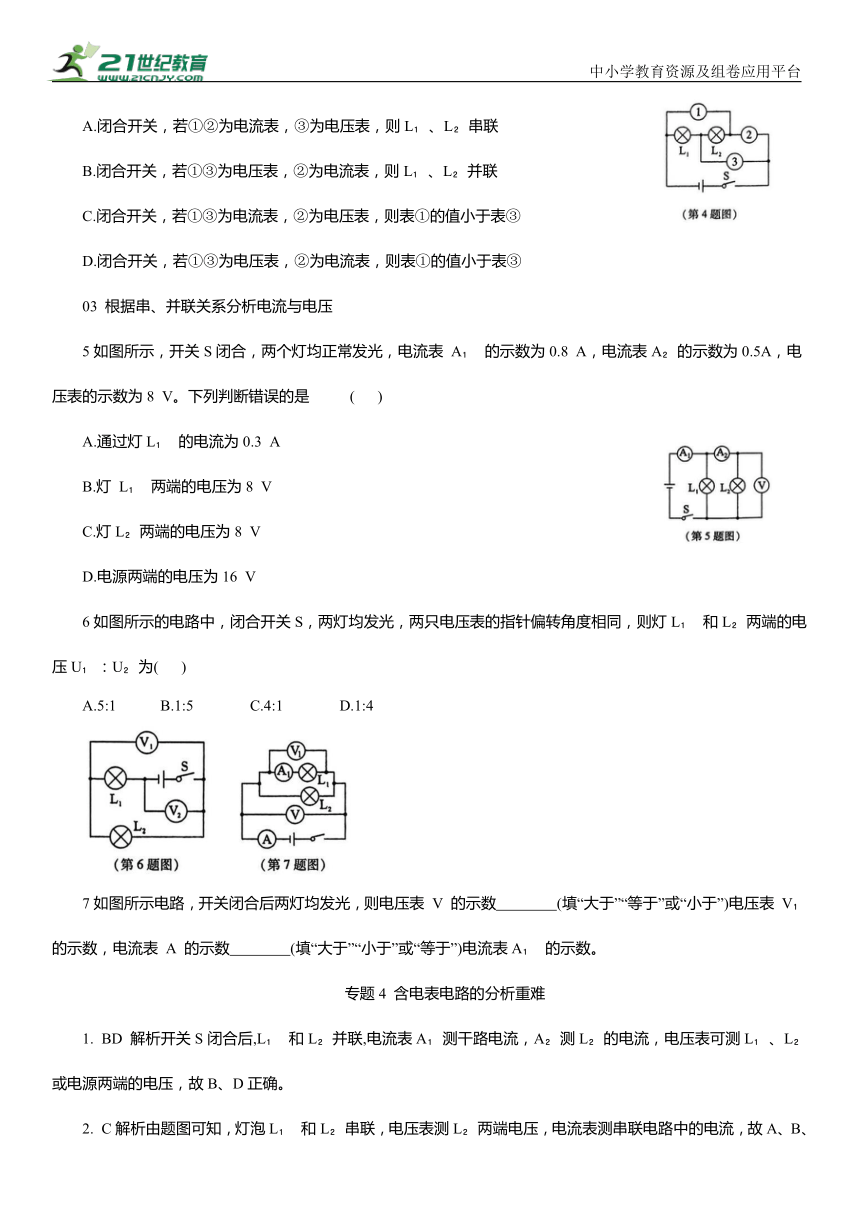

4在如图所示的电路中，①②③为电流表或电压表，下列说法正确的是 ( )
A.闭合开关，若①②为电流表，③为电压表，则L 、L 串联
B.闭合开关，若①③为电压表，②为电流表，则L 、L 并联
C.闭合开关，若①③为电流表，②为电压表，则表①的值小于表③
D.闭合开关，若①③为电压表，②为电流表，则表①的值小于表③
03 根据串、并联关系分析电流与电压
5如图所示，开关S闭合，两个灯均正常发光，电流表 A 的示数为0.8 A，电流表A 的示数为0.5A，电压表的示数为8 V。下列判断错误的是 ( )
A.通过灯L 的电流为0.3 A
B.灯 L 两端的电压为8 V
C.灯L 两端的电压为8 V
D.电源两端的电压为16 V
6如图所示的电路中，闭合开关S，两灯均发光，两只电压表的指针偏转角度相同，则灯L 和L 两端的电压U ：U 为( )
A.5:1 B.1:5 C.4:1 D.1:4
7如图所示电路，开关闭合后两灯均发光，则电压表 V 的示数 (填“大于”“等于”或“小于”)电压表 V 的示数，电流表 A 的示数 (填“大于”“小于”或“等于”)电流表A 的示数。
专题4 含电表电路的分析重难
1. BD 解析开关S闭合后,L 和L 并联,电流表A 测干路电流，A 测L 的电流，电压表可测L 、L 或电源两端的电压，故B、D正确。
2. C解析由题图可知，灯泡L 和L 串联，电压表测L 两端电压，电流表测串联电路中的电流，故A、B、D 错误,C正确。
3. B解析由题图可知，乙电表与电源串联在一起，所以乙电表一定是电流表，故A、D错误；甲电表与左边的灯并联，如果甲为电流表，左边的灯将被短路，故甲电表为电压表，故B 正确，C错误。
4. C解析 闭合开关，若①②为电流表，③为电压表，则电流从电源正极流出流过开关、②和①位置的电流表后流回电源负极，电源短路，故A 错误。闭合开关，若①③为电压表，②为电流表，则电流从电源正极流出，流过开关、②位置的电流表、灯L 、灯L 后,流回电源负极,即 L 、L 串联,表①测电源电压，表③测 L 两端的电压，由串联电路电压规律可知，表①的值大于表③，故B、D错误。闭合开关，若①③为电流表，②为电压表，则电流从电源正极流出，流过开关、③位置的电流表后分成两支，一支流过灯L ，一支流过灯L 、①位置的电流表，最后两支汇合在一起流回电源负极，即L 、L 并联，表②测 L 两端的电压，表③测干路电流，表①测支路L 的电流，由干路电流等于各支路电流之和可知，表①的值小于表③，故C 正确。故选 C。
5. D解析由题图可知，两灯并联，电流表A 测量通过灯 L 的电流，电流表 A 测量干路中的电流，电压表测L 两端电压。根据并联电路电流的特点可得，通过灯 L 的电流 0.5 A=0.3 A,故 A 判断正确。电压表测量灯泡L 两端的电压，根据并联电路电压特点可知，电源电压和灯L 两端的电压也是8 V，故B、C判断正确，D判断错误。
满分攻略
含有电流表、电压表的电路分析步骤
(1)去掉电压表，视电流表为导线，分析电路的串、并联情况；(2)逐个去掉电流表，不能工作的用电器为电流表的测量对象；(3)逐个放回电压表，找到与其并联的用电器，判断其测量对象；(4)根据串、并联电路的电流、电压规律分析计算。
6. C 解析由题图知，闭合开关S，L 与L 串联，电压表 V 测电源电压，电压表 V 测 L 两端的电压；两灯均发光且两个电压表指针偏转角度相同，故V 选用的是大量程，V 选用的是小量程，
串联电路中总电压大于各用电器两端电压且电压表 V 的示数是电压表 V 示数的5倍，即U=5U ,则L 两端的电压 4U ，故L 和L 两端的电压之比( 故选C。
7.等于 大于 解析 由题图可知，L 、L 并联，电流表A 测量干路电流，电流表 A 与L 串联，测量通过L 所在支路的电流；电压表 V 并联在电源两端，测电源电压，电压表 V 并联在L 所在支路两端，测L 两端电压。根据并联电路电压特点(各支路两端电压都等于电源电压)可知，电压表V 的示数等于电压表 V 的示数；根据并联电路电流规律(干路电流等于各支路电流之和)可知，电流表A的示数大于电流表A 的示数。
