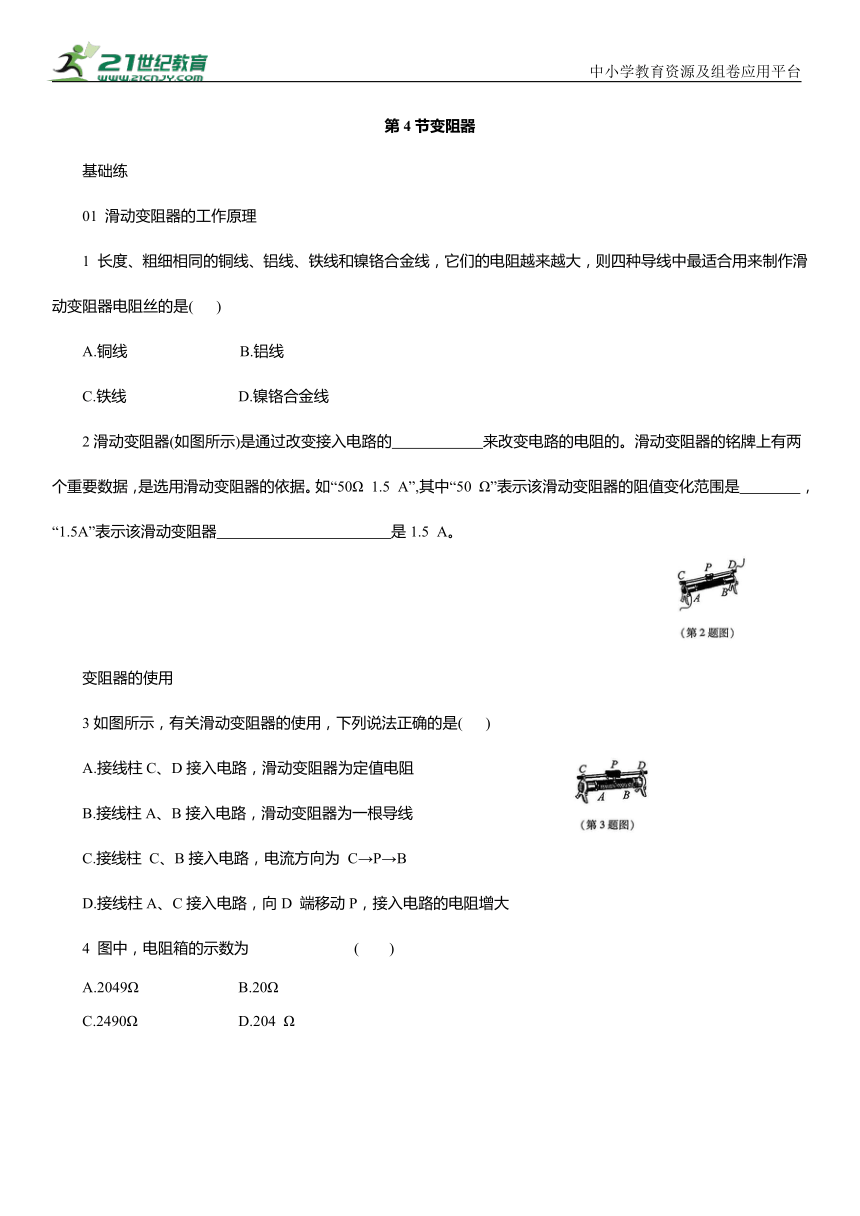

第4节变阻器
基础练
01 滑动变阻器的工作原理
1 长度、粗细相同的铜线、铝线、铁线和镍铬合金线，它们的电阻越来越大，则四种导线中最适合用来制作滑动变阻器电阻丝的是( )
A.铜线 B.铝线
C.铁线 D.镍铬合金线
2滑动变阻器(如图所示)是通过改变接入电路的 来改变电路的电阻的。滑动变阻器的铭牌上有两个重要数据，是选用滑动变阻器的依据。如“50Ω 1.5 A”,其中“50 Ω”表示该滑动变阻器的阻值变化范围是 ，“1.5A”表示该滑动变阻器 是1.5 A。
变阻器的使用
3如图所示，有关滑动变阻器的使用，下列说法正确的是( )
A.接线柱C、D接入电路，滑动变阻器为定值电阻
B.接线柱A、B接入电路，滑动变阻器为一根导线
C.接线柱 C、B接入电路，电流方向为 C→P→B
D.接线柱A、C接入电路，向D 端移动P，接入电路的电阻增大

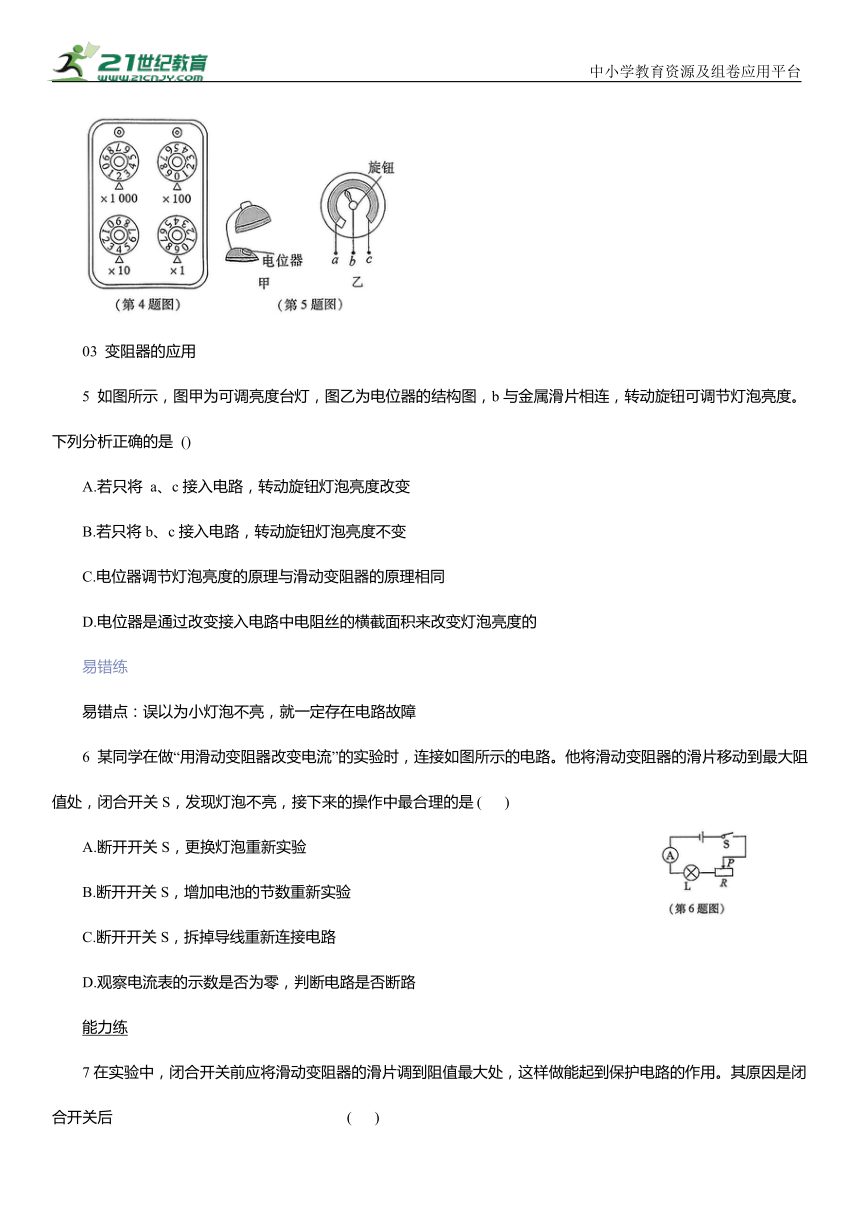

4 图中，电阻箱的示数为 ( )
A.2049Ω B.20Ω
C.2490Ω D.204 Ω
03 变阻器的应用
5 如图所示，图甲为可调亮度台灯，图乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是 ()
A.若只将 a、c接入电路，转动旋钮灯泡亮度改变
B.若只将b、c接入电路，转动旋钮灯泡亮度不变
C.电位器调节灯泡亮度的原理与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
易错练
易错点：误以为小灯泡不亮，就一定存在电路故障
6 某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路。他将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作中最合理的是 ( )
A.断开开关S，更换灯泡重新实验
B.断开开关S，增加电池的节数重新实验
C.断开开关S，拆掉导线重新连接电路
D.观察电流表的示数是否为零，判断电路是否断路
能力练
7在实验中，闭合开关前应将滑动变阻器的滑片调到阻值最大处，这样做能起到保护电路的作用。其原因是闭合开关后 ( )
A.通过电路的电流最小
B.滑动变阻器两端电压最小
C.滑动变阻器电阻发热最大
D.电源两端的电压最小

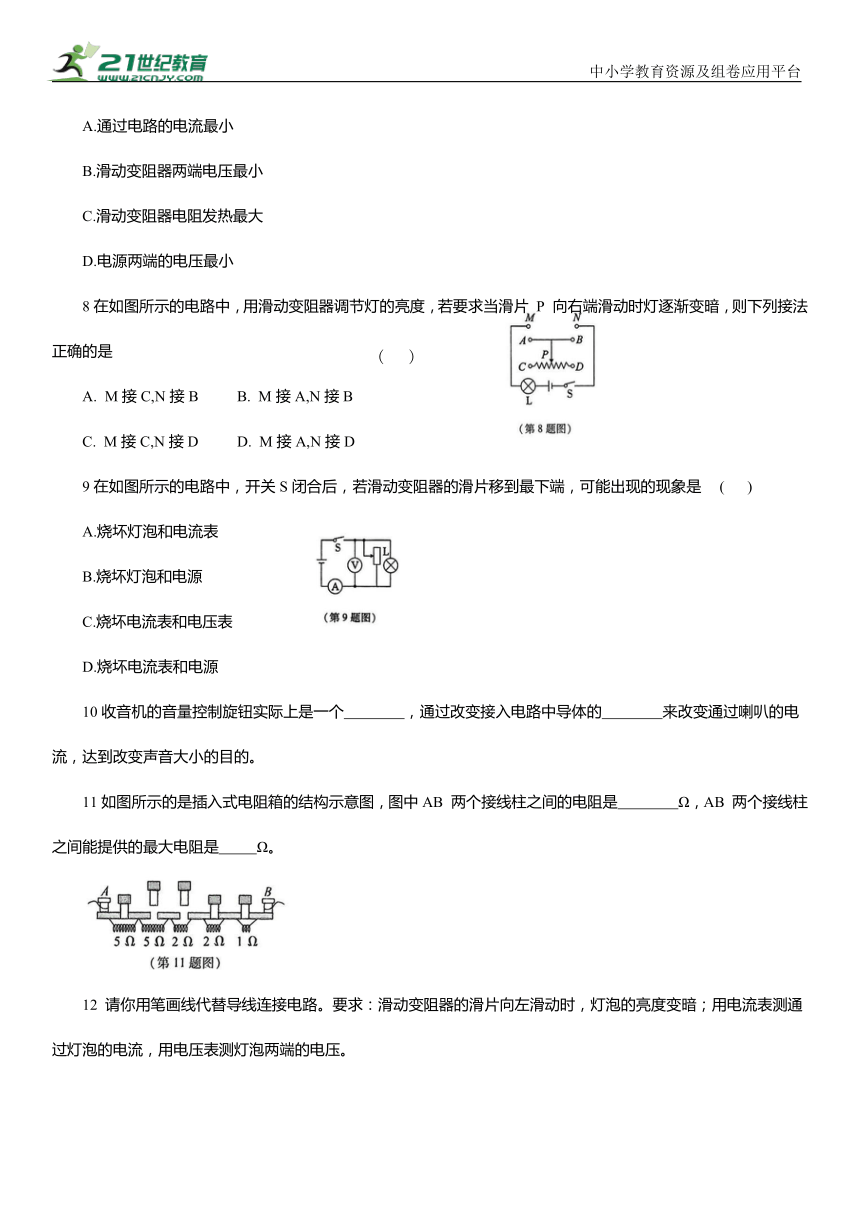

8在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求当滑片 P 向右端滑动时灯逐渐变暗，则下列接法正确的是
A. M接C,N接B B. M接A,N接B
C. M接C,N接D D. M接A,N接D
9在如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是 ( )
A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源
10收音机的音量控制旋钮实际上是一个 ，通过改变接入电路中导体的 来改变通过喇叭的电流，达到改变声音大小的目的。
11如图所示的是插入式电阻箱的结构示意图，图中AB 两个接线柱之间的电阻是 Ω，AB 两个接线柱之间能提供的最大电阻是 Ω。
12 请你用笔画线代替导线连接电路。要求：滑动变阻器的滑片向左滑动时，灯泡的亮度变暗；用电流表测通过灯泡的电流，用电压表测灯泡两端的电压。
培优练
13 某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
(1)闭合开关前，应移动滑片P，使滑动变阻器连入电路中的电阻 。闭合开关后，要想让灯更亮些，则应将滑片 P 向 移动。
(2)若实验中电流不超过0.6A，请用笔画线将实物图连接起来。
(3)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P时，看到灯忽亮又忽灭，这可能是 。
第4节 变阻器
1. D解析制作滑动变阻器电阻丝的材料应选择导电能力较弱的，即相同条件下电阻较大的。故选D。
2.电阻丝的长度 0~50 Ω 允许通过的最大电流 解析滑动变阻器是通过改变接入电路中电阻丝的长度来改变电路的电阻的。滑动变阻器上标有“50 Ω 1.5 A”的字样，其含义是该滑动变阻器的阻值变化范围是0~50Ω，允许通过的最大电流是1.5 A。
3. D解析 接线柱 C、D接入电路时，相当于一段导线，故A 错误；接线柱A、B接入电路时，滑动变阻器接入电路的电阻最大，移动滑片，阻值不变，相当于定值电阻，故B 错误；接线柱 C、B接入电路，电流通过滑动变阻器的方向是由电源的正负极判定的，与滑动变阻器的接法无关，故C 错误；接线柱A、C接入电路，向D端移动P，滑动变阻器接入电路中的电阻丝长度变长，电阻增大，故D正确。
4. A解析由题图可知，电阻箱接入电路的电阻R=2×1 000 Ω+0×100 Ω+4×10 Ω+9×1 Ω=2049Ω。故选A。
5. C解析若只将a、c接入电路，电位器的全部电阻丝都接入电路，转动旋钮不能改变电路中的电流，则不能改变灯泡的亮度，故A 错误；若只将b、c接入电路，滑片右边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路中的电流发生变化，灯泡的亮度发生变化，故B 错误；电位器与滑动变阻器一样，都是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路中的电流达到改变灯泡亮度的目的，故C正确，D错误。
6. D解析若电路发生断路，更换灯泡或增加电池数量，灯泡同样不发光，故A、B错误。如果灯丝断了，拆掉导线重新连接电路，灯泡仍然不亮，故C 错误。该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示数，说明电路出现断路，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑动变阻器的滑片观察灯泡是否发光，故D 正确。
7. A 在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电路中的电流最小，起到保护电路的作用，故A 正确。
8. A解析 滑动变阻器的滑片右移，灯泡变暗，电路中电流变小，说明滑片右移时滑动变阻器接入电路中的电阻变大，接入电路的电阻丝变长，因此滑动变阻器下面的接线柱一定接 C，上面的接线柱接A或B。故选A。
9.破题思路
D 解析 当滑动变阻器的滑片移至最下端时，会造成电源短路，可能烧坏电流表和电源。故选D。
10.滑动变阻器 长度 解析 收音机的音量控制旋钮实际上是一个滑动变阻器，它通过改变接入电路中导体的长度来改变电阻大小，从而改变电流大小，达到改变了声音大小的目的。
11.715 解析当铜塞插入时，该铜塞下方的电阻就会被短路，当铜塞被拔出时，铜塞下方的电阻接入电路；由题图知，此时只有5Ω和2Ω的两根电阻接入电路，则AB 两个接线柱之间的电阻是7 Ω；当5个铜塞都拔出时，总电阻最大，最大电阻R=5 Ω+5Ω+2Ω+2Ω+1Ω=15Ω。
12.如答图所示
13.(1)最大 左 (2)如答图所示(3)滑动变阻器下端两个接线柱同时接入电路 滑动变阻器上端两个接线柱同时接入电路 滑动变阻器滑片接触不良解析(1)为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处；要使灯更亮，应增大电路中的电流，所以电路中的电阻应减小，故滑动变阻器的滑片应向左移动。(2)由题意可知，电流表应选用0~0.6A 量程，实物电路如答图所示。(3)甲同学无论怎样移动滑片，灯泡的亮度都不发生变化，且亮度很暗，可能是滑动变阻器下端两个接线柱同时接入电路；乙同学无论怎样移动滑片，灯泡都很亮，可能是滑动变阻器上端两个接线柱同时接入电路；丙同学缓慢移动滑片，看到灯忽亮忽灭，可能是由滑动变阻器滑片接触不良引起的。
