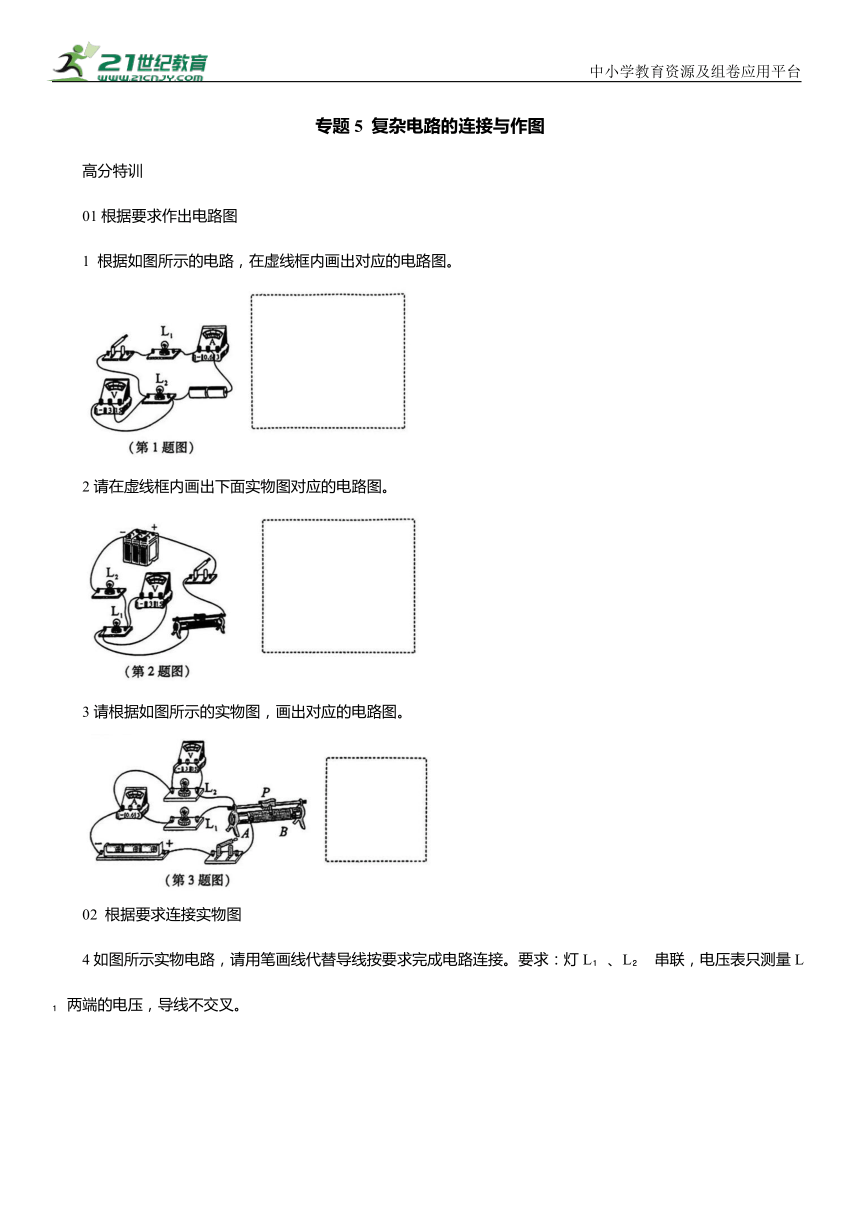

专题5 复杂电路的连接与作图
高分特训
01根据要求作出电路图
1 根据如图所示的电路，在虚线框内画出对应的电路图。
2请在虚线框内画出下面实物图对应的电路图。
3请根据如图所示的实物图，画出对应的电路图。
02 根据要求连接实物图

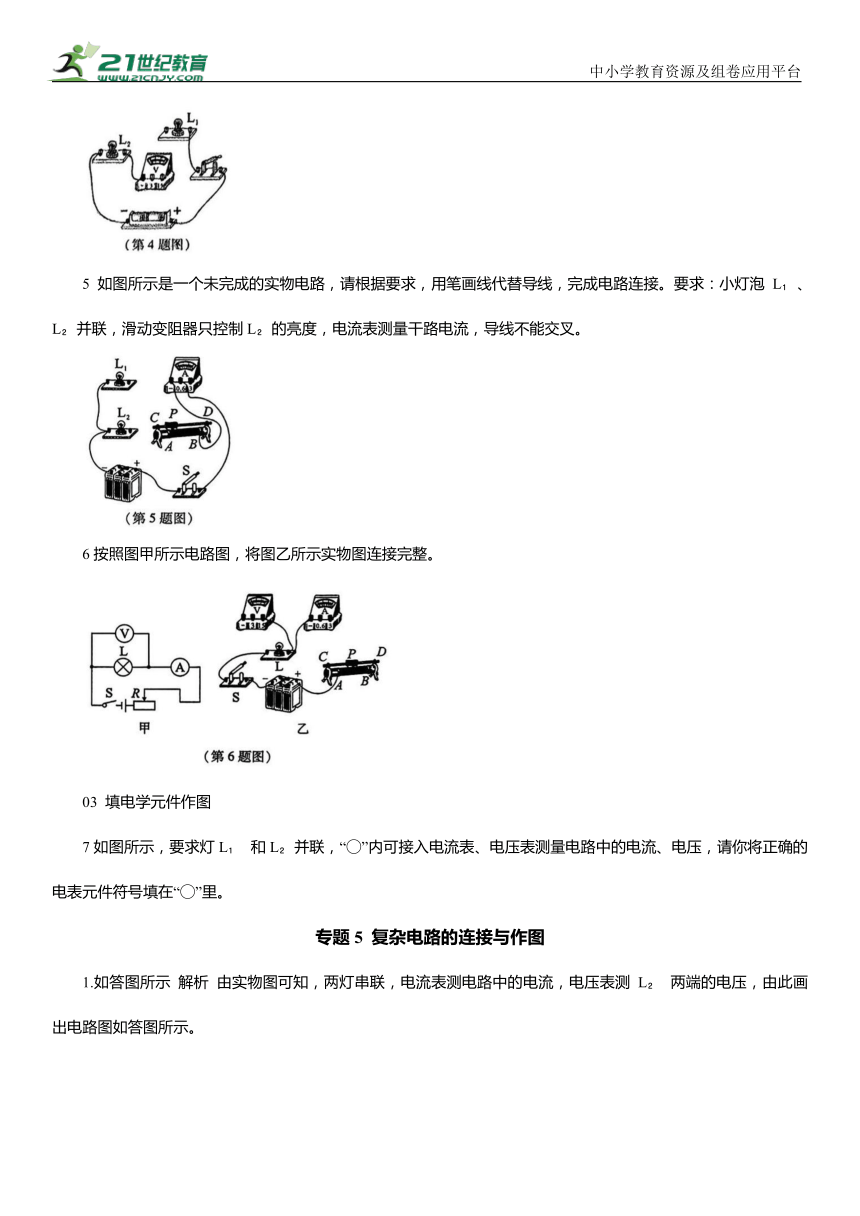

4如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 、L 串联，电压表只测量L 两端的电压，导线不交叉。
5 如图所示是一个未完成的实物电路，请根据要求，用笔画线代替导线，完成电路连接。要求：小灯泡 L 、L 并联，滑动变阻器只控制L 的亮度，电流表测量干路电流，导线不能交叉。
6按照图甲所示电路图，将图乙所示实物图连接完整。
03 填电学元件作图
7如图所示，要求灯L 和L 并联，“ ”内可接入电流表、电压表测量电路中的电流、电压，请你将正确的电表元件符号填在“ ”里。
专题5 复杂电路的连接与作图
1.如答图所示 解析 由实物图可知，两灯串联，电流表测电路中的电流，电压表测 L 两端的电压，由此画出电路图如答图所示。
2.如答图所示 解析由实物图知，闭合开关后，电流从电源正极出发，经开关、滑动变阻器、灯泡L 、L 回到电源负极，电压表并联在灯泡 L 两端，电路图如答图所示。
3.如答图所示 解析 由实物图知，两灯并联后再与滑动变阻器串联，开关在干路上，电流表在 L 所在支路上，电压表并联在L 两端。
4.如答图所示
5.如答图所示 解析 灯泡L 与L 并联，滑动变阻器控制灯泡L 的亮度，因此滑动变阻器与灯泡L 串联，电流表测干路电流，应接在干路上，如答图所示。
6.如答图所示解析 题图中，R与灯L串联，电流表测电路中的电流，电压表与灯 L并联测灯L两端的电压，电流表可选用大量程与灯L串联，实物图连接如答图所示。
满分攻略
根据电路图连接实物图的步骤
(1)分析电路图。(2)连接除电压表以外的电路。(3)并联接入电压表。
7.如答图所示 解析 要求灯 L 和L 并联，观察题图，开关S闭合后，电流的路径应该有两条，分别经过两个灯泡，那么最右侧的电表为电流表，流过电流表后，分成两条路径，流过灯 L 的电流回到电源负极，流过灯L 的电流，还要经过最左端的电表，它应该为电流表，不是电压表，否则这条支路相当于断路，最后中间的电表应该为电压表，否则最左端为电流表，中间也为电流表，电路处于短路状态，不符合题意；综上所述，最左端为电流表，中间为电压表，最右端为电流表，如答图所示。
8.如答图所示 解析 电压表应与用电器并联，由题图可知，左右两个位置分别与灯泡和滑动变阻器串联，故不可能是电压表，电压表应在中间的位置。根据向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大可知，滑动变阻器接入电路中的电阻变大，电压表测的是滑动变阻器两端的电压，则左侧的位置是电源，右侧的位置是电流表。如答图所示。
8在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后，向右移动滑动变阻器的滑片 P，电流表示数变小，电压表的示数变大。
