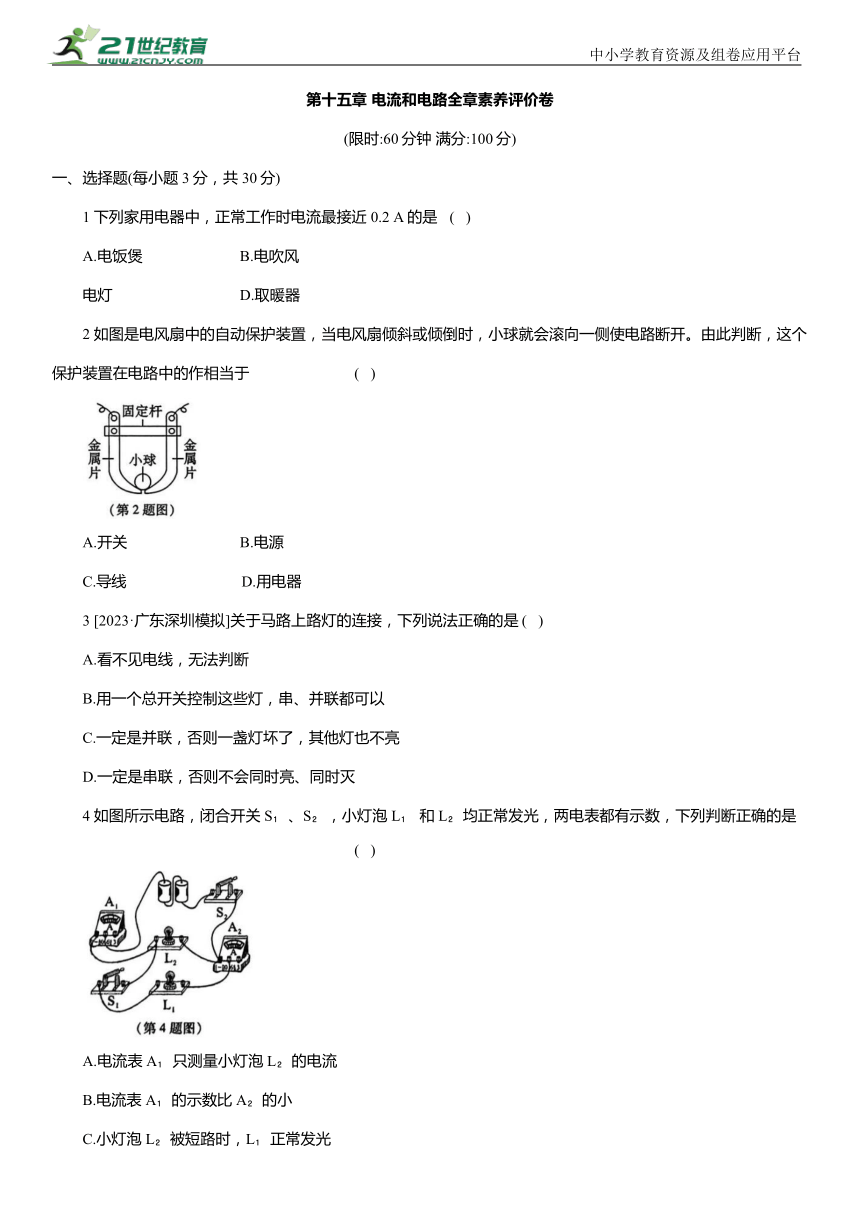

第十五章 电流和电路全章素养评价卷
(限时:60分钟 满分:100分)
一、选择题(每小题3分，共30分)
1 下列家用电器中，正常工作时电流最接近0.2 A的是 ( )
A.电饭煲 B.电吹风
电灯 D.取暖器
2 如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断开。由此判断，这个保护装置在电路中的作相当于 ( )
A.开关 B.电源
C.导线 D.用电器
3 [2023·广东深圳模拟]关于马路上路灯的连接，下列说法正确的是 ( )
A.看不见电线，无法判断
B.用一个总开关控制这些灯，串、并联都可以
C.一定是并联，否则一盏灯坏了，其他灯也不亮
D.一定是串联，否则不会同时亮、同时灭
4 如图所示电路，闭合开关S 、S ，小灯泡 L 和L 均正常发光，两电表都有示数，下列判断正确的是 ( )
A.电流表A 只测量小灯泡L 的电流
B.电流表A 的示数比A 的小
C.小灯泡L 被短路时，L 正常发光
D.只闭合开关S ，L 正常发光

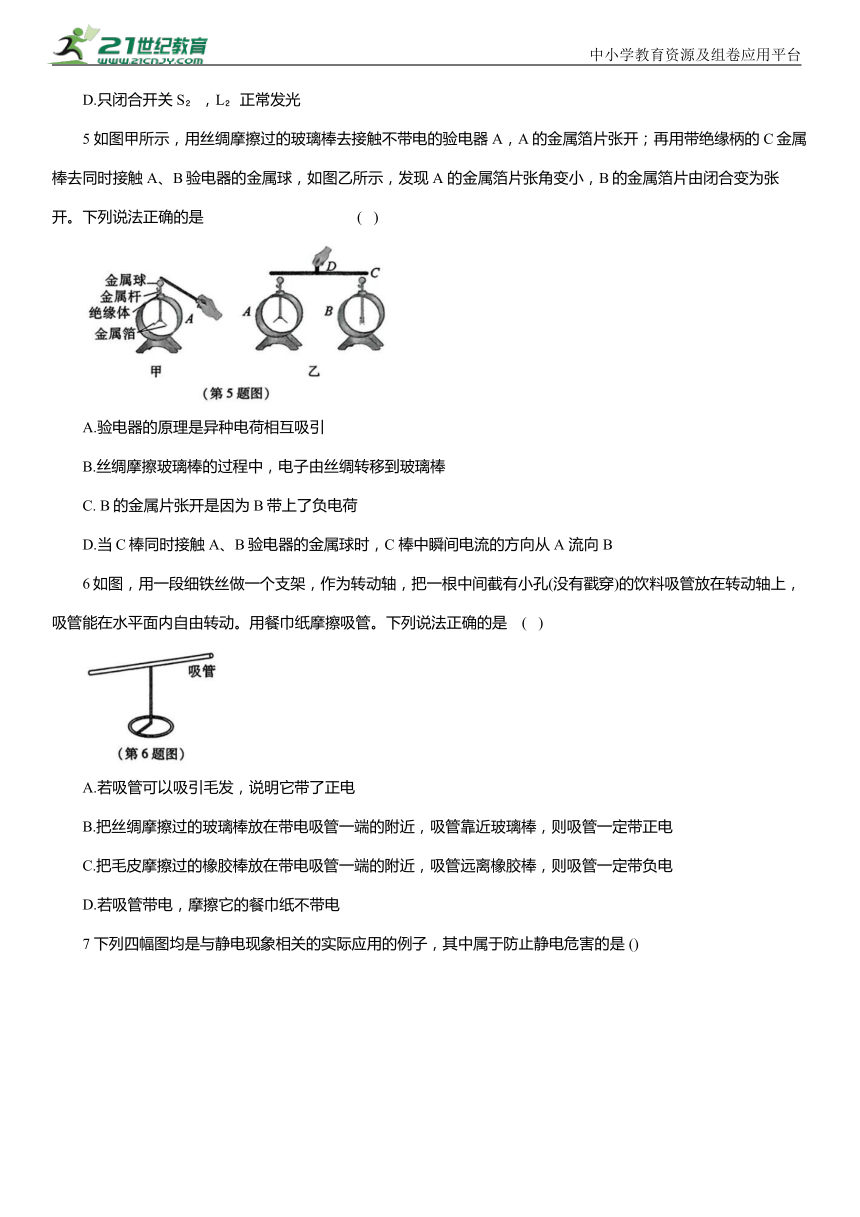

5 如图甲所示，用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张开；再用带绝缘柄的C金属棒去同时接触A、B验电器的金属球，如图乙所示，发现A 的金属箔片张角变小，B的金属箔片由闭合变为张开。下列说法正确的是 ( )
A.验电器的原理是异种电荷相互吸引
B.丝绸摩擦玻璃棒的过程中，电子由丝绸转移到玻璃棒
C. B的金属片张开是因为 B带上了负电荷
D.当C棒同时接触A、B验电器的金属球时，C 棒中瞬间电流的方向从A 流向 B
6如图，用一段细铁丝做一个支架，作为转动轴，把一根中间截有小孔(没有戳穿)的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管。下列说法正确的是 ( )
A.若吸管可以吸引毛发，说明它带了正电
B.把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，吸管靠近玻璃棒，则吸管一定带正电
C.把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，吸管远离橡胶棒，则吸管一定带负电
D.若吸管带电，摩擦它的餐巾纸不带电
7 下列四幅图均是与静电现象相关的实际应用的例子，其中属于防止静电危害的是 ()
8 如图所示的电路，闭合开关S后，只有一个灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是( )
A. L 断路 B. L 断路
C. L 短路 D. L 短路
9 [2023·黑龙江绥化模拟]将两个电流表分别接入如图甲所示的两个位置测量电流，闭合开关后电流表A 和A 指针偏转分别如图乙所示，下列说法正确的是 ( )
A.电流表 A 测量通过灯L 的电流
B.电流表A 的示数可能为0.24 A
C.电流表A 的示数一定为2 A
D.通过灯L 的电流可能为0.12 A

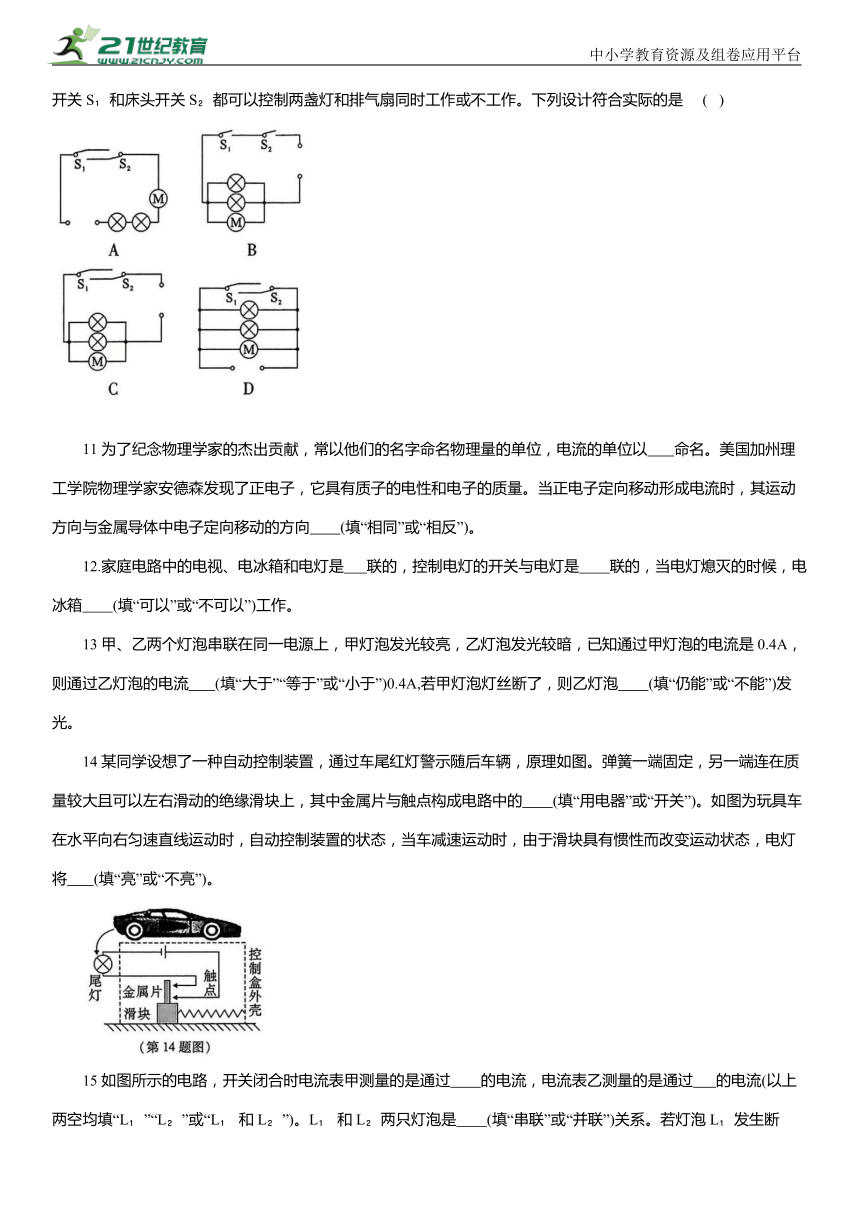

10.小融在某酒店住宿时发现，酒店洗手间有一个镜前灯、一个吸顶灯和一个排气扇(电动机)，洗手间门口的开关S 和床头开关S 都可以控制两盏灯和排气扇同时工作或不工作。下列设计符合实际的是 ( )
11 为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位，电流的单位以 命名。美国加州理工学院物理学家安德森发现了正电子，它具有质子的电性和电子的质量。当正电子定向移动形成电流时，其运动方向与金属导体中电子定向移动的方向 (填“相同”或“相反”)。
12.家庭电路中的电视、电冰箱和电灯是 联的，控制电灯的开关与电灯是 联的，当电灯熄灭的时候，电冰箱 (填“可以”或“不可以”)工作。
13 甲、乙两个灯泡串联在同一电源上，甲灯泡发光较亮，乙灯泡发光较暗，已知通过甲灯泡的电流是0.4A，则通过乙灯泡的电流 (填“大于”“等于”或“小于”)0.4A,若甲灯泡灯丝断了，则乙灯泡 (填“仍能”或“不能”)发光。
14 某同学设想了一种自动控制装置，通过车尾红灯警示随后车辆，原理如图。弹簧一端固定，另一端连在质量较大且可以左右滑动的绝缘滑块上，其中金属片与触点构成电路中的 (填“用电器”或“开关”)。如图为玩具车在水平向右匀速直线运动时，自动控制装置的状态，当车减速运动时，由于滑块具有惯性而改变运动状态，电灯将 (填“亮”或“不亮”)。

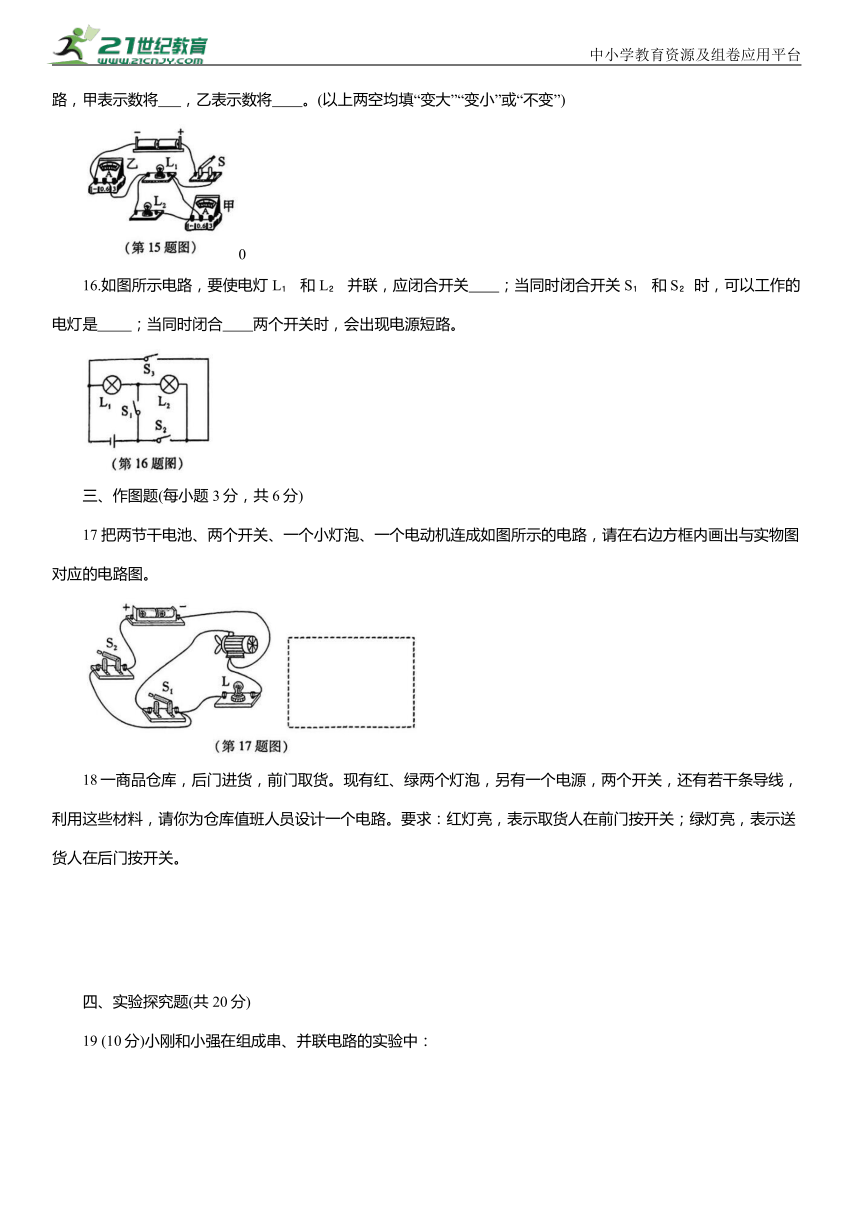

15 如图所示的电路，开关闭合时电流表甲测量的是通过 的电流，电流表乙测量的是通过 的电流(以上两空均填“L ”“L ”或“L 和 L ”)。L 和L 两只灯泡是 (填“串联”或“并联”)关系。若灯泡L 发生断路，甲表示数将 ，乙表示数将 。(以上两空均填“变大”“变小”或“不变”)
0
16.如图所示电路，要使电灯 L 和L 并联，应闭合开关 ；当同时闭合开关S 和S 时，可以工作的电灯是 ；当同时闭合 两个开关时，会出现电源短路。
三、作图题(每小题3分，共6分)
17 把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，请在右边方框内画出与实物图对应的电路图。
18一商品仓库，后门进货，前门取货。现有红、绿两个灯泡，另有一个电源，两个开关，还有若干条导线，利用这些材料，请你为仓库值班人员设计一个电路。要求：红灯亮，表示取货人在前门按开关；绿灯亮，表示送货人在后门按开关。
四、实验探究题(共20分)
19 (10分)小刚和小强在组成串、并联电路的实验中：
(1)在连接电路过程中，开关应该是 的。
(2)小刚连接了如图所示电路，如果合上开关，出现的现象是 。
(3)小刚想将电路全部拆散，重新连接，小强认为只需拆除 这一根导线，就能成为串联电路。小强将多余的导线拆除以后，闭合开关S时，灯L 、L 都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L 亮。对此，下列判断中正确的是 。
A.灯L 断路 B.灯L 断路
C.开关S断路 D.灯L 短路
(4)小强认为，在小刚最初连接的电路中，如果只改动一根导线，电路就能成为两灯并联的电路，请在图中要移接的导线上打上“×”，并画出改动后的导线。
20 (10分)在“探究并联电路电流规律”的实验中，如图甲所示是实验电路图。
(1)在连接电路过程中，电流表应 (填“串联”或“并联”)在被测电路中；若要测干路电流，电流表应接在图中的 (填“A”“B”或“C”)处。
(2)在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，由于不知道通过灯泡电流的大小，应该用 法选择电流表的量程。
(3)按电路图连好实物电路后，闭合开关，A、B两处的电流表的示数分别为0.3A 和0.4A，C处电流表的示数如图丙所示，请补充完成下表。
物理量 I /A I /A I/A
测量值 0.3 0.4
结论
五、计算题(10分)
21 认真观察图甲，分析并解答下列问题：
(1)当只闭合S 时，若电流表 A 的示数为0.5 A，则通过L 的电流是多少
(2)当只闭合S 、S 时，电流表A 示数如图乙所示，电流表A 的示数为0.5A，则通过L 、L 的电流分别是多少
(3)当开关S 、S 、S 都闭合时，会出现什么情况
全章素养评价卷
一、1. C解析 根据生活经验，正常工作时电流接近0.2A 的用电器是电灯，故选 C。
2. A解析由题图知，当电风扇没有倾斜时，其能够正常工作，说明电路是通路状态；当电风扇发生倾斜或倾倒时，小球就会滚向一侧使电路断开，此时电风扇不能工作，处于断路状态，所以该保护装置在电路中的作用相当于开关，故选 A。
开关是控制电路通断的装置
3. C解析 马路上的路灯虽然能同时亮、同时灭，但它们互不影响，能独立工作，路灯中的某盏灯坏了，其他灯仍能正常工作，因此路灯是并联的，并且一个开关控制整个电路。故选C。
4. D 解析由题图可知，小灯泡L 、L 并联，开关S 在干路上，开关S 在L 所在的支路上，电流表A 在干路上，电流表A 在 L 所在的支路上，则电流表A 的示数比A 的大，故A、B错误。小灯泡L 被短路时，L 也短路，小灯泡L 、L 均不能正常工作，故C 错误。只闭合开关S ，L 所在的支路断路，L 所在的支路不受影响，L 仍正常发光，故D正确。
5. D解析带电体接触验电器的金属球，电荷传到验电器的两片金属箔上，金属箔带同种电荷而张开，所以验电器的工作原理是同种电荷相互排斥，故A 错误；丝绸摩擦玻璃棒的过程中，玻璃棒失去电子，带正电，丝绸得到电子，带负电，电子由玻璃棒转移到丝绸，故B错误；丝绸摩擦过的玻璃棒带正电，用丝绸摩擦过的玻璃棒去接触不带电的验电器A，验电器A会与玻璃棒带同种电荷，即验电器A带正电荷，验电器B 不带电，当用 C 棒连接验电器A 和B 时，验电器B 上的自由电子会转移到验电器A 上，验电器B 的金属片都带上正电荷，因相互排斥而张开，故C 错误；验电器A 带正电荷，验电器B不带电，当用C 棒连接验电器A和B时，验电器B 上的自由电子会转移到验电器A上，因为金属导体中，自由电子定向移动方向和电流方向相反，所以 C 棒中瞬间电流的方向从A流向B，故D 正确。故选D。
6. C 若吸管可以吸引毛发，说明它带了电，但不一定是正电，因为带电体能吸引轻小物体，故A 错误；丝绸摩擦过的玻璃棒带正电，把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，吸管靠近玻璃棒，由于异种电荷相互吸引，则吸管可能带负电，又由于带电体可以吸引轻小物体，则吸管也可能不带电，故B错误；毛皮摩擦过的橡胶棒带负电，把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，吸管远离橡胶棒，由于同种电荷相互排斥，则吸管一定带负电，故C 正确；摩擦的实质是电荷的转移，吸管与餐巾纸摩擦，吸管带电，则餐巾纸一定带电，故D 错误。故选C。
7. D解析静电喷涂作业时，喷枪喷出的油漆微粒带同种电荷，因相互排斥而散开形成雾状，被喷涂的物体与油漆带异种电荷，对雾状油漆产生引力，把油漆吸到表面，属于静电应用，故A 不符合题意；静电除尘时除尘器中的空气被电离，烟雾颗粒吸附电子而带负电，颗粒向电源正极运动，属于静电应用，故B不符合题意；静电复印是利用异种电荷相互吸引而使碳粉吸附在纸上，属于静电应用，故C 不符合题意；油罐车上的拖地铁链是为了把车上的静电导走，属于防止静电危害，故D符合题意。故选 D。
8. B解析 由题图可知，两个灯泡并联，电流表 A 测量通过L 的电流，电流表 A 测量干路中的电流。若L 断路，则灯泡L 不发光，电流表 A 没有示数，故A 说法错误；若L 断路，则灯泡 L 不发光，灯泡L 发光，电流表A 和电流表A 都测量通过L 的电流，它们的示数相等，故B说法正确；
若L 或L 短路，则两个灯泡都不发光，电源短路，故C、D说法错误。
9. D解析由题中电路图可知，两灯并联，电流表A 测 L 所在支路的电流，电流表 A 测干路电流，故A 错误；由于并联电路中干路电流等于各支路电流之和，且电流表 A 偏转的角度比电流表A 小，则电流表A 、A 可能都选小量程或都选大量程，也可能A 选小量程，A 选大量程，则电流表A 的示数可能为0.28 A 或1.4 A,电流表 A 的示数可能为0.4 A 或2 A,故 B、C 错误;通过灯L 的电流可能为0.4 A-0.28 A=0.12 A,也可能为2 A-0.28 A=1.72 A,还可能为2 A-1.4 A=0.6 A,故 D 正确。
10. C 解析 洗手间门口的开关S 和床头开关S 都可以控制两盏灯和排气扇同时工作或不工作，这说明这两个开关与三个用电器之间是串联的，而三个用电器是并联的，故C符合题意。
二、11.安培 相反 解析为了纪念物理学家安培，以安培命名电流的单位。正电荷定向移动的方向是电流的方向；正电子带正电，所以正电子定向移动的方向与金属导体中电子定向移动的方向相反。
12.并串 可以 解析家庭电路中，电视、电冰箱和电灯独立工作，互不影响，因此它们是并联的；电灯的开关可以控制电灯，所以它们是串联的；由于并联电路各用电器工作时互不影响，则当电灯熄灭的时候，电冰箱可以工作。
13.等于 不能 解析 两灯泡串联，串联电路中电流处处相等，故通过乙灯泡的电流等于通过甲灯泡的电流，为0.4A；串联电路中只有一条电流路径，若甲灯泡灯丝断了，则整个电路都没有电流，故乙灯泡不能发光。
14.开关 亮 解析 自动控制系统中，起控制作用的都是开关，所以金属片和触点构成开关；因为玩具车和滑块一起向前运动，当车减速时，滑块由于惯性还以较大的速度向前运动，从而使金属片和触点接触，电路变为通路，电灯发光。
15. L L 和L 并联 不变 变小 解析 开关闭合后，电流从电源正极流出，经过开关分为两路，一路流向电流表甲、灯泡L ，另一路流向灯泡L ，然后两路汇合经电流表乙流向电源负极，因此两灯并联连接；电流表乙测量的是通过灯泡L 和L 的总电流，电流表甲测量的是通过灯泡L 的电流。若L 发生断路，通过L 的电流为0，由于L 与L 并联，互不影响，所以通过L 的电流不变，故电流表甲的示数不变，电流表乙的示数变小。
16. S 、S L S 、S 解析 要使两灯并联,电流从电源正极流出需要经过开关S ，然后分别经过电灯L 和电灯L 、开关S ，再流回电源负极，因此应闭合开关S 、S ；当同时闭合开关S 和S 时，电流从电源正极流出经过S 、电灯L 回到电源负极，只有电灯L 可以工作；当同时闭合开关S 、S 时，电流不经过用电器直接从电源的正极流出，流入电源负极，从而造成电源短路，故不能同时闭合开关S 、S 。
三、17.如答图所示 解析由题图知，小灯泡与电动机并联，开关S 位于干路上，S 位于电动机所在的支路上，如答图所示。
18.如答图所示解析 由题意可知，两个灯泡为并联关系，且各有一个开关控制，即红灯受前门开关控制，绿灯受后门开关控制。电路图如答图所示。
四、19.(1)断开(2分)
(2)电源短路(2分)
(3)c(2分) B(2分)
(4)如答图所示(2分)
解析(1)连接电路时，为了保护电路元件，开关应处于断开状态。(2)由题图可知，如果合上开关，电源两极将直接被导线连接起来，造成电源短路。
(3)由题图可知，拆除c这一根导线，电流从电源正极依次经过开关、两灯回到电源负极，两灯串联连接；小强将多余的c导线拆除以后，闭合开关S时，灯L 、L 都不亮，说明电路出现了断路；用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好；接触C、D两点时，两灯也不亮，说明灯L 完好；接触E、F 两点时，只有灯 L 亮，说明灯L 断路，故选 B。(4)使两灯并联，电流需从电源的正极出发，经开关后分成两路，分别流入两灯，然后汇合回到电源的负极，如答图所示。
20.(1)串联(1分) C(2分) (2)电流表的正、负接线柱接反了(2分) 试触(1分) (3)0.7(2分) (2分)解析(1)电流表与待测电路串联，故若要测量干路电流，则电流表应接在题图甲中的C点。(2)在测量A 处的电流时，发现电流表指针位置如题图乙所示，原因是电流表的正、负接线柱接反了；在不知道电流大小的情况下应先用大量程试触。(3)因为C处是干路，干路电流大于各支路的电流，根据电流表指针的位置可知，电流表应该选用大量程,分度值为 0. 1 A,示数为 0.7 A;因为0.3 A+0.4 A=0.7 A,所以可以得出结论:并联电路中干路电流等于各支路电流的和，即I=
五、21.解(1)当只闭合S 时,此时灯泡L 与L 串联,电流表A 的示数为0.5A, (2分)根据串联电路电流特点可知，通过 L 的电流I_{1} = 0 . 5 A ; (2分)
(2)当只闭合S 和S 时，两灯泡并联，电流表A 测干路电流，电流表 A 测 L 所在支路电流，由题图乙可知，电流表 A 选择的量程为 0 ~0.6 A,分度值为0.02 A,则通过L 的电流I =0.26 A, (2分)
根据并联电路电流特点可知，通过 L 的电流I '=1-I =0.5 A-0.26 A=0.24 A。 (2分)
(3)当S 、S 、S 同时闭合时，电源的两极被导线直接连通，电路会发生短路。 (2分)
