专题3 电路的识别与设计
高分特训

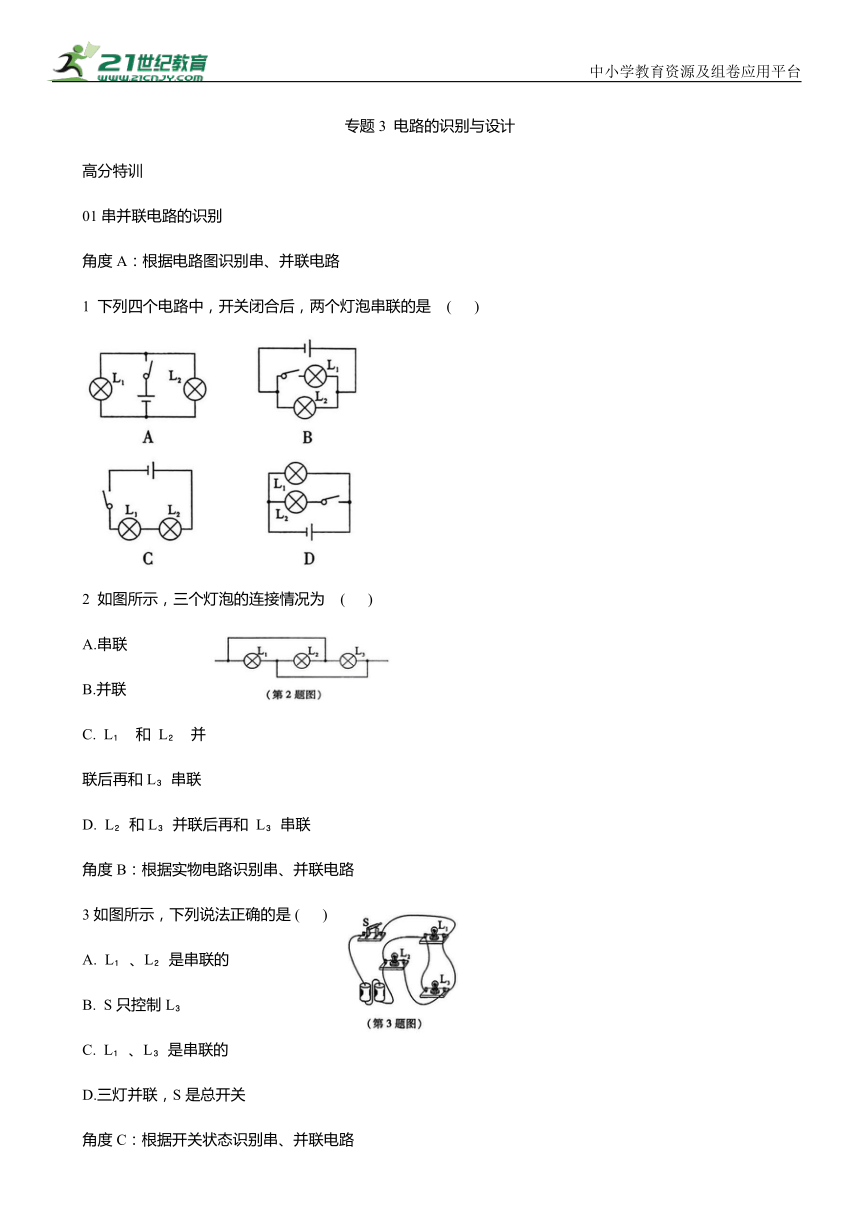

01串并联电路的识别
角度A：根据电路图识别串、并联电路
1 下列四个电路中，开关闭合后，两个灯泡串联的是 ( )
2 如图所示，三个灯泡的连接情况为 ( )
A.串联
B.并联
C. L 和 L 并
联后再和L 串联
D. L 和L 并联后再和 L 串联
角度B：根据实物电路识别串、并联电路
3如图所示，下列说法正确的是 ( )
A. L 、L 是串联的
B. S只控制L
C. L 、L 是串联的
D.三灯并联，S是总开关
角度C：根据开关状态识别串、并联电路

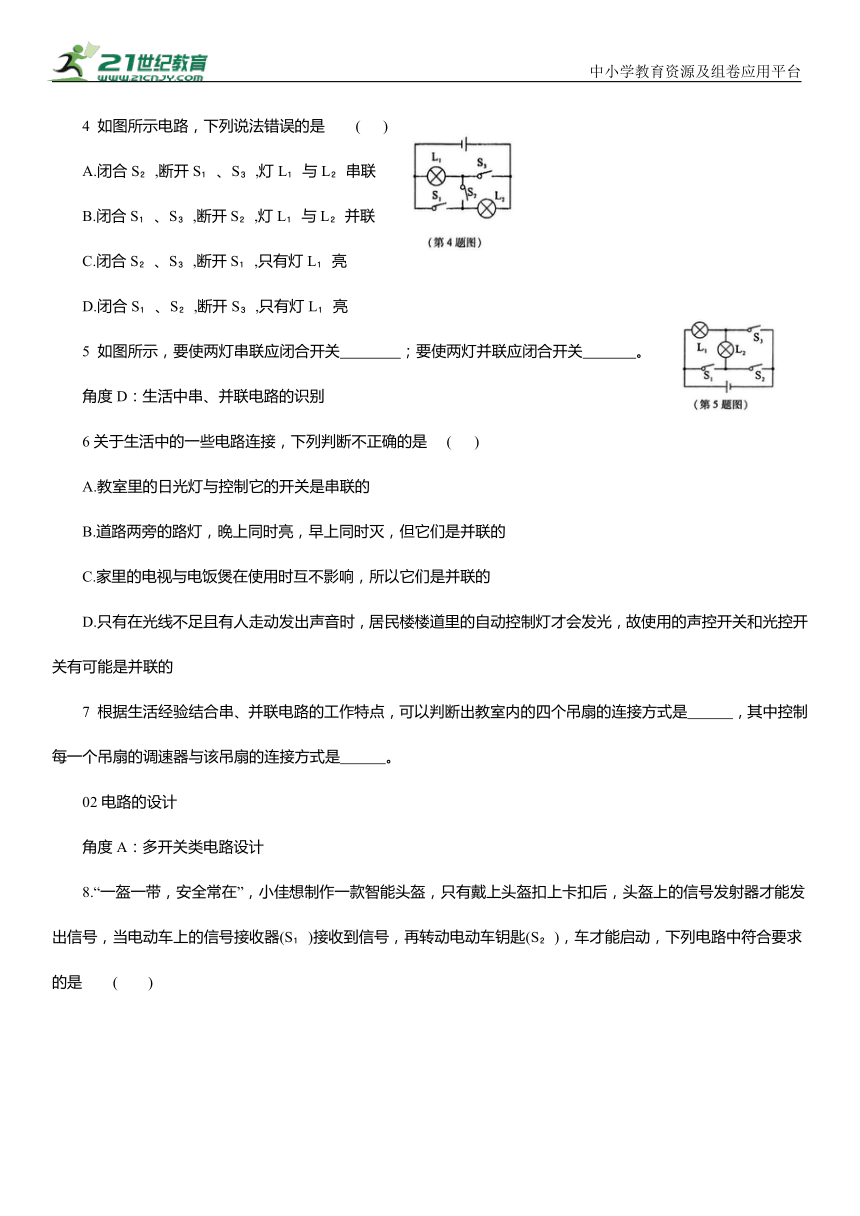

4 如图所示电路，下列说法错误的是 ( )
A.闭合S ,断开S 、S ,灯L 与L 串联
B.闭合S 、S ,断开S ,灯L 与L 并联
C.闭合S 、S ,断开S ,只有灯L 亮
D.闭合S 、S ,断开S ,只有灯L 亮
5 如图所示，要使两灯串联应闭合开关 ；要使两灯并联应闭合开关 。
角度D：生活中串、并联电路的识别
6关于生活中的一些电路连接，下列判断不正确的是 ( )
A.教室里的日光灯与控制它的开关是串联的
B.道路两旁的路灯，晚上同时亮，早上同时灭，但它们是并联的
C.家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D.只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的
7 根据生活经验结合串、并联电路的工作特点，可以判断出教室内的四个吊扇的连接方式是 ，其中控制每一个吊扇的调速器与该吊扇的连接方式是 。
02电路的设计
角度A：多开关类电路设计

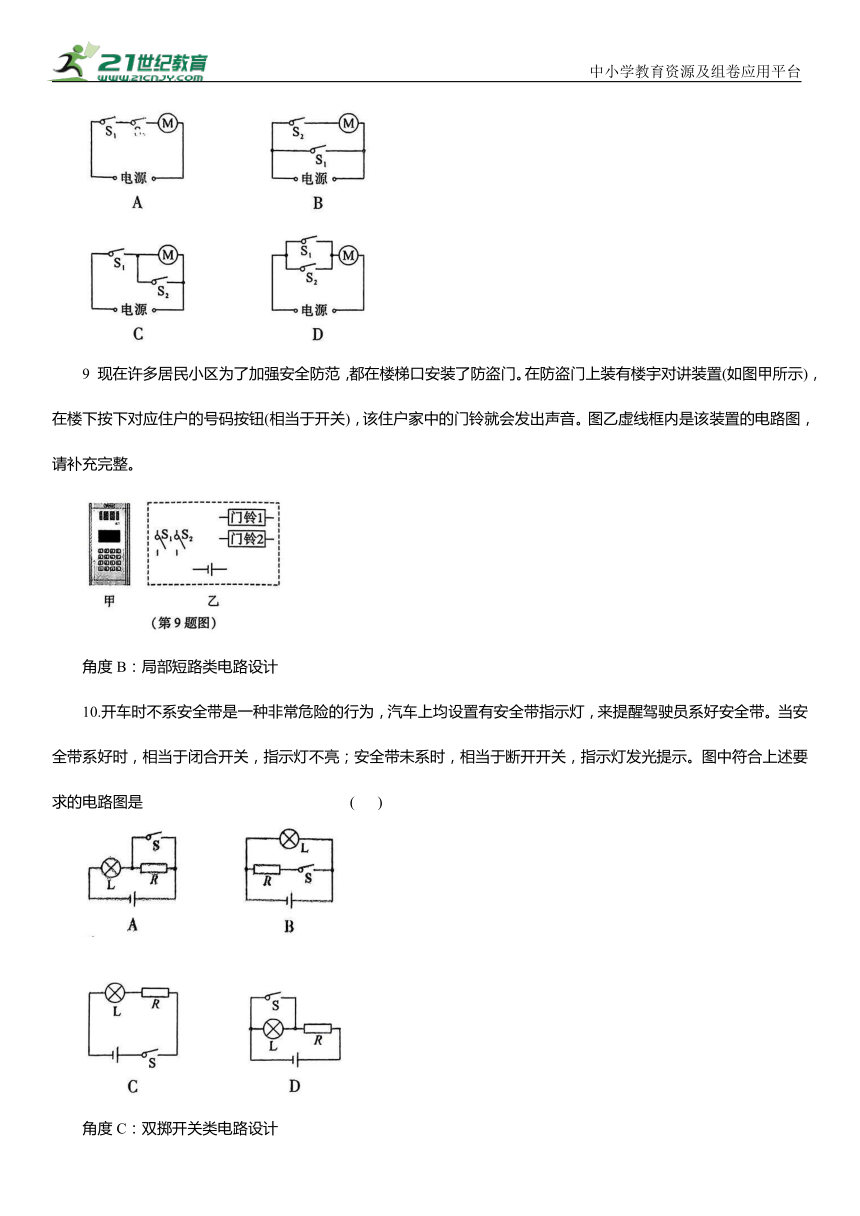

8.“一盔一带，安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器(S )接收到信号，再转动电动车钥匙(S )，车才能启动，下列电路中符合要求的是 ( )
9 现在许多居民小区为了加强安全防范，都在楼梯口安装了防盗门。在防盗门上装有楼宇对讲装置(如图甲所示)，在楼下按下对应住户的号码按钮(相当于开关)，该住户家中的门铃就会发出声音。图乙虚线框内是该装置的电路图，请补充完整。
角度B：局部短路类电路设计
10.开车时不系安全带是一种非常危险的行为，汽车上均设置有安全带指示灯，来提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光提示。图中符合上述要求的电路图是 ( )
角度C：双掷开关类电路设计
11 在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近，操作任意一个开关均能独立地开灯和关灯。下列四幅图中能满足要求的是(A选项中的S 及C 选项中的S 、S 为单刀双掷开关) ( )
12某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯 L 和采暖灯 L 不能同时工作，下列电路图中符合要求的是( )
专题3 电路的识别与设计常考
1. C 解析 A、B、D选项中,开关闭合后,灯泡L 和L 并联；C选项中两灯泡顺次连接，开关闭合后，电流只有一条路径，所以两个灯泡为串联关系，故C符合题意。
2. B 解析假设电流由左侧流入，则在左侧分为两用电流路径法辨别串、并联支，一支流入L 后经下面导线流入电源负极，另一支分别流入 L 、L 后流入电源负极，即三个灯泡并联。故选B。
3. D解析电流从电源正极出发，流经开关后分别流过三个灯泡，然后三路汇合流入电源负极，即电流在电路中有三条路径，因此三个灯泡是并联的；开关S在干路上，控制整个电路，即S 是总开关。故选 D。
4. D 解析 由题图可知,闭合S 、S ,断开 S ,灯L 被短路，只有灯 L 接入电路，故只有灯 L 亮，故D 错误。
5. S S 、S 解析要使两灯串联，则电流依次经过电源正极、L 、L 、S 、电源负极，所以应该闭合开关S ；要使两灯并联，则电流的两条路径分别为电源正极、L 、S 、电源负极和电源正极、S 、L 、S 、电源负极，所以应该闭合开关S 、S 。
6. D解析 教室里的日光灯与控制它的开关是串联的，故A 不符合题意；道路两旁的路灯，晚上同时亮，早上同时灭，但如果一盏灯坏掉，不会影响其他路灯发光，所以各灯是并联的，故B 不符合题意；家里的电视与电饭煲使用时互不影响，所以它家用电器的连接为并联
们是并联的，故C 不符合题意；楼道里的声控开关和光控开关只有同时闭合时，电路才会接通，所以注意条件
两个开关与灯是串联的，故D符合题意。
7.并联 串联 解析 教室内四个吊扇在工作时互不影响，因此是并联的；吊扇的调速器在电路中调节吊扇的转动速度，因此吊扇的调速器和吊扇之间是串联的。
8. A解析 根据题意可知，当电动车上的信号接收器(S )接收到信号，再转动电动车钥匙(S )，车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机。故选A。
9.如答图所示 解析 根据题意可知，各住户家中的门铃互不影响，因此各门铃间的连接方式为并联，并且各住户家中的门铃都由单独的开关控制，电路图如答图所示。
10. D解析由题意知，闭合开关，指示灯不亮；断开开关，指示灯发光，所以指示灯与开关S 并联。开关的通断与灯的通断相反
11. C 解析 A 中S 为单刀双掷开关,当S 断开时，无论 S 往哪个方向掷，灯都不亮，故A 不符合题意；B中两个开关串联，相互影响，只有两个开关都闭合时，灯才亮，故B不符合题意；C中S 和S 为单刀双掷开关，任意一个开关都可以开灯、关灯，故C 符合题意；D中两个开关并联，闭合S 或S 都能使灯亮，但是只有两个开关都断开时，灯才熄灭，故D 不符合题意。
12. C 解析 A 中照明灯 L 和采暖灯 L 能同时工作，故A 不符合题意；B中照明灯 L 和采暖灯L 能同时工作，故B 不符合题意；C中满足排气扇独立工作，同时也满足照明灯 L 与采暖灯L 不能同时工作，故C 符合题意；D中照明灯L 和采暖灯L 能同时工作，故D 不符合题意。故选C。
