第3节 串联和并联
基础练
01 串联电路
1 下面列举的几种实际电路，各电路元件之间不属于串联关系的是 ( )
A.电视机遥控器中的两节干电池
B.家中的电灯和控制它的开关
C.门铃和控制它的按钮
D.家中的电灯和电冰箱
2.如图所示的电路，下列说法正确的是 ( )
A.闭合开关后,L 先亮,L 后亮
B.如果其中一盏电灯的灯丝断了，另一盏灯仍然可以发光
C.电路中的开关可以分别控制每一盏灯
D.电路中某处断开，整个电路就都不能工作了
3 请用笔画线代替导线，将图中灯L 和L 串联起来接在电路中。
02 并联电路
4 下列四个电路中，开关S能同时控制灯泡L 和L 且闭合开关S后两灯泡属于并联的是 ()
5 小明在探究怎么样使两个灯泡亮起来时，连接了如图所示的电路，分析该电路可知，灯L 、L 的连接方式是 ，开关在电路中控制了灯泡 ，分析该电路存在的缺陷是 。
6 [2023·湖北宜昌第三中学期中]如图所示的电路连接后，发生了短路，其中有一根导线接错了，请打上“×”，并加以改正。要求两灯并联连接。
03 生活中的电路
7 如图所示的小彩灯，如果其中任意一个灯坏了，其他的灯都不会亮，则这些小彩灯的连接方式是 ( )
A.串联
B.并联
C.可能串联，也可能并联
D.无法确定
8 城市街道上的路灯总是同时亮，同时灭，这些灯是 (填“串联”或“并联”)的，判断的依据是 。
易错练
易错点：误认为同亮同灭的灯泡之间一定串联
9 电路中有两只灯泡，当开关闭合时两灯同时亮，断开时两灯同时熄灭，说明这两灯的连接 ()
A.一定是串联 B.一定是并联
C.可能串联，也可能并联 D.以上都不对
能力练
10.在如图所示的电路中，两个灯接入电路，则下列说法错误的是 ( )
A.要想使两灯并联，可将导线d由 D 点拆下，接到C点
B. S闭合后，两灯并联，且都能发光
C. S闭合后，电路将发生短路
D.要想使两灯串联，可去掉导线b
11“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前、后两门(电路开关)中任意一个门没有关闭好，电动公共汽车都无法行驶。下列选项中符合要求的电路是 ( )

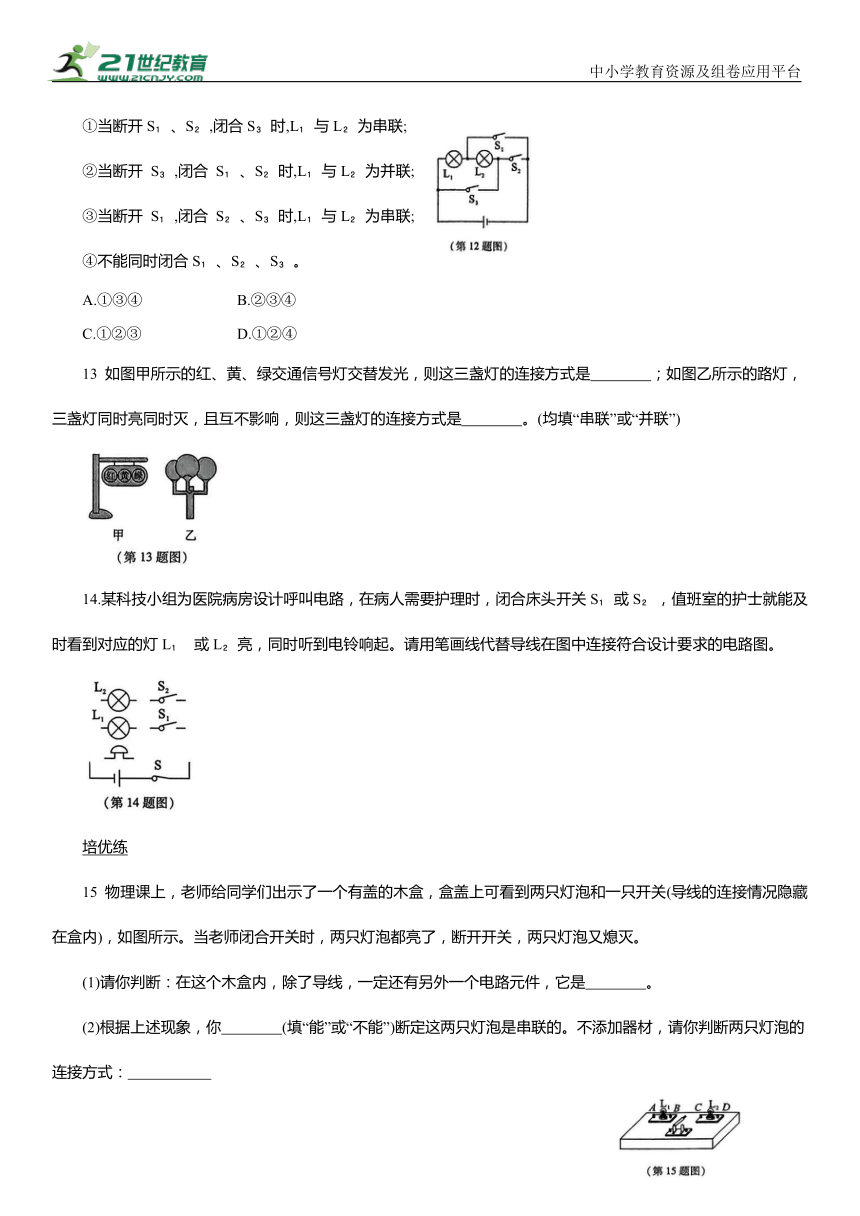

12 如图所示，下列有关电路的分析错误的是( )
①当断开S 、S ,闭合S 时,L 与L 为串联;
②当断开 S ,闭合 S 、S 时,L 与L 为并联;
③当断开 S ,闭合 S 、S 时,L 与L 为串联;
④不能同时闭合S 、S 、S 。
A.①③④ B.②③④
C.①②③ D.①②④
13 如图甲所示的红、黄、绿交通信号灯交替发光，则这三盏灯的连接方式是 ；如图乙所示的路灯，三盏灯同时亮同时灭，且互不影响，则这三盏灯的连接方式是 。(均填“串联”或“并联”)
14.某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S 或S ，值班室的护士就能及时看到对应的灯L 或L 亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
培优练
15 物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内)，如图所示。当老师闭合开关时，两只灯泡都亮了，断开开关，两只灯泡又熄灭。
(1)请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 。
(2)根据上述现象，你 (填“能”或“不能”)断定这两只灯泡是串联的。不添加器材，请你判断两只灯泡的连接方式：
专题 电路作图
高分特训
01根据实物图画电路图
1 请按照如图甲所示的实物图，在图乙中的虚线框内画出对应的电路图。
2 请在图乙中的虚线框内用铅笔画出与图甲中实物图对应的电路图。
02 根据电路图连接实物图
3 根据如图甲所示的电路图连接图乙中的实物图。
4 根据如图甲所示的电路图，补全图乙中的实物图。
03 根据要求连接实物图
5 用笔画线代替导线，把图中的实物电路补充完整，使小灯泡L 、L 并联，开关S 控制小灯泡L ，开关S 控制两个小灯泡。
6用笔画线代替导线连接如图所示的电路，要求只有当这两个开关都闭合(即夜晚有人经过且发声)时，灯才亮。
04 实物电路纠错改接
7如图所示电路，改变a、b、c三根导线中一根的接法，使电路成为并联电路。(先在原导线上打“×”后再更改接法)
8在下面的电路中，有一根导线连接错误，请将错误导线用“×”标出，并画出正确连接方式。要求：改正后，灯泡和电动机并联，开关S控制所有用电器，S 只控制电动机。
第3节 串联和并联
1. D 电视遥控器中的两节干电池首尾顺次连接，是串联方式，故A 不符合题意；家中的电灯与控制它的开关首尾顺次连接，开关对灯起控制作用，灯与开关相互影响，它们是串联方式，故B不符合题意；门铃与门铃按钮首尾顺次连接，门铃按钮控制门铃接通或断开，它们相互影响，是串联方式，故C 不符合题意；家中的电灯和电冰箱分别独立地接在电路中，工作时互不影响，是并联方式，故D符合题意。
2. D
3.如答图所示
4. D解析 A 选项中，两灯泡顺次连接，因此为串联电路，故A 不符合题意；B选项中，开关S 和灯泡L 并联，闭合开关，L 被短路，故B 不符合题意；C选项中，两灯泡并列连接，开关S 和灯泡L 串联，开关S只能控制灯泡 L ，故C 不符合题意；D 选项中，两灯泡并联，开关在干路上，可以同时控制两个灯泡，故D 符合题意。
5.并联 L L 不受开关控制 解析 根据实物图可知，当开关闭合时，电流从电源正极开始分支，一路经过开关和L ，另一路经过L ，然后两路汇合回到电源负极，所以灯L 、L 的连接方式是并联；开关在L 支路上，控制灯 L ；由题图知，灯L 没有开关控制，故电路存在的缺陷是L 不受开关控制。
6.如答图所示 解析 由题图可知，闭合开关，电流从电源正极出发，不经过用电器，直接回到电源负极，将出现电源短路现象，会使电源烧坏；要使两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，改正的电路如答图所示。
7. A解析 装饰节日的小彩灯，当一个灯坏了时，其他的灯也不会亮，说明小彩灯工作时相互影响，故是串联在一起后接入电路的。故选 A。
8.并联 其中一盏灯坏了，其余灯仍亮 麻木根据生活经验，路灯坏了一盏后，其他灯仍能工作，说明各灯之间互不影响，它们之间是并联的。
9. C解析如果两灯串联，则开关闭合时，两灯同时工作，开关断开时两灯同时熄灭；如果两灯并联、开关接在干路上，则同样可以让两灯同时亮或同时熄灭。故两只灯泡连接的方式可以是串联，也可以是并联。故选C。
易错总结简单串、并联电路的判断
不要误以为两灯同时亮或同时灭，就一定是串联电路。其实，若两灯组成并联电路，开关位于干路上，也可以实现两灯同时亮同时灭。
10. B 解析 将导线d由D 点拆下，接到C点，则两灯属于并联关系，且都能正常发光，故A 说法正确；S闭合后，电流将从电源正极经过导线 abd和开关回到电源负极，电路将发生短路，故B 说法错误，C说法正确；去掉导线b，电路中各个元件首尾相连，灯泡L 、L 串联，故D 说法正确。
11. C解析由题可知，只有当前、后两门(电路开关)同时关闭好时，电动公共汽车才能行驶，所以前、后两门(电路开关)和电动机应串联在电路中，故C 符合题意。
12. C 解析 当断开 S 、S ,闭合S 时,电路为断路,①错误;当断开S ,闭合S 、S 时,电路为 L 的简单电路，灯泡 L 被短路，②错误；当断开S ，闭合S 、S 时，会造成电源短路，③错误；同时闭合S 、S 、S 时，会造成电源短路，因此不能同时闭合开关S 、S 、S ,④正确。故选 C。
图解物理，串、并联电路的识别方法
13.并联 并联 解析题图甲所示的红、黄、绿交通信号灯交替发光，说明各信号灯可以独立工作、互不影响，因此红、黄、绿三盏灯为并联连接。题图乙所示的路灯，三盏灯能同时亮同时灭，且互不影响，能独立工作，因此这三盏灯是并联的。
14.破题思路
如答图所示解析 由题意可知，灯L 和L 并联，且开关S 和S 分别控制灯L 和L ，电铃位于干路，干路上的开关S控制整个电路，如答图所示。
15.(1)电源 (2)不能 拧去一只灯泡，观察另一只灯泡能否发光，若发光，则为并联，若不发光，则为串联 解析(1)在这个木盒内，除了导线，一定还有的电路元件是电源，因为没有电源来提供电压，就不可能产生电流。(2)如果两只灯泡并联，开关在干路上，同样可以看到闭合开关时，两只灯泡都亮，断开开关，两只灯泡又熄灭的现象，所以根据上述现象，我们不能断定这两只灯泡是串联的。在不打开盒盖的情况下判断两只灯泡连接方式的方法是拧去一只灯泡，观察另一只灯泡能否发光，若发光，则为并联，若不发光，则为串联。
串联电路用电器相互影响，并联电路用电器之间互不影响
专题2 电路作图带考
1.如答图所示 解析 由题图甲知，两灯串联，开关控制整个电路，由此画出电路图如答图所示。
如答图所示 解析 两灯并联，开关 S 与 L 串联，只控制L ，开关S 与L 串联，只控制L ，开关S在干路上，控制整个电路，根据实物图画出对应的电路图，如答图所示。
3.如答图所示 解析 由题图甲可知，两灯串联，开关控制整个电路，由此连接实物图如答图所示。
4 如答图所示 解析由题图甲可知，灯泡与电铃并联，开关S 位于干路上，开关S 位于电铃所在的支路上。先把电源、S 、S 、电铃依次连接起来，然后把灯泡并联在S 和电铃的两端，如答图所示。
5 如答图所示 解析 由题意可知，小灯泡L 、L 并联，开关S 在小灯泡L 所在的支路上，开关S 在干路上，如答图所示。
6.如答图所示解析 只有当这两个开关都闭合时灯才亮，说明两开关之间是串联的，且与灯泡串联，根据要求判断串并联情况
如答图所示。
7.如答图所示
8.如答图所示
