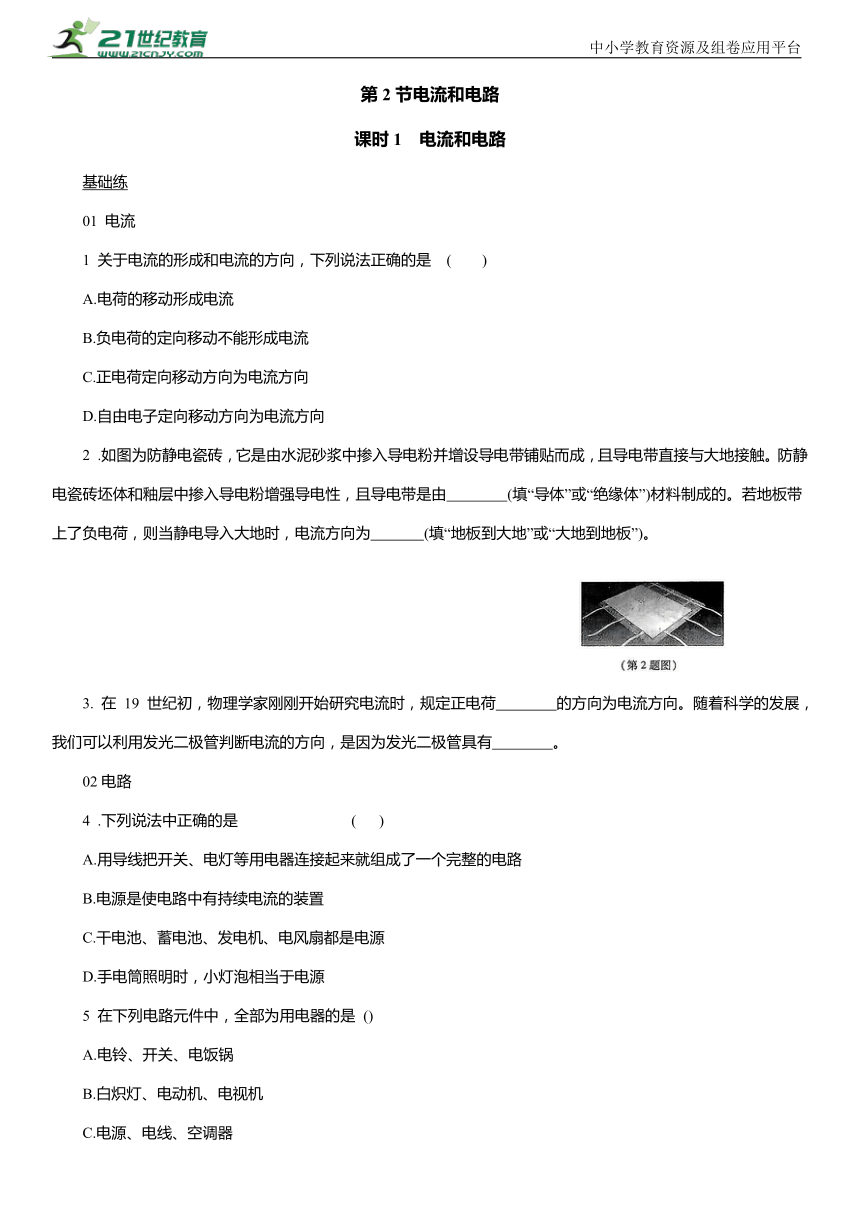

第2节电流和电路
课时1 电流和电路
基础练
01 电流
1 关于电流的形成和电流的方向，下列说法正确的是 ( )
A.电荷的移动形成电流
B.负电荷的定向移动不能形成电流
C.正电荷定向移动方向为电流方向
D.自由电子定向移动方向为电流方向
2 .如图为防静电瓷砖，它是由水泥砂浆中掺入导电粉并增设导电带铺贴而成，且导电带直接与大地接触。防静电瓷砖坯体和釉层中掺入导电粉增强导电性，且导电带是由 (填“导体”或“绝缘体”)材料制成的。若地板带上了负电荷，则当静电导入大地时，电流方向为 (填“地板到大地”或“大地到地板”)。
3. 在 19 世纪初，物理学家刚刚开始研究电流时，规定正电荷 的方向为电流方向。随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有 。
02电路
4 .下列说法中正确的是 ( )
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是使电路中有持续电流的装置
C.干电池、蓄电池、发电机、电风扇都是电源
D.手电筒照明时，小灯泡相当于电源
5 在下列电路元件中，全部为用电器的是 ()
A.电铃、开关、电饭锅
B.白炽灯、电动机、电视机
C.电源、电线、空调器
D.洗衣机、收录机、电池组
易错练
易错点：误认为手机电池一定是电源

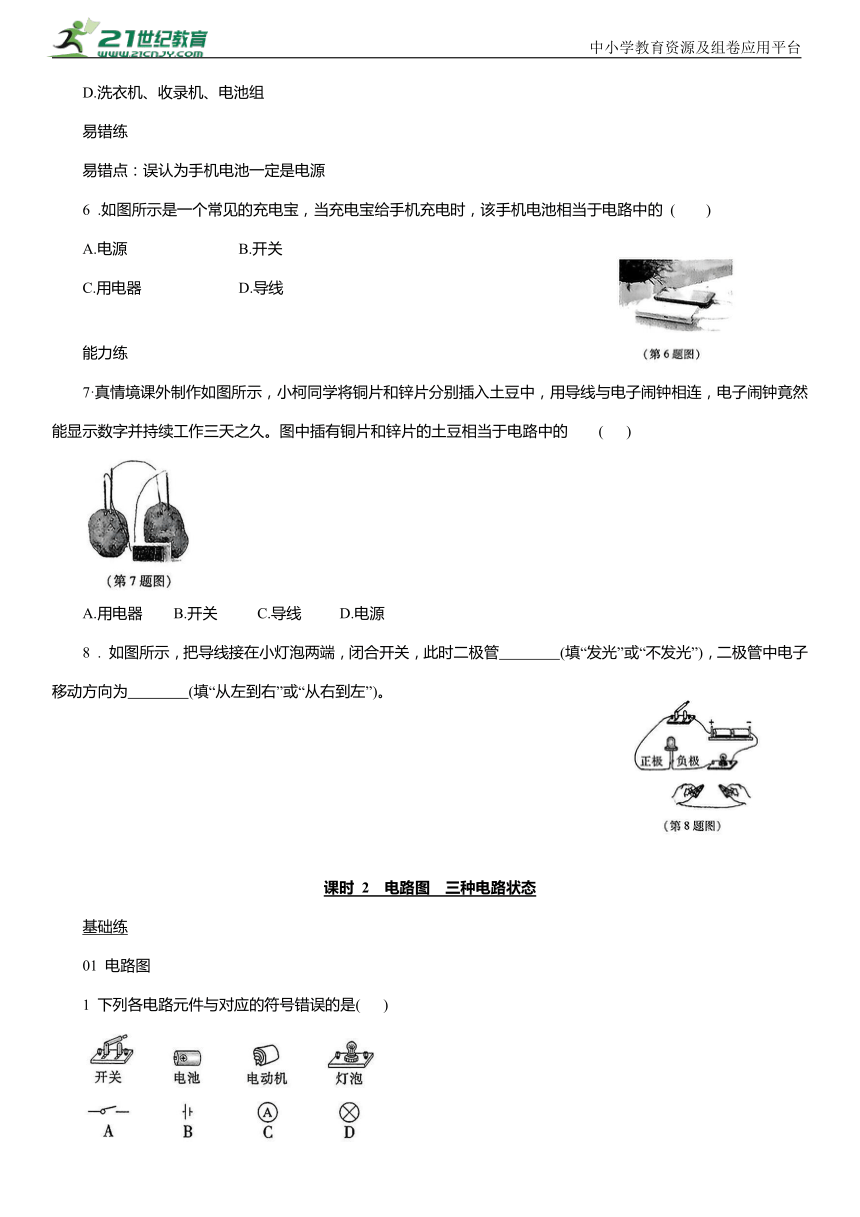

6 .如图所示是一个常见的充电宝，当充电宝给手机充电时，该手机电池相当于电路中的 ( )
A.电源 B.开关
C.用电器 D.导线
能力练
7·真情境课外制作如图所示，小柯同学将铜片和锌片分别插入土豆中，用导线与电子闹钟相连，电子闹钟竟然能显示数字并持续工作三天之久。图中插有铜片和锌片的土豆相当于电路中的 ( )
A.用电器 B.开关 C.导线 D.电源
8 . 如图所示，把导线接在小灯泡两端，闭合开关，此时二极管 (填“发光”或“不发光”)，二极管中电子移动方向为 (填“从左到右”或“从右到左”)。
课时 2 电路图 三种电路状态
基础练
01 电路图
1 下列各电路元件与对应的符号错误的是( )

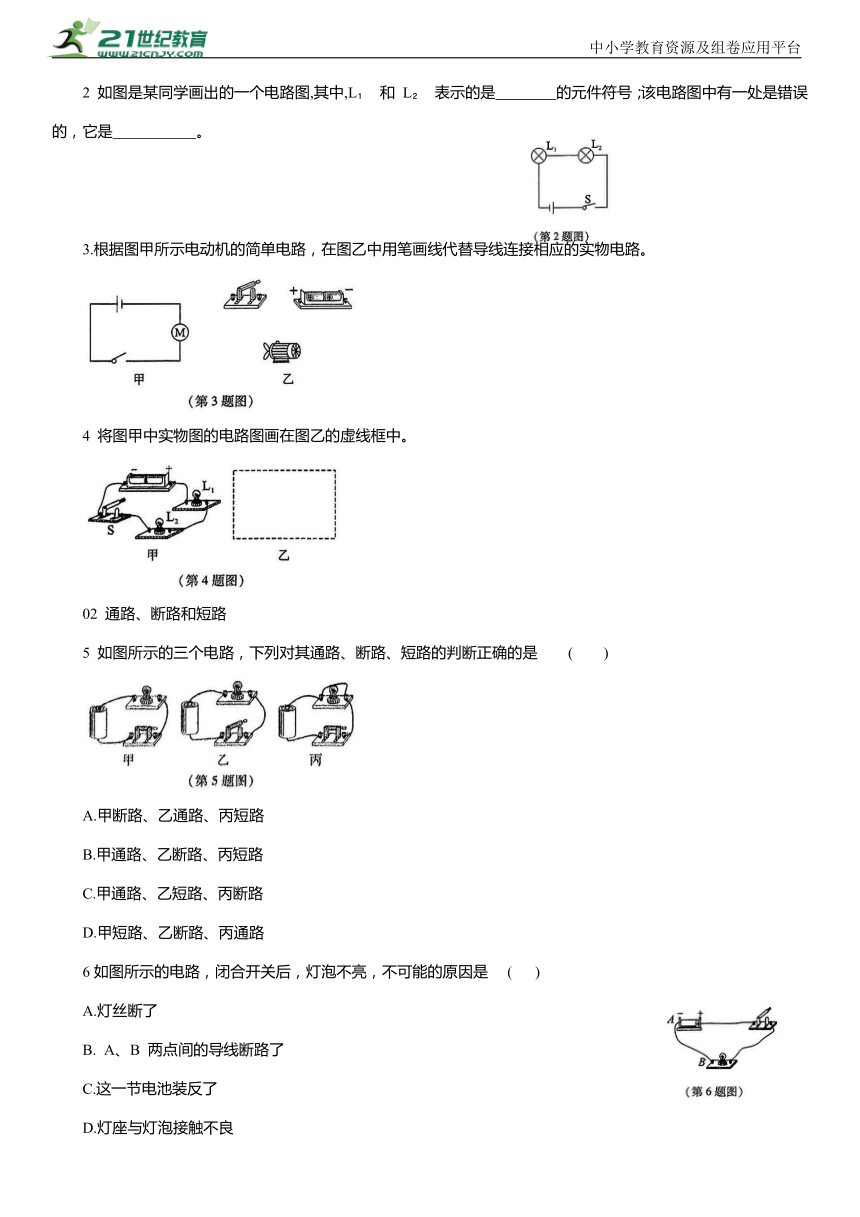

2 如图是某同学画出的一个电路图,其中,L 和 L 表示的是 的元件符号；该电路图中有一处是错误的，它是 。
3.根据图甲所示电动机的简单电路，在图乙中用笔画线代替导线连接相应的实物电路。
4 将图甲中实物图的电路图画在图乙的虚线框中。
02 通路、断路和短路
5 如图所示的三个电路，下列对其通路、断路、短路的判断正确的是 ( )
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路
6如图所示的电路，闭合开关后，灯泡不亮，不可能的原因是 ( )
A.灯丝断了
B. A、B 两点间的导线断路了
C.这一节电池装反了
D.灯座与灯泡接触不良

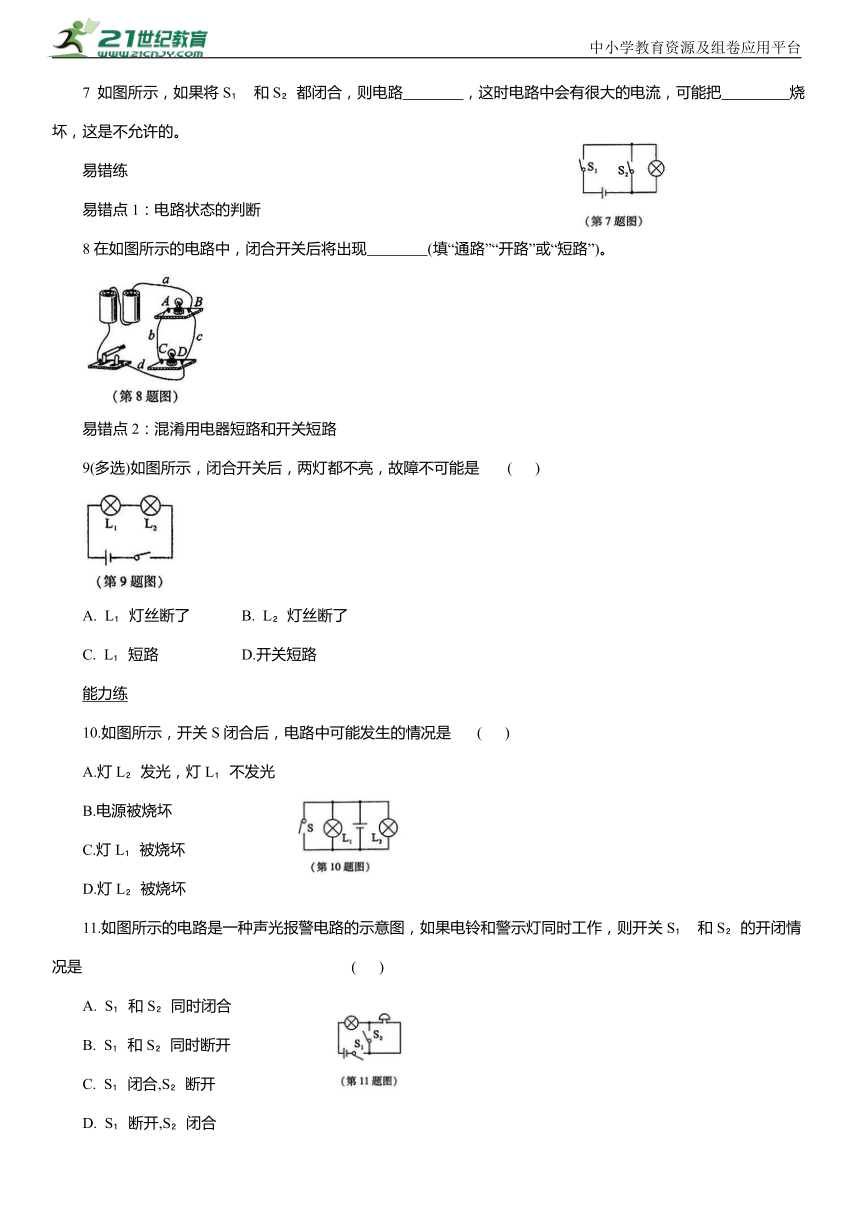

7 如图所示，如果将S 和S 都闭合，则电路 ，这时电路中会有很大的电流，可能把 烧坏，这是不允许的。
易错练
易错点1：电路状态的判断
8在如图所示的电路中，闭合开关后将出现 (填“通路”“开路”或“短路”)。
易错点2：混淆用电器短路和开关短路
9(多选)如图所示，闭合开关后，两灯都不亮，故障不可能是 ( )
A. L 灯丝断了 B. L 灯丝断了
C. L 短路 D.开关短路
能力练
10.如图所示，开关S闭合后，电路中可能发生的情况是 ( )
A.灯L 发光，灯L 不发光
B.电源被烧坏
C.灯L 被烧坏
D.灯L 被烧坏
11.如图所示的电路是一种声光报警电路的示意图，如果电铃和警示灯同时工作，则开关S 和S 的开闭情况是 ( )
A. S 和S 同时闭合
B. S 和S 同时断开
C. S 闭合,S 断开
D. S 断开,S 闭合
12 如图所示是具有报警功能的文物展示台，该展示台由木板，弹簧，金属片A、B、C和报警电路组成。当小偷把物品搬离展示台时，金属片B 在弹力作用下与金属片A、C分开，这时灯 (填“亮”或“不亮”),电铃 (填“响”或“不响”)。
13 根据图甲所示的实物图，在图乙的虚线框内画出电路图。
14如图甲是我们日常生活中拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成的，请在图乙虚线框内画出它的基本电路图。
中小学教育资源及组卷应用平台
第十五章 电流和电路
微专题 电路故障的简单判断35
1 关于如图所示的电路，下列说法不正确的是( )
A.当闭合S 、S 时,只有 L 会发光
B.当闭合S 、断开S 时,L 发光，L 不会发光
C.只闭合S ，发现 L 不发光，L 发光，则故障可能是L 短路
D.只闭合S ,发现 L 和 L 都不发光,则故障可能是L 断路
2.如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮。于是小文用一根导线检查电路故障。
(1)闭合开关，将导线连在 b、c间，灯泡不亮；
(2)闭合开关，将导线连在 c、d间，灯泡亮了。
根据以上操作分析：电路故障出现在 ;故障是 。35
第2节 电流和电路
课时1 电流和电路
1. C解析电荷的定向移动形成电流，定向移动的电荷可以是正电荷，也可以是负电荷，故A、B错误；物理学中，将正电荷定向移动的方向规定为电流方向，负电荷(自由电子)定向移动的方向与电流方向相反，故C 正确，D错误。
2.导体 大地到地板 解析导电带容易导电，是导体。地板带上了负电荷，则当静电导入大地时，负电荷从地板流向大地；因为负电荷定向移动的方向与电流方向相反，所以电流方向为大地到地板。
3.定向移动 单向导电性 解析 发光二极管具有单向导电性，当电流由它的正极流入，负极流出时，二极管发光，反之二极管不发光。
4. B解析用导线把开关、电灯等用电器连接起来，没有电源，不能构成完整电路，故A 错误；电源是能使电路中有持续电流的装置，故B 正确；电风扇是用电器，不是电源，故C 错误；手电筒照明时，小灯泡相当于用电器，故D 错误。
5. B解析 A 中开关起控制作用，不是用电器。B中日光灯、电动机、电视机工作时都要消耗电能，它们都是用电器。C中电线是传输电能的元件，不是用电器；电源是提供电能的元件，不是用电器。D中电池组是提供电能的元件，不是用电器。故选B。
6.C解析当充电宝给手机充电时，充电宝提供电能，相当于电源，而手机电池消耗电能，相当于用电器。故选C。
7. D解析电子闹钟持续工作三天之久，说明电子闹钟接入电路中，有电源提供持续的电流，所以插有铜片和锌片的土豆相当于电源，为电子闹钟提供了持续的电流。故选D。
8.发光 从右到左 解析由题图可知，把导线接在小灯泡两端，闭合开关后，小灯泡被短路不发光，电流从二极管的正极进、负极出，故此时二极管发光。电路中电流从电源正极出发，经过开关、二极管回到负极，电子(负电荷)定向移动的方向与电流方向相反，故二极管中电子移动方向是从右到左。
课时2 电路图 三种电路状态
1. C
2.灯泡 L 画在拐角处 解析 L 和L 表示的是灯泡的元件符号，电路图中L 不应画在拐角处。
3.如答图所示
4.如答图所示 解析 根据电流的流向，电流从电源正极流出，依次经过灯泡L 、灯泡L 和开关S，然后流回到电源负极，电路图如答图所示。
满分攻略
画电路图的基本要求
画电路图时连线要横平竖直，尽量将电路图画成长方形或正方形；元件不可画在拐角处；交叉相连的导线一定要画实心点。
5.8 在甲电路中，闭合开关，电流从电源正极流出，经小灯泡、开关流回电源负极，是通路；乙电路与甲电路相同，但开关没有闭合，电路中没有电流，电路为断路(开路)；在丙电路中，开关闭合，小灯泡两端被导线直接相连，小灯泡被短路。综上所述，B正确。
6. C解析 灯丝断了，A、B两点间的导线断路了，灯座与灯泡接触不良，都是电路发生了断路，都会造成灯泡不亮；若这一节电池装反了，闭合开关后，电路为通路，有电流流过灯泡，灯泡会发光，所以选项C 不可能是灯泡不发光的原因。
7.短路 电源 解析 将 S 和S 都闭合，则电路短路，此时电路中会有很大的电流，会把电源烧坏，这是不允许的。
8.短路 解析闭合开关后电流从电源正极流出，沿a→c→d→开关回到电源负极，因为电流不经过用电器直接从电源的正极流入电源的负极，所以电源被短路。
9. CD灯丝断了、电池接触不良，都会导致电路断路，两灯都不亮；L 短路后，电路为L 的简单电路，L 不亮，L 亮；开关短路后，电路一直接通，两灯都亮。故选 CD。
10. B解析当开关S闭合后，电流直接经开关流回负极，造成电源短路，可能会烧坏电源；由于两灯被短路，电流不经过两灯，因此两灯均不发光，并且完好无损，故选 B。
11. C 解析由题图可知，当S 闭合、S 断开时，电流从电源正极流出，依次通过警示灯、电铃、开关S 回到电源负极，电铃和警示灯同时工作。故选 C。
亮响 解析 当小偷把物品搬离展示台时，金属片B 在弹力作用下与金属片A、C分开，电铃不再短路，与灯一起工作，这时灯亮、电铃响。
13.如答图所示
14.如答图所示 解析 电流从正极流出，经过开关、电动机后回到电源的负极，如答图所示。
微专题3 电路故障的简单判断易错
1. B 解析 当闭合S 、S 时,L 被短路,则L 不发光，只有 L 会发光，故A 说法正确；当闭合S 、断开S 时，电流从电源正极流出，经过L 、L 、开关S 流回电源负极，两灯都发光，故B 说法错误；只闭合S 时，L 发光，说明电路是通路，而L 不发光，则故障可能是L 短路，故C 说法正确；只闭合S ，发现 L 和 L 都不发光，说明电路是断路，则L 和L 都有可能断路，故D 说法正确。
2. cd间(或开关处)开关开路(或开关接触不良)解析闭合开关，灯泡不亮说明灯泡可能短路，也可能电路中有一条开路。闭合开关，将导线连在b、c间，灯泡不亮，则说明除b、c间导线，其他地方存在开路，或灯泡短路；闭合开关，将导线连在c、d间，灯泡亮，说明此时电路是通路，故电路故障出现在c、d间或开关处；由于c、d间是开关，则故障是开关开路或开关接触不良。
