15.5串、并联电路中电流的规律 同步练习2025-2026学年人教版九年级物理全一册（有解析）

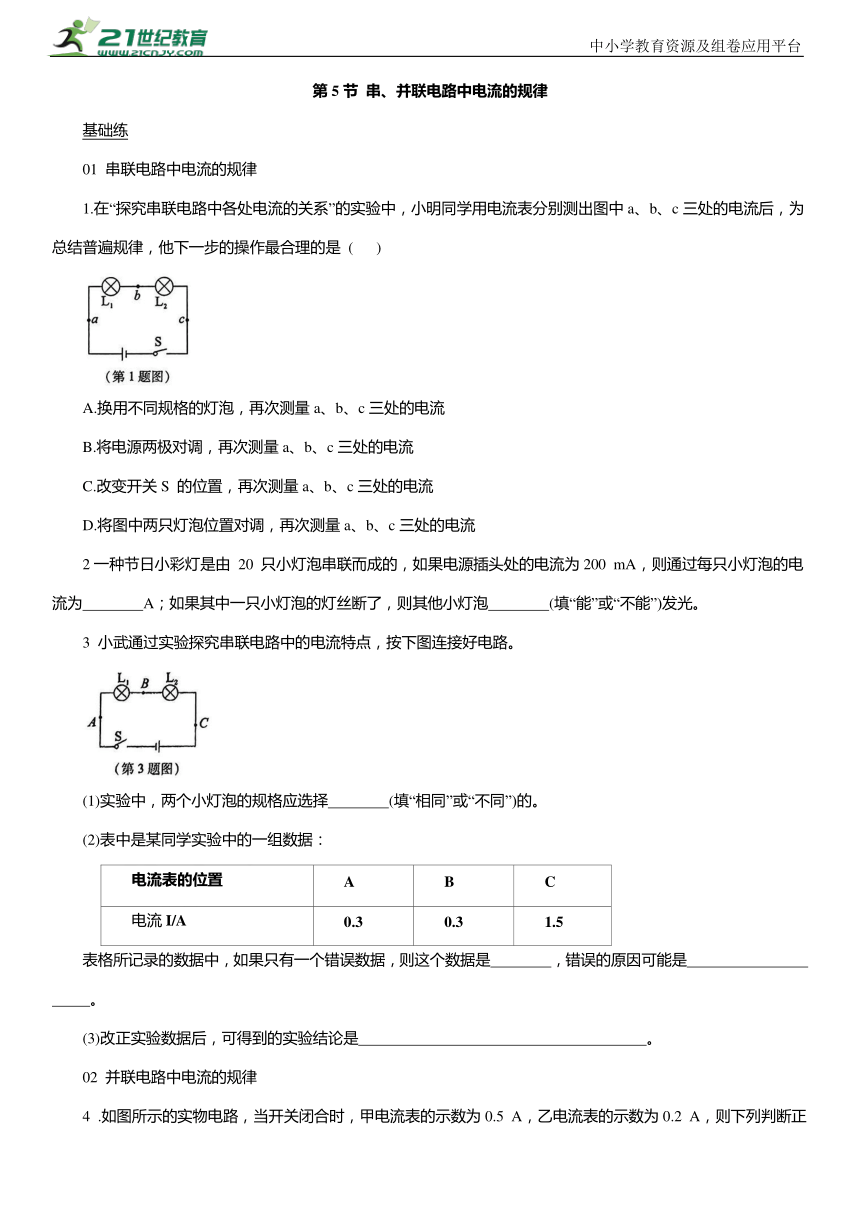

第5节 串、并联电路中电流的规律
基础练
01 串联电路中电流的规律
1.在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a、b、c三处的电流后，为总结普遍规律，他下一步的操作最合理的是 ( )
A.换用不同规格的灯泡，再次测量a、b、c三处的电流
B.将电源两极对调，再次测量a、b、c三处的电流
C.改变开关S 的位置，再次测量a、b、c三处的电流
D.将图中两只灯泡位置对调，再次测量a、b、c三处的电流
2一种节日小彩灯是由 20 只小灯泡串联而成的，如果电源插头处的电流为200 mA，则通过每只小灯泡的电流为 A；如果其中一只小灯泡的灯丝断了，则其他小灯泡 (填“能”或“不能”)发光。
3 小武通过实验探究串联电路中的电流特点，按下图连接好电路。
(1)实验中，两个小灯泡的规格应选择 (填“相同”或“不同”)的。
(2)表中是某同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
表格所记录的数据中，如果只有一个错误数据，则这个数据是 ，错误的原因可能是 。
(3)改正实验数据后，可得到的实验结论是 。
02 并联电路中电流的规律

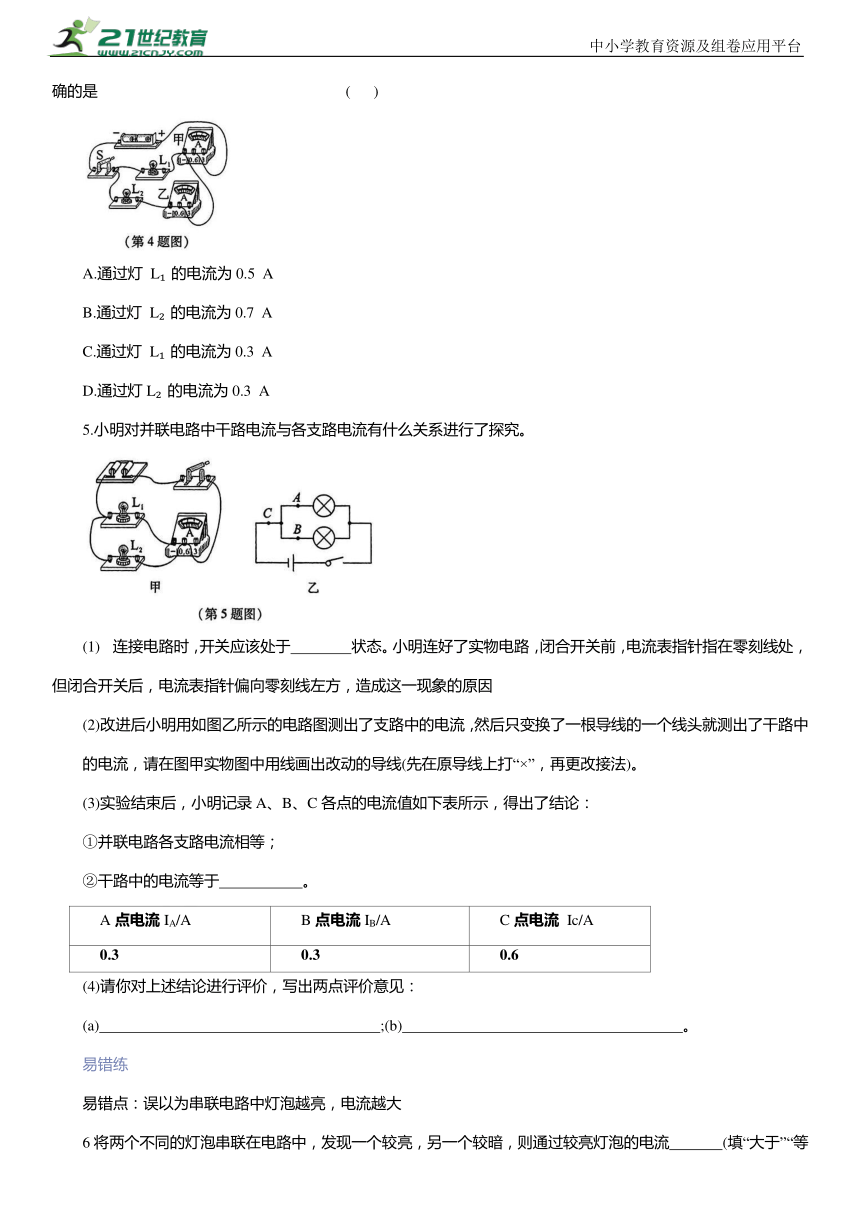

4 .如图所示的实物电路，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是 ( )
A.通过灯 L 的电流为0.5 A
B.通过灯 L 的电流为0.7 A
C.通过灯 L 的电流为0.3 A
D.通过灯L 的电流为0.3 A
5.小明对并联电路中干路电流与各支路电流有什么关系进行了探究。
连接电路时，开关应该处于 状态。小明连好了实物电路，闭合开关前，电流表指针指在零刻线处，但闭合开关后，电流表指针偏向零刻线左方，造成这一现象的原因
(2)改进后小明用如图乙所示的电路图测出了支路中的电流，然后只变换了一根导线的一个线头就测出了干路中的电流，请在图甲实物图中用线画出改动的导线(先在原导线上打“×”，再更改接法)。
(3)实验结束后，小明记录A、B、C各点的电流值如下表所示，得出了结论：
①并联电路各支路电流相等；
②干路中的电流等于 。
A点电流IA/A B点电流IB/A C点电流 Ic/A
0.3 0.3 0.6
(4)请你对上述结论进行评价，写出两点评价意见：
(a) ;(b) 。
易错练
易错点：误以为串联电路中灯泡越亮，电流越大
6将两个不同的灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 (填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断依据是 。
能力练

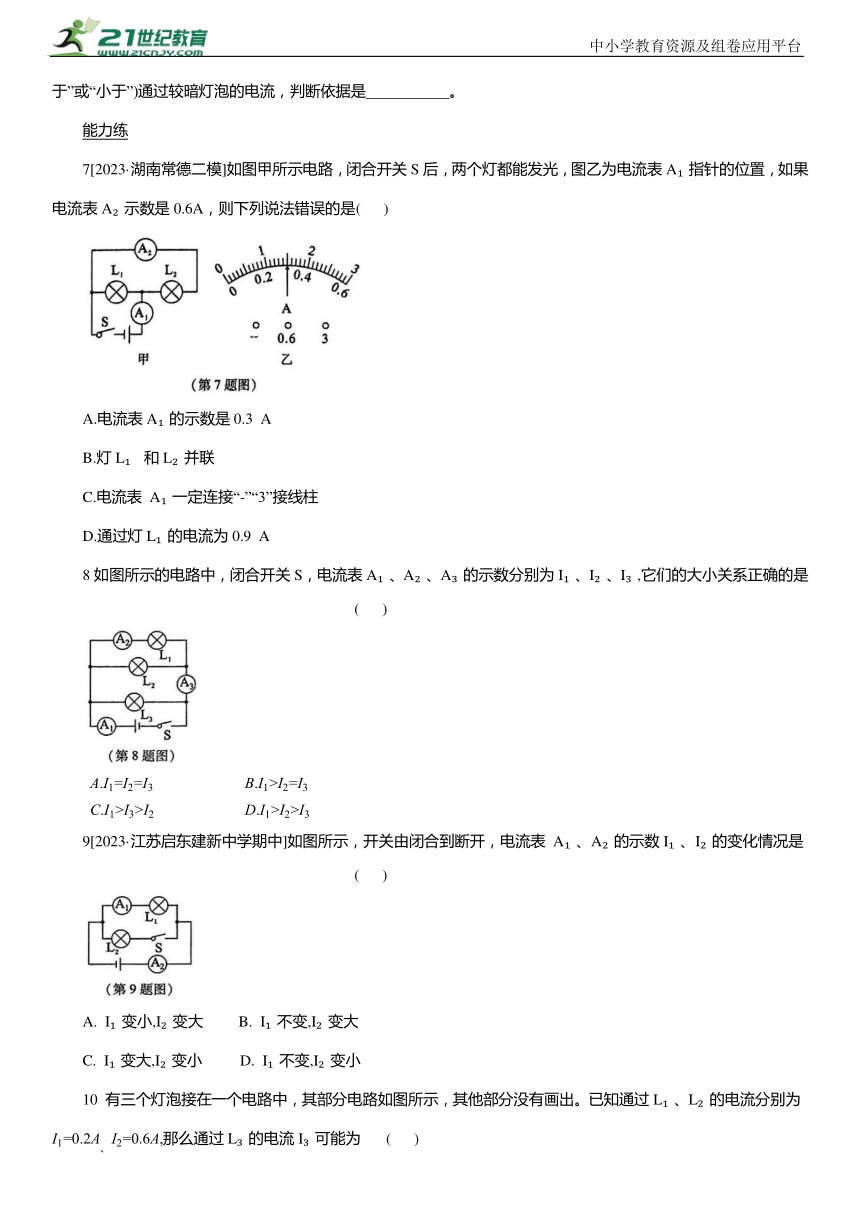

7[2023·湖南常德二模]如图甲所示电路，闭合开关S后，两个灯都能发光，图乙为电流表A 指针的位置，如果电流表A 示数是0.6A，则下列说法错误的是 ( )
A.电流表A 的示数是0.3 A
B.灯L 和L 并联
C.电流表 A 一定连接“-”“3”接线柱
D.通过灯L 的电流为0.9 A
8如图所示的电路中，闭合开关S，电流表A 、A 、A 的示数分别为I 、I 、I ,它们的大小关系正确的是 ( )
9[2023·江苏启东建新中学期中]如图所示，开关由闭合到断开，电流表 A 、A 的示数I 、I 的变化情况是 ( )
A. I 变小,I 变大 B. I 不变,I 变大
C. I 变大,I 变小 D. I 不变,I 变小

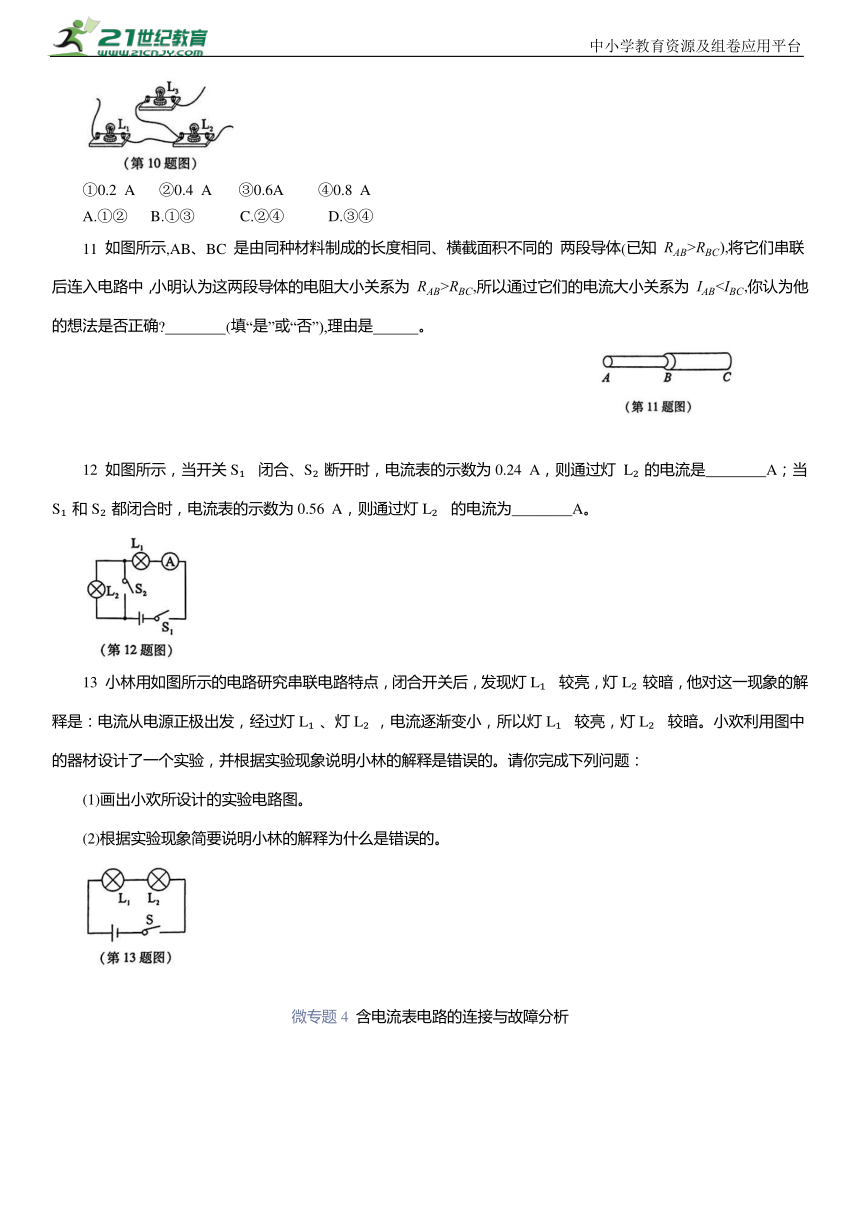

10 有三个灯泡接在一个电路中，其部分电路如图所示，其他部分没有画出。已知通过L 、L 的电流分别为 那么通过L 的电流I 可能为 ( )
①0.2 A ②0.4 A ③0.6A ④0.8 A
A.①② B.①③ C.②④ D.③④
11 如图所示,AB、BC 是由同种材料制成的长度相同、横截面积不同的 两段导体(已知 将它们串联后连入电路中，小明认为这两段导体的电阻大小关系为 所以通过它们的电流大小关系为 你认为他的想法是否正确 (填“是”或“否”),理由是 。
12 如图所示，当开关S 闭合、S 断开时，电流表的示数为0.24 A，则通过灯 L 的电流是 A；当S 和S 都闭合时，电流表的示数为0.56 A，则通过灯L 的电流为 A。
13 小林用如图所示的电路研究串联电路特点，闭合开关后，发现灯L 较亮，灯L 较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L 、灯L ，电流逐渐变小，所以灯L 较亮，灯L 较暗。小欢利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的。请你完成下列问题：
(1)画出小欢所设计的实验电路图。
(2)根据实验现象简要说明小林的解释为什么是错误的。
中小学教育资源及组卷应用平台
微专题4 含电流表电路的连接与故障分析45
1(多选)如图所示，电路的其他部分都已连接完毕，只有导线M 还未连入电路。下列说法正确的是 ( )
A.导线M 与b 接线柱连接且闭合开关时，L 和L 串联
B.导线 M 与b 接线柱连接且闭合开关时，电流表测通过L 和L 的总电流
C.导线M与a接线柱连接且闭合开关时，发生短路故障
D.导线 M从a 接线柱改接到b 接线柱且闭合开关时，电流表的示数增大
2.根据图甲所示的电路图，用笔画线代替导线，将图乙所示实物图连接完整，通过两个灯泡的总电流不超过0.6A。(导线不能交叉)
3 请根据如图所示的实物图，在方框中画出对应的电路图。
第5节 串、并联电路中电流的规律
1. A解析 更换不同的灯泡，电阻变化，电路中的电流发生变化，得出几组不同的实验数据，再分析实验数据得出结论，这样得出的实验结论具有普遍性，减小了偶然性，故A 合理。
2.0.2不能 解析 一种节日小彩灯是由20 只小灯泡串联而成的，如果电源插头处的电流为200 mA，则通过每只小灯泡的电 流 也为200 mA,即为0.2 A;在串联电路中,如果其中一只小灯泡的灯丝断了，则其他小灯泡不能发光。
电路中电流处处相等 解析 (1)为了使实验结论具有普遍性，应选用不同规格的小灯泡进行实验；(2)由题表中实验数据知，电路中电流应该是0.3 A，因此数据1.5 A 明显错误，原因是在读数时看错量程；(3)由题表中实验数据可知， Ic，故可得出结论：串联电路中电流处处相等。
4. C解析由题图可知，两灯并联，甲电流表测干路电流，乙电流表测 L 所在支路的电流，则干路电流I=0.5 A,通过灯L 的电流.I =0.2 A,故B、D 错误；因并联电路中干路电流等于各支路电流之和，所以通过灯 L 的电流 0.2 A=0.3 A,故A 错误,C正确。
5.(1)断开 电流表的正、负接线柱接反了 (2)如答图所示 (3)②各支路电流之和 (4)(a)实验次数太少 (b)选用的灯泡规格相同 解析 (1)为保护电路，连接电路时，开关应该处于断开状态；连接好实物电路后闭合开关发现电流表指针偏向零刻线左方，则造成这一现象的原因是电流表的正、负接线柱接反了。(2)在题图甲的基础上，只变换了一根导线的一个线头就测出了干路中的电流，即电流表串联在干路上，如答图所示。(3)②由题表数据可知，干路中的电流等于各支路电流之和。(4)为得出普遍性的结论，应选用不同规格的灯泡多次测量：分析实验数据可知，该实验的不足之处为：(a)实验次数太少；(b)选用的灯泡规格相同。
6.等于 串联电路中电流处处相等 解析 由题意可知，两个不同的灯泡串联在电路中，因为串联电路中电流处处相等，所以通过两灯泡的电流是相等的。
7.破题思路
(1)不同 (2)1.5 读数时看错量程 (3)串联D26
A 解析由题图甲可知，两灯并联，电流表 A 测干路电流，电流表A 测L 所在支路的电流，故B不符合题意；因为并联电路中，干路电流大于任意支路电流，且电流表 A 示数是0.6 A，电流表 A 应选择0~3A 的量程，即应连接“-”“3”接线柱,则电流表A 的示数为 1.5 A,故 A 符合题意，C不符合题意；由并联电路电流规律可得，通过L 的电流 ,故 D不符合题意。
8. C解析题图中，三盏灯并联，A 测三盏灯的总电流，A 测通过L 、L 的电流之和，A 测通过L 的电流；因为并联电路中的干路电流等于各支路电流之和，所以 A 的示数I 最大，其次是 A 的示数I , A 的示数I 最小,即. 故选C。
9.破题思路
D 解析 L 、L 并联,电流表 A 测 L 支路电流，电流表A 测电路总电流。当S断开后，由并联电路电流规律可知，L 支路电流不变，但干路电流会变小，故D 正确。
10. C解析 由题图可知，三个灯泡接在一个电路中，若L 、L 并联，L 在干路上，根据并联电路的电流特点可知，通过L 的电流I 可能为 I =0.2A+0.6A=0.8 A;若L 、L 并联,L 在干路上，根据并联电路的电流特点可知，通过L 的电流I 可能为 已知通过L 、L 的电流分别为 0.6A，由串联电路中电流处处相等可知，三灯泡不可能串联连接，则①③不可能，②④可能。故C符合题意，A、B、D不符合题意。
11.否串联电路中电流处处相同解析 由题意可知 两段导体串联接入电路中，由于串联电路中的电流处处相等，则通过两段导体的电流相等，即 所以小明的想法不正确。
12.0.240 解析 当开关S 闭合、S 断开时，两灯串联，由串联电路中电流处处相等可知，通过灯L 的电流和通过灯L 的电流都为0.24 A;当S 和S 都闭合时，灯L 被短路，则通过灯L 的电流为0A。
13.(1)如答图所示 (2)按照小林的解释，在小欢的电路中闭合开关后，电流从电源正极出发经过灯L 、灯L 电流逐渐变小，应该是灯L 较亮，灯L 较暗，但实验现象仍然是灯L 较亮，灯L 较暗，这说明小林的解释是错误的。
微专题4 含电流表电路的连接与故障分析
1. BD 解析 M 与b 接线柱连接且闭合开关时，两灯并联，电流表测干路电流，故A 错误，B正确。M与a接线柱连接且闭合开关时，两灯并联，电流表测通过L 的电流，不会发生短路故障，故C 错误。M先接a，再接b，两灯始终并联，电流表先测通过L 的电流，再测干路电流，由并联电路电流特点可知，电流表示数会变大，故D 正确。
2.如答图所示 解析由题图甲可知，灯泡L 与灯泡L 并联，开关S 在干路上，开关S 在灯泡 L 所在的支路上，电流表测干路电流，通过两个灯泡的总电流不超过0.6 A，则电流表应选0~0.6 A的量程，且电流应从电流表的正接线柱流入，负接线柱流出，实物图如答图所示。
如答图所示 解析 由实物图知，两灯并联，开关S和电流表 A 在干路上，电流表A 在 L 所在的支路上，由此画出电路图如答图所示。
