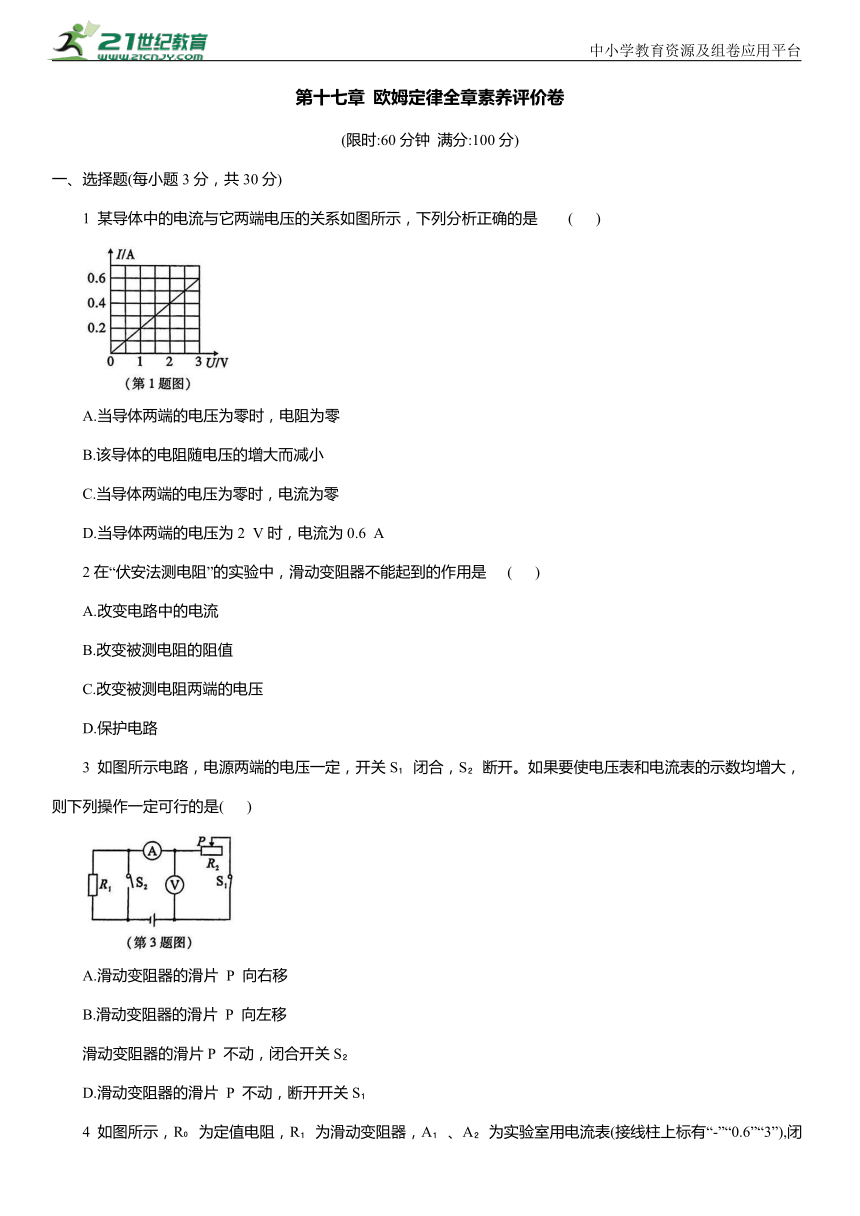

第十七章 欧姆定律全章素养评价卷
(限时:60分钟 满分:100分)
一、选择题(每小题3分，共30分)
1 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是 ( )
A.当导体两端的电压为零时，电阻为零
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为零时，电流为零
D.当导体两端的电压为2 V时，电流为0.6 A
2在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ( )
A.改变电路中的电流
B.改变被测电阻的阻值
C.改变被测电阻两端的电压
D.保护电路
3 如图所示电路，电源两端的电压一定，开关S 闭合，S 断开。如果要使电压表和电流表的示数均增大，则下列操作一定可行的是( )
A.滑动变阻器的滑片 P 向右移
B.滑动变阻器的滑片 P 向左移
滑动变阻器的滑片P 不动，闭合开关S
D.滑动变阻器的滑片 P 不动，断开开关S

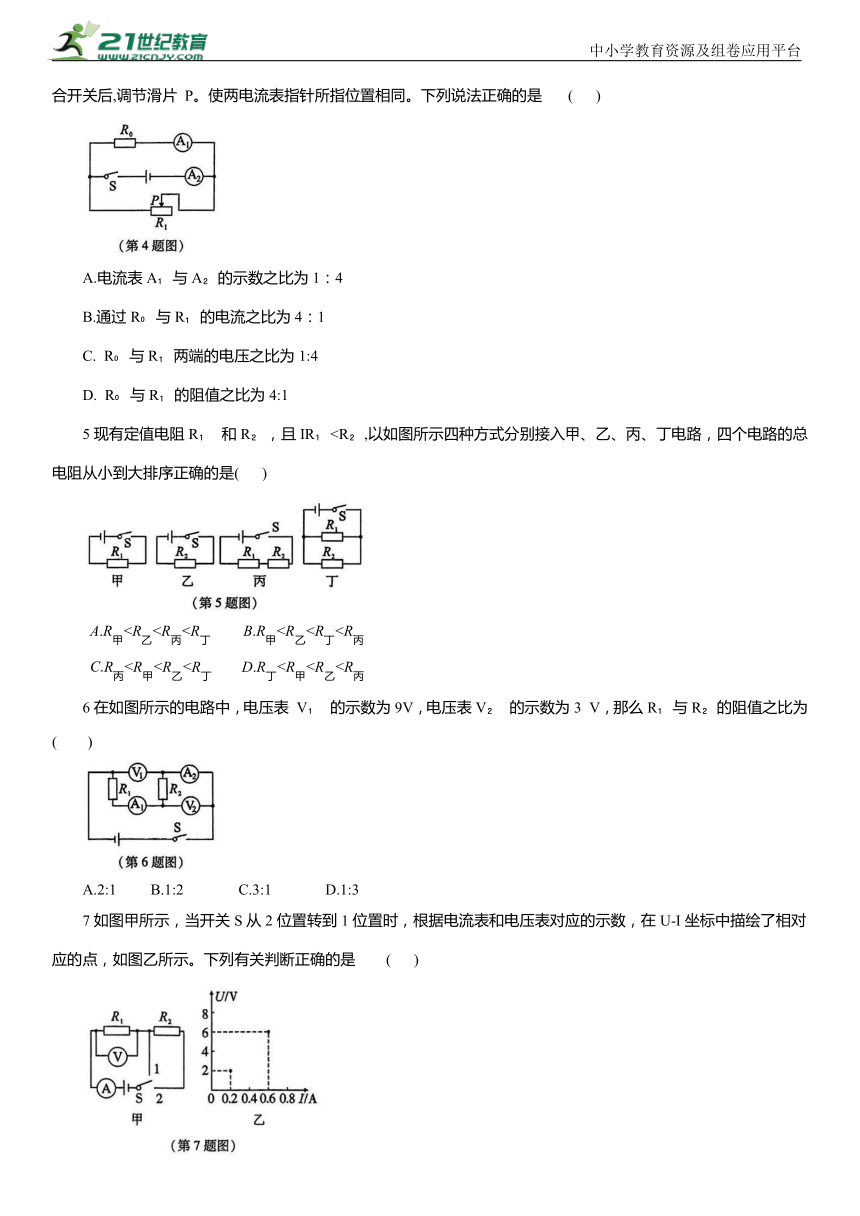

4 如图所示，R 为定值电阻，R 为滑动变阻器，A 、A 为实验室用电流表(接线柱上标有“-”“0.6”“3”),闭合开关后,调节滑片 P。使两电流表指针所指位置相同。下列说法正确的是 ( )
A.电流表A 与A 的示数之比为1：4
B.通过R 与R 的电流之比为4：1
C. R 与R 两端的电压之比为1:4
D. R 与R 的阻值之比为4:1
5现有定值电阻R 和R ，且IR 6在如图所示的电路中，电压表 V 的示数为9V，电压表V 的示数为3 V，那么R 与R 的阻值之比为( )
A.2:1 B.1:2 C.3:1 D.1:3

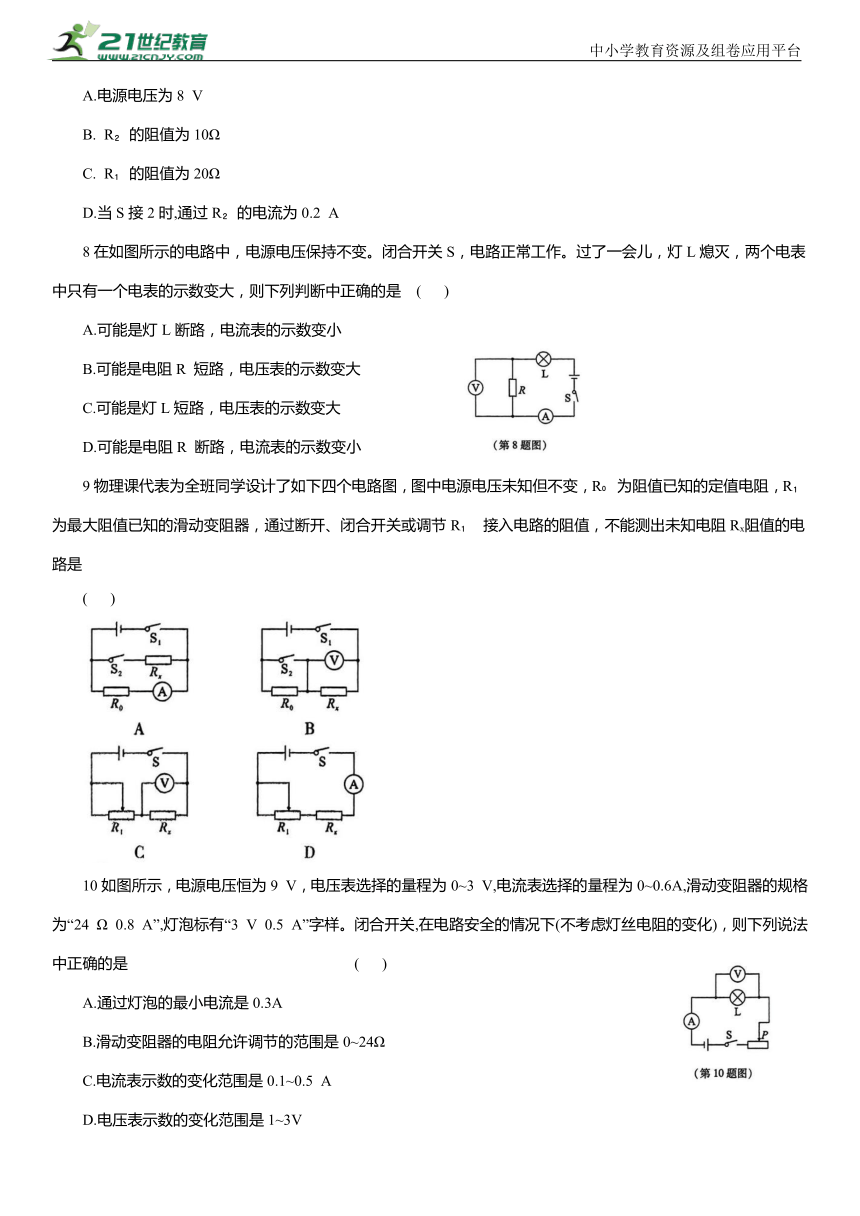

7如图甲所示，当开关S从2位置转到1位置时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的点，如图乙所示。下列有关判断正确的是 ( )
A.电源电压为8 V
B. R 的阻值为10Ω
C. R 的阻值为20Ω
D.当S接2时,通过R 的电流为0.2 A
8在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是 ( )
A.可能是灯L断路，电流表的示数变小
B.可能是电阻R 短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R 断路，电流表的示数变小
9物理课代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R 为阻值已知的定值电阻，R 为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R 接入电路的阻值，不能测出未知电阻R 阻值的电路是
( )
10如图所示，电源电压恒为9 V，电压表选择的量程为0~3 V,电流表选择的量程为0~0.6A,滑动变阻器的规格为“24 Ω 0.8 A”,灯泡标有“3 V 0.5 A”字样。闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是 ( )
A.通过灯泡的最小电流是0.3A
B.滑动变阻器的电阻允许调节的范围是0~24Ω
C.电流表示数的变化范围是0.1~0.5 A
D.电压表示数的变化范围是1~3V
二、填空题(每空2分，共20分)
11 某导体的电阻是定值，当给该电阻两端加10 V 的电压时流过导体的电流为1 A，当给该导体两端加2 V的电压时，流过该导体的电流为 。
12 在如图所示的电路中，电源电压保持不变， 闭合S、S ，断开S 时，电压表示数为5 V，闭合S、S ，断开S 时，电压表示数为7V,则R:R 为 。
13有一电阻为30Ω的灯泡，在正常工作时它两端的电压为12 V。若把灯泡接在电压为36 V的电源上，需要给它 联一个 Ω的电阻。
14如图所示的电路，已知 6Ω,R =3 Ω,R =4 Ω,.则R 、R 、R 三个电阻的等效电阻值为 Ω。
15 甲和乙两灯泡正常发光时电压均为6 V，若超过此电压，甲、乙灯泡均会被烧毁。若甲、乙两灯泡的电流随其两端电压变化的关系图像如图所示，现将两灯泡串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为 V。

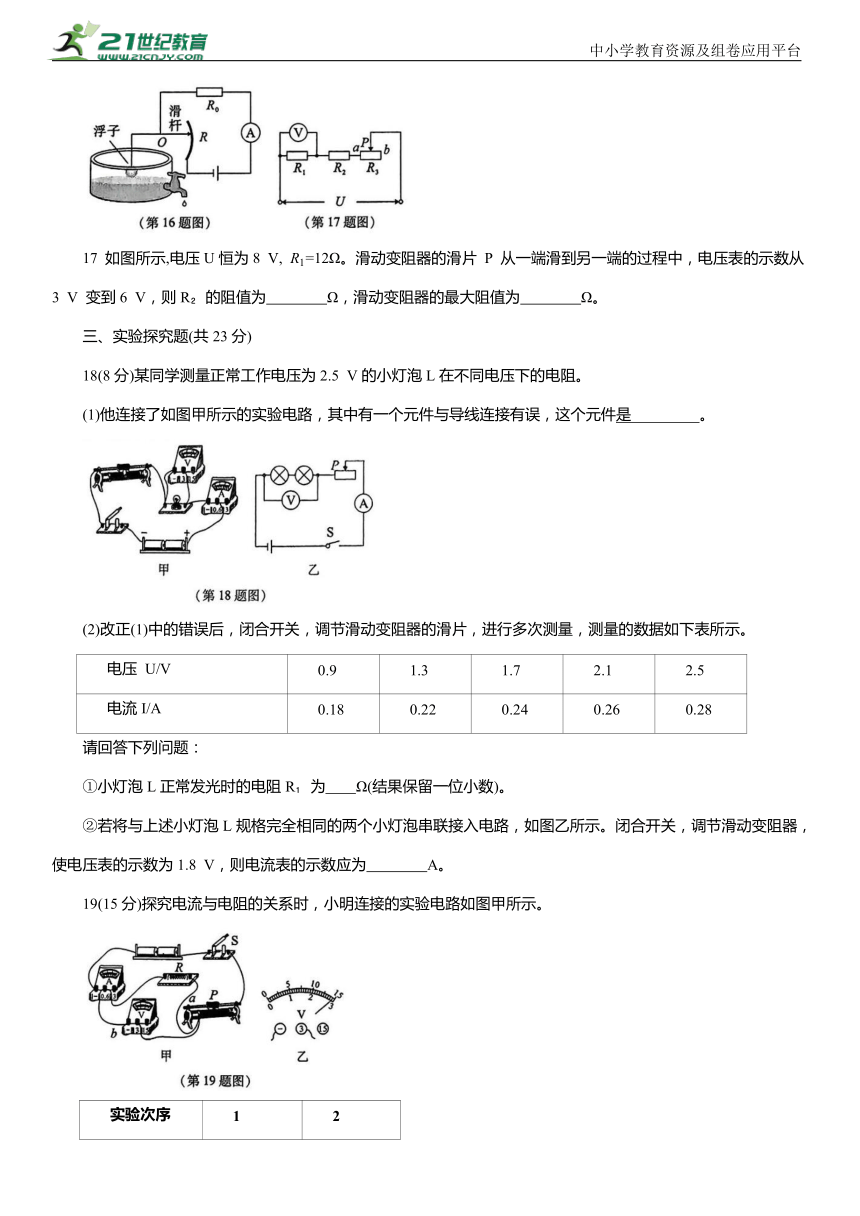

16如图所示是一种测定油箱内油量的装置。其中 R 是变阻器的电阻片，变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值 (填“越大”或“越小”)，油箱内油量 (填“越多”或“越少”)。
17 如图所示,电压U恒为8 V, 滑动变阻器的滑片 P 从一端滑到另一端的过程中，电压表的示数从3 V 变到6 V，则R 的阻值为 Ω，滑动变阻器的最大阻值为 Ω。
三、实验探究题(共23分)
18(8分)某同学测量正常工作电压为2.5 V的小灯泡L在不同电压下的电阻。
(1)他连接了如图甲所示的实验电路，其中有一个元件与导线连接有误，这个元件是 。
(2)改正(1)中的错误后，闭合开关，调节滑动变阻器的滑片，进行多次测量，测量的数据如下表所示。
电压 U/V 0.9 1.3 1.7 2.1 2.5
电流I/A 0.18 0.22 0.24 0.26 0.28
请回答下列问题：
①小灯泡L正常发光时的电阻R 为 Ω(结果保留一位小数)。
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8 V，则电流表的示数应为 A。
19(15分)探究电流与电阻的关系时，小明连接的实验电路如图甲所示。
实验次序 1 2
电阻R/Ω 5 10
电流I/A 0.40 0.20
(1)闭合开关前，应将滑动变阻器的滑片置于最 端。
(2)闭合开关后，发现电流表示数为零，电压表的示数如图乙所示，为 V；改变滑动变阻器滑片的位置，两电表指针的位置不变。电路中有一处故障，可能是 (填序号)。
①电流表短路 ②电压表短路③导线 a 断路 ④导线 b 断路
(3)。新趋势开放性设问排除电路故障后，小明先后用5Ω、10Ω的定值电阻进行实验。实验中，通过 控制定值电阻两端的电压不变，得到的实验数据如表所示。小明据此得出结论：通过导体的电流与导体的电阻成反比。请指出实验存在的问题或需要改进的地方 (写出一条即可)。
四、计算题(共27分)
20(13分)半导体的导电能力介于导体和绝缘体之间，其阻值受温度影响较大，图乙是某种半导体材料的电阻阻值随温度变化的关系图像。根据这种半导体材料电阻的特性，某物理兴趣小组的同学设计了如图甲所示的电路，用来测量某一环境的温度。已知定值电阻 电源电压保持不变。
(1)当环境温度为20℃时，电流表的示数为0.2 A，电源电压是多少
(2)当电流表的示数为0.4A 时，环境温度是多少
21 (14分)如图甲所示电路，电源电压U 保持不变，R 和R 为定值电阻，R 为滑动变阻器。开关S闭合，S 断开，S 置于a时，调节滑动变阻器，电压表 V 的示数与电流表 A的示数关系图线如图乙的I所示；开关S和S 闭合、S 置于b时，调节滑动变阻器，电压表 V 的示数与电流表A 的示数关系图线如图乙的Ⅱ所示。求：
(1)电阻R 的阻值;
(2)电源电压U 和电阻R 的阻值。
中小学教育资源及组卷应用平台
1.C解析由题图可知，当导体两端的电压为零时，电流为零，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，故A、B说法错误，C说法正确；当导体两端的电压为 2 V时，由题图可以找到此时对应的导体电流为0.4 A,故 D 说法错误。
2. B解析在“伏安法测电阻”的实验中，移动滑动变阻器的滑片，改变了接入电路的电阻，从而改变了电路中的电流，故A 不符合题意；被测电阻阻值大小跟导体的长度、材料、横截面积等有关，实验过程中三者没有发生变化，电阻的阻值不变，故B符合题意；移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变化，改变了电路中的电流，根据U=IR，被测电阻的阻值不变，通过电阻的电流变化，所以被测电阻两端的电压变化，故C 不符合题意；滑动变阻器连入电路时，滑片移到最大阻值处，电路中电阻最大，电源电压不变，电路中电流最小，起到保护电路的作用，故D 不符合题意。
3. C 解析如果开关S 闭合,S 断开,此时 R 和R 串联，当R 接入电路的阻值变大时，电流表示数减小，R 两端的电压减小，R 两端的电压增大，改变滑动变阻器接入电路的阻值，电流表和电压表示数变化总是相反的，故A、B不符合题意。当S 闭合时，R 被短路，则整个电路中的电阻减小，电流表示数增大，此时滑动变阻器两端的电压为电源电压，因此电压表的示数也增大，故C 符合题意。如果断开开关 S ，滑动变阻器未接入电路，电压表被串联在电路中，此时电压表示数增大，约等于电源电压，电流表示数约等于0，故D不符合题意。
4. D解析由题中电路图可知，R 与 R 并联，电流表A 测通过 R 的电流，电流表 A 测干路电流，由于并联电路中总电流等于各支路电流之和，且两电流表指针所指位置相同，因此，电流表A 的量程为0~0.6A,电流表 A 的量程为0~3 A，由于电流表指针位置相同时，大量程示数是小量程示数的5倍，因此，电流表A 与A 示数之比为1：5，即I=5I ，故A 错误；由并联电路的电流特点可得，通过R 与 R 的电流之比 故 B 错误；由并联电路两端的电压都相等可知，R 与R 两端的电压之比为1：1，故C错误；根据并联电路的电压特点和欧姆定律可知，R 与R 的阻值之比 故 D 正确。
5. D解析两电阻并联时总电阻要小于其中的任何一个电阻，两电阻串联时总电阻大于其中的任何一个电阻，因此电路的总电阻由小到大的顺序是 即 故选D。
6. A解析此电路为 R 、R 的串联电路，其中电压表V 测量的是R 、R 的总电压，电压表V 测量的是 R 两端的电压，因此 (9 V-3 V):3 V=2:1。故选A。
7. D 解析当S接1时，电路为 R 的简单电路，电压表测电源电压，电流表测电路中的电流；由题图乙可知，此时电压表示数为6 V，即电源电压U=6V，故A错误。当S接2时，两电阻串联，电压表测R 两端的电压，电流表测串联电路的电流，此时 ,电路中的电流I=0.2 A,R 两端的电压 电阻R 和R 的阻值分别为 20Ω,故B、C 错误,D 正确。
8. D解析如果灯L断路，则整个电路断路，电流表、电压表示数都减小为零，故A 不符合题意；如果电阻R 短路，则灯L 是通路，能够发光，故B 不符合题意；如果灯L短路，则灯不亮，电路总电阻减小，电流表示数增大，同时电压表测量电源电压，示数增大，故C 不符合题意；如果电阻 R 断路，则电流表示数减小为零，电压表测量电源电压，示数变大，故D 符合题意。
9. A
10. A
二、11.0.2 A 解析由 可得，导体的电阻R= 由于该导体为定值电阻，其阻值与导体两端的电压和通过的电流无关，因此，当该导体两端的电压为2 V 时，导体的电阻仍为10Ω，此时通过导体的电流 0.2 A。
12.3:2 解析闭合S、S ,断开S 时,电压表示数为5 V,且 根据串联电路电流处处相等可得， 闭合S、S ,断开 S 时,电压表示数为7 V，根据串联电路电流处处相等可得， 两式变形可得， 解得： 再代入得
13.串60 解析 灯泡正常工作时的电流 把灯泡接在电压为36 V 的电源上，电压高于灯泡正常工作时的电压，根据串联电路分压特点可知，应串联一个电阻，串联电阻的阻值
14.6 解析由题图知，定值电阻R 与R 并联后再与 R 串联。R 、R 并联后的总电阻 则三个电阻的等效电阻值
15.8解析由题图可知，灯泡甲正常工作时其两端的电压U=6V，电流为1 A，灯泡乙正常工作时其两端的电压U=6 V，电流为0.5 A，将两灯泡串联后接在某一电路中，由于串联电路中电流处处相等，因此将两灯串联后接在某一电路中，要使其中一个灯泡正常发光且电路安全，则电路的最大电流为0.5A；由题图可知，当电路中电流为0.5A 时，两灯泡的电压分别 6V，电源最大电压
16.越大 越少 解析 由题图可知，滑动变阻器R与定值电阻R 串联，电流表测电路中的电流，由 的变形式 可知，当电流表示数越小时，电路中的总电阻越大，由串联电路中总电阻等于各分电阻之和可知，滑动变阻器连入电路的电阻越大，由题图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少。
17.416 解析 当滑片在最左端时，滑动变阻器接入电路的电阻为0，此时 电路中的电流 电阻R 两端的电压U = 电阻 4 Ω；当滑片在最右端时，电路中的电流 电阻R 两端的电压 0.25 A×4 Ω=1 V,滑动变阻器两端的电压( 滑动变阻器的最大阻值
三、18.(1)滑动变阻器(2分) (2)①8.9(3分)
②0.18(3分)解析 (1)滑动变阻器的连线应该遵循“一上一下”的原则，题图甲中滑动变阻器连接了上方两个接线柱，故滑动变阻器连线有误。(2)①由题意可知，小灯泡正常工作的电压为2.5 V；由题表数据可知，当电压为2.5 V时，通过小灯泡的电流为0.28 A，故小灯泡正常发光时的电阻 ②两个相同的小灯泡串联的总电压为1.8V，每个小灯泡两端的电压为0.9V。由题表中的数据可知，相同小灯泡串联，分得的电压是相等的
通过小灯泡的电流为0.18 A，由串联电路中电流处处相等可知，电流表示数为0.18 A。
19.(1)右(3分) (2)2.9(3分) ③(3分)
(3)滑动变阻器(3分)见解析(3分)
解析(1)题图甲中滑动变阻器的滑片处于最右端时，滑动变阻器接入电路的阻值最大，在电路中起保护电路的作用。(2)由题图乙可知，电压表使用0~3 V 量程,示数是2.9 V。闭合开关后，电流表示数为零，说明电路断路；电压表的示数是2.9V，并且移动滑动变阻器的滑片时电压表的示数不变，说明电压表与电源两极间是连通的，但与电压表并联的部分有断路，即可能是导线a断路，故选③。(3)探究电流与电阻的关系时，用滑动变阻器控制定值电阻两端的电压不变。需要改进的地方：实验过程中只做了两次实验，得到的实验结论具有偶然性，实验时要进行多次实验，使实验结论具有普遍性。实验结论没有前提，描述电流跟电阻的关系时，要以电压不变为前提。
控制变量法
四、20.解(1)由题图乙可知,当t=20℃时,半导体的电阻R=50Ω,电路电流I=0.2 A。
半导体两端的电压
R 两端的电压
电源电压U = U_{1} + U_{2} = 1 0 V + 2 V = 1 2 V 。
(2)当I'=0.4 A 时,R 两端的电压 0.4 A×10 Ω=4 V。
半导体两端的电压
由题图乙可知，当半导体电阻阻值是20Ω时，环境温度是40℃。
21.解(1)开关S闭合、S 断开,S 置于a时,定值电阻R 与滑动变阻器R 串联在电路中，电压表V 测量R 两端的电压，电流表测量电路中的电流。
由题图乙的Ⅰ可知，当电压表 V 的示数为1 V时，电流表 A 的示数为0.1
(2)开关S和S 闭合、S 置于b时,R 被S 短路，电阻R 与滑动变阻器 R 串联在电路中，电压表V 测量滑动变阻器R 两端的电压。
由题图乙的Ⅱ图线可知，当电压表 V 示数为7 V时，电流表A 的示数为0.1A，代入公式 ①; (2分)当电流表 A 示数为0.3A 时，由欧姆定律可得，此时定值电阻R 两端的电压是3 V，即电压表V 示数为3 V，因此图线I与图线Ⅱ的交点对应的电压表示数为3 V。
代入公式
联立①、②可得，电源电压U=9 V，电阻R =20Ω。
